PROJEKT BUDOWLANY PROJEKT INSTALACJI CCTV

Transkrypt

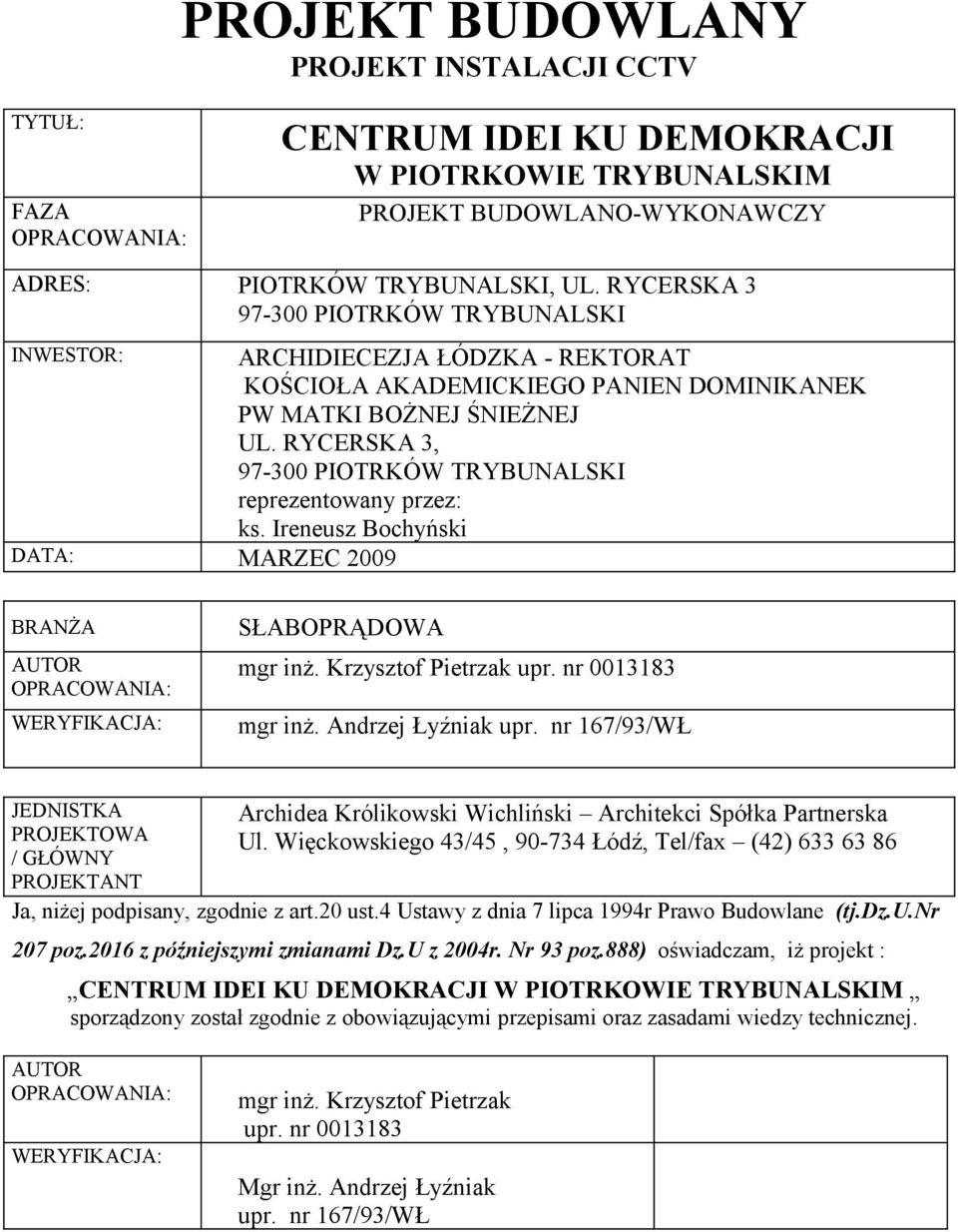

1 PROJEKT BUDOWLANY PROJEKT INSTALACJI CCTV TYTUŁ: FAZA OPRACOWANIA: CENTRUM IDEI KU DEMOKRACJI W PIOTRKOWIE TRYBUNALSKIM PROJEKT BUDOWLANO-WYKONAWCZY ADRES: PIOTRKÓW TRYBUNALSKI, UL. RYCERSKA PIOTRKÓW TRYBUNALSKI INWESTOR: ARCHIDIECEZJA ŁÓDZKA - REKTORAT KOŚCIOŁA AKADEMICKIEGO PANIEN DOMINIKANEK PW MATKI BOŻNEJ ŚNIEŻNEJ UL. RYCERSKA 3, PIOTRKÓW TRYBUNALSKI reprezentowany przez: ks. Ireneusz Bochyński DATA: MARZEC 2009 BRANŻA AUTOR OPRACOWANIA: WERYFIKACJA: SŁABOPRĄDOWA mgr inż. Krzysztof Pietrzak upr. nr mgr inż. Andrzej Łyźniak upr. nr 167/93/WŁ JEDNISTKA Archidea Królikowski Wichliński Architekci Spółka Partnerska PROJEKTOWA Ul. Więckowskiego 43/45, Łódź, Tel/fax (42) / GŁÓWNY PROJEKTANT Ja, niżej podpisany, zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994r Prawo Budowlane (tj.dz.u.nr 207 poz.2016 z późniejszymi zmianami Dz.U z 2004r. Nr 93 poz.888) oświadczam, iż projekt : CENTRUM IDEI KU DEMOKRACJI W PIOTRKOWIE TRYBUNALSKIM sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. AUTOR OPRACOWANIA: WERYFIKACJA: mgr inż. Krzysztof Pietrzak upr. nr Mgr inż. Andrzej Łyźniak upr. nr 167/93/WŁ

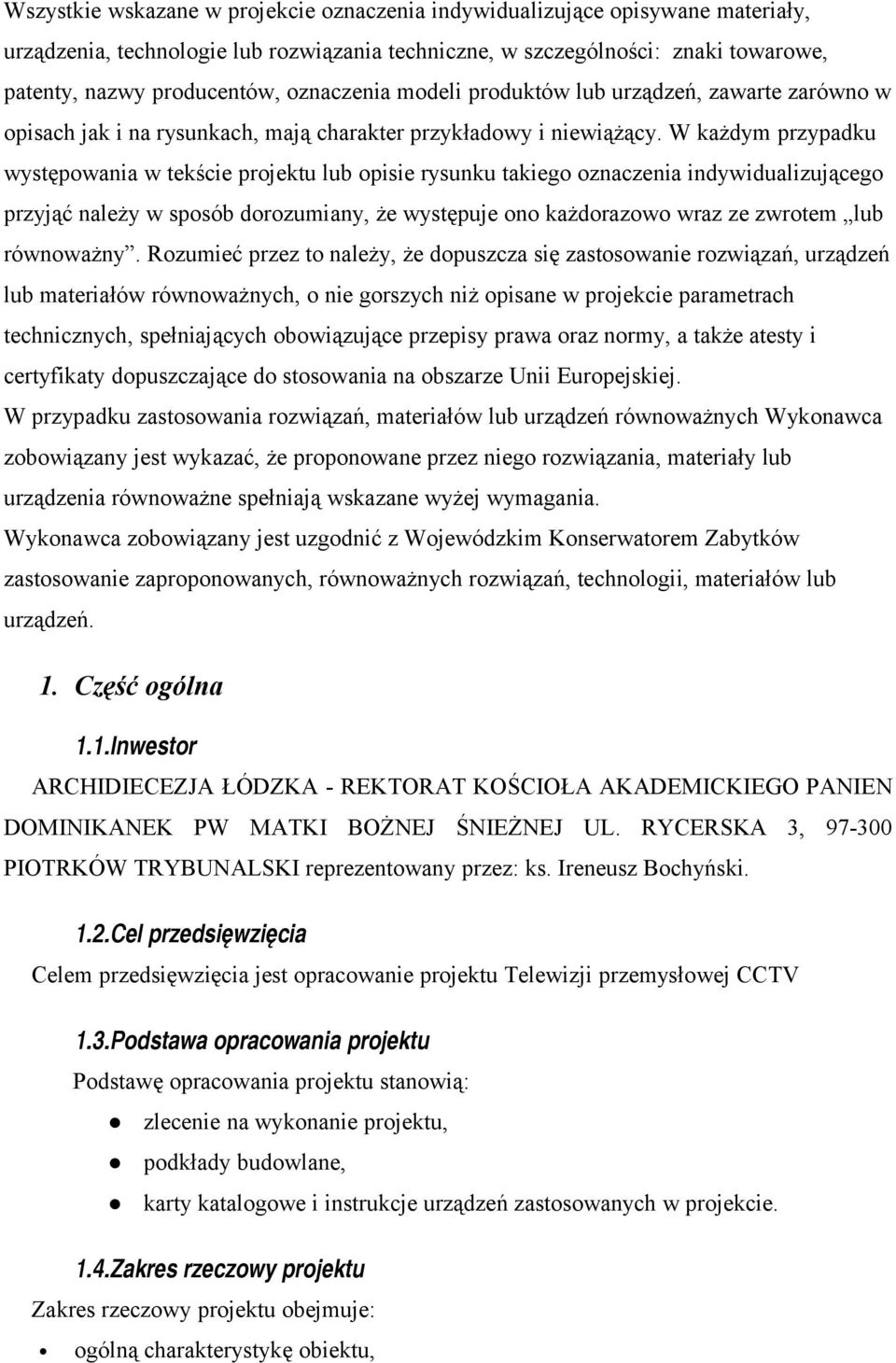

2 Wszystkie wskazane w projekcie oznaczenia indywidualizujące opisywane materiały, urządzenia, technologie lub rozwiązania techniczne, w szczególności: znaki towarowe, patenty, nazwy producentów, oznaczenia modeli produktów lub urządzeń, zawarte zarówno w opisach jak i na rysunkach, mają charakter przykładowy i niewiążący. W każdym przypadku występowania w tekście projektu lub opisie rysunku takiego oznaczenia indywidualizującego przyjąć należy w sposób dorozumiany, że występuje ono każdorazowo wraz ze zwrotem lub równoważny. Rozumieć przez to należy, że dopuszcza się zastosowanie rozwiązań, urządzeń lub materiałów równoważnych, o nie gorszych niż opisane w projekcie parametrach technicznych, spełniających obowiązujące przepisy prawa oraz normy, a także atesty i certyfikaty dopuszczające do stosowania na obszarze Unii Europejskiej. W przypadku zastosowania rozwiązań, materiałów lub urządzeń równoważnych Wykonawca zobowiązany jest wykazać, że proponowane przez niego rozwiązania, materiały lub urządzenia równoważne spełniają wskazane wyżej wymagania. Wykonawca zobowiązany jest uzgodnić z Wojewódzkim Konserwatorem Zabytków zastosowanie zaproponowanych, równoważnych rozwiązań, technologii, materiałów lub urządzeń. 1. Część ogólna 1.1.Inwestor ARCHIDIECEZJA ŁÓDZKA - REKTORAT KOŚCIOŁA AKADEMICKIEGO PANIEN DOMINIKANEK PW MATKI BOŻNEJ ŚNIEŻNEJ UL. RYCERSKA 3, PIOTRKÓW TRYBUNALSKI reprezentowany przez: ks. Ireneusz Bochyński. 1.2.Cel przedsięwzięcia Celem przedsięwzięcia jest opracowanie projektu Telewizji przemysłowej CCTV 1.3.Podstawa opracowania projektu Podstawę opracowania projektu stanowią: zlecenie na wykonanie projektu, podkłady budowlane, karty katalogowe i instrukcje urządzeń zastosowanych w projekcie. 1.4.Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje: ogólną charakterystykę obiektu,

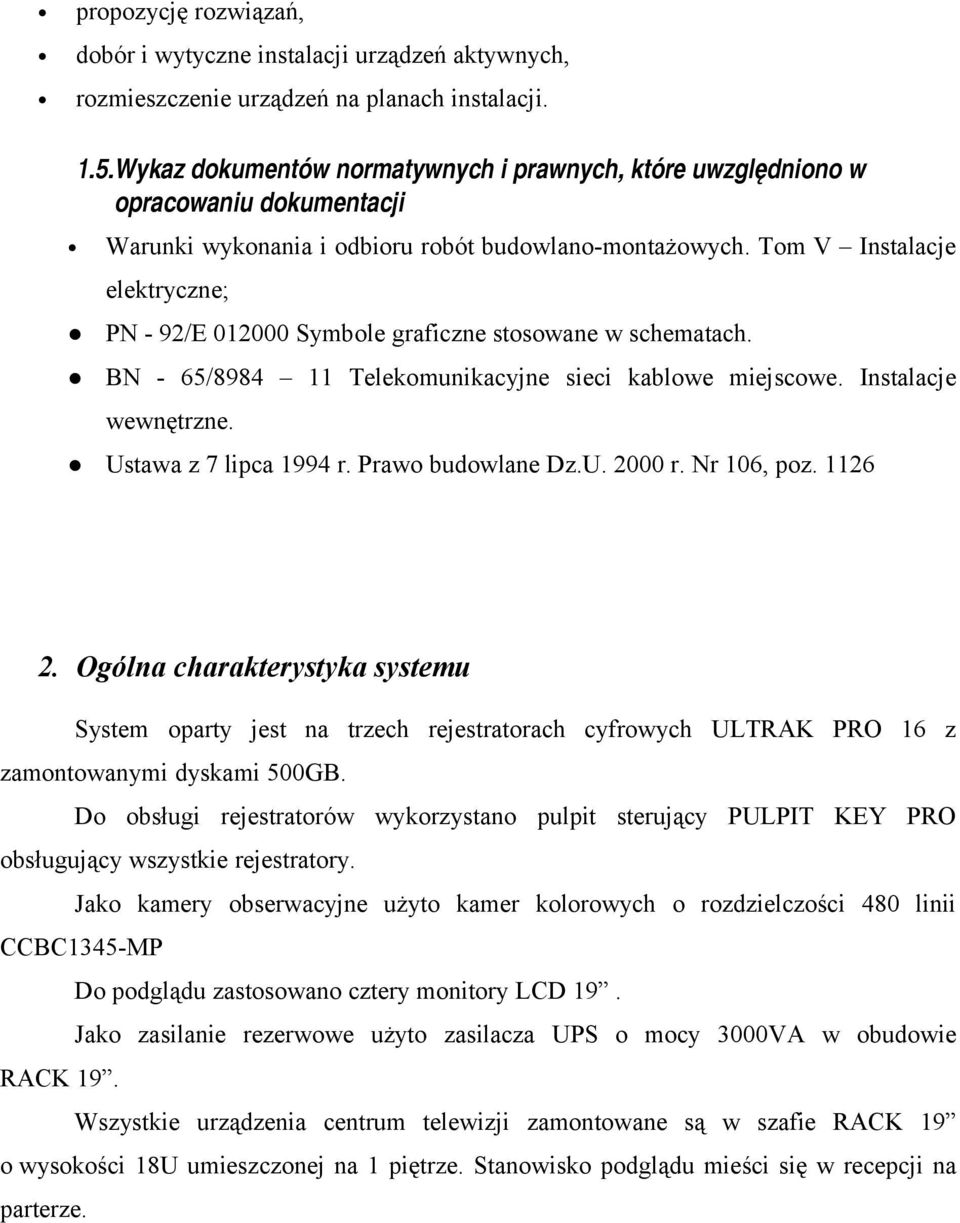

3 propozycję rozwiązań, dobór i wytyczne instalacji urządzeń aktywnych, rozmieszczenie urządzeń na planach instalacji. 1.5.Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Warunki wykonania i odbioru robót budowlano-montażowych. Tom V Instalacje elektryczne; PN - 92/E Symbole graficzne stosowane w schematach. BN - 65/ Telekomunikacyjne sieci kablowe miejscowe. Instalacje wewnętrzne. Ustawa z 7 lipca 1994 r. Prawo budowlane Dz.U r. Nr 106, poz Ogólna charakterystyka systemu System oparty jest na trzech rejestratorach cyfrowych ULTRAK PRO 16 z zamontowanymi dyskami 500GB. Do obsługi rejestratorów wykorzystano pulpit sterujący PULPIT KEY PRO obsługujący wszystkie rejestratory. Jako kamery obserwacyjne użyto kamer kolorowych o rozdzielczości 480 linii CCBC1345-MP Do podglądu zastosowano cztery monitory LCD 19. Jako zasilanie rezerwowe użyto zasilacza UPS o mocy 3000VA w obudowie RACK 19. Wszystkie urządzenia centrum telewizji zamontowane są w szafie RACK 19 o wysokości 18U umieszczonej na 1 piętrze. Stanowisko podglądu mieści się w recepcji na parterze.

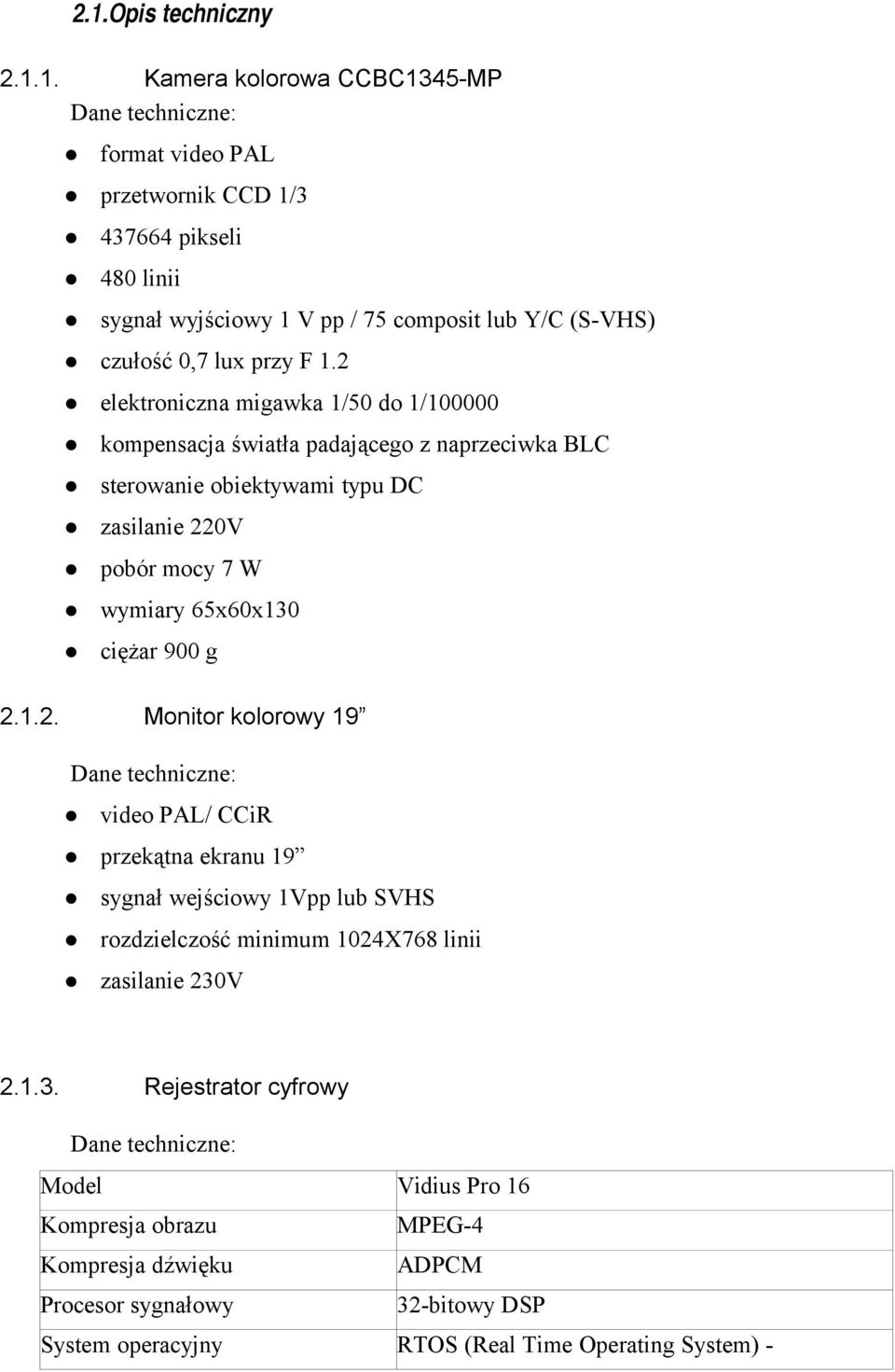

4 2.1.Opis techniczny Kamera kolorowa CCBC1345-MP Dane techniczne: format video PAL przetwornik CCD 1/ pikseli 480 linii sygnał wyjściowy 1 V pp / 75 composit lub Y/C (S-VHS) czułość 0,7 lux przy F 1.2 elektroniczna migawka 1/50 do 1/ kompensacja światła padającego z naprzeciwka BLC sterowanie obiektywami typu DC zasilanie 220V pobór mocy 7 W wymiary 65x60x130 ciężar 900 g Monitor kolorowy 19 Dane techniczne: video PAL/ CCiR przekątna ekranu 19 sygnał wejściowy 1Vpp lub SVHS rozdzielczość minimum 1024X768 linii zasilanie 230V Rejestrator cyfrowy Dane techniczne: Model Vidius Pro 16 Kompresja obrazu MPEG-4 Kompresja dźwięku ADPCM Procesor sygnałowy 32-bitowy DSP System operacyjny RTOS (Real Time Operating System) -

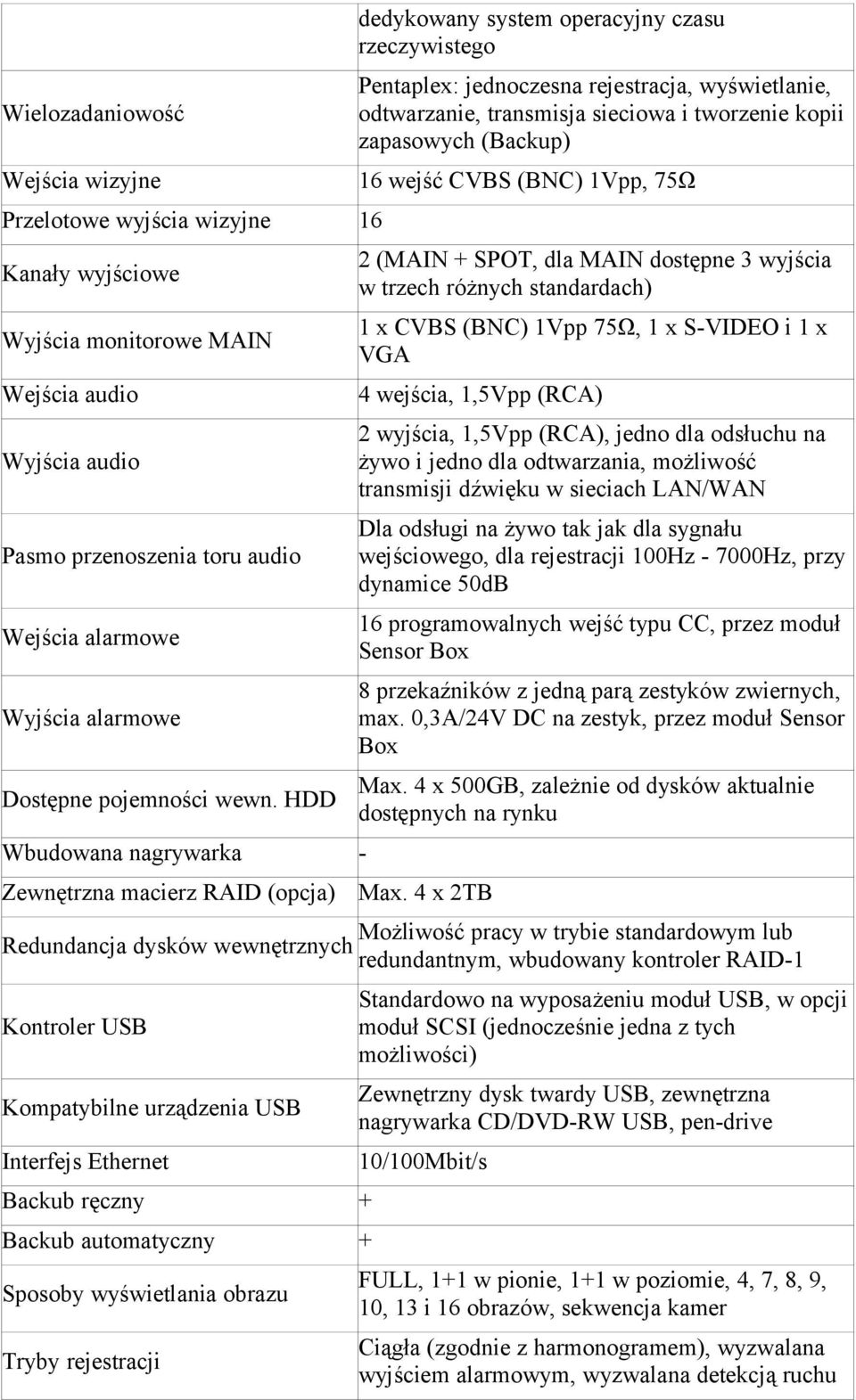

5 Wielozadaniowość Wejścia wizyjne Przelotowe wyjścia wizyjne 16 Kanały wyjściowe Wyjścia monitorowe MAIN Wejścia audio Wyjścia audio Pasmo przenoszenia toru audio Wejścia alarmowe Wyjścia alarmowe Dostępne pojemności wewn. HDD Wbudowana nagrywarka - Zewnętrzna macierz RAID (opcja) Redundancja dysków wewnętrznych Kontroler USB Kompatybilne urządzenia USB Interfejs Ethernet Backub ręczny + Backub automatyczny + Sposoby wyświetlania obrazu Tryby rejestracji dedykowany system operacyjny czasu rzeczywistego Pentaplex: jednoczesna rejestracja, wyświetlanie, odtwarzanie, transmisja sieciowa i tworzenie kopii zapasowych (Backup) 16 wejść CVBS (BNC) 1Vpp, 75Ω 2 (MAIN + SPOT, dla MAIN dostępne 3 wyjścia w trzech różnych standardach) 1 x CVBS (BNC) 1Vpp 75Ω, 1 x S-VIDEO i 1 x VGA 4 wejścia, 1,5Vpp (RCA) 2 wyjścia, 1,5Vpp (RCA), jedno dla odsłuchu na żywo i jedno dla odtwarzania, możliwość transmisji dźwięku w sieciach LAN/WAN Dla odsługi na żywo tak jak dla sygnału wejściowego, dla rejestracji 100Hz Hz, przy dynamice 50dB 16 programowalnych wejść typu CC, przez moduł Sensor Box 8 przekaźników z jedną parą zestyków zwiernych, max. 0,3A/24V DC na zestyk, przez moduł Sensor Box Max. 4 x 500GB, zależnie od dysków aktualnie dostępnych na rynku Max. 4 x 2TB Możliwość pracy w trybie standardowym lub redundantnym, wbudowany kontroler RAID-1 Standardowo na wyposażeniu moduł USB, w opcji moduł SCSI (jednocześnie jedna z tych możliwości) Zewnętrzny dysk twardy USB, zewnętrzna nagrywarka CD/DVD-RW USB, pen-drive 10/100Mbit/s FULL, 1+1 w pionie, 1+1 w poziomie, 4, 7, 8, 9, 10, 13 i 16 obrazów, sekwencja kamer Ciągła (zgodnie z harmonogramem), wyzwalana wyjściem alarmowym, wyzwalana detekcją ruchu

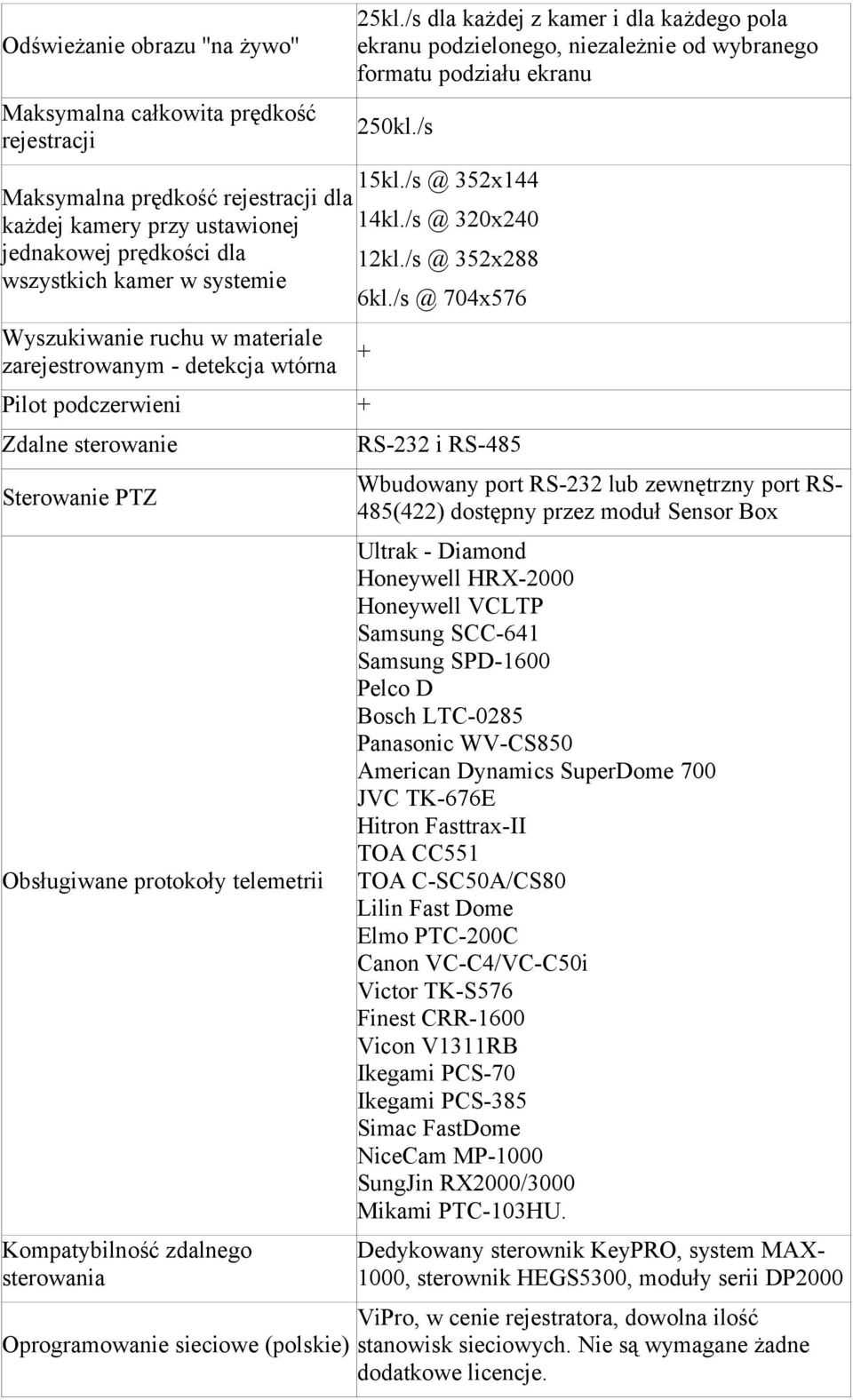

6 Odświeżanie obrazu ''na żywo'' Maksymalna całkowita prędkość rejestracji Maksymalna prędkość rejestracji dla każdej kamery przy ustawionej jednakowej prędkości dla wszystkich kamer w systemie Wyszukiwanie ruchu w materiale zarejestrowanym - detekcja wtórna + Pilot podczerwieni + Zdalne sterowanie Sterowanie PTZ Obsługiwane protokoły telemetrii Kompatybilność zdalnego sterowania Oprogramowanie sieciowe (polskie) 25kl./s dla każdej z kamer i dla każdego pola ekranu podzielonego, niezależnie od wybranego formatu podziału ekranu 250kl./s 352x x x x576 RS-232 i RS-485 Wbudowany port RS-232 lub zewnętrzny port RS- 485(422) dostępny przez moduł Sensor Box Ultrak - Diamond Honeywell HRX-2000 Honeywell VCLTP Samsung SCC-641 Samsung SPD-1600 Pelco D Bosch LTC-0285 Panasonic WV-CS850 American Dynamics SuperDome 700 JVC TK-676E Hitron Fasttrax-II TOA CC551 TOA C-SC50A/CS80 Lilin Fast Dome Elmo PTC-200C Canon VC-C4/VC-C50i Victor TK-S576 Finest CRR-1600 Vicon V1311RB Ikegami PCS-70 Ikegami PCS-385 Simac FastDome NiceCam MP-1000 SungJin RX2000/3000 Mikami PTC-103HU. Dedykowany sterownik KeyPRO, system MAX- 1000, sterownik HEGS5300, moduły serii DP2000 ViPro, w cenie rejestratora, dowolna ilość stanowisk sieciowych. Nie są wymagane żadne dodatkowe licencje.

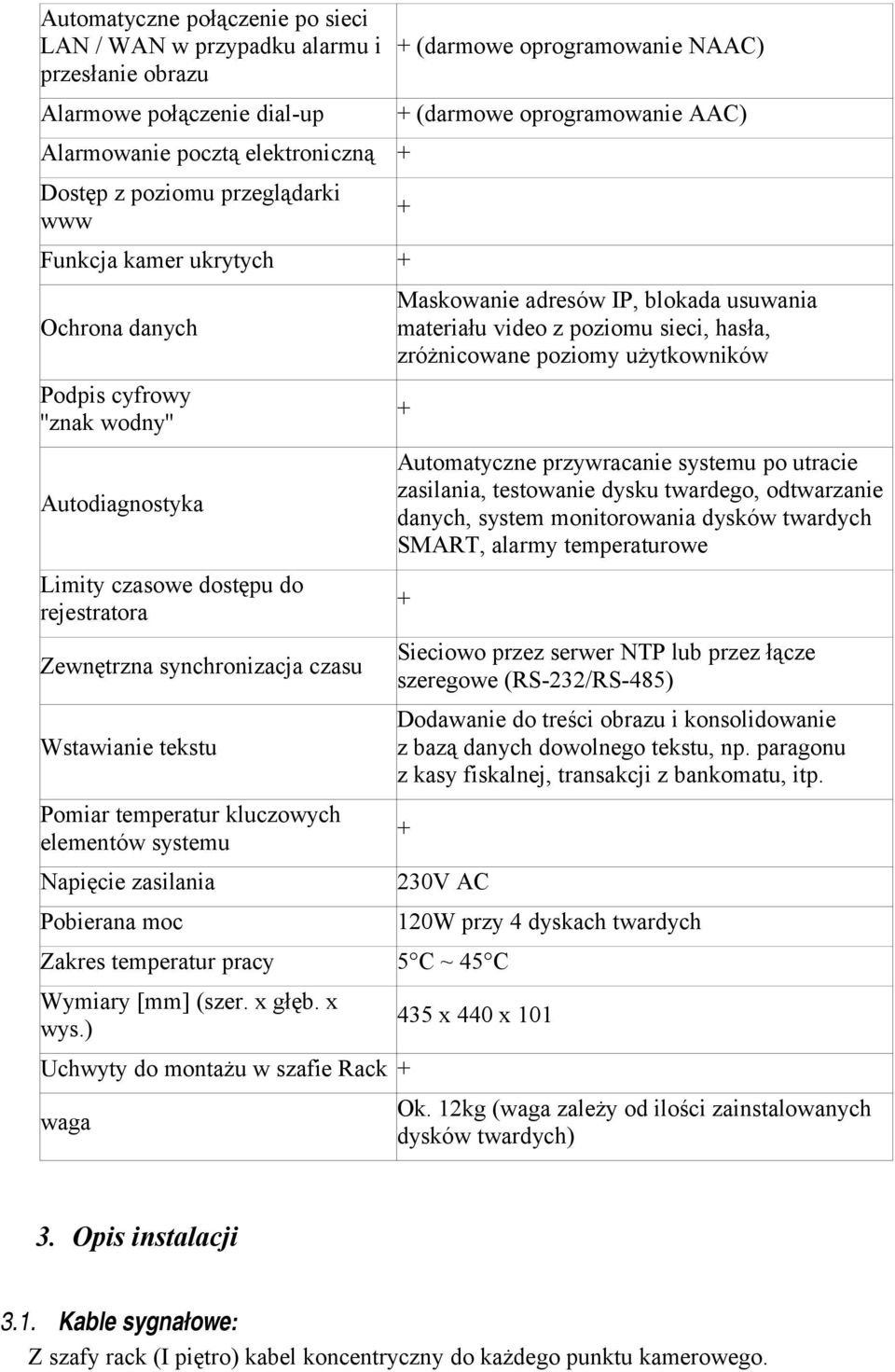

7 Automatyczne połączenie po sieci LAN / WAN w przypadku alarmu i przesłanie obrazu Alarmowe połączenie dial-up Alarmowanie pocztą elektroniczną + Dostęp z poziomu przeglądarki www Funkcja kamer ukrytych + Ochrona danych Podpis cyfrowy ''znak wodny'' Autodiagnostyka Limity czasowe dostępu do rejestratora Zewnętrzna synchronizacja czasu Wstawianie tekstu Pomiar temperatur kluczowych elementów systemu Napięcie zasilania Pobierana moc + (darmowe oprogramowanie NAAC) + (darmowe oprogramowanie AAC) + Maskowanie adresów IP, blokada usuwania materiału video z poziomu sieci, hasła, zróżnicowane poziomy użytkowników + Automatyczne przywracanie systemu po utracie zasilania, testowanie dysku twardego, odtwarzanie danych, system monitorowania dysków twardych SMART, alarmy temperaturowe + Sieciowo przez serwer NTP lub przez łącze szeregowe (RS-232/RS-485) Dodawanie do treści obrazu i konsolidowanie z bazą danych dowolnego tekstu, np. paragonu z kasy fiskalnej, transakcji z bankomatu, itp V AC Zakres temperatur pracy 5 C ~ 45 C Wymiary [mm] (szer. x głęb. x wys.) Uchwyty do montażu w szafie Rack + waga 120W przy 4 dyskach twardych 435 x 440 x 101 Ok. 12kg (waga zależy od ilości zainstalowanych dysków twardych) 3. Opis instalacji 3.1. Kable sygnałowe: Z szafy rack (I piętro) kabel koncentryczny do każdego punktu kamerowego.

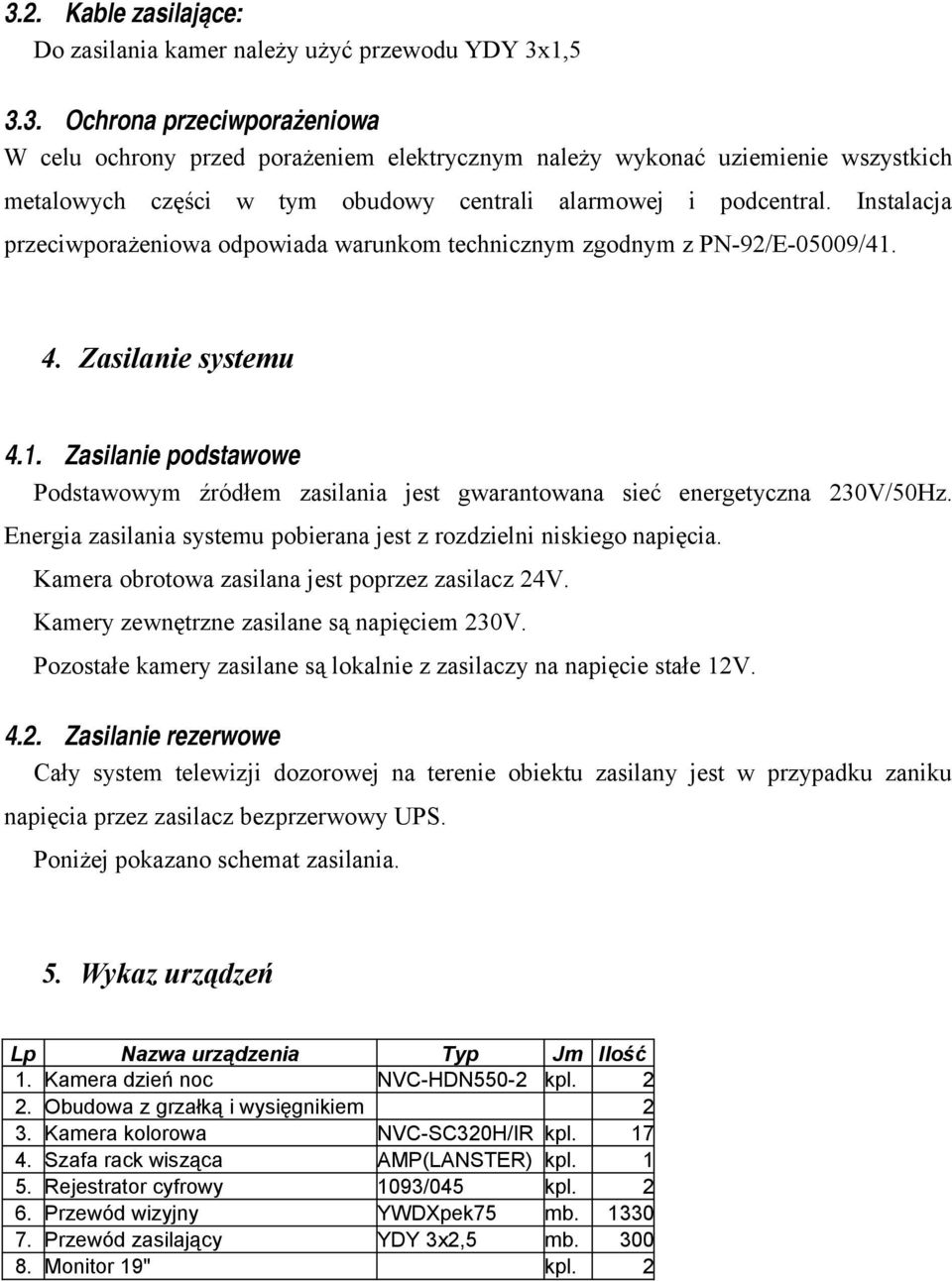

8 3.2. Kable zasilające: Do zasilania kamer należy użyć przewodu YDY 3x1, Ochrona przeciwporażeniowa W celu ochrony przed porażeniem elektrycznym należy wykonać uziemienie wszystkich metalowych części w tym obudowy centrali alarmowej i podcentral. Instalacja przeciwporażeniowa odpowiada warunkom technicznym zgodnym z PN-92/E-05009/ Zasilanie systemu 4.1. Zasilanie podstawowe Podstawowym źródłem zasilania jest gwarantowana sieć energetyczna 230V/50Hz. Energia zasilania systemu pobierana jest z rozdzielni niskiego napięcia. Kamera obrotowa zasilana jest poprzez zasilacz 24V. Kamery zewnętrzne zasilane są napięciem 230V. Pozostałe kamery zasilane są lokalnie z zasilaczy na napięcie stałe 12V Zasilanie rezerwowe Cały system telewizji dozorowej na terenie obiektu zasilany jest w przypadku zaniku napięcia przez zasilacz bezprzerwowy UPS. Poniżej pokazano schemat zasilania. 5. Wykaz urządzeń Lp Nazwa urządzenia Typ Jm Ilość 1. Kamera dzień noc NVC-HDN550-2 kpl Obudowa z grzałką i wysięgnikiem 2 3. Kamera kolorowa NVC-SC320H/IR kpl Szafa rack wisząca AMP(LANSTER) kpl Rejestrator cyfrowy 1093/045 kpl Przewód wizyjny YWDXpek75 mb Przewód zasilający YDY 3x2,5 mb Monitor 19" kpl. 2

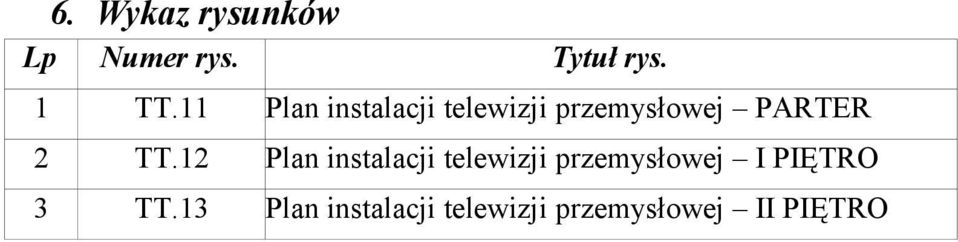

9 6. Wykaz rysunków Lp Numer rys. Tytuł rys. 1 TT.11 Plan instalacji telewizji przemysłowej PARTER 2 TT.12 Plan instalacji telewizji przemysłowej I PIĘTRO 3 TT.13 Plan instalacji telewizji przemysłowej II PIĘTRO
