1 Návod k použití pro kombinaci chladničky a mrazničky Instrukcja obsługi dla chłodziarko-zamrażarki Посібник з експлуатації для пристрою охолодження і заморожування Инструкция по эксплуатации для холодильно-морозильного комби-прибора Kasutusjuhend Külmik-sügavkülmik Naudojimo instrukcija Šaldytuvas su šaldikliu Návod na použitie Kombinácia chladnička-mraznička Használati utasítás a hűtő-fagyasztó kombinációhoz Instrucţiuni de utilizare pentru combina frigorifi că automată Navodilo za uporabo Kombinirani hladilnik/zamrzovalnik Uputa za upotrebu za kombinirani uređaj za hlađenje i zamrzavanje Указание за употреба за комбиниран хладилник-фризер CZ PL UA RUS EST LT SK H RO SLO HR BG CU/CUP 31../35../

2 1 Prezentacja lodówki Elementy obsługi i kontroli, rys. A1 1 Przycisk On/Off chłodziarki 2 Przycisk UP/Down 3 Wskazanie temperatury chłodziarki 4 Wskaźnik roboczy dla zamrażarki 5 Przycisk Superfrost W Przesuwając uchwyt do butelek i konserw zabezpieczyć można butelki przed przewróceniem przy utwieraniu drzwi. W celu wyczyszczenia uchwyt można wyjąć: - rys. A2: Uchwyt przesunąć całkiem w prawo lub w lewo wzdłuż półki na drzwiach i wyjąć. W Wszystkie półeczki na drzwiach można wyjąć w celu wy c zy sz c ze nia, rys. A2: Unieść półeczkę i wysunąć ją do przodu. W Można zmieniać położenie półek* w zależności od wysokości produktów, rys. A4. - Unieść półkę, wysunąć do przodu i wyjąć. - Półki należy wsuwać do lodówki w taki sposób, aby pionowa krawędź tylna półki była skierowana do góry, co zapobiega przymarzaniu produktów do tylnej ściany lodówki. W Wyjąć szufladki: wysunąć do oporu i podnieść z przodu, rys. A3. W rys. A5: Jeżeli potrzebne jest miejsce na wysokie butelki i naczynia, można wtedy przednią połówkę półki szklanej 1przesunąć do tyłu. Elementy podtrzymujące 2 półki szklane mogą zostać zdjęte do czyszczenia. Dane na tabliczce znamionowej rys. A6 1 Oznaczenie urządzenia 2 Numer serwisowy 3 Numer urządzenia 4 Zdolność zamrażania w kg/24 godziny Charakterystyka urządzenia i wyposażenia, rys. A Lodówka, ok. 5 0 C Przyciski kontrolne i ustawienia parametrów Oświetlenie ściany górnej Półka na jajka Półka na masło Wyjmowane półki Przenośna półeczka na drzwiach Odpływ wody z odszraniania Półka na butelki Najzimniejsza strefa komory chłodniczej, dla wrażliwych i łatwo psujących się pro duk tów Przesuwny uchwyt do butelek i konserw Półki na wysokie butelki Szuflady na warzywa, sałatę i owoce Tabliczka znamionowa Zamrażarka, ok C System informacyjny* VarioSpace* Szuflady wysokie Wanienka na kostki lodu * Nóżki przednie, rolki transportowe tylne 10 * zależnie od modelu i wyposażenia

3 Gratulujemy zakupu nowego urządzenia. W ten sposób rozstrzygnęli Państwo na korzyść najnowocześniejszej techniki chłodniczej, która gwa ran tu je najwyższą jakość, trwałość użytkową i wysoką niezawodność działania. Wyposażenie posiadanego urządzenia zapewnia najwyższy komfort obsługi. Poprzez to urządzenie wyprodukowane z wyko rzystaniem metod nie przynoszących szkody śro do wis ku naturalnemu i materiałów nadających się do powtórnego zagospodarowania wnosimy razem z Państwem aktywny wkład w ochronę naszego środowiska naturalnego. Aby zapoznać się z wszystkimi zaletami nowego urządzenia, zalecamy uważne przeczytanie wska zówek zawartych w niniejszej instrukcji obsługi. Pozostaje nam życzyć wiele pożytku z nowego urządzenia. Instrukcję obsługi należy starannie przechowywać i w razie przekazania lodówki przekazać ją nowemu użytkownikowi. Instrukcja obsługi została opracowana dla kilku modeli lodówek. Z tego względu możliwe są odstępstwa od posiadanego modelu. Spis treści Strona Instrukcja obsługi 1 Prezentacja lodówki Spis treści...11 Przepisy...11 Oszczedzanie energii Wskazówki bezpieczeństwa i ostrzeżenia Wskazówka dot. usuwania odpadów Bezpieczeństwo techniczne...12 Bezpieczeństwo podczas użytkowania...12 Wskazówki ustawiania...12 Podłączenie do sieci Uruchomienie i elementy kontrolne Włączenie i wyłączenie...13 Ustawianie temperatury...13 Wskaźnik temperatury Komora chłodnicza Rozmieszczenie produktów spożywczych...14 Wymiana oświetlenia wewnętrznego Zamrażarka Przygotowanie kostek lodu...14 SuperFrost...14 Wskazówki zamrażania i przechowywania Rozmrażanie Czyszczenie Zakłócenia pracy - problemy? Obsługa serwisowa i tabliczka znamionowa Instrukcja ustawienia i zabudowy Zmiana kierunku otwierania drzwi...17 Ustawienie w ciągu szafek kuchennych...17 Oszczędzanie energii - Należy zawsze dbać o dobrą wentylację. Nie zakrywać otworów wentylacyjnych wzgl. kratek wentylacyjnych. - Nie należy ustawiać urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych ani obok kuchenki, grzejnika itp. - Zużycie energii jest zależne od warunków w miejscu ustawienia np. od temperatury otoczenia. - Otwierać urządzenie na możliwie jak najkrótszy czas. - Im ustawiona będzie niższa temperatura, tym zużycie energii będzie wyższe. - Artykuły spożywcze przechowywać posortowane. - Wszystkie produkty spożywcze przechowywać dobrze zapakowane lub pod przykryciem. Pozwoli to uniknąć powstania szronu. - Artykuły spożywcze wyciągnąć na jak najkrótszy czas, by zbytnio się nie nagrzały. - Wkładanie ciepłych potraw: pozwolić najpierw wystygnąć do temperatury pokojowej. - Produkty mrożone rozmrażać w komorze chłodziarki. - Jeżeli w urządzeniu wytworzyła się gruba warstwa szronu: rozmrozić urządzenie. Osady kurzu zwiększają zużycie energii: - Agregat chłodziarki wraz z wymiennikiem ciepła - metalowa kratka z tyłu urządzenia - należy odkurzać raz w roku. Wskazówka - Produkty spożywcze podzielić zgodnie z ilustracją. W ten sposób urządzenie pracuje energooszczędnie. - Półki, szuflady lub kosze w stanie dostawy są rozmieszczone tak, by uzyskać optymalną efektywność energetyczną. Przepisy W Urządzenie jest przeznaczone wyłącznie do chłodzenia produktów spożywczych w środowisku domowym lub podobnym. Zalicza się do tego np. użytkowanie - w prywatnych kuchniach, pensjonatach ze śniadaniem, - przez gości w dworkach, hotelach, motelach oraz innych miejscach noclegowych, - przy cateringach oraz podobnych usługach w handlu hurtowym. Urządzenia używać wyłącznie w ramach gospodarstwa domowego. Każde inne zastosowanie jest niedopuszczalne. Urządzenie nie jest przeznaczone do przechowywania i chłodzenia leków, plazmy krwi, preparatów laboratoryjnych oraz innych materiałów i produktów wymienianych w dyrektywie dotyczącej produktów medycznych 2007/47/EG. Użytkowanie urządzenia niezgodne z przeznaczeniem może doprowadzić do uszkodzenia lub zepsucia przechowywanych towarów. Ponadto urządzenie nie jest przeznaczone do pracy w obszarach zagrożonych wybuchem. W Zależnie od klasy klimatycznej urządzenie jest przez naczo ne do pracy w obrębie wskazanych granic temperatury otoczenia. Nie należy przekraczać tych temperatur ani w górę ani w dół! Klasa klimatyczna obowiązująca dla posi ada ne go urządzenia jest wydrukowana na tabliczce znamionowej. Oznaczenia mają następujące znaczenie: Klasa Urządzenie przystosowane do klimatyczna temperatur otoczenia SN +10 C do +32 C N +16 C do +32 C ST +16 C do +38 C T +16 C do +43 C - Szczelność układu obiegowego czynnika chłodniczego została poddana sprawdzeniu. - Urządzenie spełnia wymagania odnośnych przepisów bezpieczeństwa oraz dyrektyw Unii Europejskiej 2006/95/ EG i 2004/108/EG. Przykład rozmieszczenia Rys. B 1 Masło, ser 2 Jajka 3 Puszki, napoje, butelki 4 Konserwy, pieczywo 5 Nabiał 6 Najzimniejsza strefa lodówki: wrażliwe produkty spożywcze, mięsa i wędliny, ryby, produkty z surowego mleka, dania gotowe 7 Owoce, warzywa, sałata 11

4 2 Wskazówki bezpieczeństwa i ostrzeżenia Wskazówka dot. usuwania odpadów Opakowanie produkowane jest z materiałów nadających się do ponownego użycia. - tektury falistej/tektury - elementów z piankowanego polistyrenu - z folii polietylenowych - taśm bindujących z polipropylenu W Nie wolno dopuszczać, aby dzieci bawiły się materiałami opakowaniowymi - niebezpieczeństwo uduszenia pod folią! W Opakowanie należy dostarczyć do oficjalnego skupu makulatury. Urządzenie wyłączone z użytkowania: zawiera nadal wartościowe materiały i nie powinna być wyrzucana razem z innymi, nie sortowanymi odpadami osiedlowymi. W Unieruchomić zużyte urządzenie. Wyciągnąć wtyczkę, przeciąć kabel przyłączeniowy i zabezpieczyć zamek, aby dzieci nie mogły się zamknąć we wnętrzu urządzenia. W Należy zwrócić uwagę na to, aby podczas odtransportowywania zużytego urządzenia nie uszkodzić układu obiegu czynnika chłodniczego. W Dane zastosowanego czynnika chłodniczego znajdują się na tabliczce znamionowej. W Zagospodarowanie zużytych urządzeń w ramach systemu utylizacji winno nastąpić w sposób fachowy, zgodnie z lokalnie obowiązującymi przepisami i uregulowaniami prawnymi. Bezpieczeństwo techniczne W Aby zapobiec szkodom na zdrowiu lub życiu oraz szodom rzeczowym, urządzenia należy trans porto wać wyłącznie w opakowaniu. Do ustawienia urządzenia potrzebne są dwie osoby. W Zawarty w lodówce czynnik chłodniczy R 600a nie jest szkodliwy dla środowiska naturalnego, jest natomiast palny. W Nie wolno dopuścić do uszkodzenia przewodów obiegu czynnika chłodniczego. Wytryśnięcie czynnika chłodniczego może spowodować oparzenia oczu, może także dojść do zapłonu uwolnionego czynnika chłodniczego. W W przypadku uwolnienia czynnika chłodniczego należy usunąć otwarte źródła ognia i źródła zapłonu z sąsiedztwa lodówki, wyjąć wtyczkę z gniazda sieciowego i dobrze przewietrzyć pomieszczenie. W Przy stwierdzeniu uszkodzenia lodówki należy powiadomić dostawcę. Nie podłączać urządzenia do sieci. W Dla zapewnienia bezpiecznej eksploatacji lodówkę należy montować i podłączać wyłącznie zgodnie ze wska zów ka mi zawartymi w instrukcji obsługi. W W razie wystąpienia nieprawidłowości odłączyć urządzenie od sieci: wyjąć wtyczkę z gniazda sieciowego (pociągając za wtyczkę nie za przewód zasilający) lub wyłączyć (wy kręcić) bezpiecznik. W Naprawy i czynności konserwacyjne w obrębie urządzenia należy powierzać wyłącznie serwisowi tech nicznemu, w innym bowiem wypadku powstają poważne zagrożenia dla użytkownika. Ta sama uwaga dotyczy wymiany prze wo du zasilającego. Bezpieczeństwo podczas użytkowania W W lodówce nie wolno przechowywać żadnych wy buchowych materiałów lub puszek zawierających aerozole z palnymi propelentami, takimi jak: butan, propan, pentan itp. Ewentualnie uwolnione gazy mogą zapalić się w zet knię ciu z elektrycznymi częściami urządzenia. Puszki takie można rozpoznać na podstawie nadrukowanego opisu zawartości lub symbolu płomienia naniesionym na puszce. W Wysokoprocentowy alkohol przechowywać wyłącznie w szczelnie zamkniętych pojemnikach w pozycji stojącej. W Do wnętrza lodówki nie wkładać płonących przedmiotów lub źródeł zapłonu. W Wewnątrz lodówki nie używać żadnych urządzeń elek try cznych (takich jak urządzenia do czyszczenia parą, grzejniki, maszynki do lodów itp.). W Listwa cokołowa, szufladki, drzwiczki nie powinny służyć za miejsca oparcia, nie stawać nogami na półki. W Urządzenie to nie jest przeznaczone do użytkowania przez osoby upośledzone fizycznie lub umysłowo, a także przez osoby z upośledzeniami zmysłów (ale także przez dzieci), nie dysponujące dostatecznym doświadczeniem i wiedzą, chyba, że zostaną one przyuczone i w pierwszym okresie użytkowania będą nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci nie należy pozostawiać bez opieki, aby zapewnić, że urządzenie nie będzie przedmiotem zabawy. W Należy unikać przedłużonego kontaktu skóry z zimnymi powierzchniami lub oziębionymi/zamrożonymi produktami. Może to być przyczyną bólu, utraty czucia skórnego oraz odmrożeń. W przypadku długotrwałego kontaktu ze skórą należy stosować odpowiednie środki ochronne, np. rękawice. W Nie należy spożywać przeterminowanych produktów żywnościowych, mogą one doprowadzić do zatrucia po karmowego. W Lampy do celów specjalnych (lampy żarówkowe, diody LED, świetlówki) znajdujące się w urządzaniu, przeznaczone są do oświetlania jego wnętrza i nie nadają się do oświetlania pomieszczeń domowych. Wskazówki dot. ustawiania W Przy ustawianiu/zabudowie lodówki należy zadbać aby nie uległy uszkodzeniu rurki obwodu czynnika chłodniczego. W Wyregulować położenie lodówki we wnęce przy pomocy klucza widełkowego rozmiar 10 obracając nóżki re gu la cyjne, tak aby zapewnić równe i stabilne ustawienie lodówki. W W pomieszczeniu, w którym ustawione będzie urządzenie, na każde 8 g czynnika chłodzącego R 600a przypadać musi zgodnie z normą EN m 3 przestrze ni po to, aby w przypadku wystąpienia przecieku w układzie chłodzenia nie doszło w po miesz c ze niu do powsta nia wy buchowej mieszaniny gazu z powie trzem. Ilość czynnika chłodniczego wskazano na tabliczce znamionowej wewnątrz urządzenia. W Urządzenie zawsze ustawiać bezpośrednio przy ścianie. W Nie zasłaniać szczelin wentylacyjnych. Należy przestrzegać wskazówek za war ty ch w załączniku ustawienia i zabudowy. W Nie ustawiać na lodówce żadnych urządzeń wytwarzających ciepło, takich jak kuchenka mikro falowa, opiekacz do pieczywa itp.! W Palące się świece, lampy i inne przedmioty z otwartym płomieniem trzymać z dala od urządzenia, aby go nie podpalić. W Zagrożenie pożarem na skutek wilgoci! W momencie zawilgocenia elementów urządzenia przewodzących prąd lub przewodu zasilającego może dojść do zwarcia. - Urządzenie zostało zaprojektowane do użytku w pomieszczeniach zamkniętych. Nie eksploatować urządzenia na wolnym powietrzu lub miejscach, gdzie jest wilgoć i pryska woda. W OSTROŻNIE! Niebezpieczeństwo obrażeń i uszkodzenia urządzenia na skutek niewłaściwego transportu! - Transportować urządzenie w opakowaniu. - Transportować urządzenie w pozycji stojącej. - Nie transportować urządzenia w jedną osobę. W Urządzenie można przesuwać tylko wtedy, gdy nie jest załadowane. OSTRZEŻENIE Niebezpieczeństwo pożaru spowodowane zwarciem! Jeśli kabel sieciowy / wtyczka urządzenia lub innego urządzenia zetkną się z tylną stroną urządzenia, kabel sieciowy / wtyczka mogą zostać uszkodzone wskutek wibracji urządzenia tak, że dojdzie do zwarcia. Urządzenie ustawić w ten sposób, by nie stykało się z żadną wtyczką lub kablem sieciowym. Nie podłączać urządzenia ani innych przyrządów do gniazdek w obszarze tylnej ściany urządzenia. Podłączenie do sieci Rodzaj zasilania (prąd zmienny) i napięcie zasilania muszą być zgodne z informacjami zawartymi na ta bliczce znamionowej. Tabliczka znamionowa jest um ieszczona we wnętrzu lodówki po lewej stronie, obok szufladek na warzywa. W Urządzenie wolno podłączać do gniazda sieciowego zainstalowanego zgodnie z obowiązującymi przepisami. W Gniazdo sieciowe musi być chronione bezpiecznikiem o wartości 10 A lub wyższej. Gniazdo to musi leżeć poza obrysem tylnej ściany lodówki i być łatwo dostępne. W Po zdjęciu przewodu zasilającego z tylnej ścianki lodówki należy usunąć wieszak na przewód w innym bowiem wypadku w czasie pracy lodówki występują słyszalne drgania! UWAGA Niebezpieczeństwo uszkodzenia układu elektronicznego! W Nie stosować indywidualnych falowników (przetworników prądu stałego na prąd przemienny bądź na prąd trójfazowy) albo wtyków do oszczędzania energii. OSTRZEŻENIE Niebezpieczeństwo pożaru i przegrzania! W Nie używać przedłużaczy ani listew rozdzielających. 12

5 3 Uruchomienie i elementy kontrolne Wskaźnik temperatury W normalnym trybie pracy wyświetlane są: - ustawiona temperatura chłodziarki 3. Wskazanie miga: - zmiana ustawienia temperatury, - temperatura wzrosła o kilka stopni. Przed przystąpieniem do użytkowania urządzenia zalecane jest jego wyczyszczenie. Bliższe szczegóły zamieszczono w rozdziale "Czyszczenie". Urządzenie należy włączyć na ok. 4 godziny przed włożeniem produktów do zamrożenia. Produkty do zamrażania wkładać należy dopiero po osiągnięciu niskiej temperatury w zamrażarce. Włączenie i wyłączenie rys. A1 Włączanie: Aby włączyć całe urządzenie, należy włączyć chłodziarkę. Po włączeniu chłodziarki następuje automatyczne uruchomienie zamrażarki. - Na krótko nacisnąć przycisk On/Off 1. Wskazania temperatury świecą. Chłodziarka i zamrażarka są włączone. Wyłączanie - Aby wyłączyć całe urządzenie, wystarczy wyłączyć chłodziarkę. Zamrażarka zostaje wyłączona automatycznie. - Nacisnąć przycisk On/Off 1na ok. 2 s. - Wskaźniki temperatury są wyłączone. Urządzenie jest wyłączone. - Oświetlenie wewnętrzne jest wyłączone. Ustawianie temperatury rys. A1 W Chłodziarka: Temperatura jest zależna od następujących czynników: - częstotliwość otwierania drzwi, - temperatura w miejscu ustawienia, - rodzaj, temperatura i ilość zamrożonych środków spożywczych. Zalecane ustawienie temperatury: 5 C. Temperaturę można zmieniać na bieżąco. Po osiągnięciu temperatury 1 C, następuje ponowne rozpoczęcie od 9 C. - Naciskać przycisk nastawczy 2tyle razy, aż zaświeci się dioda LED żądanej temperatury. Wskazówka: Pojedyncze naciśnięcie przycisku Up/Down aktywuje ustawienie wartości zadanej. Długie naciśnięcie przycisku nastawczego w małym zakresie temperatury (np. między 5 a 7 ) powoduje ustawienie mniejszej wartości, jednak nie jest to widoczne na wskaźniku. W Zamrażarka: Przy zalecanym ustawieniu temperatury 5 C w komorze chłodziarki, w komorze zamrażarki ustawia się wówczas średnia temperatura ok. -18 C. * zależnie od modelu i wyposażenia 13

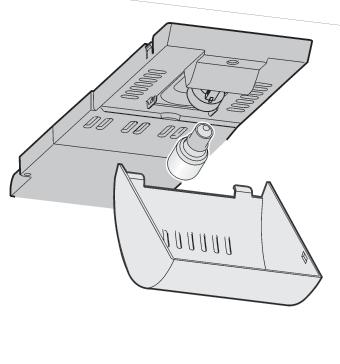

6 4 Komora chłodnicza Rozmieszczenie produktów spożywczych Na skutek naturalnego obiegu powietrza w lodówce powstają różne strefy temperaturowe, korzystne dla przechowywania różnych produktów żywnościowych. Najzimniejsze tem pe ra tu ry panują bezpośrednio nad pojemnikami na jarzyny oraz w pobliży tylnej ścianki (korzystne warunki do przechowywania np. wędlin i mięs); najcieplejszy obszar znajduje się z przodu i na drzwiach (korzystne warunki np. dla zapewnienia masłu i serom konsystencji dogodnej do smarowania). Wskazówki dotyczące chłodzenia - Artykuły spożywcze układać tak, aby zapewnić dobrą cy r kulację powietrza - a więc nie ciasno obok siebie. - Produkty wydzielające duże ilości gazowego etylenu i produkty wrażliwe na ten gaz, takie jak owoce, warzywa i sałaty należy zawsze oddzielić od siebie lub opakować, aby zapobiec skróceniu terminu ważności. Np. pomidorów nie należy przechowywać razem z owocami kiwi lub kapustą. Wymiana oświetlenia wewnętrznego Dane żarówki: Maks. 25 W Oprawka: E 14 Prąd i napięcie powinny być zgodne z danymi na tabliczce znamionowej. W Wyłączyć urządzenie. Wyciągnąć wtyczkę z gniazda sieciowego, bądź wyłączyć lub wykręcić bezpiecznik. W Chwycić osłonę żarówki z przodu zgodnie z rysunkiem i wyczepić z tyłu. W Wymienić żarówkę. W Założyć z powrotem osłonę. 5 Zamrażarka Przygotowanie kostek lodu W Napełnić wodą wanienkę na lód* do trzech czwartych wysokości i wstawić do zamrożenia. Kostki lodu można oddzielić od dna wanienki przez nieznaczne odkształcenie wanienki lub podstawienie wanienki na krótko pod strumień bieżącej wody. SuperFrost Produkty spożywcze wkładane do zamrażarki w stanie świeżym powinny być w jak najkrótszym czasie całkowicie zamrożone, a znajdującym się już w zamrażarce zamrożonym produktom należy dostarczyć "rezerwowego zimna". Jest to możliwe za pomocą funkcji SuperFrost. Wartości odżywcze, wygląd i walory smakowe zamrożonych produktów będą przez to najlepiej zachowane. W Maksymalna ilość kg świeżych produktów, jaką można zamrozić w ciągu 24 godz. musi być zgodna z danymi na tabliczce znamionowej - "zdolność zamrażania... kg/24 godz", rys. A6, poz. 4. Podana tam maksymalna ilość produktów do zamrażania jest różna dla różnych modeli i klas klimatycznych. Zamrażanie z SuperFrost Rys. A1/5 Nie ma konieczności włączania SuperFrost: - dla mrożonek (produktów kupionych w postaci zamrożonej), - przy zamrażaniu do 2 kg świeżych produktów dziennie. W Przycisnąć na krótko przycisk SuperFrost 5, aż zapali się lampka kontrolna LED. - Temperatura zamrażania spadnie, urządzenie pracuje z maksymalną możliwą wydajnością chłodzenia. W Przy małych ilościach produktów do zamrożenia wystarczy zazwyczaj ok. 6 godz.odczekania/zamrażania wstępnego, przy maksymalnej ilości, patrz tabliczka zna mio no wa - "zdolność zamrażania", potrzeba ok. 24 godz. W Umieścić świeże produkty spoż. - Funkcję SuperFrost można wyłączyć ręcznie, krótko naciskająć przycisk 5, w przeciwnym razie: - Funkcja SuperFrost wyłącza się automatycznie po ok. 65 godzinach. - Przycisk SuperFrosts nie świeci się. - Na wskaźniku temperatury świeci się zakres temperatur ustawiony dla normalnego trybu pracy. - Urządzenie kontynuuje pracę w normalnym energooszczędnym trybie. W W celu osiągnięcia maks. wydajności mrożenia, ciepłe produkty spożywcze należy układać bez szuflad bezpośrednio na podłodze szafy lub przechowywać w bezpośrednim kontakcie z wewnętrznymi ścianami bocznymi. 14 * zależnie od modelu i wyposażenia

7 5 Zamrażarka Wskazówki dotyczące zamrażania i przechowywania W Obowiązują następujące wartości orientacyjne dotyczące przechowywania różnych produktów w zamrażalniku: Lody Wędliny Chleb, pieczywo Dziczyzna, wieprzowina Ryba tłusta Ryba chuda Ser Drób, wołowina Warzywa, owoce od 2 do 6 miesięcy od 2 do 6 miesięcy od 2 do 6 miesięcy od 6 do 10 miesięcy od 2 do 6 miesięcy od 6 do 12 miesięcy od 2 do 6 miesięcy od 6 do 12 miesięcy od 6 do 12 miesięcy W Do opakowania produktów nadają się dostępne w handlu woreczki foliowe do zamrażania, pojemniki z tworzyw sztucznych, metalu i aluminium do wielorazowego użycia. W Należy zapobiec stykaniu się nowo włożonych produktów z produktami już zamrożonymi. Opakowanie produktów powinno być suche, aby zapobiec zmrożeniu się z innymi opakowaniami. W Na opakowaniu należy zapisać datę i zawartość aby nie przekroczyć zaleconego czasu przechowywania i w konsekwencji obniżenia jakości produktów. W Produkty, które sami zamrażamy powinno się opakowywać jako porcje przydatne w naszym gospodarstwie. Aby produkty żywnościowe zamrozić szybko na wskroś, nie powinno się przekraczać następujących ilości / porcję: - owoce, warzywa do 1 kg, - mięso do 2,5 kg. W Warzywa po umyciu i podzieleniu na porcje należy zblans zować (włożyć na 2-3 minuty do wrzącej wody, wyjąć i szybko ochłodzić w zimnej wodzie. Jeżeli blanszowanie przeprowadzamy w garnku parowym lub w kuchence mikrofalowej należy czynić to zgodnie z instrukcją dla tych urządzeń). W Blanszowanych warzyw i świeżych produktów nie należy solić i przyprawiać przed ich zamrożeniem. Inne potrawy jedynie lekko osolić i przyprawić. Wiele przypraw zmienia swój smak. W Nie wolno zamrażać butelek i puszek z napojami ga zo wa ny mi (niebezpieczeństwo pęknięcia lub rozerwania). W Przechowywanie: Maksymalne dopuszczalne obciążenie pojedynczej półki zamrażarki wynosi 25 kg zamrożonych produktów. W VarioSpace*: Wyjmując drugą i trzecią szufladkę oraz półkę zyskać można przestrzeń na mrożonki dużych rozmiarów równą ponad dwóm wysokościom szuflad. Drób, mięso, dużych rozmiarów części dziczyzny jak również wysokie wypieki zamrażać można w całości i w "całości" wy kor zy sty wać do późniejszego przygotowywania potraw. W W razie potrzeby wykorzystania mak sy malnej przestrzeni użytkowej, można wyjąć szuflady i przechowy wać mrożonki bezpośred nio na półkach. - Wyjmowanie szufladek, rys. G1: wysunąć do oporu i unieść przednią część. - Wyjmowanie półeczki, rys. G2: wyjąć drugą i trzecią szufladę, unieść przednią część półki i wyciągnąć. Wkładanie: Wsunąć półkę i zablokować z przodu. W Rozmrażamy tylko takie ilości produktów, które możemy w szybkim czasie zużyć. Rozmrożone produkty należy jak najszybciej wykorzystać do przygotowania potraw. Zamrożone produkty można rozmrażać: - w piekarniku/w piekarniku z nawiewem gorącego powie tr za - w kuchence mikrofalowej - w temperaturze pokojowej - płaskie, nie całkowicie rozmrożone porcje mięsa i ryb można gotować lub smażyć. - zamrożone warzywa można gotować (czas gotowania równy połowie czasu potrzebnego dla gotowania świeżych warzyw). 6 Rozmrażanie Rozmrażanie Komora chłodnicza Ulega rozmrożeniu (odszronieniu) automatycznie. Woda z rozmrażania zostaje odparowana pod działaniem ciepła sprężarki - pojawienie się kropli na tylnej ściance lodówki jest związane z zasadą działania lodówki i jest całkowicie normalne. W Należy jedynie zadbać o to, aby woda z roz-mrażania mogła bez przeszkód odpłynąć przez otwór odpływowy w tylnej ściance lodówki (strzałka na rys. A). Komora zamrażania W W celu rozmrożenia wyłączyć lodówkę: - wyjąć wtyczkę z gniazda sieciowego lub W Wyjąć zamrożone produkty ew. wraz z szufladą, owinąć je w papier gazetowy lub koc i przecho wać w chłodnym miejscu. W W celu przyspieszenia rozmrażania ustawić garnek z gorącą, nie gotującą się wodą na środ ko wej półce. Przy rozmrażaniu nie stosować żadnych urządzeń podgrze wa ją cych lub wytwarza ją cych gorącą parę wodną, aerozoli, otwartych źródeł ognia lub me ta lowych przedmiotów w celu usunięcia warstwy lodu. Grozi to zra nieniem użytkownika i us z kod ze niem lo dów ki! W Na czas rozmrażania drzwi lodówki pozostawić ot war te. Wodę z rozmrażania wchłonąć do ściereczki lub gąbki. Następnie oczyścić lodówkę. Jeżeli zajdzie potrzeba wyłączenia lodówki z użytkowania na dłuższy czas należy ją opróżnić, wyjąć wtyczkę z gniazda sieciowego, oczyścić w sposób opisany powyżej i pozostawić drzwi lodówki otwarte, aby zapobiec powstawaniu nie przy jemnych zapachów. * zależnie od modelu i wyposażenia 15

8 6 Czyszczenie Czyszczenie W W celu oczyszczenia lodówki należy z zasa dy odłączyć lodówkę od sieci. Wyjąć wtyczkę z gniaz da sieciowego lub wykręcić/wyłączyć bezpiecznik obwodu gniazda sieciowego do którego podłączona jest lodówka. W Półki środkowe, półki szklane i inne elementy wyposażenia wyczyścić ręcznie. W Powierzchnie zewnętrzne lodówki, wnętrze ko mo ry lo dówkowej i inne powierzchnie lodówki zmyć let nią wodą z dodatkiem niewielkiej ilości płynu do mycia naczyń. Ze względu na groźbę zranienia użytkownika lub uszkodzenia lodówki nie stosować urządzeń do czyszczenia powierzchni gorącą parą wodną! W Nie wolno stosować gąbek do szorowania/ zdrapywania, nie stosować skoncentrowanych środków do czyszczenia. W żadnym razie nie używać środków do czyszczenia i rozpuszczalników zawierających cząsteczki ścierne, chlorki lub kwasy; uszkodzą one powierzchnie i mogą spowodować korozję. W Zalecane jest używanie miękkich ściereczek oraz uniwersalnego płynu myjącego o obojętnym odczynie. Do czyszczenia wnętrza zamrażarki wolno używać tylko środków czystości i środków pielęgnacyjnych dopuszczonych do kontaktu z żywnością. W Do czyszczenia urządzeń wykonanych ze stali szlachetnej*: - Ściany boczne i powierzchnie drzwi czyścić wyłącznie przy pomocy czystej, miękkiej ścierki, w razie potrzeby lekko zwilżonej (wodą + środkiem do mycia). Opcjonalnie można używać ściereczki z mikrofazy. W Zadbać, aby do szczelin wentylacyjnych, części elek trycznych i rynienki odpływowej* nie przedostała się woda z czyszczenia. Wytrzeć lodówkę do sucha. W Nie dopuścić do uszkodzenia ta blicz ki znamionowej umieszczonej we wnętrzu lodówki, nie usuwać tej ta blicz ki - zawiera ona ważne in for macje dla obsługi ser wiso wej. W Konieczne jest częste czyszczenie otworu odpływowego na tylnej ściance lodówki ponad pojemnikami na warzywa, rys. A, strzałka. W razie potrzeby oczyścić za pomocą cienkiego przedmiotu, np. patyczka do czyszczenia uszu itp. W Należy uważać, aby nie oderwać, zgiąć lub uszkodzić kabli i innych części. W Następnie podłączyć ponownie za si la nie/uruchomić urządzenie. Jeżeli zajdzie potrzeba wyłączenia lodówki z użytkowania na dłuższy czas należy ją opróżnić, wyjąć wtyczkę z gniazda sieciowego, oczyścić w sposób opisany powyżej i pozostawić drzwi lodówki otwarte, aby zapobiec powstawaniu nie przy jemnych zapachów. 7 Zakłócenia pracy - problemy? Zakupione urządzenie zostało skonstruowane i wy pro du ko wa ne w taki sposób, że zapewnione jest jego bezawaryjne użytkowanie i długa żywotność. Jeśli mimo wszystko podczas eksploatacji wystąpi zakłócenie pracy urządzenia, należy sprawdzić, czy zakłócenie to nie jest przypadkiem skutkiem błędu obsługi. W takim przypadku również w okresie gwa ran cji musimy obciążyć użytkownika kosztami naprawy. Następujące zakłócenia można usunąć we własnym zakresie przez sprawdzenie możliwych przyczyn: Zakłócenia Możliwa przyczyna i sposób usunięcia Urządzenie nie pracuje, lampka kontrolna nie świeci się - Czy urządzenie zostało prawidłowo włączone? - Czy wtyczka została prawidłowo wetknięta do gniazda sieciowego? - Czy bezpiecznik gniazda działa? Oświetlenie wewnątrz lodówki nie działa - Czy lodówka jest włączona? - Czy drzwi były otwarte dłużej niż 15 min.? - Przepalona żarówka. Wymienić żarówkę według wska zówek "Oświetlenie wewnątrz lodówki". Urządzenie pracuje zbyt głośno - Czy urządzenie stoi oparte na wszystkich nóżkach na podłodze; czy stojące obok meble i przedmioty wprawiane są w drgania rezonansowe pod wpływem pracującego agregatu chłodniczego? W razie potrzeby lodówkę trochę przesunąć, wyregulować nóżki, podosuwać do siebie butelki i pojemniki. - Normalne są: Odgłosy przelewania, bulgotania itp. pochodzą one od czynnika chłodniczego krążącego w obwodzie chłodzenia. Cichy metaliczny dźwięk: powstaje zawsze przy sa moczynnym włączaniu lub wyłączaniu agregatu chłodniczego (silnika). Odgłos pracy silnika: nasila się na krótko z chwilą włączenia agregatu. Przy włączonym SuperFrost, świeżo włożonych produktach, lub po dłuższym otwarciu drzwi zwiększy się automatycznie moc chłodzenia. Sprężarka działa długo - Jest to niezbędne do prawidłowego działania w modelach oszczędzających energię. Przy małym zapotrzebowaniu chłodzenia sprężarka o regulowanej prędkości obrotowej* przełącza się na niską prędkość obrotową. Mimo wydłużenia czasu działania, prawie do pracy ciągłej, oszczędza się energię. Inwertor miga regularnie co 15 sekund*. - Inwertor wyposażony jest w diodę diagnozy błędu LED. Jest to normalne miganie. Obsługa serwisowa i tabliczka znamionowa Jeżeli powodem nieprawidłowości nie jest żadna z przyczyn wskazanych powyżej, a usunięcie nieprawidłowości we własnym zakresie nie powiodło się lub jeżeli miga więcej diod LED, prosimy zwrócić się o pomoc do najbliższego serwisu technicznego (wykaz punktów ser wisowych w załączeniu). Prosimy podać wówczas następujące dane zawarte na tabliczce znamionowej (patrz rys.): Oznaczenie urządzenia 1, serwis- 2, numer urządzenia 3, oraz które diody LED migają. Umożliwi to szybsze zlokalizowanie i usunięcie usterki. Tabliczka znamionowa um iesz c zo na jest wewnątrz lodówki na lewej ściance. Do przybycia przedstawiciela serwisu prosimy zamknąć lodówkę, aby uniknąć zbyt dużych strat zimna. 16 * zależnie od modelu i wyposażenia

9 8 Instrukcja ustawienia i zabudowy Przed przystąpieniem do czytania instrukcji należy otworzyć zakładkę z rysunkami znajdującą się z tyłu. Wymiary zewnętrzne urządzenia podane zostały na rys. S. Nie należy ustawiać obok siebie dwóch chłodziarko-zamrażarek. Jest to ważne, aby uniknąć strat spowodowanych przez wodę kondensacyjną. Zmiana kierunku otwierania drzwi W razie potrzeby można zmienić kierunek otwierania drzwi. Upewnić się, że przygotowane zostały następujące narzędzia: - Torx 25 - Torx 15 - Śrubokręt - ew. wkrętarka akumulatorowa - Ew. druga osoba do pomocy podczas montażu - dołączony klucz imbusowy SW2 Zdejmowanie górnych drzwi - Zamknąć górne drzwi. - Wyjąć osłonę Fig. 1 (1) do przodu i do góry. - Podnieść osłonę Fig. 1 (2). OSTROŻNIE Niebezpieczeństwo obrażeń w przypadku wypadnięcia drzwi! - Dobrze trzymać drzwi. - Ostrożnie odstawić drzwi. - Odkręcić górną płytkę zawiasu Fig. 1 (3) (2 razy Torx 25) Fig. 1 (4) i wyjąć ją do góry. - Wyjąć górne drzwi do góry i odstawić je na bok. Zdejmowanie dolnych drzwi - Zamknąć dolne drzwi. - Wyjąć środkowy sworzeń zawiasu Fig. 2 (11) z płytki zawiasu i dolnych drzwi. - Wyjąć zaślepkę z tworzywa sztucznego Fig. 2 (10). OSTROŻNIE Niebezpieczeństwo obrażeń w przypadku wypadnięcia drzwi! - Dobrze trzymać drzwi. - Ostrożnie odstawić drzwi. - Otworzyć dolne drzwi. - Odkręcić środkową płytkę zawiasu Fig. 2 (13) (2 razy Torx 25). - Wyjąć drzwi do góry i odstawić je na bok. Przekładanie środkowych zawiasów - Ostrożnie zdjąć osłonę Fig. 2 (12). - Środkową płytkę zawiasu Fig. 2 (13) z podkładką Fig. 2 (14) obróconą o 180 przykręcić mocno na nowej stronie zawiasu (z siłą 4 Nm). - Założyć zaślepkę Fig. 2 (12) obróconą o 180 po nowej stronie uchwytu. Przekładanie dolnych zawiasów w urządzeniach bez zmiany wysokości - Trzpień zawiasu Fig. 3 (22) kompletny, z podkładką Fig. 3 (23) i nóżką Fig. 3 (24), wyciągnąć do góry. - Unieść zatyczki Fig. 3 (21). - Odkręcić Fig. 3 (25) płytkę zawiasu Fig. 3 (26). - Odkręcić element zawiasu Fig. 3 (28) Fig. 3 (29), przełożyć do przeciwległego otworu zawiasu i tam dokręcić. - Zdjąć i przełożyć osłonkę po stronie uchwytu Fig. 3 (27) na przeciwległą stronę. - Przykręcić mocnopłytkę zawiasu Fig. 3 (25) na nowej stronie (z siłą 4 Nm), w razie potrzeby za pomocą wkrętarki akumulatorowej. - Zatyczki Fig. 3 (21) ponownie włożyć do innego otworu. - Trzpień zawiasu Fig. 3 (22) kompletny, z podkładką i nóżką włożyć ponownie. Przy tym zwrócić uwagę, by krzywka zatrzaskowa wskazywała do tyłu. Przekładanie uchwytów Na górnych i dolnych drzwiach: - Przenieść zacisk sprężynowy Fig. 5 (31): Zatrzask przycisnąć w dół, przy tym zdjąć zacisk sprężynowy. - Zacisk sprężynowy wsunąć ponownie po stronie zawiasu do momentu aż się zablokuje. - Wyciągnąć wkładkę Fig. 6 (30) z zawiasu drzwi i przełożyć na drugą stronę. - Zdemontować uchwyt drzwi Fig. 6 (32), zatyczki Fig. 6 (33) oraz płytki dociskowe* Fig. 6 (34) i przełożyć je na przeciwną stronę. - Przy montażu płytek dociskowych po przeciwnej stronie zwracać uwagę na ich prawidłowe zazębienie.* Montaż dolnych drzwi - Założyć dolne drzwi od góry na dolny sworzeń zawiasu. - Zamknąć drzwi. - Ponownie założyć zaślepkę z tworzywa sztucznego Fig. 2 (10) na środkową płytkę zawiasu Fig. 2 (13). - Po nowej stronie zawiasu przełożyć środkowy sworzeń zawiasu Fig. 2 (11) przez środkową płytkę zawiasu Fig. 2 (13), wkładając go w dolne drzwi. Montaż górnych drzwi - Założyć górne drzwi na środkowy sworzeń zawiasu Fig. 2 (11). - Włożyć w drzwi górną płytkę zawiasu Fig. 1 (3) po nowej stronie zawiasów. - Dokręcić górną płytkę zawiasu (z siłą 4 Nm) (2 razy Torx 25) Fig. 1 (4). Ewentualnie nakłuć otwory pod śruby lub użyć wkrętarki akumulatorowej. - Założyć osłonę Fig. 1 (1) i osłonę Fig. 1 (2) od zewnątrz odpowiednio po przeciwległej stronie i zazębić. Wyrównanie drzwi - Korzystając ew. z obu podłużnych otworów w dolnej płytce zawiasu i środkowej płytce zawiasu Fig. 2 (13) ustawić drzwi w jednej linii z obudową urządzenia. W tym celu wykręcić środkową śrubę z płytki zawiasu u dołu. OSTRZEŻENIE Niebezpieczeństwo obrażeń spowodowanych wypadającymi drzwiami! Jeśli zawiasy nie są przykręcone wystarczająco mocno, drzwi mogą wypaść. Może to spowodować poważne obrażenia. Ponadto drzwi ew. nie zamykają się i urządzenie nie może prawidłowo chłodzić. - Płytki zawiasów przykręcić mocno z siłą 4 Nm. - Wszystkie śruby skontrolować, w razie potrzeby dokręcić. Wsunięcie w ciąg szafek kuchennych 1 szafka wyrównawcza 2 chłodziarko-zamrażarka 3 Szafka kuchenna 4 ściana Rys. U: Urządzenia można przystosować do zabudowy w ciągu szafek kuchennych. Aby dopasować wysokość lodówki do wysokości szafek, można nad lodówką umieścić nad stawkę 1. W przypadku obudowania standardowymi szafkami kuchennymi (głębokość maks. 580 mm) urządzenie można ustawić bezpośrednio obok szafki kuchennej, rys. U 3. Drzwi urządzenia wystają z boku o 34m a na środku urządzenia o 50 mm w stosunku do frontu szafek kuchennych. Dzięki temu można je bez problemu otwierać i zamykać. Ważne dla wentylacji: - Na tylnej ściance szafki nasadzanej wymagany jest wywiewny kanał wentylacyjny o głębokości nie mniejszej niż 50 mm, na całej szerokości szafki. - Przekrój odpowietrznika pod sufitem musi mieć przynajmniej 300 cm 2. - Im większy przekrój odpowietrznika, tym bardziej energooszczędnie pracuje urządzenie. W przypadku ustawienia urządzenia z zawiasami obok ściany, rys. U 4, odległość między urządzeniem a ścianą musi wynosić co najmniej 36 mm. Odpowiada to miejscu na uchwyt przy otwartych drzwiach. Producent pracuje stale nad ulepszaniem wszystkich typów i modeli. Z tego względu zastrzegamy sobie prawo do wpro wad za nia zmian kształtu, wyposażenia i rozwiązań tech nicz nych. Prosimy o wyrozumiałość w tym względzie. 17

10 min. 300 cm 2 [mm] min U 4 Ca.36
