1 Technologia obróbki rur EURO 20 P Podstawowy program narzędzi dla instalatorów

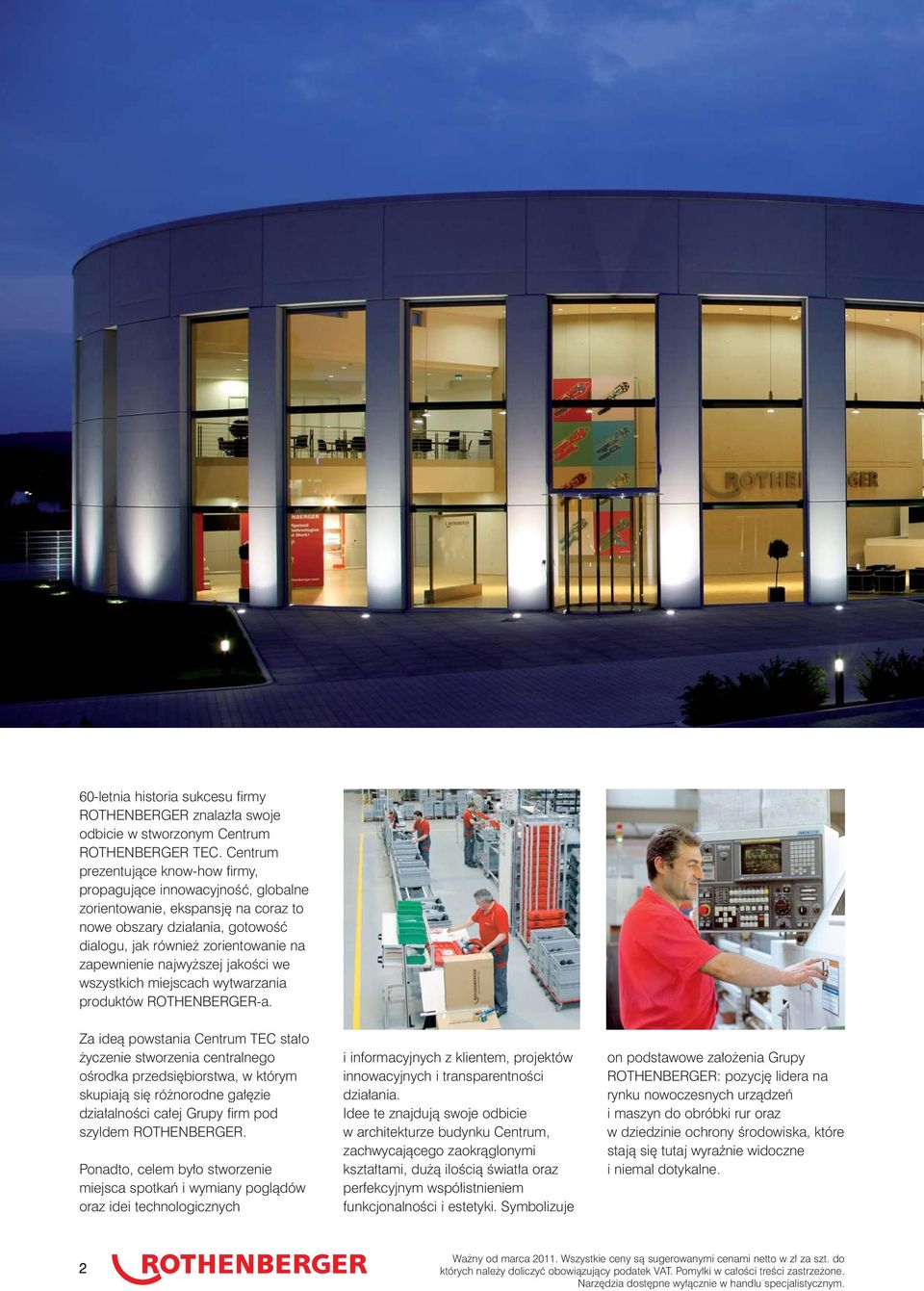

2 60-letnia historia sukcesu firmy ROTHENBERGER znalazła swoje odbicie w stworzonym Centrum ROTHENBERGER TEC. Centrum prezentujące know-how firmy, propagujące innowacyjność, globalne zorientowanie, ekspansję na coraz to nowe obszary działania, gotowość dialogu, jak również zorientowanie na zapewnienie najwyższej jakości we wszystkich miejscach wytwarzania produktów ROTHENBERGER-a. Za ideą powstania Centrum TEC stało życzenie stworzenia centralnego ośrodka przedsiębiorstwa, w którym skupiają się różnorodne gałęzie działalności całej Grupy firm pod szyldem ROTHENBERGER. Ponadto, celem było stworzenie miejsca spotkań i wymiany poglądów oraz idei technologicznych i informacyjnych z klientem, projektów innowacyjnych i transparentności działania. Idee te znajdują swoje odbicie w architekturze budynku Centrum, zachwycającego zaokrąglonymi kształtami, dużą ilością światła oraz perfekcyjnym współistnieniem funkcjonalności i estetyki. Symbolizuje on podstawowe założenia Grupy ROTHENBERGER: pozycję lidera na rynku nowoczesnych urządzeń i maszyn do obróbki rur oraz w dziedzinie ochrony środowiska, które stają się tutaj wyraźnie widoczne i niemal dotykalne. 2 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

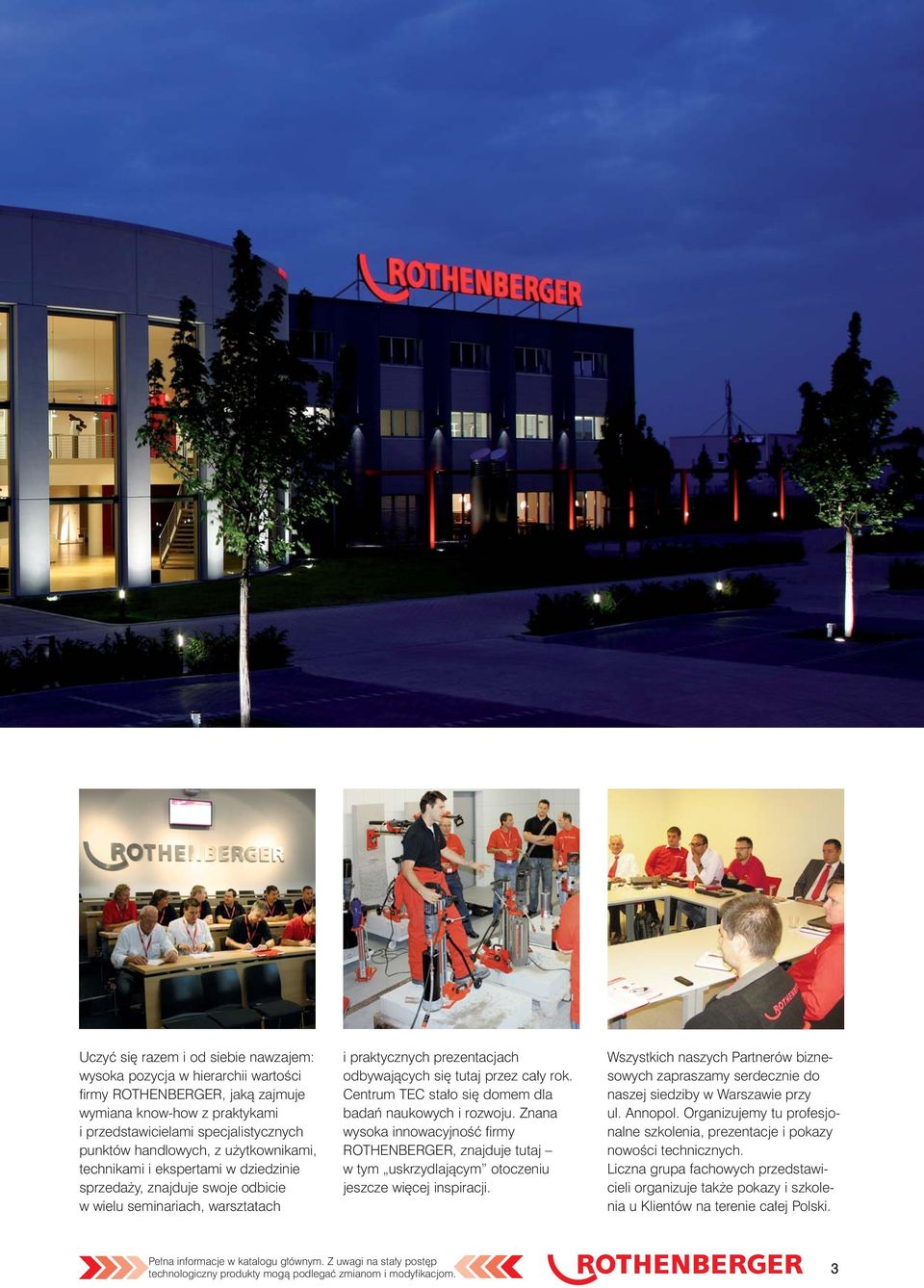

3 Uczyć się razem i od siebie nawzajem: wysoka pozycja w hierarchii wartości firmy ROTHENBERGER, jaką zajmuje wymiana know-how z praktykami i przedstawicielami specjalistycznych punktów handlowych, z użytkownikami, technikami i ekspertami w dziedzinie sprzedaży, znajduje swoje odbicie w wielu seminariach, warsztatach i praktycznych prezentacjach odbywających się tutaj przez cały rok. Centrum TEC stało się domem dla badań naukowych i rozwoju. Znana wysoka innowacyjność firmy ROTHENBERGER, znajduje tutaj w tym uskrzydlającym otoczeniu jeszcze więcej inspiracji. Wszystkich naszych Partnerów bizne - sowych zapraszamy serdecznie do naszej siedziby w Warszawie przy ul. Annopol. Organizujemy tu profe sjo - nalne szkolenia, prezentacje i pokazy nowości technicznych. Liczna grupa fachowych przedsta wi - cieli organizuje także pokazy i szko le - nia u Klientów na terenie całej Polski. Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 3

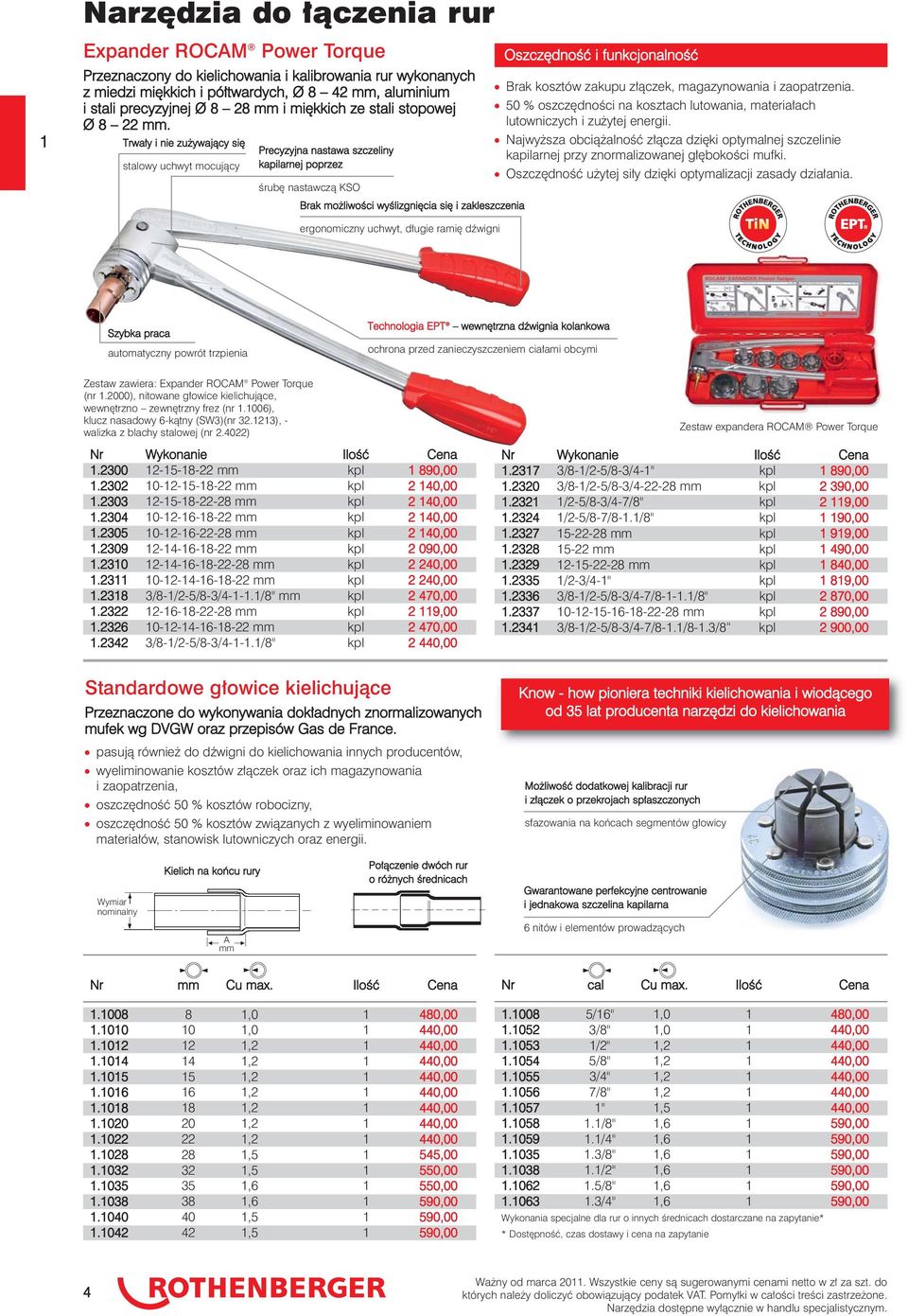

4 Narzędzia do łączenia rur Expander ROCAM Power Torque Przeznaczony do kielichowania i kalibrowania rur wykonanych z miedzi miękkich i półtwardych, Ø 8 42 mm, aluminium i stali precyzyjnej Ø 8 28 mm i miękkich ze stali stopowej Ø 8 22 mm. Trwały i nie zużywający się stalowy uchwyt mocujący Precyzyjna nastawa szczeliny kapilarnej poprzez śrubę nastawczą KSO Brak możliwości wyślizgnięcia się i zakleszczenia Oszczędność i funkcjonalność Brak kosztów zakupu złączek, magazynowania i zaopatrzenia. 50 % oszczędności na kosztach lutowania, materiałach lutowniczych i zużytej energii. Najwyższa obciążalność złącza dzięki optymalnej szczelinie kapilarnej przy znormalizowanej głębokości mufki. Oszczędność użytej siły dzięki optymalizacji zasady działania. ergonomiczny uchwyt, długie ramię dźwigni Szybka praca automatyczny powrót trzpienia Technologia EPT wewnętrzna dźwignia kolankowa ochrona przed zanieczyszczeniem ciałami obcymi Zestaw zawiera: Expander ROCAM Power Torque (nr.2000), nitowane głowice kielichujące, wewnętrzno zewnętrzny frez (nr.006), klucz nasadowy 6-kątny (SW3)(nr 32.23), - walizka z blachy stalowej (nr ) mm kpl 890, mm kpl 2 40, mm kpl 2 40, mm kpl 2 40, mm kpl 2 40, mm kpl 2 090, mm kpl 2 240, mm kpl 2 240, /8-/2-5/8-3/4--./8" mm kpl 2 470, mm kpl 2 9, mm kpl 2 470, /8-/2-5/8-3/4--./8" kpl 2 440,00 Zestaw expandera ROCAM Power Torque.237 3/8-/2-5/8-3/4-" kpl 890, /8-/2-5/8-3/ mm kpl 2 390, /2-5/8-3/4-7/8" kpl 2 9, /2-5/8-7/8-./8" kpl 90, mm kpl 99, mm kpl 490, mm kpl 840, /2-3/4-" kpl 89, /8-/2-5/8-3/4-7/8--./8" kpl 2 870, mm kpl 2 890, /8-/2-5/8-3/4-7/8-./8-.3/8 kpl 2 900,00 Standardowe głowice kielichujące Przeznaczone do wykonywania dokładnych znormalizowanych mufek wg DVGW oraz przepisów Gas de France. pasują również do dźwigni do kielichowania innych producentów, wyeliminowanie kosztów złączek oraz ich magazynowania i zaopatrzenia, oszczędność 50 % kosztów robocizny, oszczędność 50 % kosztów związanych z wyeliminowaniem materiałów, stanowisk lutowniczych oraz energii. Know - how pioniera techniki kielichowania i wiodącego od 35 lat producenta narzędzi do kielichowania Możliwość dodatkowej kalibracji rur i złączek o przekrojach spłaszczonych sfazowania na końcach segmentów głowicy Wymiar nominalny Kielich na końcu rury A mm Połączenie dwóch rur o różnych średnicach Gwarantowane perfekcyjne centrowanie i jednakowa szczelina kapilarna 6 nitów i elementów prowadzących Nr mm Cu max. Ilość Cena.008 8,0 480, ,0 440, ,2 440, ,2 440, ,2 440, ,2 440, ,2 440, ,2 440, ,2 440, ,5 545, ,5 550, ,6 550, ,6 590, ,5 590, ,5 590,00 Nr cal Cu max. Ilość Cena.008 5/6",0 480, /8",0 440, /2",2 440, /8",2 440, /4",2 440, /8",2 440, ",5 440, /8",6 590, /4",6 590, /8",6 590, /2",6 590, /8",6 590, /4",6 590,00 Wykonania specjalne dla rur o innych średnicach dostarczane na zapytanie* * Dostępność, czas dostawy i cena na zapytanie 4 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

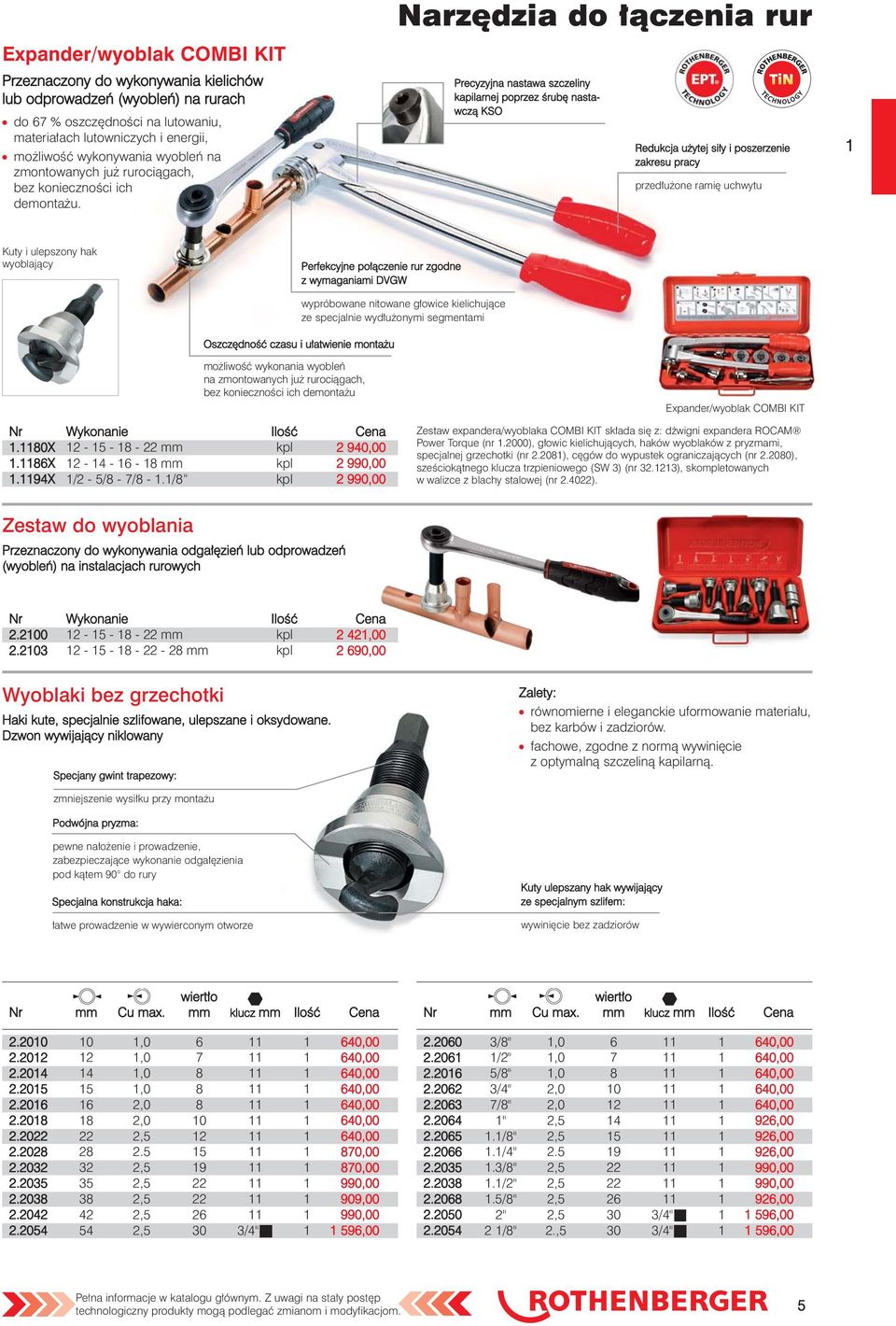

5 Expander/wyoblak COMBI KIT Przeznaczony do wykonywania kielichów lub odprowadzeń (wyobleń) na rurach do 67 % oszczędności na lutowaniu, materiałach lutowniczych i energii, możliwość wykonywania wyobleń na zmontowanych już rurociągach, bez konieczności ich demontażu. Narzędzia do łączenia rur Precyzyjna nastawa szczeliny kapilarnej poprzez śrubę nastawczą KSO Redukcja użytej siły i poszerzenie zakresu pracy przedłużone ramię uchwytu Kuty i ulepszony hak wyoblający Perfekcyjne połączenie rur zgodne z wymaganiami DVGW wypróbowane nitowane głowice kielichujące ze specjalnie wydłużonymi segmentami Oszczędność czasu i ułatwienie montażu możliwość wykonania wyobleń na zmontowanych już rurociągach, bez konieczności ich demontażu.80x mm kpl 2 940,00.86X mm kpl 2 990,00.94X /2-5/8-7/8 -./8 kpl 2 990,00 Expander/wyoblak COMBI KIT Zestaw expandera/wyoblaka COMBI KIT składa się z: dźwigni expandera ROCAM Power Torque (nr.2000), głowic kielichujących, haków wyoblaków z pryzmami, specjalnej grzechotki (nr 2.208), cęgów do wypustek ograniczających (nr ), sześciokątnego klucza trzpieniowego (SW 3) (nr 32.23), skompletowanych w walizce z blachy stalowej (nr ). Zestaw do wyoblania Przeznaczony do wykonywania odgałęzień lub odprowadzeń (wyobleń) na instalacjach rurowych mm kpl 2 42, mm kpl 2 690,00 Wyoblaki bez grzechotki Haki kute, specjalnie szlifowane, ulepszane i oksydowane. Dzwon wywijający niklowany Specjany gwint trapezowy: Zalety: równomierne i eleganckie uformowanie materiału, bez karbów i zadziorów. fachowe, zgodne z normą wywinięcie z optymalną szczeliną kapilarną. zmniejszenie wysiłku przy montażu Podwójna pryzma: pewne nałożenie i prowadzenie, zabezpieczające wykonanie odgałęzienia pod kątem 90 do rury Specjalna konstrukcja haka: łatwe prowadzenie w wywierconym otworze Kuty ulepszany hak wywijający ze specjalnym szlifem: wywinięcie bez zadziorów wiertło Nr mm Cu max. mm klucz mm Ilość Cena , , , , , , , , , , , , , , , , , , , , , , , ,5 30 3/4" 596,00 wiertło Nr mm Cu max. mm klucz mm Ilość Cena /8", , /2", , /8", , /4" 2, , /8" 2, , " 2, , /8" 2, , /4" , /8" 2, , /2" 2, , /8" 2, , " 2,5 30 3/4" 596, /8" 2.,5 30 3/4" 596,00 Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 5

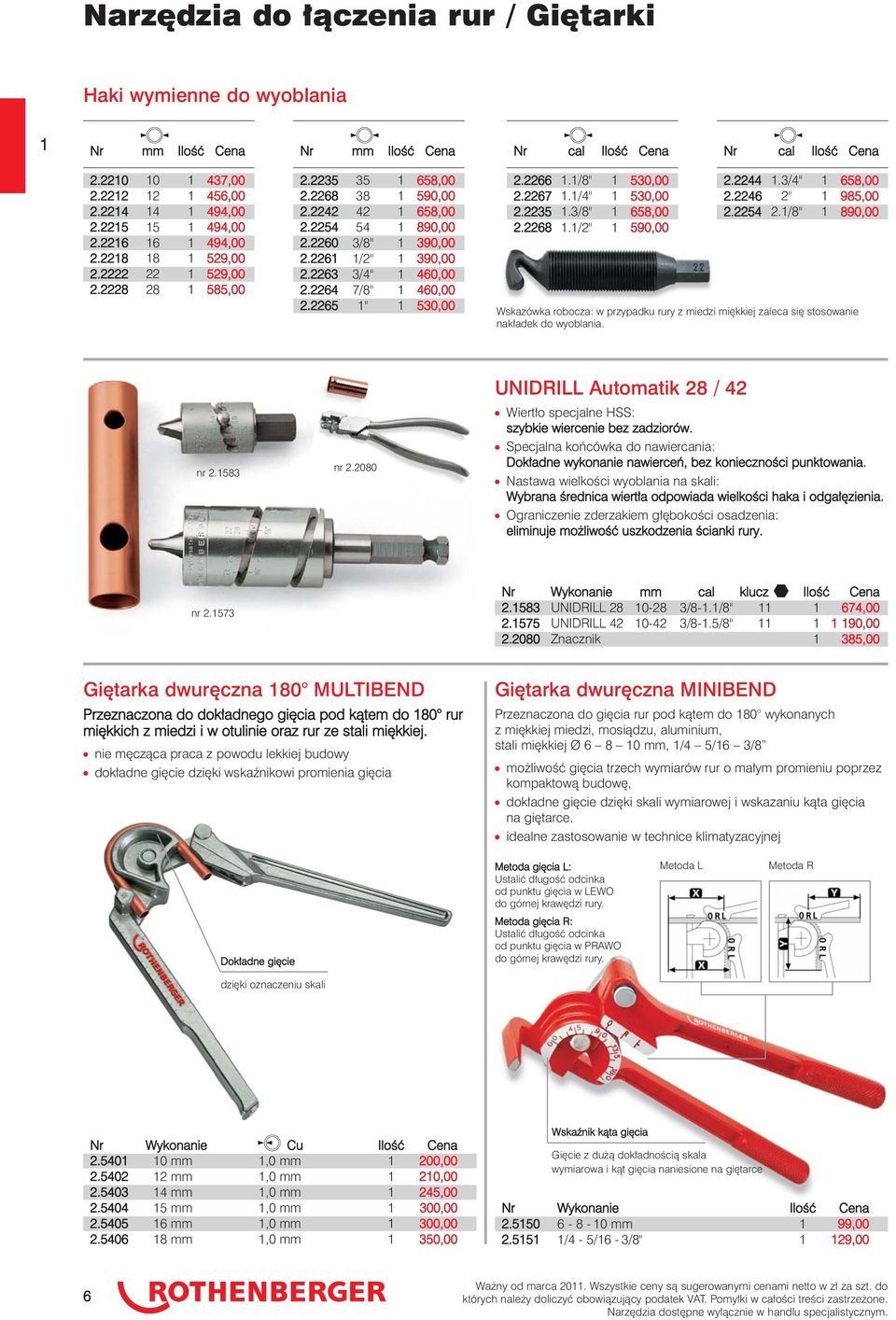

6 Narzędzia do łączenia rur / Giętarki Haki wymienne do wyoblania Nr mm Ilość Cena Nr mm Ilość Cena Nr cal Ilość Cena Nr cal Ilość Cena , , , , , , , , , , , , /8" 390, /2" 390, /4" 460, /8" 460, " 530, /8" 530, /4" 530, /8" 658, /2" 590, /4" 658, " 985, /8" 890,00 Wskazówka robocza: w przypadku rury z miedzi miękkiej zaleca się stosowanie nakładek do wyoblania. nr nr UNIDRILL Automatik 28 / 42 Wiertło specjalne HSS: szybkie wiercenie bez zadziorów. Specjalna końcówka do nawiercania: Dokładne wykonanie nawierceń, bez konieczności punktowania. Nastawa wielkości wyoblania na skali: Wybrana średnica wiertła odpowiada wielkości haka i odgałęzienia. Ograniczenie zderzakiem głębokości osadzenia: eliminuje możliwość uszkodzenia ścianki rury. nr Nr Wykonanie mm cal klucz Ilość Cena UNIDRILL /8-./8" 674, UNIDRILL /8-.5/8" 90, Znacznik 385,00 Giętarka dwuręczna 80 MULTIBEND Przeznaczona do dokładnego gięcia pod kątem do 80 rur miękkich z miedzi i w otulinie oraz rur ze stali miękkiej. nie męcząca praca z powodu lekkiej budowy dokładne gięcie dzięki wskaźnikowi promienia gięcia Giętarka dwuręczna MINIBEND Przeznaczona do gięcia rur pod kątem do 80 wykonanych z miękkiej miedzi, mosiądzu, aluminium, stali miękkiej Ø mm, /4 5/6 3/8 możliwość gięcia trzech wymiarów rur o małym promieniu poprzez kompaktową budowę, dokładne gięcie dzięki skali wymiarowej i wskazaniu kąta gięcia na giętarce. idealne zastosowanie w technice klimatyzacyjnej Metoda gięcia L: Ustalić długość odcinka od punktu gięcia w LEWO do górnej krawędzi rury. Metoda gięcia R: Ustalić długość odcinka od punktu gięcia w PRAWO do górnej krawędzi rury. Metoda L Metoda R Dokładne gięcie dzięki oznaczeniu skali Nr Wykonanie Cu Ilość Cena mm,0 mm 200, mm,0 mm 20, mm,0 mm 245, mm,0 mm 300, mm,0 mm 300, mm,0 mm 350,00 Wskaźnik kąta gięcia Gięcie z dużą dokładnością skala wymiarowa i kąt gięcia naniesione na giętarce mm 99, /4-5/6-3/8" 29,00 6 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

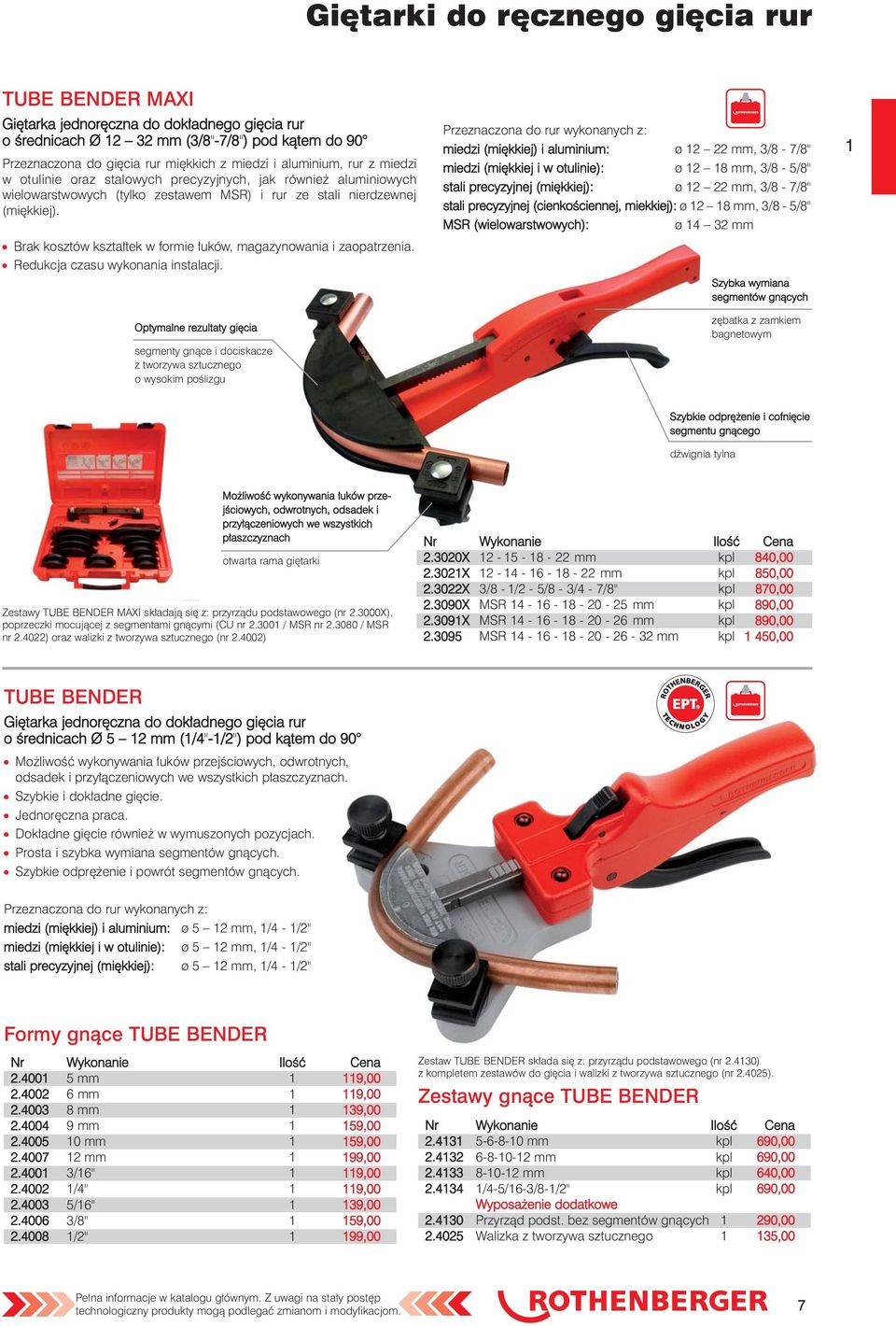

7 Giętarki do ręcznego gięcia rur TUBE BENDER MAXI Giętarka jednoręczna do dokładnego gięcia rur o średnicach Ø 2 32 mm (3/8"-7/8") pod kątem do 90 Przeznaczona do gięcia rur miękkich z miedzi i aluminium, rur z miedzi w otulinie oraz stalowych precyzyjnych, jak również aluminiowych wielowarstwowych (tylko zestawem MSR) i rur ze stali nierdzewnej (miękkiej). Brak kosztów kształtek w formie łuków, magazynowania i zaopatrzenia. Redukcja czasu wykonania instalacji. Optymalne rezultaty gięcia segmenty gnące i dociskacze z tworzywa sztucznego o wysokim poślizgu Przeznaczona do rur wykonanych z: miedzi (miękkiej) i aluminium: ø 2 22 mm, 3/8-7/8" miedzi (miękkiej i w otulinie): ø 2 8 mm, 3/8-5/8" stali precyzyjnej (miękkiej): ø 2 22 mm, 3/8-7/8" stali precyzyjnej (cienkościennej, miekkiej): ø 2 8 mm, 3/8-5/8" MSR (wielowarstwowych): ø 4 32 mm Szybka wymiana segmentów gnących zębatka z zamkiem bagnetowym Szybkie odprężenie i cofnięcie segmentu gnącego dźwignia tylna Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłączeniowych we wszystkich płaszczyznach otwarta rama giętarki Zestawy TUBE BENDER MAXI składają się z: przyrządu podstawowego (nr X), poprzeczki mocującej z segmentami gnącymi (CU nr / MSR nr / MSR nr ) oraz walizki z tworzywa sztucznego (nr ) X mm kpl 840, X mm kpl 850, X 3/8 - /2-5/8-3/4-7/8" kpl 870, X MSR mm kpl 890, X MSR mm kpl 890, MSR mm kpl 450,00 TUBE BENDER Giętarka jednoręczna do dokładnego gięcia rur o średnicach Ø 5 2 mm (/4"-/2") pod kątem do 90 Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłączeniowych we wszystkich płaszczyznach. Szybkie i dokładne gięcie. Jednoręczna praca. Dokładne gięcie również w wymuszonych pozycjach. Prosta i szybka wymiana segmentów gnących. Szybkie odprężenie i powrót segmentów gnących. Przeznaczona do rur wykonanych z: miedzi (miękkiej) i aluminium: ø 5 2 mm, /4 - /2" miedzi (miękkiej i w otulinie): ø 5 2 mm, /4 - /2" stali precyzyjnej (miękkiej): ø 5 2 mm, /4 - /2" Formy gnące TUBE BENDER mm 9, mm 9, mm 39, mm 59, mm 59, mm 99, /6" 9, /4" 9, /6" 39, /8" 59, /2" 99,00 Zestaw TUBE BENDER składa się z: przyrządu podstawowego (nr 2.430) z kompletem zestawów do gięcia i walizki z tworzywa sztucznego (nr ). Zestawy gnące TUBE BENDER mm kpl 690, mm kpl 690, mm kpl 640, /4-5/6-3/8-/2" kpl 690,00 Wyposażenie dodatkowe Przyrząd podst. bez segmentów gnących 290, Walizka z tworzywa sztucznego 35,00 Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 7

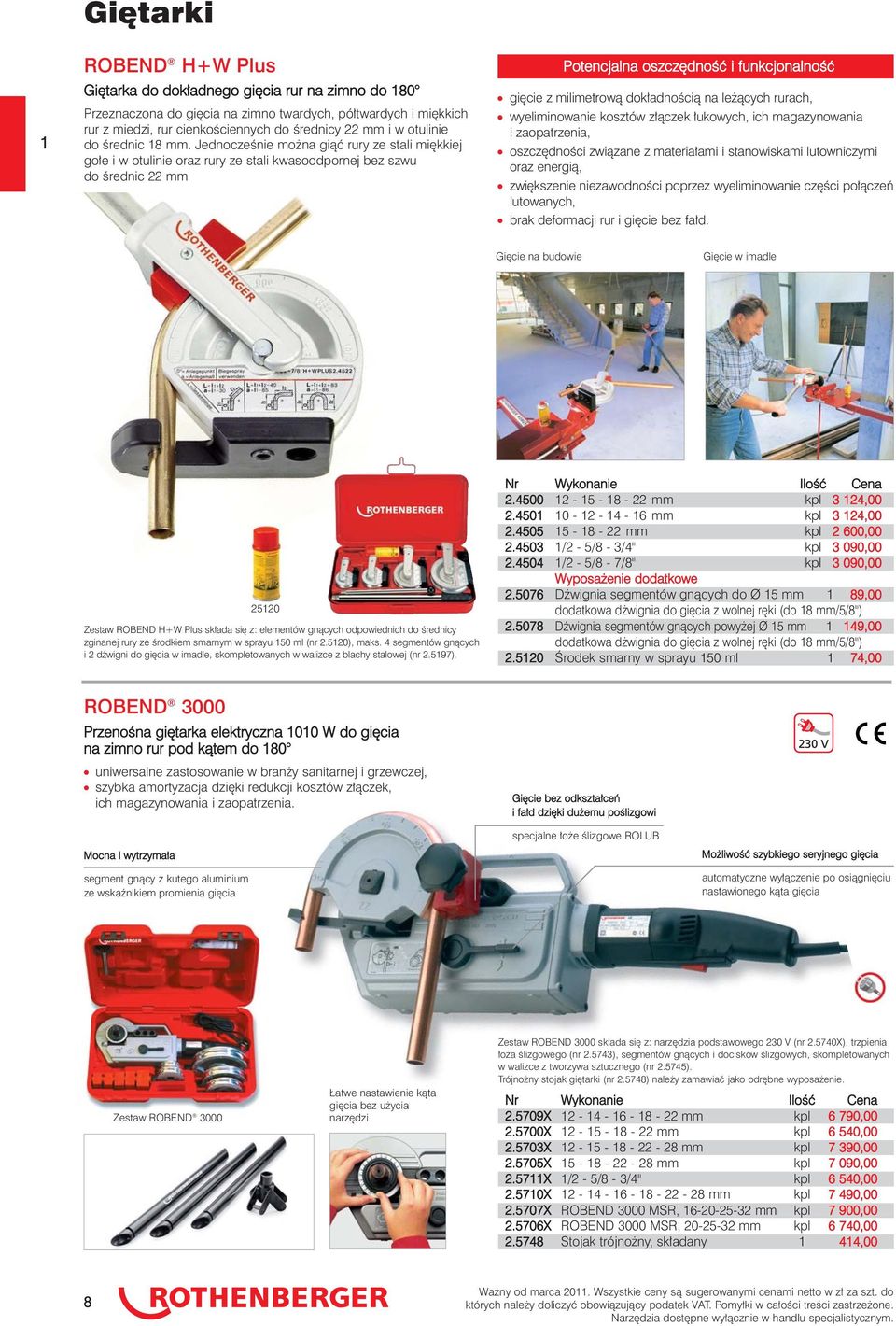

8 Giętarki ROBEND H+W Plus Giętarka do dokładnego gięcia rur na zimno do 80 Przeznaczona do gięcia na zimno twardych, półtwardych i miękkich rur z miedzi, rur cienkościennych do średnicy 22 mm i w otulinie do średnic 8 mm. Jednocześnie można giąć rury ze stali miękkiej gołe i w otulinie oraz rury ze stali kwasoodpornej bez szwu do średnic 22 mm Potencjalna oszczędność i funkcjonalność gięcie z milimetrową dokładnością na leżących rurach, wyeliminowanie kosztów złączek łukowych, ich magazynowania i zaopatrzenia, oszczędności związane z materiałami i stanowiskami lutowniczymi oraz energią, zwiększenie niezawodności poprzez wyeliminowanie części połączeń lutowanych, brak deformacji rur i gięcie bez fałd. Gięcie na budowie Gięcie w imadle 2520 Zestaw ROBEND H+W Plus składa się z: elementów gnących odpowiednich do średnicy zginanej rury ze środkiem smarnym w sprayu 50 ml (nr 2.520), maks. 4 segmentów gnących i 2 dźwigni do gięcia w imadle, skompletowanych w walizce z blachy stalowej (nr 2.597) mm kpl 3 24, mm kpl 3 24, mm kpl 2 600, /2-5/8-3/4" kpl 3 090, /2-5/8-7/8" kpl 3 090,00 Wyposażenie dodatkowe Dźwignia segmentów gnących do Ø 5 mm 89,00 dodatkowa dżwignia do gięcia z wolnej ręki (do 8 mm/5/8") Dźwignia segmentów gnących powyżej Ø 5 mm 49,00 dodatkowa dżwignia do gięcia z wolnej ręki (do 8 mm/5/8") Środek smarny w sprayu 50 ml 74,00 ROBEND 3000 Przenośna giętarka elektryczna 00 W do gięcia na zimno rur pod kątem do 80 uniwersalne zastosowanie w branży sanitarnej i grzewczej, szybka amortyzacja dzięki redukcji kosztów złączek, ich magazynowania i zaopatrzenia. Gięcie bez odkształceń i fałd dzięki dużemu poślizgowi Mocna i wytrzymała segment gnący z kutego aluminium ze wskaźnikiem promienia gięcia specjalne łoże ślizgowe ROLUB Możliwość szybkiego seryjnego gięcia automatyczne wyłączenie po osiągnięciu nastawionego kąta gięcia Zestaw ROBEND 3000 Łatwe nastawienie kąta gięcia bez użycia narzędzi Zestaw ROBEND 3000 składa się z: narzędzia podstawowego 230 V (nr X), trzpienia łoża ślizgowego (nr ), segmentów gnących i docisków ślizgowych, skompletowanych w walizce z tworzywa sztucznego (nr ). Trójnożny stojak giętarki (nr ) należy zamawiać jako odrębne wyposażenie X mm kpl 6 790, X mm kpl 6 540, X mm kpl 7 390, X mm kpl 7 090, X /2-5/8-3/4" kpl 6 540, X mm kpl 7 490, X ROBEND 3000 MSR, mm kpl 7 900, X ROBEND 3000 MSR, mm kpl 6 740, Stojak trójnożny, składany 44,00 8 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

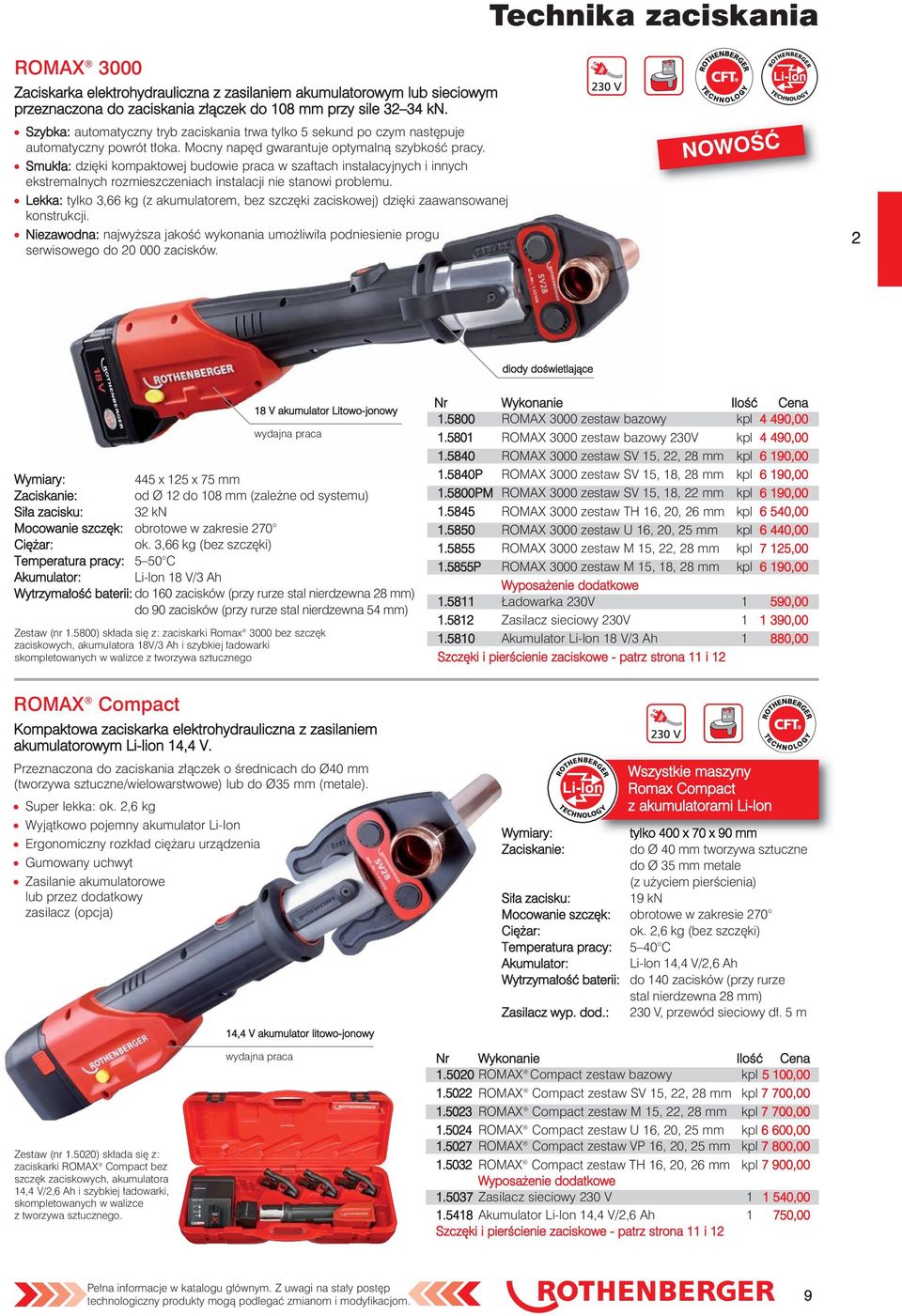

9 Technika zaciskania ROMAX 3000 Zaciskarka elektrohydrauliczna z zasilaniem akumulatorowym lub sieciowym przeznaczona do zaciskania złączek do 08 mm przy sile kn. Szybka: automatyczny tryb zaciskania trwa tylko 5 sekund po czym następuje automatyczny powrót tłoka. Mocny napęd gwarantuje optymalną szybkość pracy. Smukła: dzięki kompaktowej budowie praca w szaftach instalacyjnych i innych ekstremalnych rozmieszczeniach instalacji nie stanowi problemu. Lekka: tylko 3,66 kg (z akumulatorem, bez szczęki zaciskowej) dzięki zaawansowanej konstrukcji. Niezawodna: najwyższa jakość wykonania umożliwiła podniesienie progu serwisowego do zacisków. NOWOŚĆ 2 diody doświetlające Wymiary: 445 x 25 x 75 mm Zaciskanie: od Ø 2 do 08 mm (zależne od systemu) Siła zacisku: 32 kn Mocowanie szczęk: obrotowe w zakresie 270 Ciężar: ok. 3,66 kg (bez szczęki) Temperatura pracy: 5 50 C Akumulator: Li-lon 8 V/3 Ah Wytrzymałość baterii: do 60 zacisków (przy rurze stal nierdzewna 28 mm) do 90 zacisków (przy rurze stal nierdzewna 54 mm) Zestaw (nr.5800) składa się z: zaciskarki Romax 3000 bez szczęk zaciskowych, akumulatora 8V/3 Ah i szybkiej ładowarki skompletowanych w walizce z tworzywa sztucznego 8 V akumulator Litowo-jonowy wydajna praca.5800 ROMAX 3000 zestaw bazowy kpl 4 490, ROMAX 3000 zestaw bazowy 230V kpl 4 490, ROMAX 3000 zestaw SV 5, 22, 28 mm kpl 6 90, P ROMAX 3000 zestaw SV 5, 8, 28 mm kpl 6 90, PM ROMAX 3000 zestaw SV 5, 8, 22 mm kpl 6 90, ROMAX 3000 zestaw TH 6, 20, 26 mm kpl 6 540, ROMAX 3000 zestaw U 6, 20, 25 mm kpl 6 440, ROMAX 3000 zestaw M 5, 22, 28 mm kpl 7 25, P ROMAX 3000 zestaw M 5, 8, 28 mm kpl 6 90,00 Wyposażenie dodatkowe.58 Ładowarka 230V 590, Zasilacz sieciowy 230V 390, Akumulator Li-lon 8 V/3 Ah 880,00 Szczęki i pierścienie zaciskowe - patrz strona i 2 ROMAX Compact Kompaktowa zaciskarka elektrohydrauliczna z zasilaniem akumulatorowym Li-lion 4,4 V. Przeznaczona do zaciskania złączek o średnicach do Ø40 mm (tworzywa sztuczne/wielowarstwowe) lub do Ø35 mm (metale). Super lekka: ok. 2,6 kg Wyjątkowo pojemny akumulator Li-Ion Ergonomiczny rozkład ciężaru urządzenia Gumowany uchwy t Zasilanie akumulatorowe lub przez dodatkowy zasilacz (opcja) 4,4 V akumulator litowo-jonowy Wszystkie maszyny Romax Compact z akumulatorami Li-lon Wymiary: tylko 400 x 70 x 90 mm Zaciskanie: do Ø 40 mm tworzywa sztuczne do Ø 35 mm metale (z użyciem pierścienia) Siła zacisku: 9 kn Mocowanie szczęk: obrotowe w zakresie 270 Ciężar: ok. 2,6 kg (bez szczęki) Temperatura pracy: 5 40 C Akumulator: Li-lon 4,4 V/2,6 Ah Wytrzymałość baterii: do 40 zacisków (przy rurze stal nierdzewna 28 mm) Zasilacz wyp. dod.: 230 V, przewód sieciowy dł. 5 m Zestaw (nr.5020) składa się z: zaciskarki ROMAX Compact bez szczęk zaciskowych, akumulatora 4,4 V/2,6 Ah i szybkiej ładowarki, skompletowanych w walizce z tworzywa sztucznego. wydajna praca.5020 ROMAX Compact zestaw bazowy kpl 5 00, ROMAX Compact zestaw SV 5, 22, 28 mm kpl 7 700, ROMAX Compact zestaw M 5, 22, 28 mm kpl 7 700, ROMAX Compact zestaw U 6, 20, 25 mm kpl 6 600, ROMAX Compact zestaw VP 6, 20, 25 mm kpl 7 800, ROMAX Compact zestaw TH 6, 20, 26 mm kpl 7 900,00 Wyposażenie dodatkowe.5037 Zasilacz sieciowy 230 V 540, Akumulator Li-lon 4,4 V/2,6 Ah 750,00 Szczęki i pierścienie zaciskowe - patrz strona i 2 Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 9

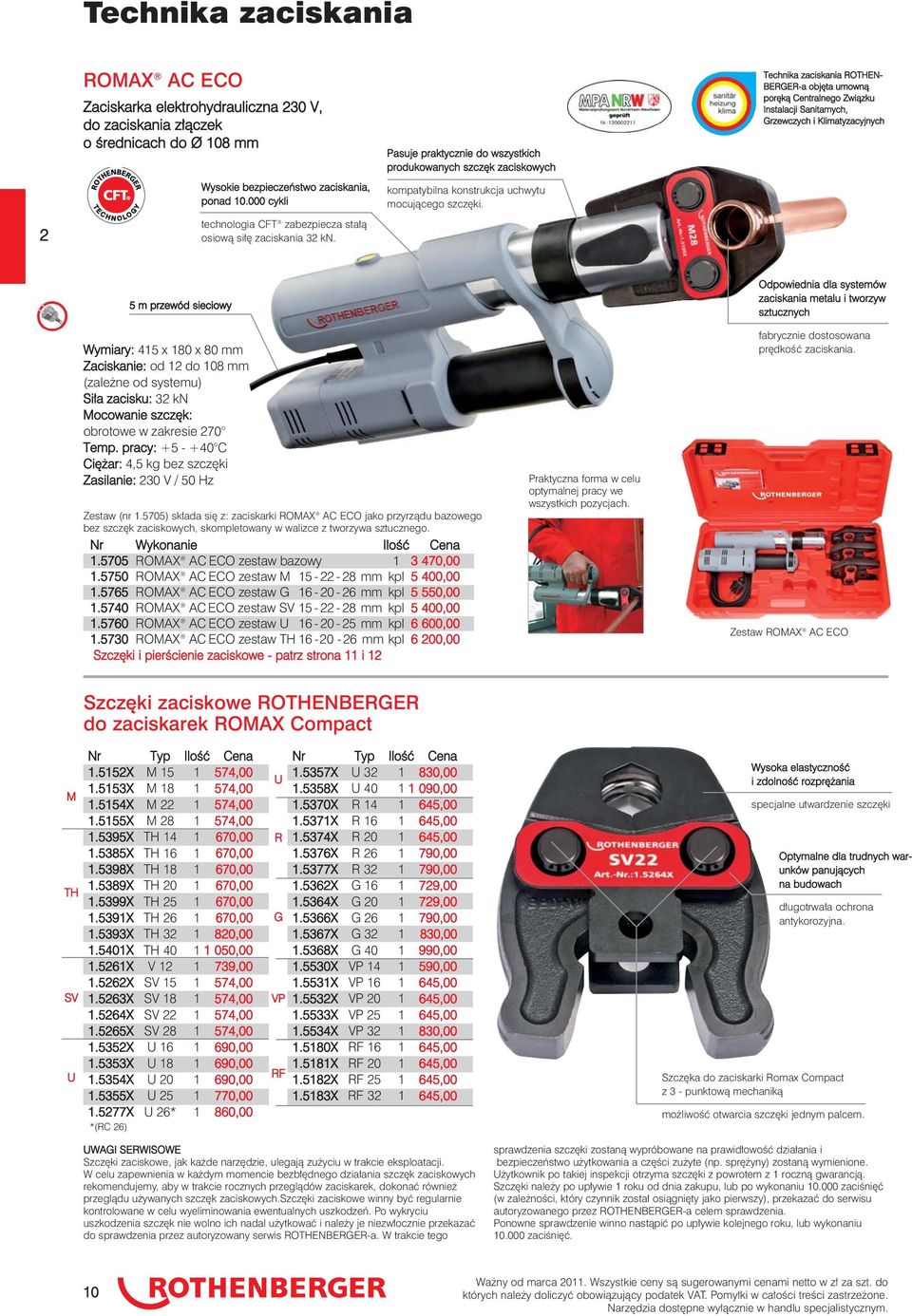

10 Technika zaciskania 2 ROMAX AC ECO Zaciskarka elektrohydrauliczna 230 V, do zaciskania złączek o średnicach do Ø 08 mm Wysokie bezpieczeństwo zaciskania, ponad cykli technologia CFT zabezpiecza stałą osiową siłę zaciskania 32 kn. Pasuje praktycznie do wszystkich produkowanych szczęk zaciskowych kompatybilna konstrukcja uchwytu mocującego szczęki. Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych 5 m przewód sieciowy Odpowiednia dla systemów zaciskania metalu i tworzyw sztucznych Wymiary: 45 x 80 x 80 mm Zaciskanie: od 2 do 08 mm (zależne od systemu) Siła zacisku: 32 kn Mocowanie szczęk: obrotowe w zakresie 270 Temp. pracy: C Ciężar: 4,5 kg bez szczęki Zasilanie: 230 V / 50 Hz Zestaw (nr.5705) składa się z: zaciskarki ROMAX AC ECO jako przyrządu bazowego bez szczęk zaciskowych, skompletowany w walizce z tworzywa sztucznego ROMAX AC ECO zestaw bazowy 3 470, ROMAX AC ECO zestaw M mm kpl 5 400, ROMAX AC ECO zestaw G mm kpl 5 550, ROMAX AC ECO zestaw SV mm kpl 5 400, ROMAX AC ECO zestaw U mm kpl 6 600, ROMAX AC ECO zestaw TH mm kpl 6 200,00 Szczęki i pierścienie zaciskowe - patrz strona i 2 Praktyczna forma w celu optymalnej pracy we wszystkich pozycjach. fabrycznie dostosowana prędkość zaciskania. Zestaw ROMAX AC ECO Szczęki zaciskowe ROTHENBERGER do zaciskarek ROMAX Compact M TH SV U Nr Typ Ilość Cena.552X M 5 574,00.553X M 8 574,00.554X M ,00.555X M , X TH 4 670, X TH 6 670, X TH 8 670, X TH , X TH ,00.539X TH , X TH ,00.540X TH ,00.526X V 2 739, X SV 5 574, X SV 8 574, X SV , X SV , X U 6 690, X U 8 690, X U , X U , X U 26* 860,00 *(RC 26) U R G VP RF Nr Typ Ilość Cena.5357X U , X U , X R 4 645,00.537X R 6 645, X R , X R , X R , X G 6 729, X G , X G , X G , X G , X VP 4 590,00.553X VP 6 645, X VP , X VP , X VP ,00.580X RF 6 645,00.58X RF ,00.582X RF ,00.583X RF ,00 Wysoka elastyczność i zdolność rozprężania specjalne utwardzenie szczęki Optymalne dla trudnych warunków panujących na budowach długotrwała ochrona antykorozyjna. Szczęka do zaciskarki Romax Compact z 3 - punktową mechaniką możliwość otwarcia szczęki jednym palcem. UWAGI SERWISOWE Szczęki zaciskowe, jak każde narzędzie, ulegają zużyciu w trakcie eksploatacji. W celu zapewnienia w każdym momencie bezbłędnego działania szczęk zaciskowych rekomendujemy, aby w trakcie rocznych przeglądów zaciskarek, dokonać również przeglądu używanych szczęk zaciskowych.szczęki zaciskowe winny być regularnie kontrolowane w celu wyeliminowania ewentualnych uszkodzeń. Po wykryciu uszkodzenia szczęk nie wolno ich nadal użytkować i należy je niezwłocznie przekazać do sprawdzenia przez autoryzowany serwis ROTHENBERGER-a. W trakcie tego sprawdzenia szczęki zostaną wypróbowane na prawidłowość działania i bezpieczeństwo użytkowania a części zużyte (np. sprężyny) zostaną wymienione. Użytkownik po takiej inspekcji otrzyma szczęki z powrotem z roczną gwarancją. Szczęki należy po upływie roku od dnia zakupu, lub po wykonaniu zaciśnięć (w zależności, który czynnik został osiągnięty jako pierwszy), przekazać do serwisu autoryzowanego przez ROTHENBERGER-a celem sprawdzenia. Ponowne sprawdzenie winno nastąpić po upływie kolejnego roku, lub wykonaniu zaciśnięć. 0 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

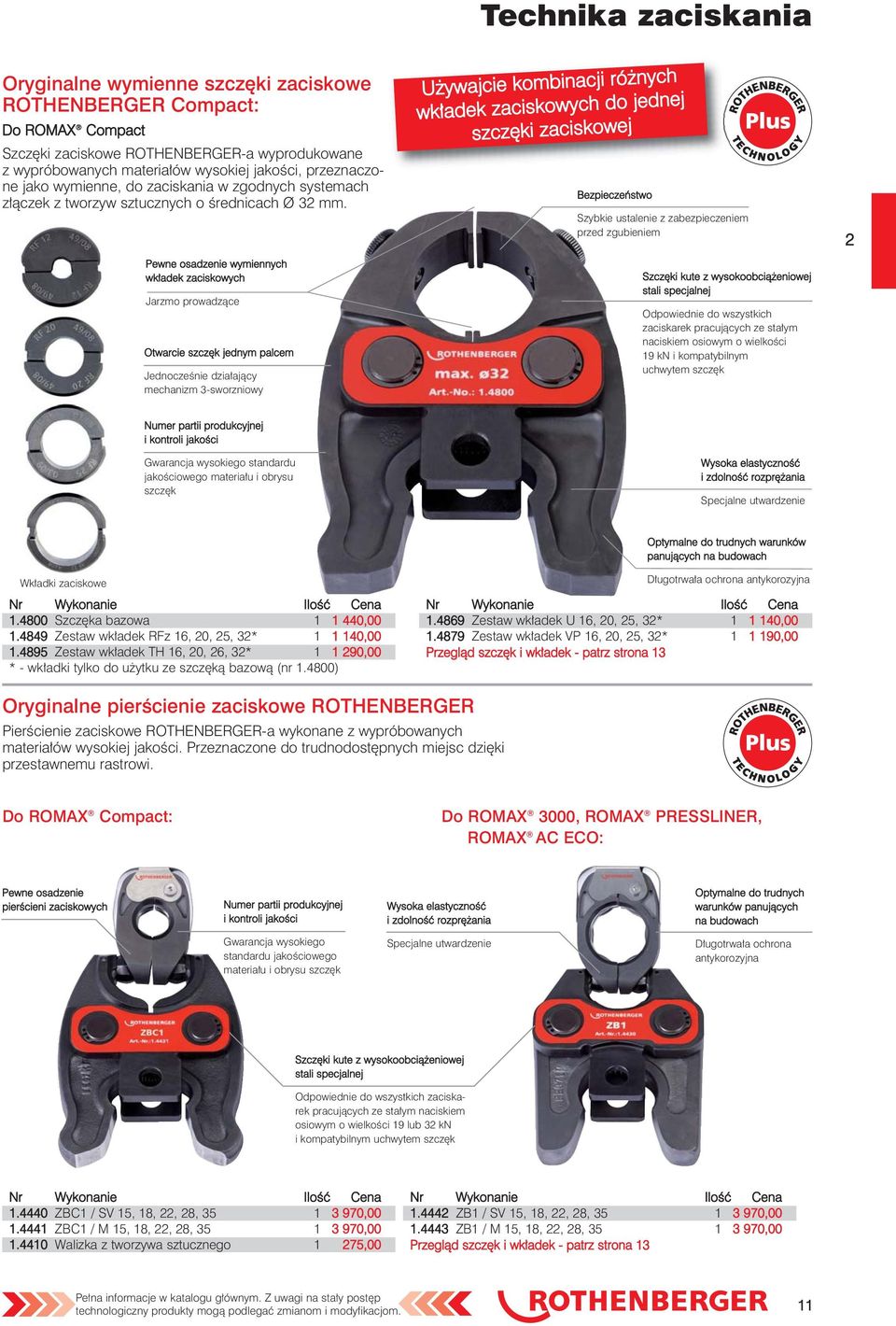

11 Technika zaciskania Oryginalne wymienne szczęki zaciskowe ROTHENBERGER Compact: Do ROMAX Compact Szczęki zaciskowe ROTHENBERGER-a wyprodukowane z wypróbowanych materiałów wysokiej jakości, przezna czo - ne jako wymienne, do zaciskania w zgodnych syste mach złączek z tworzyw sztucznych o średnicach Ø 32 mm. Pewne osadzenie wymiennych wkładek zaciskowych Jarzmo prowadzące Otwarcie szczęk jednym palcem Jednocześnie działający mechanizm 3-sworzniowy Używajcie kombinacji różnych wkładek zaciskowych do jednej szczęki zaciskowej Bezpieczeństwo Szybkie ustalenie z zabezpieczeniem przed zgubieniem Szczęki kute z wysokoobciążeniowej stali specjalnej Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym o wielkości 9 kn i kompatybilnym uchwytem szczęk 2 Numer partii produkcyjnej i kontroli jakości Gwarancja wysokiego standardu jakościowego materiału i obrysu szczęk Wysoka elastyczność i zdolność rozprężania Specjalne utwardzenie Wkładki zaciskowe.4800 Szczęka bazowa 440, Zestaw wkładek RFz 6, 20, 25, 32* 40, Zestaw wkładek TH 6, 20, 26, 32* 290,00 * - wkładki tylko do użytku ze szczęką bazową (nr.4800) Optymalne do trudnych warunków panujących na budowach Długotrwała ochrona antykorozyjna.4869 Zestaw wkładek U 6, 20, 25, 32* 40, Zestaw wkładek VP 6, 20, 25, 32* 90,00 Przegląd szczęk i wkładek - patrz strona 3 Oryginalne pierścienie zaciskowe ROTHENBERGER Pierścienie zaciskowe ROTHENBERGER-a wykonane z wypróbowanych materiałów wysokiej jakości. Przeznaczone do trudnodostępnych miejsc dzięki przestawnemu rastrowi. Do ROMAX Compact: Do ROMAX 3000, ROMAX PRESSLINER, ROMAX AC ECO: Pewne osadzenie pierścieni zaciskowych Numer partii produkcyjnej i kontroli jakości Wysoka elastyczność i zdolność rozprężania Optymalne do trudnych warunków panujących na budowach Gwarancja wysokiego standardu jakościowego materiału i obrysu szczęk Specjalne utwardzenie Długotrwała ochrona antykorozyjna Szczęki kute z wysokoobciążeniowej stali specjalnej Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym o wielkości 9 lub 32 kn i kompatybilnym uchwytem szczęk.4440 ZBC / SV 5, 8, 22, 28, , ZBC / M 5, 8, 22, 28, , Walizka z tworzywa sztucznego 275, ZB / SV 5, 8, 22, 28, , ZB / M 5, 8, 22, 28, ,00 Przegląd szczęk i wkładek - patrz strona 3 Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom.

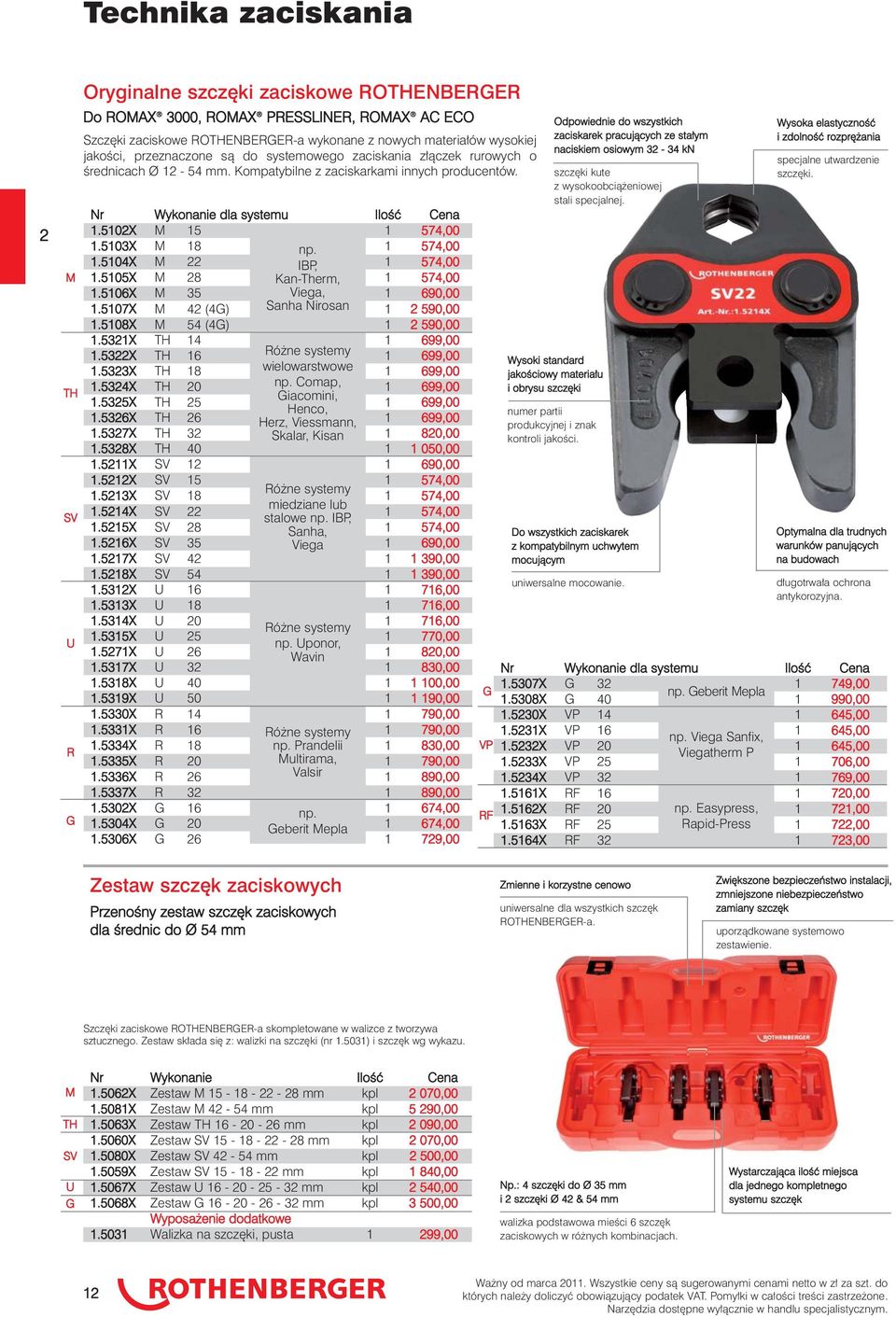

12 Technika zaciskania 2 Oryginalne szczęki zaciskowe ROTHENBERGER Do ROMAX 3000, ROMAX PRESSLINER, ROMAX AC ECO Szczęki zaciskowe ROTHENBERGER-a wykonane z nowych materiałów wysokiej jakości, przeznaczone są do systemowego zaciskania złączek rurowych o średnicach Ø 2-54 mm. Kompatybilne z zaciskarkami innych producentów. Nr Wykonanie dla systemu Ilość Cena.502X M 5 574,00.503X M 8 np. 574,00.504X M 22 IBP, 574,00 M.505X M 28 Kan-Therm, 574,00.506X M 35 Viega, 690,00.507X M 42 (4G) Sanha Nirosan 2 590,00.508X M 54 (4G) 2 590,00.532X TH 4 699, X TH 6 Różne systemy 699, X TH 8 wielowarstwowe 699, X TH 20 np. Comap, 699,00 TH Giacomini,.5325X TH ,00 Henco,.5326X TH 26 Herz, Viessmann, 699, X TH 32 Skalar, Kisan 820, X TH ,00.52X SV 2 690,00.522X SV 5 574,00 Różne systemy.523x SV 8 574,00 miedziane lub.524x SV ,00 SV stalowe np. IBP,.525X SV 28 Sanha, 574,00.526X SV 35 Viega 690,00.527X SV ,00.528X SV ,00.532X U 6 Uponor Unipipe 76,00.533X U 8 Wavin Future/Tigris 76,00 U.534X U 20 różne inne 76,00 Różne systemy.535x U 25 różne inne 770,00 np. Uponor,.527X U 26 różne inne Wavin 820,00.537X U 32 różne inne 830,00.538X U 40 różne inne 00,00.539X U 50 różne inne 90, X R 4 790,00.533X R 6 Różne systemy 790, X R 8 np. Prandelii 830,00 R.5335X R 20 Multirama, 790, X R 26 Valsir 890, X R ,00 G.5302X G 6 np. 674, X G 20 Geberit Mepla 674, X G ,00 Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym kn szczęki kute z wysokoobciążeniowej stali specjalnej. Wysoki standard jakościowy materiału i obrysu szczęki numer partii produkcyjnej i znak kontroli jakości. Do wszystkich zaciskarek z kompatybilnym uchwytem mocującym uniwersalne mocowanie. Wysoka elastyczność i zdolność rozprężania specjalne utwardzenie szczęki. Optymalna dla trudnych warunków panujących na budowach długotrwała ochrona antykorozyjna. Nr Wykonanie dla systemu Ilość Cena G.5307X G ,00 np. Geberit Mepla.5308X G , X VP 4 645,00 VP.523X VP 6 645,00 np. Viega Sanfix,.5232X VP ,00 Viegatherm P.5233X VP , X VP ,00.56X RF 6 720,00 RF.562X RF 20 np. Easypress, 72,00.563X RF 25 Rapid-Press 722,00.564X RF ,00 Zestaw szczęk zaciskowych Przenośny zestaw szczęk zaciskowych dla średnic do Ø 54 mm Zmienne i korzystne cenowo uniwersalne dla wszystkich szczęk ROTHENBERGER-a. Zwiększone bezpieczeństwo instalacji, zmniejszone niebezpieczeństwo zamiany szczęk uporządkowane systemowo zestawienie. Szczęki zaciskowe ROTHENBERGER-a skompletowane w walizce z tworzywa sztucznego. Zestaw składa się z: walizki na szczęki (nr.503) i szczęk wg wykazu. M TH SV U G.5062X Zestaw M mm kpl 2 070,00.508X Zestaw M mm kpl 5 290, X Zestaw TH mm kpl 2 090, X Zestaw SV mm kpl 2 070, X Zestaw SV mm kpl 2 500, X Zestaw SV mm kpl 840, X Zestaw U mm kpl 2 540, X Zestaw G mm kpl 3 500,00 Wyposażenie dodatkowe.503 Walizka na szczęki, pusta 299,00 Np.: 4 szczęki do Ø 35 mm i 2 szczęki Ø 42 & 54 mm walizka podstawowa mieści 6 szczęk zaciskowych w różnych kombinacjach. Wystarczająca ilość miejsca dla jednego kompletnego systemu szczęk 2 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

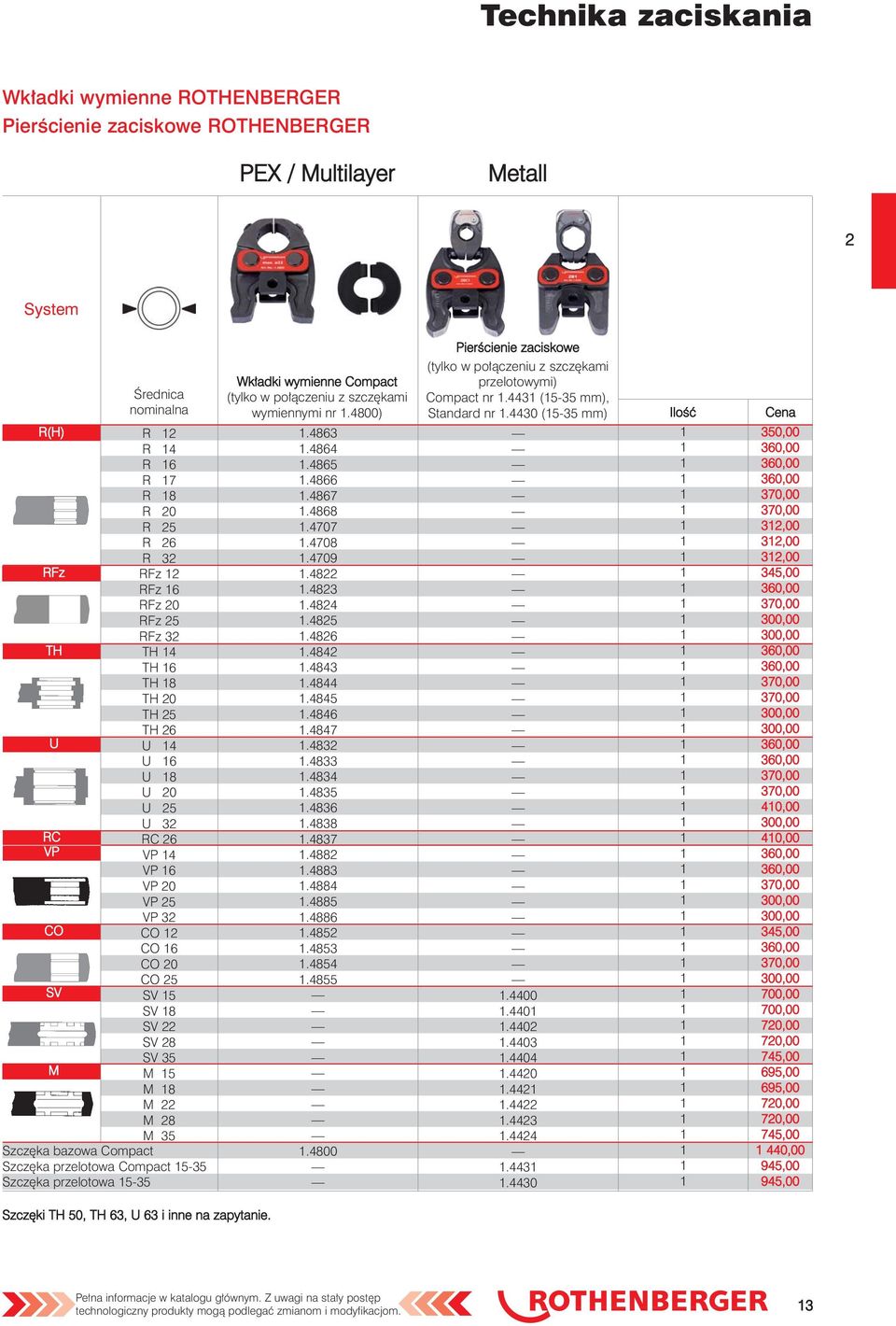

13 Technika zaciskania Wkładki wymienne ROTHENBERGER Pierścienie zaciskowe ROTHENBERGER PEX / Multilayer Metall 2 System R(H) RFz TH U RC VP CO SV M Średnica nominalna R 2 R 4 R 6 R 7 R 8 R 20 R 25 R 26 R 32 RFz 2 RFz 6 RFz 20 RFz 25 RFz 32 TH 4 TH 6 TH 8 TH 20 TH 25 TH 26 U 4 U 6 U 8 U 20 U 25 U 32 RC 26 VP 4 VP 6 VP 20 VP 25 VP 32 CO 2 CO 6 CO 20 CO 25 SV 5 SV 8 SV 22 SV 28 SV 35 M 5 M 8 M 22 M 28 M 35 Szczęka bazowa Compact Szczęka przelotowa Compact 5-35 Szczęka przelotowa 5-35 Pierścienie zaciskowe (tylko w połączeniu z szczękami Wkładki wymienne Compact (tylko w połączeniu z szczękami wymiennymi nr.4800) przelotowymi) Compact nr.443 (5-35 mm), Standard nr.4430 (5-35 mm) Ilość Cena ,00 360,00 360,00 360,00 370,00 370,00 32,00 32,00 32,00 345,00 360,00 370,00 300,00 300,00 360,00 360,00 370,00 370,00 300,00 300,00 360,00 360,00 370,00 370,00 40,00 300,00 40,00 360,00 360,00 370,00 300,00 300,00 345,00 360,00 370,00 300,00 700,00 700,00 720,00 720,00 745,00 695,00 695,00 720,00 720,00 745,00 440,00 945,00 945,00 Szczęki TH 50, TH 63, U 63 i inne na zapytanie. Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 3

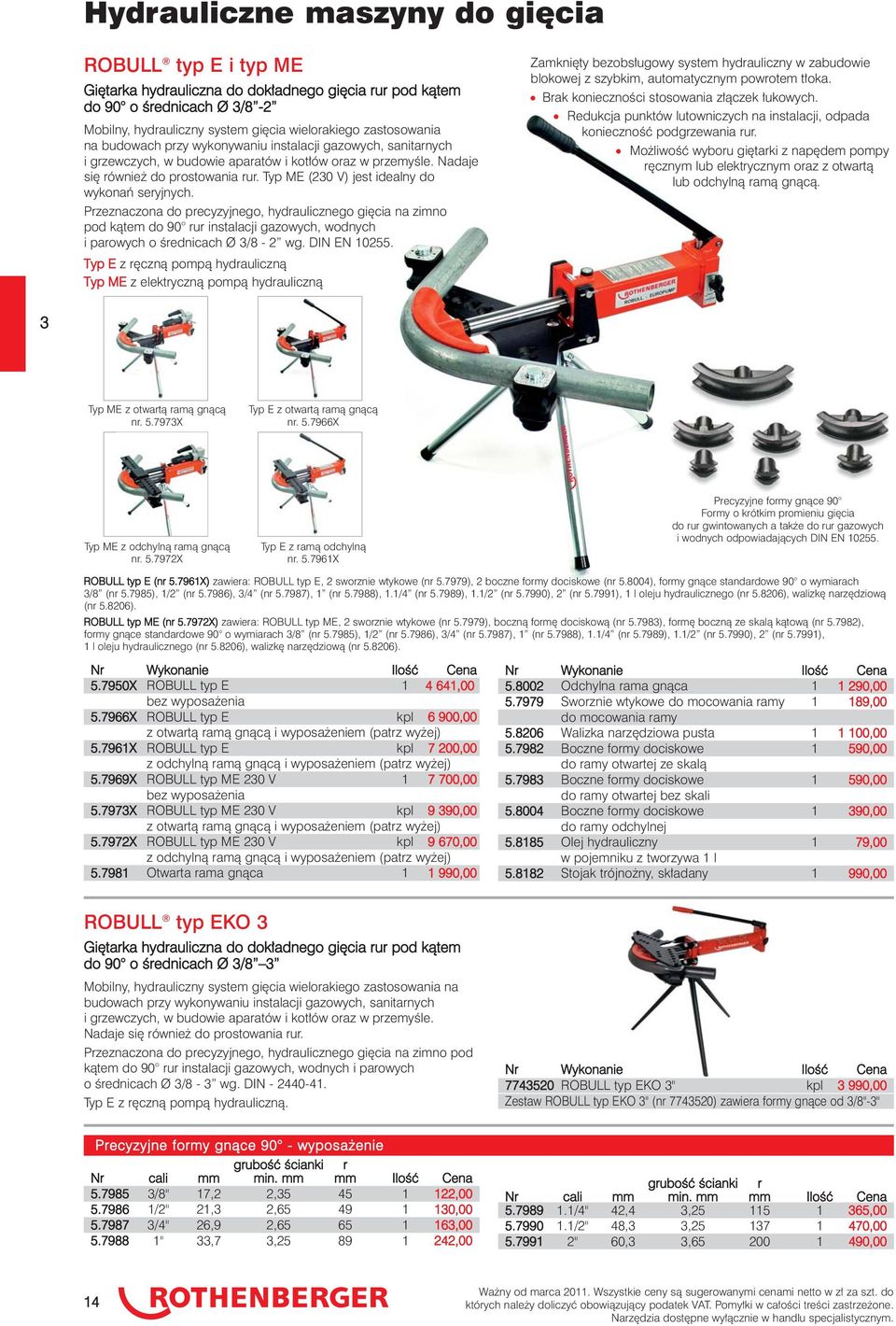

14 Hydrauliczne maszyny do gięcia ROBULL typ E i typ ME Giętarka hydrauliczna do dokładnego gięcia rur pod kątem do 90 o średnicach Ø 3/8-2 Mobilny, hydrauliczny system gięcia wielorakiego zastosowania na budowach przy wykonywaniu instalacji gazowych, sanitarnych i grzewczych, w budowie aparatów i kotłów oraz w przemyśle. Nadaje się również do prostowania rur. Typ ME (230 V) jest idealny do wykonań seryjnych. Przeznaczona do precyzyjnego, hydraulicznego gięcia na zimno pod kątem do 90 rur instalacji gazowych, wodnych i parowych o średnicach Ø 3/8-2 wg. DIN EN Typ E z ręczną pompą hydrauliczną Typ ME z elektryczną pompą hydrauliczną Zamknięty bezobsługowy system hydrauliczny w zabudowie blokowej z szybkim, automatycznym powrotem tłoka. Brak konieczności stosowania złączek łukowych. Redukcja punktów lutowniczych na instalacji, odpada konieczność podgrzewania rur. Możliwość wyboru giętarki z napędem pompy ręcznym lub elektrycznym oraz z otwartą lub odchylną ramą gnącą. 3 Typ ME z otwartą ramą gnącą nr X Typ E z otwartą ramą gnącą nr X Typ ME z odchylną ramą gnącą nr X Typ E z ramą odchylną nr X Precyzyjne formy gnące 90 Formy o krótkim promieniu gięcia do rur gwintowanych a także do rur gazowych i wodnych odpowiadających DIN EN ROBULL typ E (nr 5.796X) zawiera: ROBULL typ E, 2 sworznie wtykowe (nr ), 2 boczne formy dociskowe (nr ), formy gnące standardowe 90 o wymiarach 3/8 (nr ), /2 (nr ), 3/4 (nr ), (nr ),./4 (nr ),./2 (nr ), 2 (nr 5.799), l oleju hydraulicznego (nr ), walizkę narzędziową (nr ). ROBULL typ ME (nr X) zawiera: ROBULL typ ME, 2 sworznie wtykowe (nr ), boczną formę dociskową (nr ), formę boczną ze skalą kątową (nr ), formy gnące standardowe 90 o wymiarach 3/8 (nr ), /2 (nr ), 3/4 (nr ), (nr ),./4 (nr ),./2 (nr ), 2 (nr 5.799), l oleju hydraulicznego (nr ), walizkę narzędziową (nr ) X ROBULL typ E 4 64,00 bez wyposażenia X ROBULL typ E kpl 6 900,00 z otwartą ramą gnącą i wyposażeniem (patrz wyżej) 5.796X ROBULL typ E kpl 7 200,00 z odchylną ramą gnącą i wyposażeniem (patrz wyżej) X ROBULL typ ME 230 V 7 700,00 bez wyposażenia X ROBULL typ ME 230 V kpl 9 390,00 z otwartą ramą gnącą i wyposażeniem (patrz wyżej) X ROBULL typ ME 230 V kpl 9 670,00 z odchylną ramą gnącą i wyposażeniem (patrz wyżej) Otwarta rama gnąca 990, Odchylna rama gnąca 290, Sworznie wtykowe do mocowania ramy 89,00 do mocowania ramy Walizka narzędziowa pusta 00, Boczne formy dociskowe 590,00 do ramy otwartej ze skalą Boczne formy dociskowe 590,00 do ramy otwartej bez skali Boczne formy dociskowe 390,00 do ramy odchylnej Olej hydrauliczny 79,00 w pojemniku z tworzywa l Stojak trójnożny, składany 990,00 ROBULL typ EKO 3 Giętarka hydrauliczna do dokładnego gięcia rur pod kątem do 90 o średnicach Ø 3/8 3 Mobilny, hydrauliczny system gięcia wielorakiego zastosowania na budowach przy wykonywaniu instalacji gazowych, sanitarnych i grzewczych, w budowie aparatów i kotłów oraz w przemyśle. Nadaje się również do prostowania rur. Przeznaczona do precyzyjnego, hydraulicznego gięcia na zimno pod kątem do 90 rur instalacji gazowych, wodnych i parowych o średnicach Ø 3/8-3 wg. DIN Typ E z ręczną pompą hydrauliczną ROBULL typ EKO 3" kpl 3 990,00 Zestaw ROBULL typ EKO 3" (nr ) zawiera formy gnące od 3/8"-3" Precyzyjne formy gnące 90 - wyposażenie grubość ścianki r Nr cali mm min. mm mm Ilość Cena /8" 7,2 2, , /2" 2,3 2, , /4" 26,9 2, , " 33,7 3, ,00 grubość ścianki r Nr cali mm min. mm mm Ilość Cena /4" 42,4 3, , /2" 48,3 3, , " 60,3 3, ,00 4 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

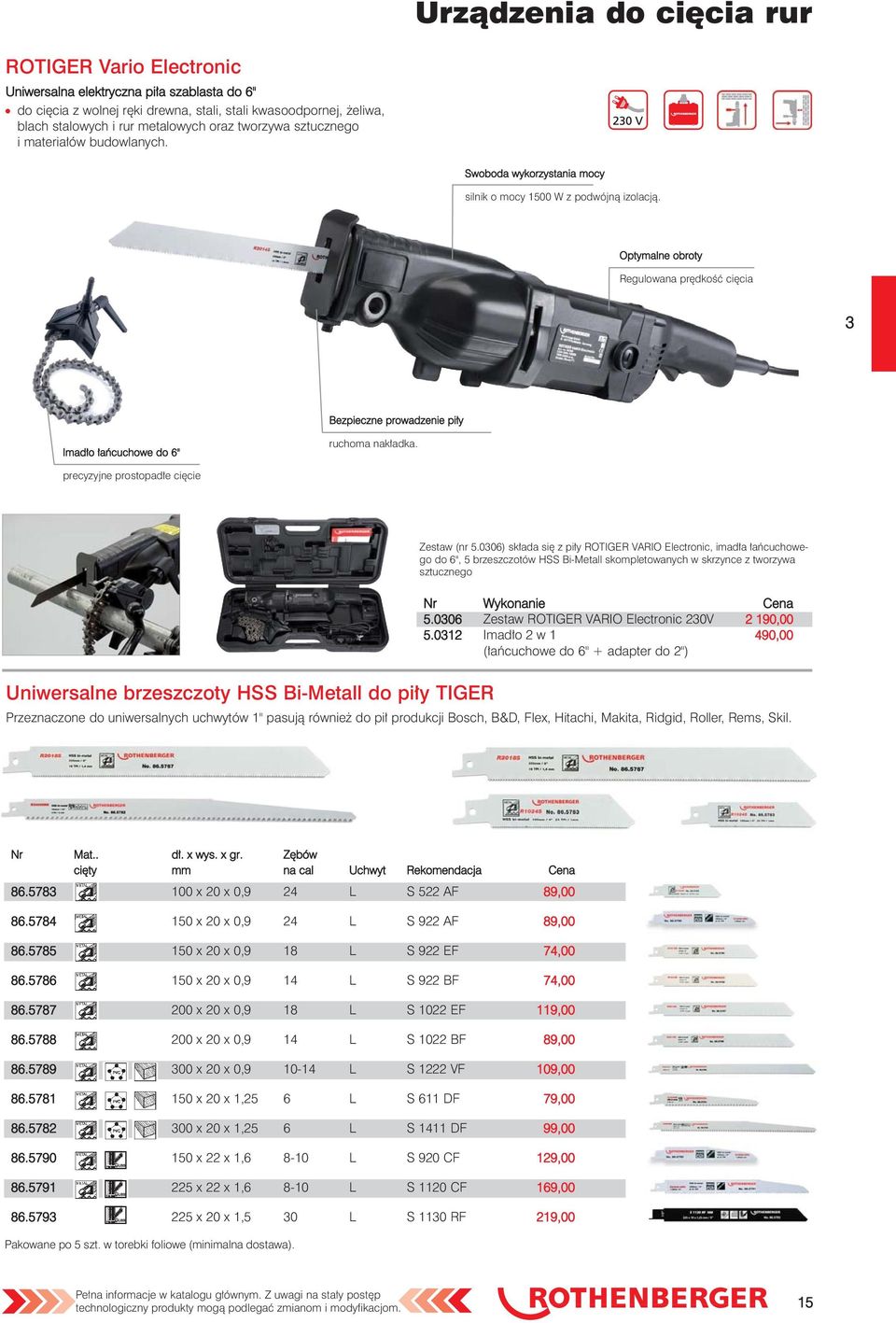

15 Urządzenia do cięcia rur ROTIGER Vario Electronic Uniwersalna elektryczna piła szablasta do 6" do cięcia z wolnej ręki drewna, stali, stali kwasoodpornej, żeliwa, blach stalowych i rur metalowych oraz tworzywa sztucznego i materiałów budowlanych. Swoboda wykorzystania mocy silnik o mocy 500 W z podwójną izolacją. Optymalne obroty Regulowana prędkość cięcia 3 Bezpieczne prowadzenie piły Imadło łańcuchowe do 6" ruchoma nakładka. precyzyjne prostopadłe cięcie Uniwersalne brzeszczoty HSS Bi-Metall do piły TIGER Zestaw (nr ) składa się z piły ROTIGER VARIO Electronic, imadła łańcu cho we - go do 6", 5 brzeszczotów HSS Bi-Metall skompletowanych w skrzynce z tworzywa sztucznego Nr Wykonanie Cena Zestaw ROTIGER VARIO Electronic 230V 2 90, Imadło 2 w 490,00 (łańcuchowe do 6" + adapter do 2") Przeznaczone do uniwersalnych uchwytów " pasują również do pił produkcji Bosch, B&D, Flex, Hitachi, Makita, Ridgid, Roller, Rems, Skil. Nr Mat.. dł. x wys. x gr. Zębów cięty mm na cal Uchwyt Rekomendacja Cena x 20 x 0,9 24 L S 522 AF 89, x 20 x 0,9 24 L S 922 AF 89, x 20 x 0,9 8 L S 922 EF 74, x 20 x 0,9 4 L S 922 BF 74, x 20 x 0,9 8 L S 022 EF 9, x 20 x 0,9 4 L S 022 BF 89, x 20 x 0,9 0-4 L S 222 VF 09, x 20 x,25 6 L S 6 DF 79, x 20 x,25 6 L S 4 DF 99, x 22 x,6 8-0 L S 920 CF 29,00 Guss x 22 x,6 8-0 L S 20 CF 69,00 Guss Guss 225 x 20 x,5 30 L S 30 RF 29,00 Pakowane po 5 szt. w torebki foliowe (minimalna dostawa). Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 5

16 Urządzenia do cięcia rur PIPECUT 70 / 70 EC / 200 U / 360 Pro Przenośna przecinarka do rur o średnicach do Ø 360 mm Idealna przecinarka do jednoosobowego cięcia rur z następujących materiałów: stali, miedzi, żeliwa, aluminium, stali nierdzewnej i tworzyw sztucznych (PIPECUT 70/200 U do rur o grubości ścianki do 2 mm, PIPECUT 360 Pro do rur o grubości ścianki do 27 mm). Do szybkiego przecinania wszystkich rur o średnicach od Ø 5 mm do Ø 70 mm (PIPECUT 70) lub Ø 20 mm do Ø 220 mm (PIPECUT 200 U) oraz Ø 75 mm do Ø 360 mm (PIPECUT 360 Pro). Przecinarka PIPECUT 70 Electronic Control umożliwia dodatkowo, dzięki 6-stopniowo regulowanej prędkości obrotowej tarczy tnącej, perfekcyjne przecinanie rur wykonanych ze stali nierdzewnej. Szybko lekko precyzyjnie Minimalne iskrzenie i małe nagrzewanie się ciętego materiału, brak korozji Brak wpływu na przecinany materiał ciepła wydzielającego się w trakcie cięcia. Zabezpiecza piłę i wyłącza ją 3 Wyłącznik przeciążeniowy. Tarcza tnąca znajduje się zawsze we właściwej pozycji Gwarantowane cięcie pod kątem 90 Samoprowadząca tarcza tnąca Samozakleszczająca się rama prowadząca. Nie jest potrzebne gratowanie rury po cięciu Precyzyjna nastawa ręczna PIPECUT w torbie narzędziowej Widok cięcia przecinarką 220 U Widok cięcia przecinarką 360 Pro Przecinarka PIPECUT 360 Pro Zestaw zawiera: PIPECUT, torbę nylonową, 4 prowadnice i tarczę tnącą TCT Zestaw PIPECUT 70 kpl 4 949, Zestaw PIPECUT 70 Electronic Control kpl 7 200, Zestaw PIPECUT 200 U kpl 8 490, Zestaw PIPECUT 360 Pro kpl 990,00 Tarcze do piły PIPECUT TCT - uniwersalna tarcza widiowa z węglików spiekanych. Do cięcia stali i tworzyw sztucznych. Tarcza ceramiczna - przeznaczona również do cięcia rur ze stali nierdzewnej (specjalnej). Tarcza diamentowa - przeznaczona do cięcia rur z żeliwa i kamionki. Piła tarczowa do pracy suchej 5" Piła z tarczą z zębami z węglika spiekanego, do cięcia szerokiej gamy materiałów, pracująca na sucho bez konieczności jakichkolwiek środków smarujących. Parametry W wersji podstawowej dostarczana z jedną tarczą z uzębieniem z węglika spiekanego bardzo wysokiej twardości, trwałości i odporności na wycieranie. Zapewnia gładkie i suche cięcia w każdym materiale, głównie: stal, miedź, aluminium, plastik Wysoka prędkość cięcia bez zadziorów Nastawny kąt cięcia pomiędzy Bezpieczeństwo cięcia dzięki nastawnej osłonie tarczy System szybkiego mocowania ciętego przedmiotu Dane techniczne Moc: 2200 W Prędkość: 300 obr/min Maksymalny zakres cięcie: 30 mm Średnica cięcia przy 90 = 30 mm (00 mm przy kącie 45 ) Tarcza tnąca TCT 40 x , Tarcza tnąca ceramiczna 40 x , Tarcza tnąca diamentowa 40 x , Tarcza tnąca TCT 65 x 62 do 360 Pro 090,00 Nr Wykonanie Cena 5860 Piła 5" 3 450, D Tarcza tnąca 5" 960,00 6 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

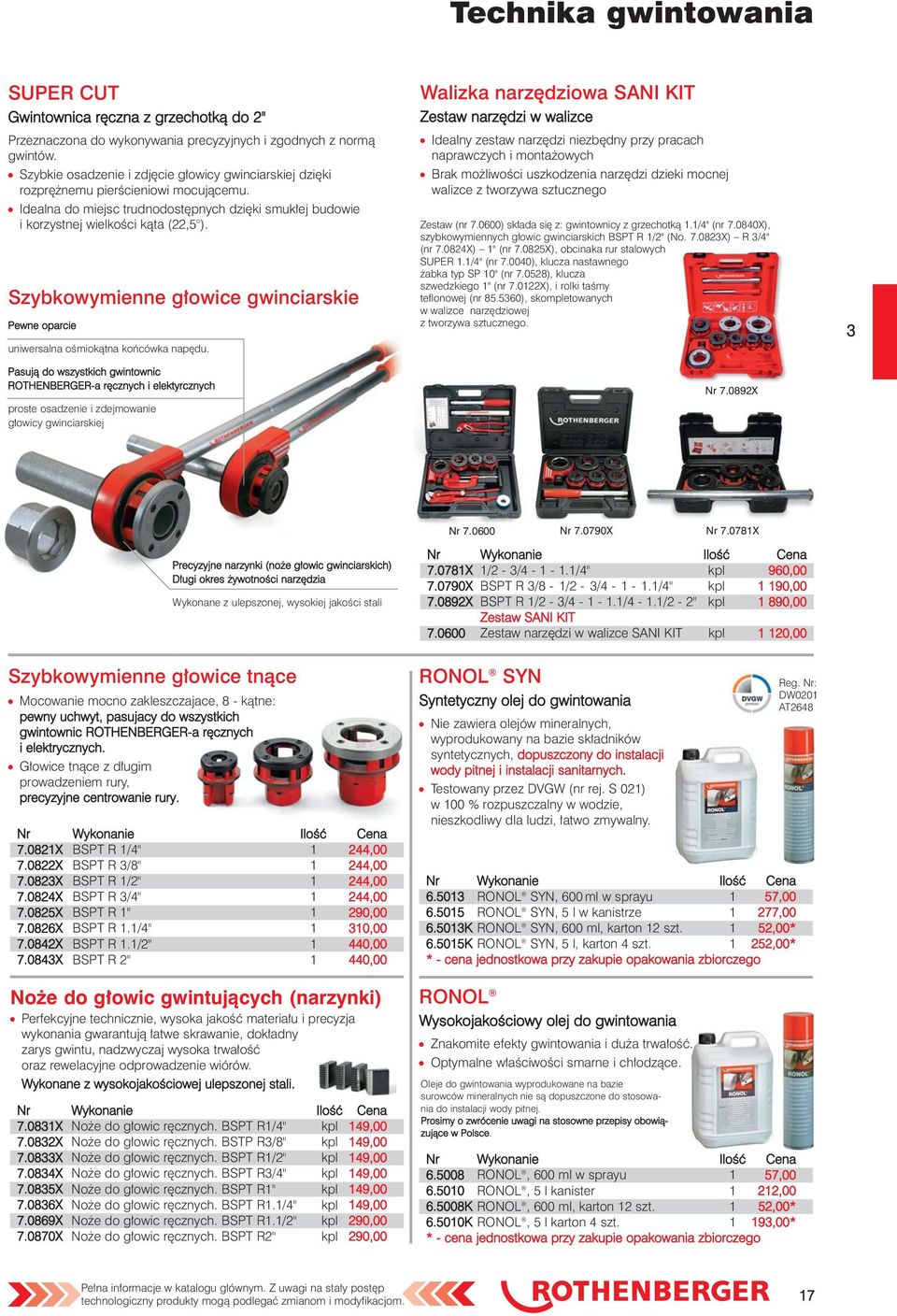

17 Technika gwintowania SUPER CUT Gwintownica ręczna z grzechotką do 2" Przeznaczona do wykonywania precyzyjnych i zgodnych z normą gwintów. Szybkie osadzenie i zdjęcie głowicy gwinciarskiej dzięki rozprężnemu pierścieniowi mocującemu. Idealna do miejsc tru dnodostępnych dzięki smukłej budowie i korzystnej wielkości kąta (22,5 ). Szybkowymienne głowice gwinciarskie Pewne oparcie uniwersalna ośmiokątna końcówka napędu. Pasują do wszystkich gwintownic ROTHENBERGER-a ręcznych i elektyrcznych proste osadzenie i zdejmowanie głowicy gwinciarskiej Walizka narzędziowa SANI KIT Zestaw narzędzi w walizce Idealny zestaw narzędzi niezbędny przy pracach naprawczych i montażowych Brak możliwości uszkodzenia narzędzi dzieki mocnej walizce z tworzywa sztucznego Zestaw (nr ) składa się z: gwintownicy z grzechotką./4" (nr X), szybkowymiennych głowic gwinciarskich BSPT R /2" (No X) R 3/4" (nr X) " (nr X), obcinaka rur stalowych SUPER./4" (nr ), klucza nastawnego żabka typ SP 0" (nr ), klucza szwedzkiego " (nr 7.022X), i rolki taśmy teflonowej (nr ), skompletowanych w walizce narzędziowej z tworzywa sztucznego. Nr X 3 Precyzyjne narzynki (noże głowic gwinciarskich) Długi okres żywotności narzędzia Wykonane z ulepszonej, wysokiej jakości stali Nr Nr X Nr 7.078X 7.078X /2-3/4 - -./4" kpl 960, X BSPT R 3/8 - /2-3/4 - -./4" kpl 90, X BSPT R /2-3/4 - -./4 -./2-2" kpl 890,00 Zestaw SANI KIT Zestaw narzędzi w walizce SANI KIT kpl 20,00 Szybkowymienne głowice tnące Mocowanie mocno zakleszczajace, 8 - kątne: pewny uchwyt, pasujacy do wszystkich gwintownic ROTHENBERGER-a ręcznych i elektrycznych. Głowice tnące z długim prowadzeniem rury, precyzyjne centrowanie rury X BSPT R /4" 244, X BSPT R 3/8" 244, X BSPT R /2" 244, X BSPT R 3/4" 244, X BSPT R " 290, X BSPT R./4" 30, X BSPT R./2" 440, X BSPT R 2" 440,00 Noże do głowic gwintujących (narzynki) Perfekcyjne technicznie, wysoka jakość materiału i precyzja wykonania gwarantują łatwe skrawanie, dokładny zarys gwintu, nadzwyczaj wysoka trwałość oraz rewelacyjne odprowadzenie wiórów. Wykonane z wysokojakościowej ulepszonej stali X Noże do głowic ręcznych. BSPT R/4" kpl 49, X Noże do głowic ręcznych. BSTP R3/8" kpl 49, X Noże do głowic ręcznych. BSPT R/2" kpl 49, X Noże do głowic ręcznych. BSPT R3/4" kpl 49, X Noże do głowic ręcznych. BSPT R" kpl 49, X Noże do głowic ręcznych. BSPT R./4" kpl 49, X Noże do głowic ręcznych. BSPT R./2" kpl 290, X Noże do głowic ręcznych. BSPT R2" kpl 290,00 RONOL SYN Syntetyczny olej do gwintowania Nie zawiera olejów mineralnych, wyprodukowany na bazie składników syntetycznych, dopuszczony do instalacji wody pitnej i instalacji sanitarnych. Testowany przez DVGW (nr rej. S 02) w 00 % rozpuszczalny w wodzie, nieszkodliwy dla ludzi, łatwo zmywalny. Reg. Nr: DW020 AT RONOL SYN, 600 ml w sprayu 57, RONOL SYN, 5 l w kanistrze 277, K RONOL SYN, 600 ml, karton 2 szt. 52,00* 6.505K RONOL SYN, 5 l, karton 4 szt. 252,00* * - cena jednostkowa przy zakupie opakowania zbiorczego RONOL Wysokojakościowy olej do gwintowania Znakomite efekty gwintowania i duża trwałość. Optymalne właściwości smarne i chłodzące. Oleje do gwintowania wyprodukowane na bazie surowców mineralnych nie są dopuszczone do stosowania do instalacji wody pitnej. Prosimy o zwrócenie uwagi na stosowne przepisy obowiązujące w Polsce RONOL, 600 ml w sprayu 57, RONOL, 5 l kanister 22, K RONOL, 600 ml, karton 2 szt. 52,00* 6.500K RONOL, 5 l karton 4 szt. 93,00* * - cena jednostkowa przy zakupie opakowania zbiorczego Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 7

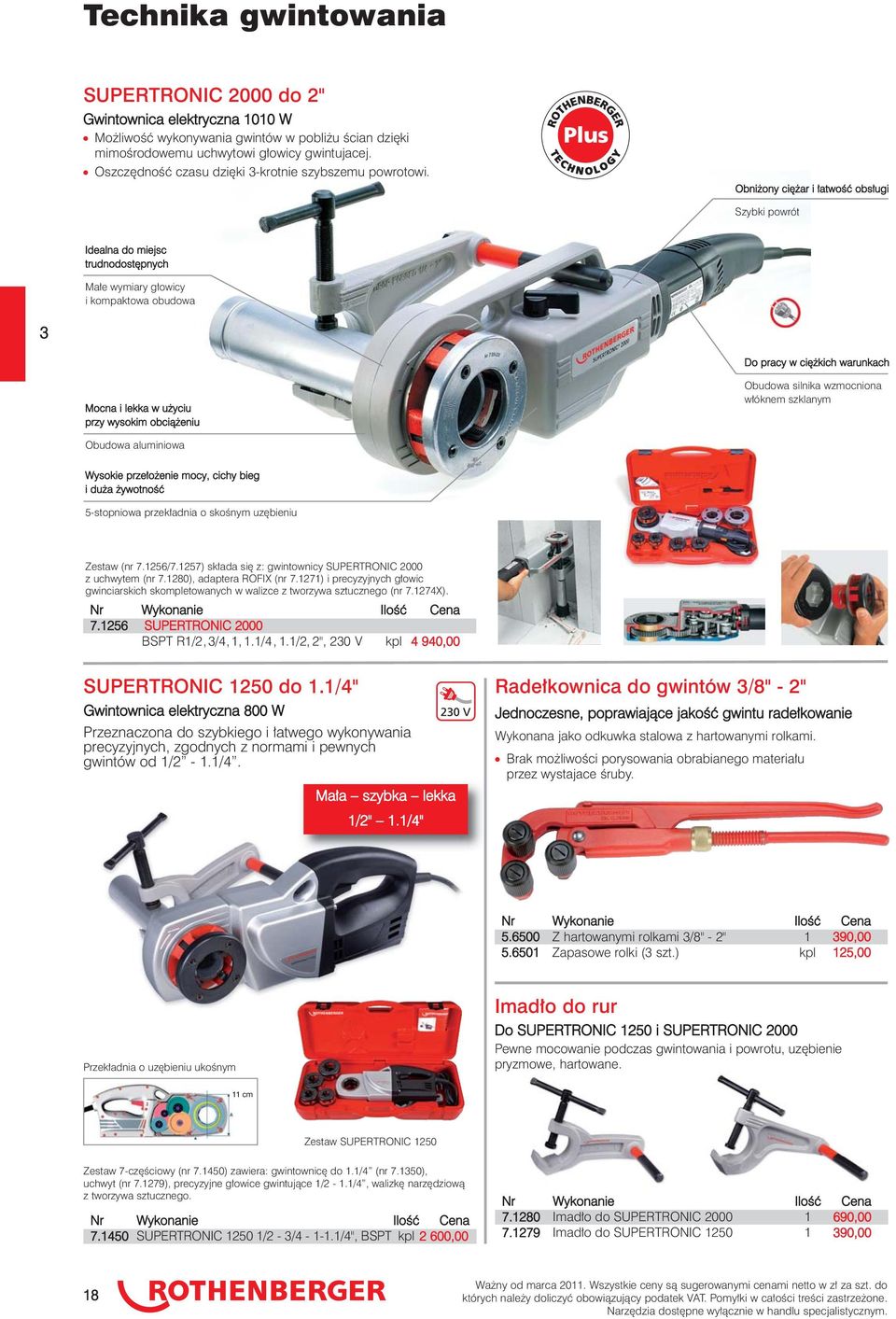

18 Technika gwintowania SUPERTRONIC 2000 do 2" Gwintownica elektryczna 00 W Możliwość wykonywania gwintów w pobliżu ścian dzięki mimośrodowemu uchwytowi głowicy gwintujacej. Oszczędność czasu dzięki 3-krotnie szybszemu powrotowi. Obniżony ciężar i łatwość obsługi Szybki powrót Idealna do miejsc trudnodostępnych Małe wymiary głowicy i kompaktowa obudowa 3 Do pracy w ciężkich warunkach Mocna i lekka w użyciu przy wysokim obciążeniu Obudowa silnika wzmocniona włóknem szklanym Obudowa aluminiowa Wysokie przełożenie mocy, cichy bieg i duża żywotność 5-stopniowa przekładnia o skośnym uzębieniu Zestaw (nr 7.256/7.257) składa się z: gwintownicy SUPERTRONIC 2000 z uchwytem (nr 7.280), adaptera ROFIX (nr 7.27) i precyzyjnych głowic gwinciarskich skompletowanych w walizce z tworzywa sztucznego (nr 7.274X) SUPERTRONIC 2000 BSPT R/2,3/4,,./4,./2, 2", 230 V kpl 4 940,00 SUPERTRONIC 250 do./4" Gwintownica elektryczna 800 W Przeznaczona do szybkiego i łatwego wykonywania precyzyjnych, zgodnych z normami i pewnych gwintów od /2 -./4. Mała szybka lekka /2"./4" Radełkownica do gwintów 3/8" - 2" Jednoczesne, poprawiające jakość gwintu radełkowanie Wykonana jako odkuwka stalowa z hartowanymi rolkami. Brak możliwości porysowania obrabianego materiału przez wystajace śruby Z hartowanymi rolkami 3/8" - 2" 390, Zapasowe rolki (3 szt.) kpl 25,00 Przekładnia o uzębieniu ukośnym Imadło do rur Do SUPERTRONIC 250 i SUPERTRONIC 2000 Pewne mocowanie podczas gwintowania i powrotu, uzębienie pryzmowe, hartowane. cm Zestaw SUPERTRONIC 250 Zestaw 7-częściowy (nr 7.450) zawiera: gwintownicę do./4 (nr 7.350), uchwyt (nr 7.279), precyzyjne głowice gwintujące /2 -./4, walizkę narzędziową z tworzywa sztucznego SUPERTRONIC 250 /2-3/4 - -./4", BSPT kpl 2 600, Imadło do SUPERTRONIC , Imadło do SUPERTRONIC ,00 8 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

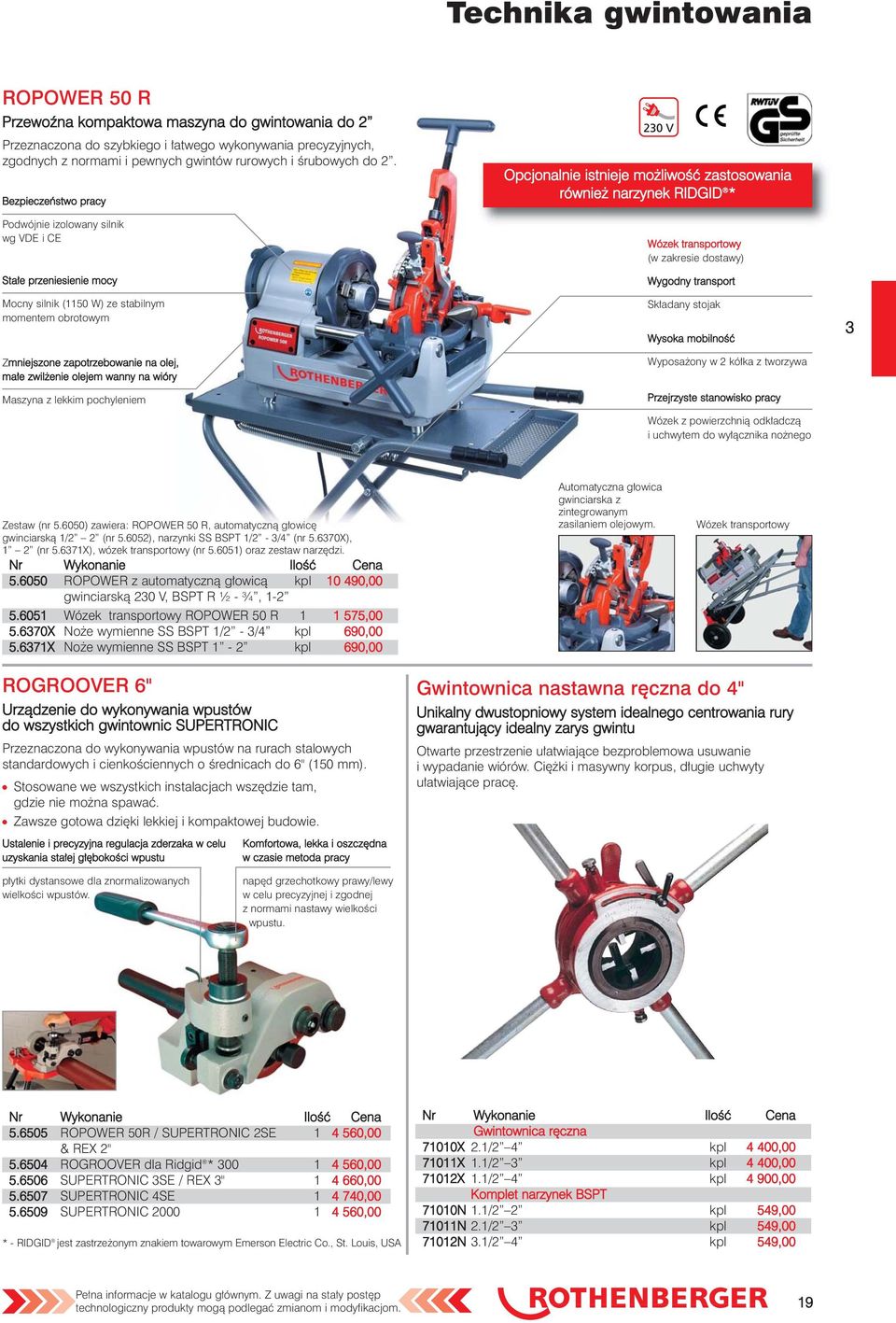

19 Technika gwintowania ROPOWER 50 R Przewoźna kompaktowa maszyna do gwintowania do 2 Przeznaczona do szybkiego i łatwego wykonywania precyzyjnych, zgodnych z normami i pewnych gwintów rurowych i śrubowych do 2. Bezpieczeństwo pracy Podwójnie izolowany silnik wg VDE i CE Stałe przeniesienie mocy Mocny silnik (50 W) ze stabilnym momentem obrotowym Zmniejszone zapotrzebowanie na olej, małe zwilżenie olejem wanny na wióry Maszyna z lekkim pochyleniem Opcjonalnie istnieje możliwość zastosowania również narzynek RIDGID * Wózek transportowy (w zakresie dostawy) Wygodny transport Składany stojak Wysoka mobilność Wyposażony w 2 kółka z tworzywa Przejrzyste stanowisko pracy Wózek z powierzchnią odkładczą i uchwytem do wyłącznika nożnego 3 Zestaw (nr ) zawiera: ROPOWER 50 R, automatyczną głowicę gwinciarską /2 2 (nr ), narzynki SS BSPT /2-3/4 (nr X), 2 (nr 5.637X), wózek transportowy (nr 5.605) oraz zestaw narzędzi ROPOWER z automatyczną głowicą kpl 0 490,00 gwinciarską 230 V, BSPT R ½ - ¾, Wózek transportowy ROPOWER 50 R 575, X Noże wymienne SS BSPT /2-3/4 kpl 690, X Noże wymienne SS BSPT - 2 kpl 690,00 Automatyczna głowica gwinciarska z zintegrowanym zasilaniem olejowym. Wózek transportowy ROGROOVER 6" Urządzenie do wykonywania wpustów do wszystkich gwintownic SUPERTRONIC Przeznaczona do wykonywania wpustów na rurach stalowych standardowych i cienkościennych o średnicach do 6" (50 mm). Stosowane we wszystkich instalacjach wszędzie tam, gdzie nie można spawać. Zawsze gotowa dzięki lekkiej i kompaktowej budowie. Gwintownica nastawna ręczna do 4" Unikalny dwustopniowy system idealnego centrowania rury gwarantujący idealny zarys gwintu Otwarte przestrzenie ułatwiające bezproblemowa usuwanie i wypadanie wiórów. Ciężki i masywny korpus, długie uchwyty ułatwiające pracę. Ustalenie i precyzyjna regulacja zderzaka w celu uzyskania stałej głębokości wpustu płytki dystansowe dla znormalizowanych wielkości wpustów. Komfortowa, lekka i oszczędna w czasie metoda pracy napęd grzechotkowy prawy/lewy w celu precyzyjnej i zgodnej z normami nastawy wielkości wpustu ROPOWER 50R / SUPERTRONIC 2SE 4 560,00 & REX 2" ROGROOVER dla Ridgid * , SUPERTRONIC 3SE / REX 3" 4 660, SUPERTRONIC 4SE 4 740, SUPERTRONIC ,00 * - RIDGID jest zastrzeżonym znakiem towarowym Emerson Electric Co., St. Louis, USA Gwintownica ręczna 700X 2./2 4 kpl 4 400,00 70X./2 3 kpl 4 400,00 702X./2 4 kpl 4 900,00 Komplet narzynek BSPT 700N./2 2 kpl 549,00 70N 2./2 3 kpl 549,00 702N 3./2 4 kpl 549,00 Pełna informacje w katalogu głównym. Z uwagi na stały postęp technologiczny produkty mogą podlegać zmianom i modyfikacjom. 9

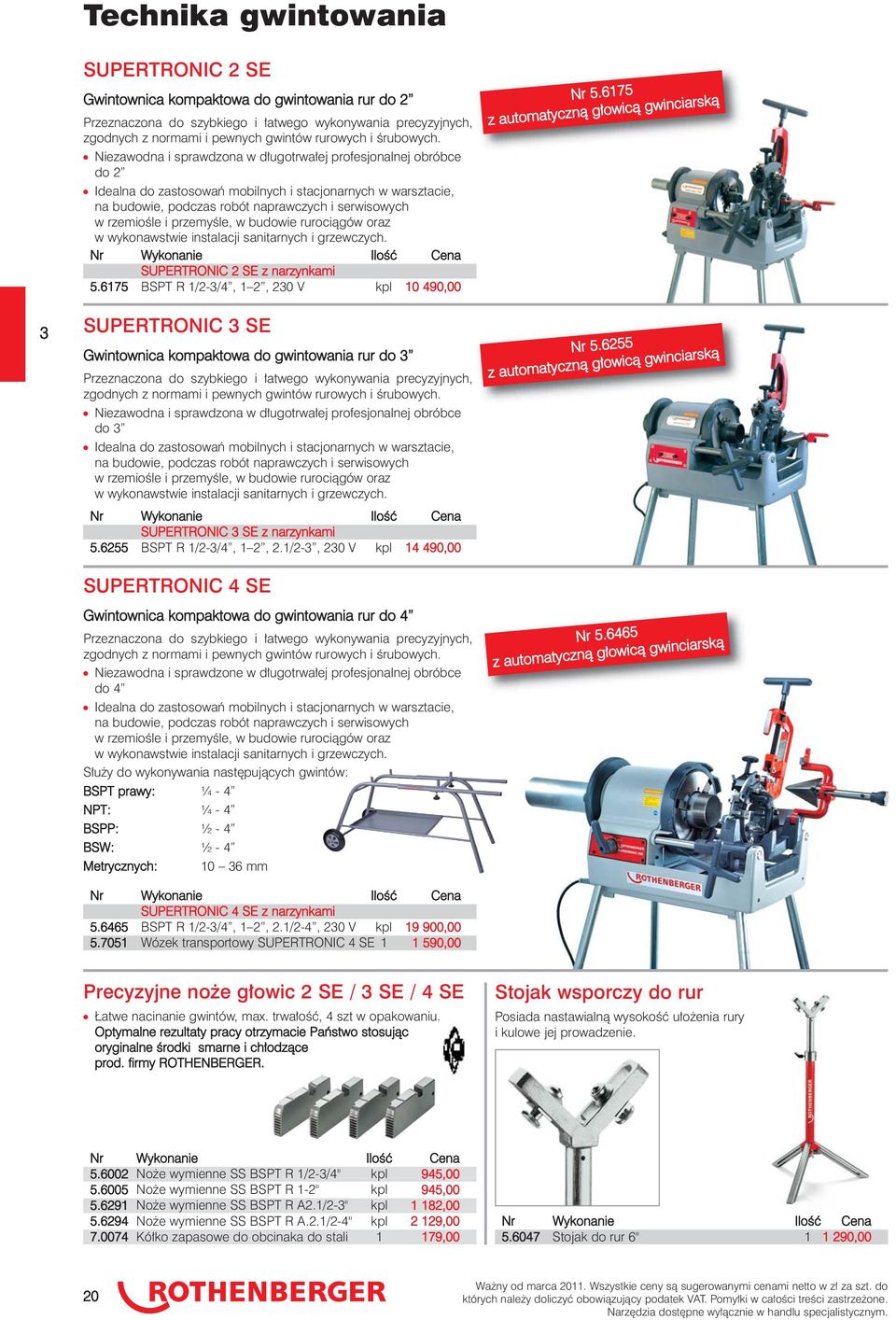

20 Technika gwintowania SUPERTRONIC 2 SE Gwintownica kompaktowa do gwintowania rur do 2 Przeznaczona do szybkiego i łatwego wykonywania precyzyjnych, zgodnych z normami i pewnych gwintów rurowych i śrubowych. Niezawodna i sprawdzona w długotrwałej profesjonalnej obróbce do 2 Idealna do zastosowań mobilnych i stacjonarnych w warsztacie, na budowie, podczas robót naprawczych i serwisowych w rzemiośle i przemyśle, w budowie rurociągów oraz w wykonawstwie instalacji sanitarnych i grzewczych. SUPERTRONIC 2 SE z narzynkami BSPT R /2-3/4, 2, 230 V kpl 0 490,00 Nr z automatyczną głowicą gwinciarską 3 SUPERTRONIC 3 SE Gwintownica kompaktowa do gwintowania rur do 3 Przeznaczona do szybkiego i łatwego wykonywania precyzyjnych, zgodnych z normami i pewnych gwintów rurowych i śrubowych. Niezawodna i sprawdzona w długotrwałej profesjonalnej obróbce do 3 Idealna do zastosowań mobilnych i stacjonarnych w warsztacie, na budowie, podczas robót naprawczych i serwisowych w rzemiośle i przemyśle, w budowie rurociągów oraz w wykonawstwie instalacji sanitarnych i grzewczych. SUPERTRONIC 3 SE z narzynkami BSPT R /2-3/4, 2, 2./2-3, 230 V kpl 4 490,00 SUPERTRONIC 4 SE Gwintownica kompaktowa do gwintowania rur do 4 Przeznaczona do szybkiego i łatwego wykonywania precyzyjnych, zgodnych z normami i pewnych gwintów rurowych i śrubowych. Niezawodna i sprawdzone w długotrwałej profesjonalnej obróbce do 4 Idealna do zastosowań mobilnych i stacjonarnych w warsztacie, na budowie, podczas robót naprawczych i serwisowych w rzemiośle i przemyśle, w budowie rurociągów oraz w wykonawstwie instalacji sanitarnych i grzewczych. Służy do wykonywania następujących gwintów: BSPT prawy: ¼ - 4 NPT: ¼ - 4 BSPP: ½ - 4 BSW: ½ - 4 Metrycznych: 0 36 mm SUPERTRONIC 4 SE z narzynkami BSPT R /2-3/4, 2, 2./2-4, 230 V kpl 9 900, Wózek transportowy SUPERTRONIC 4 SE 590,00 Nr z automatyczną głowicą gwinciarską Nr z automatyczną głowicą gwinciarską Precyzyjne noże głowic 2 SE / 3 SE / 4 SE Łatwe nacinanie gwintów, max. trwałość, 4 szt w opakowaniu. Optymalne rezultaty pracy otrzymacie Państwo stosując oryginalne środki smarne i chłodzące prod. firmy ROTHENBERGER. Stojak wsporczy do rur Posiada nastawialną wysokość ułożenia rury i kulowe jej prowadzenie Noże wymienne SS BSPT R /2-3/4" kpl 945, Noże wymienne SS BSPT R -2" kpl 945, Noże wymienne SS BSPT R A2./2-3" kpl 82, Noże wymienne SS BSPT R A.2./2-4" kpl 2 29, Kółko zapasowe do obcinaka do stali 79, Stojak do rur 6" 290,00 20 Ważny od marca 20. Wszystkie ceny są sugerowanymi cenami netto w zł za szt. do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.
