3 1. Przedmiot i podstawa opracowania 1.1. Przedmiot opracowania Przedmiotem opracowania jest realizacja dokumentacji projektowej dla instalacji fotowoltaicznej o mocy 39,6 kwp, na obiekcie znajdującym się przy ul. Zana 38A w Lublinie Podstawa opracowania Podstawę opracowania stanowią: a) Umowa ze zleceniodawcą nr 01/09/2016 z dnia b) uzgodnienia ze Zleceniodawcą, c) audyt energii elektrycznej: Weryfikacja obiektu pod kątem stwierdzenia technicznej możliwości budowy mikroinstalacji fotowoltaicznej, przeprowadzona na podstawie wizji lokalnej, wywiadu, oględzin, technicznej weryfikacji stanu instalacji elektrycznej w obiekcie, ustaleniu profilu: energetycznego lub zużycia. Do opracowań zostały dołączone zdjęcia obiektów, opisy i szkice, ze wskazaniem szczegółowej lokalizacji elementów składowych instalacji oraz projekty techniczno-wykonawcze instalacji wraz ze schematami elektrycznymi planowanych instalacji. 3 S t r o n a

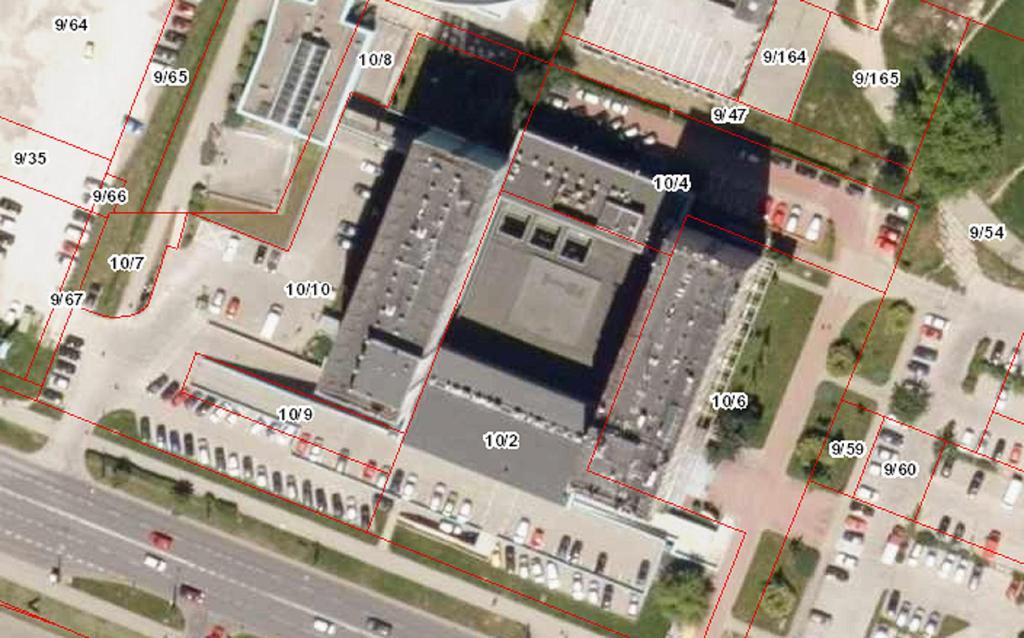

4 1.3. Inwestor Inwestprojekt Lublin S. A., ul. Zana 38, Lublin 1.4. Lokalizacja inwestycji Rysunek 1. Obszar inwestycji ul. Zana 38A, Lublin, działka nr 10/6 4 S t r o n a

5 Opis obiektu Obiekt posiada więcej niż jeden układ pomiarowy zakładu energetycznego, a z zakładem podpisana jest więcej niż jedna umowa na dostawę energii elektrycznej. Z tego względu, dla włączenia instalacji fotowoltaicznej do wewnętrznej instalacji elektrycznej obiektu, wybrano najbardziej obciążone przyłącze, bazując na informacjach zebranych podczas tworzenia audytu. Dane punktu odbioru energii elektrycznej: Punkt odbioru: ul. Zana 38, Lublin Moc umowna z ZE 145 kw Punkt pomiaru energii przewidziany do podłączenia instalacji PV: Licznik (biurowiec) Grupa taryfowa: C21 (biurowiec) Licznik en. czterokwadrantowy z transmisją danych LandisGyr model E650 nr licznika (biurowiec) Napięcie znamionowe: 230/400V (3/N/PE) Zabezpieczenie przedlicznikowe: 3 x 250A Półpośredni pomiar energii - przekładniki prądowe: 200/5 A Roczna wielkość zużycia energii na przyłączu w roku 2015: ok. 300 MWh/rok (biurowiec) Poniższy wykres przedstawia całkowity, roczny pobór energii elektrycznej przez obiekt (Rysunek 2.) Energia [kwh] Pobór energii przez obiekt Hydrofornia Wymiennikown ia biurowiec Rysunek 2. Wykres poboru energii elektrycznej w obiekcie na wszystkich przyłaczach 5 S t r o n a

6 2. Zakres opracowania 2.1. Opis działania instalacji fotowoltaicznej oraz wybór typu instalacji Podstawowymi elementami mikroinstalacji fotowoltaicznej typu na sieć (ang. on-grid) jest panel fotowoltaiczny oraz falownik. Panel fotowoltaiczny przekształca energię promieniowania słonecznego na energię elektryczną prądu stałego. Falownik przekształca energię elektryczną prądu stałego wytworzoną przez panele fotowoltaiczne na energię prądu zmiennego 230/400 V 50 Hz. Panele fotowoltaiczne w tym przypadku umieszczamy na elewacji południowej budynku i łączymy je szeregowo, w formacje zwane łańcuchami, tak by uzyskać większe napięcie. Ilość energii elektrycznej wytworzonej przez instalację fotowoltaiczną zależy od intensywności promieniowania słonecznego padającego na panele fotowoltaiczne, czasu ekspozycji oraz poprawności projektu i wykonawstwa instalacji. Instalacja fotowoltaiczna typu na sieć synchronizuje się do publicznej sieci energetycznej poprzez wewnętrzną instalację budynku, w przypadku zaniku napięcia w sieci publicznej zasilającej budynek, instalacja fotowoltaiczna automatycznie wyłącza się (zabezpieczenie przed pracą wyspową). Ponowne załączenie odbywa się w sposób automatyczny, po pojawieniu się napięcia w sieci. Algorytm funkcjonowania instalacji fotowoltaicznej typu na sieć jest odmienny od powszechnie używanych źródeł energii elektrycznej. Chwilowa moc oraz ilość generowanej energii elektrycznej przez instalację jest pochodną chwilowego natężenia promieniowania słonecznego. Trudno zatem oczekiwać by w każdej chwili zachodziła równowaga pomiędzy energią wyprodukowaną w instalacji, a energią konsumowaną przez odbiorniki domowe. Mamy, więc do czynienia z brakiem bilansowania się tych energii. Występuje, zatem nadwyżka bądź niedobór wyprodukowanej energii. Chwilowy niedobór energii zostanie uzupełniony z sieci publicznej, nadwyżka zostanie wysłana do sieci publicznej. 6 S t r o n a

7 2.2. Kryteria wyboru mocy oraz konfiguracji instalacji. Kryteria, którymi kierowano się przy ustalaniu wielkości mocy instalacji fotowoltaicznej: Zalecenia wynikające z audytu poboru energii przez obiekt moc instalacji 39,6kWp wielkość, usytuowanie, budowa, zacienianie połaci elewacji. roczne zużycie energii elektrycznej stan wewnętrznej instalacji elektrycznej budynku obecność w budynku odbiorników energii elektrycznej (podłączonych do sieci energetycznej poprzez wybrane przyłącze biurowiec ) mających liczący się udział w poborze energii elektrycznej moc zamówiona na wybranym przyłączu energia wyprodukowana z instalacji PV ma zostać zużytkowana w pierwszej kolejności na potrzeby własne budynku instalacja ma za zadanie ograniczyć w maksymalnym stopniu zużycie energii elektrycznej, pobranej z sieci zakładu energetycznego. Jako kryterium doboru mocy instalacji PV, uwzględniona została optymalizacja kosztów zakupu energii elektrycznej. 3. Projekt techniczny instalacji PV typu na sieć (on-grid) o mocy 39,6 kwp, na południowej fasadzie budynku 3.1. Budowa instalacji fotowoltaicznej Panele fotowoltaiczne zostaną zamontowane na południowej połaci fasady obiektu, pod kątem 90 względem poziomu. Takie rozwiązanie spowoduje zwiększenie produkcji energii w okresach przejściowych i w zimie oraz jej zmniejszenie w okresie letnim. Taka charakterystyka produkcji rocznej wpisuje się w optymalny sposób do poboru energii przez obiekt, co obrazuje poniższy wykres. 7 S t r o n a

8 Energia [kwh] Uzysk energi z instalacji P V o moc y 39,6 kw E nergia pobrana prz ez budynek Luty Marzec Maj Czerwiec Lipiec Listopad Rysunek 3 Wykres poboru i prognozowanej produkcji energii elektrycznej w ciągu roku Wykres (Rysunek 3.) przedstawia wyliczony na podstawie faktur, pobór energii elektrycznej przez obiekt (na przyłączu administracyjnym biurowiec ), w układzie miesięcznym oraz prognozowaną produkcję energii elektrycznej przez instalację PV. Z relacji pomiędzy wielkością poboru energii przez budynek, a wielkością produkcji energii przez instalację wynika że nie wystąpi oddawanie energii do sieci publicznej, jest to bardzo korzystna sytuacja pod względem ekonomicznym przewidywany współczynnik autokonsumpcji wyniesie 100%. Strona prądu stałego DC Instalacja generatora PV, składać się będzie ze 144 sztuk paneli fotowoltaicznych, o mocy 275 Wp każdy, połączonych szeregowo po 18 szt., tworząc w ten sposób 8 łańcuchów. Energia powstała podczas konwersji w panelach fotowoltaicznych zostanie odprowadzona do dwóch falowników beztransformatorowych, o łącznej mocy znamionowej po stronie AC - 40kW. Każdy z falowników posiada dwa niezależne trakery punktu mocy maksymalnej. Do każdego trakera wpięte zostaną przewody odprowadzające moc z dwóch łańcuchów paneli PV (36 sztuk). Oba łańcuchy zostaną połączone ze sobą w sposób równoległy, co wynika ze specyfiki wejść strony DC falownika. 8 S t r o n a

9 Strona prądu przemiennego AC Po przekształceniu prądu stałego z paneli PV, na prąd przemienny o częstotliwości 50Hz, w układzie 3/N/PE 230/400V, moc z instalacji zostanie odprowadzona do wewnętrznej instalacji zasilającej obiekt w energię elektryczną, poprzez tablicę rozdzielczą piętrową. Z uwagi na występujący w obiekcie system ochrony przeciwporażeniowej typu TN-C i tym samym brak przewodu PE dostępnego w miejscu włączenia instalacji do sieci, należy doprowadzić uziemienie o impedancji <10Ω, za pośrednictwem przewodu PE o przekroju żyły >16mm² Podstawowe obliczenia Ogniwo krzemowe charakteryzuje się silnym ujemnym współczynnikiem temperaturowym, dlatego aby zapewnić prawidłową współpracę łańcucha paneli fotowoltaicznych z falownikiem, należy sprawdzić napięcie łańcucha w temperaturach -25 ºC oraz +70ºC dla obwodu zamkniętego oraz napięcie łańcucha w temp. -25 ºC dla obwodu otwartego. Otrzymane parametry powinny spełniać wymogi współpracującego falownika. Obliczenia wykonano specjalistycznym oprogramowaniem do projektowania instalacji fotowoltaicznych jednej z czołowych firm niemieckich, przyjmując do obliczeń parametry typowego modułu fotowoltaicznego. Dane do obliczeń: Panel fotowoltaiczny Moc pojedynczego modułu 275Wp Typ modułu polikrystaliczny 60 cel Współczynnik temperaturowy P max -0,33 %/ C Współczynnik temperaturowy V oc -0,43 %/ C Napięcie w punkcie mocy maksymalnej 31,3 V Napięcie obwodu otwartego 38,5 V Projektowana instalacja Liczba modułów w łańcuchu 18 szt. Liczba łańcuchów 8 szt. Łączna liczba modułów 144szt. Założona moc instalacji 39,6 kwp Napięcie systemowe V Znamionowy prąd strony DC 2 x 8,81 A 9 S t r o n a

10 Wyniki obliczeń: Napięcie łańcucha w temperaturze +70ºC Napięcie łańcucha w temperaturze +25ºC Napięcie obwodu otwartego w temp. -25ºC 454,38 V 684,53 V 807,34 V Efekt ekologiczny: Szacowana roczna produkcja energii el kwh/rok Roczna redukcja emisji dwutlenku węgla 35,741 t CO2/rok Roczna redukcja emisji PM10 1,106 kgpm10/rok 10 S t r o n a

11 3.3. Schemat elektryczny instalacji Rysunek 4. Schemat elektryczny mikroinstalacji fotowoltaicznej typu na sieć, o mocy znamionowej 39,6 kwp. 11 S t r o n a

12 4. Specyfikacja techniczna wykonania 4.1. Panel fotowoltaiczny- wymagania techniczne Panel fotowoltaiczny jest elementem przekształcającym energię promieniowania słonecznego na energię elektryczną. Jest to element decydujący o mocy instalacji, jej wydajności i poprawnym funkcjonowaniu. Zaleca się zastosowanie polikrystalicznych paneli o mocy 275 Wp. Wskazany panel fotowoltaiczny musi spełniać poniższe wymogi: Moc STC 275 Wp sprawność nie mniejsza niż 16,2% typ polikrystaliczny 60 ogniw tolerancja mocy +3% / -0% klasa szczelności puszki przyłączeniowej IP 67 gwarancja producenta na wyrób nie mniejsza niż 10 lat gwarancja wydajności po 10 latach minimum 90% gwarancja wydajności po 25 latach minimum 80% odporność na wiatr od czoła minimum Pa odporność na wiatr od tyłu minimum Pa klasa szczelności konektorów IP 67 wymagane certyfikaty IEC 61215, IEC temperatura pracy -40 do +85 ºC wymiary nie większe niż 1000mm x 1700mm x 50 mm rama z aluminium anodowanego Certyfikat jakości niezależnej firmy TÜV Rheinland 4.2. Falownik - wymagania techniczne Falownik jest elementem przekształcającym energię prądu stałego z łańcucha paneli fotowoltaicznych, na energię prądu przemiennego o parametrach 50 Hz, 230/400V 3/N/PE. UWAGA! Jako moc znamionową instalacji (39,6 kwp), przyjęto łączną moc paneli fotowoltaicznych podłączonych do falownika, gdyż to one są źródłem wytwórczym energii elektrycznej. Jest to poprawne podejście do ustalania mocy 12 S t r o n a

13 instalacji, wbrew często popełnianych błędom, polegającym na ustanawianiu mocy znamionowej instalacji, kierując się mocą znamionową strony AC falownika. Falowniki powinny spełniać następujące wymagania: rodzaj falownika trójfazowy, beztransformatorowy moc znamionowa po stronie AC min 20 kva max 25 kva napięcie startowe dla wejścia MPP nie większe niż 250V górne napięcie dla wejścia MPP nie mniejsze niż 850V napięcie systemowe minimum 1000V prąd wejściowy DC nie mniejszy niż 18A (traker) zabezpieczenie przed błędną polaryzacją tak, dioda znamionowe napięcie wyjściowe AC 230V/400V 3, N, PE częstotliwość 50 Hz cos phi 1 do 0,8 ind., poj. sprawność europejska minimum 97% nastawy współpracy z siecią OSD zgodnie z PN-EN zabezpieczenie przed pracą wyspową tak stopień ochrony przed warunkami zew. minimum IP54 porty komunikacyjne Ethernet, RS485, USB, SO temperatura pracy -25 do +60 ºC język komunikacji polski prezentacja parametrów pracy display graficzna / cyfrowa ręczne wprowadzanie nastaw tak wewnętrzny licznik energii dzienny, okresowy, stały zapis archiwalny parametrów pracy tak odczyt bieżących parametrów pracy tak, strona DC i AC możliwość pozyskiwania danych archiw. tak Certyfikat jakości niezależnej firmy TÜV Rheinland UWAGA! Przed podjęciem decyzji o wyborze falownika należy upewnić się, że Operator Lokalnej Sieci Dystrybucyjnej (OSD) zaakceptuje falownik w procedurze przyłączenia do sieci instalacji (wymagana przez OSD dokumentacja) 13 S t r o n a

14 4.3. System zarządzania energią Niniejszy system fotowoltaiczny zostanie wyposażony w programowalny sterownik (element techniczny SZE), do optymalizacji poboru własnego, energii wytwarzanej przez elektrownię fotowoltaiczną. Moduł pomiarowy sterownika, będzie mierzył w czasie rzeczywistym prąd w każdej z faz - oddzielnie. Zasada działania kontrolera Regulator kontroluje kierunek przepływu energii i w momencie wykrycia dostępnej nadwyżki wytwarzanej przez PV, załącza odbiorniki energii nie wymagające czasowego reżimu pracy, zgodnie z ustawionymi priorytetami. System w momencie wystąpienia nadwyżki energii wysyła do załączonych odbiorników nadwyżkę energii w taki sposób, aby utrzymać zerowy przepływ energii tzw. zero wirtualne (suma mocy czynnych we wszystkich trzech fazach = 0) lub, opcjonalnie, na każdej fazie oddzielnie zerowy przepływ energii tzw. zero fazowe. Przy pomocy kontrolera, należy sterować pracą zasobników do grzania ciepłej wody użytkowej oraz klimatyzacji. Urządzenie należy podłączyć zgodnie z instrukcją dołączoną przez producenta. Rysunek 11 Schemat elektryczny przykładowego kontrolera spełniającego wymagania projektu 14 S t r o n a

15 4.4. Wizualizacja i komunikacja z falownikiem Zastosowany w instalacji falownik powinien zapewniać komunikację w języku polskim. Niezbędnym jest, by falownik wyposażony był w wewnętrzny licznik energii elektrycznej z możliwością odczytu w trybach: dziennym, okresowym i stałym (od początku funkcjonowania instalacji). Falownik powinien również umożliwiać dostęp do chwilowych parametrów instalacji po stronie DC oraz AC, dostęp do informacji o chwilowym współczynniku mocy, oddawanej chwilowej mocy, temperaturze urządzenia. Falownik powinien sygnalizować nieprawidłowości funkcjonowania oraz umożliwiać wprowadzanie nastaw (zabezpieczone kodem serwisanta) dotyczących współpracy z siecią energetyczną zgodnych z obowiązującymi wymogami OSD. W projekcie założono, że zarówno falownik jak i kontroler zarządzania energią, zostaną podłączone do wewnętrznej sieci LAN z dostępem do Internetu. Dane gromadzone w pamięci falownika będą przesyłane na serwer producenta i udostępniane użytkownikowi w postaci raportów i podglądu na żywo, na urządzeniach obsługujących przeglądarki internetowe. Takie rozwiązanie umożliwia także zdalny dostęp do instalacji dla instalatora, dzięki czemu wychwycenie i rozpoznanie nieprawidłowości pracy systemu, może odbyć się bez konieczności fizycznej inspekcji instalacji. O wszelkich nieprawidłowościach związanych z pracą instalacji PV, użytkownik i instalator mogą być powiadamiani za pośrednictwem wiadomości lub sms Okablowanie Połączenia poszczególnych paneli w łańcuchy należy wykonywać specjalistycznymi kablami solarnymi, przy użyciu złączek w standardzie panelu. Połączony łańcuch składający się z paneli należy łączyć z falownikiem stosując kable solarne UV o przekroju minimum 4 mm². Dla bieguna + należy zastosować kabel w kolorze czerwonym, dla bieguna należy zastosować kabel koloru czarnego bądź niebieskiego. Na fasadzie, kable należy mocować do konstrukcji wsporczej pod panele, pamiętając by unikać tworzenia tak zwanej pętli i nie obciążać złącz konektorowych. W pomieszczeniach zamkniętych kable należy układać w rurach osłonowych. Podczas układania kabli należy zachować szczególną ostrożność, aby nie uszkodzić izolacji kabla o ostre krawędzie konstrukcji. Kable należy układać blisko siebie, by zminimalizować możliwość indukowania się w nich przepięć. Podłączenie inwertera do sieci wewnętrznej budynku należy wykonać za pomocą kabla typu YDY 5x10mm² 15 S t r o n a

16 4.6. Wymagania techniczne dotyczące kabla DC napięcie izolacji minimum 1000V DC, dopuszczalna temperatura pracy w przedziale nie węższym niż -40 do 90 ºC, przekrój kabla minimum 4 mm² Cu, testowany i certyfikowany przez TÜV lub certyfikat równoznaczny, wodoszczelność, II klasa ochrony od porażeń (podwójna izolacja), odporny na UV, ozon i amoniak Konektory Do łączenia dwóch odcinków przewodu solarnego, należy używać oryginalnych konektorów damskich oraz męskich pochodzących od tego samego wytwórcy. Nie dopuszcza się wymiany konektorów przy panelach PV. Do zaprasowywania końcówek konektorów na przewodach DC, należy używać narzędzi i technologii wskazanych przez producenta konektorów Instalacja uziemień i połączeń wyrównawczych, instalacja odgromowa Instalacja fotowoltaiczna, ze względu na wysoki stopień zaawansowania technologicznego, stanowi kosztowną inwestycję, której techniczna żywotność określana jest na minimum 25 lat. Aby zminimalizować ryzyko awarii w ciągu całego okresu eksploatacji, należy już na etapie projektowania, zapewnić kompleksową ochronę przed zewnętrznymi czynnikami, mającymi wpływ na trwałość instalacji. W tym celu wymaga się, aby instalacja była chroniona od przepięć, zarówno po stronie prądu zmiennego, jak też po stronie prądu stałego. Zgodnie z normą EN do przewidywanych zagrożeń zaliczyć należy wyindukowanie przepięć, powstałych na skutek wyładowań atmosferycznych bezpośrednich oraz w okolicy. Od wykonawcy wymaga się indywidualnego podejścia do instalacji i określenia systemu zabezpieczeń opartego o zastaną w obiekcie sytuację. Najbardziej wrażliwym elementem systemu fotowoltaicznego jest falownik, dlatego też na jego ochronę należy położyć największy nacisk w całej koncepcji ochrony odgromowej i przeciwprzepięciowej. Generalna zasada ochrony instalacji fotowoltaicznej od wyładowań atmosferycznych polega na separacji od instalacji odgromowej (jeśli taka możliwość istnieje) i ochronie falownika po stronie DC i AC. Bardzo często popełnianym przez projektantów błędem jest zalecenie by spiąć system montażowy pod panele z instalacją odgromową. Skutkiem tego jest przeniesienie potencjału gruntu na konstrukcję montażową, 16 S t r o n a

17 która wówczas przejmuje przewidywaną ścieżkę odprowadzenia ładunku elektrostatycznego. Nie wszystkie obiekty mają obowiązek posiadania instalacji odgromowej - w takim wypadku zakłada się, że prawdopodobieństwo bezpośredniego uderzenia pioruna jest tak małe, że może zostać pominięte. Stosowne normy umożliwiają weryfikację, czy dany obiekt budowlany musi być wyposażony w instalację odgromową. Zależy to od wysokości budynku, jego funkcji oraz otoczenia. Jeżeli na budynku nie jest wymagana instalacja odgromowa, należy zakładać, że nie występuje na nim ryzyko bezpośredniego uderzenia pioruna, ale możliwe są przepięcia w instalacji elektrycznej, jako efekt wyładowań w okolicy. Impuls przepięciowy w tym przypadku, wejdzie do instalacji wewnętrznej budynku kablem zasilania obiektu z sieci energetycznej. Zaleca się wtedy stosowanie po stronie AC ochronników klasy I zamontowanych w głównej tablicy zasilającej. Jeśli odległość falownika od głównej tablicy zasilającej jest większa niż 10 m, należy dodatkowo w bezpośrednim sąsiedztwie falownika montować ochronnik AC klasy I. W przypadku istniejącej na obiekcie instalacji odgromowej stosujemy po stronie DC ochronniki kombinowane typu I + II (B+C). Niektórzy producenci falowników uzbrajają swoje wyroby w ochronniki typu II (C). Wówczas, w przypadku budynku bez instalacji odgromowej możemy zrezygnować z zewnętrznego ochronnika strony DC. Jeśli na połaci dachowej znajduje się instalacja odgromowa, nie należy łączyć konstrukcji montażowej pod panele z instalacją odgromową. Należy zachować minimalny odstęp od zwodów poziomych, wynoszący 0,5 m. Często spotykamy się z sytuacją, gdzie dach pokryty jest blachą i połączony zwodami pionowymi z uziemieniem odgromowym. W takiej sytuacji trudno jest odizolować konstrukcję nośną pod panele fotowoltaiczne od instalacji odgromowej. Należy wówczas bezwzględnie stosować aparaty typu B+C dedykowane dla instalacji DC. Zarówno falownik jak i aparaty zabezpieczające należy spiąć z centralną szyną wyrównującą potencjały (przewód PE) Ochrona od porażeń prądem elektrycznym Z reguły operatorzy sieci przesyłowych w umowie przyłączeniowej wskazują ogólne techniczne warunki przyłączenia, pod kątem własnej sieci elektroenergetycznej oraz w odniesieniu do rodzaju sieci i systemu ochrony od porażeń. Ogólne techniczne warunki przyłączenia do sieci elektroenergetycznej mogą również wymagać stosowania wyłącznika różnicowoprądowego. Zaleca się, aby w głównej tablicy zasilającej budynek stosować wyłącznik różnicowo-prądowy, jako dodatkowy środek ochrony, mający na celu zapewnienie maksymalnego bezpieczeństwa osób. 17 S t r o n a

18 Środek ochrony przed porażeniem prądem elektrycznym obejmuje dwa elementy: środek ochrony podstawowej, zapewniający ochronę przed dotykiem bezpośrednim części przewodzącej prąd elektryczny przez człowieka, środek ochrony w przypadku zwarcia lub uszkodzenia izolacji w sieci lub odbiorniku. Ten środek ochrony zapewnia ochronę w przypadku braku funkcjonowania środka (systemu) ochrony podstawowej i chroni przed odniesieniem obrażeń ciała. Najczęściej stosowanym środkiem ochrony przeciwporażeniowej, po stronie AC instalacji fotowoltaicznej jest samoczynne wyłączenie zasilania. Urządzenie rozłączające musi zapewnić rozłączenie w przypadku wystąpienia błędu w wymaganym okresie czasu (przy 230 V AC: 0,2 sek. w sieciach TT lub 0,4 sek. w sieciach TN). W trakcie eksploatacji beztransformatorowego falownika powstają prądy różnicowe, których wartość zależy od rezystancji izolacji i wydajności generatora fotowoltaicznego. Aby uniknąć przypadkowego zadziałania obecnego w instalacji wyłącznika różnicowo-prądowego należy go wymienić na model z prądem zadziałania na poziomie 100 ma. Czynność ta jest poza realizacją instalacji i ma charakter informacyjny Montaż paneli fotowoltaicznych Panele fotowoltaiczne zostaną zainstalowane na południowej ścianie obiektu, przy użyciu konstrukcji złożonej z pionowo zwiedzionych profili aluminiowych o wysokości 65mm, mocowanych za pośrednictwem uchwytu profilu (Rys. 5 Montageplatte) z prętem gwintowanym M12, do fasady. W przestrzeni elewacji wypełnionej dociepleniem styropianowym należy umieścić tuleję z tworzywa o średnicy min. 50mm z deklem domykającym światło tulei od zewnętrznej strony elewacji. Tuleję należy oprzeć i zablokować na warstwie poprzedniej (starej) elewacji cementowej, wykorzystując w tym celu przechodzący przez tuleję pręt gwintowany M12 z nakrętką dociskającą dekiel na tulei. Opisany sposób kotwienia systemu montażowego do ściany oraz budowa konstrukcji montażowej, zostały przedstawione na rysunku 6. UWAGA! Na dolnym końcu każdego z profili montażowych należy zamocować śrubę młoteczkową z nakrętką, w celu zabezpieczenia paneli fotowoltaicznych i uchwytów przed zsunięciem z profilu. 18 S t r o n a

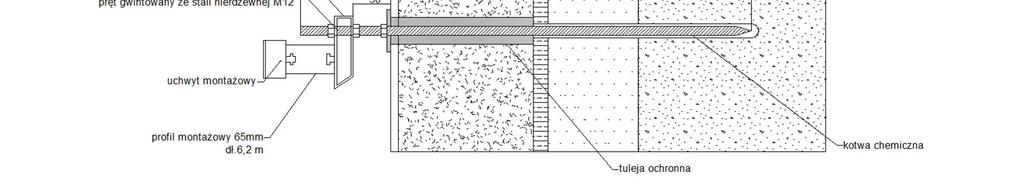

19 Rysunek 5. Przekrój poprzeczny przykład prawidłowego sposobu kotwienia systemu montażowego 19 S t r o n a

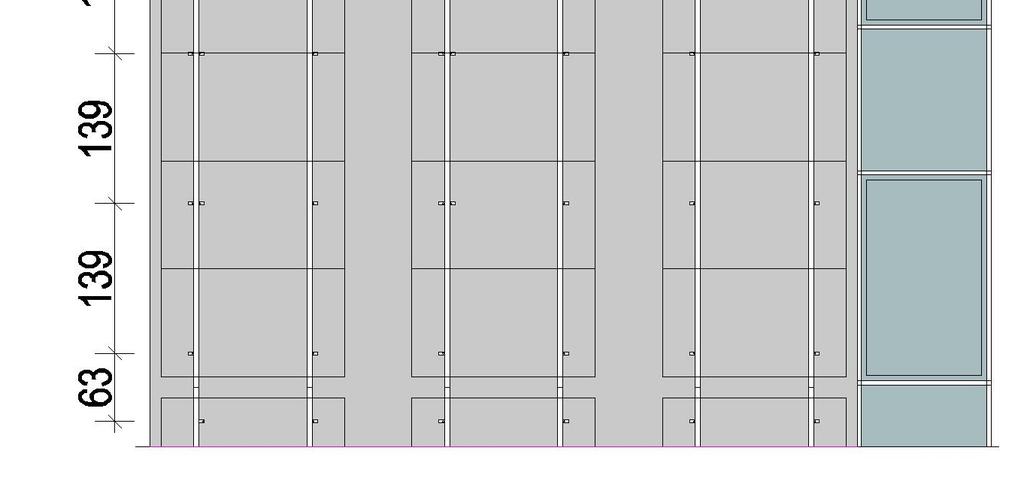

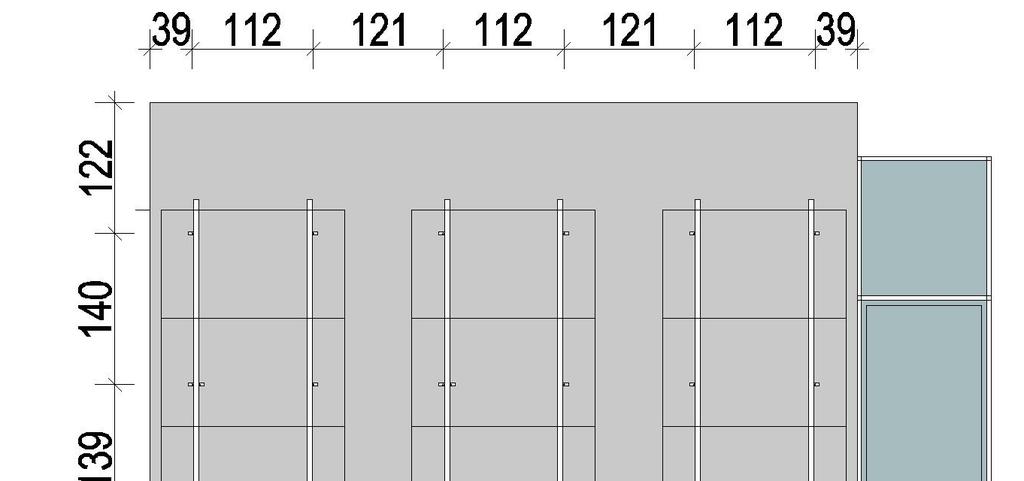

20 Rysunek 6. Schemat budowy systemu montażowego Panele zostaną rozlokowane w sześciu kolumnach zgodnie z poniższym schematem (Rysunek 7). 20 S t r o n a

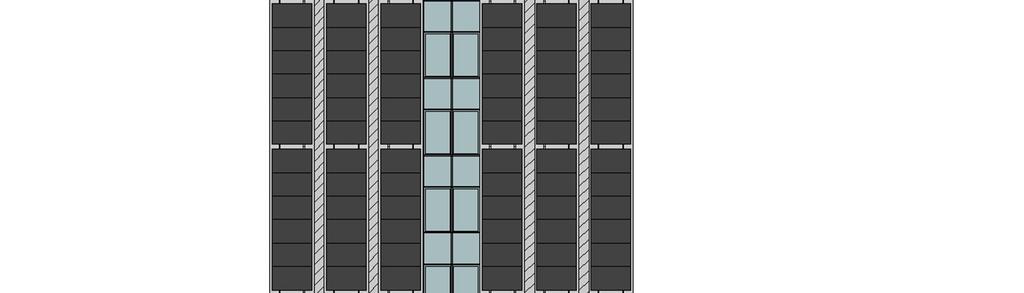

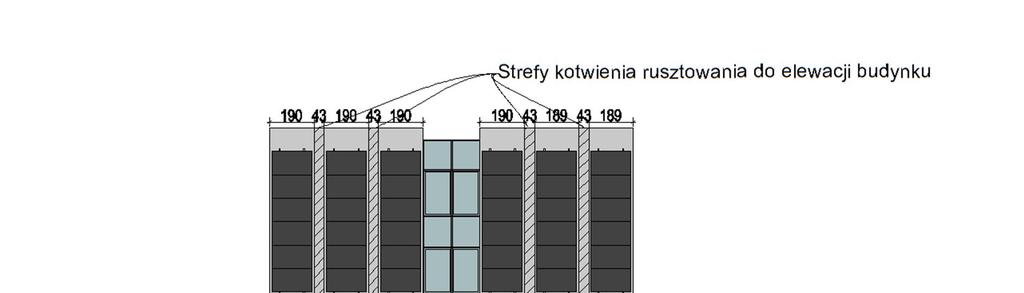

21 Rysunek 7. Schemat rozmieszczenia paneli na elewacji Połączenia szeregowe poszczególnych łańcuchów zostaną zrealizowane wg poniższych schematów (Rysunek 8). 21 S t r o n a

22 LEWE GÓRNE PRAWE GÓRNE LEWY DOLNY PRAWY DOLNY Rysunek 8. Schemat połączenia paneli w łańcuchach. Od lewej - łańcuchy górne, od prawej - łańcuchy dolne 22 S t r o n a

23 4.11. Montaż falowników Falowniki i rozdzielnice należy mocować w pomieszczeniu przyległym do zachodniej ściany zewnętrznej obiektu, sąsiadującym z południowymi szachtami dźwigowymi (Rysunek 9). Przy montażu falownika należy kierować się jego fabryczną instrukcją. Należy dążyć do tego, by miejsce montażu falownika było w jak najmniejszej odległości od głównej tablicy zasilającej. Falownik powinien być zlokalizowany w miejscu umożliwiającym naturalny ruch grawitacyjny powietrza. Nie może być montowany we wnęce, szafie, czy w pobliżu źródła ciepła. Należy zachować odległość min. 0,5 m od innych urządzeń. Najdogodniejsza wysokość od posadzki to ta, kiedy wyświetlacz znajduje się na wysokości oczu osoby obsługującej. Lokalizacja falownika powinna umożliwiać dostęp do ręcznego wyłącznika strony DC. Dopuszcza się lokalizację falownika na zewnątrz, jednak nie może to być ściana narażona na ekspozycję promieniowania słonecznego i powinno to być miejsce zadaszone, chronione w ten sposób przed bezpośrednim zalaniem wodą z opadów. Kable przyłączeniowe należy chronić rurkami instalacyjnymi. Rysunek 9. Miejsce montażu falownika i rozdzielnic 23 S t r o n a

24 4.12. Roboty elektryczne Kable DC na fasadzie należy przypinać do konstrukcji montażowej pod panele fotowoltaiczne tak, aby nie obciążały złączek konektorowych. Należy używać pasków zaciskowych odpornych na UV. Podczas układania kabli, należy zachować szczególną ostrożność, aby nie uszkodzić izolacji kabla o ostre krawędzie konstrukcji. Kable DC należy układać blisko siebie, by zminimalizować możliwość indukowania się w nich przepięć. Przed położeniem warstwy docieplenia, należy ułożyć na fasadzie peszel ochronny karbowany o średnicy min. 75mm oraz puszki połączeniowe w miejscach wyjścia przewodów solarnych z poszczególnych łańcuchów paneli PV (Rysunek 10). Przewody DC należy prowadzić peszlem, aż do punktu wejścia do wewnątrz budynku. W pomieszczeniach obiektu, kable DC należy prowadzić w rurach osłonowych. Podłączenie inwertera do głównej tablicy zasilającej budynku, należy zrealizować kablem typu YDY 5x10 mm². Rysunek 10. Mocowanie peszla ochronnego wraz z puszkami połączeniowymi, na fasadzie obiektu UWAGA! Panele fotowoltaiczne w stanie niepodłączonym generują napięcie. Napięcie, to rośnie w miarę łączenia ich w szereg. Napięcia mogą osiągać poziom 800V i stanowią zagrożenie dla zdrowia i życia. Zabrania się demontażu czy przeróbek kabli oraz konektorów przyłączeniowych panelu fotowoltaicznego. Nie wolno montować konektorów połączeniowych na kablu wpiętym w instalację. Czynności te należy wykonywać przed włączeniem kabla do instalacji Konfiguracja falowników i uruchomienie instalacji fotowoltaicznych Pierwsze uruchomienie falowników należy przeprowadzić zgodnie z instrukcją fabryczną, przestrzegając kolejności załączania oraz bezpieczeństwa osób obsługujących. Przy pierwszym uruchomieniu należy skorzystać z asystenta pierwszego uruchomienia, o ile falownik zawiera takie oprogramowanie, bądź zgodnie z fabryczną instrukcją obsługi falownika. Nastawy dotyczące współpracy 24 S t r o n a

25 mikroinstalacji fotowoltaicznej z siecią energetyczną powinny być zgodne z normą PN-EN Wymagania dotyczące równoległego przyłączania mikrogeneratorów do publicznych sieci niskiego napięcia Zgłoszenie przyłączenia mikroinstalacji do sieci elektroenergetycznej Szczegółowe regulacje prawne w odniesieniu do zgłoszenia włączenia mikroinstalacji do sieci operatora energetycznego zawarte są w: Ustawie z dnia 10 kwietnia 1997r. Prawo energetyczne (Dz.U nr 54 poz. 348), Ustawie z dnia 22 czerwca 2016 r. o Odnawialnych Źródłach Energii (Dz.U poz. 478), Regulacjach wewnętrznych OSD (PGE). Ze strony internetowej PGE Dystrybucja S.A. należy pobrać aktualne wersje formularzy dotyczących zgłoszenia włączenia mikroinstalacji do sieci. Cześć techniczna formularzy musi zostać uzupełniona przez wykonawcę instalacji, posiadającego wymagane uprawnienia. Stroną w zgłoszeniu jest właściciel obiektu. Wykonawca instalacji ma obowiązek współpracy w skompletowaniu wymaganych dokumentów do zgłoszenia instalacji. Wykonawca instalacji składa oświadczenie o zgodnym z obowiązującymi przepisami wykonaniu instalacji. Wymaganym jest, aby wykonawca instalacji legitymował się certyfikatem instalatora OZE w zakresie instalacji fotowoltaicznych oraz ważnym świadectwem kwalifikacyjnym typu E oraz D w odniesieniu do instalacji elektrycznych. 25 S t r o n a

26 5. Odbiór przedmiotu zamówienia Zamawiający zastrzega sobie prawo do kontrolowania stanu zaawansowania oraz zgodności z dokumentacją realizowanych przez Wykonawcę robót, czynności te może realizować ustanowiony przez zamawiającego nadzór inwestorski, zgłoszenie do Odbioru Końcowego robót po ich zakończeniu następuje na piśmie (możliwość faksem lub za pośrednictwem poczty elektronicznej) Zamawiającemu, Zamawiający zobowiązuje się do zorganizowania Odbioru Końcowego na wykonane roboty w terminie 7 dni od daty zgłoszenia, Odbiór Końcowy Przedmiotu Zamówienia nastąpi po zrealizowaniu całego zakresu Umowy, po uprzednim skutecznym zawiadomieniu zamawiającego przy odbiorze końcowym Przedmiotu Zamówienia Zamawiający dokonuje rozliczenia ilościowego i jakościowego Wykonawcy z wykonanych robót, Wykonawca zobowiązany jest do sporządzenia skróconej instrukcji obsługi i eksploatacji mikroinstalacji PV oraz przeszkolenia osoby wskazanej przez właściciela budynku (mieszkańca). Z przeszkolenia należy sporządzić protokół z wyszczególnieniem, co było przedmiotem szkolenia i przekazać instrukcję oddzielnie do każdej mikroinstalacji fotowoltaicznej. Rozruchu mikroinstalacji fotowoltaicznych dokona Wykonawca. Do napraw gwarancyjnych Wykonawca zobowiązany jest użyć fabrycznie nowych elementów o parametrach nie gorszych niż elementy uszkodzone posiadały przed powstaniem usterki. 26 S t r o n a

27 6. Prawa autorskie do dokumentacji projektowej Autor niniejszego opracowania udziela praw autorskich dla Inwestprojekt Lublin SA, na jednorazowe wykorzystanie opracowania pod tytułem Opracowanie dokumentacji projektowej wraz z kosztorysem, dla instalacji fotowoltaicznej na budynku Inwestprojekt Lublin SA, do złożenia aplikacji o dofinansowanie w ramach działania RPO Województwa Lubelskiego oraz budowy instalacji ze wszelkimi procedurami towarzyszącymi. Autor opracowania: mgr inż. Henryk Palak Eco-energia Sp. z o.o 27 S t r o n a

28 7. Uprawnienia autora projektu 28 S t r o n a

29 29 S t r o n a

30 30 S t r o n a

31 31 S t r o n a

32 32 S t r o n a

33 33 S t r o n a

34 8. Załączniki 1. Schemat elektryczny projektowanej instalacji rysunek techniczny 2. Schemat rozmieszczenia paneli rysunek techniczny 3. Rysunek konstrukcji montażowej pod panele PV rzut z przodu 4. Rysunek konstrukcji montażowej pod panele PV rzut z boku 34 S t r o n a
