1 Styropian Knauf Therm Katalog produktów 2017

2 Spis treści Spis treści Zastosowania produktów w budynku...4 Styropian Airpop jako nowoczesny materiał izolacyjny...6 Definicje podstawowych parametrów...7 Podział styropianów na 3 linie: EXPERT, PRO i TECHNIC...8 Styropian 3w1 Fasada/Dach/Podłoga KNAUF Therm PRO Fasada/Dach/Podłoga EPS 70 λ Fasada / Elewacja KNAUF Therm ETIXX Fasada λ 31 (GRAFIT)...12 KNAUF Therm Expert Fasada XTherm λ 31 (GRAFIT) KNAUF Therm Expert Fasada XTherm λ 32 (GRAFIT) KNAUF Therm TECH Fasada λ KNAUF Therm TECH Fasada λ Dach / Podłoga KNAUF Therm PRO Dach/Podłoga EPS 100 λ KNAUF Therm TECH Dach/Podłoga EPS 80 λ Parking / Fundament KNAUF Therm PRO Parking/Fundament EPS 200 λ KNAUF Therm EXPERT HYDRO EPS 100 λ XPS 30, 50, Styropiany specjalistyczne Ogrzewanie podłogowe KNAUF Therm EXPERT FLOOR HEATING EPS 200 λ Rozwiązania dachowe Styropianowe kliny dachowe...27 Klej i piana KNAUF Therm EXPERT Klej do styropianu KNAUF Therm EXPERT Piana izolacyjno-montażowa Dokumentacja Pakowanie, przechowywanie...32 Opory cieplne...33 Informacje na opakowaniu _3

3 KNAUF Therm to rozwiązania izolacyjne dla każdego miejsca w budynku A Styropian 3w1 Fasada/Dach/Podłoga KNAUF Therm PRO Fasada/Dach/Podłoga EPS 70 λ 38 F C A B Fasada KNAUF Therm ETIXX Fasada λ 31 KNAUF Therm Expert Fasada XTherm λ 31 KNAUF Therm EXPERT Fasada XTherm λ 32 KNAUF Therm TECH Fasada λ 40 KNAUF Therm TECH Fasada λ 42 E C A C Dach / Podłoga KNAUF Therm PRO Dach/Podłoga EPS 100 λ 36 KNAUF Therm TECH Dach/Podłoga EPS 80 λ 37 A B E C A D Parking/Fundament KNAUF Therm PRO Parking/Fundament EPS 200 λ 33 KNAUF Therm EXPERT HYDRO EPS 100 λ 36 XPS 30, 50, 70 D E Styropiany specjalistyczne Ogrzewanie podłogowe KNAUF Therm EXPERT FLOOR HEATING EPS 200 λ 33 E D F Dach Kliny styropianowe 4_5

4 Techniczne ABC izolacji Knauf Therm Styropian Airpop Techniczne ABC izolacji Knauf Therm Definicje parametrów Styropian (polistyren ekspandowany EPS). To wszechstronny materiał w formie spienionych granulek wykorzystywany przez inżynierów Knauf Industries do projektowania rozwiązań dla budownictwa i innych gałęzi przemysłu. Ze względu na swoją lekkość, elastyczność i uniwersalność w krajach Europy Zachodniej zyskał nazwę Airpop (engineered air). Właściwości Styropian nie emituje gazów cieplarnianych Styropian jest w 100% przetwarzalny, może być ponownie wykorzystany w produkcji Styropian w 98% składa się z powietrza Styropian przyczynia się do redukcji zużycia energii na ogrzewanie i klimatyzację, a dzięki temu do zmniejszenia emisji CO 2 Styropian jest trwały, bezzapachowy i neutralny dla otoczenia Styropian to materiał samogasnący Styropian to materiał odporny biologicznie na grzyby, pleśń i bakterie Styropian to materiał przyjazny i bezpieczny Jest wszechstronnym materiałem, który zapewnia bezpieczeństwo Tobie i Twoim Najbliższym, a także chroni Twoje produkty podczas transportu i przechowywania - stosunek masy do objętości Jednostka g/l lub kg/m 3 (gram na litr lub kilogram na metr sześcienny) Ma bezpośrednie przełożenie na szereg właściwości styropianu. Im gęściej upakowane są granulki polistyrenu, z których zbudowana jest płyta styropianu, tym wyższa waga płyty a co za tym idzie lepszy (czyli niższy) współczynnik przewodzenia ciepła i lepsza izolacyjność. Przy jej pomocy można wstępnie sprawdzić jakość styropianu Współczynnik przewodności cieplnej LAMBDA (λ) informuje jaka ilość energii przepływa przez jednostkową powierzchnię warstwy materiału o grubości 1m, przy różnicy temperatur po obydwu stronach tej warstwy równej 1K. (Kelwin). Jednostka: W/(m*K) (Wat na metr i stopień) Rekomendowane lambdy: Elewacje 0,042 / Dach/podłoga 0,038 Niska wartość λ = dobra izolacyjność termiczna Wysoka wartość λ = słaba izolacyjność termiczna Lambda obliczeniowa ( λ obl.) Wartość stosowana w projektach budowlanych inwestycji z dofinansowaniem z Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej (NFOŚiGW), w szczególności dla domów energooszczędnych i pasywnych. Więcej informacji pod adresem Opór przewodzenia ciepła (R) Jego wartość najpełniej charakteryzuje właściwości termiczne przegrody Jednostka: m 2 * K/W(metr kwadratowy i stopień na Wat) Tabela oporów cieplnych znajduje się na stronie nr 32 Niska wartość R = słaba izolacyjność termiczna Wysoka wartość R = dobra izolacyjność termiczna Naprężenie ściskające przy 10 % odkształceniu względnym (CS) Jest to stosunek siły ściskającej do powierzchni płyty styropianowej przy 10 % odkształceniu względnym do powierzchni styku poprzecznego. Możliwe jest zachowanie 10 % odkształcenia przed ewentualnym ugięciem lub zerwaniem. Jednostka kpa (kilopaskal) Niska wartość CS = niska odporność na ściskanie Wysoka wartość CS = wysoka odporność na ściskanie 6_7

5 Techniczne ABC izolacji Knauf Therm Linie produktowe Podział produktów na TRZY linie według paramertrów EXPERT PRO TECHNIC Produkty o najwyższym zaawansowaniu technologicznym, charakteryzujące się najlepszymi parametrami izolacyjności cieplnej i wytrzymałości mechanicznej. Zalecane w budownictwie pasywnym i energooszczędnym. Produkty o podwyższonych parametrach izolacyjności, najczęściej wybierane przez projektantów, również dla budynków pasywnych i energooszczędnych Styropiany o dobrych parametrach izolacyjności, optymalne i ekonomiczne dla budownictwa mieszkaniowego i użyteczności publicznej. Produkty dostosowane do różnych zastosowań w budynku STYROPIAN 3w1 FASADA/ELEWACJA DACH/PODŁOGA FUNDAMENT PARKING OGRZEWANIE PODŁOGOWE Styropian 3w1 Fasada/Dach/Podłoga 8_9

6 Knauf Therm Pro Fasada/Dach/Podłoga EPS 70 λ 38 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 Zewnętrzna izolacja termiczna wykonywana metodą ETICS (dawniej lekkąmokrą = BSO) Wypełnienie dylatacji Izolacja termiczna wieńców jako szalunek tracony pod tynk Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Izolacja termiczna tarasów i loggi balkonowych 13,5 kg/m 3 Produkt o wysokich parametrach mechanicznych i termicznych Szczególnie polecany przez projektantów jako wszechstronny materiał izolacyjny zarówno na elewacje jak i posadzki Przeznaczony do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 2100 kg/m 2 - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,038 Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Fasada / Elewacja ETICS 10_11

7 ETIXX Fasada λ 31 (GRAFIT) EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS100-DS(N)2-DS(70,-)1-TR100 Knauf Therm EXPERT Fasada XTherm λ 31 (GRAFIT) EPS EN T(1)-L(2)-W(2)-S(5)-P(10)-BS100-DS(N)2-DS(70,-)2-TR100 Zewnętrzna izolacja cieplna wykonywana metodą ETICS (BSO, lekka-mokra) Zewnętrzna izolacja cieplna wykonywana metodą lekką suchą Izolacja cieplna na powierzchni ściany szkieletowej Izolacja cieplna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, ościeży i nadproży okiennych Ocieplenie loggi balkonowych - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,031 Kształt krawędzi proste Wymiary - krawędzie prostokątne [mm] 1200 x 600 Wytrzymałość na zginanie [kpa] BS 100 ( 100) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) 13,5 kg/m 3 Opatentowana konstrukcja płyty maksymalnie ułatwia prawidłową instalację i gwarantuje o 20% krótszy czas montażu warstwy ocieplenia w porównaniu ze zwykłą płytą styropianową. Produkowana technologią formowania w prasie, co zapewnia wysoką stabilność wymiarową, płyta posiada proste krawędzie oraz płaską powierzchnię Płyta ETIXX jest brandowana logotypem marki izolacji budowlanych KNAUF Therm Wierzch płyty gofrowana faktura poprawiająca przyczepność kolejnych warstw systemu ociepleń wyraźnie zaznaczone miejsca kołkowania poziomie i pionowe linie redukujące naprężenia wewnętrzne płyty Spód płyty oznaczone miejsca, gdzie zaleca się nałożyć zaprawę klejącą (punkty + ramka) 5 trapezoidalnych rowków zwiększających przyczepność płyty do muru faktura zwiększająca przyczepność płyty do muru BEZ SZLIFOWANIA! - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,031 Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500, max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x ,5 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą ETICS (dawniej lekką- -mokrą = BSO) Zewnętrzna izolacja cieplna wykonywana metodą lekką suchą Wypełnienie dylatacji Izolacja termiczna loggi balkonowych Izolacja termiczna wieńców, ościeży i nadproży okiennych Izolacja cieplna na powierzchni ściany szkieletowej Izolacja cieplna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Produkowane z innowacyjnego surowca uszlachetnionego kompozycją grafitu Większa izolacyjność cieplna w stosunku do białych styropianów przy tych samych grubościach płyt Mniejsza grubość płyt daje możliwość pełniejszego wykorzystania przestrzeni użytkowych, takich jak loggie i tarasy Wytrzymałość na zginanie [kpa] BS 100 ( 100) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) 12_13

8 Knauf Therm Expert Fasada XTherm λ 32 (GRAFIT) Oznaczenie według normy: EN :2012+A1:2015 EPS EN T(1)-L(2)-W(2)-S(5)-P(10)-BS75-DS(N)2-DS(70,-)2-TR80 Knauf Therm Tech Fasada λ 40 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS100-DS(N)2-DS(70,-)1-TR100 Zewnętrzna izolacja termiczna wykonywana metodą lekką-suchą i lekką-mokrą (ETICS = BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych 12,5 kg/m 3 12,5 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) / ETICS Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych Produkowane z innowacyjnego surowca uszlachetnionego kompozycją grafitu Większa izolacyjność cieplna w stosunku do białych styropianów przy tych samych grubościach płyt Mniejsza grubość płyt daje możliwość pełniejszego wykorzystania przestrzeni użytkowych, takich jak loggie i tarasy Klasyczny styropian fasadowy najczęściej stosowany do izolacji termicznej budynków mieszkalnych i użyteczności publicznej wznoszonych w różnych technologiach. - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,032 Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x 490 Wytrzymałość na zginanie [kpa] BS 75 ( 75) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 80 ( 80) - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,040 Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x 490 Wytrzymałość na zginanie [kpa] BS 100 ( 100) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) 14_15

9 Knauf Therm Tech Fasada λ 42 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS75-DS(N)2-DS(70,-)1-TR80 11 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą ETICS (dawniej lekka-mokra lub BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Izolacja termiczna w szczelinie zamkniętej lub wentylowanej ściany trójwarstwowej Izolacja termiczna ościeży i nadproży okiennych Styropian Knauf Therm Fasada λ 42 stosuje się często w miejscach nie wymagających przenoszenia dużych obciążeń mechanicznych. - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,042 Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x 490 Wytrzymałość na zginanie [kpa] BS 75 ( 75) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 80 ( 80) Dach / Podłoga 16_17

10 Knauf Therm Pro Dach/Podłoga EPS 100 λ 36 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 Knauf Therm Tech Dach/Podłoga EPS 80 λ 37 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS125-CS(10)80-DS(N)2-DS(70,-)1-TR100 Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych i pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna podłóg w systemach ogrzewania podłogowego Izolacja termiczna stropodachów pełnych Baza do płyt warstwowych ściennych i dachowych z okładzinami z papy Izolacja termiczna cokołów w ETICS (dawniej metoda lekka-mokra = BSO) Izolacja termiczna stropodachów o wiotkiej konstrukcji (blacha trapezowa) Izolacja termiczna tarasów i balkonów 18 kg/m 3 15 kg/m 3 Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Rdzeń płyt warstwowych ściennych i dachowych z okładzinami z papy Wysokiej jakości produkt do izolacji cieplnej podłóg i dachów, szczególnie polecany przez projektantów Dopuszczalne obciążenia użytkowe 3000 kg/m 2 Klasyczny styropian na dachy i podłogi o dobrych parametrach izolacyjnych i wysokim naprężeniu ściskającym Dopuszczalne obciążenia użytkowe 2400 kg/m 2 - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,036 Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x 490 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Wytrzymałość na zginanie [kpa] BS 150 ( 150) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 150 ( 150) - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,037 Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x 490 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 80 ( 80) Wytrzymałość na zginanie [kpa] BS 125 ( 125) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) 18_19

11 Knauf Therm Pro Parking/Fundament EPS 200 λ 33 EPS EN13163-T(1)-L(2)-W(2)-S(2)-P(5)-BS250-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 28 kg/m 3 Izolacja termiczna podłóg pod podkładem posadzkowym, silnie obciążona Izolacja termiczna podłóg na gruncie z podkładem posadzkowym lub z płyt prefabrykowanych, silnie obciążona Izolacja termiczna stropodachów i dachów z możliwością parkowania oraz dachów odwróconych Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO=ETICS) Izolacja termiczna podziemnych elementów konstrukcyjnych: ścian poniżej poziomu gruntu z izolacją przeciwwilgociową (nasiąkliwość <2%) Warstwa izolująca przed przemarzaniem w konstrukcjach drogowych Zalecany przez projektantów do izolacji cieplnej parkingów, posadzek hal magazynowych i przemysłowych oraz garaży i innych miejsc o dużych obciążeniach Dopuszczalne obciążenie użytkowe 6000kG/m 2 Ze względu na niską nasiąkliwość (poniżej 2%) zalecany również do izolacji termicznej fundamentów. - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,033 Parking / Fundament Izolacja posadzek obciążonych i podziemnych elementów kontrukcji Kształt krawędzi prostokątny / frezowany Wymiary - krawędzie prostokątne [mm] 1000 x 500; max wym.: 4000 x 1200 Wymiary - krawędzie frezowane [mm] 990 x 490 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Wytrzymałość na zginanie [kpa] BS 250 ( 250) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] < 3% 20_21

12 Knauf Therm Expert Hydro EPS 100 λ 36 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,036 Głębokość stosowania [m] do 3 Kształt krawędzi Wymiary [mm] 1000 x 500 prostokątny - zakładka Grubość [mm] 50, 60, 80, 100, kg/m 3 Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w ETICS (dawniej metoda lekka-mokra lub BSO) Eliminacja liniowych mostków termicznych Izolacja termiczna tarasów, także zielonych (bez ruchu kołowego) Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną Dopuszczalne obciążenia użytkowe: 3000 kg/m 2 Specjalne właściwości wodoodporne Płyty wytwarzane z formy, a nie cięte z bloku, frezowane System kanalików drenażowych gwarantuje odprowadzenie wody i wilgoci Odporne na działanie kwasów humusowych w glebie Wytrzymałość na zginanie [kpa] BS 150 ( 150) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 2% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 100 ( 100) XPS 30, 50, 70 (POLISTYREN EKSTRUDOWANY) Produkowane według normy: PN-EN Izolacja termiczna ław fundamentowych Izolacja termiczna cokołów Izolacja termiczna dachów odwróconych Izolacja termiczna ciągów komunikacyjnych i parkingów Właściwości Jednostka XPS 30 XPS 50 XPS 70 Powierzchnia gładka/karbowana gładka gładka Format mm 1250/ / /600 Dekl.współ.przewodzenia ciepła (10 C) λ W/(m*K) gr mm gr mm gr mm 0,032-0,036 0,033-0,036 0,033-0,035 Opór cieplny R (m²*k)/w gr mm gr mm gr mm 1,15-4,30 1,10-3,20 1,10-2,75 Naprężenia ściskające przy 10% odksztalceniu względnym CS (10) kpa Średnia osiągana nasiąkliwość wodą przy długotrwałym zanurzeniu % 0,25 0,15 0,15 Zakres temperatur stosowania o C -60 / / / + 75 Grubość płyty Pakowanie Grubość płyty (mm) Ilość płyt w paczce (szt.) Ilość płyt w paczce (m²) mm Objętość paczki (m 3 ) 40, 50, 60, 80, , 150, 160 Wymiar płyty (mm) Ilość paczek w jednostce ładunkowej (szt.) 40, 50, 60, 80, 100, 120 Ilość na palecie (m 3 ) 40, 50, 60, 80, 100 Wysokość ładunku z podkładem (paleta) (m) ,3 12 3,6 2, ,5 0, ,78 2, ,5 0,3 12 3,6 2, ,3 I x ,6 2, ,25 0,315 L X ,78 2, ,75 0,3 N X ,6 2, ,3 12 3,6 2, , ,6 2, ,25 0, ,37 2,33 22_23

13 Knauf Therm Expert Floor Heating EPS 200 λ 33 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS250-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5 28 kg/m 3 Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Możliwość stosowania w obiektach budownictwa mieszkaniowego i użyteczności publicznej Unikalne właściwości Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt (1 płyta to 0,77m 2 ): eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Wypustki: dzięki nachyleniu (kąt ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Styropiany specjalistyczne Ogrzewanie podłogowe - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,033 Kształt krawędzi prostokątny Wymiary [mm] 1120 x 720 (z zakładką), 1100 x 700 (bez zakładki) Grubość [mm] 20 i 30 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 50 Wysokość wypustek [mm] 27 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Wytrzymałość na zginanie [kpa] BS 250 ( 250) Powierzchnia płyty [m 2 ] 0,77 Wymiary kartonu [mm] 1115*735*410 24_25

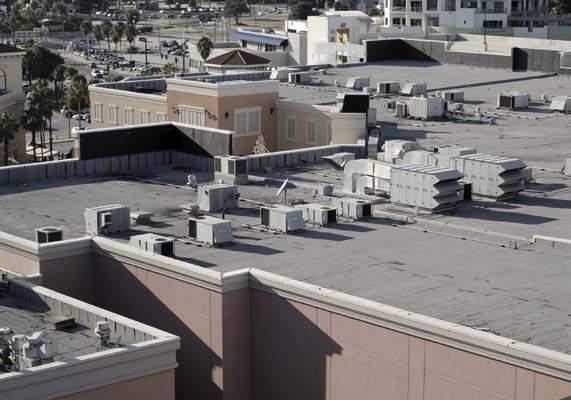

14 Styropianowe kliny dachowe (spadki dachowe EPS 100 i EPS 80) EPS 80: EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS125-CS(10)80-DS(N)2-DS(70,-)1-TR100 EPS 100: EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 5-TR150 Wykonanie spadków na dachach płaskich o kącie nachylenia do 25 Docieplenie powierzchni dachu pod dowolną warstwą hydroizolacji 15 lub 18 kg/m 2 Zastosowanie spadków dachowych zapobiega: spiętrzaniu wody i powstawaniu zastoin, zaleganiu kurzu, mułu i w wyniku tego rozwojowi glonów i życia biologicznego, korozyjnemu oddziaływaniu mikroorganizmów. Styropianowe kliny spadkowe przeznaczone do profilowania powierzchni dachów płaskich. To specjalistyczny produkt realizowany na zamówienie Klienta na podstawie dostarczonego projektu dachu z zaznaczonym sposobem odwodnienia oraz projektowanym spadkiem. Na życzenie Klienta kliny laminujemy papą. Opracowanie rysunków i dokumentacji na podstawie dostarczonego projektu dachu oraz wycięcie i oznakowanie elementów umożliwiające łatwy montaż na miejscu budowy Typy klinów : korytkowe grzbietowe płaskie specjalne Styropiany specjalistyczne Rozwiązania dachowe Typ EPS EPS 100 EPS 80 - Deklarowany = obliczeniowy współczynnik przewodzenia ciepła [W/(mK)] 0,036 0,037 Wymiary [mm] Zgodnie ze specyfikacją Klienta Poziom naprężenia ściskającego przy 10% odkształceniu względnym [kpa] CS(10)100 ( 100) CS(10)80 ( 80) Poziom wytrzymałości na zginanie [kpa] BS 150 ( 150) BS 125 ( 125) 26_27

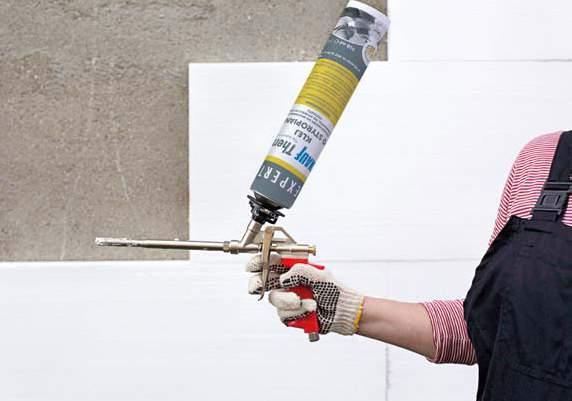

15 Knauf Therm EXPERT Klej do styropianu Klejenie płyt styropianowych EPS, PUR i XPS do podłoży mineralnych typu prefabrykaty żelbetowe, beton, elementy ceramiczne, keramzytobetonowe, gazobetonowe, kamienie naturalne, tynki cementowe, wapienne i cementowo-wapienne oraz do drewna, metali, membran bitumicznych Przyklejanie płyt gipsowo-kartonowych, paneli, kasetonów, parapetów Wypełnianie szczelin pomiędzy płytami styropianowymi Dylatacje pionowe w murach Uszczelnianie złączy, np. przy parapetach, płytkach parapetowych, płytach balkonowych, oknach piwnicznych czy oknach w przyziemiu Termoizolacja ścian zewnętrznych budynków, Termoizolacja fundamentów, ścian piwnic i innych podziemnych części budynków Niskoprężny Jednoskładnikowy Nie zawiera rozpuszczalników Utwardza się pod wpływem wilgoci Lżejszy niż tradycyjna zaprawa Wygodna aplikacja przy pomocy pistoletu do piany, nie ma potrzeby używania wiadra, mieszalnika czy szpachli Bardzo krótki czas po którym można kołkować: ok. 2h Klej i piana Dane techniczne Temperatura otoczenia i powierzchni od +10 C do +25 C Temperatura puszki od +5 C do +25 C (optymalnie +20 C) Współczynnik przewodzenia ciepła ʎ 0,0348 W/mK Czas korekty płyty ok. 10 min. Odporność termiczna po utwardzeniu od -40 C do +90 C Pojemność opakowania 750 ml Wydajność opakowania 6-8 m 2 Czas, po którym można kołkować 2h Okres przydatności 18 miesięcy (data produkcji na denku kartusza) 28_29

16 Dokumentacja Knauf Therm EXPERT Piana izolacyjno-montażowa Poliuretanowa Niskoprężna Wysoka wydajność Krótki czas obróbki Sprężysta i izolacyjna Stabilna, nie wypacza profili Regularna struktura Dane techniczne Temperatura otoczenia i powierzchni Wypełnianie szczelin między płytami styropianowymi w systemach dociepleń ścian zewnętrznych Izolacja cieplna dachów i stropodachów Osadzanie progów, schodów, parapetów i innych elementów wykończeniowych Montaż, uszczelnianie i łączenie ościeżnic okiennych, drzwiowych, bram garażowych i rolet (po wcześniejszym zamocowaniu mechanicznym i zabezpieczeniu przed deformacją) Wypełnianie prześwitów i bruzd dla rur i przewodów instalacyjnych w ścianach, stropach i dachach Wypełnianie szczelin wokół kominów i okien dachowych Wypełnianie pęknięć i szczelin w połączeniach między elementami przegród budowlanych od +5 C do +30 C Temperatura puszki od +5 C do +25 C (optymalnie +20 C) Pyłosuchość ok minut Czas obróbki 60 minut (temp. +20 C i wilgotność > 60%) 4 h (temp. +5 C i wilgotność 30%) Czas pełnego utwardzenia 24 h Wydajność ok. 45 L w warunkach swobodnego spieniania (w zależności od warunków atmosferycznych, warunków pracy i sposobu aplikacji piany) Odporność termiczna po utwardzeniu od -40 C do +90 C Klasa palności B3 (DIN 4102), F (PN ) 1) Dokumentacja techniczna produktów Certyfikat Zgodności Jakość produktów KNAUF Therm potwierdza Certyfikat Zgodności Instytutu Techniki Budowlanej. Jest on gwarancją, że wszystkie produkty trzech gam KNAUF Therm zostały szczegółowo przebadane i spełniają wszystkie wymagania stawiane nowoczesnemu materiałowi izolacyjnemu przez normę europejską E N : A 1 : Znak CE, Deklaracje Właściwości Użytkowych Wszystkie produkty termoizolacyjne KNAUF Therm sygnowane są Europejskim Znakiem CE. Oznacza to, że są zgodne z wymaganiami Rozporządzenia w sprawie wyrobów budowlanych (CPR). Określa ono obowiązek sporządzenia deklaracji właściwości użytkowych (DWU) dla każdego wyrobu. Dokument ten zawiera najważniejsze charakterystyki wyrobu. Numer deklaracji dla każdego wyrobu nadrukowano na etykiecie naklejonej na paczce. Adres strony internetowej, gdzie dostępne są wszystkie deklaracje właściwości użytkowych znajduje się na folii: 2) Stały monitoring jakości System Zarządzania Jakością ISO W trosce o najwyższą jakość naszych materiałów izolacyjnych dla budownictwa stosujemy w fabrykach KNAUF System Zarządzania Jakością ISO 9001:2008 oraz System Zarządzania Środowiskowego ISO 14001: _31

17 Pakowanie, przechowywanie Płyty styropianowe KNAUF Therm dostarczane są wyłącznie w oryginalnych opakowaniach producenta tj. firmy KNAUF Industries Polska Sp. z o.o. Opory cieplne Opór cieplny dla płyty styropianowej zależy bezpośrednio od jej grubości oraz współczynnika przewodzenia ciepła. Grubość płyty [mm] Pakowanie Format standardowy Płyty frezowane Ilość płyt w paczce [szt.] Objętość paczki [m 3 ] Powierzchnia krycia [m 2 ] Objętość paczki [m 3 ] Powierzchnia krycia [m 2 ] , , , ,3 7, ,3 6 0,288 5, ,3 5 0,290 4, ,28 4 0,272 3, ,28 3,5 0,273 3, ,27 3 0,264 2, ,3 3 0,294 2, ,275 2,5 0,265 2, ,3 2,5 0,290 2, ,26 2 0,252 1, ,28 2 0,272 1, ,3 2 0,292 1, ,24 1,5 0,234 1, ,255 1,5 0,246 1, ,27 1,5 0,261 1, ,285 1,5 0,276 1, ,3 1,5 0,291 1, ,21 1 0,204 0, ,22 1 0,214 0, ,23 1 0,224 0, ,24 1 0,232 0, ,25 1 0,242 0, ,26 1 0,252 0, ,27 1 0,262 0, ,28 1 0,272 0, ,29 1 0,282 0, ,3 1 0,292 0,970 ETIXX Fasada λ ,432 2, ,432 2, ,432 1,44 Opakowanie wyrobu zawiera: nazwę wyrobu, nazwę producenta, numer normy zharmonizowanej EN 13163:2012+A1:2015, kod wg tej normy, deklarowane parametry techniczne. Każda paczka styropianu KNAUF Therm oznaczona jest znakiem: Jego obecność potwierdza przetwarzalność materiału z jakiego wykonany jest produkt i gwarantuje jego ekologiczny charakter. Płyty styropianowe KNAUF Therm należy przechowywać w sposób zabezpieczający je przed uszkodzeniami mechanicznymi i oddziaływaniem warunków atmosferycznych. Uwaga: Nie stosować płyt w bezpośrednim kontakcie z substancjami działającymi destrukcyjnie na polistyren np. rozpuszczalniki organiczne ( aceton, nitro, benzen itp.) Grubość w mm Fasada XTherm λ 32 Opór cieplny R D [m 2 *K/W] GRAFITY BIAŁE SPECJALISTYCZNE Fasada XTherm λ 31 Fasada ETIXX λ 31 Fasada λ 42 Fasada λ 40 Fasada/Dach/ P o d ł o g a EPS 70 λ 38 Dach/Podłoga EPS 80 λ 37 Dach/Podłoga EPS 100 λ 36 Parking/Fundament EPS 200 λ 33 HYDRO EPS 100 λ 36 Floor Heating EPS 200 λ ,30 0,30 0,20 0,25 0,25 0,25 0,25 0, ,60 0,60 0,45 0,45 0,50 0,50 0,50 0, płyta +27 wypustki , ,90 0,90 0,65 0,70 0,75 0,75 0,80 0,85-30 płyta +27 wypustki , ,20 1,25 0,90 0,95 1,00 1,05 1,05 1, ,50 1,55 1,15 1,20 1,25 1,30 1,35 1,45 1, ,80 1,85 1,35 1,45 1,50 1,55 1,60 1,75 1, ,10 2,15 1,60 1,65 1,75 1,80 1,85 2, ,40 2,50 1,80 1,90 2,00 2,10 2,15 2,35 2, ,70 2,80 2,05 2,15 2,25 2,30 2,40 2, ,00 3,10 2,30 2,40 2,50 2,60 2,65 2,90 2, ,30 3,40 2,50 2,65 2,75 2,85 2,95 3, ,60 3,75 2,75 2,90 3,05 3,15 3,20 3,50 3, ,90 4,05 3,00 3,15 3,25 3,40 3,50 3, ,20 4,35 3,20 3,35 3,55 3,65 3,70 4, ,55 4,65 3,45 3,60 3,80 3,90 4,00 4, ,85 5,00 3,65 3,85 4,05 4,15 4,30 4, ,15 5,30 3,90 4,10 4,30 4,45 4,55 5, ,45 5,60 4,15 4,35 4,55 4,70 4,85 5, ,75 5,95 4,35 4,60 4,85 4,95 5,10 5, ,05 6,25 4,60 4,85 5,10 5,20 5,35 5, ,35 6,55 4,85 5,05 5,30 5,50 5,65 6, ,65 6,85 5,05 5,30 5,55 5,75 5,90 6, ,95 7,20 5,30 5,55 5,85 6,00 6,20 6, ,25 7,50 5,50 5,80 6,10 6,25 6,45 7, ,55 7,80 5,75 6,05 6,35 6,55 6,70 7, ,85 8,10 6,00 6,30 6,55 6,80 7,00 7, ,15 8,45 6,20 6,50 6,85 7,05 7,25 7, ,45 8,75 6,45 6,75 7,15 7,30 7,50 8, ,75 9,05 6,65 7,00 7,35 7,55 7,80 8, ,05 9,35 6,90 7,25 7,60 7,85 8,05 8, _33

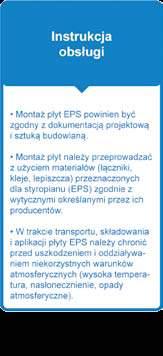

18 Informacje na opakowaniu Nazwa jednej z trzech gam produktowych Logo Nazwa produktu Kolorowy pasek wskazujący na zastosowanie produktu Tabela informacyjna wyrobu: - Typ wyrobu: EPS - Naprężenie ściskające przy 10% odkształceniu względnym - Współczynnik przewodzenia ciepła - Waga 1m 3 / Oznakowanie płyt Oznaczenie, że produkt jest w 100% przetwarzalny Piktogram ilustrujący zastosowanie produktu. Kolor piktogramu zależy od miejsca aplikacji produktu Etykieta z danymi technicznymi Instrukcja obsługi Informacje dodatkowe Informacje o bezpieczeństwie Kod EAN13 Dane wewnętrzne wyrobu Wewnętrzny kod zakładu produkcyjnego Objętość paczki Krawędź z frezem czy bez frezu Powierzchnia krycia Ilość płyt w paczce Nasiąkliwość wodą Wymiary płyty Grubość płyty Tolerancja grubości Poziom wytrzymałości na rozciąganie Poziom naprężenia ściskającego przy 10-procentowym odkształceniu względnym Poziom wytrzymałości na zginanie Współczynnik przewodzenia ciepła Deklarowany opór cieplny Zastosowanie wyrobu Numer normy zharmonizowanej Numer deklaracji właściwości użytkowych Dane producenta Oznakowanie CE Dane zakładu produkcyjnego Dane techniczne na etykiecie KNAUF Therm PRO Fasada/Dach/Podłoga EPS 70 λ 38 dn 150 (TYP EPS 70) EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 Nadruk na boku każdej płyty zawierający logo Knauf oraz grubość płyty w mm TR poziom wytrzymałości na rozciąganie [kpa] DS(70,-) stabilność wymiarowa w temperaturze 70 C [%], DS(N) stabilność wymiarowa w warunkach laboratoryjnych [%], CS(10) poziom naprężenia ściskającego przy 10 procentowym odkształceniu względnym [kpa], BS poziom wytrzymałości na zginanie [kpa], S tolerancja prostokątności, P tolerancja płaskości, W tolerancja szerokości, L tolerancja długości, T tolerancja grubości, im niższa cyfra towarzyszy literze, tym mniejsza jest tolerancja grubości dla danego wyrobu [mm], EN numer normy zharmonizowanej zgodnie, z którą wytwarzane są płyty styropianowe EPS oznacza, że produkt jest wykonany ze styropianu (polistyrenu spienionego), Niepowtarzalny kod typu wyrobu: Typ EPS Nazwa handlowa wyrobu Grubość wyrobu [mm] 34_35

19 Informacje o bezpieczeństwie, wytyczne mocowania płyt białych i grafitowych Notatki Wytyczne dotyczące przechowywania i montażu grafitowych płyt styropianowych: składowanie płyt przed montażem w miejscu zacienionym, nienarażonym na bezpośrednie działanie promieni słonecznych przed przyklejeniem płyt należy ich powierzchnię (po obu stronach) przeszlifować celem zwiększenia przyczepności kleju zalecane stosowanie kleju do styropianu zbrojonego włóknem w trakcie prac powinno się używać osłonowych siatek elewacyjnych. 36_37

20 Notatki 38_39

21 Centrala w Polsce i zakład produkcyjny w Mszczonowie KNAUF Industries Polska Sp. z o.o. ul. Styropianowa 1, Adamowice Mszczonów tel fax info@knauf-industries.com Katalog produktów 2017 Dystrybutor
