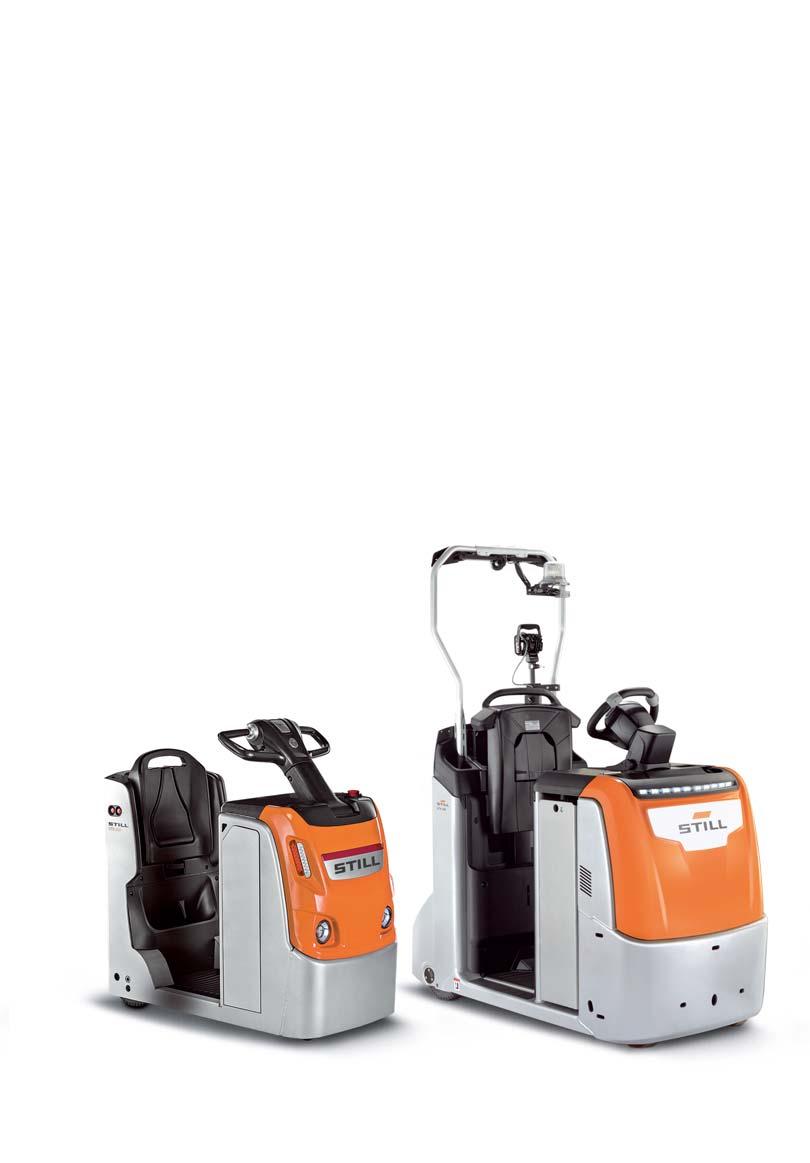

1 @ LTX Dane Techniczne Elektryczne ciągniki/ciągniki z platformą LTX 20 LTX-T 04 LTX 50/Li-Ion

2 Inteligentny ciągnik Poniższe dane techniczne zgodnie z wytyczną VDI 2198 określają tylko wartości techniczne dla urządzenia standardowego. Odmienne ogumienie, inne rodzaje masztów lub dodatkowy osprzęt zmieniają parametry techniczne wózka. Pozostałe Silnik elektryczny Osiągi Wymiary podstawowe Koła/podwozie Masy Oznakowanie 1.1 Producent 1.2 Typoszereg (oznaczenie producenta) 1.3 Napęd 1.4 Obsługa 1.5 Udźwig/ładunek Q kg 1.7 Nominalna siła pociągowa F N 1.9 Rozstaw osi kół y mm 2.1 Masa własna z baterią kg 2.3 Nacisk na oś bez ładunku przód/tył kg 3.1 Ogumienie 3.2 Rozmiar ogumienia Rozmiar ogumienia mm 3.3 Rozmiar ogumienia tył mm 3.4 Koła dodatkowe (wymiary) mm 3.5 Liczba kół (x = napędowe) przód/tył 3.6 Rozstaw kół przód b10 mm 3.7 Rozstaw kół tył b11 mm 4.8 Wysokość od podłoża platformy min./maks. h7 mm 4.9 Wysokość dyszla w położeniu do jazdy min./maks. h14 mm 4.12 Wysokość zaczepu holowniczego h10 mm 4.13 Wysokość załadunkowa h11 mm 4.17 Długość sprzęgu l5 mm 4.19 Długość całkowita l1 mm 4.21 Szerokość całkowita b1/b2 mm 4.32 Prześwit dolny, centralnie między osiami m2 mm 4.35 Zewnętrzny promień skrętu Wa mm 5.1 Prędkość jazdy z ładunkiem/bez km/h Prędkość jazdy, wstecz z ładunkiem/bez km/h 5.5 Siła pociągowa S2 = 60 min z ładunkiem/bez N 5.6 Maks. siła pociągowa S2 = 5 min z ładunkiem/bez N 5.8 Maks. zdolność pokonywania wzniesień z ładunkiem/bez % 5.9 Czas przyspieszenia z ładunkiem/bez s 5.10 Hamulec eksploatacyjny 6.1 Silnik napędowy, moc S2 = 60 min kw 6.3 Akumulator wg DIN 43531/35/36; A, B, C, nie 6.4 Napięcie akumulatora / pojemność znamionowa K5 V/Ah 6.5 Masa akumulatora ±5 % kg 6.6 Zużycie energii według cyklu VDI kwh/h 8.1 Rodzaj sterowania jazdą 10.7 Poziom hałasu (na wysokości uszu operatora) db(a) STILL STILL STILL LTX 20 LTX-T 04 LTX 50/Li-Ion Elektryczny Elektryczny Elektryczny Stojąc Stojąc Stojąc / / / /616 Pełna guma/superelastyczne Pełna guma/superelastyczne Pełna guma/superelastyczne 230 x x x x 250 x 80 2 x 250 x x 85 2 x 100 x 40 2 x 100 x 40-1x + 2/2 1x + 2/2 1x / / / / / / /245/300/355/ / /8 8/8 9/14 3/3 3/3 6/ Patrz wykres Patrz wykres 5/10 5/10 Patrz wykres 4/4 4/4 5,0/7,3 Elektromagnetyczny Elektromagnetyczny Elektromagnetyczny 1,5 1,5 3 Nie Nie Nie 24/200 24/200 24/ ,21 1,35 - Sterowanie AC Sterowanie AC Sterowanie AC <70 1 Nośność znamionowa na platformie / ciągnięty ładunek na zaczepie holowniczym 2 Z prześwitem dolnym m2 = 100 mm, y = 1150 mm, h7 = 180 mm, h14 = 1300 mm, Wa = 1344 mm 3 ±10 % 2 3

3 h7 b1 h14 LTX Elektryczne ciągniki/ciągniki z platformą Rysunki techniczne m2 h10 Wa y l1 LTX 20 rzut z boku LTX 20 rzut z góry b2 b1 m2 h10 h11 h7 h mm Wa y l1 LTX-T 04 rzut z boku LTX-T 04 rzut z góry m2 h7 b1 h14 Wa y l5 l1 LTX 50 rzut z boku 4 LTX 50 rzut z góry

4 Rysunki techniczne Charakterystyka pracy LTX Prędkość jazdy (km/h) Prędkość jazdy (km/h) Odległość km Siła pociągowa (N) 0 % 2 % 4 % 5,0 t 6 % 4,0 t Pochylenie 8 % 10 % 12 % 3,0 t 2,5 t 2,0 t Ciągnięty ładunek 14 % 1,5 t 16 % 18 % 1,0 t 20 % 0 t 0,5 t Przykład pokazuje: - ciągnięty ładunek 2000 kg - pochylenie 4% - maks. prędkość jazdy 6,6 km/h - długość pochylenia 4,4 km 5

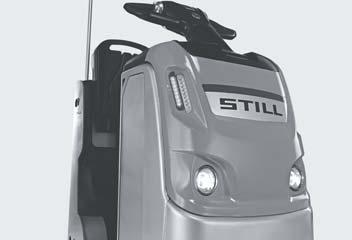

5 LTX 20 Zdjęcia detali Oświetlenie pojazdu dla większego bezpieczeństwa Szybkie odryglowanie zaczepu holowniczego z poziomu stanowiska operatora Rozkładane siedzenie ułatwia pokonywanie długich tras Stanowisko pracy operatora z intuicyjnie obsługiwanymi elementami obsługi Funkcja prowadzenia wózka pieszo dla bardziej wydajnej kompletacji Regulowana kierownica pozwala dopasować pozycję do wzrostu operatora 6

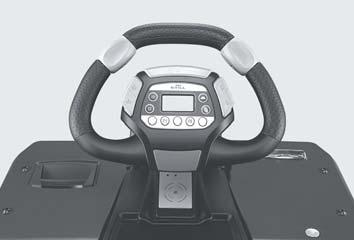

6 LTX 50 Zdjęcia detali Opcjonalne światło do jazdy dziennej LED zwiększa widoczność i bezpieczeństwo pracy Szeroki zakres zastosowań dzięki różnym możliwościom przyłączy dla elementów zestawów platform transportowych i przyczep Opcjonalne składane siedzenie dla większego komfortu jazdy na dłuższych odcinkach Jedyna w swoim rodzaju kierownica STILL EASY Drive zapewnia najlepszą jazdę i obsługę funkcji wózka bez odrywania rąk od kierownicy Opcjonalny pałąk na akcesoria umożliwia łatwy i bezpieczny montaż dodatkowego wyposażenia, np. oświetlenia Optymalną widoczność pojazdu i najwyższy poziom bezpieczeństwa zapewnia opcjonalne oświetlenie Safety Light oraz Safety Light 4Plus 7

7 8 LTX Elektryczne ciągniki/ciągniki z platformą Inteligentny ciągnik

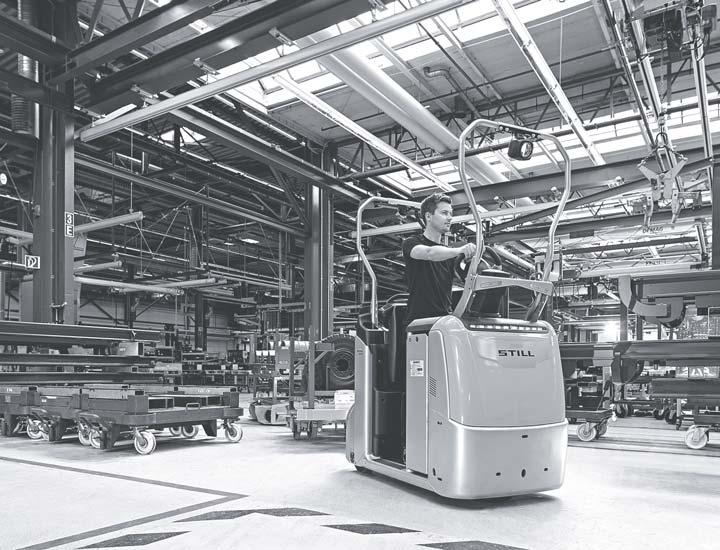

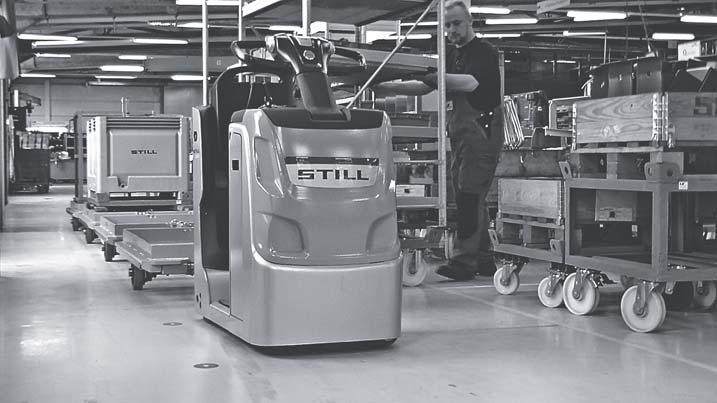

8 Inteligentny ciągnik LTX 20/LTX-T 04 Komfort pracy: nisko umieszczony stopień kabiny i duża przestrzeń dla nóg Możliwość pracy na najmniejszej przestrzeni: kompaktowy i bardzo zwrotny (szerokość pojazdu 600 mm) Wielofunkcyjny: w wersji jako ciągnik lub wózek z platformą Ciągnik który zwraca uwagę inteligentnymi rozwiązaniami, a ponadto niesamowicie dobrze się prezentuje. Kompaktowy ciągnik LTX 20 marki STILL imponuje nie tylko dużą funkcjonalnością, lecz również przemyślanym wzornictwem to coś więcej, niż tylko wygląd zewnętrzny. Ergonomiczne oparcie ze składanym siedzeniem umożliwia np. pracę bezpieczną dla pleców i niewywołującą ciągłego napięcia mięśni. A propos pracy pod tym względem ten wąski ciągnik nie ma sobie równych: kompaktowy i zwrotny może ciągnąć ładunki o masie nawet do dwóch ton i nadal przekonywać doskonałymi wartościami przyspieszenia. Precyzyjny układ kierowania sprawia, że operator ma zawsze pełną kontrolę nad ładunkiem. Szerokość 600 mm sprawia, że LTX 20 można manewrować bez problemu nawet w najwęższych przejściach roboczych. Sprawdza się idealnie element zestawu transportowego przy liniach produkcyjnych lub do przewozu bagaży na lotniskach. Lecz to nie wyczerpuje jego szerokich możliwości zastosowań. Model LTX 20 jest na przykład również idealnym urządzeniem pomocniczym do przewozu prania w szpitalach lub transportu materiałów na potrzeby różnego rodzaju remontów ponieważ w wersji transportowej LTX-T 04 przewozi na tyle pojazdu do 400 kg. LTX 50 Wysoka wydajność przeładunkowa dzięki możliwości przewożenia ładunków do 5000 kg i prędkości pojazdu do 14 km/h Najlepszą ergonomię zapewnia opcjonalne amortyzowane pneumatycznie stanowisko operatora oraz regulowana kierownica EASY Drive Odpowiedni do najwęższych przejazdów roboczych dzięki kompaktowym wymiarom Niezawodne i dokładne co do taktu sekwencje dostaw są specjalnością modelu LTX 50. Jako zestaw transportowy ten przyszłościowy ciągnik elektryczny ciągnie między liniami produkcyjnymi przyczepy o masie całkowitej do 5000 kg z absolutnym zachowaniem szerokości toru. Dzięki najwyższej prędkości 14 km/h pokonuje również dłuższe odcinki w optymalnym czasie. W ten sposób umożliwia realizację wydajnego i sprawnego zaopatrzenia produkcji, redukuje wewnątrzzakładowe koszty transportowe i pozwala zaoszczędzić realną kwotę. Operatorów usatysfakcjonuje jedyna w swoim rodzaju kierownica STILL EASY Drive z wbudowanym wyświetlaczem. Rozmieszczenie jej elementów obsługi zostało tak pomyślane, że można je komfortowo obsługiwać każdą ręką, nie odrywając jej od kierownicy. Ponadto precyzyjny i lekkobieżny elektryczny układ kierowania, dzięki automatycznej pozycji zerowej, kieruje pojazd zawsze po torze. Plus w kwestii komfortu pracy zapewniają również amortyzowana na życzenie platforma operatora do obsługi na stojąco oraz składane siedzenie z regulowanym oparciem. Duże pojemności akumulatorów czynią model LTX 50 prawdziwym specjalistą długich odcinków a z opcjonalną technologią litowojonową można korzystać z dostępności nawet przez 24 godziny na dobę. 9

9 Inteligentny ciągnik Bogate wyposażenie Moc Kompaktowość Mocny, niezawodny i bezobsługowy: nowoczesny trójfazowy silnik jezdny Wysoka wydajność przeładunkowa: duża masa przewożonych ładunków od 2000 kg do 5000 kg Szybki transport towarów: w przypadku LTX 50 prędkość jazdy do 14 km/h oraz w przypadku LTX 20 do 8 km/h Permanentna dostępność: opcjonalna wymiana akumulatorów z boku i akumulatory litowo-jonowe do modelu LTX 50 umożliwiają szybkie naładowanie oraz bezproblemowe doładowanie Wysoka wydajność: tryb prowadzenia wózka pieszo pozwala zaoszczędzić czas na wsiadania i wysiadanie Precyzja Intuicyjna obsługa wszystkich funkcji bez odrywania rąk: innowacyjna kierownica STILL EASY Drive w modelu LTX 50 Precyzyjny sprzęg: szybki i bezpieczny z wolną widocznością na zaczep holowniczy przyczepy Bezpieczny i bezkolizyjny transport towarów: precyzyjnie działający układ przyspieszenia i kierowniczy oraz opcjonalny tryb prowadzenia wózka pieszo Różne programy jazdy: odpowiedni tryb jazdy do każdego zastosowania Ergonomia Wąska konstrukcja: wyjątkowo kompaktowy i zwrotny model do prac na najmniejszych przestrzeniach W wąskich przejściach, jak u siebie: bardzo mały zewnętrzny promień skrętu umożliwia pracę w wąskich korytarzach roboczych Bezpieczeństwo Wysokie bezpieczeństwo i zapobieganie wypadkom: dobrą widoczność pojazdu zapewniają opcjonalne światło do jazdy dziennej LED, Safety Light oraz Safety Light 4Plus Wielostronna i elastyczna kontrola dostępu z FleetManager 4.x Wysokie bezpieczeństwo podczas manewrów skrętu: regulacja prędkości Curve Speed Control zależna od kąta kierownicy Zapobieganie uszkodzeniom udarowym: różnorodne warianty ochrony przeciwwjazdowej Odpowiedzialność za środowisko Wzorowy przykład: trwałe i energooszczędne lampy LED Działanie długofalowe: ponad 95 % wszystkich materiałów konstrukcyjnych nadaje się do recyklingu Niskie koszty energii przez naciśnięcie przycisku: tryb wydajnościowy Blue-Q w przypadku LTX 50 Minimalne emisje dźwięków: bardzo cichy silnik jezdny i układu podnoszenia Wygodna pozycja stojąca: nowoczesne i amortyzowane stanowisko operatora zapewnia wysoki komfort pracy, LTX 50 opcjonalnie także z regulowaną amortyzowaną platformą operatora do obsługi na stojąco Odciążenie na długich odcinkach: składane siedzenie dla większego komfortu jazdy Praca niepowodująca znużenia: niżej umieszczone stopnie ułatwiają wsiadanie i wysiadanie Przestronne miejsce pracy operatora ze skrytkami Platforma do lekkiego załadunku: wysokość powierzchni ładunkowej do 271 mm w przypadku LTX-T 04 10

10 Warianty wyposażenia Miejsce pracy operatora Urządzenia dodatkowe Bateria Rama Urządzenia dodatkowe Bezpieczeństwo Ogumienie Napęd Zaczep holowniczy i wyposażenie systemowe LiftRunner LTX 20 LTX-T 04 LTX 50 Skrytka na stanowisku operatora, strona ładunkowa Stanowisko operatora z małym oparciem Ochrona kolan Regulowana kierownica Amortyzowana platforma operatora do obsługi na stojąco Amortyzowana pneumatycznie platforma operatora do obsługi na stojąco Amortyzowana pneumatycznie platforma operatora do obsługi na stojąco ze sprzężonym składanym siedzeniem Składane siedzenie Dodatkowy pałąk po stronie napędowej niski Dodatkowy pałąk po stronie napędowej wysoki / z elementem poprzecznym Dodatkowy pałąk po stronie ładunkowej niski Dodatkowy pałąk po stronie ładunkowej wysoki / z elementem poprzecznym Regulowana podkładka do pisania DIN-A4 Ładowarka pojazdowa 12 V Funkcja prowadzenia wózka pieszo przez wyłączniki przy kierownicy / przyciski boczne Funkcja prowadzenia wózka pieszo przez przyciski boczne przy oparciu Komora na baterie 200 Ah, możliwość wymiany przy użyciu dźwigu Komora na baterie 200 Ah, wymiana boczna Komora na baterie Ah, możliwość wymiany przy użyciu dźwigu Komora na baterie Ah, wymiana boczna Komora na baterie Ah, możliwość wymiany przy użyciu dźwigu Komora na baterie Ah, wymiana boczna Komora na baterie litowo-jonowe Ah Adapter korytkowy do baterii alternatywnych Wbudowana ładowarka Prześwit dolny 40 mm Prześwit dolny 70 mm Prześwit dolny 80 mm Prześwit dolny 100 mm Gumowa osłona dolna Osłona stalowa, niska Osłona stalowa, wysoka Osłona stalowa i gumowa, niska FleetManager, wykrywanie kolizji i transmisja danych Wersja chłodni do 30 C w przypadku pracy zmiennej Uchwyt do rolek z folią po stronie napędowej/ładunku Przygotowanie MMS Transmisja danych za pomocą Bluetooth Transmisja danych za pomocą GPRS Lusterko wsteczne Sygnał jazdy wstecz Sygnalizator błyskowy Safety Light / Safety Light 4Plus przód Światło do jazdy dziennej LED Dostęp klucz Dostęp kod PIN Dostęp FleetManager Ogumienie superelastyczne, po stronie ładunku Ogumienie superelastyczne, nie zostawia śladów, po stronie ładunku Pełna guma, po stronie ładunku Pełna guma, nie zostawia śladów, po stronie ładunku Ogumienie poliuretanowe, po stronie ładunku Koło napędowe z pełnej gumy Koło napędowe z pełnej gumy, profilowane Koło napędowe z pełnej gumy, nie zostawia śladów Koło napędowe z poliuretanu Koło napędowe z poliuretanu, profilowane Koło napędowe superelastyczne Bezobsługowy trójfazowy silnik napędowy Całkowicie obudowane komponenty, niepodatne na zabrudzenia i kurz Jednopunktowy zaczep holowniczy 3-punktowy zaczep holowniczy Zaczep Rockinger Funkcja hydrauliczna dla elementów zestawów platform transportowych STILL uruchomienie przez wyłącznik kontaktowy Funkcja hydrauliczna dla elementów zestawów platform transportowych STILL uruchomienie przez wyłącznik Standard Opcja Niedostępne 11

11 @ Centrala Oddział Warszawa STILL Polska Sp. z o.o. ul. Puławska 506/508 ul. Składowa 11, Żerniki Warszawa Gądki Telefon: Telefon: Fax: Fax: Oddział Katowice Oddział Gdańsk ul. Koszelew 3 ul. Astronomów Będzin Gdańsk Telefon: Fax: info@still.pl Pozostałe informacje znajdziecie Państwo na: Telefon: Fax: STILL posiada certyfikaty w następujących obszarach: zarządzanie jakością, bezpieczeństwo pracy, ochrona środowiska oraz zarządzanie energią. LTX PL 08/17 Wszelkie prawa zastrzeżone.
