1 JouleX Optymalizacja zużycia energii dla IT Łukasz Sadowski Network Consulting Engineer Cisco Forum 2014

2 Agenda Zużycie energii dla IT w czym tkwi problem? Dlaczego warto oszczędzać energię w tym segmencie? Czym jest JouleX, jak działa, z czym się integruje? Tworzenie polityk Dokładność pomiarów Korzyści płynące z JouleXa przykład wdrożenia 2

3 Zużycie energii dla IT 58% 31% 20% 11% 16% 25% 15% 6% 11% EnergyStar: Fast Facts on Energy Use Gartner DataQuest: Forecast of IT hardware energy consumption, worldwide, % 3

4 4 Ilość energii dla całego Data Center zazwyczaj znana. Zużycie energii dla IT - Data Center??????????????????????????????? Ale czy dla każdego urządzenia osobno??

5 Definicja problemu Co zużywa ile energii?? Aktualne zużycie energii Infrastruktura IT Energia zmarnowana Energia potrzebna 5

6 Dlaczego warto oszczędzać energię w tym segmencie? Znaczny wzrost cen energii w przyszłości 1,400 zł zł/ MWh zł/ MWh ~ 246 % 1,200 zł 1,000 zł 800 zł 600 zł 400 zł 200 zł Składnik zmienny stawki sieciowej jednostrefowy Ostateczna cena zł/ MWh zł/ MWh 0 zł Raport Agencji Rynku Energii na zamówienie ministerstwa gospodarki 6

7 Dlaczego warto oszczędzać energię w tym segmencie? Biznes odpowiedzialny ekologicznie = wzmocnienie wizerunku firmy Oszczędność do 50% zużywanej energii lepsze wykorzystanie budżetu zakup nowego sprzętu Ryzyko zmian w prawie (UE) 7

8 Co poza oszczędnością energii? Jak tym wszystkim zarządzać? 8

9 Co poza oszczędnością energii? Vernics Verdiem PC Faronics KACE LANdesk 1E Triumfant Promisec Administracja EIP IBM Tivolo LANrew Solar Winds Sentilla Viridity Data Center Miserware Energyware 9

10 Co poza oszczędnością energii? Vernics Verdiem PC Faronics KACE LANdesk 1E Triumfant Promisec Administracja EIP IBM Tivolo LANrew Solar Winds Sentilla Viridity Data Center Miserware Energyware 10

11 Co poza oszczędnością energii? zero dodatkowych aplikacji brak zmian w topologii sieci brak zakupu fizycznych mierników 11

12 Czym jest JouleX? PoE Cisco EnergyWise IPM WMI vpro SSH Non-PoE SNMP, Web Services, Intel DCM BMS Biuro Data Center Instalacje w budynku 12

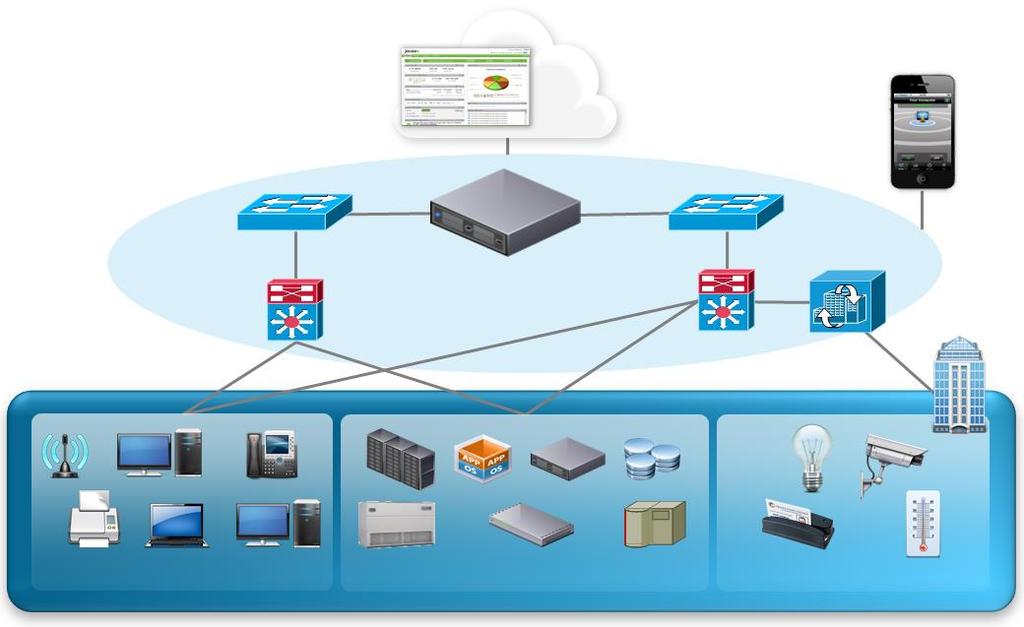

13 Czym jest JouleX? Windows Server JouleX (serwer + kontroler) PoE Cisco EnergyWise IPM WMI vpro SSH Non-PoE SNMP, Web Services, Intel DCM BMS Biuro Data Center Instalacje w budynku 13

14 Z czym współpracuje? Sieci kampusowe Systemy zarządzania w budynkach Data Center 14

15 Co potrafi JouleX? Monitorowanie Analiza Sterowanie 15

16 Co potrafi JouleX? Automatyczne wykrywanie urządzeń ON/OFF/ (inne) Zużycie energii Troubleshooting Monitorowanie % wykorzystania urządzenia (serwery), CPU 16

17 Co potrafi JouleX? Analiza Rozbudowane raporty: - Zużycia energii - Zaoszczędzonej energii - Obciążenia urządzeń - CO 2 - Raport kosztów/oszczędności - Top 10 Własne raport (skrypty) 17

18 Co potrafi JouleX? Polityki Blokada urządzeń krytycznych System powiadomień Lokalizacje Sterowanie 18

19 Co potrafi JouleX? Monitorowanie Automatyczne wykrywanie urządzeń ON/OFF/ (inne) Zużycie energii Troubleshooting % wykorzystania urządzenia (serwery), CPU Polityki Blokada urządzeń krytycznych System powiadomień Lokalizacje Sterowanie Analiza Rozbudowane raporty: - Zużycia energii - Zaoszczędzonej energii - Obciążenia urządzeń - CO 2 - Raport kosztów/oszczędności - Top 10 Własne raport (skrypty) 19

20 Jak to działa (cały proces)? Instalacja Import urządzeń Mierzenie zużycia energii Analiza Wdrażanie polityk Ostateczny raport Analiza uzyskanych oszczędności 20

21 Instalacja Plik do pobrania (wersja 4.4.0) JouleX (4.2.3) Cisco EnergyWise Suite (4.4.0) Licencja trial każdy może spróbować 21

22 Instalacja (skalowalność) JouleX Server 1x JEM Controller = urządzeń JEM Controller JEM Controller JEM Controller 22

23 Architektura Windows Server Apache Web server Proxy AES 128 Client https Webservice Call PostgreSQL EnergyWise Service (.Net 4.0) 23

24 Architektura Bezpieczeństwo AES 128 Client https PostgreSQL (8.4.5) Łatwość tworzenia kopii zapasowych 24

25 Importowanie / wykrywanie urządzeń WMI (JouleX Windows Helper), SSH SNMP CDP/LLDP EnergyWise, SNMP IPMI, ILO 25

26 Asset Connectors (kreatory) Zasoby zewnętrzne Active Directory SCCM Sieć ODBC CSV Budynek Data Center Virtualizacja PoE / VoiP 26

27 Asset Connectors Active Directory Cisco CallManager Cisco EnergyWise Cisco UCS CiscoWorks CSV Files JEMScript Intel Data Center Manager Juniper Junos Space Enterasys NAC Enterasys NetSight Network Discovery: IPMI Network Discovery: SNMP Network Discovery: WMI Network Discovery: SSH ODBC SCCM OpenScape DLS VMware Hyper-V Windows Helper 27

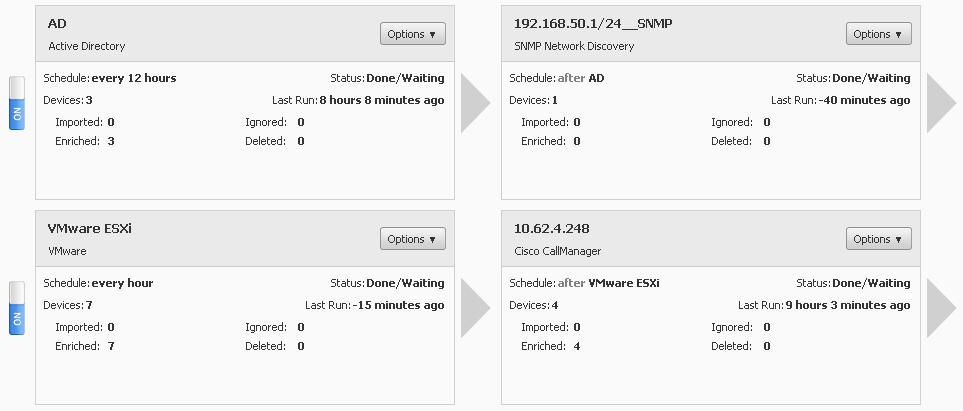

28 Asset Connectors 28

29 Manualne dodawanie urządzeń 29

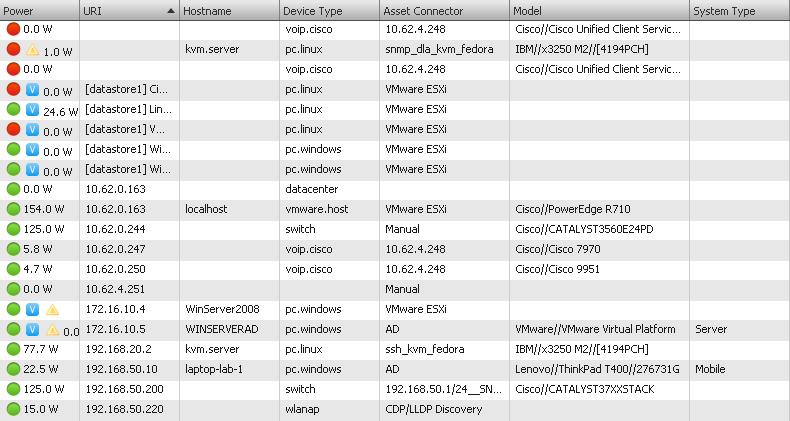

30 Efekt 30

31 Device info 31

32 Device info 32

33 Device info 33

34 Audit Log 34

35 Audit Log analiza błędu 35

36 Dokumentacja 36

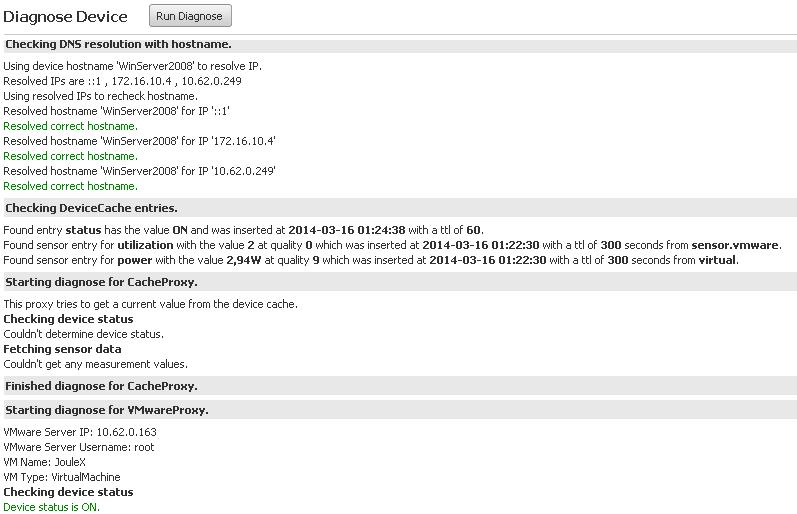

37 Diagnoza 37

38 Diagnoza 38

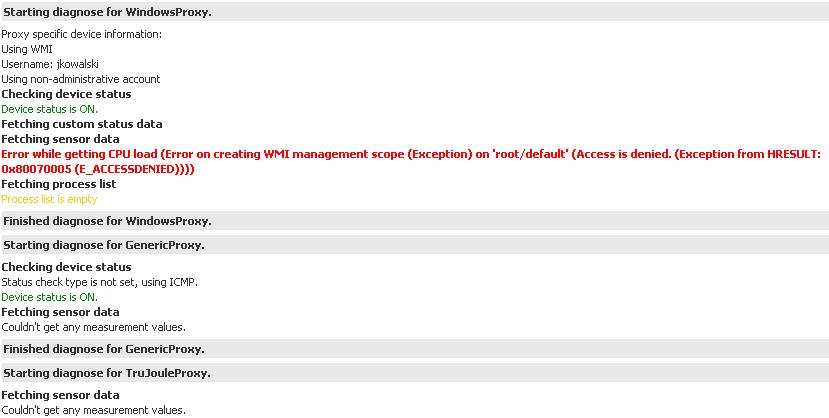

39 Diagnoza 39

40 Capability Matrix 40

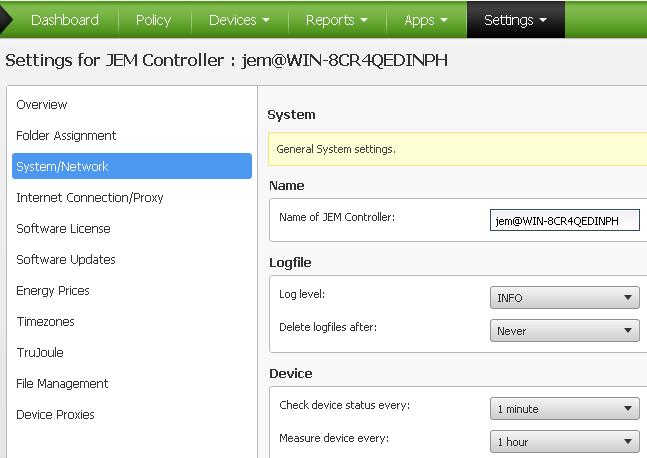

41 Sprawdzanie stanu, pomiary 41

42 Monitorowanie TCP SYN (port 135) Windows SSH (port 22) Linux/Mac SNMP SNMP IPMI statuscheck.type= tcp snmp ipmi icmp none 42

43 Jak JouleX mierzy pobór energii? Co oznacza? Gdzie można spotkać? Wartość mierzona z sensorów, 100% dokładność Wartość zdefiniowana przez użytkownika Statyczna wartość z TrouJoule Database Modelowanie inteligentna estymacja Brak informacji z TrouJoule Database, przyjęcie statycznej najbliższej z możliwej Serwery, PoE (telefony IP, access pointy) Switch, router PC, laptop (Winodws, Linux, Mac) 43

44 Jak dokładny jest JouleX? Serwery Telefony IP Access Point 100% zgodności Switch, Router Mimo statycznej wartości, przy 50% obciążeniu urządzenia wartość zużycia energii zbliżała się do podawanej przez JouleXa Laptopy z Windows/Linux Bardzo dobra estymacja (+- 2W) 44

45 Raporty 45

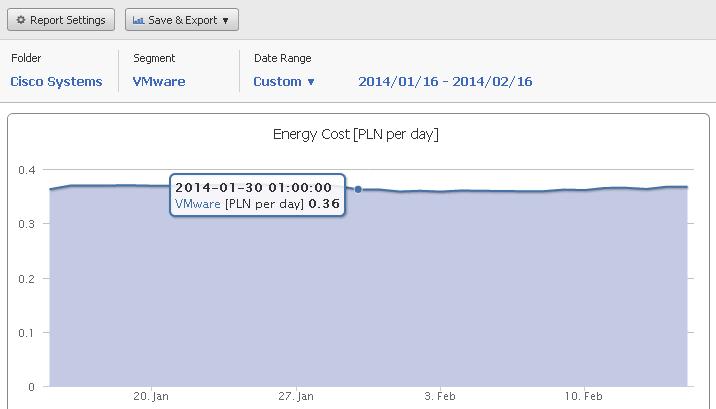

46 Raporty 46

47 Co chcielibyśmy uzyskać? 47

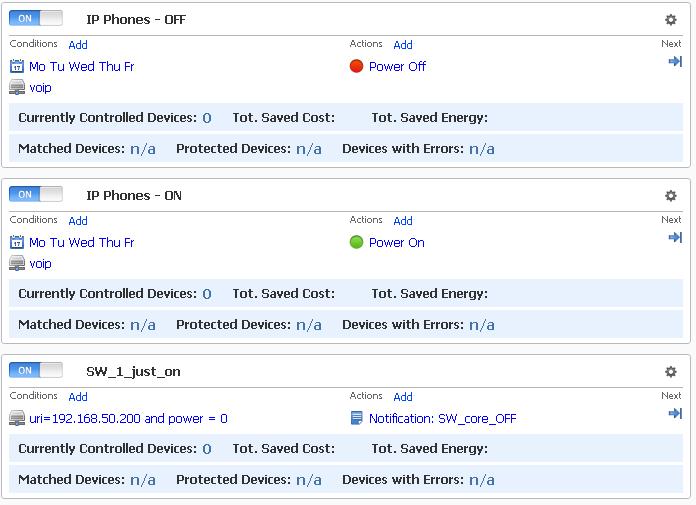

48 Jak to zrobić? Polityki 48

49 Polityki - warunki 49

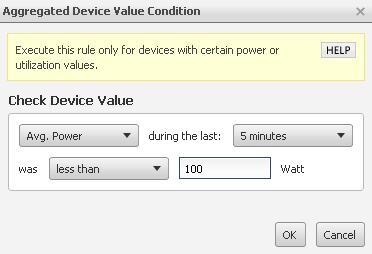

50 Polityki - warunki 50

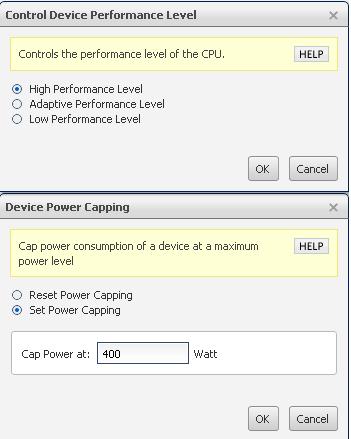

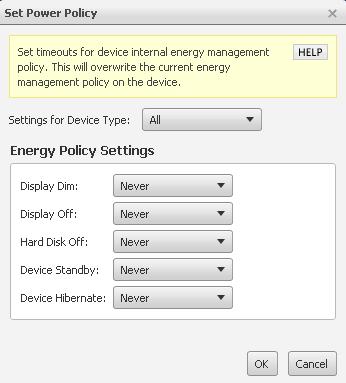

51 Polityki - akcje 51

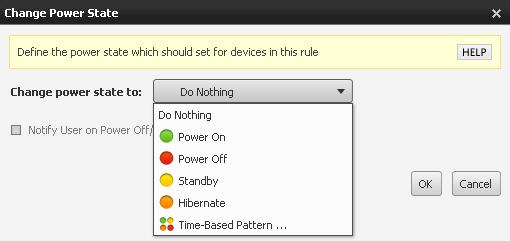

52 Polityki - akcje 52

53 Location mapping organizacja sprzętu IT NEXT uri= /25 =>'Cisco//budynek//pietro_1' NEXT uri= /27 =>'Cisco//budynek//pietro_2 NEXT uri= /16 =>'Cisco//budynek//pietro_3' NEXT uri= /24 =>'Cisco//budynek//pietro_4' 53

54 Location mapping organizacja sprzętu IT 54

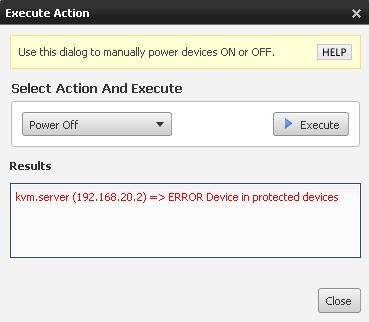

55 Protected devices ochrona urządzeń przed ON/OFF type=vmware.host uri= /24 55

56 Skąd się biorą oszczędności? 30 % PC nie wyłączanych bezpieczny laptop nikt nie wyłącza 100% - niewyłączane w ogóle Tryb czuwania ok 10 W (po co taka drukarka w sobotę/niedzielę)? Wymagają konfiguracji (Cisco Energy Wise lub Cisco Call Manager) 56

57 Skąd się biorą oszczędności? Serwery w ogóle niewykorzystywane 10 % Serwery wymagające upgradeu 5 % Niepotrzebne wirtualne maszyny 20 % Obniżenie zużycia mocy (CPU) 30 % Systemy chłodzące 57

58 Przykład wdrożenia Firma Lokalizacja : Project Performance Corporation : McLean, Virginia Czas pracy właściwie 24/ użytkowników, biura, Data Center (152 serwery) Czas pracy importu urządzeń 1 godzina (nieprzerwane działanie firmy) Problem? Brak przejrzystości wykorzystywanych urządzeń Urządzenia do telekonferencji niewyłączane poza godzinami pracy DataCenter nieoptymalnie wykorzystywane 58

59 Przykład wdrożenia Zysk dla firmy (najbliższe 5 lat) $ 725 MWh 335 ton CO 2 59

60 Magia JouleXa OFF OFF OFF OFF OFF Wszyscy wyszli z 7go piętra obniżamy temperaturę 60

61 Korzyści z JouleXa. Oszczędność do 50% zużycia energii. Przejrzystość wykorzystywanych zasobów. System powiadomień, troubleshooting. Możliwość porównania efektywności energetycznej urządzeń (np. w ramach testów, przed zakupem). Jedno narzędzie = możliwość zarządzania całym dostępnym sprzętem sektora IT i nie tylko. 61
