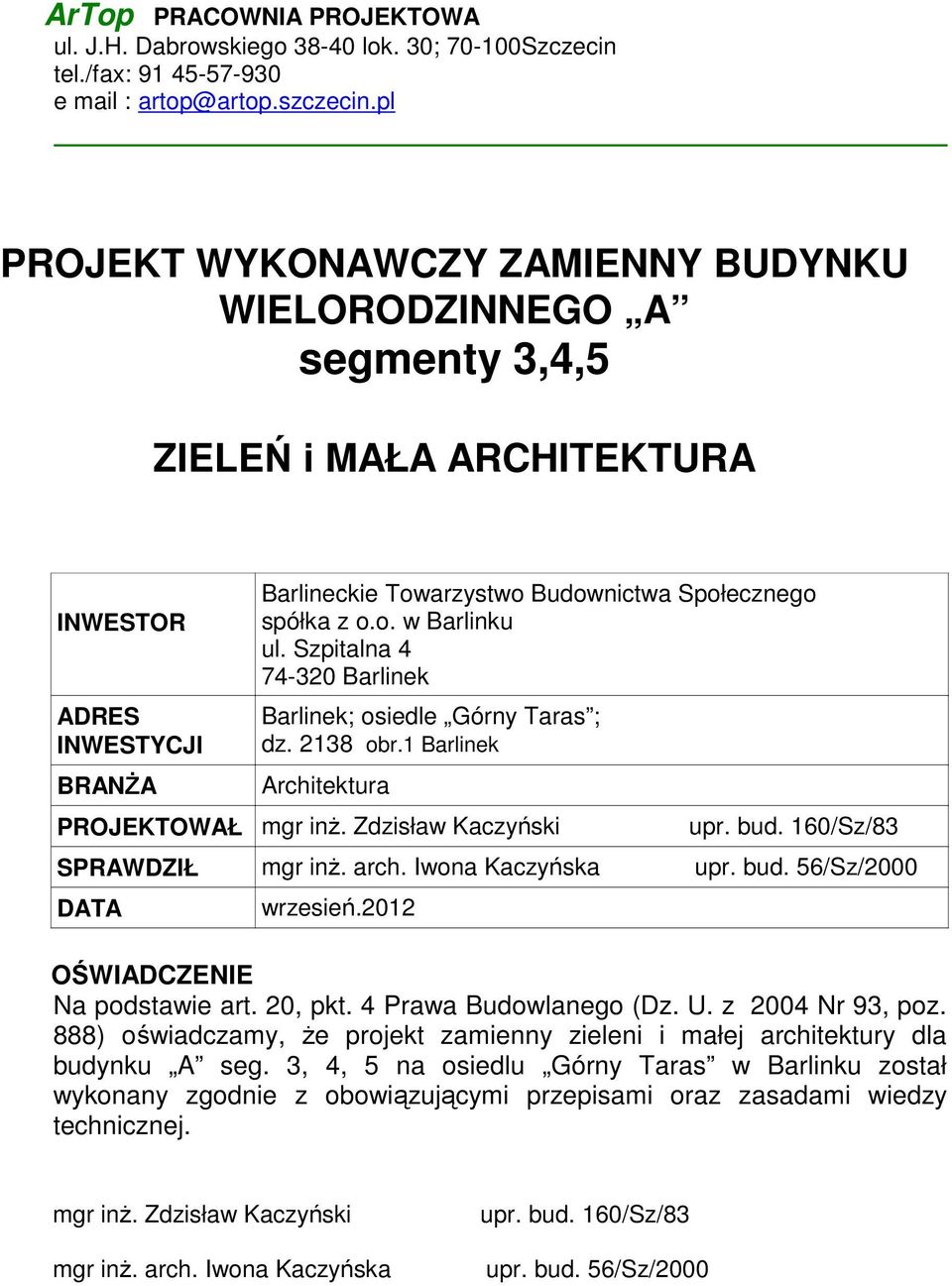

1 ArTop PRACOWNIA PROJEKTOWA ul. J.H. Dabrowsiego 3-4 lo. 3; 7-1Szczecin tel./fax: e mail : artop@artop.szczecin.pl PROJEKT WYKONAWCZY ZAMIENNY BUDYNKU WIELORODZINNEGO A segmenty 3,4,5 ZIELEŃ i MAŁA ARCHITEKTURA INWESTOR ADRES INWESTYCJI BRANŻA Barlinecie Towarzystwo Budownictwa Społecznego spóła z o.o. w Barlinu ul. Szpitalna Barline Barline; osiedle Górny Taras ; dz. 213 obr.1 Barline Architetura PROJEKTOWAŁ mgr inż. Zdzisław Kaczyńsi upr. bud. 16/Sz/3 SPRAWDZIŁ mgr inż. arch. Iwona Kaczyńsa upr. bud. 56/Sz/2 DATA wrzesień.212 OŚWIADCZENIE Na podstawie art. 2, pt. 4 Prawa Budowlanego (Dz. U. z 24 Nr 93, poz. ) oświadczamy, że projet zamienny zieleni i małej architetury dla budynu A seg. 3, 4, 5 na osiedlu Górny Taras w Barlinu został wyonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Zdzisław Kaczyńsi mgr inż. arch. Iwona Kaczyńsa upr. bud. 16/Sz/3 upr. bud. 56/Sz/2

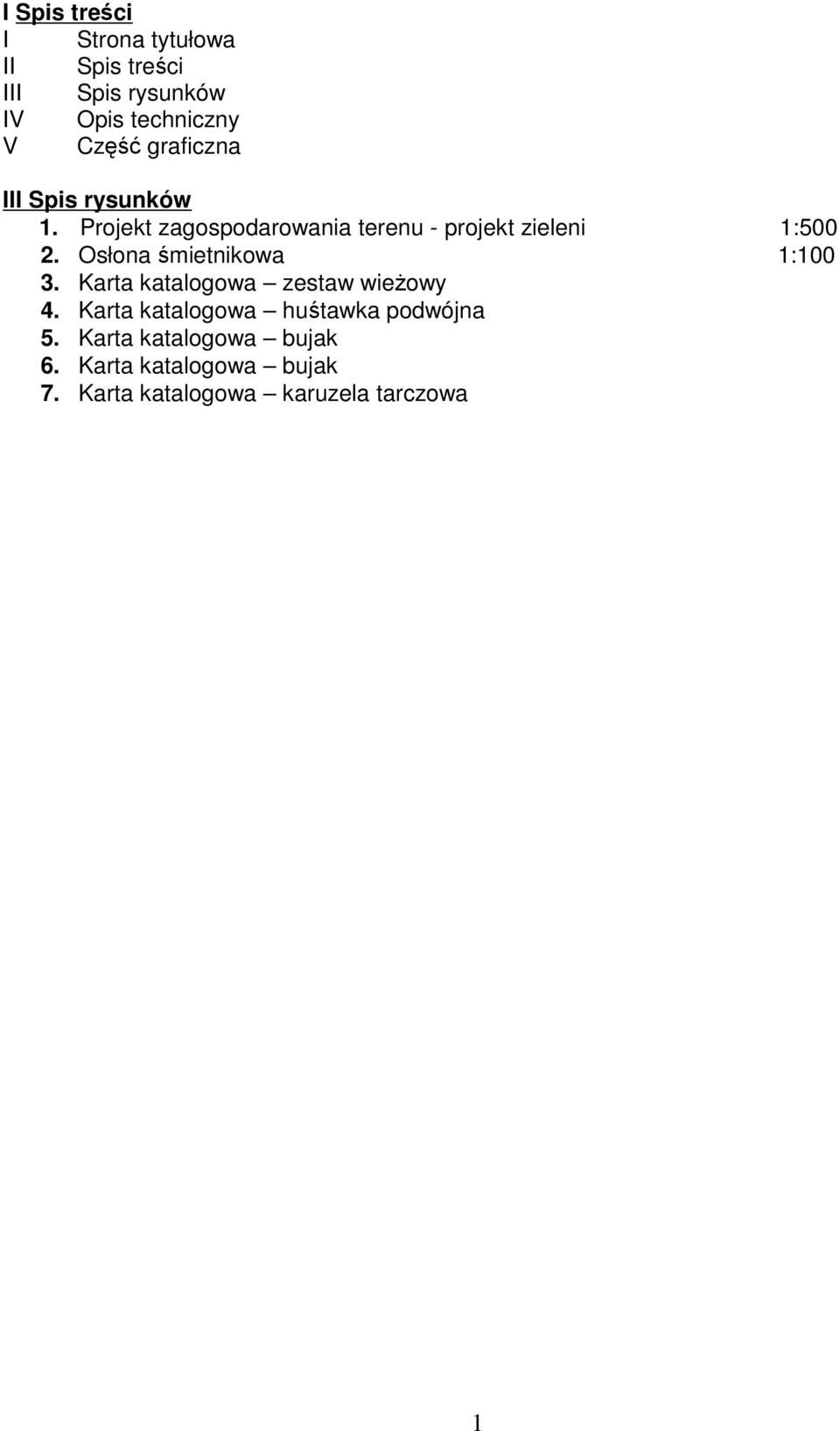

2 I Spis treści I Strona tytułowa II Spis treści III Spis rysunów IV Opis techniczny V Część graficzna III Spis rysunów 1. Projet zagospodarowania terenu - projet zieleni 1:5 2. Osłona śmietniowa 1:1 3. Karta atalogowa zestaw wieżowy 4. Karta atalogowa huśtawa podwójna 5. Karta atalogowa buja 6. Karta atalogowa buja 7. Karta atalogowa aruzela tarczowa 1

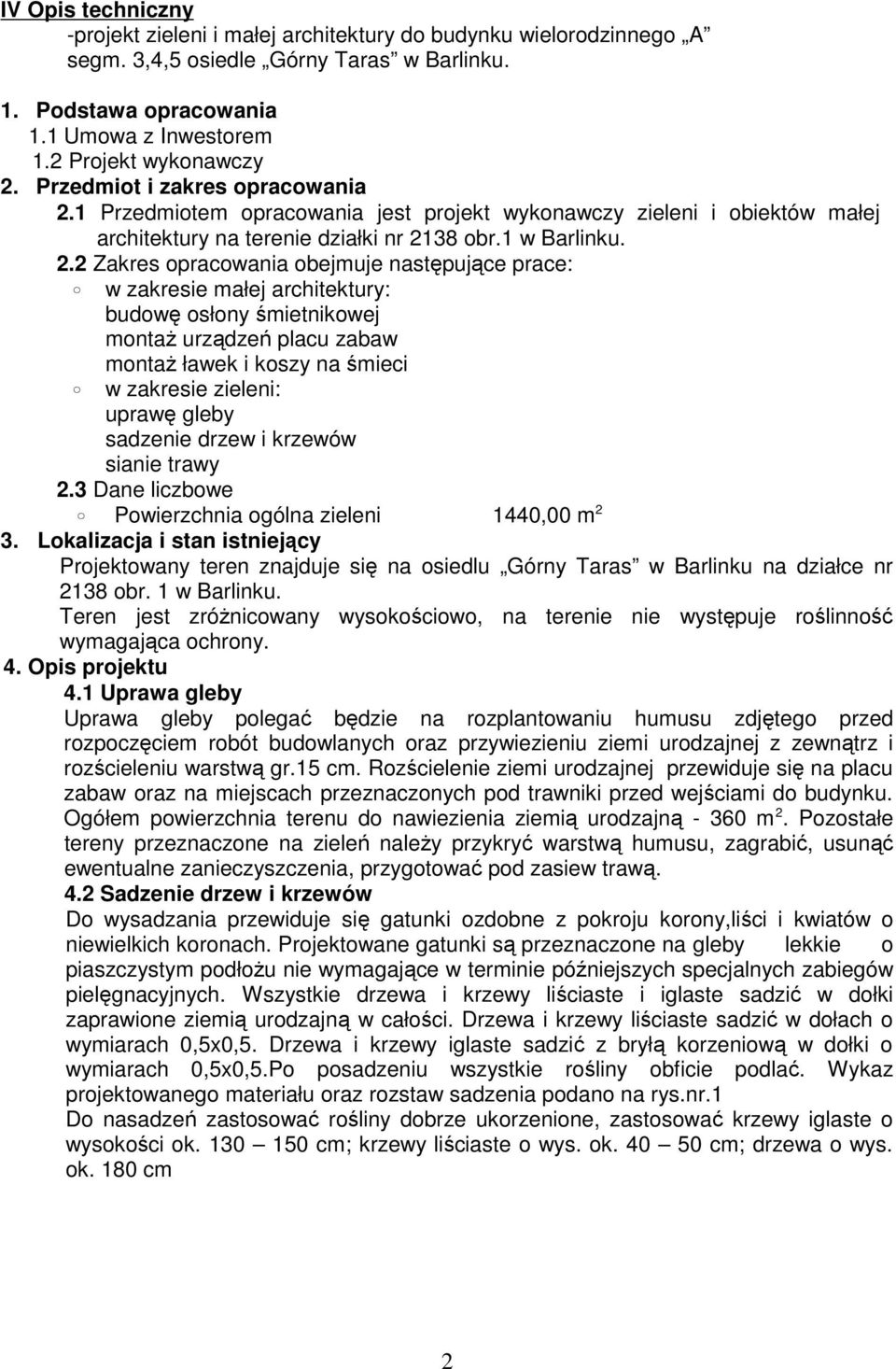

3 IV Opis techniczny -projet zieleni i małej architetury do budynu wielorodzinnego A segm. 3,4,5 osiedle Górny Taras w Barlinu. 1. Podstawa opracowania 1.1 Umowa z Inwestorem 1.2 Projet wyonawczy 2. Przedmiot i zares opracowania 2.1 Przedmiotem opracowania jest projet wyonawczy zieleni i obietów małej architetury na terenie działi nr 213 obr.1 w Barlinu. 2.2 Zares opracowania obejmuje następujące prace: w zaresie małej architetury: budowę osłony śmietniowej montaż urządzeń placu zabaw montaż ławe i oszy na śmieci w zaresie zieleni: uprawę gleby sadzenie drzew i rzewów sianie trawy 2.3 Dane liczbowe Powierzchnia ogólna zieleni 144, m 2 3. Loalizacja i stan istniejący Projetowany teren znajduje się na osiedlu Górny Taras w Barlinu na działce nr 213 obr. 1 w Barlinu. Teren jest zróżnicowany wysoościowo, na terenie nie występuje roślinność wymagająca ochrony. 4. Opis projetu 4.1 Uprawa gleby Uprawa gleby polegać będzie na rozplantowaniu humusu zdjętego przed rozpoczęciem robót budowlanych oraz przywiezieniu ziemi urodzajnej z zewnątrz i rozścieleniu warstwą gr.15 cm. Rozścielenie ziemi urodzajnej przewiduje się na placu zabaw oraz na miejscach przeznaczonych pod trawnii przed wejściami do budynu. Ogółem powierzchnia terenu do nawiezienia ziemią urodzajną - 36 m 2. Pozostałe tereny przeznaczone na zieleń należy przyryć warstwą humusu, zagrabić, usunąć ewentualne zanieczyszczenia, przygotować pod zasiew trawą. 4.2 Sadzenie drzew i rzewów Do wysadzania przewiduje się gatuni ozdobne z poroju orony,liści i wiatów o niewielich oronach. Projetowane gatuni są przeznaczone na gleby leie o piaszczystym podłożu nie wymagające w terminie późniejszych specjalnych zabiegów pielęgnacyjnych. Wszystie drzewa i rzewy liściaste i iglaste sadzić w dołi zaprawione ziemią urodzajną w całości. Drzewa i rzewy liściaste sadzić w dołach o wymiarach,5x,5. Drzewa i rzewy iglaste sadzić z bryłą orzeniową w dołi o wymiarach,5x,5.po posadzeniu wszystie rośliny obficie podlać. Wyaz projetowanego materiału oraz rozstaw sadzenia podano na rys.nr.1 Do nasadzeń zastosować rośliny dobrze uorzenione, zastosować rzewy iglaste o wysoości o cm; rzewy liściaste o wys. o. 4 5 cm; drzewa o wys. o. 1 cm 2

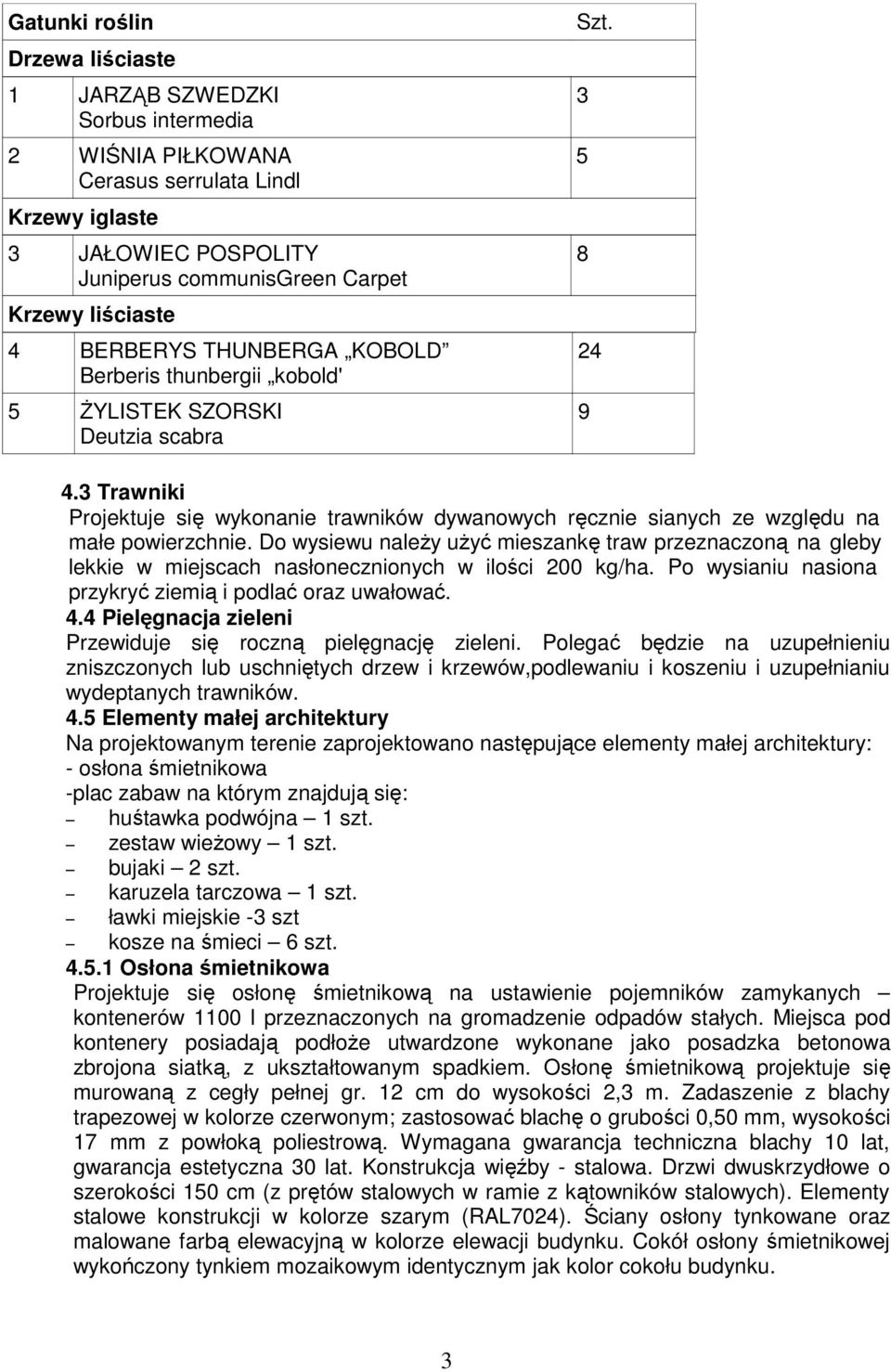

4 Gatuni roślin Drzewa liściaste 1 JARZĄB SZWEDZKI Sorbus intermedia 2 WIŚNIA PIŁKOWANA Cerasus serrulata Lindl Krzewy iglaste 3 JAŁOWIEC POSPOLITY Juniperus communisgreen Carpet Krzewy liściaste 4 BERBERYS THUNBERGA KOBOLD Berberis thunbergii obold' 5 ŻYLISTEK SZORSKI Deutzia scabra Szt Trawnii Projetuje się wyonanie trawniów dywanowych ręcznie sianych ze względu na małe powierzchnie. Do wysiewu należy użyć mieszanę traw przeznaczoną na gleby leie w miejscach nasłonecznionych w ilości 2 g/ha. Po wysianiu nasiona przyryć ziemią i podlać oraz uwałować. 4.4 Pielęgnacja zieleni Przewiduje się roczną pielęgnację zieleni. Polegać będzie na uzupełnieniu zniszczonych lub uschniętych drzew i rzewów,podlewaniu i oszeniu i uzupełnianiu wydeptanych trawniów. 4.5 Elementy małej architetury Na projetowanym terenie zaprojetowano następujące elementy małej architetury: - osłona śmietniowa -plac zabaw na tórym znajdują się: huśtawa podwójna 1 szt. zestaw wieżowy 1 szt. bujai 2 szt. aruzela tarczowa 1 szt. ławi miejsie -3 szt osze na śmieci 6 szt Osłona śmietniowa Projetuje się osłonę śmietniową na ustawienie pojemniów zamyanych ontenerów 11 l przeznaczonych na gromadzenie odpadów stałych. Miejsca pod ontenery posiadają podłoże utwardzone wyonane jao posadza betonowa zbrojona siatą, z uształtowanym spadiem. Osłonę śmietniową projetuje się murowaną z cegły pełnej gr. 12 cm do wysoości 2,3 m. Zadaszenie z blachy trapezowej w olorze czerwonym; zastosować blachę o grubości,5 mm, wysoości 17 mm z powłoą poliestrową. Wymagana gwarancja techniczna blachy 1 lat, gwarancja estetyczna 3 lat. Konstrucja więźby - stalowa. Drzwi dwusrzydłowe o szeroości 15 cm (z prętów stalowych w ramie z ątowniów stalowych). Elementy stalowe onstrucji w olorze szarym (RAL724). Ściany osłony tynowane oraz malowane farbą elewacyjną w olorze elewacji budynu. Coół osłony śmietniowej wyończony tyniem mozaiowym identycznym ja olor coołu budynu. 3

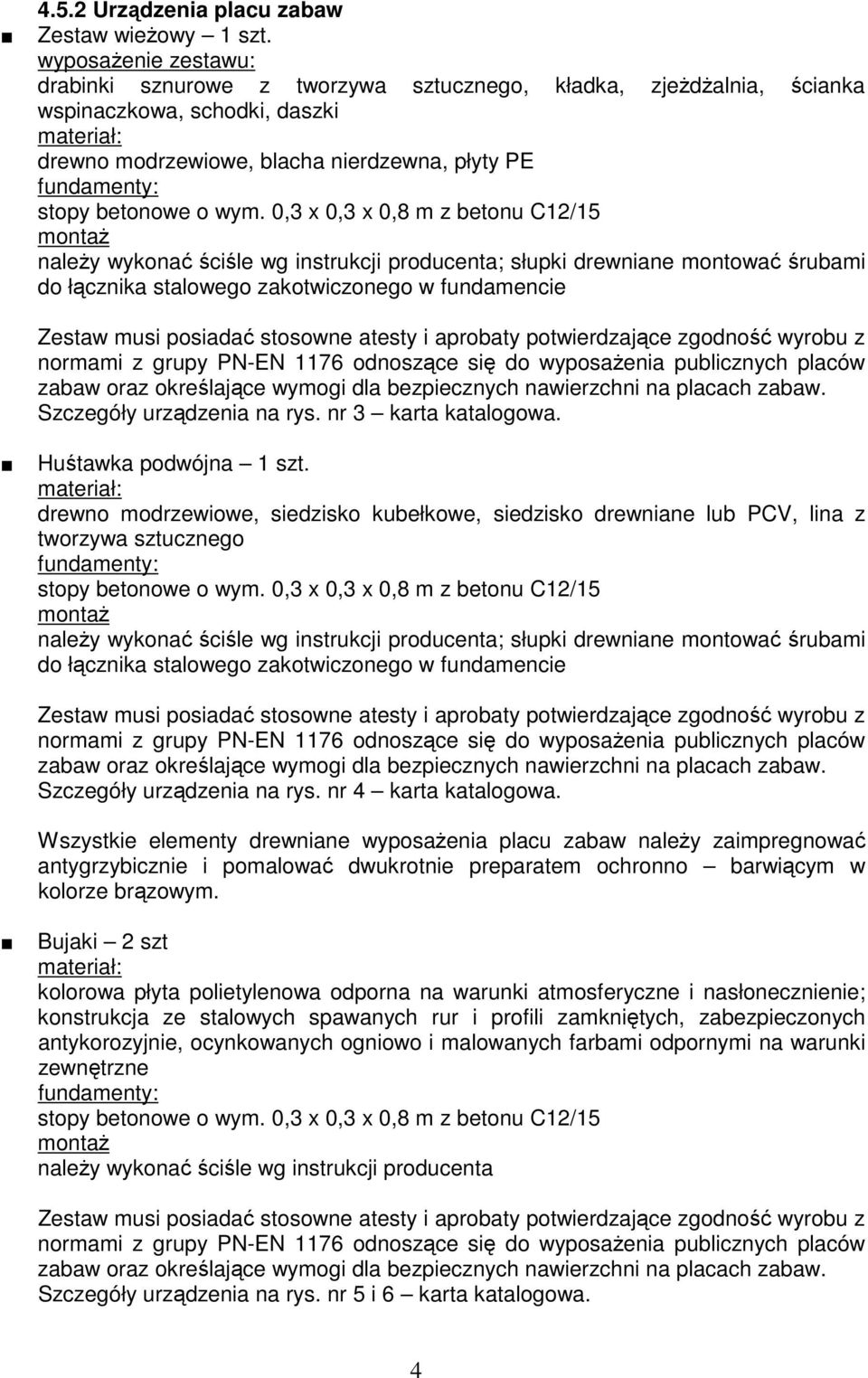

5 4.5.2 Urządzenia placu zabaw Zestaw wieżowy 1 szt. wyposażenie zestawu: drabini sznurowe z tworzywa sztucznego, łada, zjeżdżalnia, ściana wspinaczowa, schodi, daszi materiał: drewno modrzewiowe, blacha nierdzewna, płyty PE fundamenty: stopy betonowe o wym.,3 x,3 x, m z betonu C12/15 montaż należy wyonać ściśle wg instrucji producenta; słupi drewniane montować śrubami do łącznia stalowego zaotwiczonego w fundamencie Zestaw musi posiadać stosowne atesty i aprobaty potwierdzające zgodność wyrobu z normami z grupy PN-EN 1176 odnoszące się do wyposażenia publicznych placów zabaw oraz oreślające wymogi dla bezpiecznych nawierzchni na placach zabaw. Szczegóły urządzenia na rys. nr 3 arta atalogowa. Huśtawa podwójna 1 szt. materiał: drewno modrzewiowe, siedziso ubełowe, siedziso drewniane lub PCV, lina z tworzywa sztucznego fundamenty: stopy betonowe o wym.,3 x,3 x, m z betonu C12/15 montaż należy wyonać ściśle wg instrucji producenta; słupi drewniane montować śrubami do łącznia stalowego zaotwiczonego w fundamencie Zestaw musi posiadać stosowne atesty i aprobaty potwierdzające zgodność wyrobu z normami z grupy PN-EN 1176 odnoszące się do wyposażenia publicznych placów zabaw oraz oreślające wymogi dla bezpiecznych nawierzchni na placach zabaw. Szczegóły urządzenia na rys. nr 4 arta atalogowa. Wszystie elementy drewniane wyposażenia placu zabaw należy zaimpregnować antygrzybicznie i pomalować dwurotnie preparatem ochronno barwiącym w olorze brązowym. Bujai 2 szt materiał: olorowa płyta polietylenowa odporna na waruni atmosferyczne i nasłonecznienie; onstrucja ze stalowych spawanych rur i profili zamniętych, zabezpieczonych antyorozyjnie, ocynowanych ogniowo i malowanych farbami odpornymi na waruni zewnętrzne fundamenty: stopy betonowe o wym.,3 x,3 x, m z betonu C12/15 montaż należy wyonać ściśle wg instrucji producenta Zestaw musi posiadać stosowne atesty i aprobaty potwierdzające zgodność wyrobu z normami z grupy PN-EN 1176 odnoszące się do wyposażenia publicznych placów zabaw oraz oreślające wymogi dla bezpiecznych nawierzchni na placach zabaw. Szczegóły urządzenia na rys. nr 5 i 6 arta atalogowa. 4

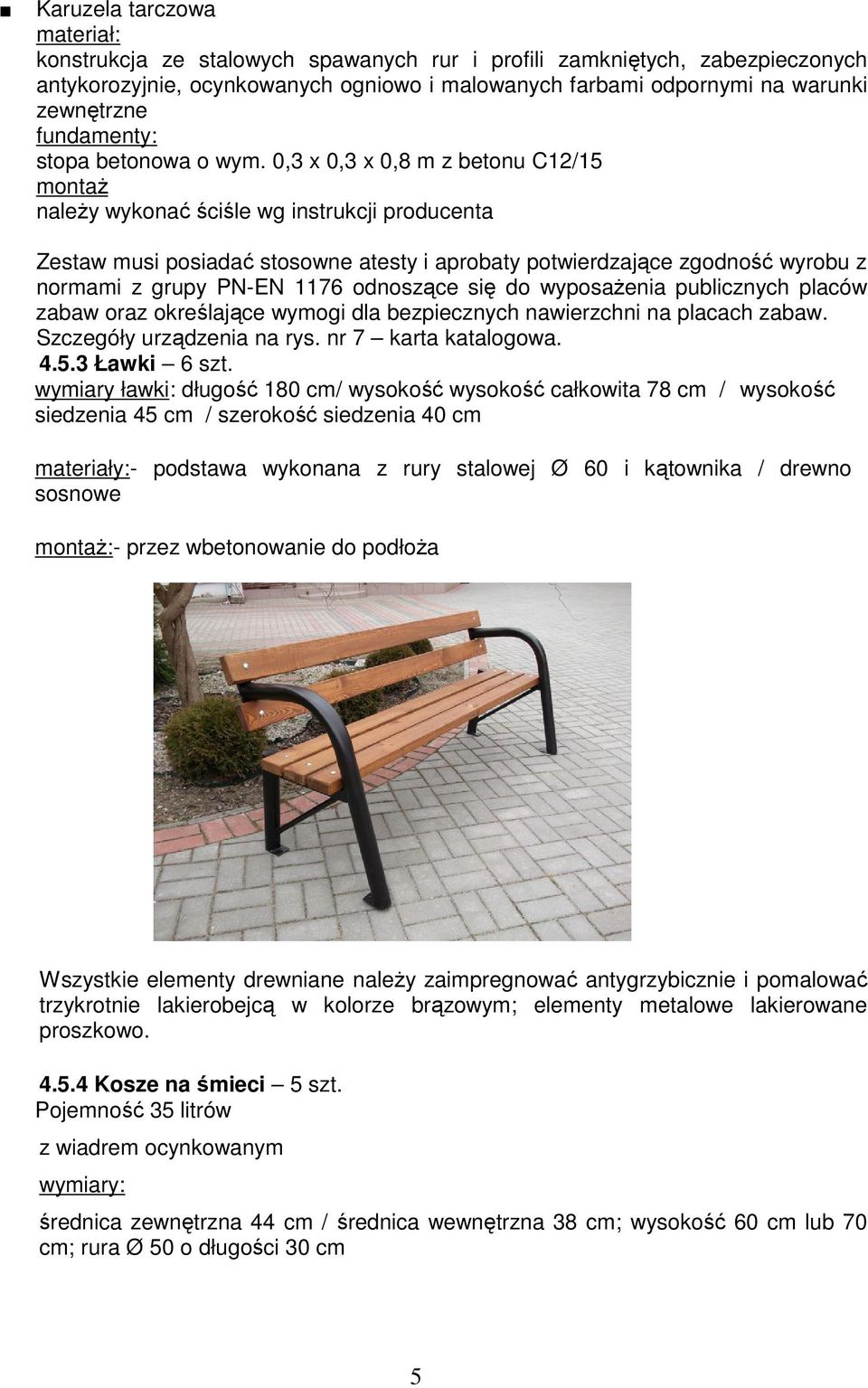

6 Karuzela tarczowa materiał: onstrucja ze stalowych spawanych rur i profili zamniętych, zabezpieczonych antyorozyjnie, ocynowanych ogniowo i malowanych farbami odpornymi na waruni zewnętrzne fundamenty: stopa betonowa o wym.,3 x,3 x, m z betonu C12/15 montaż należy wyonać ściśle wg instrucji producenta Zestaw musi posiadać stosowne atesty i aprobaty potwierdzające zgodność wyrobu z normami z grupy PN-EN 1176 odnoszące się do wyposażenia publicznych placów zabaw oraz oreślające wymogi dla bezpiecznych nawierzchni na placach zabaw. Szczegóły urządzenia na rys. nr 7 arta atalogowa Ławi 6 szt. wymiary ławi: długość 1 cm/ wysoość wysoość całowita 7 cm / wysoość siedzenia 45 cm / szeroość siedzenia 4 cm materiały:- podstawa wyonana z rury stalowej Ø 6 i ątownia / drewno sosnowe montaż:- przez wbetonowanie do podłoża Wszystie elementy drewniane należy zaimpregnować antygrzybicznie i pomalować trzyrotnie laierobejcą w olorze brązowym; elementy metalowe laierowane proszowo Kosze na śmieci 5 szt. Pojemność 35 litrów z wiadrem ocynowanym wymiary: średnica zewnętrzna 44 cm / średnica wewnętrzna 3 cm; wysoość 6 cm lub 7 cm; rura Ø 5 o długości 3 cm 5

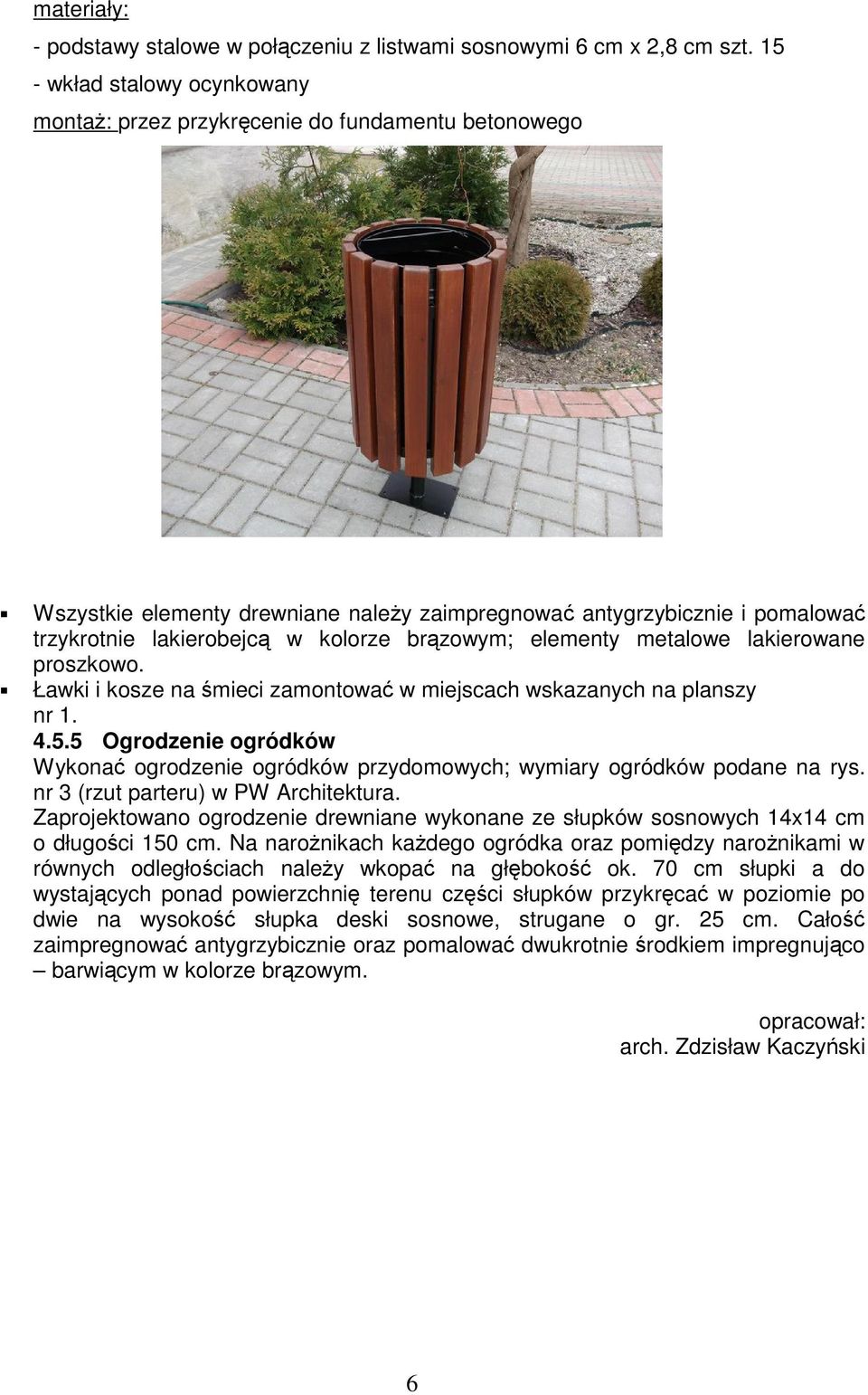

7 materiały: - podstawy stalowe w połączeniu z listwami sosnowymi 6 cm x 2, cm szt wład stalowy ocynowany montaż: przez przyręcenie do fundamentu betonowego Wszystie elementy drewniane należy zaimpregnować antygrzybicznie i pomalować trzyrotnie laierobejcą w olorze brązowym; elementy metalowe laierowane proszowo. Ławi i osze na śmieci zamontować w miejscach wsazanych na planszy nr Ogrodzenie ogródów Wyonać ogrodzenie ogródów przydomowych; wymiary ogródów podane na rys. nr 3 (rzut parteru) w PW Architetura. Zaprojetowano ogrodzenie drewniane wyonane ze słupów sosnowych 14x14 cm o długości 15 cm. Na narożniach ażdego ogróda oraz pomiędzy narożniami w równych odległościach należy wopać na głęboość o. 7 cm słupi a do wystających ponad powierzchnię terenu części słupów przyręcać w poziomie po dwie na wysoość słupa desi sosnowe, strugane o gr. 25 cm. Całość zaimpregnować antygrzybicznie oraz pomalować dwurotnie środiem impregnująco barwiącym w olorze brązowym. opracował: arch. Zdzisław Kaczyńsi 6

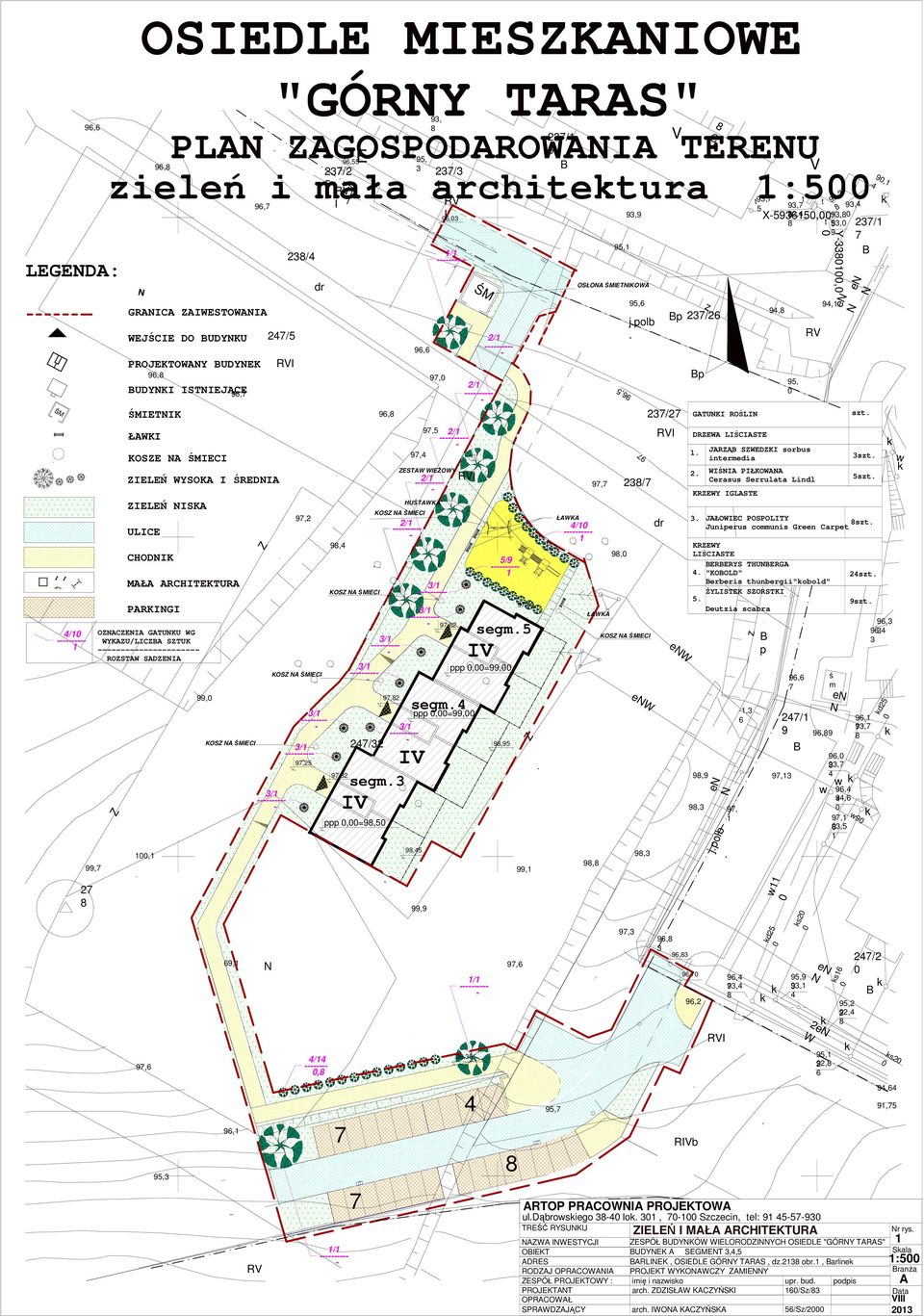

8 93, PLAN ZAGOSPODAROWANIA TERENU E zieleń i mała architetura 1:5 237/2 5 RV I 96,7 237/3 1 4 RV I 96,3 247/5 95,6 96,6 2/1 BUDYNKI ISTNIEJĄCE 96,7 237/27 96, ŚMIETNIK 97,5 ŁAWKI RVI 2/1 97,4 KOSZE NA ŚMIECI ZESTAW WIEŻOWY ZIELEŃ WYSOKA I ŚREDNIA RVI 2/1 ZIELEŃ NISKA 95, DRZEWA LIŚCIASTE 23/7 97,7 szt. GATUNKI ROŚLIN JARZĄB SZWEDZKI sorbus intermedia 3szt. 2. WIŚNIA PIŁKOWANA Cerasus Serrulata Lindl 5szt. w KRZEWY IGLASTE HUŚTAWKA KOSZ NA ŚMIECI ŁAWKA 2/1 ULICE MAŁA ARCHITEKTURA 3/ /1 97,2 KOSZ NA ŚMIECI PARKINGI OZNACZENIA GATUNKU WG WYKAZU/LICZBA SZTUK -ROZSTAW SADZENIA 3/1 99, 3/1 247/32 97,32 Z 3/1 segm.5 KOSZ NA ŚMIECI en W 96,3 96,4 3 3 en segm.4 ppp,=99, 3/1 9,95 IV 96,6 7 W -1, /1 9 9,9 IV 9,3 en N 97,13 9, 96,4 94,6 4 97,1 w9 93, , 3 96,3 69,1 97,6 N 96,7 1/1 96,4 93,4 7 96,2 RVI 97,6 2e W N 247/2 B 95,2 9 22,4 s2 94, ,75 95,7 7 96,1 95,9 93, ,1 92, ,35 4/ , en N s1 6 97,3 d2 5 99,9 27 s2 w11 99,1 w w. 9,3 96, 9 3,7 4 j.po lb 9,45 96,1 93,7 7 96,9 97, 1 ppp,=9,5 99,7 ś m B segm.3 1,1 9szt. B p en N 3/ ,25 ŁAWKA 24szt. ppp,=99, 97,2 KOSZ NA ŚMIECI 97,6 IV 3/1 KOSZ NA ŚMIECI KRZEWY LIŚCIASTE BERBERYS THUNBERGA 4. "KOBOLD" Berberis thunbergii"obold" ŻYLISTEK SZORSTKI 5. Deutzia scabra 9, 5/ d 25 Z 9,4 CHODNIK 3. JAŁOWIEC POSPOLITY szt. Juniperus communis Green Carpet dr 4/ ,2 Z ŚM RV Bp 97, B 94,1 94, 96,5 96, z Bp 237/26 j.polb. 2/1 RVI PROJEKTOWANY BUDYNEK Y-331, OSŁONA ŚMIETNIKOWA ŚM GRANICA ZAIWESTOWANIA WEJŚCIE DO BUDYNKU,3 t t 93 93,4 93,7 9 2,4 93, X , t 9 53, 237/ ,1 dr N 9,1 t93,7 5 93,9 1/1 23/4 LEGENDA: V en N en N 95, 3 96,55 96, 4/ C V 237/1 5 B z 96,6 OSIEDLE MIESZKANIOWE "GÓRNY TARAS" RIVb 95,3 7 ARTOP PRACOWNIA PROJEKTOWA ul.dąbrowsiego 3-4 lo. 31, 7-1 Szczecin, tel: TREŚĆ RYSUNKU RV 1/1 NAZWA INWESTYCJI OBIEKT ADRES RODZAJ OPRACOWANIA ZESPÓŁ PROJEKTOWY : PROJEKTANT OPRACOWAŁ SPRAWDZAJĄCY ZIELEŃ I MAŁA ARCHITEKTURA Nr rys. ZESPÓŁ BUDYNKÓW WIELORODZINNYCH OSIEDLE "GÓRNY TARAS" 1 Sala BUDYNEK A SEGMENT 3,4,5 1:5 BARLINEK, OSIEDLE GÓRNY TARAS, dz.213 obr.1, Barline Branża PROJEKT WYKONAWCZY ZAMIENNY A imię i nazwiso upr. bud. podpis arch. ZDZISŁAW KACZYŃSKI 16/Sz/3 Data arch. IWONA KACZYŃSKA 56/Sz/2 VIII 213

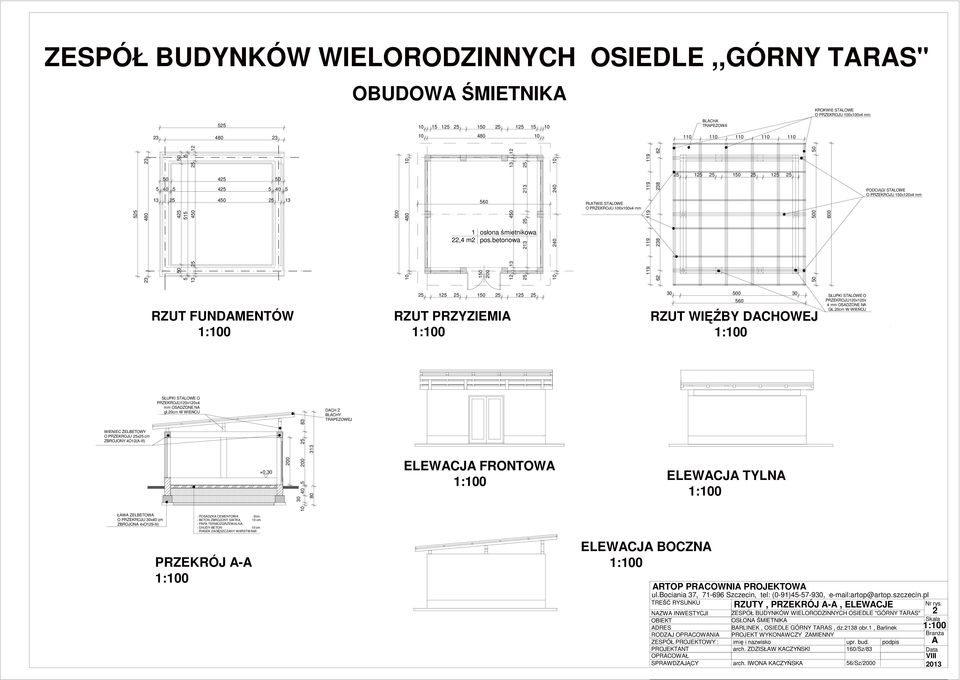

9 ZESPÓŁ BUDYNKÓW WIELORODZINNYCH OSIEDLE,,GÓRNY TARAS" OBUDOWA ŚMIETNIKA BLACHA TRAPEZOWA KROKWIE STALOWE O PRZEKROJU 1x1x4 mm ,4 m osłona śmietniowa pos.betonowa PŁATWIE STALOWE O PRZEKROJU 1x1x4 mm PODCIĄGI STALOWE O PRZEKROJU 15x12x4 mm RZUT FUNDAMENTÓW 1: RZUT PRZYZIEMIA 1:1 RZUT WIĘŹBY DACHOWEJ 1:1 SŁUPKI STALOWE O PRZEKROJU12x12x 4 mm OSADZONE NA GŁ.2cm W WIEŃCU WIENIEC ŻELBETOWY O PRZEKROJU 25x25 cm ZBROJONY 4O12(A-III) SŁUPKI STALOWE O PRZEKROJU12x12x4 mm OSADZONE NA gł.2cm W WIEŃCU +, DACH Z BLACHY TRAPEZOWEJ ELEWACJA FRONTOWA 1:1 ELEWACJA TYLNA 1:1 ŁAWA ŻELBETOWA O PRZEKROJU 3x4 cm ZBROJONA 4xO129-III) - POSADZKA CEMENTOWA 2cm. - BETON ZBROJONY SIATKĄ 1 cm - PAPA TERMOZGRZEWALNA - CHUDY BETON 1 cm - PIASEK ZAGĘSZCZANY WARSTWAMI PRZEKRÓJ A-A 1:1 ELEWACJA BOCZNA 1:1 ARTOP PRACOWNIA PROJEKTOWA ul.bociania 37, Szczecin, tel: (-91) , artop@artop.szczecin.pl TREŚĆ RYSUNKU Nr rys. NAZWA INWESTYCJI OBIEKT ADRES RODZAJ OPRACOWANIA ZESPÓŁ PROJEKTOWY : PROJEKTANT OPRACOWAŁ SPRAWDZAJĄCY RZUTY, PRZEKRÓJ A-A, ELEWACJE ZESPÓŁ BUDYNKÓW WIELORODZINNYCH OSIEDLE "GÓRNY TARAS" OSŁONA ŚMIETNIKA Sala BARLINEK, OSIEDLE GÓRNY TARAS, dz.213 obr.1, Barline PROJEKT WYKONAWCZY ZAMIENNY Branża imię i nazwiso upr. bud. podpis A arch. ZDZISŁAW KACZYŃSKI 16/Sz/3 Data VIII arch. IWONA KACZYŃSKA 56/Sz/ :1

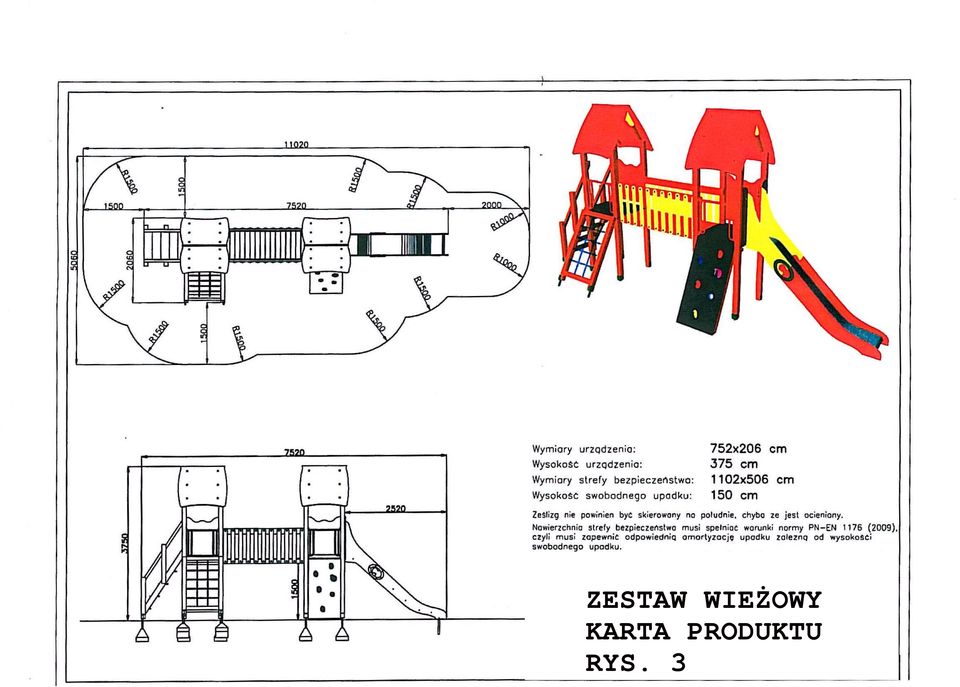

10 ZESTAW WIEŻOWY KARTA PRODUKTU RYS. 3

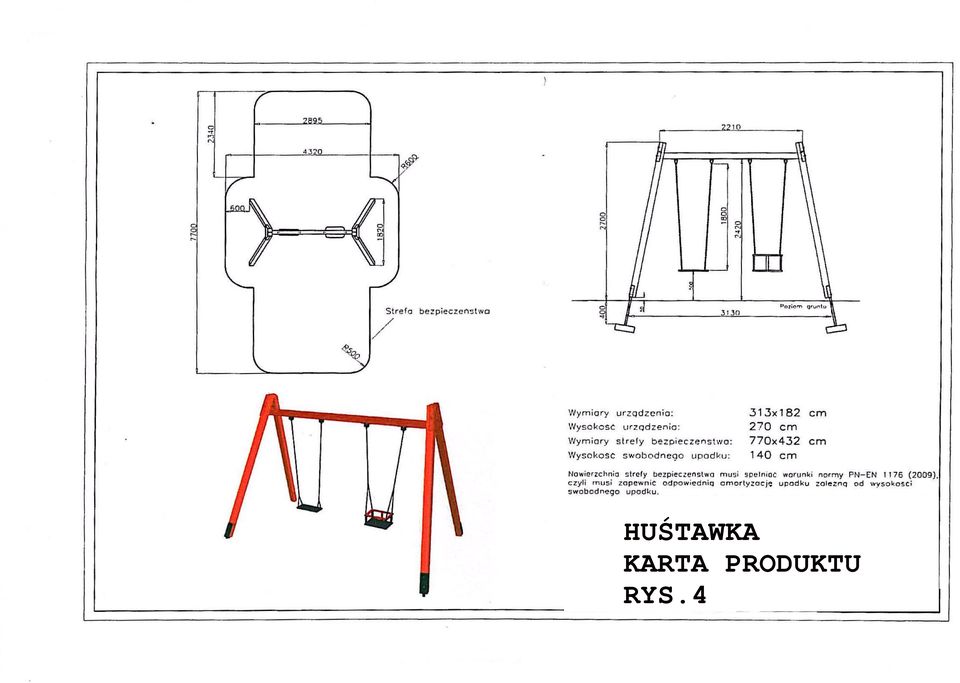

11 HUŚTAWKA KARTA PRODUKTU RYS.4

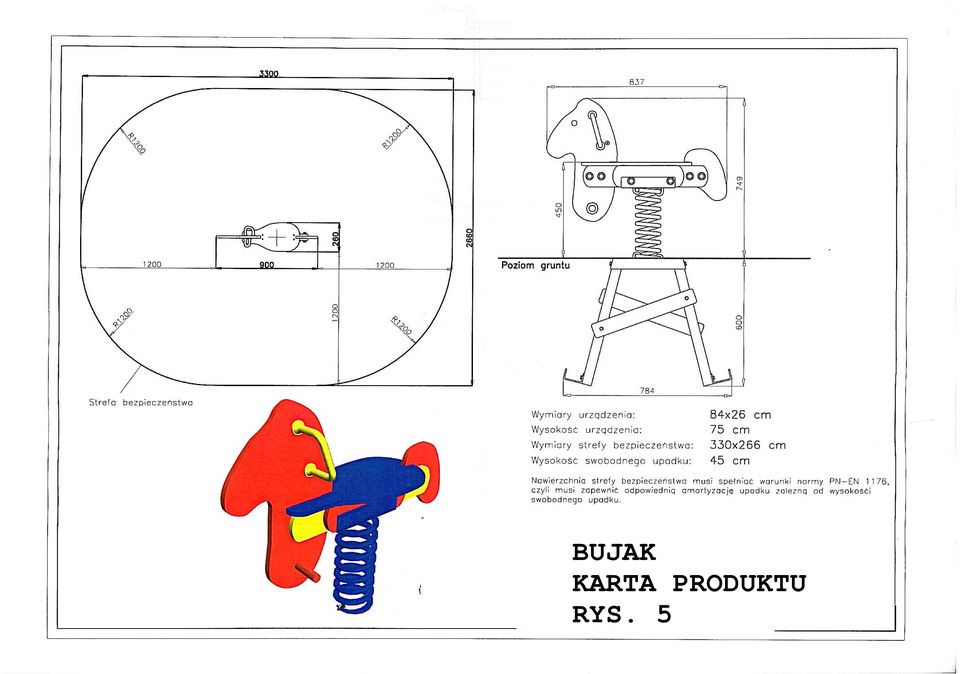

12 BUJAK KARTA PRODUKTU RYS. 5

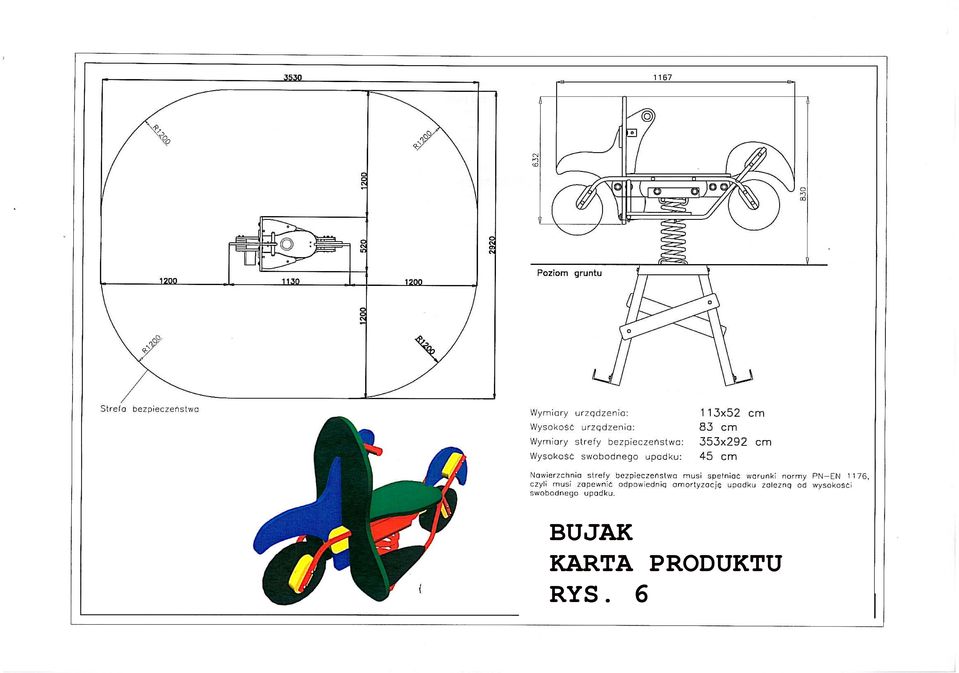

13 BUJAK KARTA PRODUKTU RYS. 6

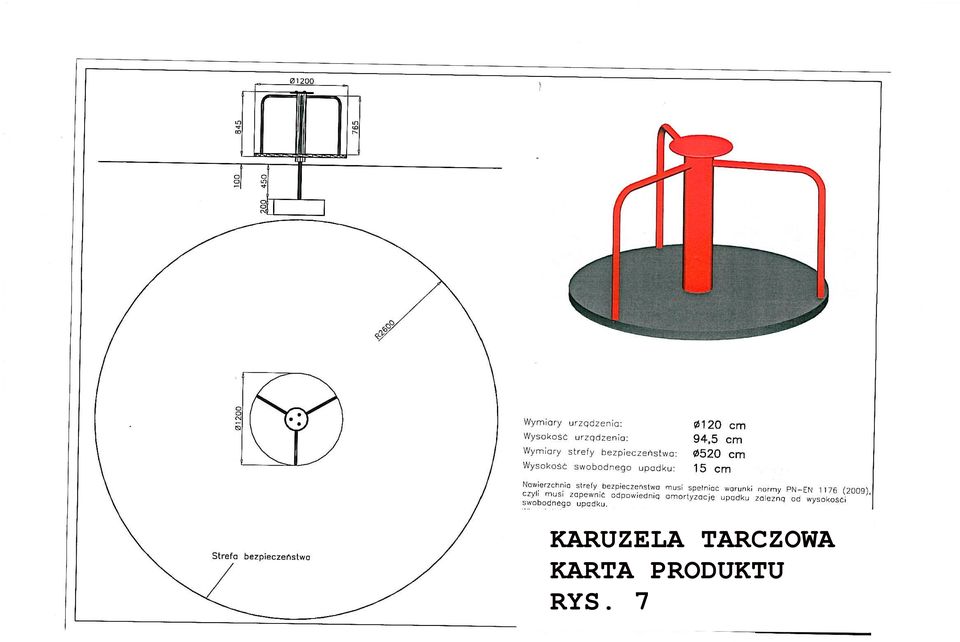

14 KARUZELA TARCZOWA KARTA PRODUKTU RYS. 7
