1 Opracuj projekt realizacji prac związanych z wymurowaniem ścian budynku gospodarczego. Ściany wykonane będą z cegły pełnej zwykłej na zaprawie cementowo-wapiennej. Nadproża z belek prefabrykowanych typu L. Materiały składowane będą na placu budowy. Wcześniej zostały wykonane ławy fundamentowe oraz izolacje poziome ław. Długość belek nadprożowych 220cm. Zastosowane będzie rusztowanie warszawskie. Zaprawa przygotowywana będzie na placu budowy. Projekt powinien zawierać: - wykaz robót wraz z opisem ich wykonania w kolejności technologicznej ich wykonania - przepisy BHP przy wykonywaniu robót murarskich - przedmiar robót - zestawienie nakładów rzeczowych robocizny, materiałów i sprzętu dla poszczególnych robót - zestawienie nakładów rzeczowych robocizny, materiałów i sprzętu dla całości robót - kosztorys - zestawienie nakładów rzeczowych robocizny, materiałów i sprzętu wraz z cenami dla całości robót - wykaz narzędzi i sprzętu Załączniki: 1 - rzut i przekrój 2 - wyciągi z knr dane do kosztorysu

2

3 Zał. nr 2

4 Zał.nr 3 Dane do kosztorysu : stawka za rg kosztorysową 12 zł. narzut kosztów pośrednich 60 % narzut zysku 10 % ceny materiałów: - cegła pełna 2 zł/szt - zaprawa 80 zł/m 3 - nadproża pref. 34 zł/mb Rozwiązanie Tytuł pracy egzaminacyjnej: Projekt realizacji prac związanych wymurowaniem ścian budynku gospodarczego z cegły pełnej zwykłej na zaprawie cementowo wapiennej. I. Założenia do projektu realizacji prac: - ściany w budynku gospodarczym - ściany z cegły pełnej zwykłej grubości 38 cm na zaprawie cementowo wapiennej - nadproża z belek prefabrykowanych typu L dł. 220cm. - materiały składowane na placu budowy - rusztowanie warszawskie - zaprawa przygotowywana mechanicznie na placu budowy II. Wykaz robót wraz z opisem w kolejności technologicznej ich wykonania: 1. Przygotowanie zaprawy zaprawę należy przygotowywać w takiej ilości, aby była zużyta w tym samym dniu w ciągu 5 godzin. Jeżeli temperatura powietrza będzie wynosić ponad 25 0 C okres zużycia zaprawy powinien być o połowę krótszy. Konsystencja zaprawy 6-8 cm. wg stożka opadowego. Przygotowanie zaprawy mechanicznie w betoniarce wolnospadowej. Najpierw mieszamy składniki sypkie ( cement, wapno hydratyzowane, piasek), aż do uzyskania jednorodnej masy. Dodatki sypkie mieszamy na sucho z cementem przed zmieszaniem go z pozostałymi składnikami sypkimi. Dodatki ciekłe rozprowadzi w wodzie przed dodaniem do składników sypkich. 2. Transport cegły i zaprawy na miejsce murowania w taczkach. 3. Murowanie - w trakcie murowania na bieżąco sprawdzamy pionowość ścian za pomocą pionu, oraz poziom za pomocą poziomicy ułożonej na łacie. Mury należy układać warstwami, stosując odpowiednie wiązanie, zachowując właściwe grubości spoin, pion i poziom. Elementy murowe, zaprawa powinny być przed wbudowaniem ocenione wzrokowo przez murarza. Należy wymienić wyroby złej jakości na inne. Przed wbudowaniem elementy ceramiczne powinny być zwilżone wodą. Mury wznosi się równomiernie na całej długości. W miejscach łączeń murów wznoszonych w różnym czasie należy pozostawić strzępia zazębione. W czasie murowania ścian wykonać wnęki i bruzdy instalacyjne. 4. Ustawianie i przestawianie rusztowania warszawskiego.

5 5. Osadzenie nadproży pref. typu L końce belek opera się na murze na warstwie zaprawy długość oparcia min 10 cm. 6. Wypełnienie przestrzeni między belkami. 7. Rozebranie rusztowań. III. Przepisy BHP przy wykonywaniu robót murarskich: 1. Roboty murarskie na wysokości powyżej 1 m należy wykonywać z pomostów rusztowań. 2. Pomost rusztowania do robót murarskich powinien znajdować się poniżej wznoszonego muru, na poziomie co najmniej 0,5 m od jego górnej krawędzi. 3. Wykonywanie robót murarskich z drabin przystawnych jest zabronione. 4. Chodzenie po świeżo wykonanych murach, przesklepieniach, płytach, stropach, przekryciach otworów i niestabilnych deskowaniach oraz wychylanie się poza krawędzie konstrukcji bez dodatkowego zabezpieczenia i opieranie się o balustrady jest zabronione. 5. Wykonywanie robót murarskich i tynkarskich w wykopach jest dozwolone wyłącznie po uprzednim zabezpieczeniu ścian wykopów. 6. Jeżeli stanowisko pracy do wykonania ściany znajduje się pomiędzy skarpą wykopu a wznoszoną ścianą, szerokość stanowiska pracy powinna wynosić co najmniej 0,7 m. 7. Stanowisko pracy murarza powinno być racjonalnie zorganizowane, utrzymane w porządku i czystości, 8. Narzędzia i sprzęt powinny byś w dobrym stanie technicznym, 9. Prace na wysokościach powinny być prowadzone tylko na rusztowaniach prawidłowo skonstruowanych, w dobrym stanie technicznym i zaopatrzonych w barierki ochronne. 10. Nie mogą być wykonywane jednocześnie prace na rusztowaniach znajdujących się w jednym pionie. 11. Jeżeli prace murarskie są wykonywane w bezpośrednim sąsiedztwie przejść lub ulic to należy chronić pieszych, budując daszki z desek o grubości co najmniej 24 mm na wysokości 3,5 4 m nad chodnikiem. 12. Przy wykonywaniu robót murowych w wykopach obowiązują zasady jak przy robotach ziemnych. 13. Bez względu na odległość i wysokość sprzęt i narzędzia nie mogą być przerzucane, lecz muszą być przenoszone. Przy pracach związanych z transportem ręcznym wymagane jest przestrzeganie następujących zasad: 1. Bez względu na odległość wysokość cegły nie mogą być przerzucane 2. Należy stosować takie środki transportu, aby odpowiadały właściwościom materiałów w nich przemieszczanych 3. do transportu materiałów, w celu zmniejszenia wysiłku fizycznego, powinny być wykonane tory z desek o odpowiedniej szerokości. 4. Zabronione jest zrzucanie cegieł itp. materiałów z taczek wprost na skarpy wykopu, należy do tego celu używać pochylni (koryt).

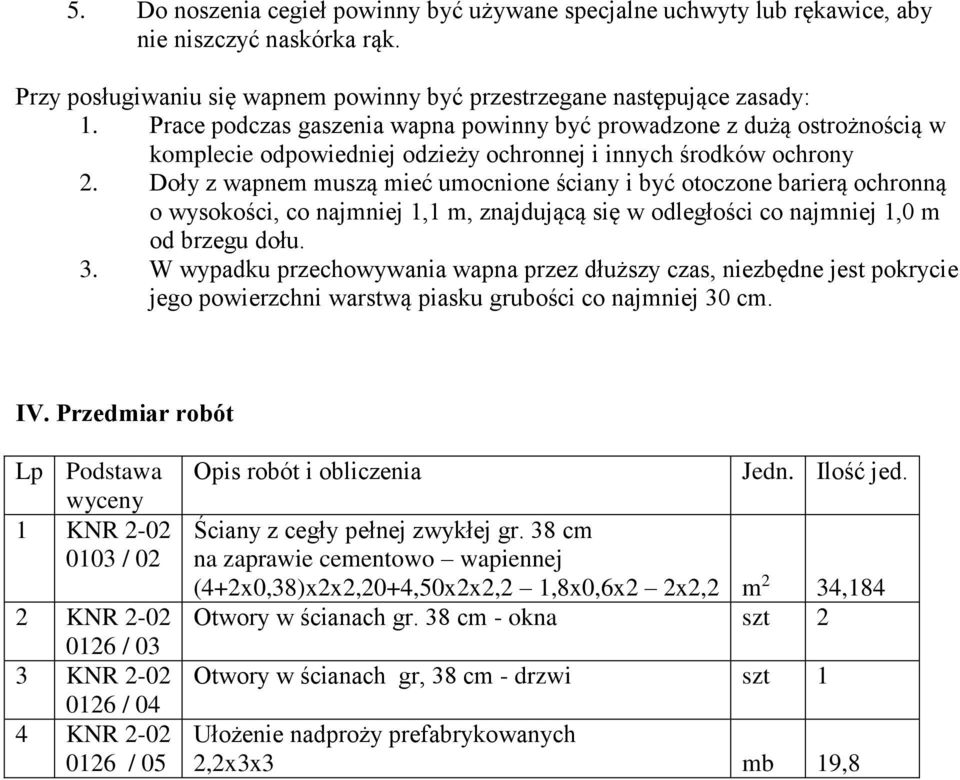

6 5. Do noszenia cegieł powinny być używane specjalne uchwyty lub rękawice, aby nie niszczyć naskórka rąk. Przy posługiwaniu się wapnem powinny być przestrzegane następujące zasady: 1. Prace podczas gaszenia wapna powinny być prowadzone z dużą ostrożnością w komplecie odpowiedniej odzieży ochronnej i innych środków ochrony 2. Doły z wapnem muszą mieć umocnione ściany i być otoczone barierą ochronną o wysokości, co najmniej 1,1 m, znajdującą się w odległości co najmniej 1,0 m od brzegu dołu. 3. W wypadku przechowywania wapna przez dłuższy czas, niezbędne jest pokrycie jego powierzchni warstwą piasku grubości co najmniej 30 cm. IV. Przedmiar robót Lp Podstawa wyceny 1 KNR / 02 2 KNR / 03 3 KNR / 04 4 KNR / 05 Opis robót i obliczenia Jedn. Ilość jed. Ściany z cegły pełnej zwykłej gr. 38 cm na zaprawie cementowo wapiennej (4+2x0,38)x2x2,20+4,50x2x2,2 1,8x0,6x2 2x2,2 m 2 34,184 Otwory w ścianach gr. 38 cm - okna szt 2 Otwory w ścianach gr, 38 cm - drzwi szt 1 Ułożenie nadproży prefabrykowanych 2,2x3x3 mb 19,8

7 V. Zestawienie nakładów rzeczowych robocizny, materiałów i sprzętu dla poszczególnych rodzajów robót Lp Podstawa wyceny 1 KNR /02 Opis robót Obliczenia Ściany z cegły pełnej zwykłej na zaprawie cementowo- wapiennej gr. 38 cm m 2 34,184 Robocizna: - murarze 1,11 x 34,184 - cieśle 0,11 x 34,184 - robotnicy 1,8 x 34,184 Materiały: - cegły pełne 139,90 x 34,184 - zaprawa 0,130 x 34,184 Jednostka nakładów szt. m 3 Ilość nakładów 37,94 3,76 61, ,3 4,444 2 KNR /03 Otwory w ścianach murowanych gr. 38 cm okna szt 2 Robocizna: - murarze 2,21x2 - robotnicy 0,29 x 2 4,42 0,58 3 KNR /04 Otwory w ścianach murowanych gr. 38 cm drzwi szt 1 Robocizna: - murarze 3,06 x 1 - robotnicy 0,40 x 1 3,06 0,40 4 KNR /04 Ułożenie nadproży prefabrykowanych mb - 19,8 Robocizna: - murarze 0,11 x 19,8 - robotnicy 0,09 x 19,8 Materiały: - nadproża pref. 1,02 x 19,8 Sprzęt: - wyciąg 0,02 x 19,8 m.b. m.g. 2,178 1,782 20,196 0,396

8 VI. Zestawienie nakładów rzeczowych R, M, S dla całości robót Zestawienie robocizny Lp Nazwa zawodu 1 murarze 37,94 + 4,42 + 3,06 + 2,178 2 cieśle 3,76 3 robotnicy 61,53 + 0,58 +0,40 + 1,782 Jedn. Ilość jedn. 47,598 3,76 64,292 Zestawienie materiałów: Lp Nazwa materiału 1 cegły pełne zwykłe 2 zaprawa 3 nadproża pref. Jedn. Ilość jedn. szt 4782,3 m 3 4,444 mb 20,196 Zestawienie sprzętu: Lp Nazwa sprzętu Jedn. Ilość jedn. 1 wyciąg mg 0,396

9 VII. Kosztorys

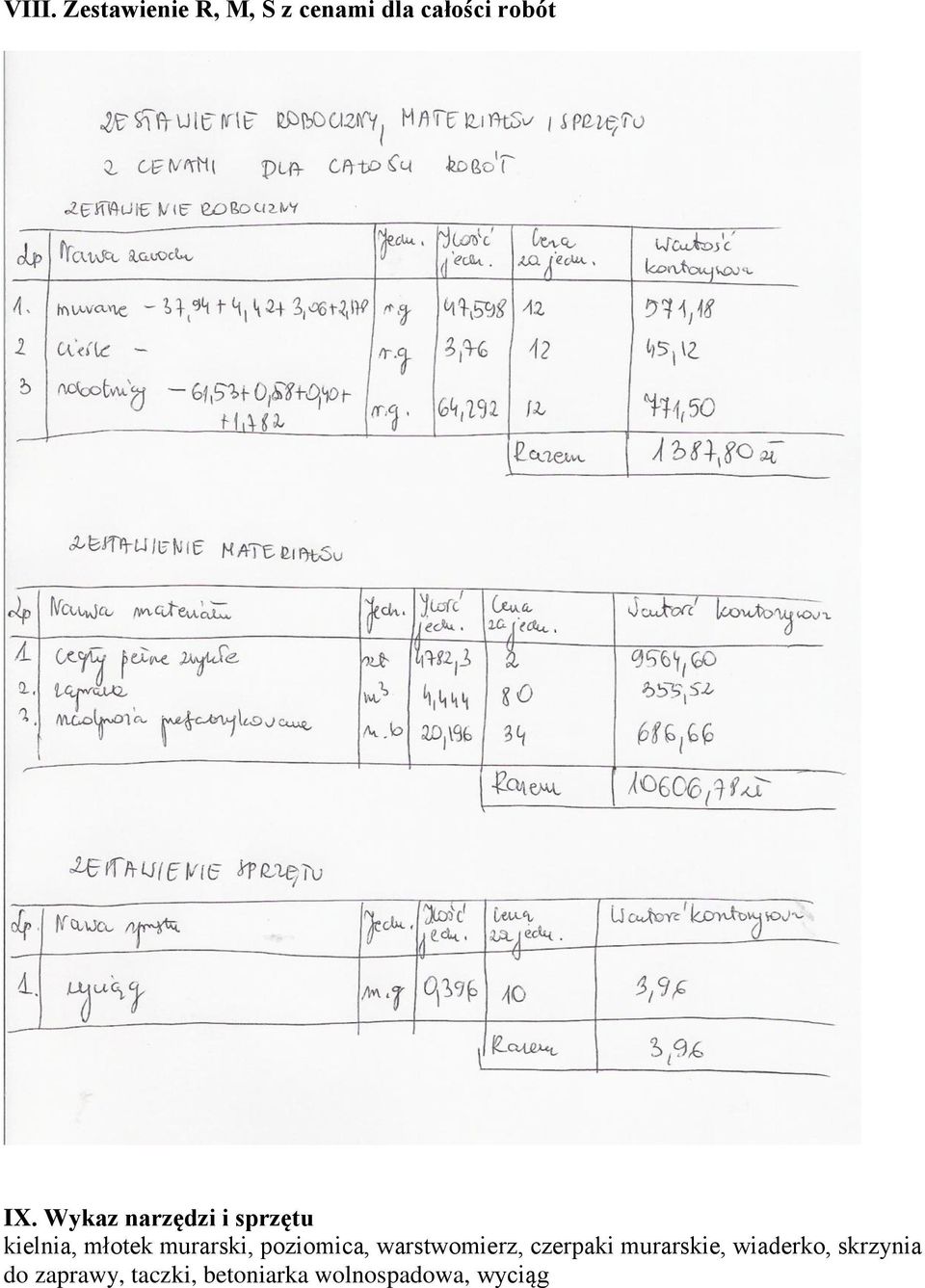

10 VIII. Zestawienie R, M, S z cenami dla całości robót IX. Wykaz narzędzi i sprzętu kielnia, młotek murarski, poziomica, warstwomierz, czerpaki murarskie, wiaderko, skrzynia do zaprawy, taczki, betoniarka wolnospadowa, wyciąg
