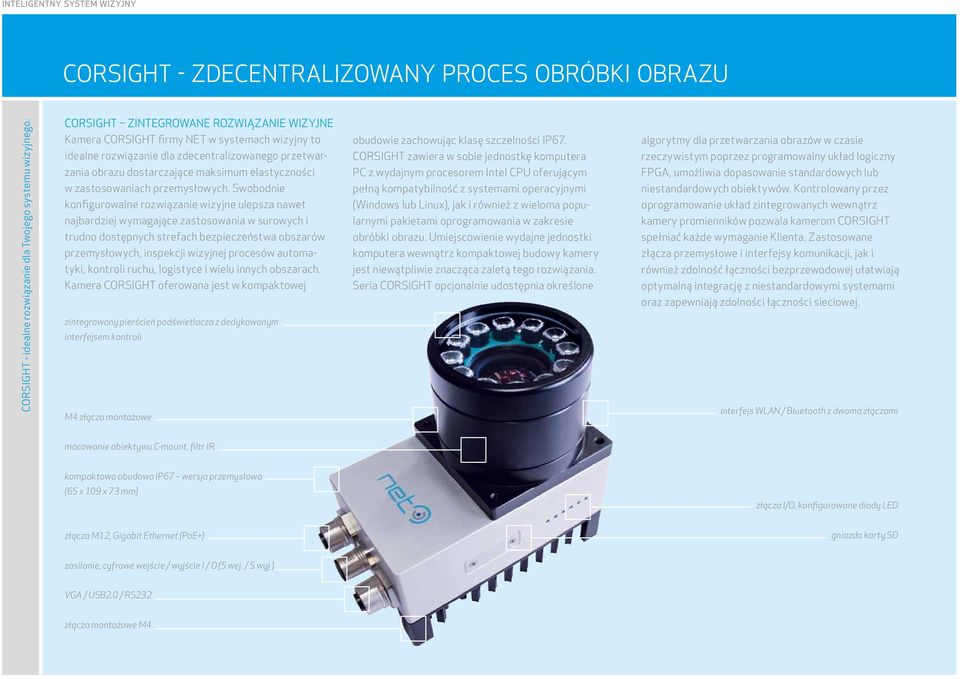

2 CORSIGHT - ZDECENTRALIZOWANY PROCES OBRÓBKI OBRAZU CORSIGHT - idealne rozwiązanie dla Twojego systemu wizyjnego. CORSIGHT ZINTEGROWANE ROZWIĄZANIE WIZYJNE Kamera CORSIGHT firmy NET w systemach wizyjny to idealne rozwiązanie dla zdecentralizowanego przetwarzania obrazu dostarczające maksimum elastyczności w zastosowaniach przemysłowych. Swobodnie konfigurowalne rozwiązanie wizyjne ulepsza nawet najbardziej wymagające zastosowania w surowych i trudno dostępnych strefach bezpieczeństwa obszarów przemysłowych, inspekcji wizyjnej procesów automatyki, kontroli ruchu, logistyce i wielu innych obszarach. Kamera CORSIGHT oferowana jest w kompaktowej zintegrowany pierścień podświetlacza z dedykowanym interfejsem kontroli M4 złącza montażowe obudowie zachowując klasę szczelności IP67. CORSIGHT zawiera w sobie jednostkę komputera PC z wydajnym procesorem Intel CPU oferującym pełną kompatybilność z systemami operacyjnymi (Windows lub Linux), jak i również z wieloma popularnymi pakietami oprogramowania w zakresie obróbki obrazu. Umiejscowienie wydajne jednostki komputera wewnątrz kompaktowej budowy kamery jest niewątpliwie znacząca zaletą tego rozwiązania. Seria CORSIGHT opcjonalnie udostępnia określone algorytmy dla przetwarzania obrazów w czasie rzeczywistym poprzez programowalny układ logiczny FPGA, umożliwia dopasowanie standardowych lub niestandardowych obiektywów. Kontrolowany przez oprogramowanie układ zintegrowanych wewnątrz kamery promienników pozwala kamerom CORSIGHT spełniać każde wymaganie Klienta. Zastosowane złącza przemysłowe i interfejsy komunikacji, jak i również zdolność łączności bezprzewodowej ułatwiają optymalną integrację z niestandardowymi systemami oraz zapewniają zdolności łączności sieciowej. interfejs WLAN / Bluetooth z dwoma złączami mocowanie obiektywu C-mount, filtr IR kompaktowa obudowa IP67 wersja przemysłowa (65 x 109 x 73 mm) złącza I/O, konfigurowane diody LED złącza M12, Gigabit Ethernet (PoE+) gniazdo karty SD zasilanie, cyfrowe wejście / wyjście I / O (5 wej. / 5 wyj ) VGA / USB2.0 / RS232 złącza montażowe M4

3 INDYWIDUALNE APLIKACJE W ZASIĘGU RĘKI POŁĄCZENIA ZDALNE / BEZPRZWODOWE WLAN / BLUETOOTH / GSM GIGABIT ETHERNET (POE+) ROZPOZNAWANIE / ZLICZANIE IDENTYFIKACJA / LOKALIZACJA INTEGRACJA / KOMPATYBILOŚĆ WINDOWS EMBEDDED Standard 2009, LINUX STANDARD IMAGE PROCESSING SOFTWARE PACKAGES Elastyczne - Skuteczne - Solidne. OBRÓBKA OBRAZU W CZASIE RZECZYWISTYM A USL NP LSL POMIAR / SKANOWANIE ODNAJDYWANIE / NAGRYWANIE KOMPAKTOWA OBUDOWA PRZEMYSŁOWA WEWNĘTRZNE ALGORYTMY KLIENTA ZDECENTRALIZOWANY PROCES OBRÓBKI OBRAZU OBUDOWA IP67 ZŁĄCZA M12

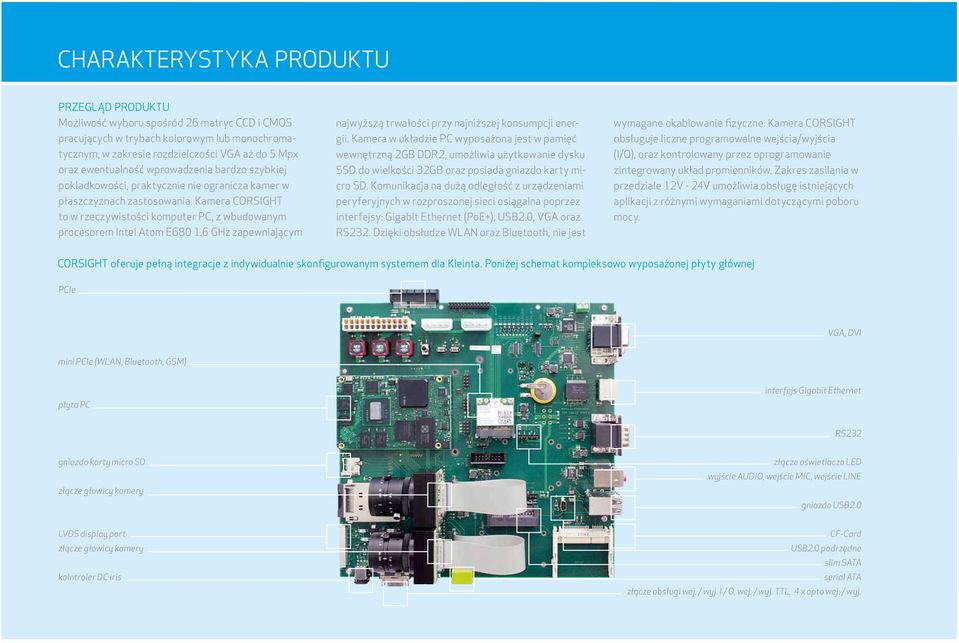

4 CHARAKTERYSTYKA PRODUKTU PRZEGLĄD PRODUKTU Możliwość wyboru spośród 26 matryc CCD i CMOS pracujących w trybach kolorowym lub monochromatycznym, w zakresie rozdzielczości VGA aż do 5 Mpx oraz ewentualność wprowadzenia bardzo szybkiej pokladkowości, praktycznie nie ogranicza kamer w płaszczyznach zastosowania. Kamera CORSIGHT to w rzeczywistości komputer PC, z wbudowanym procesorem Intel Atom E GHz zapewniającym najwyższą trwałości przy najniższej konsumpcji energii. Kamera w układzie PC wyposażona jest w pamięć wewnętrzną 2GB DDR2, umożliwia użytkowanie dysku SSD do wielkości 32GB oraz posiada gniazdo karty micro SD. Komunikacja na dużą odległość z urządzeniami peryferyjnych w rozproszonej sieci osiągalna poprzez interfejsy: Gigabit Ethernet (PoE+), USB2.0, VGA oraz RS232. Dzięki obsłudze WLAN oraz Bluetooth, nie jest wymagane okablowanie fizyczne. Kamera CORSIGHT obsługuje liczne programowalne wejścia/wyjścia (I/O), oraz kontrolowany przez oprogramowanie zintegrowany układ promienników. Zakres zasilania w przedziale 12V - 24V umożliwia obsługę istniejących aplikacji z różnymi wymaganiami dotyczącymi poboru mocy. CORSIGHT oferuje pełną integracje z indywidualnie skonfigurowanym systemem dla Kleinta. Poniżej schemat kompleksowo wyposażonej płyty głównej PCIe VGA, DVI mini PCIe (WLAN, Bluetooth, GSM) płyta PC interfejs Gigabit Ethernet RS232 gniazdo karty micro SD złącze głowicy kamery złącze oświetlacza LED wyjście AUDIO, wejście MIC, wejście LINE gniazdo USB2.0 LVDS display port złącze głowicy kamery kolntroler DC iris CF-Card USB2.0 podrzędne slim SATA serial ATA złącze obsługi wej. / wyj. I / O, wej. / wyj. TTL, 4 x opto wej. / wyj.

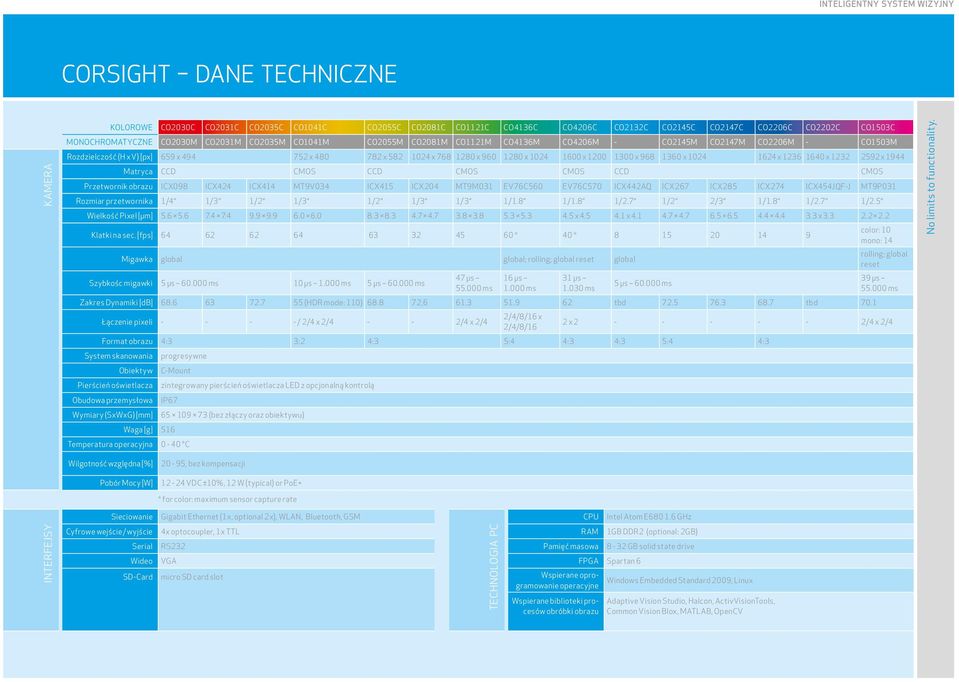

5 CORSIGHT DANE TECHNICZNE KAMERA KOLOROWE CO2030C CO2031C CO2035C CO1041C CO2055C CO2081C CO1121C CO4136C CO4206C CO2132C CO2145C CO2147C CO2206C CO2202C CO1503C MONOCHROMATYCZNE CO2030M CO2031M CO2035M CO1041M CO2055M CO2081M CO1121M CO4136M CO4206M - CO2145M CO2147M CO2206M - CO1503M Rozdzielczość (H x V) [px] 659 x x x x x x x x x x x x 1944 Matryca CCD CMOS CCD CMOS CMOS CCD CMOS Przetwornik obrazu ICX098 ICX424 ICX414 MT9V034 ICX415 ICX204 MT9M031 EV76C560 EV76C570 ICX442AQ ICX267 ICX285 ICX274 ICX454JQF-J MT9P031 Rozmiar przetwornika 1/4 1/3 1/2 1/3 1/2 1/3 1/3 1/1.8 1/1.8 1/2.7 1/2 2/3 1/1.8 1/2.7 1/2.5 Wielkość Pixel [μm] x x x Klatki na sec. [fps] * 40 * Migawka global global; rolling; global reset global Szybkośc migawki 5 μs ms 10 μs ms 5 μs ms 47 μs ms 16 μs ms 31 μs ms 5 μs ms Zakres Dynamiki [db] (HDR mode: 110) , tbd tbd 70.1 Łączenie pixeli / 2/4 x 2/ /4 x 2/4 2/4/8/16 x 2/4/8/16 2 x /4 x 2/4 Format obrazu 4:3 3:2 4:3 5:4 4:3 4:3 5:4 4:3 System skanowania progresywne Obiektyw C-Mount Pierścień oświetlacza zintegrowany pierścień oświetlacza LED z opcjonalną kontrolą Obudowa przemysłowa IP67 Wymiary (SxWxG) [mm] (bez złączy oraz obiektywu) Waga [g] 516 Temperatura operacyjna 0-40 C color: 10 mono: 14 rolling; global reset 39 μs ms No limits to functionality. Wilgotność względna [%] 20-95, bez kompensacji Pobór Mocy [W] VDC ±10%, 12 W (typical) or PoE+ * for color: maximum sensor capture rate Sieciowanie Gigabit Ethernet (1x, optional 2x), WLAN, Bluetooth, GSM CPU Intel Atom E GHz INTERFEJSY Cyfrowe wejście / wyjście Serial Wideo SD-Card 4x optocoupler, 1x TTL RS232 VGA micro SD card slot TECHNOLOGIA PC RAM 1GB DDR2 (optional: 2GB) Pamięć masowa 8-32 GB solid state drive FPGA Spartan 6 Wspierane oprogramowanie operacyjne Windows Embedded Standard 2009, Linux Wspierane biblioteki procesów obróbki obrazu Adaptive Vision Studio, Halcon, ActivVisionTools, Common Vision Blox, MATLAB, OpenCV

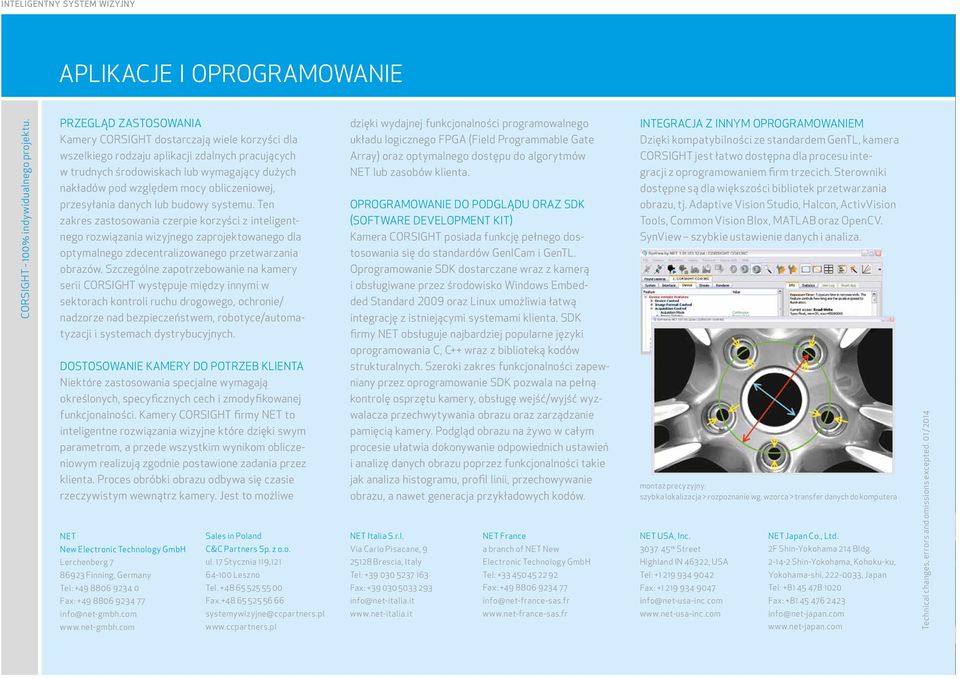

6 APLIKACJE I OPROGRAMOWANIE CORSIGHT - 100% indywidualnego projektu. PRZEGLĄD ZASTOSOWANIA Kamery CORSIGHT dostarczają wiele korzyści dla wszelkiego rodzaju aplikacji zdalnych pracujących w trudnych środowiskach lub wymagający dużych nakładów pod względem mocy obliczeniowej, przesyłania danych lub budowy systemu. Ten zakres zastosowania czerpie korzyści z inteligentnego rozwiązania wizyjnego zaprojektowanego dla optymalnego zdecentralizowanego przetwarzania obrazów. Szczególne zapotrzebowanie na kamery serii CORSIGHT występuje między innymi w sektorach kontroli ruchu drogowego, ochronie/ nadzorze nad bezpieczeństwem, robotyce/automa- dzięki wydajnej funkcjonalności programowalnego układu logicznego FPGA (Field Programmable Gate Array) oraz optymalnego dostępu do algorytmów NET lub zasobów klienta. OPROGRAMOWANIE DO PODGLĄDU ORAZ SDK (SOFTWARE DEVELOPMENT KIT) Kamera CORSIGHT posiada funkcję pełnego dostosowania się do standardów GenICam i GenTL. Oprogramowanie SDK dostarczane wraz z kamerą i obsługiwane przez środowisko Windows Embedded Standard 2009 oraz Linux umożliwia łatwą integrację z istniejącymi systemami klienta. SDK INTEGRACJA Z INNYM OPROGRAMOWANIEM Dzięki kompatybilności ze standardem GenTL, kamera CORSIGHT jest łatwo dostępna dla procesu integracji z oprogramowaniem firm trzecich. Sterowniki dostępne są dla większości bibliotek przetwarzania obrazu, tj. Adaptive Vision Studio, Halcon, ActivVision Tools, Common Vision Blox, MATLAB oraz OpenCV. SynView szybkie ustawienie danych i analiza. tyzacji i systemach dystrybucyjnych. firmy NET obsługuje najbardziej popularne języki oprogramowania C, C++ wraz z biblioteką kodów DOSTOSOWANIE KAMERY DO POTRZEB KLIENTA strukturalnych. Szeroki zakres funkcjonalności zapew- Niektóre zastosowania specjalne wymagają niany przez oprogramowanie SDK pozwala na pełną określonych, specyficznych cech i zmodyfikowanej kontrolę osprzętu kamery, obsługę wejść/wyjść wyz- funkcjonalności. Kamery CORSIGHT firmy NET to inteligentne rozwiązania wizyjne które dzięki swym parametrom, a przede wszystkim wynikom obliczeniowym realizują zgodnie postawione zadania przez klienta. Proces obróbki obrazu odbywa się czasie rzeczywistym wewnątrz kamery. Jest to możliwe NET Sales in Poland New Electronic Technology GmbH C&C Partners Sp. z o.o. Lerchenberg 7 ul. 17 Stycznia 119, Finning, Germany Leszno Tel: Tel Fax: Fax info@net-gmbh.com systemywizyjne@ccpartners.pl walacza przechwytywania obrazu oraz zarządzanie pamięcią kamery. Podgląd obrazu na żywo w całym procesie ułatwia dokonywanie odpowiednich ustawień i analizę danych obrazu poprzez funkcjonalności takie jak analiza histogramu, profil linii, przechowywanie obrazu, a nawet generacja przykładowych kodów. NET Italia S.r.l. NET France Via Carlo Pisacane, 9 a branch of NET New Brescia, Italy Electronic Technology GmbH Tel: Tel: Fax: Fax: info@net-italia.it info@net-france-sas.fr montaż precyzyjny: szybka lokalizacja > rozpoznanie wg. wzorca > transfer danych do komputera NET USA, Inc th Street Highland IN 46322, USA Tel: Fax: info@net-usa-inc.com NET Japan Co., Ltd. 2F Shin-Yokohama 214 Bldg Shin-Yokohama, Kohoku-ku, Yokohama-shi, , Japan Tel: Fax: info@net-japan.com Technical changes, errors and omissions excepted. 01 / 2014
