PROJEKT BUDOWLANY - UPROSZCZONY

Transkrypt

1

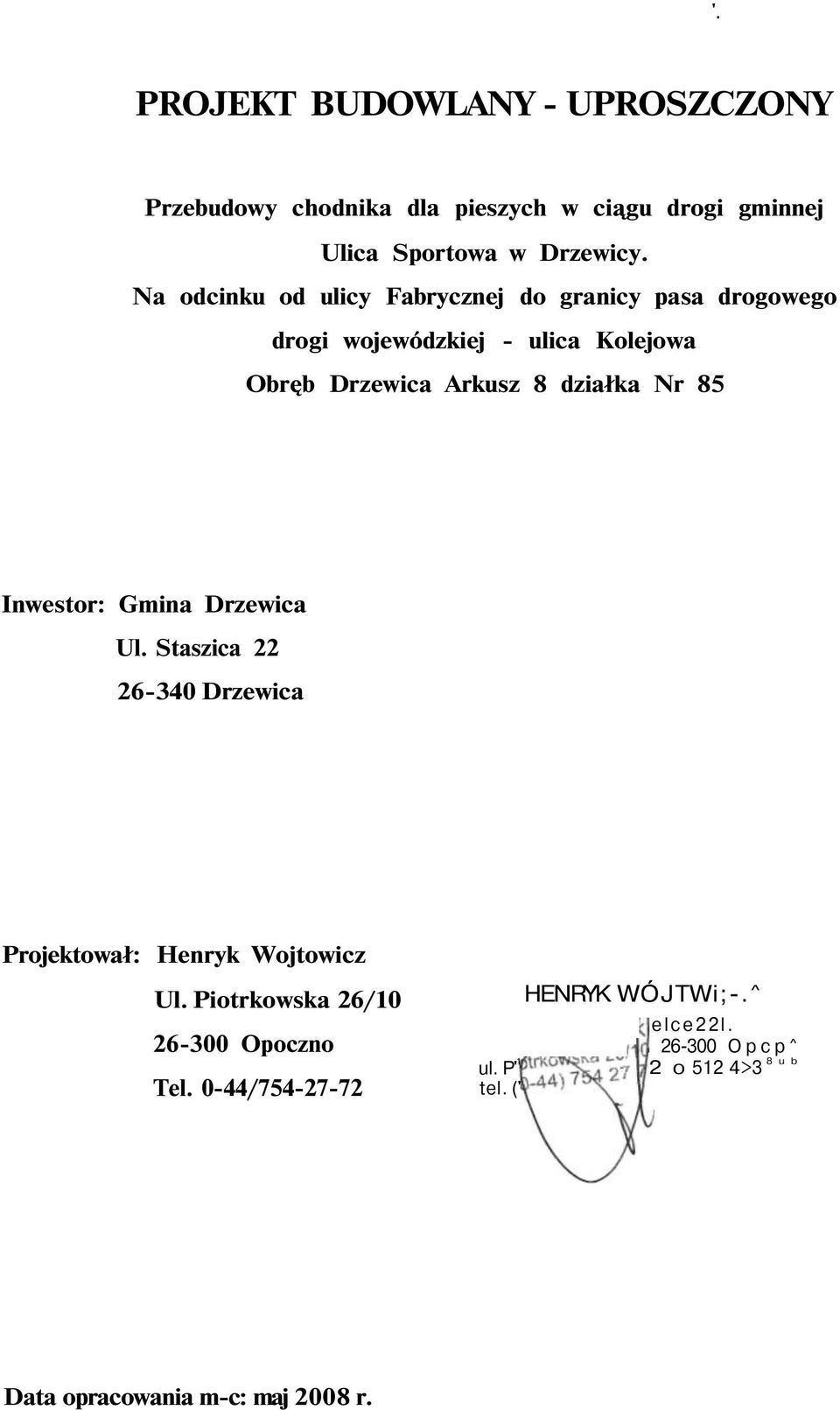

2 '. PROJEKT BUDOWLANY - UPROSZCZONY Przebudowy chodnika dla pieszych w ciągu drogi gminnej Ulica Sportowa w Drzewicy. Na odcinku od ulicy Fabrycznej do granicy pasa drogowego drogi wojewódzkiej - ulica Kolejowa Obręb Drzewica Arkusz 8 działka Nr 85 Inwestor: Gmina Drzewica Ul. Staszica Drzewica Projektował: Henryk Wojtowicz Ul. Piotrkowska 6/ Opoczno Tel. 0-44/ ul. P' 1 tel. (' HENRYK WÓJTWi;-.^ elcel Opcp^ o 51 4>3 8 u b Data opracowania m-c: maj 008 r.

3 OPIS TECHNICZNY do projektu uproszczonego przebudowy chodnika z zjazdami do bram ulicy Sportowej w Drzewicy 1. Podstawa opracowania - Mapa sytuacyjno - wysokościowa w skali 1 : Rozporządzenie Ministra transportu i Gospodarki Morskiej z dnia marca 1999 r w sprawie warunków technicznych jakimi powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 poz. 430).. Zakres opracowania - Opracowanie obejmuje przebudowę chodnika i zjazdów do bram ulicy Sportowej na odcinku od ulicy Fabrycznej do granicy pasa drogowego drogi wojewódzkiej. Odległość od wewnętrznej krawędzi jezdni drogi wojewódzkiej 8 m. 3.Stan istniejący - Chodnik w ciągu ulicy Sportowej posiada nawierzchnię z płyt betonowych} 50 x 50x7 cm, wykonany przy krawężniku ulicznym o szerokości 1,50 m. J.0fc\cwu*/ - Zjazdy do bram posiadają nawierzchnię z bloczków betonowych grubości 15 cm na szerokości chodnika, na dalszej szerokości nawierzchnię gruntową. - Pod chodnikiem przebiega uzbrojenie ziemne: kanał sanitarny, sieć wodociągowa, sieć telekomunikacji. 4.Stan projektowany - Projektuje się przebudowę istniejącego chodnika i zjazdów do bram na odcinku od ulicy Fabrycznej do granicy pasa drogi wojewódzkiej. Zakończenie odcinka przebudowy w odległości 8 m od wewnętrznej krawędzi jezdni drogi wojewódzkiej. - Przebudowa chodnika polega na zmianie nawierzchni z płyt betonowych 50 x 50 x 7 na kostkę brukową betonową grubości 6 cm kolor, ułożoną na podsypce cementowo - piaskowej 1 : 4 grubości 5 cm i warstwie zagęszczonego piasku grubości 10 cm. Chodnik obramowany obrzeżem betonowym 8x30 cm.

4 - Wymiana krawężnika betonowego 15 x 30 cm na krawężnik betonowy 15 x 30 cm grafit na całej długości chodnika. - Zmiana nawierzchni na zjazdach do bram z bloczków betonowych grubości 15 cm na kostkę brukową kolor grubości 8 cm, ułożoną na podsypce cementowo - piaskowej 1 : 4 grubości warstwy 5 cm i podbudowie z kruszywa łamanego grubości warstwy 15 cm, wykonanej na warstwie zagęszczonego piasku grubości 10 cm. 5.Kolizje Przy przebudowie nawierzchni chodnika i zjazdów do bram projektuje się pionową regulację dekli studzienek rewizyjnych kanalizacji sanitarnej i telekomunikacji. HENRYK WÓJTOY"^ Upr. proj. i wykonawca w zakrui Cj/q Upr. Nr WZDP K blce 1:y^u. ul. Piotrkowska 6/1GJJ pdocz"0 tel. (0-44 f75^7 7jf, 0 514',3 i. J

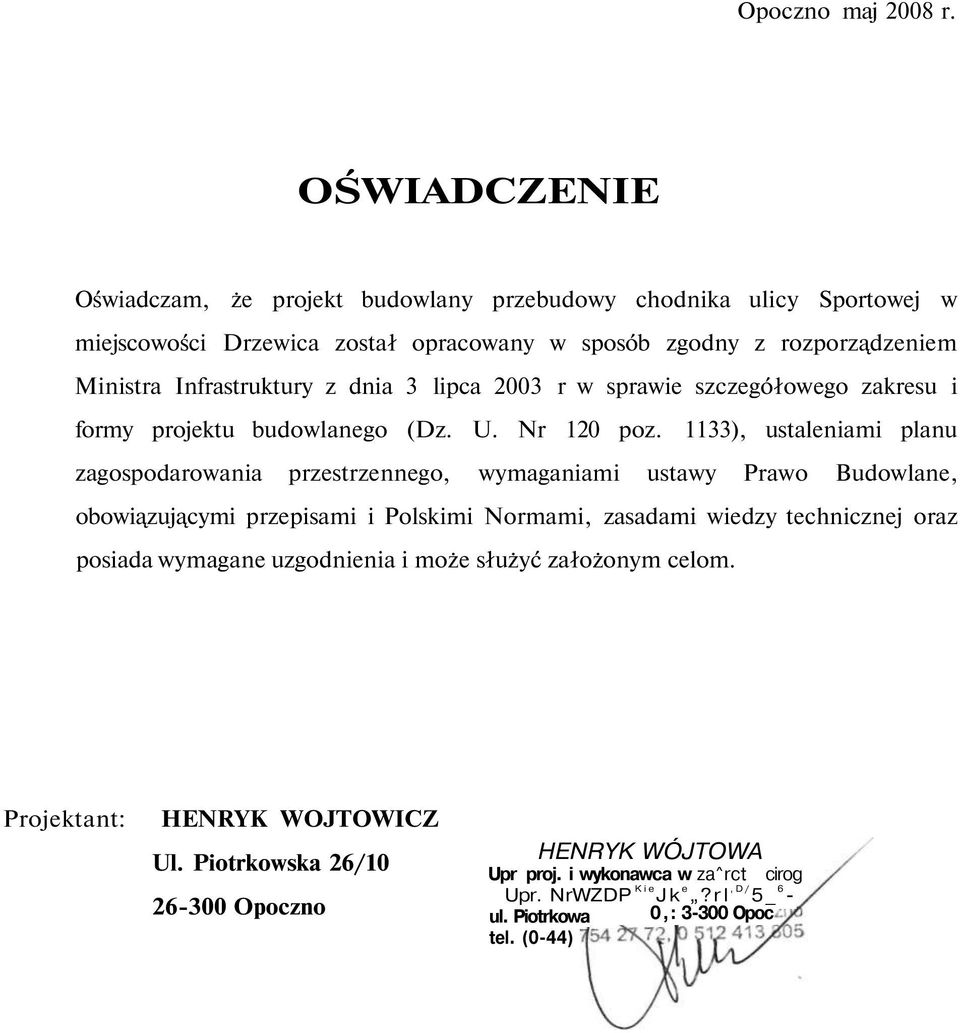

5 Opoczno maj 008 r. OŚWIADCZENIE Oświadczam, że projekt budowlany przebudowy chodnika ulicy Sportowej w miejscowości Drzewica został opracowany w sposób zgodny z rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 003 r w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 10 poz. 1133), ustaleniami planu zagospodarowania przestrzennego, wymaganiami ustawy Prawo Budowlane, obowiązującymi przepisami i Polskimi Normami, zasadami wiedzy technicznej oraz posiada wymagane uzgodnienia i może służyć założonym celom. Projektant: HENRYK WOJTOWICZ Ul. Piotrkowska 6/ Opoczno HENRYK WÓJTOWA Upr proj. i wykonawca w za^rct cirog Upr. NrWZDP Kie Jk e?rl,d/ 5_ 6 - ul. Piotrkowa 0,: Opoc tel. (0-44)

6 ŁÓDZKA OKRĘGOWA IZBA INŻYNIERÓW BUDOWNICTWA utworzona 3 marca 00 roku ^ jako jednostka organizacyjna Polskiej Izby Inżynierów Budownictwa Łódź, 0 grudnia 007 r. ZAŚWIADCZENIE nr Pan Henryk WOJTOWICZ zamieszkały: Opoczno ul. Chopina 8 jest członkiem Łódzkiej Okręgowej Izby Inżynierów Budownictwa wpisanym pod numerem ewidencyjnym ŁOD/BD//0 i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej za szkody, które mogą wyniknąć w związku z wykonywaniem samodzielnych funkcji technicznych w budownictwie. Niniejsze zaświadczenie jest ważne od dnia 1 stycznia 008 r. do 31 grudnia 008 r. ZA ZGODNOŚĆ Z ORYGINAŁEM HENRYK WÓJTC" ^ 7 i PRZEWODNICZĄCY Rady Łódzkiej Okręgowej Izby inżynierów Budownictwa ul piotrkowska tel. 10-4*) 7 dr inż. Andrzei B. NOWAKOWSKI Łódź, ul. Północna 39 lod@piib.org.pl tel: (04) , faks: (04) NIP: Regon:

7 WOJEWÓDZKI ZARZĄD DRÓG PUBLICZNYCH w KIELCACH ul. M. Buczka Nr «/45 ljfi,..li.#to Kielce, dnia.łułm.s.tp.pad.a r. Nr...:HZDF~1/.D/M UPRAWNIENIA BUDOWLANE Na podstawie art. 18 ustawy z dnia 31 stycznia 1961 r. prawo budowlane (Dz.U. nr 7, poz. 46) oraz 14 zarządzenia nr 195 Ministra Komunikacji z dnia 1 grudnia 1964 r. w sprawie uprawnień budowlanych w budownictwie specjalnym w zakresie komunikacji (Dziennik Budownictwa nr 3, poz. 73) Obywatel Rmzyk Ł..ś...^...i...o...w...i...Q...z..sj.n...Jan.& urodzony dnia 13...:^.Z.e.6nl& r...:c..<?Qii...B.zec.z^^ o t r z y m u j e w specjalności. uprawnienia budowlane do - d r ć g P 9j.eMowanlą..nlę^ budowlanych i kierowania robotami budowlanymi łącznie. t V iftd Wlfe :Ć* ZA ZGODNOŚĆ Z ORYGINAŁEM HENRYK WÓJTÓW". Upr. proj. i wykonawca w zr;,r,v ig Upr. Nl^WqP Kielde 1/". ul. Piotrkbwska 6(10, ^-30J Opoczno tel. (0-4J ZG 58 S* looo szi. pap. pum. A-4

8 '1 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia Nazwa inwestycji: Przebudowa chodnika dla pieszych Ulicy Sportowej w Drzewicy Inwestor: Gmina Drzewica Ul. Staszica Drzewica Projektant: Henryk Wojtowicz UL. Piotrkowska 6/ Opoczno HENRYK WOJTOWICZ Upr. proj. i wykonawca w zakroje -'< Upr. Nr WZDP Kielcfe 1/D/ći ul. Piotrk</OTska 6/10, 6^300 Opocz Sporządzono m-c: maj 008 r.

9 I. Podstawa opracowania Rozporządzenie Ministra Infrastruktury z dnia 3 czerwca 003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.Nr 10 poz. 116). n. Cześć opisowa 1. Zakres robót budowlanych związanych z realizacją projektowanego obiektu obejmuje: - roboty ziemne wykopy pod warstwy konstrukcyjne - budowa nawierzchni - roboty wykończeniowe. Przewidywane zagrożenia, które wystąpią podczas realizacji robót - zagrożenia występujące w związku z pracą maszyn przy robotach ziemnych - wykonanie nawierzchni zjazdu i chodników. 3. Przed przystąpieniem do robót szczególnie niebezpiecznych Kierownik budowy winien zapewnić przeprowadzenie instruktażu stanowiskowego dla pracowników w zakresie przestrzegania przepisów BHP.

10 PRZEDMIAR ROBÓT Przebudowy chodnika dla pieszych w ciągu drogi gminnej Ulica Sportowa w Drzewicy. Na odcinku od ulicy Fabrycznej do granicy pasa drogowego drogi wojewódzkiej ulica Kolejowa KODY CPV «GRUPY ROBÓT 451 Przygotowanie terenu pod budowę 45 Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii KLASY ROBÓT 4511 Roboty ziemne 453 Roboty budowlane w zakresie linii komunikacyjnych dróg KATEGORIA ROBÓT Roboty ziemne 4533 Roboty w zakresie wykonywania nawierzchni dróg Roboty w zakresie budowy dróg Adres obiektu : ulica Sportowa w Drzewicy Inwestor : Gmina Drzewica Ul. Staszica Drzewica Projektant: Henryk Wojtowicz Ul. Piotrkowska 6/ Opoczno HENRYK WÓJTOW- Upr. proj. i wykonawca w zalw Upr. Nr WZDP elce 1iJ,'f$ka S/1pl Oozfczno ul. PiotrJ 4T3 805 tel. (0 Data opracowania : m-c maj 008r.

11 Poz. 1 PRZEDMIAR ROBÓT Opis robót i wyliczenie ilości i Jednostka miary 3 Ilość 4 I.ROBOTY PRZYGOTOWAWCZE 1 Odtworzenie trasy i punktów wysokościowych w terenie równinnym km Mechaniczne rozebranie podbudowy z betonu, grubość podbudowy 15 cm z wywiezieniem materiałów z rozbiórki na odległość 1 km 10,30 x,0 = 0,60 3 Ręczne rozebranie chodników z płyt betonowych 50 x 50 x 7 cm, ułożonych na podsypce piaskowej z wywiezieniem materiałów z rozbiórki na odległość 1 km 44,0 x ,45 x 1,50 = 4 Ręczne rozebranie nawierzchni zjazdów i placów manewrowych z bloczków betonowych grubości 15 cm, spoiny wypełnione piaskiem z wywiezieniem materiałów z rozbiórki na odległość 1 km 4,10x1,0+4,10x1,0+10x5,40+1x3,40+3,70x5,40+54,45 xl,50 = 04,65 m 04,65 5 Mechaniczna rozbiórka krawężników betonowych 15x30 cm wraz z ławą z wywiezieniem materiałów na odległość 1 km 46,45+11,30+58,15+5,0 = m 368,10 m 368,10 6 Ręczne rozebranie obrzeży betonowych z wywiezieniem materiałów na odległość 1 km 44,0+46,45+4,0 = m 314,45 m 314,45 7 II. PODBUDOWY Koryto wykonane na poszerzeniach zjazdów do bram w gruncie kat.ii-iv, głębokość koryta 30 cm 4,10x0,70+4,10x 1,0+4,15x0,70+5,30x0,60+4,0x,50+ 5,10x,50+5,0x,50+4,0x,0+6,60x1,45+4,50x4,0+4, 9,81 90x1,70 = 9,81

12 1 *3 4 8 Koryto wykonane na zjazdach do bram w gruncie kat. II-IV, głębokość koryta 0 cm 04,65 9 Profilowanie i zagęszczenie podłoża pod warstwy wykonane mechanicznie w gruncie kat. n-iv 04,65+9,81 = 97,46 97,46 10 Wykonanie i zagęszczenie warstwy odcinającej z piasku mechanicznie w korycie, grubość warstwy 15 cmm 97,46 11 Wykonanie koryta na całej szerokości chodnika mechanicznie w gruncie kat.h-iv, głębokość koryta 10 cm 1 Profilowanie i zagęszczenie podłoża pod warstwy konstrukcyjne wykonane mechanicznie w gruncie kat. n-rv 13 Wykonanie i zagęszczenie mechanicznie warstwy odcinającej z piasku w korycie, grubość warstwy 10 cm 14 Wykonanie podbudowy z kruszywa łamanego stabilizowanego mechanicznie warstwa dolna, grubość warstwy 15 cm 97,46 III. NAWIERZCHNIE 15 Wykonanie nawierzchni z kostki brukowej betonowej kolorowej o grubości 6 cm na podsypce cementowo - piaskowej 1:4 grubości warstwy 5 cm, spoiny 16 wypełnione piaskiem Wykonanie nawierzchni z kostki brukowej betonowej rv, m kolorowej o grubości 8 cm na podsypce cementowo - piaskowej 1:4 grubości warstwy 5 cm, spoiny wypełnione piaskiem 97,46 IV. ELEMENTY ULIC 17 Ustawienie krawężników betonowych grafit o wymiarach 15x30 cm wraz z wykonaniem ławy zwykłej z betonu B-10 m 368,10

13 Ustawienie obrzeży betonowych grafit o wymiarach 8x30 cm na podsypce cementowo - piaskowej 1:4 grubości warstwy 5 cm 314,45+58,15+8,0 = m 380,80 m 380,80 19 Regulacja pionowa dekli studzienek rewizyjnych kanalizacji sanitarnej szt 8 0 Regulacja pionowa dekli studzienek telekomunikacji szt 1 Wykonanie inwentaryzacji geodezyjnej powykonawczej 400 m x 0 m szer. = Ręczne plantowanie poboczy gruntowych za obrzeżem chodnika, grunt kat. I-III 30,30+47,0+9,40+34,10+6,10+9,40+10,5+8,10+13,10 +9,30+39,0+1,40+6,0+5,60 = 80 x 1,0 = 80 80,0

14 KOSZTORYS NAKŁADCZY Poz Opis pozycji kosztorysowej I. ROBOTY PRZYGOTOWAWCZE Odtworzenie trasy i punktów wysokościowych w terenie równinnym Mechaniczne rozebranie podbudowy z betonu, grubość podbudowy 15 cm z wywiezieniem materiałów na odległość 1 km Ręczne rozebranie chodników z płyt betonowych 50x50x7 cm, ułożonych na podsypce piaskowej z wywiezieniem materiałów z rozbiórki na odległość 1 km Ręczne rozebranie nawierzchni zjazdów i placów manewrowych z bloczków betonowych grubości 15 cm, spoiny wypełnione piaskiem z wywiezieniem materiałów na odległość 1 km Mechaniczna rozbiórka krawężników betonowych 15x30 cm wraz z ławą z wywiezieniem materiałów z rozbiórki na odległość lkm Ręczne rozebranie obrzeży betonowych z wywiezieniem materiałów na odległość 1 km Jednostka miary 3 km m m Ilość jednostek ,60 04,65 368,10 314,45 Cena jednostk. 5 Wartość II. PODBUDOWY Koryto wykonane na poszerzeniach zjazdów do bram w gruncie kat.ii- IV, głębokość koryta 30 cm Koryto wykonane pod zjazdami do bram, placami manewrowymi w gru ncie kat.ii-f/, głębokość koryta 0 cm Profilowanie i zagęszczenie podłoża pod warstwy konstrukcyjne mechanicznie w gruncie kat.ii-iy 9,81 04,65 97,46

15 1 10 Wykonanie i zagęszczenie mechanicznie warstwy odcinającej z piasku w korycie, grubość warstwy 15 cm , Wykonanie koryta na całej szerokości chodnika mechanicznie w gruncie kat.ii-iv głębokość koryta 10 cm 1 13 Profilowanie i zagęszczenie mechaniczne podłoża pod warstwy konstrukcyjne w gruncie kat. n-iv Wykonanie i.zagęszczenie mechanicznie warstwy odcinającej z piasku w korycie, grubość warstwy 10 cm Wykonanie podbudowy z kruszywa łamanego stabilizowanego mechanicznie warstwa dolna, grubość warstwy 15 cm 97, III. NAWIERZCHNIA Nawierzchnia z kostki brukowej betonowej kolorowej o grubości 6 cm na podsypce cementowo - piaskowej 1:4 grubości 5 cm, spoiny wypełnione piaskiem Nawierzchnia z kostki brukowej betonowej kolorowej, o grubości 8 cm na podsypce cementowo - piaskowej 1:4 grubości 5 cm, spoiny wypełnione piaskiem IV. ELEMENTY ULIC Ustawienie krawężników betonowych grafit o wymiarach 15x30 cm wraz z wykonaniem ławy zwykłej z betonu B-10 m 97,46 368,10 18 Ustawienie obrzeży betonowych grafit o wymiarach 8x30 cm na podsypce cementowo - piaskowej 1:4 grubości warstwy 5 cm m 380,80 19 Regulacja pionowa dekli studzienek rewizyjnych k.s. szt 8

16 1 0 1 Regulacja pionowa dekli studzienek rewizyjnych telekomunikacji Wykonanie inwentaryzacji geodezyjnej powykonawczej 3 szt Ręczne plantowanie poboczy gruntowych za obrzeżem chodnika, grunt kat. I-DI 80,0
