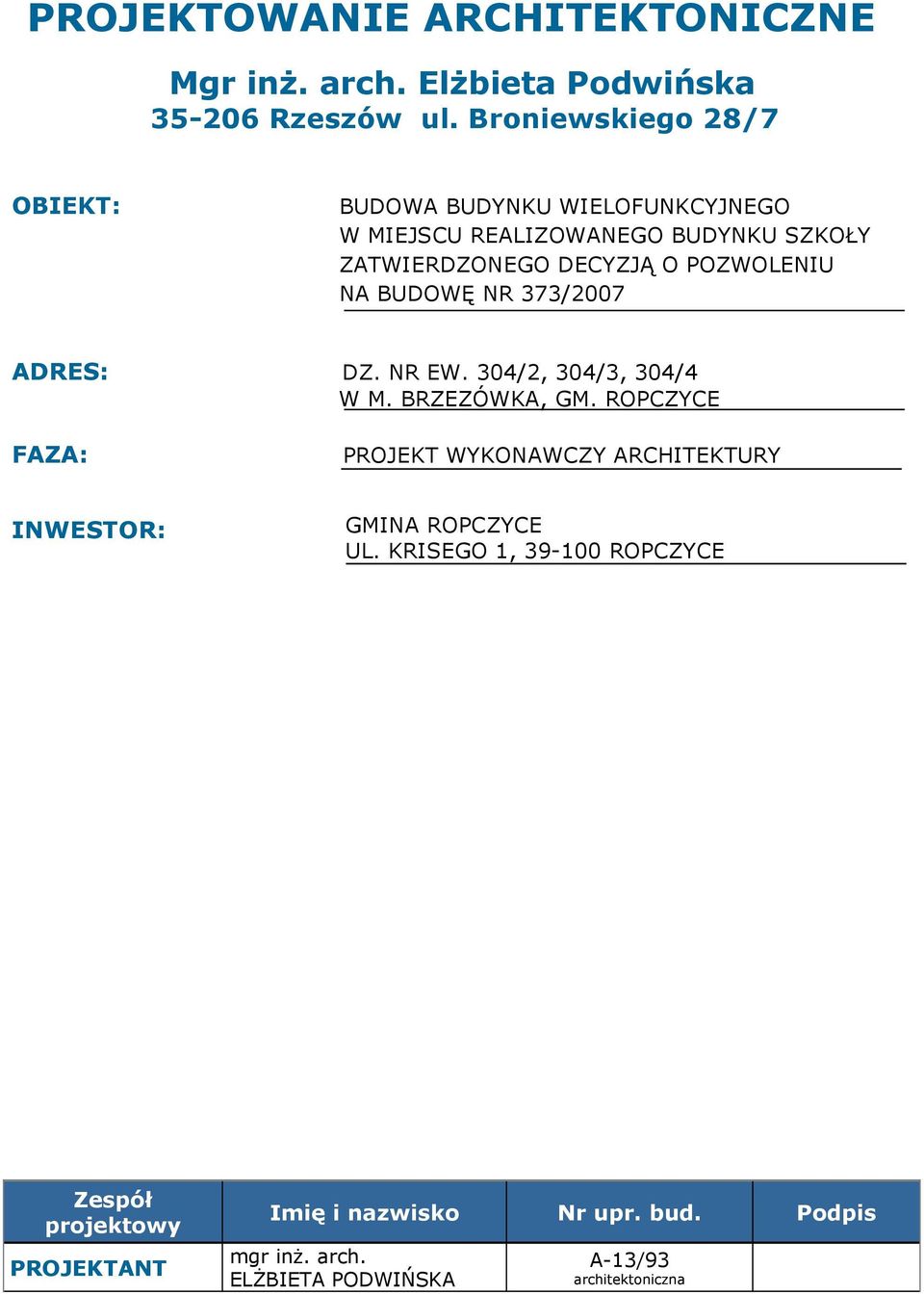

1 PROJEKTOWANIE ARCHITEKTONICZNE Mgr inż. arch. Elżbieta Podwińska Rzeszów ul. Broniewskiego 28/7 BUDOWA BUDYNKU WIELOFUNKCYJNEGO W MIEJSCU REALIZOWANEGO ZATWIERDZONEGO DECYZJĄ O POZWOLENIU NA BUDOWĘ NR 373/2007 ADRES: DZ. NR EW. 304/2, 304/3, 304/4 W M. BRZEZÓWKA, FAZA: PROJEKT WYKONAWCZY ARCHITEKTURY INWESTOR: GMINA ROPCZYCE UL. KRISEGO, 00 ROPCZYCE Zespół projektowy PROJEKTANT Imię i nazwisko Nr upr. bud. Podpis mgr inż. arch. ELŻBIETA PODWIŃSKA A3/93 architektoniczna

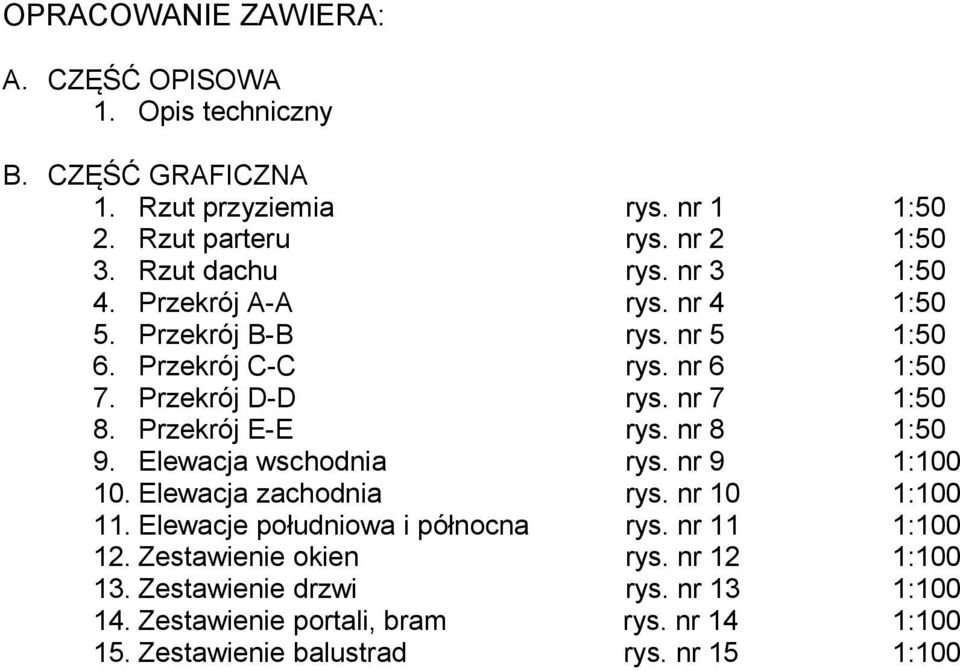

2 OPRACOWANIE ZAWIERA: A. CZĘŚĆ OPISOWA. Opis techniczny B. CZĘŚĆ GRAFICZNA. Rzut przyziemia rys. nr :50 2. Rzut parteru rys. nr 2 :50 3. Rzut dachu rys. nr 3 :50 4. Przekrój AA rys. nr 4 :50 5. Przekrój BB rys. nr 5 :50 6. Przekrój CC rys. nr 6 :50 7. Przekrój DD rys. nr 7 :50 8. Przekrój EE rys. nr 8 :50 9. Elewacja wschodnia rys. nr 9 :00 0. Elewacja zachodnia rys. nr 0 :00. Elewacje południowa i północna rys. nr :00. Zestawienie okien rys. nr :00 3. Zestawienie drzwi rys. nr 3 :00 4. Zestawienie portali, bram rys. nr 4 :00 5. Zestawienie balustrad rys. nr 5 :00

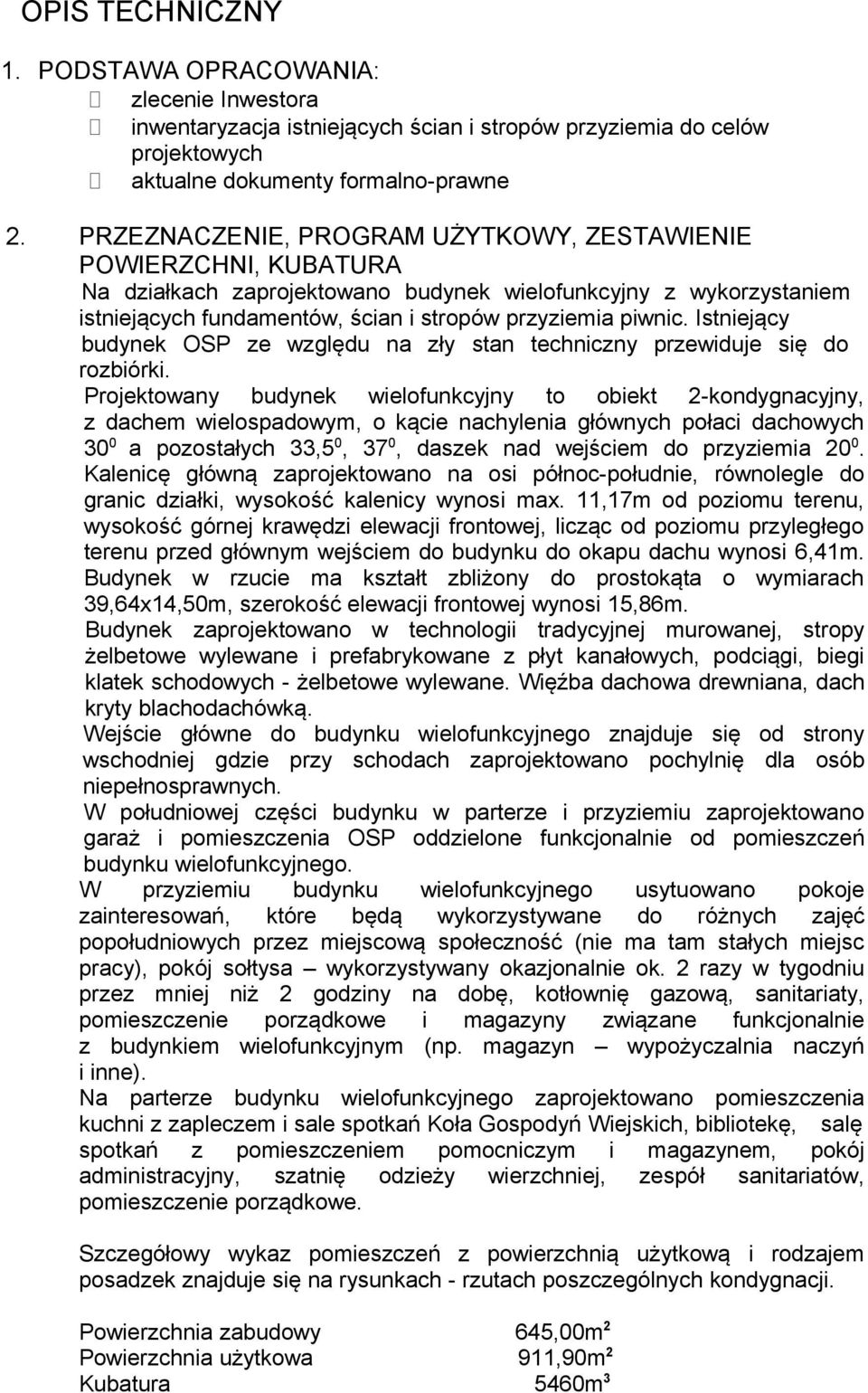

3 OPIS TECHNICZNY. PODSTAWA OPRACOWANIA: zlecenie Inwestora inwentaryzacja istniejących ścian i stropów przyziemia do celów projektowych aktualne dokumenty formalnoprawne 2. PRZEZNACZENIE, PROGRAM UŻYTKOWY, ZESTAWIENIE POWIERZCHNI, KUBATURA Na działkach zaprojektowano budynek wielofunkcyjny z wykorzystaniem istniejących fundamentów, ścian i stropów przyziemia piwnic. Istniejący budynek OSP ze względu na zły stan techniczny przewiduje się do rozbiórki. Projektowany budynek wielofunkcyjny to obiekt 2kondygnacyjny, z dachem wielospadowym, o kącie nachylenia głównych połaci dachowych 30 0 a pozostałych 33,5 0, 37 0, daszek nad wejściem do przyziemia Kalenicę główną zaprojektowano na osi północpołudnie, równolegle do granic działki, wysokość kalenicy wynosi max.,7m od poziomu terenu, wysokość górnej krawędzi elewacji frontowej, licząc od poziomu przyległego terenu przed głównym wejściem do budynku do okapu dachu wynosi 6,4m. Budynek w rzucie ma kształt zbliżony do prostokąta o wymiarach,x4,50m, szerokość elewacji frontowej wynosi 5,86m. Budynek zaprojektowano w technologii tradycyjnej murowanej, stropy żelbetowe wylewane i prefabrykowane z płyt kanałowych, podciągi, biegi klatek schodowych żelbetowe wylewane. Więźba dachowa drewniana, dach kryty blachodachówką. Wejście główne do budynku wielofunkcyjnego znajduje się od strony wschodniej gdzie przy schodach zaprojektowano pochylnię dla osób niepełnosprawnych. W południowej części budynku w parterze i przyziemiu zaprojektowano garaż i pomieszczenia OSP oddzielone funkcjonalnie od pomieszczeń budynku wielofunkcyjnego. W przyziemiu budynku wielofunkcyjnego usytuowano pokoje zainteresowań, które będą wykorzystywane do różnych zajęć popołudniowych przez miejscową społeczność (nie ma tam stałych miejsc pracy), pokój sołtysa wykorzystywany okazjonalnie ok. 2 razy w tygodniu przez mniej niż 2 godziny na dobę, kotłownię gazową, sanitariaty, pomieszczenie porządkowe i magazyny związane funkcjonalnie z budynkiem wielofunkcyjnym (np. magazyn wypożyczalnia naczyń i inne). Na parterze budynku wielofunkcyjnego zaprojektowano pomieszczenia kuchni z zapleczem i sale spotkań Koła Gospodyń Wiejskich, bibliotekę, salę spotkań z pomieszczeniem pomocniczym i magazynem, pokój administracyjny, szatnię odzieży wierzchniej, zespół sanitariatów, pomieszczenie porządkowe. Szczegółowy wykaz pomieszczeń z powierzchnią użytkową i rodzajem posadzek znajduje się na rysunkach rzutach poszczególnych kondygnacji. Powierzchnia zabudowy 5,00m 2 Powierzchnia użytkowa 9,m 2 Kubatura 5460m 3

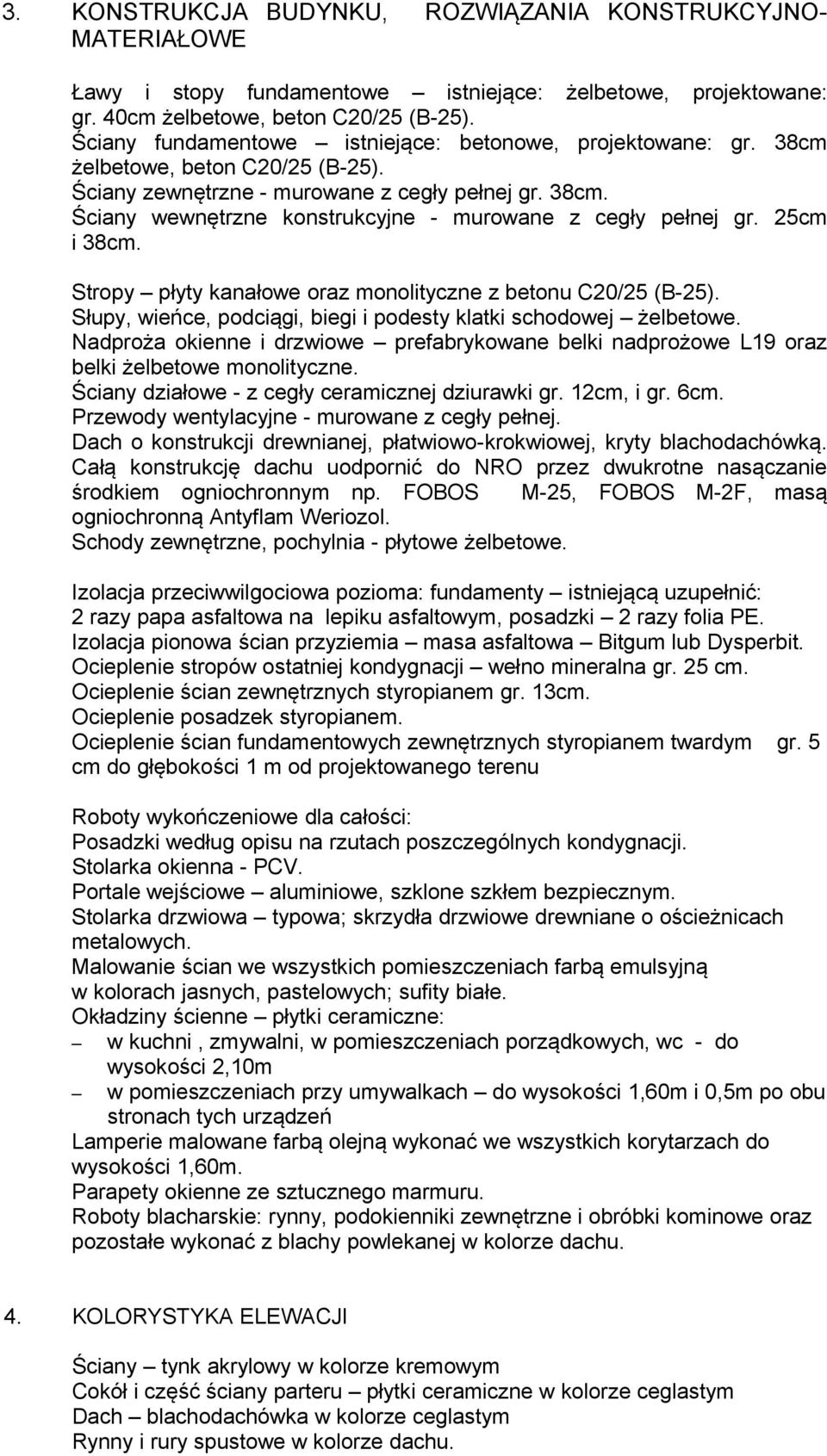

4 3. KONSTRUKCJA BUDYNKU, ROZWIĄZANIA KONSTRUKCYJNO MATERIAŁOWE Ławy i stopy fundamentowe istniejące: żelbetowe, projektowane: gr. cm żelbetowe, beton C20/ (B). Ściany fundamentowe istniejące: betonowe, projektowane: gr. cm żelbetowe, beton C20/ (B). Ściany zewnętrzne murowane z cegły pełnej gr. cm. Ściany wewnętrzne konstrukcyjne murowane z cegły pełnej gr. cm i cm. Stropy płyty kanałowe oraz monolityczne z betonu C20/ (B). Słupy, wieńce, podciągi, biegi i podesty klatki schodowej żelbetowe. Nadproża okienne i drzwiowe prefabrykowane belki nadprożowe L9 oraz belki żelbetowe monolityczne. Ściany działowe z cegły ceramicznej dziurawki gr. cm, i gr. 6cm. Przewody wentylacyjne murowane z cegły pełnej. Dach o konstrukcji drewnianej, płatwiowokrokwiowej, kryty blachodachówką. Całą konstrukcję dachu uodpornić do NRO przez dwukrotne nasączanie środkiem ogniochronnym np. FOBOS M, FOBOS M2F, masą ogniochronną Antyflam Weriozol. Schody zewnętrzne, pochylnia płytowe żelbetowe. Izolacja przeciwwilgociowa pozioma: fundamenty istniejącą uzupełnić: 2 razy papa asfaltowa na lepiku asfaltowym, posadzki 2 razy folia PE. Izolacja pionowa ścian przyziemia masa asfaltowa Bitgum lub Dysperbit. Ocieplenie stropów ostatniej kondygnacji wełno mineralna gr. cm. Ocieplenie ścian zewnętrznych styropianem gr. 3cm. Ocieplenie posadzek styropianem. Ocieplenie ścian fundamentowych zewnętrznych styropianem twardym gr. 5 cm do głębokości m od projektowanego terenu Roboty wykończeniowe dla całości: Posadzki według opisu na rzutach poszczególnych kondygnacji. Stolarka okienna PCV. Portale wejściowe aluminiowe, szklone szkłem bezpiecznym. Stolarka drzwiowa typowa; skrzydła drzwiowe drewniane o ościeżnicach metalowych. Malowanie ścian we wszystkich pomieszczeniach farbą emulsyjną w kolorach jasnych, pastelowych; sufity białe. Okładziny ścienne płytki ceramiczne: w kuchni, zmywalni, w pomieszczeniach porządkowych, wc do wysokości 2,0m w pomieszczeniach przy umywalkach do wysokości,60m i 0,5m po obu stronach tych urządzeń Lamperie malowane farbą olejną wykonać we wszystkich korytarzach do wysokości,60m. Parapety okienne ze sztucznego marmuru. Roboty blacharskie: rynny, podokienniki zewnętrzne i obróbki kominowe oraz pozostałe wykonać z blachy powlekanej w kolorze dachu. 4. KOLORYSTYKA ELEWACJI Ściany tynk akrylowy w kolorze kremowym Cokół i część ściany parteru płytki ceramiczne w kolorze ceglastym Dach blachodachówka w kolorze ceglastym Rynny i rury spustowe w kolorze dachu.

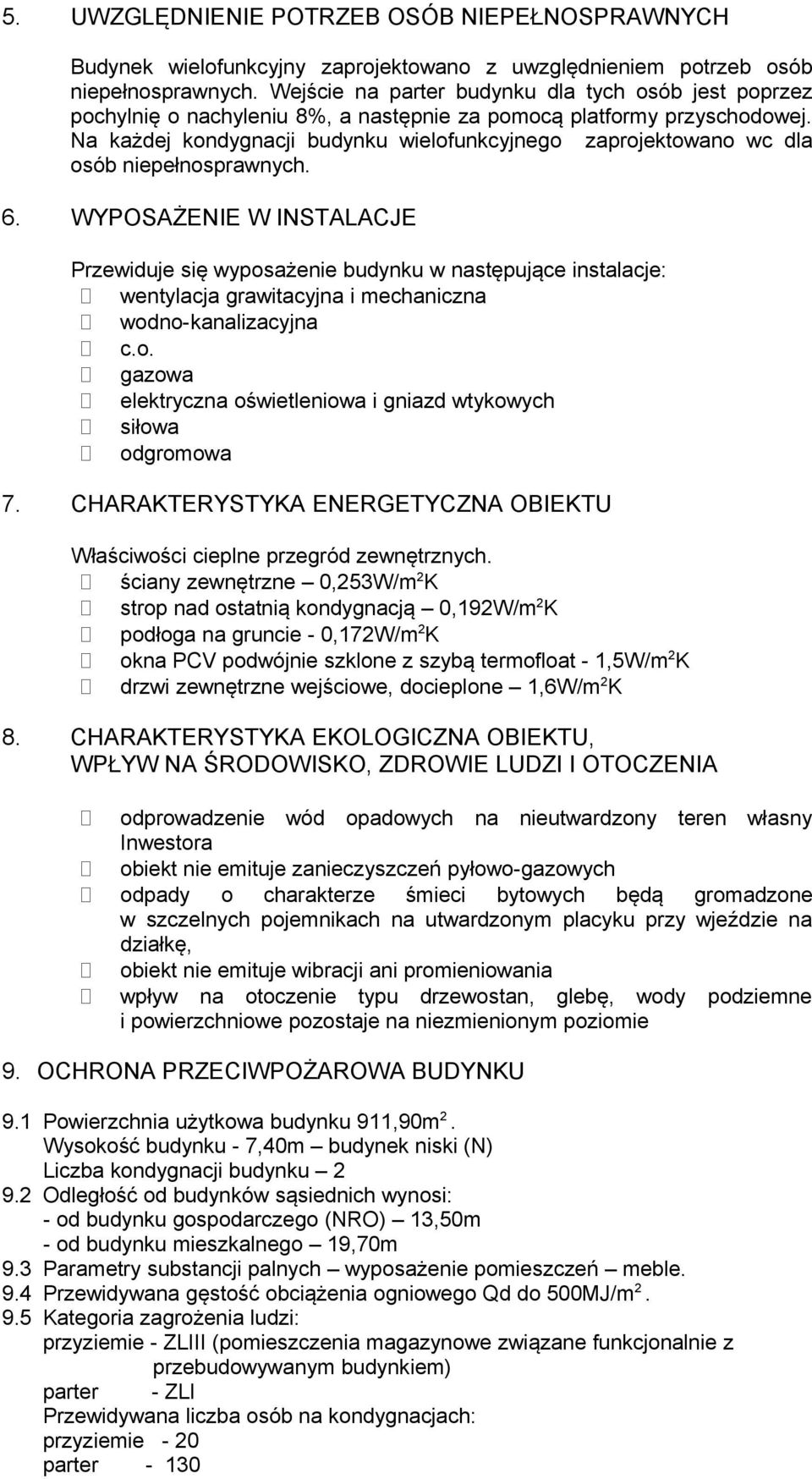

5 5. UWZGLĘDNIENIE POTRZEB OSÓB NIEPEŁNOSPRAWNYCH Budynek wielofunkcyjny zaprojektowano z uwzględnieniem potrzeb osób niepełnosprawnych. Wejście na parter budynku dla tych osób jest poprzez pochylnię o nachyleniu 8%, a następnie za pomocą platformy przyschodowej. Na każdej kondygnacji budynku wielofunkcyjnego zaprojektowano wc dla osób niepełnosprawnych. 6. WYPOSAŻENIE W INSTALACJE Przewiduje się wyposażenie budynku w następujące instalacje: wentylacja grawitacyjna i mechaniczna wodnokanalizacyjna c.o. gazowa elektryczna oświetleniowa i gniazd wtykowych siłowa odgromowa 7. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU Właściwości cieplne przegród zewnętrznych. ściany zewnętrzne 0,3W/m 2 K strop nad ostatnią kondygnacją 0,92W/m 2 K podłoga na gruncie 0,72W/m 2 K okna PCV podwójnie szklone z szybą termofloat,5w/m 2 K drzwi zewnętrzne wejściowe, docieplone,6w/m 2 K 8. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU, WPŁYW NA ŚRODOWISKO, ZDROWIE LUDZI I OTOCZENIA odprowadzenie wód opadowych na nieutwardzony teren własny Inwestora obiekt nie emituje zanieczyszczeń pyłowogazowych odpady o charakterze śmieci bytowych będą gromadzone w szczelnych pojemnikach na utwardzonym placyku przy wjeździe na działkę, obiekt nie emituje wibracji ani promieniowania wpływ na otoczenie typu drzewostan, glebę, wody podziemne i powierzchniowe pozostaje na niezmienionym poziomie 9. OCHRONA PRZECIWPOŻAROWA BUDYNKU 9. Powierzchnia użytkowa budynku 9,m 2. Wysokość budynku 7,m budynek niski (N) Liczba kondygnacji budynku Odległość od budynków sąsiednich wynosi: od budynku gospodarczego (NRO) 3,50m od budynku mieszkalnego 9,70m 9.3 Parametry substancji palnych wyposażenie pomieszczeń meble. 9.4 Przewidywana gęstość obciążenia ogniowego Qd do 500MJ/m Kategoria zagrożenia ludzi: przyziemie ZLIII (pomieszczenia magazynowe związane funkcjonalnie z przebudowywanym budynkiem) parter ZLI Przewidywana liczba osób na kondygnacjach: przyziemie 20 parter 30

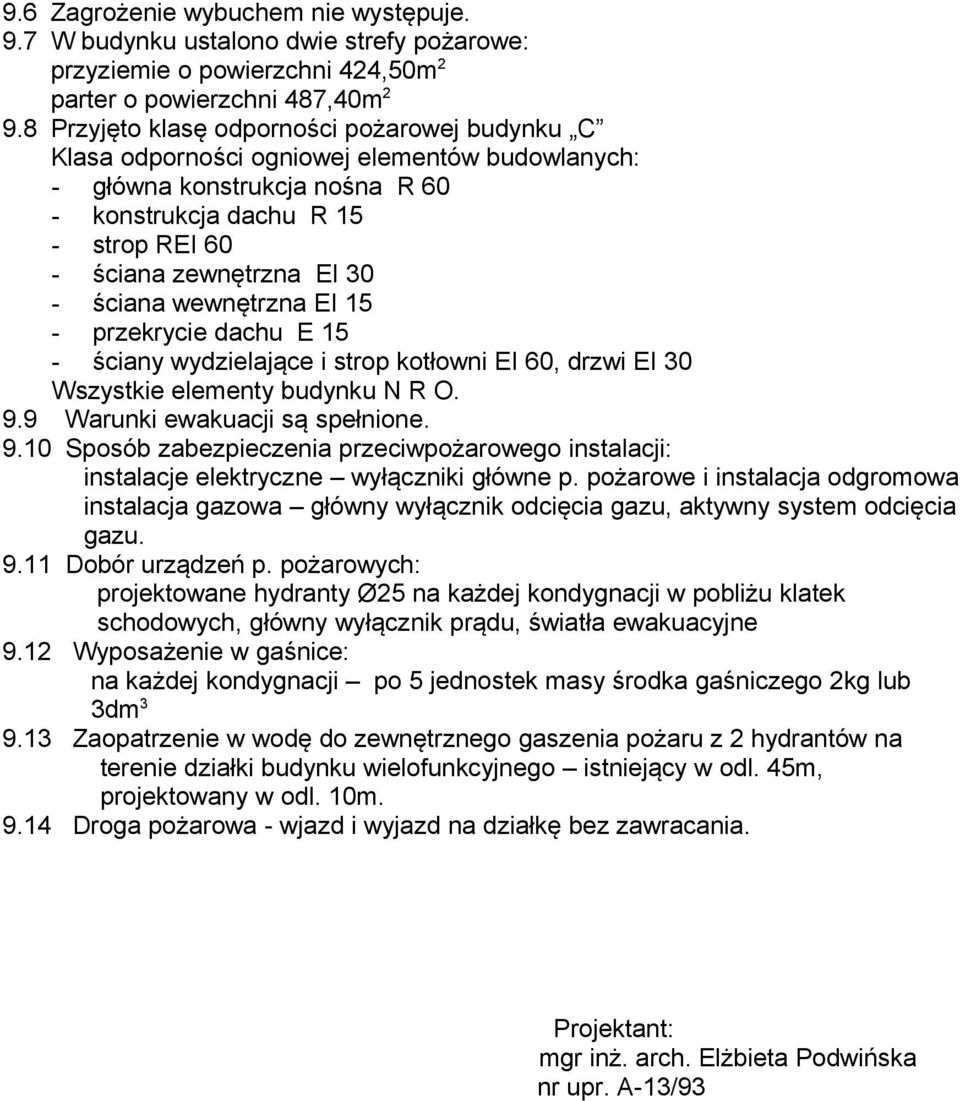

6 9.6 Zagrożenie wybuchem nie występuje. 9.7 W budynku ustalono dwie strefy pożarowe: przyziemie o powierzchni 424,50m 2 parter o powierzchni 487,m Przyjęto klasę odporności pożarowej budynku C Klasa odporności ogniowej elementów budowlanych: główna konstrukcja nośna R 60 konstrukcja dachu R 5 strop REI 60 ściana zewnętrzna EI 30 ściana wewnętrzna EI 5 przekrycie dachu E 5 ściany wydzielające i strop kotłowni EI 60, drzwi EI 30 Wszystkie elementy budynku N R O. 9.9 Warunki ewakuacji są spełnione. 9.0 Sposób zabezpieczenia przeciwpożarowego instalacji: instalacje elektryczne wyłączniki główne p. pożarowe i instalacja odgromowa instalacja gazowa główny wyłącznik odcięcia gazu, aktywny system odcięcia gazu. 9. Dobór urządzeń p. pożarowych: projektowane hydranty Ø na każdej kondygnacji w pobliżu klatek schodowych, główny wyłącznik prądu, światła ewakuacyjne 9. Wyposażenie w gaśnice: na każdej kondygnacji po 5 jednostek masy środka gaśniczego 2kg lub 3dm Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru z 2 hydrantów na terenie działki budynku wielofunkcyjnego istniejący w odl. 45m, projektowany w odl. 0m. 9.4 Droga pożarowa wjazd i wyjazd na działkę bez zawracania. Projektant: mgr inż. arch. Elżbieta Podwińska nr upr. A3/93

7 C 0 O2 O3 O O O3 B O3 O3 O O3 O2 NAWIEW DO KOTŁOWNI OTWÓR 20x20cm, cm NAD TERENEM A 23 0 D D NR NAZWA POMIESZCZENIA MAGAZYN OSP KLATKA SCHODOWA MAGAZYN OSP KORYTARZ MAGAZYN KOTŁOWNIA POKÓJ ZAINTERESOWAŃ MAGAZYN POKÓJ ZAINTERESOWAŃ MAGAZYN POKÓJ SOŁTYSA WIATROŁAP MAGAZYN POKÓJ ZAINTERESOWAŃ MAGAZYN POMIESZCZENIE PORZĄDKOWE KLATKA SCHODOWA WC MĘSKI WC DAMSKI WC OSÓB NIEPEŁNOSPRAWNYCH MAGAZYN POW (m²) RODZAJ POSADZKI TERAKOTA TERAKOTA TERAKOTA 24,65,00 37,00 74,5 5,65 32,95 3,45 7,65 32,95 5,70,20 6,85 7,55 37,00 4,5 4,20 4,85 8,50 0,20 4,35,75 423,75 RAZEM 85 O O O O O LEGENDA O O O O O Bz D D D O x5, D D D DP2 EI Pz4 Bz5 0 Pw2 6x4, O2 ZESTAWIENIE POMIESZCZEŃ PIWNICE D HP Ø WNĘKA 70x97xcm, 60cm OD POSADZKI x7, DP EI30 6x7, Bw ŚCIANY ISTNIEJĄCE 600 A C 0 ZAMUROWANIA ŚCIANY DO WYBURZENIA ŚCIANY NOWOPROJEKTOWANE RZUT PRZYZIEMIA : B E 4 E RZUT PRZYZIEMIA : 50 A3/93

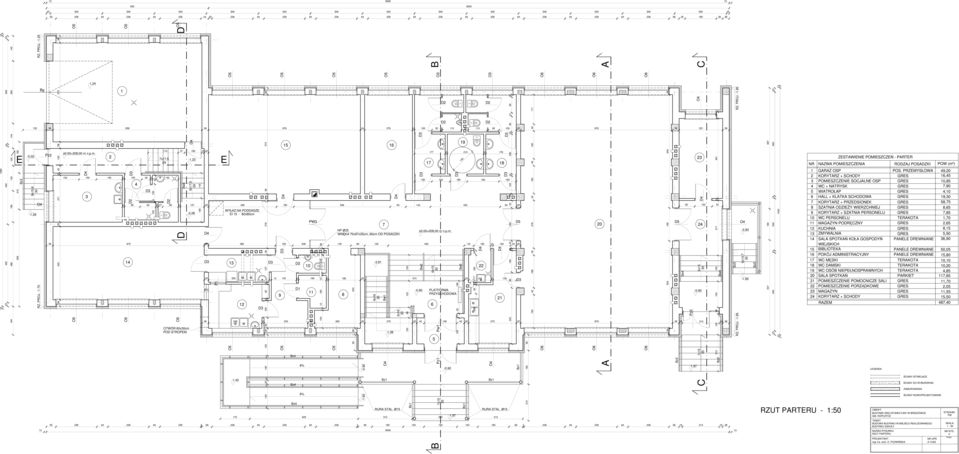

8 D C O6 A O6 O6 O3 O3 B RZ. PROJ D2 O Bz5 50 Bw4 6x5 30 Bw4 Bz ,20 6,45 0,85 7, 4,0 9,30 58,75 8,65 7,85,70 2,65 8,5 5,50 36, PANELE DREWNIANE PANELE DREWNIANE TERAKOTA TERAKOTA TERAKOTA PARKIET 50,05 5,80 0,0 0,20 4,85 7,65,70 2,05,55 5,50 487, A Bz2 20 Bz2 7x5 35 O6 O Bz O4 Pz O POS. PRZEMYSŁOWA TERAKOTA PANELE DREWNIANE Pz % GARAŻ OSP KORYTARZ + SCHODY POMIESZCZENIE SOCJALNE OSP WC + NATRYSK WIATROŁAP HALL + KLATKA SCHODOWA KORYTARZ + PRZEDSIONEK SZATNIA ODZIEŻY WIERZCHNIEJ KORYTARZ + SZATNIA PERSONELU WC PERSONELU MAGAZYN PODRĘCZNY KUCHNIA ZMYWALNIA SALA SPOTKAŃ KOŁA GOSPODYŃ WIEJSKICH BIBLIOTEKA POKÓJ ADMINISTRACYJNY WC MĘSKI WC DAMSKI WC OSÓB NIEPEŁNOSPRAWNYCH SALA SPOTKAŃ POMIESZCZENIE POMOCNICZE SALI POMIESZCZENIE PORZĄDKOWE MAGAZYN KORYTARZ + SCHODY POW (m²) 23 RZ. PROJ..95 Pw O RODZAJ POSADZKI RAZEM 60 3x NAZWA POMIESZCZENIA x4, Bz NR 0 O4 6 OTWÓR 60x30cm POD STROPEM PLATFORMA PRZYSCHODOWA Bw x D 85 D Bw5 Bw P D ±0.00=208,00 m n.p.m D5 7 5 P x5 30 D HP Ø WNĘKA 70x97xcm, 60cm OD POSADZKI ZESTAWIENIE POMIESZCZEŃ PARTER WYŁAZ NA PODDASZE EI 5 80x80cm RZ. PROJ D2 27 D E 50 6x7,5 29 Bw LEGENDA ŚCIANY ISTNIEJĄCE Bz C Bz.42 Bz4 ŚCIANY DO WYBURZENIA ZAMUROWANIA RURA STAL. Ø RZUT PARTERU :50 RURA STAL. Ø B 70 Bz Bz4 7x5 35 ŚCIANY NOWOPROJEKTOWANE Bz 8% O4 80 7x7, x5, Bz ±0.00=208,00 m n.p.m E Pz D2 7 D2 D2 23 RZ. PROJ Bg RZUT PARTERU : 50 2 A3/93

9 RS Ø5 E RYNNA Ø RYNNA Ø8 RS Ø ,2% (~37 ) RYNNA Ø8 RYNNA Ø8 W W W W W W W W RS Ø ,2% (~37 ) D D RS Ø5 RS Ø5 E 70 75,2% (~37 ) W W W W W RYNNA Ø8 RS Ø5 W W W W +5.7 W W RYNNA Ø8 W W RYNNA Ø5 6,3% (~3,5 ) RS Ø B B RS Ø5 66,2% 66,2% (~33,5 ) (~33,5 ) 67,5% 67,5% (~34 ) (~34 ) W W W W W WYŁAZ NA DACH 80x80cm RS Ø 6,3% (~3,5 ) RYNNA Ø W RS Ø5 75,2% (~37 ) RS Ø5 75,2% (~37 ) A A RYNNA Ø8 RYNNA Ø W W W 75,2% (~37 ) W W C C RZUT DACHU :50 RYNNA Ø8 RS Ø5 36,0% (~20 ) 20 RS Ø RS Ø RYNNA Ø : RZUT DACHU A3/93 3

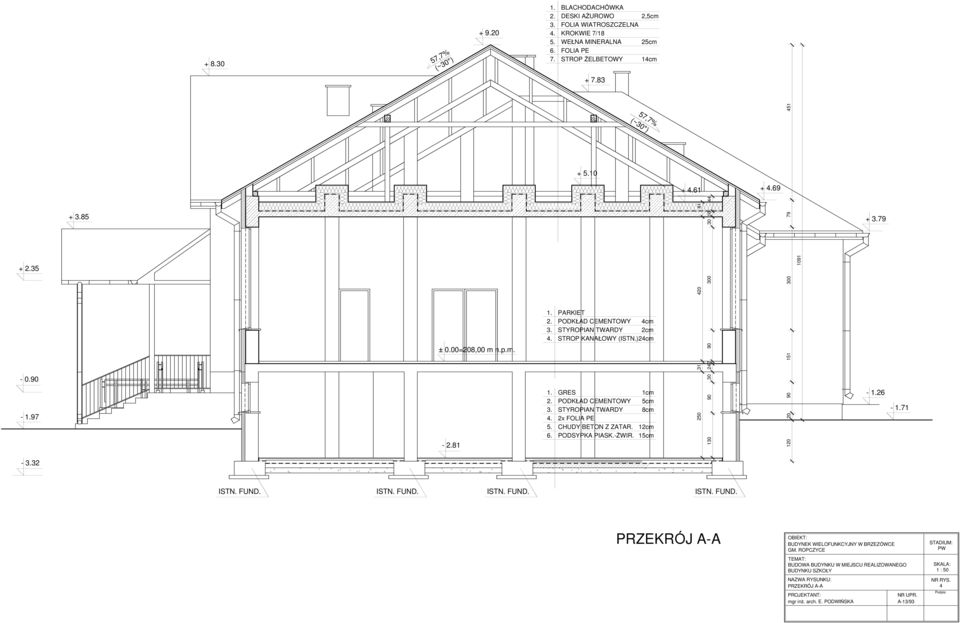

10 BLACHODACHÓWKA 2. DESKI AŻUROWO 2,5cm 3. FOLIA WIATROSZCZELNA 4. KROKWIE 7/8 5. WEŁNA MINERALNA cm 6. FOLIA PE 7. STROP ŻELBETOWY 4cm ± 0.00=208,00 m n.p.m PARKIET 2. PODKŁAD CEMENTOWY 4cm 3. STYROPIAN TWARDY 2cm 4. STROP KANAŁOWY (ISTN.) 24cm. 2. PODKŁAD CEMENTOWY 3. STYROPIAN TWARDY 4. 2x FOLIA PE 5. CHUDY BETON Z ZATAR. 6. PODSYPKA PIASK.ŻWIR. cm 5cm 8cm cm 5cm ISTN. FUND. ISTN. FUND. ISTN. FUND. ISTN. FUND. PRZEKRÓJ AA PRZEKRÓJ AA A3/93 : 50 4

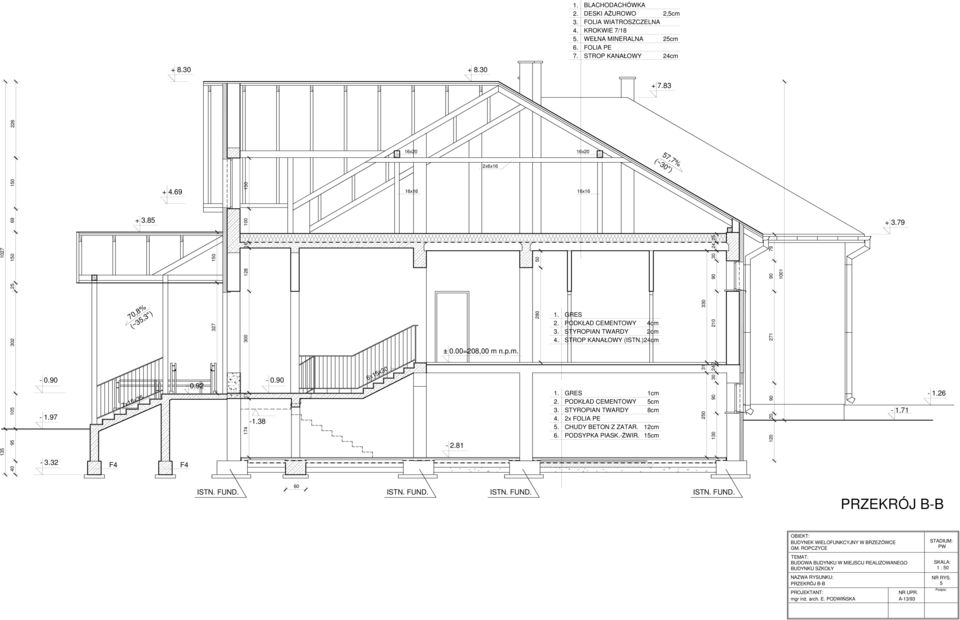

11 BLACHODACHÓWKA DESKI AŻUROWO FOLIA WIATROSZCZELNA KROKWIE 7/8 WEŁNA MINERALNA FOLIA PE STROP KANAŁOWY 2,5cm cm 24cm F ,8% (~35,3 ) 7x5x F x5x30 6x20 6x6 ± 0.00=208,00 m n.p.m x6x x20 6x6. 2. PODKŁAD CEMENTOWY 4cm 3. STYROPIAN TWARDY 2cm 4. STROP KANAŁOWY (ISTN.) 24cm. 2. PODKŁAD CEMENTOWY 3. STYROPIAN TWARDY 4. 2x FOLIA PE 5. CHUDY BETON Z ZATAR. 6. PODSYPKA PIASK.ŻWIR. cm 5cm 8cm cm 5cm ISTN. FUND. ISTN. FUND. ISTN. FUND. ISTN. FUND. PRZEKRÓJ BB PRZEKRÓJ BB A3/93 : 50 5

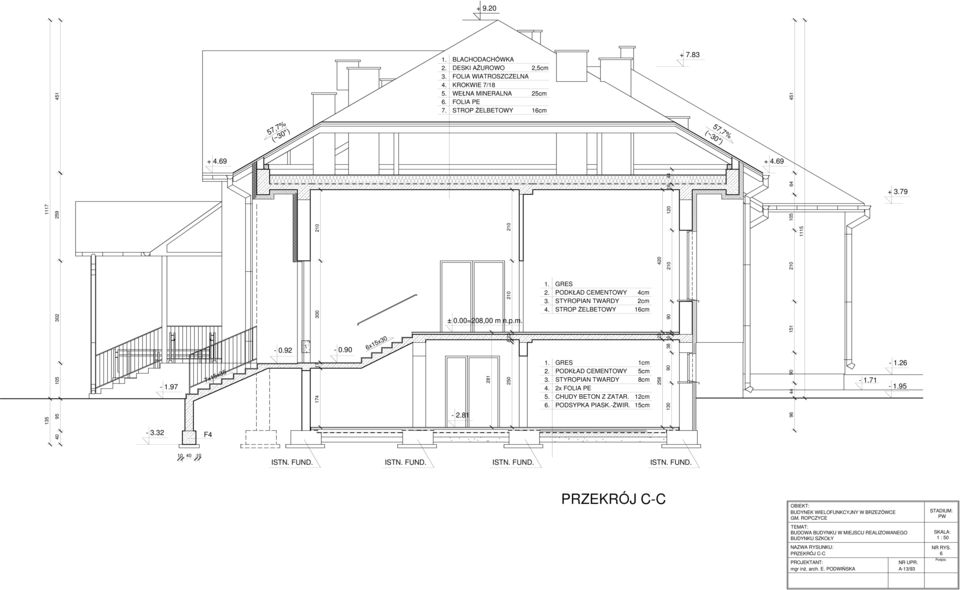

12 x5x x5x30. BLACHODACHÓWKA 2. DESKI AŻUROWO 3. FOLIA WIATROSZCZELNA 4. KROKWIE 7/8 5. WEŁNA MINERALNA 6. FOLIA PE 7. STROP ŻELBETOWY ± 0.00=208,00 m n.p.m ,5cm cm 6cm PODKŁAD CEMENTOWY STYROPIAN TWARDY STROP ŻELBETOWY PODKŁAD CEMENTOWY STYROPIAN TWARDY 2x FOLIA PE CHUDY BETON Z ZATAR. PODSYPKA PIASK.ŻWIR. 4cm 2cm 6cm cm 5cm 8cm cm 5cm F4 0 0 ISTN. FUND. ISTN. FUND. ISTN. FUND. ISTN. FUND. PRZEKRÓJ CC PRZEKRÓJ CC A3/93 : 50 6

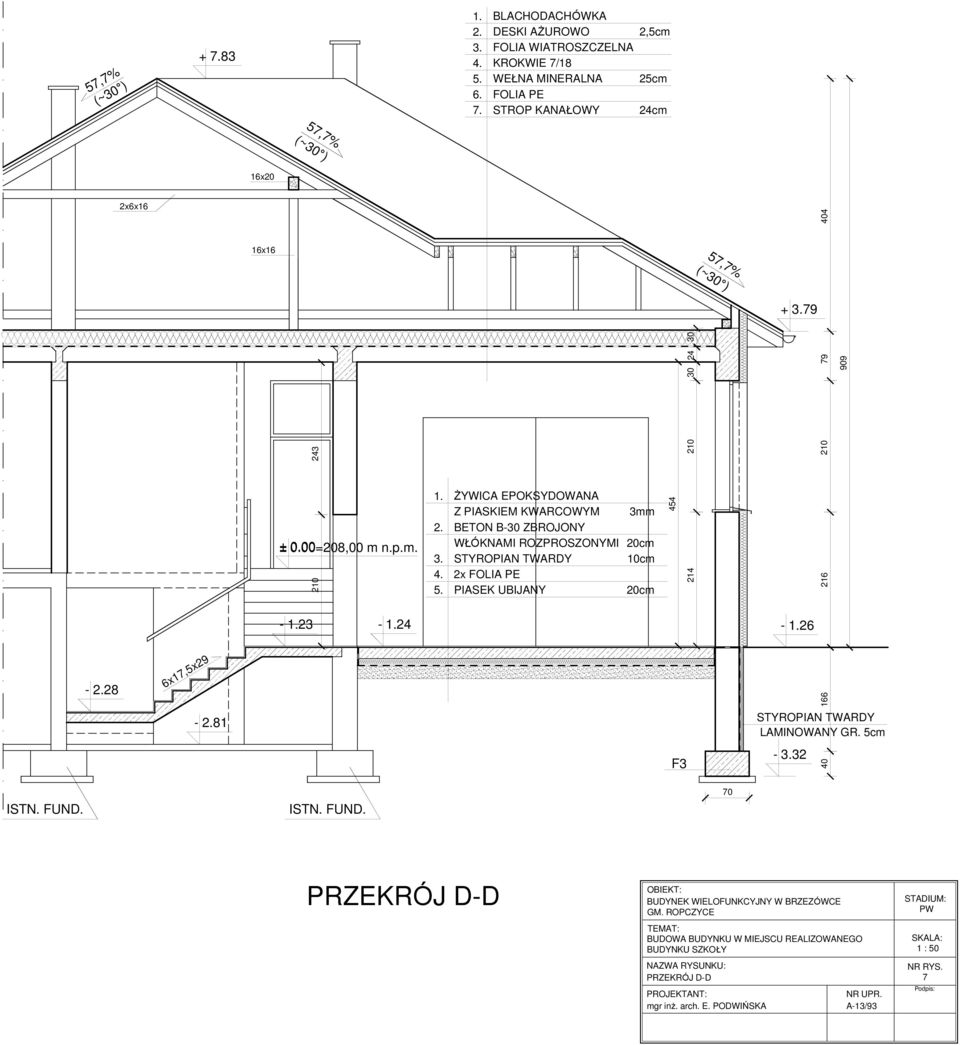

13 BLACHODACHÓWKA 2. DESKI AŻUROWO 2,5cm 3. FOLIA WIATROSZCZELNA 4. KROKWIE 7/8 5. WEŁNA MINERALNA cm 6. FOLIA PE 7. STROP KANAŁOWY 24cm 6x x6x6 6x7,5x29 6x ± 0.00=208,00 m n.p.m ŻYWICA EPOKSYDOWANA Z PIASKIEM KWARCOWYM 2. BETON B30 ZBROJONY WŁÓKNAMI ROZPROSZONYMI 3. STYROPIAN TWARDY 4. 2x FOLIA PE 5. PIASEK UBIJANY 3mm 20cm 0cm 20cm STYROPIAN TWARDY LAMINOWANY GR. 5cm F ISTN. FUND. ISTN. FUND. 70 PRZEKRÓJ DD PRZEKRÓJ DD A3/93 : 50 7

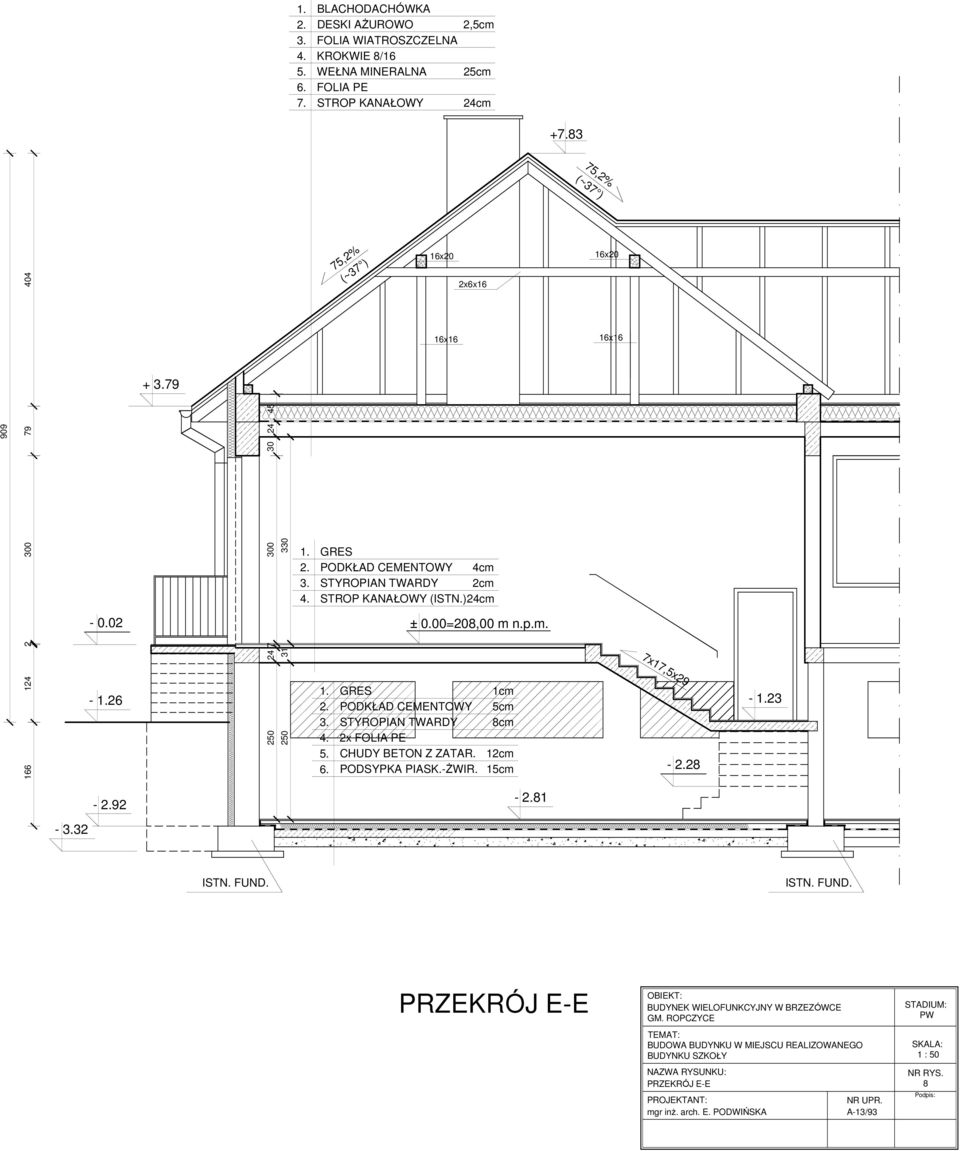

14 . BLACHODACHÓWKA 2. DESKI AŻUROWO 2,5cm 3. FOLIA WIATROSZCZELNA 4. KROKWIE 8/6 5. WEŁNA MINERALNA cm 6. FOLIA PE 7. STROP KANAŁOWY 24cm ,2% (~37 ) ,2% (~37 ) PODKŁAD CEMENTOWY 4cm STYROPIAN TWARDY 2cm STROP KANAŁOWY (ISTN.) 24cm x20 6x6 2x6x6 ± 0.00=208,00 m n.p.m. PODKŁAD CEMENTOWY STYROPIAN TWARDY 2x FOLIA PE CHUDY BETON Z ZATAR. PODSYPKA PIASK.ŻWIR. cm 5cm 8cm cm 5cm 6x20 6x6 7x7,5x ISTN. FUND. ISTN. FUND. PRZEKRÓJ EE PRZEKRÓJ EE A3/93 : 50 8

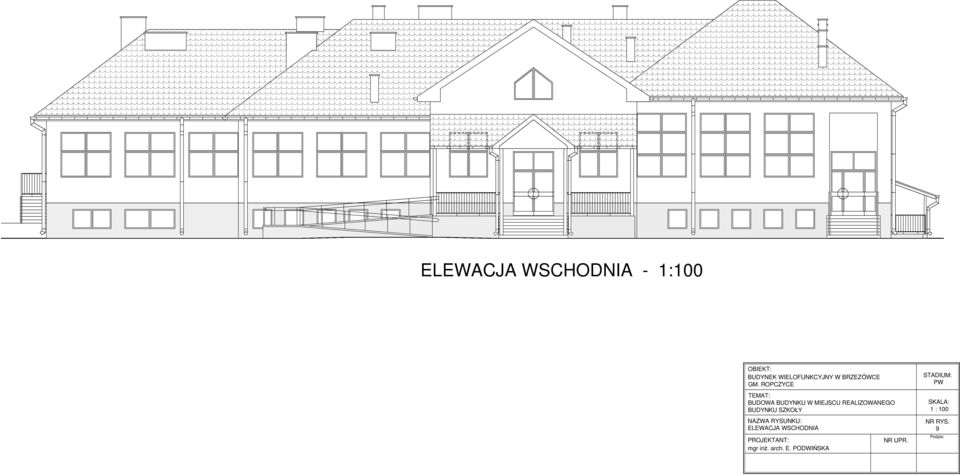

15 ELEWACJA WSCHODNIA :00 ELEWACJA WSCHODNIA : 00 9

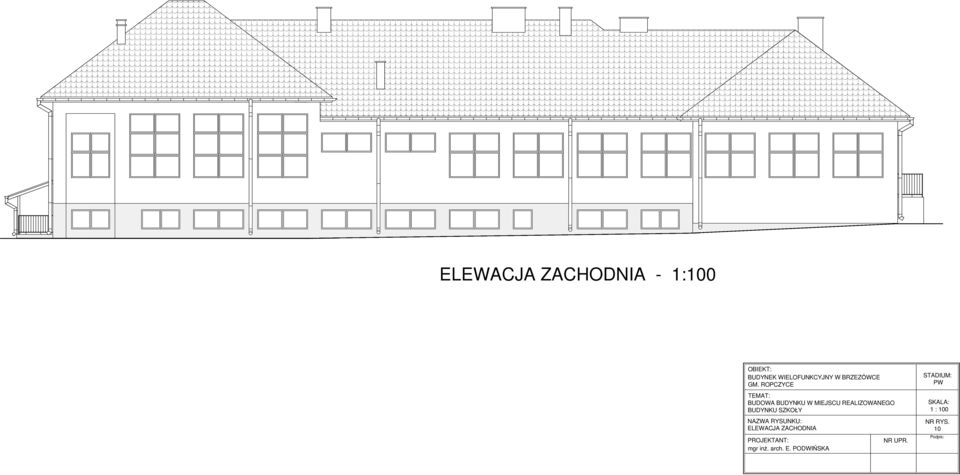

16 ELEWACJA ZACHODNIA :00 ELEWACJA ZACHODNIA : 00 0

17 ELEWACJA POŁUDNIOWA :00 ELEWACJA PÓŁNOCNA :00 ELEWACJA PÓŁNOCNA I POŁUDNIOWA : 00

18 BUDYNEK WIELOFUNKCYJNY BRZEZÓWKA ZESTAWIENIE STOLARKI OKIENNEJ RODZAJ WYROBU OKNA ZESPOLONE PCV TYPOWE I INDYWIDUALNE JEDNORAMOWE OKNO PODAWCZE OZNACZENIE O O2 O3 O4 O6 O7 P SCHEMAT PODSTAWOWE WYMIARY WYMIARY W ŚWIETLE MURU W ŚWIETLE OŚCIEŻNICY [Sₒ] [Hₒ] [S] [H] RODZAJ I GRUB. SZKŁA TERMOFLOAT + FLOAT RODZAJ I OKUCIA TYPOWE OBWIEDNIOWE OBWIEDNIOWE OBWIEDNIOWE PRZY GRUBOŚCI MURU 0,m 0,m 0,m 0,m 0,m 0,m 0,m 0, i 0,m LEWE CZY PRAWE ILOŚĆ STOLARKI NA KONDYGNACJACH PRZYZIEMIE PARTER PIĘTRO PODDASZE ILOŚCI RAZEM SZUK STOLARKI UWAGI WSZYSTKIE OKNA OTWIERANE Z POZIOMU PODŁOGI : 00 ZESTAWIENIE OKIEN A3/93

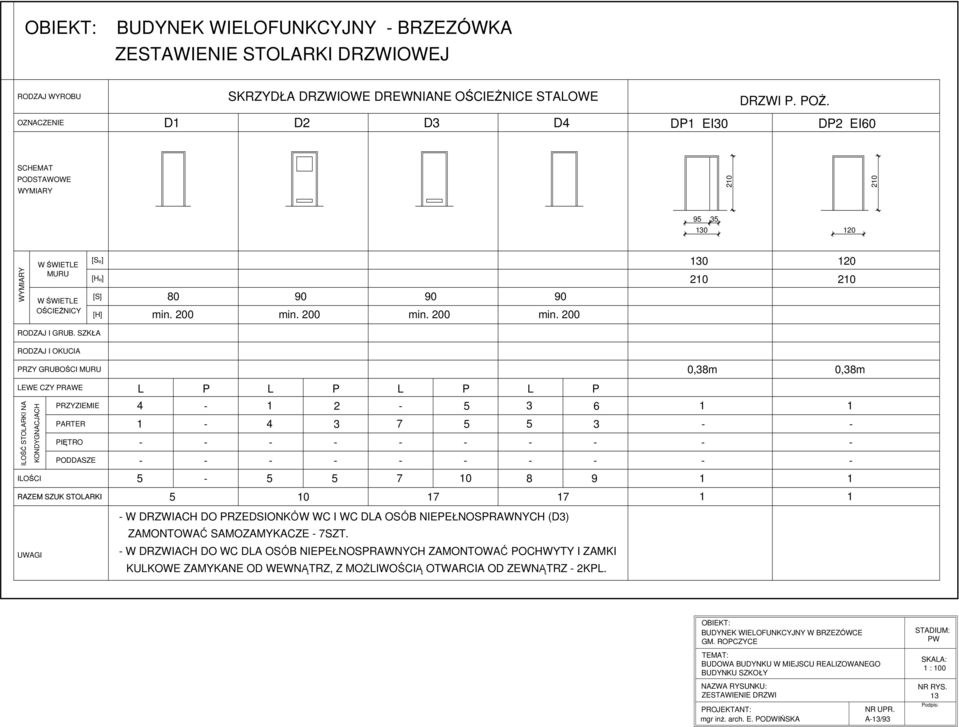

19 BUDYNEK WIELOFUNKCYJNY BRZEZÓWKA ZESTAWIENIE STOLARKI DRZWIOWEJ RODZAJ WYROBU SKRZYDŁA DRZWIOWE DREWNIANE OŚCIEŻNICE STALOWE DRZWI P. POŻ. OZNACZENIE D D2 DP EI30 DP2 EI60 SCHEMAT PODSTAWOWE WYMIARY WYMIARY W ŚWIETLE MURU W ŚWIETLE OŚCIEŻNICY [Sₒ] [Hₒ] [S] [H] 80 min. 200 min. 200 min. 200 min RODZAJ I GRUB. SZKŁA RODZAJ I OKUCIA PRZY GRUBOŚCI MURU LEWE CZY PRAWE ILOŚĆ STOLARKI NA KONDYGNACJACH ILOŚCI PRZYZIEMIE PARTER PIĘTRO PODDASZE RAZEM SZUK STOLARKI UWAGI L P L P L P L P W DRZWIACH DO PRZEDSIONKÓW WC I WC DLA OSÓB NIEPEŁNOSPRAWNYCH () ZAMONTOWAĆ SAMOZAMYKACZE 7SZT. W DRZWIACH DO WC DLA OSÓB NIEPEŁNOSPRAWNYCH ZAMONTOWAĆ POCHWYTY I ZAMKI KULKOWE ZAMYKANE OD WEWNĄTRZ, Z MOŻLIWOŚCIĄ OTWARCIA OD ZEWNĄTRZ 2KPL. 7 0,m 0,m : 00 ZESTAWIENIE DRZWI A3/93 3

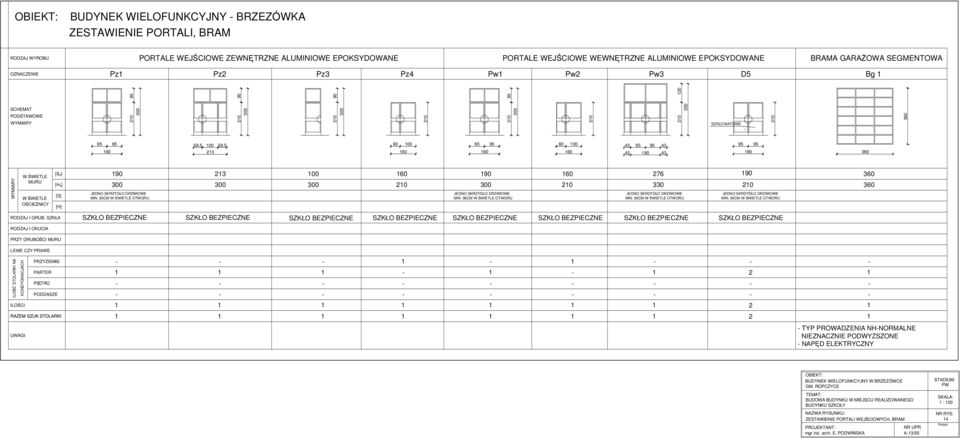

20 BUDYNEK WIELOFUNKCYJNY BRZEZÓWKA ZESTAWIENIE PORTALI, BRAM RODZAJ WYROBU PORTALE WEJŚCIOWE ZEWNĘTRZNE ALUMINIOWE EPOKSYDOWANE PORTALE WEJŚCIOWE WEWNĘTRZNE ALUMINIOWE EPOKSYDOWANE BRAMA GARAŻOWA SEGMENTOWA OZNACZENIE Pz Pz2 Pz3 Pz4 Pw Pw2 Pw3 D5 Bg SCHEMAT PODSTAWOWE WYMIARY SZKŁO MATOWE WYMIARY W ŚWIETLE MURU W ŚWIETLE OŚCIEŻNICY [Sₒ] [Hₒ] [S] [H] JEDNO SKRZYDŁO DRZWIOWE MIN. CM W ŚWIETLE OTWORU JEDNO SKRZYDŁO DRZWIOWE MIN. CM W ŚWIETLE OTWORU JEDNO SKRZYDŁO DRZWIOWE MIN. CM W ŚWIETLE OTWORU 20 JEDNO SKRZYDŁO DRZWIOWE MIN. CM W ŚWIETLE OTWORU 360 RODZAJ I GRUB. SZKŁA SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE SZKŁO BEZPIECZNE RODZAJ I OKUCIA PRZY GRUBOŚCI MURU LEWE CZY PRAWE ILOŚĆ STOLARKI NA KONDYGNACJACH PRZYZIEMIE PARTER PIĘTRO PODDASZE 2 ILOŚCI 2 RAZEM SZUK STOLARKI 2 UWAGI TYP PROWADZENIA NHNORMALNE NIEZNACZNIE PODWYŻSZONE NAPĘD ELEKTRYCZNY ZESTAWIENIE PORTALI WEJŚCIOWYCH, BRAM A3/93 : 00 4

21 BUDYNEK WIELOFUNKCYJNY BRZEZÓWKA ZESTAWIENIE ŚLUSARKI NAZWA WYROBU BALUSTRADA WEWNĘTRZNA BALUSTRADA WEWNĘTRZNA BALUSTRADA WEWNĘTRZNA BALUSTRADA WEWNĘTRZNA BALUSTRADA WEWNĘTRZNA BALUSTRADA ZEWNĘTRZNA BALUSTRADA ZEWNĘTRZNA BALUSTRADA ZEWNĘTRZNA BALUSTRADA ZEWNĘTRZNA BALUSTRADA ZEWNĘTRZNA OZNACZENIE Bw Bw2 Bw4 Bw5 Bw6 Bz Bz2 Bz3 Bz4 Bz5 ± % SCHEMAT PODSTAWOWE WYMIARY ± ±0.00 ± % ± LOKALIZACJA KLATKA SCHODOWA GŁÓWNA KLATKA SCHODOWA GŁÓWNA KLATKA SCHODOWA BOCZNA KLATKA SCHODOWA GŁÓWNA KLATKA SCHOD. PRZY GARAŻU WEJŚCIE GŁÓWNE WEJŚCIE BOCZNE WEJŚCIE BOCZNE POCHYLNIA PRZY WEJŚCIU GŁÓWNYM WEJŚCIE DO PRZYZIEMIA KG / MB 2,0 KG/MB 20,0 KG/MB 20,0 KG/MB 2,0 KG/MB 2,0 KG/MB 2,0 KG/MB 20,0 KG/MB 20,0 KG/MB 20,0 KG/MB 7,5 KG/MB 2,0 KG/MB 6,0 KG/MB DŁUGOŚĆ 6,7 MB 6,0 MB,9 MB,9 MB 3,95 MB 5,35 MB, MB 4,8 MB 5,3 MB 33,4 MB 4,0 MB 5,4 MB CIĘŻAR OGÓŁEM 3,4 KG + 0,0 KG = 33,4 KG KG 3,8 KG 7,9 KG 0,7 KG 245 KG 96 KG 06 KG 0,5 KG 8,0 KG + 86,4 KG = 94,4 KG UWAGI ZESTAWIENIE BALUSTRAD A3/93 : 00 5
