1 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Kwiecień 2009 KATALOG TECHNICZNY Płyty warstwowe z rdzeniem ze styropianu wydanie V

2 SPIS TREŚCI: I INFORMACJE TECHNICZNE O PRODUKCIE 5 1. Informacje ogólne - budowa płyt warstwowych Podział, oznaczenia oraz zastosowanie płyt warstwowych EPS BARDA Podstawowe wymiary płyt Zakres stosowania Właściwości fizyczne - masa płyt Właściwości termoizolacyjne - izolacyjność termiczna Właściwości akustyczne - izolacyjność akustyczna Właściwości mechaniczne - tabele nośności Odporność korozyjna Właściwości w zakresie odporności ogniowej Pakowanie płyt warstwowych BARDA Załadunek i rozładunek Zalecenia transportowe Składowanie na placu budowy Instrukcja montażu UWAGI II RYSUNKI PŁYT ORAZ PRZYKŁADOWE ROZWIĄZANIA TECHNICZNE 19 Rys. 1 Płyta ścienna niskoprofilowana - BARDA EPS sn Rys. 2 Płyta ścienna wysokoprofilowana - BARDA EPS sw Rys. 3 Płyta ścienna mikrofala - BARDA EPS smf Rys. 4 Płyta ścienna gładka - BARDA EPS sng Rys. 5 Płyta dachowa (trapezowana) - BARDA EPS d Rys. 6 Profilowanie - płyta ścienna niskoprofilowana EPS sn Rys. 7 Profilowanie - płyta ścienna wysokoprofilowana EPS sw Rys. 8 Profilowanie - płyta ścienna mikrofala EPS smf Rys. 9 Profilowanie - płyta ścienna gładka EPS sng Rys. 10 Profilowanie - płyta dachowa (trapezowana) EPS d Rys. 11 Połączenie płyt ściennych BARDA - EPS sn, EPS smf, EPS sng Rys. 12 Połączenie płyt ściennych BARDA - EPS sw Rys. 13 Połączenie płyt ściennych BARDA - płyty o różnej grubości Rys. 14 Połączenie płyt dachowych BARDA - EPS d Rys. 15 Mocowanie płyt ściennych BARDA - EPS sn, EPS smf, EPS sng Rys. 16 Mocowanie płyt ściennych BARDA - EPS sw Rys. 17 Mocowanie płyt ściennych do profili stalowych konstrukcji wsporczej Rys. 18 Mocowanie płyt ściennych jednostronnych do muru Rys. 19 Mocowanie płyt ściennych przy belce podwalinowej - pionowy układ płyt Rys. 20 Mocowanie płyt ściennych przy fundamencie - poziomy układ płyt Rys. 21 Mocowanie ścianki działowej z płyt ściennych BARDA do stropu i do posadzki Rys. 22 Połączenie płyt ściennych BARDA w narożniku - poziomy lub pionowy układ płyt - I Rys. 23 Połączenie płyt ściennych BARDA w narożniku - poziomy lub pionowy układ płyt - II Rys. 24 Połączenie płyt ściennych BARDA w narożu pod kątem > 90 O Rys. 25 Połączenie płyt ściennych BARDA w narożniku - poziomy układ płyt - I Rys. 26 Połączenie płyt ściennych BARDA w narożniku - poziomy układ płyt - II Rys. 27 Mocowanie płyt ściennych BARDA do podpory skrajnej - poziomy układ płyt Rys. 28 Mocowanie płyt ściennych BARDA do podpory pośredniej - poziomy układ płyt Rys. 29 Mocowanie płyt ściennych BARDA do podpory żelbetowej - poziomy układ płyt Rys. 30 Połączenie płyt ściennych BARDA ze ścianą murowaną lub betonową Rys. 31 Mocowanie okna PVC w płycie ściennej BARDA - widok Rys. 32 Mocowanie okna PVC w płycie ściennej BARDA - przekroje Rys. 33 Mocowanie okna PVC lub pasma okiennego w płycie ściennej BARDA - przekroje Rys. 34 Mocowanie płyt dachowych BARDA - EPS d Rys. 35 Mocowanie płyt dachowych BARDA EPS d - widok z góry Rys. 36 Mocowanie płyt dachowych BARDA EPS d - przekroje przez płyty Rys. 37 Styk płyty ściennej z płytą dachową przy okapie

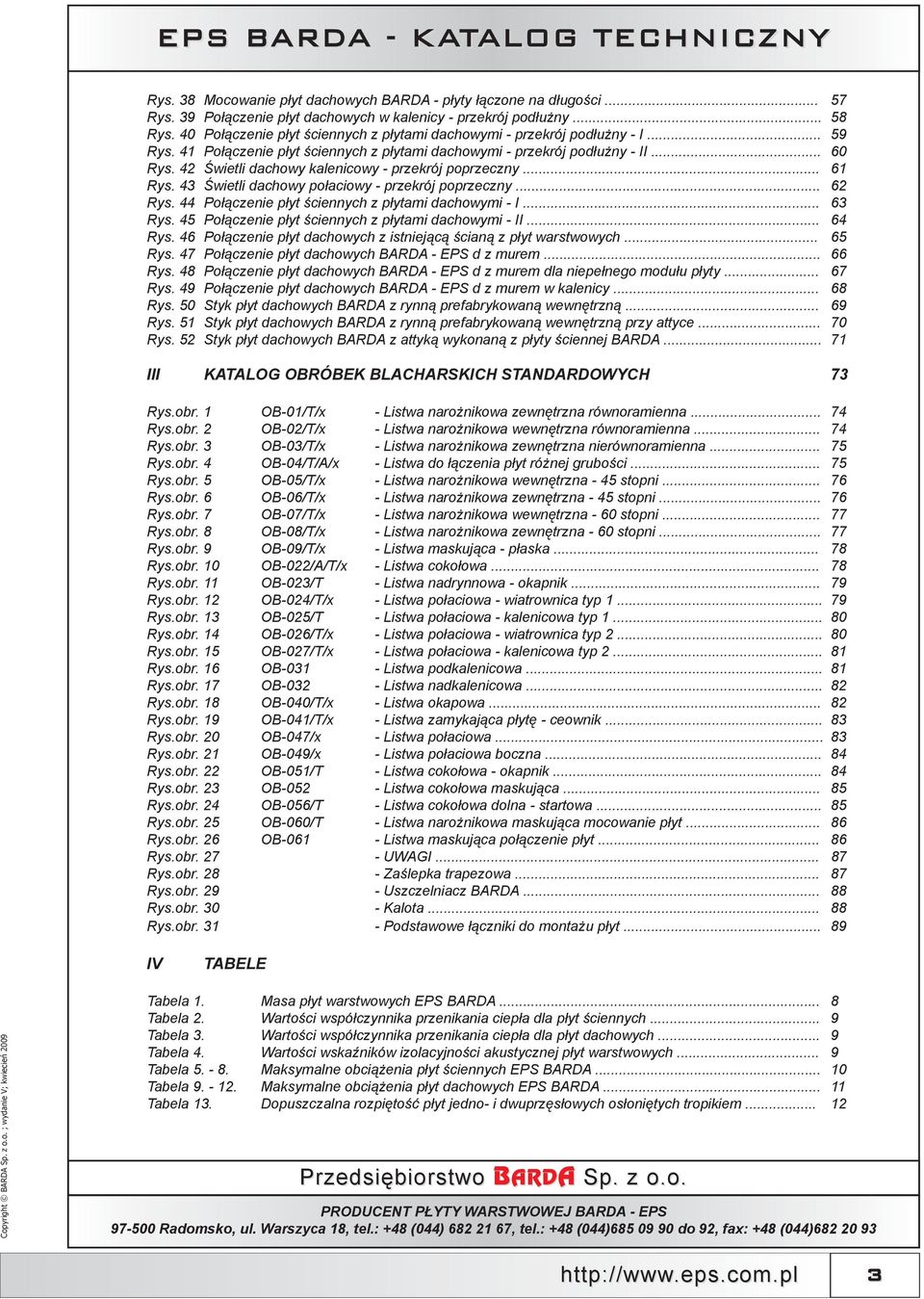

3 Rys. 38 Mocowanie płyt dachowych BARDA - płyty łączone na długości Rys. 39 Połączenie płyt dachowych w kalenicy - przekrój podłużny Rys. 40 Połączenie płyt ściennych z płytami dachowymi - przekrój podłużny - I Rys. 41 Połączenie płyt ściennych z płytami dachowymi - przekrój podłużny - II Rys. 42 Świetli dachowy kalenicowy - przekrój poprzeczny Rys. 43 Świetli dachowy połaciowy - przekrój poprzeczny Rys. 44 Połączenie płyt ściennych z płytami dachowymi - I Rys. 45 Połączenie płyt ściennych z płytami dachowymi - II Rys. 46 Połączenie płyt dachowych z istniejącą ścianą z płyt warstwowych Rys. 47 Połączenie płyt dachowych BARDA - EPS d z murem Rys. 48 Połączenie płyt dachowych BARDA - EPS d z murem dla niepełnego modułu płyty Rys. 49 Połączenie płyt dachowych BARDA - EPS d z murem w kalenicy Rys. 50 Styk płyt dachowych BARDA z rynną prefabrykowaną wewnętrzną Rys. 51 Styk płyt dachowych BARDA z rynną prefabrykowaną wewnętrzną przy attyce Rys. 52 Styk płyt dachowych BARDA z attyką wykonaną z płyty ściennej BARDA III KATALOG OBRÓBEK BLACHARSKICH STANDARDOWYCH 73 Rys.obr. 1 OB-01/T/x - Listwa narożnikowa zewnętrzna równoramienna Rys.obr. 2 OB-02/T/x - Listwa narożnikowa wewnętrzna równoramienna Rys.obr. 3 OB-03/T/x - Listwa narożnikowa zewnętrzna nierównoramienna Rys.obr. 4 OB-04/T/A/x - Listwa do łączenia płyt różnej grubości Rys.obr. 5 OB-05/T/x - Listwa narożnikowa wewnętrzna - 45 stopni Rys.obr. 6 OB-06/T/x - Listwa narożnikowa zewnętrzna - 45 stopni Rys.obr. 7 OB-07/T/x - Listwa narożnikowa wewnętrzna - 60 stopni Rys.obr. 8 OB-08/T/x - Listwa narożnikowa zewnętrzna - 60 stopni Rys.obr. 9 OB-09/T/x - Listwa maskująca - płaska Rys.obr. 10 OB-022/A/T/x - Listwa cokołowa Rys.obr. 11 OB-023/T - Listwa nadrynnowa - okapnik Rys.obr. 12 OB-024/T/x - Listwa połaciowa - wiatrownica typ Rys.obr. 13 OB-025/T - Listwa połaciowa - kalenicowa typ Rys.obr. 14 OB-026/T/x - Listwa połaciowa - wiatrownica typ Rys.obr. 15 OB-027/T/x - Listwa połaciowa - kalenicowa typ Rys.obr. 16 OB Listwa podkalenicowa Rys.obr. 17 OB Listwa nadkalenicowa Rys.obr. 18 OB-040/T/x - Listwa okapowa Rys.obr. 19 OB-041/T/x - Listwa zamykająca płytę - ceownik Rys.obr. 20 OB-047/x - Listwa połaciowa Rys.obr. 21 OB-049/x - Listwa połaciowa boczna Rys.obr. 22 OB-051/T - Listwa cokołowa - okapnik Rys.obr. 23 OB Listwa cokołowa maskująca Rys.obr. 24 OB-056/T - Listwa cokołowa dolna - startowa Rys.obr. 25 OB-060/T - Listwa narożnikowa maskująca mocowanie płyt Rys.obr. 26 OB Listwa maskująca połączenie płyt Rys.obr UWAGI Rys.obr Zaślepka trapezowa Rys.obr Uszczelniacz BARDA Rys.obr Kalota Rys.obr Podstawowe łączniki do montażu płyt IV TABELE Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Tabela 1. Masa płyt warstwowych EPS BARDA... 8 Tabela 2. Wartości współczynnika przenikania ciepła dla płyt ściennych... 9 Tabela 3. Wartości współczynnika przenikania ciepła dla płyt dachowych... 9 Tabela 4. Wartości wskaźników izolacyjności akustycznej płyt warstwowych... 9 Tabela Maksymalne obciążenia płyt ściennych EPS BARDA Tabela Maksymalne obciążenia płyt dachowych EPS BARDA Tabela 13. Dopuszczalna rozpiętość płyt jedno- i dwuprzęsłowych osłoniętych tropikiem

4 Tabela 14. Dopuszczalne rozpiętości jednoprzęsłowych płyt chłodniczych Tabela 15. Dopuszczalne rozpiętości wieloprzęsłowych płyt chłodniczych Tabela 16. Odporność ogniowa płyt warstwowych EPS BARDA Tabela 17. Ilości płyt w jednym pakiecie Tabela 18. Typowe ilości łączników do mocowania płyt Tabela 19. Długości łączników V ZAŁĄCZNIKI 91 Z-1. Ogólne warunki sprzedarzy płyt warstwowych BARDA Z-2. Ogólne warunki gwarancji Z-3. Formularz zamówienia płyt warstwowych Z-4. Formularz zamówienia obróbek blacharskich standardowych Z-5. Formularz zamówienia obróbek blacharskich niestandardowych Z-6. Formularz zamówienia łączników Z-7. Aprobata Techniczna Z-8. Atest higieniczny VI NOTATKI 101 4

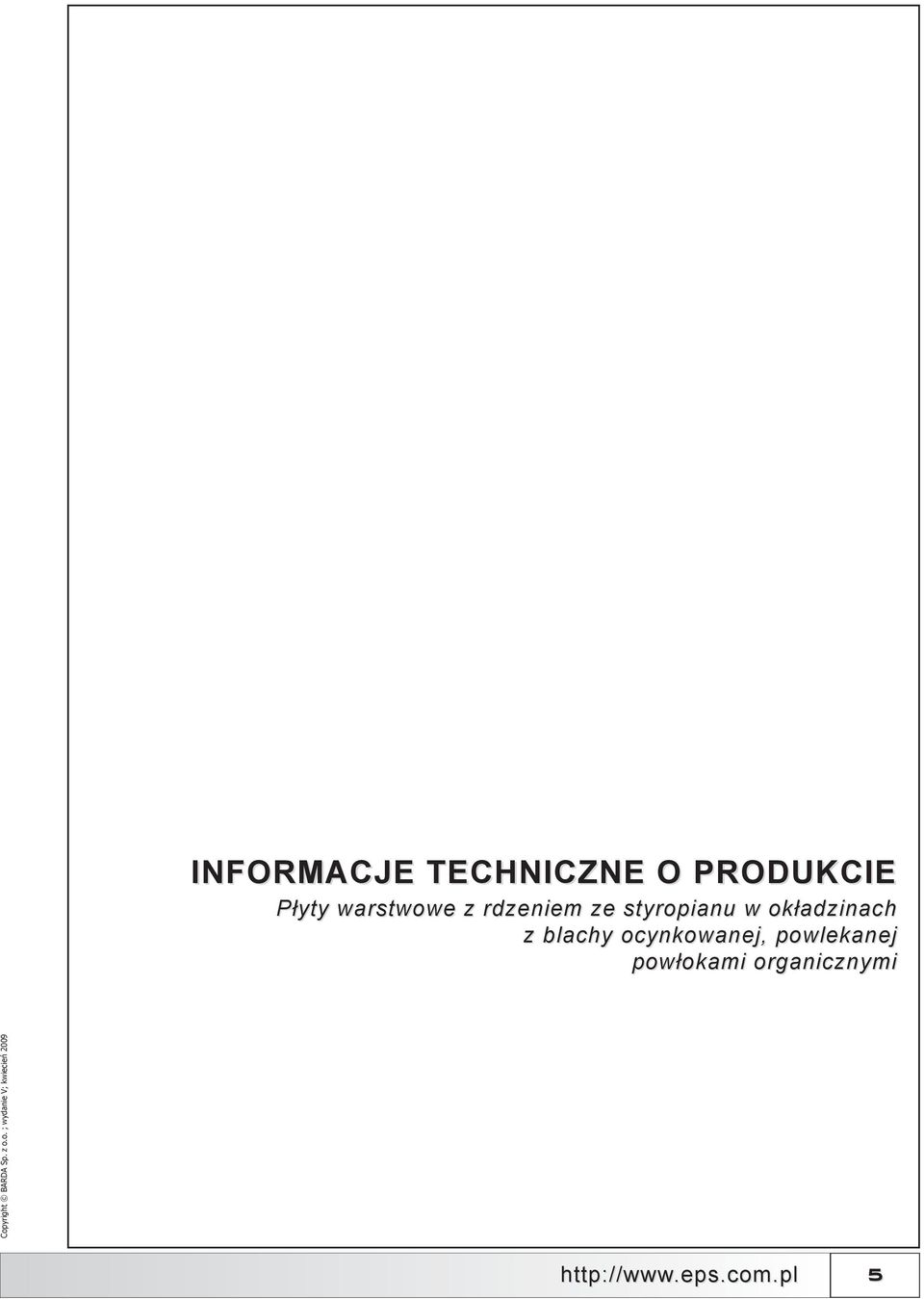

5 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 INFORMACJE TECHNICZNE O PRODUKCIE Płyty warstwowe z rdzeniem ze styropianu w okładzinach z blachy ocynkowanej, powlekanej powłokami organicznymi 5

6 1. Informacje ogólne - budowa płyt warstwowych Płyty warstwowe EPS BARDA składają się z trzech elementów połączonych w jedną całość, za pomocą dwuskładnikowego kleju poliuretanowego. Elementy te to: okładzina zewnętrzna, rdzeń konstrukcyjno-izolacyjny oraz okładzina wewnętrzna. Okładziny wykonane są z blach stalowych S220GD, S250GD, S280GD, S320GD (wg PN-EN 10326:2005) o grubości 0,50mm 0,63mm. Blacha zabezpieczona jest antykorozyjnie po obu stronach warstwami ocynku, a następnie powlekana trzykrotnie powłokami organicznymi o grubości 25μm, co daje pewne zabezpieczenie przed czynnikami atmosferycznymi. Okładziny mają za zadanie zabezpieczyć rdzeń płyty przed czynnikami zewnętrznymi i atmosferycznymi oraz przenoszą naprężenia normalne (prostopadłe do powierzchni - ściskanie, rozciąganie). Blacha w rozwiązaniu standardowym pokryta jest powłoką poliestrową. Ze względu na podwyższone wymagania antykorozyjne, kontakt z żywnością, itp. blacha może być pokryta powłoką PVDF, PCV, HPS 200, HPS Prisma. Kolorystyka okładzin objęta jest paletą barw RAL Classic. Rdzeń wykonany jest z płyt ze styropianu samogasnącego o kodzie EPS - EN L1 - W2 - S2 - P4 - BS125 - CS(10)80 - DS(N)2 - DS(70,-)1 - TR100 (wg PN-EN 13163:2004) o gęstości 15 kg/m 3. Zadaniem rdzenia jest zapewnienie optymalnej izolacyjności termicznej, utrzymanie okładzin w odpowiednich odległościach od siebie oraz przenoszenie naprężeń stycznych (równoległych do powierzchni - ścinanie). W celu wyeliminowania mostków termicznych oraz zachowania ciągłości elementu izolacyjnego (płyty o grubościach 150mm) rdzeń styropianowy w miejscach łączenia wewnątrz płyty jest frezowany. Dzięki frezowaniu zwiększamy powierzchnię styku co przekłada się również na zwiększenie sztywności ścinania w miejscach łączenia bloków styropianowych rdzenia. Do połączeń okładzin z rdzeniem termoizolacyjnym stosowany jest dwuskładnikowy klej poliuretanowy, dozowany przez automatykę linii produkcyjnej w proporcjach zapewniających optymalne parametry wytrzymałościowe. Wszystkie surowce wykorzystane do produkcji płyt warstwowych EPS BARDA posiadają Atesty Higieniczne 2. Podział, oznaczenia oraz zastosowanie płyt warstwowych EPS BARDA. Płyty EPS BARDA można podzielić na dwie podstawowe grupy: płyty ścienne i płyty dachowe. Ze względu na rodzaj profilowania okładziny zewnętrznej, płyty ścienne mogą występować w czterech wariantach, jako płyty: niskoprofilowane, wysokoprofilowane, mikrofala oraz gładkie. Okładzina zewnętrzna płyt dachowych posiada profil trapezowy, przez co sztywność płyty dachowej jest znacznie większa. Dzięki profilowaniu trapezowemu montaż płyt dachowych jest dużo łatwiejszy i szybszy niż w przypadku płyt dachowych płaskich, w których do montażu używa się dodatkowych elementów wykonanych z blachy. Okładzina wewnętrzna płyt warstwowych ściennych i dachowych wykonana jest w profilowaniu sn - niski profil. Następnym kryterium podziału jest grubość rdzenia styropianowego płyty. Poniżej przedstawiono dokładny podział ze względu na rodzaj płyty (dachowe, ścienne), profilowanie okładzin, dostępne grubości płyt oraz ich zastosowanie. a) Płyty ścienne 1) EPS sn płyta warstwowa ścienna niskoprofilowana (Rys. 1, str. 20) Produkowana jest w następujących grubościach [mm]: 50, 75, 100, 150, 200, 250. Zastosowanie w obiektach o konstrukcji szkieletowej jako: - elementy ścian osłonowych zewnętrznych; - elementy ścian wewnętrznych - działowych; - elementy sufitów podwieszanych; - elementy zabudowy bram segmentowych. Płyty można stosować w układzie zarówno pionowym jak i poziomym. 2) EPS sw płyta warstwowa ścienna wysokoprofilowana (Rys. 2, str. 21) Produkowana jest w następujących grubościach [mm]: 75, 100, 150, 200, 250; Zastosowanie w obiektach o konstrukcji szkieletowej jako: - elementy ścian osłonowych zewnętrznych (zalecana przy dużych rozpiętościach); Płyty można stosować w układzie pionowym i poziomym. 6

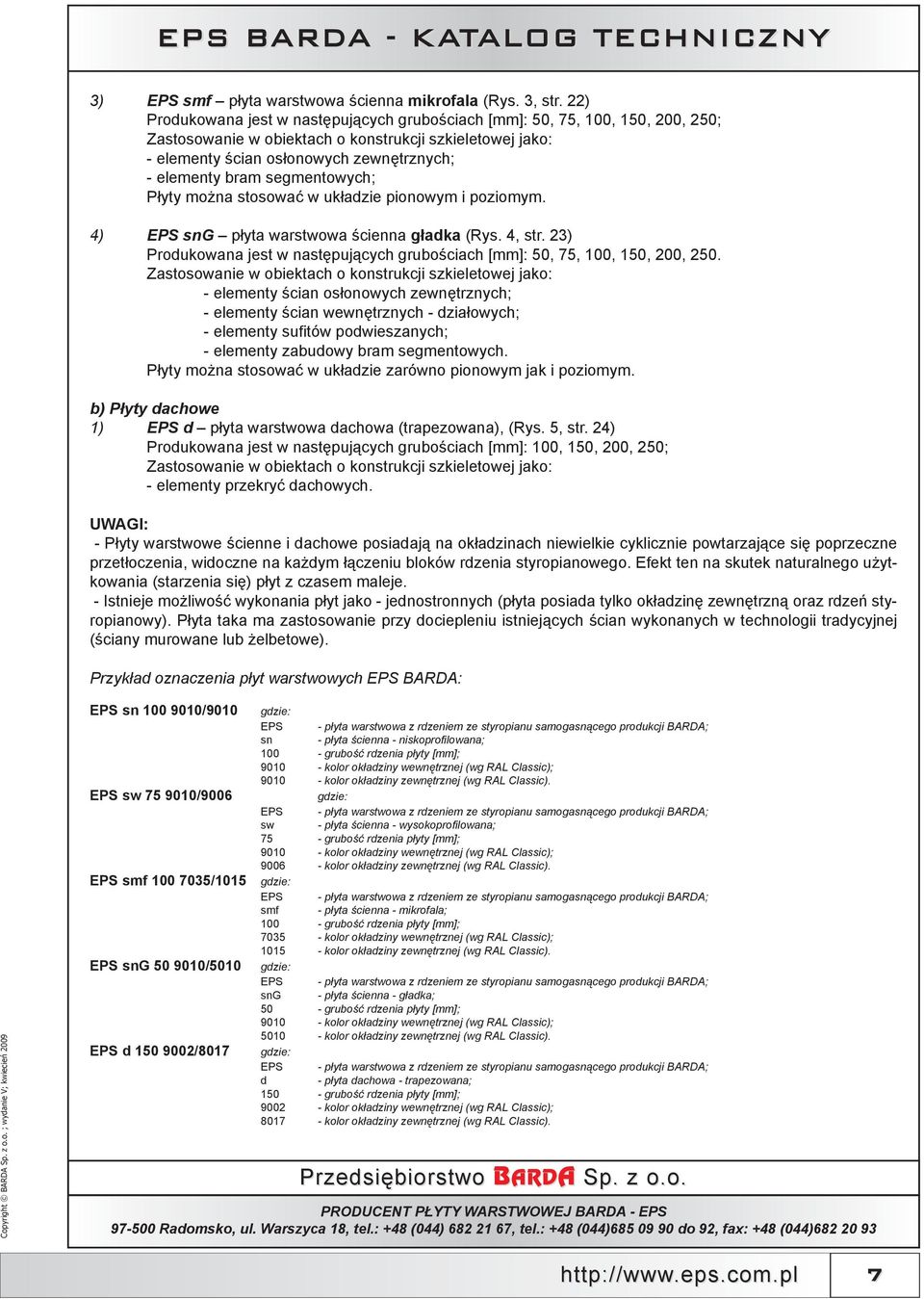

7 3) EPS smf płyta warstwowa ścienna mikrofala (Rys. 3, str. 22) Produkowana jest w następujących grubościach [mm]: 50, 75, 100, 150, 200, 250; Zastosowanie w obiektach o konstrukcji szkieletowej jako: - elementy ścian osłonowych zewnętrznych; - elementy bram segmentowych; Płyty można stosować w układzie pionowym i poziomym. 4) EPS sng płyta warstwowa ścienna gładka (Rys. 4, str. 23) Produkowana jest w następujących grubościach [mm]: 50, 75, 100, 150, 200, 250. Zastosowanie w obiektach o konstrukcji szkieletowej jako: - elementy ścian osłonowych zewnętrznych; - elementy ścian wewnętrznych - działowych; - elementy sufitów podwieszanych; - elementy zabudowy bram segmentowych. Płyty można stosować w układzie zarówno pionowym jak i poziomym. b) Płyty dachowe 1) EPS d płyta warstwowa dachowa (trapezowana), (Rys. 5, str. 24) Produkowana jest w następujących grubościach [mm]: 100, 150, 200, 250; Zastosowanie w obiektach o konstrukcji szkieletowej jako: - elementy przekryć dachowych. UWAGI: - Płyty warstwowe ścienne i dachowe posiadają na okładzinach niewielkie cyklicznie powtarzające się poprzeczne przetłoczenia, widoczne na każdym łączeniu bloków rdzenia styropianowego. Efekt ten na skutek naturalnego użytkowania (starzenia się) płyt z czasem maleje. - Istnieje możliwość wykonania płyt jako - jednostronnych (płyta posiada tylko okładzinę zewnętrzną oraz rdzeń styropianowy). Płyta taka ma zastosowanie przy dociepleniu istniejących ścian wykonanych w technologii tradycyjnej (ściany murowane lub żelbetowe). Przykład oznaczenia płyt warstwowych EPS BARDA: Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 EPS sn /9010 EPS sw /9006 EPS smf /1015 EPS sng /5010 EPS d /8017 gdzie: EPS - płyta warstwowa z rdzeniem ze styropianu samogasnącego produkcji BARDA; sn - płyta ścienna - niskoprofilowana; grubość rdzenia płyty [mm]; kolor okładziny wewnętrznej (wg RAL Classic); kolor okładziny zewnętrznej (wg RAL Classic). gdzie: EPS - płyta warstwowa z rdzeniem ze styropianu samogasnącego produkcji BARDA; sw - płyta ścienna - wysokoprofilowana; 75 - grubość rdzenia płyty [mm]; kolor okładziny wewnętrznej (wg RAL Classic); kolor okładziny zewnętrznej (wg RAL Classic). gdzie: EPS - płyta warstwowa z rdzeniem ze styropianu samogasnącego produkcji BARDA; smf - płyta ścienna - mikrofala; grubość rdzenia płyty [mm]; kolor okładziny wewnętrznej (wg RAL Classic); kolor okładziny zewnętrznej (wg RAL Classic). gdzie: EPS - płyta warstwowa z rdzeniem ze styropianu samogasnącego produkcji BARDA; sng - płyta ścienna - gładka; 50 - grubość rdzenia płyty [mm]; kolor okładziny wewnętrznej (wg RAL Classic); kolor okładziny zewnętrznej (wg RAL Classic). gdzie: EPS - płyta warstwowa z rdzeniem ze styropianu samogasnącego produkcji BARDA; d - płyta dachowa - trapezowana; grubość rdzenia płyty [mm]; kolor okładziny wewnętrznej (wg RAL Classic); kolor okładziny zewnętrznej (wg RAL Classic). 7

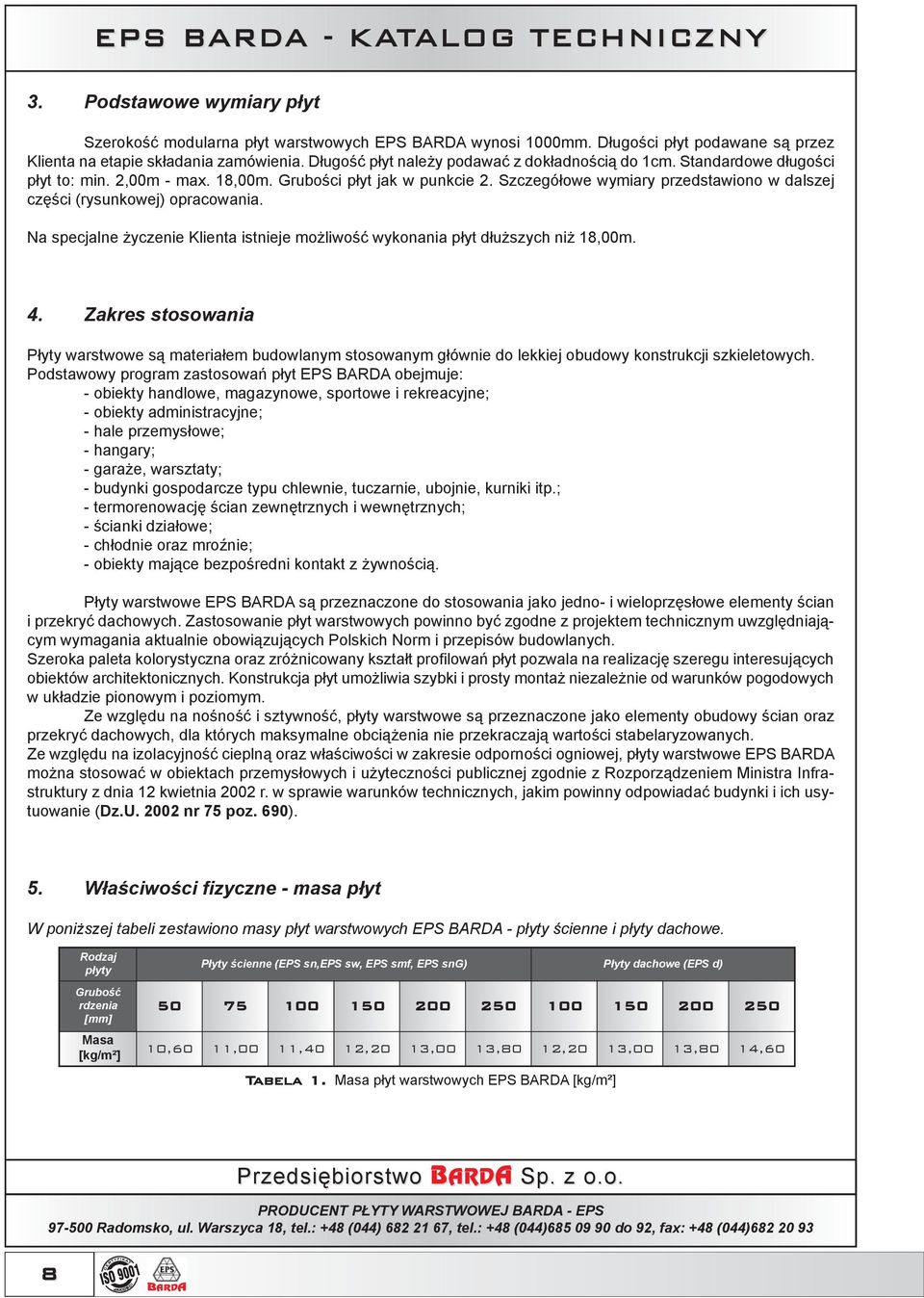

8 3. Podstawowe wymiary płyt Szerokość modularna płyt warstwowych EPS BARDA wynosi 1000mm. Długości płyt podawane są przez Klienta na etapie składania zamówienia. Długość płyt należy podawać z dokładnością do 1cm. Standardowe długości płyt to: min. 2,00m - max. 18,00m. Grubości płyt jak w punkcie 2. Szczegółowe wymiary przedstawiono w dalszej części (rysunkowej) opracowania. Na specjalne życzenie Klienta istnieje możliwość wykonania płyt dłuższych niż 18,00m. 4. Zakres stosowania Płyty warstwowe są materiałem budowlanym stosowanym głównie do lekkiej obudowy konstrukcji szkieletowych. Podstawowy program zastosowań płyt EPS BARDA obejmuje: - obiekty handlowe, magazynowe, sportowe i rekreacyjne; - obiekty administracyjne; - hale przemysłowe; - hangary; - garaże, warsztaty; - budynki gospodarcze typu chlewnie, tuczarnie, ubojnie, kurniki itp.; - termorenowację ścian zewnętrznych i wewnętrznych; - ścianki działowe; - chłodnie oraz mroźnie; - obiekty mające bezpośredni kontakt z żywnością. Płyty warstwowe EPS BARDA są przeznaczone do stosowania jako jedno- i wieloprzęsłowe elementy ścian i przekryć dachowych. Zastosowanie płyt warstwowych powinno być zgodne z projektem technicznym uwzględniającym wymagania aktualnie obowiązujących Polskich Norm i przepisów budowlanych. Szeroka paleta kolorystyczna oraz zróżnicowany kształt profilowań płyt pozwala na realizację szeregu interesujących obiektów architektonicznych. Konstrukcja płyt umożliwia szybki i prosty montaż niezależnie od warunków pogodowych w układzie pionowym i poziomym. Ze względu na nośność i sztywność, płyty warstwowe są przeznaczone jako elementy obudowy ścian oraz przekryć dachowych, dla których maksymalne obciążenia nie przekraczają wartości stabelaryzowanych. Ze względu na izolacyjność cieplną oraz właściwości w zakresie odporności ogniowej, płyty warstwowe EPS BARDA można stosować w obiektach przemysłowych i użyteczności publicznej zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690). 5. Właściwości fizyczne - masa płyt W poniższej tabeli zestawiono masy płyt warstwowych EPS BARDA - płyty ścienne i płyty dachowe. Rodzaj płyty Grubość rdzenia [mm] Masa [kg/m²] Płyty ścienne (EPS sn,eps sw, EPS smf, EPS sng) Płyty dachowe (EPS d) ,60 11,00 11,40 12,20 13,00 13,80 12,20 13,00 13,80 14,60 Tabela 1. Masa płyt warstwowych EPS BARDA [kg/m²] 8

9 6. Właściwości termoizolacyjne - izolacyjność termiczna W tabelach podano współczynniki przenikania ciepła U c dla przegród ściennych oraz przekryć dachowych wykonanych z płyt warstwowych EPS BARDA. Przedstawione wartości podano dla wartości obliczeniowej współczynnika przewodzenia ciepła styropianu w temperaturze +10 O C, wynoszącego λ obl = 0,038 W/m*K. Współczynniki te uwzględniają liniowe mostki cieplne występujące na styku płyt oraz punktowe mostki cieplne powstałe w miejscu przymocowania płyt wkrętami do konstrukcji nośnej. Grubość rdzenia płyty - ściennej [mm] Współczynnik U c [W/m² *K] ,69 0,48 0,37 0,24 0,18 0,15 Tabela 2. Wartości współczynnika przenikania ciepła dla płyt ściennych [W/m² *K] Grubość rdzenia płyty - dachowej [mm] Współczynnik U c [W/m² *K] ,36 0,24 0,18 0,15 Tabela 3. Wartości współczynnika przenikania ciepła dla płyt dachowych [W/m² *K] 7. Właściwości akustyczne - izolacyjność akustyczna Wartości wskaźników izolacyjności akustycznej płyt warstwowych EPS BARDA przedstawiono w poniższej tabeli. Rodzaj płyt R W [db] R A1 [db] R A2 [db] Płyty ścienne oraz płyty dachowe Tabela 4. Wartości wskaźników izolacyjności akustycznej płyt warstwowych [db] gdzie: R W - ważony wskaźnik izolacyjności akustycznej właściwej; R A1 - wskaźnik oceny izolacyjności akustycznej; R A2 - wskaźnik oceny izolacyjności akustycznej. 8. Właściwości mechaniczne - tabele nośności Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Na podstawie wyników badań oraz obliczeń, opracowane zostały tabele dopuszczalnych obciążeń i rozpiętości płyt warstwowych BARDA z rdzeniem ze styropianu. Przy opracowaniu tabel przyjęto następujące założenia: - na płyty ścienne i dachowe działa obciążenie równomiernie rozłożone oraz obciążenie termiczne, płyty dachowe poddane są również obciążeniu długotrwałemu; - obciążenie termiczne jest różnicą temperatur między okładziną zewnętrzną i wewnętrzną (temperaturę wewnętrzną pomieszczenia przyjęto 16 O C, temperaturę na okładzinie zewnętrznej przyjeto 65 O C w okresie ciepłym (kolory jasne) oraz -30 O C w okresie chłodnym; - ugięcia płyt ściennych i dachowych nie powinny przekraczać 1/200 rozpiętości przęsła; - ugięcia płyt dachowych, przy uwzględnieniu długotrwałości obciążeń, nie powinny przekraczać 1/100 rozpiętości przęsła; - naprężenia normalne w okładzinach nie powinny być większe od naprężeń krytycznych; - naprężenia styczne w rdzeniu płyty nie powinny być większe od wytrzymałości rdzenia na ścinanie; - jako obciążenie dopuszczalne przyjęto najbardziej niekorzystną wartość obciążenia. Obciążenia podano w dan (1daN = 0,01kN) Obciążenie przypadające na jeden łącznik nie może przekraczać wartości 100daN (1kN). 9

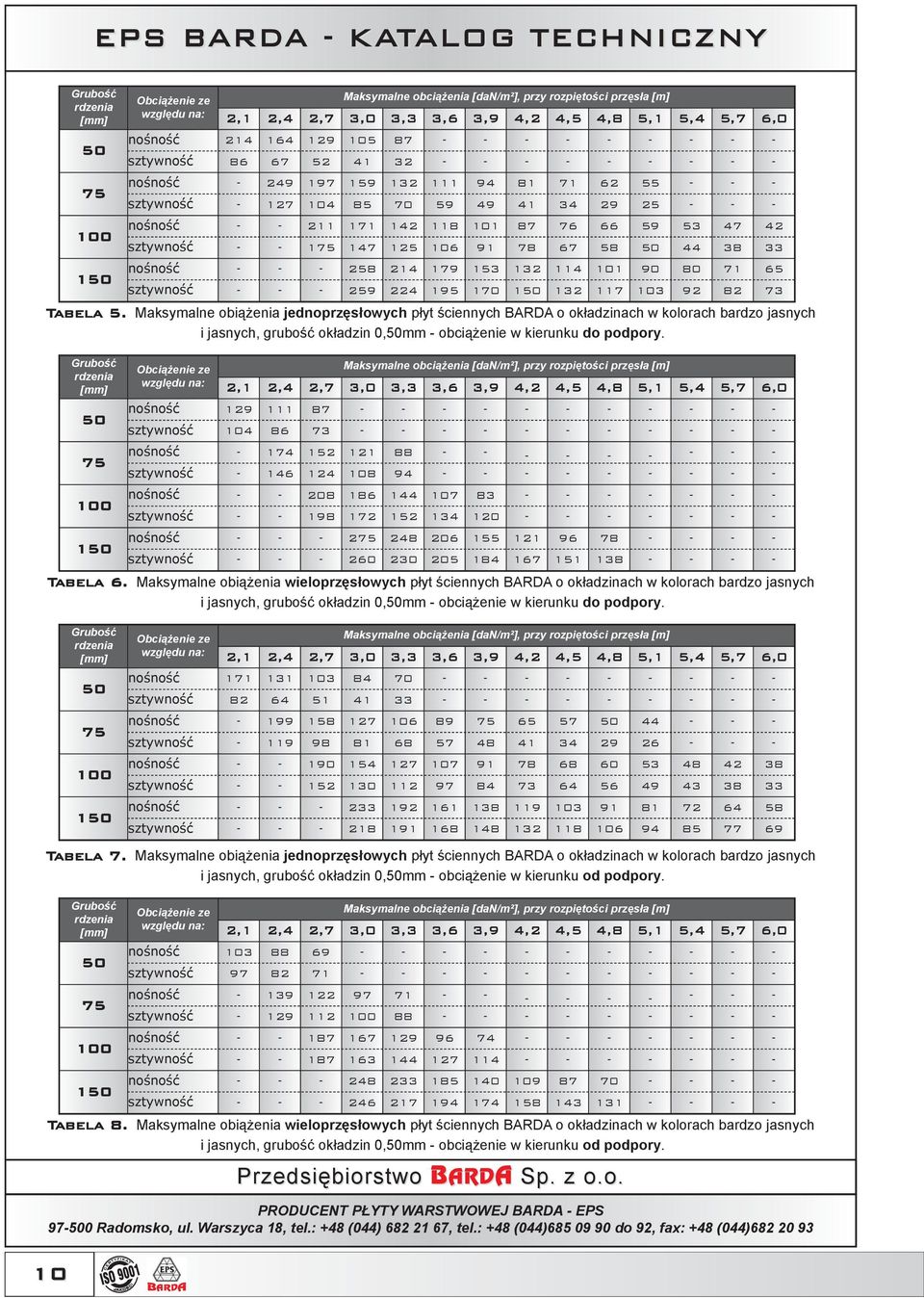

10 Grubość rdzenia [mm] Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 5. Maksymalne obiążenia jednoprzęsłowych płyt ściennych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku do podpory. Grubość rdzenia [mm] 50 Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 6. Maksymalne obiążenia wieloprzęsłowych płyt ściennych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku do podpory. Grubość rdzenia [mm] Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 7. Maksymalne obiążenia jednoprzęsłowych płyt ściennych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku od podpory. Grubość rdzenia [mm] 50 Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 8. Maksymalne obiążenia wieloprzęsłowych płyt ściennych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku od podpory. 10

11 Grubość rdzenia [mm] Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 9. Maksymalne obiążenia jednoprzęsłowych płyt dachowych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku do podpory. Grubość rdzenia [mm] Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 10. Maksymalne obiążenia wieloprzęsłowych płyt dachowych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku do podpory. Grubość rdzenia [mm] Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 11. Maksymalne obiążenia jednoprzęsłowych płyt dachowych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku od podpory. Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Grubość rdzenia [mm] Obciążenie ze względu na: Maksymalne obciążenia [dan/m²], przy rozpiętości przęsła [m] 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 nośność sztywność nośność sztywność nośność sztywność nośność sztywność Tabela 12. Maksymalne obiążenia wieloprzęsłowych płyt dachowych BARDA o okładzinach w kolorach bardzo jasnych i jasnych, grubość okładzin 0,50mm - obciążenie w kierunku od podpory. 11

12 Odporność na obciążenie skupione Badanie przeprowadzono na płycie dachowej jednoprzęsłowej, obciążając jej krawędź siłą o wartości 120daN (1,2kN). W wyniku badań nie stwierdzono żadnych uszkodzeń okładziny ani rdzenia. Uwzględniając powyższe, można dopuścić możliwość chodzenia po płytach dachowych BARDA bez konieczności stosowania dodatkowych zabezpieczeń, rozkładających obciążenie skupione na większą powierzchnię, np. w postaci pomostów. Aby nie uszkodzić powłoki lakierniczej okładzin należy pamiętać aby obuwie, w którym zamierzamy wejść na płytę miało miękkie i czyste podeszwy. Tabele nośności płyt chłodniczych Tabele opracowano dla dwóch wariantów stosowania płyt: - wariant I - płyty osłonięte są dodatkową konstrukcją, tzw. tropikiem (na płyty działa wyłącznie obciążenie termiczne), w tym przypadku przyjęto temperaturę charakterystyczną otoczenia w Polsce w lecie, tj. 35 O C (Tabela 13). - wariant II - płyty stanowią przegrodę zewnętrzna (Tabela 14 i Tabela 15); W tabelach podano maksymalne dopuszczalne rozpiętości płyt w zależności od grubości rdzenia, temperatury wewnętrznej pomieszczenia oraz strefy obciążenia wiatrem - w przypadku przegród zewnętrznych. Podane w tabelach rozpiętości są słuszne dla obu kierunków działania obciążenia wiatrem (parcie i ssanie). 12 Grubość rdzenia [mm] (temperatura wewnętrzna) Tabela 14. Tabela ( 0ºC ) 100 ( 0ºC ) 150 ( 0ºC ) 100 ( -5ºC ) 150 ( -5ºC ) 200 ( -5ºC ) Grubość rdzenia [mm] 150 ( -25ºC ) 200 ( -25ºC ) 250 ( -25ºC ) Wysokość budynku Maksymalna rozpiętość [m] 0ºC -5ºC -25ºC 100 6,00 5, ,50 6,50 3, , ,90 Dopuszczalna rozpiętość jedno- i dwuprzęsłowych płyt osłoniętych tropikiem. Maksymalna rozpiętość [m] I strefa II strefa III strefa do 10 m 3,50 3,00 2,60 do 20 m 3,30 2,70 2,30 do 10 m 4,50 3,70 3,30 do 20 m 4,20 3,50 3,00 do 10 m 6,00 5,30 4,70 do 20 m 5,70 4,80 4,20 do 10 m 4,40 3,70 3,30 do 20 m 4,00 3,40 3,00 do 10 m 6,00 5,20 4,60 do 20 m 5,60 4,80 4,20 do 10 m 6,00 6,00 5,80 do 20 m 6,00 6,00 5,40 do 10 m 5,40 4,50 3,90 do 20 m 5,00 4,10 3,50 do 10 m 6,00 5,70 5,00 do 20 m 6,00 5,20 4,50 do 10 m 6,00 6,00 6,00 do 20 m 6,00 6,00 5,40 Dopuszczalna rozpiętość jednoprzęsłowych płyt chłodniczych w zależności od strefy obciążenia wiatrem.

13 Grubość rdzenia [mm] Temperatura wewnętrzna Wysokość budynku Maksymalna rozpiętość [m] I, II lub III strefa obciążenia wiatrem 75 do 20 m 2, ºC do 20 m 2, do 20 m 3, do 20 m 2, ºC do 20 m 3, do 20 m 3, do 20 m 2, ºC do 20 m 3, do 20 m 3,40 Tabela 15. Dopuszczalna rozpiętość wieloprzęsłowych płyt chłodniczych. 9. Odporność korozyjna Płyty warstwowe EPS BARDA mogą być stosowane w środowiskach o kategorii korozyjności atmosfery (agresywności środowiska): C1, C2, C3 (wg PN-EN ISO ). gdzie: C1 - kategoria korozyjności bardzo mała: wewnątrz - (Ogrzewane budynki z czystą atmosferą, np. biura, sklepy, szkoły, hotele); na zewnątrz - (Nie dotyczy); C2 - kategoria korozyjności mała: wewnątrz - (Budynki nie ogrzewane, w których może mieć miejsce kondensacja pary wodnej, np. magazyny, hale sportowe); na zewnątrz - (Atmosfery w małym stopniu zanieczyszczone. Głównie tereny wiejskie); C3 - kategoria korozyjności średnia: wewnątrz - (Pomieszczenia produkcyjne o dużej wilgotności i pewnym zanieczyszczeniu powietrza, np. zakłady spożywcze, pralnie, browary, mleczarnie); na zewnątrz - (Atmosfery miejskie i przemysłowe, średnie zanieczyszczenie tlenkiem siarki (IV). Obszary przybrzeżne o małym zasoleniu). 10. Właściwości w zakresie odporności ogniowej Typ Płyt Grubość płyt [mm] Klasa reakcji na ogień wg PN-EN :2004 Odpornośc ogniowa ścian nienośnych wg PN-B :1997 Stopień rozprzestrzeniania ognia wg PN-90/B Płyty ścienne 50 B-s2, d D-s3, d E 90 NRO Nierozprzestrzeniające ognia Płyty dachowe B ROOF (t 1 ) RE 30 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Tabela 16. Odporność ogniowa płyt warstwowych EPS BARDA. Dane dla płyt mocowanych do podłoża niepalnego, klasy co najmniej A2-s3,d0, o maksymalnej rozpiętości podpór w przypadku płyt ściennych 3,0m, a w przypadku płyt dachowych 2,5m. Aby zachować parametr szczelności ogniowej do obudowy nie mogą byc podwieszane żadne elementy obciążające, jak: instalacje itp. 13

14 11. Pakowanie płyt warstwowych EPS BARDA Płyty warstwowe EPS BARDA pakowane są w pakiety, umieszczone na styropianowych bloczkach i spięte taśmą. Spakowane w ten sposób płyty można łatwo i szybko transportować przy pomocy dźwigu lub wózka widłowego. Liczba płyt znajdujących sie w pakiecie zależy od rodzaju płyty (ścienna lub dachowa) oraz jej grubości. Zależnie od rodzaju spakowanych płyt wysokość pakietu wynosi od 1000mm do 1300mm. Poniżej tabela, w której pokazano ilości poszczególnych płyt w pakiecie. Rodzaj płyty Ścienne EPS sn, EPS sw, EPS smf, EPS sng Dachowe EPS d Grubość płyty [mm] Ilość płyt w pakiecie lub 8 4 lub 6 4 [szt.] Tabela 17. Ilości płyt warstwowych EPS BARDA w jednym pakiecie. 12. Załadunek i rozładunek Załadunek pakietów z płytami warstwowymi BARDA odbywa się za pomocą wózków widłowych. Rozładunek auta z pakietami płyt warstwowych może odbywać się za pomocą wózków widłowych lub dźwigu wyposażonego w trawersę oraz odpowiednie zawiesia. Rozładunek za pomocą wózków widłowych: - Płyty o długości do 8 metrów można rozładować jednym wózkiem widłowym. - Przy długościach pakietów powyżej 8 metrów rozładunek należy prowadzić za pomocą dwóch wózków widłowych. - W czasie rozładunku należy zapewnić podparcie pakietu płyt w rozstawie nie większym niż 4mb. Odległość podparcia od brzegu pakietu nie może przekraczać 3mb. - Stosowanie jednego wózka widłowego do rozładunku pakietów dłuższych niż 8 metrów jest zabronione. - Podczas rozładunku pakiet płyt musi być odseparowany przekładką styropianową od karetki wózka widłowego. Rozładunek za pomocą dźwigu - W przypadku rozładunku za pomocą dźwigu należy użyć trawersy lub zawiesia pętlicowe czterolinowe z zawiesiami płaskimi z uszami o długości ~6 metrów. - Przy stosowaniu zawiesi w górnej części pakietu należy stosować rozpórki drewniane o długości minimum L=1,20m, które utrzymują rozstaw pasów w odległości większej niż szerokość pakietu (zabezpieczenie przed uszkodzeniem górnych płyt pakietu przy podhaczaniu zawiesiem czterolinowym). - Zabrania się rozładunku pakietów o długości większej niż 9 metrów bez użycia trawersy belkowej. - Długość trawersy musi umożliwiać podhaczenie pakietu płyt warstwowych w rozstawie co 3 metry. - Zabrania się rozładunku pakietów za pomocą dźwigu bez użycia zawiesi płaskich z uszami. Rozładunek ręczny - W wyjątkowych przypadkach dopuszcza się rozładunek ręczny. - W czasie rozładunku ręcznego należy bezwzględnie zapewnić podparcie płyt w rozstawie nie większym niż 3 metry. - W przypadku wystąpienia konieczności chodzenia po pakiecie płyt warstwowych pracownicy muszą być wyposażeni w miękkie obuwie na zmianę (aby nie uszkodzić powłoki lakierniczej). - Zabrania się chodzenia po płytach warstwowych w obuwiu zabrudzonym (piasek, żwir itp.) - Zabrania się zsuwania płyt warstwowych po krawędzi pakietu (grozi to uszkodzeniem powłoki lakierniczej). 14

15 13. Zalecenia transportowe Podstawowym środkiem transportu płyt warstwowych jest samochód platforma. Możliwy jest także transport pojazdem typu firanka. Auto takie musi posiadać odpowiednie gabaryty skrzyni ładunkowej oraz możliwość załadunku z boku i ewentualnego rozładunku za pomocą dźwigu (górą). Warunkiem załadunku na podstawiony środek transportu jest spełnienie wymagań technicznych: - długość skrzyni ładunkowej musi zapewniać podparcie pakietu płyt na całej długości; - szerokość platformy musi wynosić minimum 2450 mm; - pojazd musi być wyposażony w pasy transportowe do zabezpieczenia ładunku; - w czasie transportu ładunek musi być zabezpieczony przed możliwością przemieszczania się za pomocą pasów transportowych (odległość między pasami transportowymi nie może być większa niż 4m); - co jakiś czas należy kontrolować naciąg pasów transportowych trzymających płyty na pojeździe. Podczas transportu płyty nie mogą stykać się z elementami skrzyni ładunkowej, pasami transportowymi oraz między sobą. Do separowania pakietów płyt warstwowych między sobą oraz całego ładunku od elementów skrzyni ładunkowej stosuje się przekładki styropianowe. Do zabezpieczenia płyt warstwowych przed uszkodzeniami od pasów transportowych stosuje przekładki styropianowe oraz rozpórki drewniane o długości L=2,45m. Siła mocowania pakietu z płytami warstwowymi do skrzyni ładunkowej nie może powodować odkształcenia płyt. 14. Składowanie na placu budowy Podłoże, na którym ustawione będą pakiety musi być równe i utwardzone, aby nie spowodować trwałych uszkodzeń płyt. Płyty należy magazynować z zachowaniem lekkiego spadku wzdłuż krawędzi bocznej, aby umożliwić spływanie wody opadowej. W celu uniknięcia odcisków i wgnieceń na okładzinach płyt dopuszcza się piętrowanie pakietów płyt maksymalnie w dwóch warstwach, jedna na drugiej ustawiając pakiety w ten sposób aby podkładki pakietów znajdowały się nad sobą. Magazynowanie płyt przez dłuższy czas na otwartej przestrzeni wymaga dokładnego zabezpieczenia przed deszczem, śniegiem, silnym wiatrem oraz zanieczyszczeniami. Do zabezpieczenia pakietów płyt przed opadami atmosferycznymi należy stosować tekstylne plandeki przepuszczające powietrze i umożliwiające odprowadzenie wilgoci. Zabrania się stosowania do zabezpieczania pakietów płyt warstwowych folii z tworzyw sztucznych. Należy bezwzględnie unikać gromadzenia się wody pomiędzy płytami warstwowymi w pakiecie, ponieważ może to spowodować w dłuższym okresie czasu przy braku wentylacji, uszkodzenie płyt. 15. Instrukcja montażu - użytkowania Przygotowane montażu Przed rozpoczęciem montażu należy sprawdzić: - konstrukcję (pod względem dokładności wykonania i porównać ją z projektem - ewentualne różnice należy usunąć); - rozstaw płatwi (powinien odpowiadać projektowi lub być zgodny z wytycznymi zawartymi w tabelach obciążeń statycznych); - górne powierzchnie płatwi (powinny stanowić wspólną płaszczyznę); - liniowość rygli i pion słupów w konstrukcji ściennej obiektu; - rozstaw między ryglami i słupami w konstrukcji ściennej obiektu; - wykonanie robót związanych z cokołem oraz pozostałych robót mokrych; - sprawność wszystkich urządzeń związanych z montażem płyt. Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Zabrania się wykonywania robót spawalniczych w pobliżu płyt, gdyż może to spowodować trwałe uszkodzenie powłoki lakierniczej na okładzinach płyt, bądź spowodować zagrożenie pożarowe. Na prawidłowe prowadzenie montażu lekkiej obudowy istotny wpływ mają warunki atmosferyczne, takie jak: szybkość wiatru, opady atmosferyczne i pora roku. Szybkość wiatru nie powinna być większa niż 4 stopnie w skali Beauforta (9m/sek.). Przy wietrze o szybkości większej od 4 stopni w skali Beauforta należy należy przerwać montaż (lekkość płyty przy jej znacznej powierzchni utrudnia montaż i może spowodować wypadek). 15

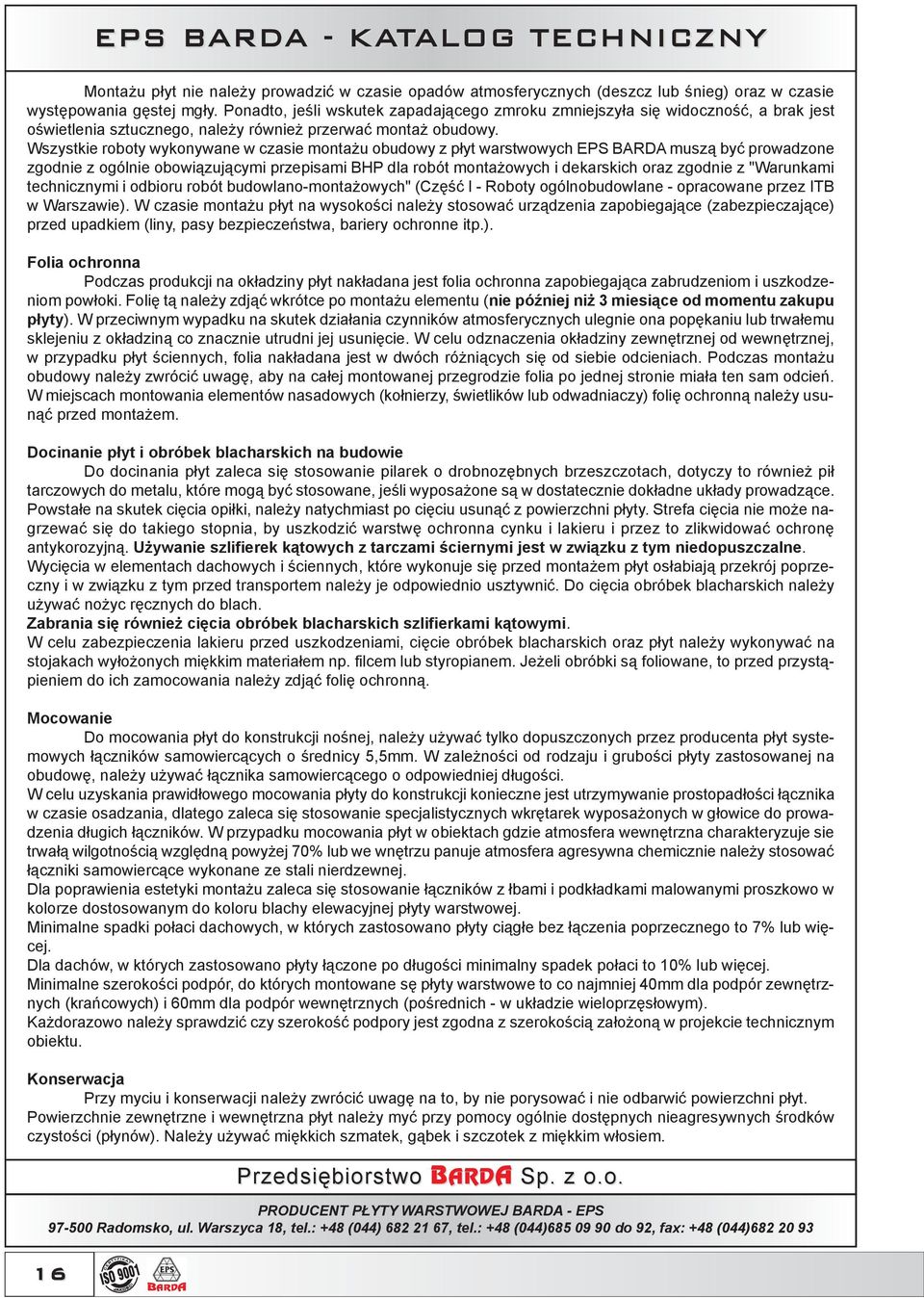

16 Montażu płyt nie należy prowadzić w czasie opadów atmosferycznych (deszcz lub śnieg) oraz w czasie występowania gęstej mgły. Ponadto, jeśli wskutek zapadającego zmroku zmniejszyła się widoczność, a brak jest oświetlenia sztucznego, należy również przerwać montaż obudowy. Wszystkie roboty wykonywane w czasie montażu obudowy z płyt warstwowych EPS BARDA muszą być prowadzone zgodnie z ogólnie obowiązującymi przepisami BHP dla robót montażowych i dekarskich oraz zgodnie z "Warunkami technicznymi i odbioru robót budowlano-montażowych" (Część I - Roboty ogólnobudowlane - opracowane przez ITB w Warszawie). W czasie montażu płyt na wysokości należy stosować urządzenia zapobiegające (zabezpieczające) przed upadkiem (liny, pasy bezpieczeństwa, bariery ochronne itp.). Folia ochronna Podczas produkcji na okładziny płyt nakładana jest folia ochronna zapobiegająca zabrudzeniom i uszkodzeniom powłoki. Folię tą należy zdjąć wkrótce po montażu elementu (nie później niż 3 miesiące od momentu zakupu płyty). W przeciwnym wypadku na skutek działania czynników atmosferycznych ulegnie ona popękaniu lub trwałemu sklejeniu z okładziną co znacznie utrudni jej usunięcie. W celu odznaczenia okładziny zewnętrznej od wewnętrznej, w przypadku płyt ściennych, folia nakładana jest w dwóch różniących się od siebie odcieniach. Podczas montażu obudowy należy zwrócić uwagę, aby na całej montowanej przegrodzie folia po jednej stronie miała ten sam odcień. W miejscach montowania elementów nasadowych (kołnierzy, świetlików lub odwadniaczy) folię ochronną należy usunąć przed montażem. Docinanie płyt i obróbek blacharskich na budowie Do docinania płyt zaleca się stosowanie pilarek o drobnozębnych brzeszczotach, dotyczy to również pił tarczowych do metalu, które mogą być stosowane, jeśli wyposażone są w dostatecznie dokładne układy prowadzące. Powstałe na skutek cięcia opiłki, należy natychmiast po cięciu usunąć z powierzchni płyty. Strefa cięcia nie może nagrzewać się do takiego stopnia, by uszkodzić warstwę ochronna cynku i lakieru i przez to zlikwidować ochronę antykorozyjną. Używanie szlifierek kątowych z tarczami ściernymi jest w związku z tym niedopuszczalne. Wycięcia w elementach dachowych i ściennych, które wykonuje się przed montażem płyt osłabiają przekrój poprzeczny i w związku z tym przed transportem należy je odpowiednio usztywnić. Do cięcia obróbek blacharskich należy używać nożyc ręcznych do blach. Zabrania się również cięcia obróbek blacharskich szlifierkami kątowymi. W celu zabezpieczenia lakieru przed uszkodzeniami, cięcie obróbek blacharskich oraz płyt należy wykonywać na stojakach wyłożonych miękkim materiałem np. filcem lub styropianem. Jeżeli obróbki są foliowane, to przed przystąpieniem do ich zamocowania należy zdjąć folię ochronną. Mocowanie Do mocowania płyt do konstrukcji nośnej, należy używać tylko dopuszczonych przez producenta płyt systemowych łączników samowiercących o średnicy 5,5mm. W zależności od rodzaju i grubości płyty zastosowanej na obudowę, należy używać łącznika samowiercącego o odpowiedniej długości. W celu uzyskania prawidłowego mocowania płyty do konstrukcji konieczne jest utrzymywanie prostopadłości łącznika w czasie osadzania, dlatego zaleca się stosowanie specjalistycznych wkrętarek wyposażonych w głowice do prowadzenia długich łączników. W przypadku mocowania płyt w obiektach gdzie atmosfera wewnętrzna charakteryzuje sie trwałą wilgotnością względną powyżej 70% lub we wnętrzu panuje atmosfera agresywna chemicznie należy stosować łączniki samowiercące wykonane ze stali nierdzewnej. Dla poprawienia estetyki montażu zaleca się stosowanie łączników z łbami i podkładkami malowanymi proszkowo w kolorze dostosowanym do koloru blachy elewacyjnej płyty warstwowej. Minimalne spadki połaci dachowych, w których zastosowano płyty ciągłe bez łączenia poprzecznego to 7% lub więcej. Dla dachów, w których zastosowano płyty łączone po długości minimalny spadek połaci to 10% lub więcej. Minimalne szerokości podpór, do których montowane sę płyty warstwowe to co najmniej 40mm dla podpór zewnętrznych (krańcowych) i 60mm dla podpór wewnętrznych (pośrednich - w układzie wieloprzęsłowym). Każdorazowo należy sprawdzić czy szerokość podpory jest zgodna z szerokością założoną w projekcie technicznym obiektu. Konserwacja Przy myciu i konserwacji należy zwrócić uwagę na to, by nie porysować i nie odbarwić powierzchni płyt. Powierzchnie zewnętrzne i wewnętrzna płyt należy myć przy pomocy ogólnie dostępnych nieagresywnych środków czystości (płynów). Należy używać miękkich szmatek, gąbek i szczotek z miękkim włosiem. 16

17 Łączniki Jako elementy uzupełniające do montażu oferujemy system łączników i obróbek blacharskich. Do montażu płyt należy stosować łączniki samowiercące lub samogwintujące w długościach i ilościach dostosowanych do rodzaju płyty. Na krawędziach zewnętrznych budynku (podpory krańcowe) zaleca się zwiększenie ilości łączników. Siła przypadająca na jeden łącznik z podkładką o średnicy 19mm nie może przekroczyć 100daN (1kN). Rodzaj płyty Łączniki Ilość (przy dociepleniu) Ilość (przy mocowaniu do konstrukcji) EPS sn, EPS sw, EPS smf, EPS sng, EPS d samowiercące lub samogwintujące typowo 4 na 1 metr kwadratowy typowo 2 na płatew lub profil stalowy Tabela 18. Rodzaj i typowa ilość łączników stosowanych do mocowania płyt warstwowych BARDA. Grubość rdzenia płyty [mm] Minimalna długość łącznika płyty ścienne EPS sn, EPS sw, EPS smf, EPS sng [mm] Minimalna długość łącznika płyty dachowe EPS d [mm] lub lub lub lub lub Tabela 19. Długości łączników UWAGI: 1. Niniejsze opracowanie odnosi się do rozwiązań standardowych zalecanych przez producenta płyt. Każdorazowo podczas montażu należy stosować się do dokumentacji projektowej wykonywanego obiektu. 2. Rozwiązania zawarte w katalogu są rozwiązaniami przykładowymi. Dopuszcza się stosowanie innych rozwiązań, zgodnych ze sztuką budowlaną oraz aktualnym stanem wiedzy technicznej. 3. Zawartość niniejszego katalogu nie stanowi oferty handlowej w rozumieniu przepisów Kodeksu Cywilnego. 4. W związku z prowadzonymi pracami badawczymi i rozwojem proponowanego systemu, zastrzega sobie prawo do zmian lub poprawek treści zawartej w powyższym opracowaniu bez wcześniejszego uprzedzenia o tym fakcie. 5. nie ponosi odpowiedzialności w przypadku zaistnienia jakichkolwiek błędów natury technicznej lub błędów wynikających z niewłaściwego wykorzystania informacji zawartych w niniejszym katalogu. Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień

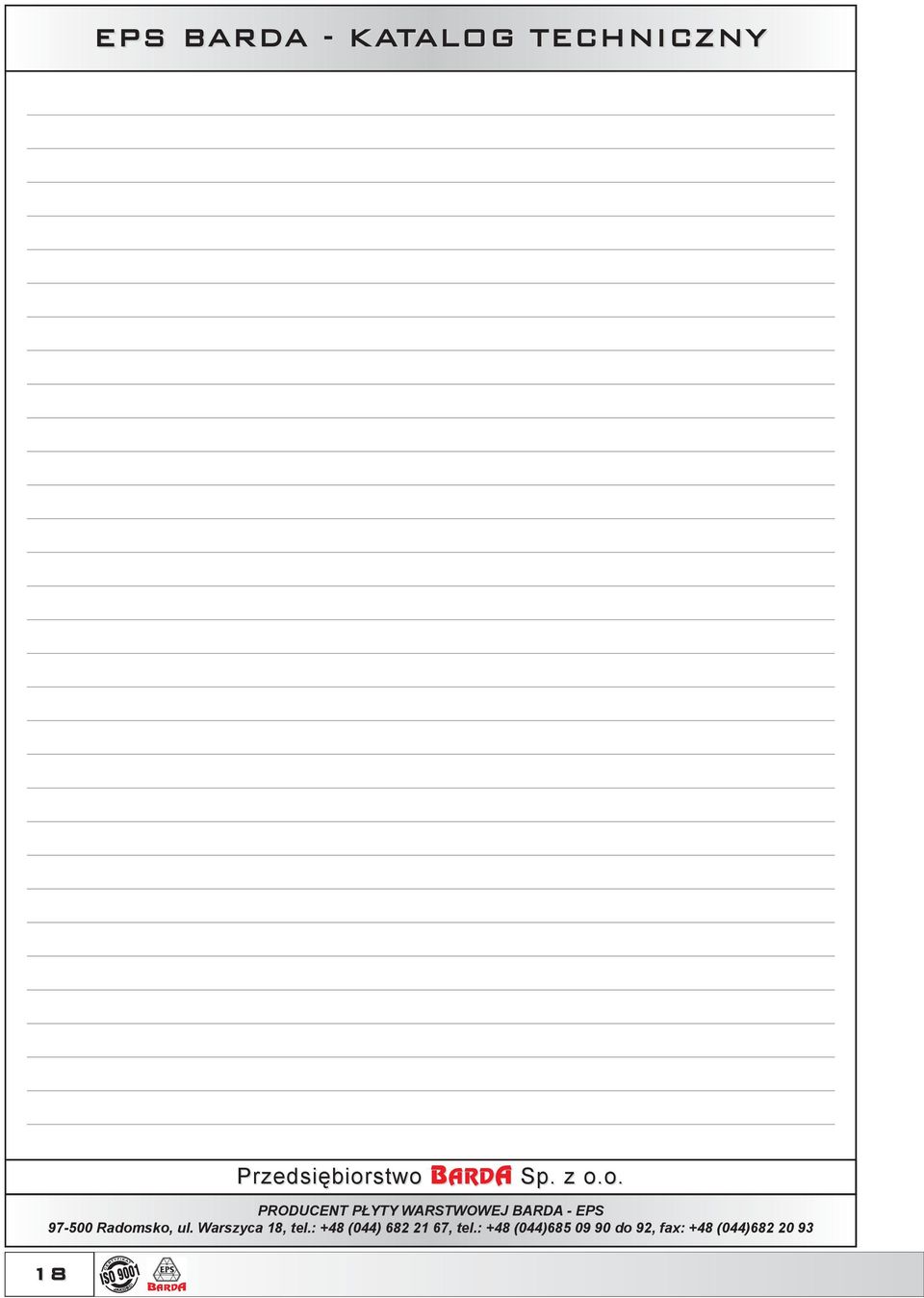

18 18

19 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 RYSUNKI PŁYT ORAZ PRZYKŁADOWE ROZWIĄZANIA TECHNICZNE Płyty warstwowe z rdzeniem ze styropianu w okładzinach z blachy ocynkowanej, powlekanej powłokami organicznymi 19

20 Rys. 1 PŁYTA ŚCIENNA NISKOPROFILOWANA - BARDA EPS sn T = ( 50; 75; 100; 150; 200; 250 ) X = [mm] Okładziny: blacha stalowa ocynkowana, powlekana powłokami organicznymi (grubość 0,50 do 0,63 mm); Rdzeń: styropian samogasnący; Kolorystyka: zewnętrzna i wewnętrzna okładzina wg koloru RAL Classic 20

21 Rys. 2 PŁYTA ŚCIENNA WYSOKOPROFILOWANA - BARDA EPS sw Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 T = ( 75; 100; 150; 200; 250 ) X = [mm] Okładziny: blacha stalowa ocynkowana, powlekana powłokami organicznymi (grubość 0,50 do 0,63 mm); Rdzeń: styropian samogasnący; Kolorystyka: zewnętrzna i wewnętrzna okładzina wg koloru RAL Classic 21

22 Rys. 3 PŁYTA SCIENNA MIKROFALA - BARDA EPS smf T = ( 50; 75; 100; 150; 200; 250 ) X = [mm] Okładziny: blacha stalowa ocynkowana, powlekana powłokami organicznymi (grubość 0,50 do 0,63 mm); Rdzeń: styropian samogasnący; Kolorystyka: zewnętrzna i wewnętrzna okładzina wg koloru RAL Classic 22

23 Rys. 4 PŁYTA ŚCIENNA GŁADKA - BARDA EPS sng Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 T = ( 50; 75; 100; 150; 200; 250 ) X = [mm] Okładziny: blacha stalowa ocynkowana, powlekana powłokami organicznymi (grubość 0,50 do 0,63 mm); Rdzeń: styropian samogasnący; Kolorystyka: zewnętrzna i wewnętrzna okładzina wg koloru RAL Classic 23

24 Rys. 5 PŁYTA DACHOWA (TRAPEZOWANA) - BARDA EPS d T = ( 100; 150; 200; 250 ) X = [mm] Okładziny: blacha stalowa ocynkowana, powlekana powłokami organicznymi (grubość 0,50 do 0,63 mm); Rdzeń: styropian samogasnący; Kolorystyka: zewnętrzna i wewnętrzna okładzina wg koloru RAL Classic 24

25 Rys. 6 PROFILOWANIE - PŁYTA ŚCIENNA NISKOPROFILOWANA EPS sn OKŁADZINA ZEWNĘTRZNA (profil - sn) T = ( 50; 75; 100; 150; 200; 250 ) OKŁADZINA WEWNĘTRZNA (profil - sn) Szczegół A - ZAMEK sn 1 Szczegół B - PROFIL sn Szczegół C - ZAMEK sn 2 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Szczegół A - ZAMEK sn1 Szczegół B - PROFIL sn Szczegół C - ZAMEK sn

26 Rys. 7 PROFILOWANIE - PŁYTA ŚCIENNA WYSOKOPROFILOWANA EPS sw OKŁADZINA ZEWNĘTRZNA (profil - sw) T = ( 75; 100; 150; 200; 250 ) OKŁADZINA WEWNĘTRZNA (profil - sn) Szczegół A - ZAMEK sw 1 Szczegół B - PROFIL sw Szczegół C - ZAMEK sw 2 Szczegół D - ZAMEK sn1 Szczegół E - PROFIL sn Szczegół F - ZAMEK sn 2 26

27 Rys. 8 PROFILOWANIE - PŁYTA ŚCIENNA MIKROFALA EPS smf T = ( 50; 75; 100; 150; 200; 250 ) OKŁADZINA ZEWNĘTRZNA (profil - smf) OKŁADZINA WEWNĘTRZNA (profil - sn) Szczegół A - ZAMEK sn 1 Szczegół D - PROFIL smf Szczegół C - ZAMEK sn 2 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Szczegół A - ZAMEK sn1 Szczegół B - PROFIL sn Szczegół C - ZAMEK sn

28 Rys. 9 PROFILOWANIE - PŁYTA ŚCIENNA GŁADKA EPS sng T = ( 50; 75; 100; 150; 200; 250 ) OKŁADZINA ZEWNĘTRZNA (profil - gng) OKŁADZINA WEWNĘTRZNA (profil - sn) Szczegół A - ZAMEK sn 1 Szczegół D - PROFIL sng Szczegół C - ZAMEK sn 2 Szczegół A - ZAMEK sn1 Szczegół B - PROFIL sn Szczegół C - ZAMEK sn 2 28

29 Rys. 10 PROFILOWANIE - PŁYTA DACHOWA (TRAPEZOWANA) EPS d OKŁADZINA ZEWNĘTRZNA (profil - d) T = ( 100; 150; 200; 250 ) OKŁADZINA WEWNĘTRZNA (profil - sn) Szczegół A - ZAMEK d 1 Szczegół B - PROFIL d Szczegół C - ZAMEK d 2 Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień 2009 Szczegół D - ZAMEK sn1 Szczegół E - PROFIL sn Szczegół F - ZAMEK sn

30 Rys. 11 POŁĄCZENIE PŁYT ŚCIENNYCH BARDA - EPS sn, EPS smf, EPS sng ( Ts = 50, 75, 100, 150, 200, 250 [mm] ) 1. Styk płyt - zamek; 2. Pianka poliuretanowa (montażowa); 3. Płyta warstwowa ścienna BARDA - EPS sn, EPS smf lub EPS sng. 30

31 Rys. 12 POŁĄCZENIE PŁYT ŚCIENNYCH BARDA - EPS sw ( Ts = 75, 100, 150, 200, 250 [mm] ) Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień Styk płyt - zamek; 2. Pianka poliuretanowa (montażowa); 3. Płyta warstwowa ścienna BARDA - EPS sw. 31

32 Rys. 13 POŁĄCZENIE PŁYT ŚCIENNYCH BARDA - EPS sn, EPS sw, EPS smf, EPS sng PŁYTY O RÓŻNEJ GRUBOŚCI T2 > T1 ( T = 50, 75, 100, 150, 200, 250 [mm] ) 1. Styk płyt - zamek; 2. Płyta warstwowa ścienna EPS BARDA - (grubość T1); 3. Pianka poliuretanowa (montażowa); 4. Płyta warstwowa ścienna EPS BARDA - (grubość T2); 5. Obróbka blacharska OB-04/T/A/x (Rys.obr. 4, str. 75); 6. Wkręt samowiercący 4,8x19 co ok. 500mm. 32

33 Rys. 14 POŁĄCZENIE PŁYT DACHOWYCH BARDA - EPS d ( Td = 100, 150, 200, 250 [mm] ) Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień Kalota w kolorze wierzchu płyty wg RAL; 2. Łącznik samowiercący - samogwintujący; 3. Płyta warstwowa dachowa BARDA - EPS d; 4. Pianka poliuretanowa (montażowa); 5. Styk płyt - zamek. 33

34 Rys. 15 MOCOWANIE PŁYT ŚCIENNYCH BARDA - EPS sn, EPS smf, EPSsnG ( Ts = 50, 75, 100, 150, 200, 250 [mm] ) 1. Styk płyt - zamek; 2. Łącznik samowiercący - samogwintujący; 3. Pianka poliuretanowa (montażowa); 4. Płyta warstwowa ścienna BARDA - EPS sn, EPS smf lub EPS sng; 5. Samoprzylepna taśma uszczelniająca (opcjonalnie); 6. Konstrukcja stalowa wg projektu technicznego. 34

35 Rys. 16 MOCOWANIE PŁYT ŚCIENNYCH BARDA - EPS sw ( Ts = 75, 100, 150, 200, 250 [mm] ) Copyright BARDA Sp. z o.o. ; wydanie V; kwiecień Styk płyt - zamek; 2. Łącznik samowiercący - samogwintujący; 3. Pianka poliuretanowa (montażowa); 4. Płyta warstwowa ścienna BARDA - EPS sw; 5. Samoprzylepna taśma uszczelniająca (opcjonalnie); 6. Konstrukcja stalowa wg projektu technicznego. 35
