1 KATALOG TECHNICZNY GORLICKA U / GORLICKA U GS-PIR

2 KATALOG ROZWIĄZAŃ TECHNICZNYCH - SPIS TREŚCI I. INFORMACJE OGÓLNE: Wstęp 2 O firmie 2 O produkcie 2 Budowa płyt 2 Certyfikaty 2 Program produkcji 3 Zalecenia transportowe 3 Zalecenia montażowe 3 Pomoc techniczna 3 II. SPECYFIKACJE TECHNICZNE PRODUKTÓW: 1. Płyta warstwowa ścienna GORLICKA S (łącznik Standardowy) Zastosowanie 4 Cechy fizyczne płyt 4 Parametry techniczne dla rdzenia PUR 4 Parametry techniczne dla rdzenia PIR 4 Program produkcji - grubości płyt i profilowania okładzin 5 Tabele obciążeń 6 Pakowanie i ekspedycja 6 Przykładowe detale obudowy z płyt warstwowych GORLICKA S Płyta warstwowa ścienna GORLICKA U (łącznik Ukryty) Zastosowanie 40 Cechy fizyczne 40 Parametry techniczne 40 Pakowanie i ekspedycja 40 Program produkcji - grubości płyt i profilowania okładzin 41 Tabele obciążeń 42 Przykładowe detale obudowy z płyt warstwowych GORLICKA U Płyta warstwowa dachowa GORLICKA D Zastosowanie 76 Cechy fizyczne 76 Parametry techniczne 76 Program produkcji - grubości płyt i profilowania okładzin 77 Tabele obciążeń 78 Pakowanie i ekspedycja 78 Przykładowe detale obudowy z płyt warstwowych GORLICKA D Elementy uzupełniające Montaż płyt maszyną CladBoy Akcesoria 108 Obróbki blacharskie 108 Uszczelki 108 Łączniki 108 Katalog typowych obróbek blacharskich Dokumenty Formularz zamówienia płyt warstwowych 126 Formularz zamówienia typowych obróbek blacharskich 127 Formularz zamówienia indywidualnych obróbek blacharskich 128 Atest Higieniczny PZH 129 Certyfikat PN-EN ISO 9001:

3 O FIRMIE O PRODUKCIE WSTĘP Przedstawione w niniejszej publikacji informacje mają za zadanie zaprezentować naszym klientom asortyment i właściwości techniczne paneli termoizolacyjnych z rdzeniem poliuretanowym PUR oraz poliizocyjanurowym PIR. Mając ponad 12-letnie doświadczenie i obszerną wiedzę doskonale znamy potrzeby rynku. Dzięki temu tworzymy produkty i rozwiązania dające naszym klientom prawdziwe korzyści. Gór-Stal jest polską firmą założoną w 2003 roku. Pierwotnie miała wytwarzać i sprzedawać gotowe elementy konstrukcji stalowych. Wzrost popytu na materiały do lekkiej zabudowy obiektów przemysłowych spowodował, że współwłaściciele kupili linię do produkcji płyt warstwowych z rdzeniem poliuretanowym. Jedną z najnowocześniejszych i najbardziej zaawansowanych technologicznie w Europie. Gór-Stal zajmuje się produkcją płyt warstwowych oraz paneli termoizolacyjnych termpir. Płyty warstwowe są powszechnie stosowanym materiałem budowlanym do lekkiej obudowy hal przemysłowych, magazynowych, produkcyjnych, pawilonów i obiektów handlowych, biurowych, budynków administracyjnych, mroźni, chłodni. Od początku istnienia firma intensywnie rozwija się, poszerzając swoją działalność zarówno geograficznie, jak również w zakresie oferowanych produktów. Gór-Stal cieszy się uznaniem klientów w Polsce, Czechach, Austrii, Rumunii, Belgii, Holandii, Luksemburgu, Wielkiej Brytanii, Francji, Niemczech, Estonii, krajach skandynawskich, na Słowacji, Węgrzech, Ukrainie, Litwie, Łotwie. Aktualnie posiadamy dwie fabryki jedną w Gorlicach, drugą w Bochni, w której produkujemy płyty izolacyjne term PIR. Firma Gór-Stal oferuje szeroką gamę nowoczesnych płyt warstwowych ściennych, dachowych oraz chłodniczych z rdzeniem poliuretanowym ( PUR) lub poliizocyjanurowym ( PIR). Płyty warstwowe GORLICKA składają się z dwóch okładzin z blachy stalowej oraz rdzenia konstrukcyjno-izolacyjnego ze sztywnej, bezfreonowej, samogasnącej pianki PUR lub PIR o bardzo dobrej izolacyjności termicznej. Budując z płyt warstwowych, można stworzyć obiekt o doskonałych parametrach izolacyjnych, przy znacznym zmniejszeniu ich grubości i ciężaru. Szybkość i łatwość montażu, możliwość prowadzenia prac nawet w trudnych warunkach atmosferycznych, niskie koszty realizacji inwestycji, łatwość utrzymania czystości ścian, nowoczesność i uniwersalność systemu czynią z płyt warstwowych GORLICKA najlepszy materiał do budowy. Szeroka paleta kolorów oraz zróżnicowany kształt profilowań płyt pozwala na realizacje ambitnych projektów architektonicznych. Firma Gór-Stal pozycję lidera w dziedzinie produkcji płyt warstwowych zawdzięcza wysokiemu zaawansowaniu technologicznemu linii produkcyjnych, doskonale wykwalifikowanemu zespołowi pracowników oraz szczególnej dbałości o jakość swoich produktów. BUDOWA PŁYT W płytach warstwowych GORLICKA wyróżniamy dwa typy rdzeni: piankę poliuretanową ( PUR) lub poliizocyjanurową ( PIR) o gęstości 40 kg/m. Obliczeniowy współczynnik przewodzenia ciepła wynosi: λ=0,022 W/m*K. Wiązania w piankach PUR rozpadają się w temperaturze powyżej 200 C, a zwęglenie podczas palenia wynosi około 20%. Pianki PIR charakteryzują się podwyższoną odpornością na wysokie temperatury. Struktury izocyjanurowe w piankach PIR ulegają rozkładowi w temperaturze powyżej 325 C, a zwęglenie wynosi około 50%. Zwęglona warstwa chroni przed przejściem wysokiej temperatury przez płytę, co w efekcie stanowi skuteczniejszą ochronę przeciwpożarową. Jako okładziny płyt warstwowych GORLICKA stosuje się blachę stalową obustronnie ocynkowaną gatunku S220-S280GD wg PN-EN z organicznym lakierem poliestrowym o grubości powłoki 25 μm. Ze względu na podwyższone wymagania antykorozyjne możliwe jest wykonanie płyt z powłokami dedykowanymi do środowisk C4 i C5 oraz do agresywnych środowisk panujących wewnątrz obiektów. Możliwe użycie stali nierdzewnej w gat Płyty zabezpieczone są folią przed uszkodzeniami mechanicznymi, które mogą powstać w trakcie transportu lub montażu. CERTYFIKATY KATALOG ROZWIĄZAŃ TECHNICZNYCH - INFORMACJE OGÓLNE Płyty warstwowe GORLICKA posiadają następujące certyfikaty i atesty: Certyfikat Systemu Zarządzania Jakości PN-EN ISO 9001:2009 Deklaracje Właściwości Użytkowych CE wg PN - EN 14509:2013 zgodnie z Rozporządzeniem ( UE) nr 305/ płyty warstwowe GORLICKA z rdzeniem ze sztywnej pianki poliuretanowej ( PUR) oraz poliizocyjanurowej ( PIR) w okładzinach z blachy stalowej Atest Higieniczny PZH nr HK/B/0250/01/ dopuszczający do stosowania w obiektach usługowych, handlowych, przemysłowych, branży spożywczej, chłodniczych, mieszkaniowych i użyteczności publicznej, w tym w obiektach służby zdrowia. 2

4 KATALOG ROZWIĄZAŃ TECHNICZNYCH - INFORMACJE OGÓLNE PROGRAM PRODUKCJI Program produkcji systemu płyt warstwowych GORLICKA obejmuje następujące pozycje : Płyty ścienne: GORLICKA S / GORLICKA S GS-PIR (łącznik Standardowy) - o grub. 40, 60, 80 i 100 mm GORLICKA U / GORLICKA U GS-PIR (łącznik Ukryty) - o grub. 60, 80, 100 i 120 mm Płyty dachowe: GORLICKA D / GORLICKA D GS-PIR (łącznik Dachowy) - o grub. 40, 60, 80, 100, 120 i 160 mm Płyty chłodnicze: GORLICKA CH / GORLICKA CH GS-PIR (łącznik Chłodniczy) - o grub. 100, 120, 160 i 200 mm Obróbki blacharskie typowe i na zamówienie wg projektu klienta o maksymalnej długości 6 m. Szczegółowa charakterystyka płyt znajduje się w dalszej części niniejszego opracowania. ZALECENIA TRANSPORTOWE Płyty warstwowe GORLICKA pakowane są w pakiety. Załadunek oraz rozładunek może odbywać się za pomocą wózków widłowych lub dźwigu wyposażonego w odpowiednie zawiesie belkowe, przy czym: jednym wózkiem widłowym można przemieszczać pakiet płyt o długości maksymalnie 8m płyty o długości powyżej 8mnależy rozładować dźwigiem z zawiesiem belkowym przy rozładunku dźwigiem z zawiesiami linowymi stosować rozporki przeciwdziałające zgnieceniu płyt. Transport płyt warstwowych powinien odbywać się w samochodach do tego celu przystosowanych, z zachowaniem następujących warunków: swobodny dostęp z bocznych stron naczepy na całej jej długości w słupkach można ułożyć maksymalnie dwa pakiety płyt podparcie dla pakietu płyt musi być zapewnione na całej długości skrzyni ładunkowej należy zachować odstęp pomiędzy pakietami płyt, skrzynią ładunkową oraz pasami transportowymi samochód musi być wyposażony w pasy do mocowania towaru. Pod pasy mocujące należy podłożyć przekładki elastyczne. Napięte pasy nie mogą powodować odkształcenia płyt. ZALECENIA MONTAŻOWE Producent płyt warstwowych GORLICKA zaleca stosowanie obróbek i łączników dostarczonych razem z płytą w ramach systemu lekkiej obudowy z płyt warstwowych. Przy montażu płyt należy pamiętać, iż: do cięcia płyt i obróbek blacharskich stosować drobnozębne pilarki oraz nożyce do blachy. Nie stosować w tym celu narzędzi ściernych. cięcie płyt i obróbek prowadzić na odpowiednio przygotowanych stanowiskach, tak aby nie uszkodzić powłoki lakierniczej i ocynku folię ochronną z płyt ściągnąć po ich zamontowaniu po zakończonym montażu dokładnie oczyścić powierzchnię płyt, szczególnie z opiłków stali. Typowe rozwiązania montażu płyt przedstawiono w dalszej części opracowania. POMOC TECHNICZNA Przywiązujemy dużą wagę do przyjaznej i profesjonalnej obsługi naszych klientów. Dział techniczny oraz przedstawiciele handlowi służą pomocą projektantom, konstruktorom i wykonawcom w projektowaniu, zamawianiu oraz doradztwie w zakresie zastosowań naszych produktów oraz ich montażu. Klientom oferujemy czynne wsparcie od stadium projektowania aż po montaż. Zapewniamy błyskawiczne doradztwo techniczne i kalkulację kosztów. Proces składania zamówień i realizacji dostaw koordynowany jest przez Dział Obsługi Klienta ( DOK ). Więcej informacji na naszej stronie internetowej: 3

5 Płyta warstwowa ścienna ZASTOSOWANIE GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Płyty ścienne GORLICKA Uoraz GORLICKA UGS-PIR przeznaczone są do wykonywania ścian zewnętrznych osłonowych oraz wewnętrznych działowych w obiektach o konstrukcji szkieletowej. Płyty można montować zarówno w układzie pionowym jak i poziomym, jako jedno i wieloprzęsłowe elementy ścian. Ukryte mocowanie, niewidoczne od strony elewacji sprawia, że płyty te są bardzo atrakcyjne pod względem architektonicznym oraz funkcjonalnym. CECHY FIZYCZNE PŁYT Płyta ścienna GORLICKA U / GORLICKA U GS-PIR produkowana jest w czterech grubościach rdzenia: 60, 80, 100 i 120 mm. Okładziny płyty stanowi blacha stalowa obustronnie ocynkowana wg PN-EN z organicznym lakierem poliestrowym o grubości powłoki 25 μ m. Termoizolacyjnym rdzeniem płyt jest twarda pianka poliuretanowa ( PUR) lub poliizocyjanurowa ( PIR) o gęstości 40 kg/m. Obliczeniowy współczynnik przewodzenia ciepła wynosi: λ=0,022 W/m*K. Szerokość modularna płyty wynosi 1000 mm. Standardowe długości płyt wynoszą od 2,0 m do 12 m. Na specjalne zamówienie klienta dostarczamy płyty krótsze od 2 m i dłuższe od 12 m, przy czym maksymalna długość wynosi, m. Szczelność połączeń płyt zapewnia aplikowana na etapie produkcji poliuretanowa uszczelka PUS. Grubość płyty [mm] Ciężar płyty [kg/m ] 60 10, , , ,13 Szerokość modularna płyty [mm] 1000 Długość płyty typowa/ dostępna [m] 2,0-12,0 / 16,5 Standardowe kolory okładzin w palecie RAL 9002, 9010, , 5010, , 6029, 7016, 7035, 8017 Izolacyjność termiczna płyt jest zależna od grubości rdzenia i scharakteryzowana jest przez współczynnik przenikania ciepła Uc przegrody (podany w poniższej tabeli). Parametry akustyczne określono na podstawie PN-EN ISO Płyty ścienne mogą być stosowane na przegrody o wymaganiach izolacyjności akustycznej mniejszych od podanych poniżej. Odporność na korozję chemiczną - płyty warstwowe GORLICKA mogą być stosowane w środowiskach o kategoriach korozyjności atmosfery C1, C2, C3 wg PN-EN ISO PARAMETRY TECHNICZNE DLA RDZENIA PUR Grubość płyty [mm] Współczynnik Uc [W/m *K] PAKOWANIE I SPEDYCJA Izolacyjność akustyczna Reakcja na ognień Odporność ogniowa PN-EN EN ISO PN-EN PN-EN PN-B-02867:2013: ,39 R W = 23 db NPD 80 0,29 R a1 = 21 db B-s2, do 100 0,23 E15/ EW15 R a2 = 19 db 120 0,19 PARAMETRY TECHNICZNE DLA RDZENIA PIR Warunki wg klasyfikacji Płyty warstwowe GORLICKA pakowane są w pakiety na paletach umożliwiające ich przemieszczanie. Typowa wysokość pakietu wynosi 1000 mm. Liczba płyt w pakiecie zależy od jej grubości. Szczegóły w poniższej tabeli. Grubość płyty [mm] Maksymalna liczba płyt w pakiecie NRO NRO Współczynnik Uc Izolacyjność Reakcja na Odporność Grubość płyty NRO [W/m *K] akustyczna ognień ogniowa [mm] PN-EN EN ISO PN-EN PN-EN PN-B-02867:2013: , ,29 R W = 23 db R a1 = 21 db B-s1, do NPD NRO 100 0,23 R a2 = 20 db 120 0,19 40

6 Program produkcji płyt Gorlicka U / Gorlicka U GS- PIR: Płyta warstwowa ścienna Grubość płyt GORLICKA U / GORLICKA U GS -PIR Profilowanie okładziny zewnętrznej i wewnętrznej (łącznik Ukryty) Skala 1:10 1:1 Grubości płyt 60 mm 80 mm 100 mm mm Profilowanie okładziny zewnętrznej L - Liniowe M - Mikroprofilowanie F - Faliste R - Rowkowe G - Gładkie Profilowanie okładziny wewnętrznej L - Liniowe G - Gładkie 41

7 Płyta warstwowa ścienna TABELE OBCIĄŻEŃ GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Tabele opracowano wg PN-EN dla płyt z rdzeniem PUR, z okładzinami jasnymi o grub. 0,5 mm i temp. wew. T=20 C. Dla innych danych należy przeprowadzić odrębne obliczenia. Przyjęto warunek ugięcia L/100. Minimalna szerokość podpór 40/60 mm. Ilość łączników: 2 na podporę. Szczegółowe tablice dopuszczalnych obciążeń dostępne są w osobnym opracowaniu na stronie internetowej. Tabela dopuszczalnych obciążeń U w układzie jednoprzęsłowym, w kierunku do podpory (parcie). Grubość płyty Obciążenie ze względu na: Maksymalne obciążenia [ kn/m ] przy rozpiętości przęsła [ m ]: 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 SGN ( q d ) 6,443 4,380 2,780 1,920 1,405 1,072 0,845 0,683 0,563 0,472 0,402 SGU ( q k ) 7,918 4,978 3,160 2,182 1,597 1,204 0,859 0,551 0,337 0,193 0,093 SGN ( q d ) 7,030 5,236 4,171 3,1111 2,277 1,738 1,370 1,107 0,913 0,766 0,652 SGU ( q k 8,948 6,665 5,120 3,536 2,588 1,975 1,557 1,195 0,909 0,699 0,499 SGN ( q d ) 7,617 5,673 4,520 3,756 2,849 2,175 1,714 1,386 1,143 0,959 0,816 SGU ( q k ) 9,695 7,222 5,754 4,426 3,239 2,472 1,949 1,575 1,300 1,091 0,913 Tabela dopuszczalnych obciążeń U w układzie jednoprzęsłowym, w kierunku od podpory (ssanie). Grubość płyty Obciążenie ze względu na: Maksymalne obciążenia [ kn/m ] przy rozpiętości przęsła [ m ]: 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 SGN ( q d ) 2,573 1,917 1,527 1,269 1,085 0,948 0,841 0,683 0,563 0,472 0,402 SGU ( q k ) 3,424 2,550 2,032 1,688 1,444 1,219 0,961 0,701 0,524 0,360 0,240 SGN ( q d ) 2,573 1,917 1,527 1,269 1,085 0,948 0,841 0,756 0,687 0,629 0,580 SGU ( q k 3,424 2,550 2,032 1,688 1,444 1,262 1,120 1,007 0,915 0,775 0,610 SGN ( q d ) 2,573 1,917 1,527 1,269 1,085 0,948 0,841 0,756 0,687 0,629 0,580 SGU ( q k ) 3,424 2,550 2,032 1,688 1,444 1,262 1,120 1,007 0,915 0,838 0,773 Tabela dopuszczalnych obciążeń U w układzie wieloprzęsłowym, w kierunku do podpory (parcie). Grubość płyty Obciążenie ze względu na: Maksymalne obciążenia [ kn/m ] przy rozpiętości przęsła [ m ]: 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 SGN ( q d ) 4,031 3,001 2,411 1,826 1,329 1,000 0,773 0,615 0,501 0,417 0,352 SGU ( q k ) 6,070 4,462 3,543 2,555 1,875 1,393 1,077 0,858 0,701 0,583 0,493 SGN ( q d ) 5,316 3,918 3,108 2,580 2,132 1,563 1,197 0,947 0,769 0,638 0,537 SGU ( q k 6,925 5,094 4,033 3,340 2,825 1,698 1,602 1,272 1,036 0,860 0,726 SGN ( q d ) 5,872 4,319 3,422 2,727 2,426 2,120 1,787 1,444 1,191 0,999 0,842 SGU ( q k ) 7,654 5,623 4,446 3,679 3,139 2,739 2,401 1,941 1,576 1,307 1,101 Tabela dopuszczalnych obciążeń U w układzie wieloprzęsłowym, w kierunku od podpory (ssanie). Grubość płyty Obciążenie ze względu na: Maksymalne obciążenia [ kn/m ] przy rozpiętości przęsła [ m ]: 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 SGN ( q ) d 2,191 1,630 1,350 1,090 0,937 0,823 0,733 0,586 0,476 0,393 0,330 SGU ( q ) k 1,781 1,322 1,056 0,881 0,756 0,663 0,590 0,532 0,484 0,444 0,411 SGN ( q ) d 2,157 1,601 1,281 1,071 0,922 0,810 0,723 0,653 0,595 0,547 0,506 SGU ( q k 1,695 1,260 1,010 0,845 0,729 0,641 0,573 0,517 0,472 0,434 0,402 SGN ( q ) d 2,019 1,497 1,203 1,012 0,875 0,773 0,693 0,628 0,574 0,529 0,491 SGU ( q ) k 1,670 1,236 0,990 0,829 0,715 0,630 0,563 0,510 0,466 0,428 0,397 42

8 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Przykładowe detale obudowy z płyt warstwowych GORLICKA U / GORLICKA U GS-PIR Szczegół zamka i złącza płyt 44 Detal mocowania płyt, podkładka mocująca PM1 45 UKŁAD PIONOWY mocowania płyt Szczegół mocowania płyty przy belce podwalinowej - wariant I 46 Szczegół mocowania płyty przy belce podwalinowej - wariant II 47 Szczegół montażu płyt na posadzce 48 Szczegół połączenia płyty z murem 49 Szczegół połączenia płyt w narożniku - wariant I 50 Szczegół połączenia płyt w narożniku - wariant II 51 Detal połączenia płyt w narożniku o dowolnym kącie 52 Szczegół dylatacji konstrukcji budynku 53 Detal słupka przemysłowej bramy rolowanej - wariant I 54 Detal nadproża przemysłowej bramy rolowanej - wariant I 55 Osadzenie okna w płycie warstwowej - wariant I - przekrój pionowy 56 Osadzenie okna w płycie warstwowej - wariant I - przekrój poziomy 57 Osadzenie okna w płycie warstwowej - wariant II - przekrój pionowy 58 Osadzenie okna w płycie warstwowej - wariant II - przekrój poziomy 59 UKŁAD POZIOMY mocowania płyt Szczegół mocowania płyty przy belce podwalinowej - wariant I 60 Szczegół mocowania płyty przy belce podwalinowej - wariant II 61 Szczegół mocowania płyty przy belce podwalinowej - wariant III 62 Szczegół montażu płyt na posadzce 63 Szczegół połączenia płyt w narożniku 64 Detal połączenia płyt w narożniku o dowolnym kącie 65 Szczegół połączenia płyty z murem 66 Szczegół mocowania płyty na podporze żelbetowej 67 Szczegół mocowania płyty na podporze skrajnej 68 Szczegół mocowania płyty na podporze pośredniej 69 Detal słupka przemysłowej bramy rolowanej 70 Detal nadporoża przemysłowej bramy rolowanej 71 Osadzenie okna w płycie warstwowej - wariant I - przekrój pionowy 72 Osadzenie okna w płycie warstwowej - wariant I - przekrój poziomy 73 Osadzenie okna w płycie warstwowej - wariant II - przekrój pionowy 74 Osadzenie okna w płycie warstwowej - wariant II - przekrój poziomy 75 43

9 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Kształt zamka płyty Detal złącza płyt Skala 1:2 Kształt zamka płyt Detal łączenia płyt 44

10 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Detal mocowania płyt Podkładka mocująca PM1 Skala 1:2 Detal mocowania płyt Przekrój A-A Podkładka PM1 LEGENDA: 1. Płyta ścienna GORLICKA S / GORLICKA S GS-PIR 2. Łącznik samowiercący do mocowania płyt warstwowych 3. Podkładka mocująca PM1 4. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Rygiel wg projektu konstrukcji UWAGA: Każdą płytę należy mocować do konstrukcji dwoma łącznikami 45

11 Płyta warstwowa ścienna GORLICKA U/ GORLICKA UGS -PIR (łącznik Ukryty) Pionowy układ płyt Szczegół mocowania płyty przy belce podwalinowej Wariant I Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Profil cokołowy wg projektu konstrukcji 3. Belka podwalinowa z izolacją i ociepleniem wg projektu architektury 4. Okapnik OB Obróbka maskująca OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Impregnowana uszczelka poliuretanowa 8. Łącznik samowiercący do mocowania płyt warstwowych 9. Podkładka mocująca PM1 10. Nit szczelny jednostronny 4,8 x 9,5 46

12 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Szczegół mocowania płyty przy belce podwalinowej Wariant II Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Profil cokołowy wg projektu konstrukcji 3. Belka podwalinowa z izolacją i ociepleniem wg projektu architektury 4. Okapnik OB-13 (przedłużony) 5. Obróbka maskująca OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Impregnowana uszczelka poliuretanowa 8. Łącznik samowiercący do mocowania płyt warstwowych 9. Podkładka mocująca PM1 10. Nit szczelny jednostronny 4,8 x 9,5 47

13 Płyta warstwowa ścienna Pionowy układ płyt Szczegół montażu płyt na posadzce GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ceownik rozpoczynająca - OB Obróbka maskująca OB Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 5. Łącznik samowiercący do mocowania płyt warstwowych 6. Nit szczelny jednostronny 4,8 x 9,5 7. Stalowy kołek rozporowy szybkiego montażu 48

14 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Szczegół połączenia płyty z murem Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Mur i ryglówka wg projektu konstrukcji 3. Obróbka maskująca OB Obróbka narożnika wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Nit szczelny jednostronny 4,8 x 9,5 49

15 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Szczegół połączenia płyty w narożniku Wariant I Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup stalowy i ryglówka wg projektu konstrukcji 3. Obróbka narożna OB Obróbka narożna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 50

16 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Szczegół połączenia płyty w narożniku Wariant II Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup stalowy i ryglówka wg projektu konstrukcji 3. Obróbka narożna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 6. Łącznik samowiercący do mocowania płyt warstwowych 7. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 51

17 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Detal połączenia płyt w narożniku o dowolnym kącie Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Obróbka narożna OB Obróbka narożna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Poliuretanowa pianka montażowa 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Nit szczelny jednostronny 4,8 x 9,5 52

18 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Szczegół dylatacji konstrukcji budynku Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słupy stalowe i ryglówka wg projektu konstrukcji 3. Obróbka dylatacyjna indywidualna 4. Obróbka maskująca OB Izolacja termiczna wykonana na montażu 6. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Nit szczelny jednostronny 4,8 x 9,5 53

19 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Detal słupka przemysłowej bramy rolowanej Skala 1:3 Pionowy układ płyt Detal słupka przemysłowej bramy rolowanej LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słupy stalowe i ryglówka wg projektu konstrukcji 3. Brama przemysłowa 4. Obróbka bramowa OB Izolacja termiczna wykonana na montażu 6. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Nit szczelny jednostronny 4,8 x 9,5 54

20 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Detal nadproża przemysłowej bramy rolowanej Skala 1:5 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Brama przemysłowa 4. Okapnik OB Obróbka maskująca OB Obróbka maskująca indywidualna 7. Izolacja termiczna wykonana na montażu 8. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 9. Łącznik samowiercący do mocowania płyt warstwowych 10. Podkładka montażowa PM1 11. Nit szczelny jednostronny 4,8 x 9,5 12. Nit zwykły jednostronny 4,8 x 15,1 (do konstrukcji) 55

21 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Osadzenie okna w płycie warstwowej Wariant I - przekrój pionowy Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Okno PCV lub aluminiowe z uchwytem i łącznikiem mocującym 4. Okapnik OB Parapet OB Obróbka blacharska usztywniająca OB Narożnik wewnętrzny indywidualny 8. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 9. Polietylenowa pianka montażowa 10. Łącznik samowiercący do mocowania płyt warstwowych 11. Nit szczelny jednostronny 4,8 x 9,5 12. Nit zwykły jednostronny 4,8 x 15,1 (do konstrukcji) 13. Uszczelniacz silikonowy neutralny 56

22 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Pionowy układ płyt Osadzenie okna w płycie warstwowej Wariant I - przekrój poziomy Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Okno PCV lub aluminiowe z uchwytem i łącznikiem mocującym 4. Obróbka blacharska maskująca indywidualna 5. Narożnik wewnętrzny indywidualny 6. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Polietylenowa pianka montażowa 8. Nit szczelny jednostronny 4,8 x 9,5 9. Nit zwykły jednostronny 4,8 x 15,1 (do konstrukcji) 57

23 Płyta warstwowa ścienna Pionowy układ płyt Osadzenie okna w płycie warstwowej Wariant II - przekrój pionowy GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Okno PCV lub aluminiowe z profilem mocującym 3. Okapnik OB-11 (opcja) 4. Dodatkowa obróbka na łączeniu płyt 5. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 6. Nit szczelny jednostronny 4,8 x 9,5 7. Uszczelniacz silikonowy neutralny 58

24 Płyta warstwowa ścienna Pionowy układ płyt Osadzenie okna w płycie warstwowej Wariant II - przekrój poziomy GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Okno PCV lub aluminiowe z profilem mocującym 3. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 59

25 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR Poziomy układ płyt Szczegół mocowania płyty przy belce podwalinowej Wariant I (łącznik Ukryty) Skala 1:3 W przęśle Na podporze LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Elementy konstrukcyjne wg projektu architektury oraz ocieplenie wykonane po montażu płyty 3. Kątownik rozpoczynający OB Obróbka narożna wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Podkładka mocująca PM1 9. Stalowy kołek rozporowy szybkiego montażu 10.Nit szczelny jednostronny 4,8 x 9,5 60

26 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR Poziomy układ płyt Szczegół mocowania płyty przy belce podwalinowej Wariant II W przęśle (łącznik Ukryty) Skala 1:3 Na podporze LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Elementy konstrukcyjne wg projektu architektury oraz ocieplenie wykonywane po montażu płyty 3. Zetownik rozpoczynający OB Obróbka narożna wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Podkładka mocująca PM1 9. Stalowy kołek rozporowy szybkiego montażu 10. Nit szczelny jednostronny 4,8 x 9,5 61

27 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR Poziomy układ płyt Szczegół mocowania płyty przy belce powalinowej Wariant III (łącznik Ukryty) Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Elementy konstrukcyjne wg projektu architektury oraz ocieplenie wykonywane po montażu płyty 3. Ceownik rozpoczynający OB Okapnik OB Obróbka usztywniająca OB-15a 6. Obróbka narożna wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 8. Poliuretanowa pianka montażowa 9. Łącznik samowiercący do mocowania płyt warstwowych 10. Podkładka mocująca PM1 11. Stalowy kołek rozporowy szybkiego montażu 12. Nit szczelny jednostronny 4,8 x 9,5 13. Uszczelniacz silikonowy neutralny 62

28 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Szczegół montażu płyt na posadzce Skala 1:3 W przęśle Na podporze LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup stalowy wg projektu konstrukcji 3. Obróbka narożna wewnętrzna OB Obróbka maskująca połączenia płyt 5. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Izolacja termiczna wykonana na montażu 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Nit szczelny jednostronny 4,8 x 9,5 9. Stalowy kołek rozporowy szybkiego montażu 63

29 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Szczegół połączenia płyt w narnożniku Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup stalowy wg projektu konstrukcji 3. Obróbka narożna wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 6. Łącznik samowiercący do mocowania płyt warstwowych 7. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 64

30 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR Poziomy układ płyt Detal połączenia płyt w narożniku o dowolnym kącie (łącznik Ukryty) Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup stalowy wg projektu konstrukcji 3. Obróbka narożna wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 6. Łącznik samowiercący do mocowania płyt warstwowych 7. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 65

31 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Szczegół połączenia płyty z murem Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Mur i słup wg projektu konstrukcji 3. Obróbka blacharska maskująca OB Obróbka narożna wewnętrzna OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 6. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 66

32 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Szczegół mocowania płyt na podporze żelbetowej Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup żelbetowy wg projektu konstrukcji 3. Obróbka blacharska maskująca OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 6. Łącznik mocujący płyty warstwowe do betonu 7. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 67

33 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Szczegół mocowania płyt na podporze skrajnej Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup wg projektu konstrukcji 3. Obróbka blacharska maskująca OB Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 6. Łącznik samowiercący do mocowania płyt warstwowych 7. Podkładka mocująca PM1 8. Nit szczelny jednostronny 4,8 x 9,5 68

34 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Szczegół mocowania płyt na podporze pośredniej Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup wg projektu konstrukcji 3. Obróbka blacharska maskująca 4. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 5. Łącznik samowiercący do mocowania płyt warstwowych 6. Nit szczelny jednostronny 4,8 x 9,5 69

35 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Detal słupka przemysłowej bramy rolowanej Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Słup stalowy wg projektu konstrukcji 3. Brama przemysłowa 4. Obróbka bramowa indywidualna 5. Izolacja termiczna wykonana na montażu 6. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Łącznik samowiercący do mocowania płyt warstwowych 8. Podkładka mocująca PM1 9. Nit szczelny jednostronny 4,8 x 9,5 70

36 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Detal nadproża przemysłowej bramy rolowanej Skala 1:5 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Brama przemysłowa 4. Obróbka maskująca indywidualna 5. Obróbka maskująca indywidualna 6. Izolacja termiczna wykonana na montażu 7. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 8. Łącznik samowiercący do mocowania płyt warstwowych 9. Nit szczelny jednostronny 4,8 x 9,5 10. Nit zwykły jednostronny 4,8 x 15,1 (do konstrukcji) 71

37 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Osadzenie okna w płycie warstwowej Wariant I - przekrój pionowy Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Okno PCV lub aluminiowe z uchwytem i łącznikiem mocującym 4. Okapnik OB-11 (opcja) 5. Okapnik OB Parapet OB Obróbka blacharska usztywniająca OB Narożnik wewnętrzny indywidualny 9. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 10.Politylenowa pianka montażowa 11. Łącznik samowiercący do mocowania płyt warstwowych 12. Nit szczelny jednostronny 4,8 x 9,5 13. Nit zwykły jednostronny 4,8 x 15,1 (do konstrukcji) 14. Uszczelniacz silikonowy neutralny 72

38 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Osadzenie okna w płycie warstwowej Wariant I - przekrój poziomy Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Ryglówka wg projektu konstrukcji 3. Okno PCV lub aluminiowe z uchwytem i łącznikiem mocującym 4. Obróbka blacharska maskująca indywidualna 5. Narożnik wewnętrzny indywidualny 6. Taśma uszczelniająca polietylenowa, samoprzylepna ( PES) 7. Polietylenowa pianka montażowa 8. Łącznik samowiercący do mocowania płyt warstwowych 9. Podkładka mocująca PM1 10. Nit szczelny jednostronny 4,8 x 9,5 11. Nit zwykły jednostronny 4,8 x 15,1 (do konstrukcji) 73

39 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Osadzenie okna w płycie warstwowej Wariant II - przekrój pionowy Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Okno PCV lub aluminiowe z profilem mocującym 3. Okapnik OB-11 (opcja) 4. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 5. Nit szczelny jednostronny 4,8 x 9,5 6. Uszczelniacz silikonowy neutralny 74

40 Płyta warstwowa ścienna GORLICKA U / GORLICKA U GS -PIR (łącznik Ukryty) Poziomy układ płyt Osadzenie okna w płycie warstwowej Wariant II - przekrój poziomy Skala 1:3 LEGENDA: 1. Płyta ścienna GORLICKA U / GORLICKA U GS-PIR 2. Okno PCV lub aluminiowe z profilem mocującym 3. Impregnowana uszczelka poliuretanowa ( PURS) lub pianka montażowa 75

41 Montaż płyt warstwowych GORLICKA Wolny od uszkodzeń montaż płyt warstwowych za pomocą próżniowych podnośników VIAVAC Uwaga! Poniższe rysunki są poglądowe i przedstawiają tylko przykładowe konfiguracje maszyn. Maksymalna nośność maszyn Viavac = 1000 kg. Maszyny nie mają ograniczeń co do długości podnoszonej płyty. Zastosowanie: do montażu płyt dachowych oraz ściennych w układzie pionowym i poziomym. Dobór konkretnego urządzenia z oferty VIAVAC zależy od rodzaju i rozpiętości podnoszonego materiału oraz specyfiki konkretnego montażu. Aby wyeliminować ryzyko uszkodzenia płyty podczas jej przenoszenia należy zawsze stosować się do instrukcji udzielanej przez odpowiednio przeszkolony dział techniczny przedsiębiorstwa zajmującego się wynajmem maszyn VIAVAC. Dlatego po szczegółowe informacje dotyczące doboru maszyn oraz instrukcję do konkretnego montażu należy zgłosić się do firmy VIAVAC telefonicznie: lub przez stronę internetową Rys. nr 1. Montaż poziomy płyty ściennej za pomocą maszyny GlassBoy 1a. Ułożenie maszyny i przyssanie do płyty 1b. Podnoszenie maszyny wraz z płytą Copyright VIAVAC 96

42 Montaż płyt warstwowych GORLICKA 1c. Zmiana kąta maszyny i transport płyty do miejsca montażu 1d. Montaż płyty na ścianie i odessanie maszyny Copyright VIAVAC 97

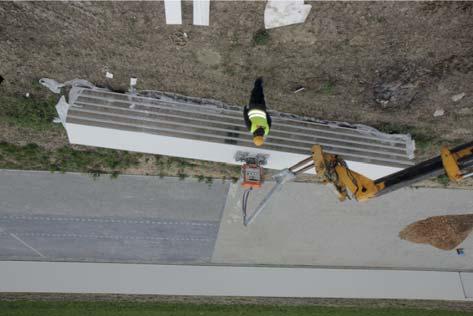

43 Montaż płyt warstwowych GORLICKA Rys. nr 2. Montaż poziomy płyty ściennej za pomocą maszyny CladBoy 2a. Ułożenie maszyny i przyssanie do płyty 2b. Podnoszenie maszyny wraz z płytą Copyright VIAVAC 98

44 Montaż płyt warstwowych GORLICKA 2c. Zmiana kąta maszyny i transport płyty do miejsca montażu 2d. Montaż płyty na ścianie i odessanie maszyny Copyright VIAVAC 99

45 Montaż płyt warstwowych GORLICKA Rys. nr 3. Montaż pionowy płyty ściennej za pomocą maszyny GlassBoy 3a. Ułożenie maszyny i przyssanie do płyty 3b. Podnoszenie maszyny wraz z płytą Copyright VIAVAC 100

46 Montaż płyt warstwowych GORLICKA 3c. Zmiana kąta maszyny i transport do miejsca montażu 3d. Montaż płyty na ścianie i odessanie maszyny Copyright VIAVAC 101

47 Montaż płyt warstwowych GORLICKA Rys. nr 4. Montaż pionowy płyty ściennej za pomocą maszyny CladBoy 4a. Ułożenie maszyny i przyssanie płyty 4b. Podnoszenie maszyny wraz z płytą Copyright VIAVAC 102

48 Montaż płyt warstwowych GORLICKA 4c. Zmiana kąta maszyny i transport płyty do miejsca montażu 4d. Montaż płyty na ścianie i odessanie maszyny Copyright VIAVAC 103

49 Montaż płyt warstwowych GORLICKA Rys. nr 5. Przykładowa konfiguracja maszyny CladBoy do pionowego montażu długich płyt Copyright VIAVAC 104

50 Montaż płyt warstwowych GORLICKA Rys. nr 6. Przykładowa konfiguracja maszyny CladBoy do poziomego montażu długich płyt Copyright VIAVAC 105

51 Montaż płyt warstwowych GORLICKA Rys. nr 7. Montaż płyty dachowej za pomocą maszyny CladBoy 7a. Ułożenie maszyny i przyssanie do płyty Copyright VIAVAC 106

52 Montaż płyt warstwowych GORLICKA 7b. Montaż płyty na dachu i odessanie maszyny Copyright VIAVAC 107

53 Katalog obróbek blacharskich AKCESORIA Uzupełnienie systemu lekkiej obudowy z płyt warstwowych blacharskie, łączniki oraz taśmy uszczelniające. GORLICKA stanowią obróbki OBRÓBKI BLACHARSKIE Firma Gór-Stal posiada maszynę profilującą, która pozwala na wykonanie obróbek z blachy o grubości do 1.25 mm, o maksymalnej długości 6 m, w kształtach znajdujących się w katalogu lub wg indywidualnego projektu zamawiającego. Dostępne grubości oraz kolory blach przedstawiono w poniższej tabeli. Obróbki zabezpieczone są foliowaniem na czas transportu. Grubość blachy [mm] Ciężar blachy [kg/m ] Długość obróbek typowych [m] Długość obróbek dostępna [m] Standardowe kolory blach w palecie RAL 0,50 4,00 0,70 6,00 6,0 1,0-6,0 9002, 9010, 9006, 9007, 5010, 1015, 3000, 6029, 7016 USZCZELKI ŁĄCZNIKI 1,00 8,00 ocynk Dostarczamy taśmy uszczelniające przedstawione w rozwiązaniach technicznych w niniejszym katalogu oraz w innych wymiarach na specjalne życzenie klienta: samoprzylepne poliuretanowe ( PUS, PURS), polietylenowe ( PES) i butylowe. Płyty warstwowe GORLICKA można mocować do konstrukcji stalowych, żelbetowych i drewnianych za pomocą dedykowanych do tego łączników. Łączniki systemowe przedstawiono w poniższych tabelkach. Rodzaj połączenia Wymiary łącznika [mm] Rodzaj i grubość płyty warstwowej [mm] Wymiary łącznika [mm] montaż płyt warstwowych do konstrukcji stalowych i drewnianych wkręty samowiercące z podkładką - długości minimalne wg tabeli obok ścienna S 40 wkręt 6, 3/5, 5 x wkręt 6, 3/5, 5 x wkręt 6, 3/5, 5 x montaż płyt warstwowych do konstrukcji żelbetowych wkręty do podłoża betonowego z uszczelką 6, 3/6, 0 x wkręt 6, 3/5, 5 x wkręt 6, 3/5, 5 x montaż obróbek do płyty warstwowej wkręt 4, 2 x nit szczelny 4,8 x 9,5 ścienna U 80 wkręt 6, 3/5, 5 x wkręt 6, 3/5, 5 x wkręt 6, 3/5, 5 x montaż obróbek do konstrukcji cienkościennych wewnątrz obiektu wkręt 4, 8 x nit zwykły 4,8 x 15,1 dachowa D 40/80 wkręt 6, 3/5, 5 x /100 wkręt 6, 3/5, 5 x /120 wkręt 6, 3/5, 5 x /140 wkręt 6, 3/5, 5 x estetyczne wykończenie kapturki w kolorze płyty 120/160 wkręt 6,3/5,5 x /200 wkręt 6,3/5,5 x

54 Katalog obróbek blacharskich Obróbka OB-01 narożnik zewnętrzny 1 OB-01/ ,97 2 OB-01/ ,17 3 OB-01/ , OB-01/ ,77 5 OB-01/ ,17 6 OB-01/ ,57 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-01/ S=... / α=... / L=... 8 OB-01/ S1=... / S2=... α=... / L=... Wariant II Wariant I min. 50 min. 50 Obróbka OB-02 narożnik wewnętrzny Lp. Symbol S [mm] α [ ] L [mm] Waga [kg] 1 OB-02/ ,97 2 OB-02/ ,17 3 OB-02/ , OB-02/ ,77 5 OB-02/ ,17 6 OB-02/ ,57 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-02/ S=... / α=... / L=... 8 OB-02/ S1=... / S2=... α=... / L=... Wariant II Wariant I min. 50 min

55 Katalog obróbek blacharskich Obróbka OB-03 narożnik zewnętrzny maskujący łączniki 1 OB-03/ ,59 2 OB-03/ ,55 3 OB-03/ , OB-03/ ,47 5 OB-03/ ,43 6 OB-03/ ,39 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-03/ S=... / α=... / L=... 8 OB-03/ S1=... / S2=... α=... / L=... Obróbka OB-03a narożnik zewnętrzny maskujący łączniki (alternatywna dla OB-03) 1 OB-03a/ ,97 2 OB-03a/ ,93 3 OB-03a/ ,89 4 OB-03a/ ,85 5 OB-03a/ ,81 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 6 OB-03a/ S=... / α=... / L=... 7 OB-03a/ S1=... / S2=... α=... / L=... Obróbka OB-03b narożnik zewnętrzny maskujący łączniki (alternatywna dla OB-03) 1 OB-03b/ ,88 2 OB-03b/ ,86 3 OB-03b/ , OB-03b/ ,76 5 OB-03b/ ,72 6 OB-03b/ ,68 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-03b/ S=... / α=... / L=... 8 OB-03b/ S1=... / S2=... α=... / L=

56 Katalog obróbek blacharskich Obróbka OB-04 narożnik wewnętrzny maskujący łączniki 1 OB-04/ ,85 2 OB-04/ ,80 3 OB-04/ ,25 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 4 OB-04/ S=... / α=... / L=... 5 OB-04/ S1=... /S2=... / α=... / L=... Obróbka OB-05 narożnik wewnętrzny maskujący przy posadzce 1 OB-05/ , OB-05/ ,34 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 3 OB-05/ S=... / α=.../ L=... Obróbka OB-06 narożnik wewnętrzny maskujący przy posadzce 1 OB-06/ ,98 Nietypowa z blachy o grub. 0,5 lub 0,7 mm min OB-06/ S=... / α=.../ L=

57 Katalog obróbek blacharskich Obróbka OB-07 narożnik maskujący 1 OB-07/ ,81 Nietypowa z blachy o grub. 0,5 lub 0,7 mm min OB-07/ S=... / α=.../ L=... Obróbka OB-08 narożnik wewnętrzny maskujący przy podwalinie 1 OB ,72 Obróbka OB-09 narożnik wewnętrzny maskujący przy podwalinie 1 OB-09/ , OB-09/ ,88 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 3 OB-09/ S=... / L=

58 Katalog obróbek blacharskich Obróbka OB-10 okapnik ścienny wąski 1 OB ,77 Obróbka OB-11 okapnik ścienny szeroki 1 OB ,13 Obróbka OB-12 okapnik ścienny 1 OB ,29 113

59 Katalog obróbek blacharskich Obróbka OB-13 okapnik cokołowy 1 OB-13/ ,48 2 OB-13/ , OB-13/ ,44 4 OB-13/ ,92 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 5 OB-13/ S=... / α=.../ L=... Obróbka OB-14 okapnik cokołowy mały 1 OB ,28 Obróbka OB-15 okapnik cokołowy z usztywnieniem OB-15 + OB-15a 1 OB-15/ ,53 OB-15: Okapnik 2 OB-15/ ,00 3 OB-15/ ,48 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 4 OB-15/ S=... / L=... 5 OB-15a/ ,14 6 OB-15a/ ,62 7 OB-15a/ ,10 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 8 OB-15a/ S=... / L=... OB-15a: Usztywnienie Obróbka OB-16 listwa usztywniająca podparapetowa 1 OB-16/ ,40 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 2 OB-16/ S=... / L=

60 Katalog obróbek blacharskich Obróbka OB-17 maskująca połączenie płyt 1 OB-17/ ,18 2 OB-17/ ,66 3 OB-17/ ,14 4 OB-17/ , OB-17/ ,09 6 OB-17/ ,57 7 OB-17/ ,05 8 OB-17/ ,53 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 9 OB-17/ S=... / L=... Obróbka OB-17a maskująca połączenie płyt (alternatywna dla OB-17) 1 OB-17a/ ,07 2 OB-17a/ , OB-17a/ ,03 4 OB-17a/ ,51 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 5 OB-17a/ S=... / L=... Obróbka OB-17b maskująca połączenie płyt (alternatywna dla OB-17) 1 OB-17b/ ,31 2 OB-17b/ , OB-17b/ ,27 4 OB-17b/ ,75 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 5 OB-17b/ S=... / L=

61 Katalog obróbek blacharskich Obróbka OB-18 maskująca 1 OB-18/ ,74 2 OB-18/ ,97 3 OB-18/ ,45 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 4 OB-18/ S=... / L=... min. 90 Obróbka OB-19 maskująca lp. Symbol S [mm] α [ ] L [mm] Masa [kg] 1 OB-19/ ,13 2 OB-19/ ,62 3 OB-19/ ,09 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 4 OB-19/ S=... / L=... Obróbka OB-2maskująca nadproże bramy Nietypowa z blachy o grub. 0,5 lub 0,7 mm 1 OB-20/ S=... / L=

62 Katalog obróbek blacharskich Obróbka OB-2maskująca słupek bramowy Nietypowa z blachy o grub. 0,5 lub 0,7 mm 1 OB-21/ S=... / L=... =4,49+0,024 S Obróbka OB-21maskująca słupek bramowy (alternatywna dla OB-21) Nietypowa z blachy o grub. 0,5 lub 0,7 mm 1 OB-21a/ S=... / L=6000 =5,93+0,024 S Obróbka OB-21maskująca słupek bramowy (alternatywna dla OB-21) Nietypowa z blachy o grub. 0,5 lub 0,7 mm 1 OB-21b/ S=... / L= 6000 =5,93+0,024 S 117

63 Katalog obróbek blacharskich Obróbka OB-2kalenicowa górna Lp. Symbol S [mm] α [ ] L [mm] Masa[kg] 1 OB-22/ wg zamówienia 8,25 2 OB-22/ ,17 3 OB-22/ ,57 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 4 OB-22/ S=... / L= 6000 Obróbka OB-2kalenicowa dolna 1 OB-23/ ,71 2, OB-23/ ,30 2,97 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 3 OB-23/ S=... / L= 6000 Obróbka OB-2okapowa boczna 1 OB-24/ ,30 2 OB-24/ ,78 3 OB-24/ , OB-24/ ,74 5 OB-24/ ,22 6 OB-24/ ,18 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 8 OB-24/ S=... / L=

64 Katalog obróbek blacharskich Obróbka OB-2ceownik podrynnowy Typowa z blachy o grub. 1 mm 1 OB-25/ ,20 2 OB-25/ ,16 3 OB-25/ ,12 α OB-25/ ,08 5 OB-25/ ,04 6 OB-25/ ,96 UWAGA! Przy dachach powyżej α > 7 konieczny jest indywidualny projekt obróbki Obróbka OB-2zetownik podrynnowy Typowa z blachy o grub. 1 mm 1 OB-26/ ,20 2 OB-26/ ,16 3 OB-26/ ,12 α OB-26/ ,08 5 OB-26/ ,04 6 OB-26/ ,91 UWAGA! Przy dachach powyżej α > 7 konieczny jest indywidualny projekt obróbki Obróbka OB-26zetownik podrynnowy (alternatywna dla OB-26) 1 OB-26a/ ,04 α OB-26a/ ,00 UWAGA! Przy dachach powyżej α > 7 konieczny jest indywidualny projekt obróbki 119

65 Katalog obróbek blacharskich Obróbka OB-2bariera śniegowa - okapnik 1 OB ,66 Obróbka OB-27bariera śniegowa połaciowa (alternatywna dla OB-27) 1 OB-27A ,03 Obróbka OB-2kalenicowa grzebieniowa 1 OB ,19 120

66 Katalog obróbek blacharskich Obróbka OB-2połaciowa maskująca lp. Symbol S [mm] α [ ] L [mm] Masa [kg] 1 OB-29/ ,52 α OB-29/ ,72 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 3 OB-29/ S=.../ α=... / L= 6000 Obróbka OB-3połaciowa maskująca 1 OB-30/ ,00 α OB-30/ ,20 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 3 OB-30/S=.../ α=... / L=... Obróbka OB-3szczytowa dachu 1 OB-31/ ,62 2 OB-31/ ,10 3 OB-31/ , OB-31/ ,06 5 OB-31/ ,53 6 OB-31/ ,50 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-31/ S=... / α=... / L=... UWAGA! Przy dachach powyżej α > 7 konieczny jest indywidualny projekt obróbki 121

67 Katalog obróbek blacharskich Obróbka OB-3szczytowa dachu 1 OB-32/ ,84 2 OB-32/ ,32 3 OB-32/ , OB-32/ ,29 5 OB-32/ ,77 6 OB-32/ ,73 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-32/ S=... / α=... / L=... UWAGA! Przy dachach powyżej α > 7 konieczny jest indywidualny projekt obróbki Obróbka OB-32szczytowa dachu (alternatywna dla OB-32) 1 OB-32a/ ,06 2 OB-32a/ ,54 3 OB-32a/ , OB-32a/ ,50 5 OB-32a/ ,98 6 OB-32a/ ,94 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 7 OB-32a/ S=... / α=... / L=... UWAGA! Przy dachach powyżej α > 7 konieczny jest indywidualny projekt obróbki Obróbka OB-3okapnik przyrynnowy 1 OB ,40 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 2 OB-33 / L=

68 Katalog obróbek blacharskich Obróbka OB-3attykowy ściany - wariant I 1 OB-34/ ,10 2 OB-34/ ,58 3 OB-34/ ,06 4 OB-34/ ,54 5 OB-34/ ,02 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 6 OB-34/ S=... / α=... / L=... Obróbka OB-3attykowy ściany - wariant II 1 OB-35/ ,56 2 OB-35/ ,04 3 OB-35/ ,52 4 OB-35/ ,00 5 OB-35/ ,48 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 6 OB-35/ S=... / α =.../ L=... Obróbka OB-3zamykająca płytę 1 OB-36/ ,03 2 OB-36/ ,51 3 OB-36/ ,99 4 OB-36/ ,47 5 OB-36/ ,95 6 OB-36/ ,91 7 OB-36/ ,87 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 8 OB-36/ S =... / L =

69 Katalog obróbek blacharskich Obróbka OB-3parapet okienny 1 OB-37/ ,04 2 OB-37/ , OB-37/ ,00 4 OB-37/ ,48 Nietypowa z blachy o grub. 0,5 lub 0,7 mm 5 OB-37/ S=... / L=... Obróbka OB-3rozpoczynająca dla płyt S Typowa z blachy o grub. 1 mm 1 OB-38/ ,24 2 OB-38/ ,20 3 OB-38/ ,16 Obróbka OB-3rozpoczynająca dla płyt U Typowa z blachy o grub. 1 mm 1 OB-39/ ,66 2 OB-39/ , OB-39/ ,58 4 OB-39/ ,54 124

70 Katalog obróbek blacharskich Obróbka OB-4rozpoczynająca Typowa z blachy o grub. 1 mm 1 OB-40/ ,14 2 OB-40/ ,10 3 OB-40/ ,06 Obróbka OB-4rozpoczynająca Typowa z blachy o grub. 1 mm 1 OB-41/ ,94 2 OB-41/ , OB-41/ ,86 4 OB-41/ ,82 Obróbka OB-4rozpoczynająca Typowa z blachy o grub. 1 mm 1 OB-42/ ,81 2 OB-42/ ,77 3 OB-42/ ,73 4 OB-42/ ,69 5 OB-42/ ,65 6 OB-42/ ,57 7 OB-42/ ,50 Nietypowa z blachy ocynkowanej o grub. 1 mm 8 OB-42/ S =... / L =

71 FORMULARZ ZAMÓWIENIA PŁYT WARSTWOWYCH Warunki Handlowe Formularz zamówienia PŁYT WARSTWOWYCH ZAMÓWIENIE nr... z dnia... DOSTAWCA: (nazwa i adres firmy, tel./fax, NIP) Tel./Fax: Nr konta: Handlowiec: ZAMAWIAJĄCY (nazwa i adres firmy, tel./fax, NIP) Sposób zapłaty: Zadatek (%): płatny do: Termin zapłaty całości Limit kredytowy: Uwagi: Handlowiec: UWAGI: MIEJSCE DOSTAWY (odbiorca, ulica, nr, kod, miejscowość, tel./fax) Typ płyty: GORLICKA S GORLICKA U GORLICKA D GORLICKA CH GORLICKA SGS-PIR GORLICKA UGS-PIR GORLICKA DGS-PIR GORLICKA CH GS-PIR L.P. Podpis zamawiającego: Grubość płyty [mm]: Profilacja płyty: L - Liniowa M - Mikroprofilowana F - Falista R - Rowkowana T - Trapezowa G - Gładkie Szerokość płyty [mm]: Kolor RAL Ilość Cena netto: Jedn./wartość zewn. wewn. zewn. wewn. dł. [m] szt. zł/m 2 zł Razem: 2 [m ]: [zł]: 126

72 Formularz zamówienia TYPOWYCH OBRÓBEK BLACHARSKICH ZAMÓWIENIE nr... z dnia... DOSTAWCA: (nazwa i adres firmy, tel./fax, NIP) Tel./Fax: Nr konta: Handlowiec: Warunki Handlowe Sposób zapłaty: Zadatek (%): Termin zapłaty całości Limit kredytowy: Uwagi: ZAMAWIAJĄCY (nazwa i adres firmy, tel./fax, NIP) Podpis zamawiającego: płatny do: MIEJSCE DOSTAWY (odbiorca, ulica, nr, kod, miejscowość, tel./fax) Długość obróbek: 6 m Domyślnie przyjmuje się α = 90 Kształt obróbek wg katalogu technicznego DO ZAMÓWIENIA PŁYT WARSTOWYCH nr... z dnia... Symbol S [mm] α [ ] Grubość Długość[mm] Ilość [szt.] Masa całkow. Kolor RAL OB - 01 OB - 02 OB - 03 OB - 03a OB - 03b OB - 04 OB OB - 06 OB - 07 OB OB OB OB OB OB - 13 OB OB OB - 15a - OB OB OB - 17a - OB - 17b - OB OB OB OB OB - 21a - OB - 21b - OB - 22 OB - 23 OB OB - 25 OB - 26 OB - 26a OB OB OB - 29 OB - 30 OB - 31 OB - 32 OB - 32a OB OB OB OB OB OB OB OB OB OB Razem: Cena netto: Wartość netto: AKCESORIA Wkręty mocujące płyty do konstrukcji Wkręty do obróbek Nity Uszczelka Uszczelka Rodzaj Stal GT6 Stal G12 Drewno/Beton Wymiar [mm] PE PES Uszczelka PUS Uszczelka Kalotka Podkładka PM1 - Kapturki osłonowe Łączniki ALF Ilość [szt/mb] Kolor RAL 127

73 Formularz zamówienia INDYWIDUALNYCH OBRÓBEK BLACHARSKICH ZAMÓWIENIE nr... z dnia... DOSTAWCA: (nazwa i adres firmy, tel./fax, NIP) Tel./Fax: Nr konta: Handlowiec: MIEJSCE DOSTAWY (odbiorca, ulica, nr, kod, miejscowość, tel./fax) ZAMAWIAJĄCY (nazwa i adres firmy, tel./fax, NIP) Nr Grubość blachy [mm] Kolor RAL Długość [m] Ilość sztuk [szt] Nr Grubość blachy [mm] Kolor RAL Długość [m] Ilość sztuk [szt] Nr Grubość blachy [mm] Kolor RAL Długość [m] Ilość sztuk [szt] Nr Grubość blachy [mm] Kolor RAL Długość [m] Ilość sztuk [szt] UWAGA! Obróbki blacharskie wykonane będą zgodnie z powyższymi rysunkami i ich wymiarami Podpis zamawiającego: 128 PRODUCENT PŁYT WARSTWOWYCH Z RDZENIEM

74 Atest Higieniczny PZH 129

75 Certyfikat PN-EN ISO 9001:
