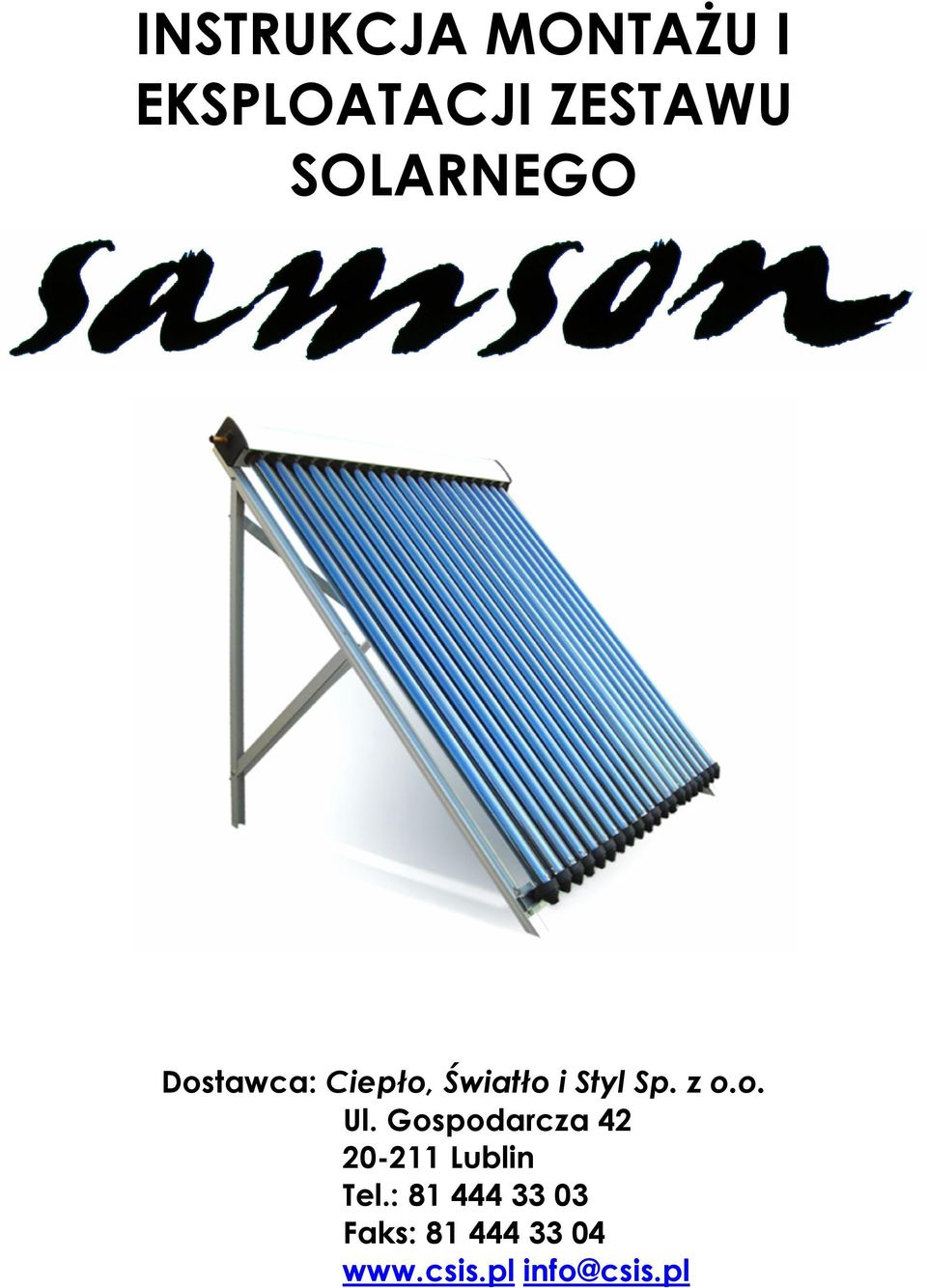

1 INSTRUKCJA MONTAŻU I EKSPLOATACJI ZESTAWU SOLARNEGO Dostawca: Ciepło, Światło i Styl Sp. z o.o. Ul. Gospodarcza Lublin Tel.: Faks: info@csis.pl

2 Dziękujemy Państwu za zakup urządzenia marki SAMSON. Liczymy, że dzięki prawidłowemu, wydajnemu i bezawaryjnemu funkcjonowaniu spełni ono Państwa oczekiwania. Przed rozpoczęciem użytkowania należy bezwzględnie zapoznać się z niniejsza instrukcją i stosować się do wytycznych w niej zawartych. Niedokładne zapoznanie się z instrukcją może doprowadzić do nieprawidłowego korzystania z urządzenia, co może być przyczyną jego uszkodzenia jak i nieprzewidzianych zdarzeń losowych. Informacje zawarte w instrukcji oparte są na najnowszych danych o urządzeniu. Producent zastrzega sobie prawo zmian w budowie urządzenia czy też w zawartości zestawów bez konieczności umieszczania ich w instrukcji, jeśli nie mają one wpływu na cechy użytkowe i techniczne. 1. INFORMACJE OGÓLNE MAPA NASŁONECZNIENIA POLSKI Naszą Instrukcję rozpoczynamy od Mapy nasłonecznienia Polski. Według ogólnie dostępnych informacji, na całym terytorium naszego kraju panują warunki, w których kolektory słoneczne otrzymują w określonych porach roku ilość energii wystarczającą do efektywnej pracy. Statystycznie w ciągu roku w Polsce jest ponad 1500 godzin, w których Słońce dostarcza energii. Dla zadowalającej pracy naszego produktu wystarczy, że tych godzin będzie nawet o ponad 15% mniej. Dzięki takim warunkom panującym w naszym kraju mogą się Państwo spodziewać oszczędności w wydatkach na energię, które mogą sięgnąć do 60% w skali roku. 2

3 Zapewne zdają sobie Państwo sprawę, że promieniowanie słoneczne, które dociera do nas, jest zróżnicowane i zależy od takich czynników jak pogoda w danym dniu, czy też bliskość innych obiektów. Tak więc, w zależności od tego, gdzie zainstalują Państwo kolektor słoneczny, będzie on mógł przyjmować energię z promieniowania: 1) bezpośredniego najmocniejszego 2) rozproszonego promienie słoneczne rozpraszają się na różnych przeszkodach, które napotykają na swojej drodze, ale mimo to docierają do celu; dlatego też, nawet w pochmurny dzień jest widno. 3) odbitego promienie odbijają się od znajdujących się w pobliżu budynków, drzew, nierówności terenu; jest to słabe promieniowanie, ale w nim też jest energia słoneczna. Poniższy rysunek poglądowy obrazowo przedstawia opisane powyżej rodzaje promieniowania. 2.PRZEZNACZENIE KOLEKTORÓW SŁONECZNYCH SAMSON, BUDOWA I ZASADA DZIAŁANIA. Kolektory słoneczne SAMSON przeznaczone są do wspomagania podgrzewu ciepłej wody użytkowej (cwu) w budynkach mieszkalnych. Rury użyte w urządzeniu działają na zasadzie heat-pipe (gorąca rura), która polega na oddawaniu ciepła płynącego z promieniowania słonecznego z absorbera pokrywającego wewnętrzną rurę szklaną na aluminiowy wymiennik, a dalej na miedzianą rurę wypełnioną cieczą o bardzo niskiej temperaturze wrzenia. Co powoduje działanie kolektora nawet przy słabym nasłonecznieniu. ODBIÓR CIEPŁA PODWÓJNA SZKLANA ŚCIANKA PŁYN NISKOWRZĄCY Go rąca para unosi się ku górze, schłodzona para skrapla się na dnie rurki. MIEDZIANA RURKA Zasadę działania kolektora obrazuje powyższa fotografia 3

4 Rury solarne włączone są w tzw. listwę zbiorczą (zob. zdjęcie przedstawiające zmontowany kolektor), przez którą przepływa płyn solarny (tłoczony za pomocą pompy z grupy pompowej solarnej) przekazujący dalej energię na wężownicę zasobnika cwu. Nad pracą systemu czuwa sterownik solarny SR24-Solmax. Elementami zabezpieczającymi system są: naczynie przeponowe solarne i zawór bezpieczeństwa (zob. rysunek przedstawiający zestawy solarne). 4

5 3. SCHEMAT PODŁĄCZENIA SYSTEMU SOLARNEGO SAMSON STANDARD Legenda do schematu: KS kolektor GP grupa pompowa ZCWU pojemnościowy podgrzewacz cwu SR24 regulator solarny CT1 czujnik temperatury w podgrzewaczu CT2 czujnik temperatury w kolektorze ZB zawór bezpieczeństwa (6 bar) NW naczynie wyrównawcze PC* pompa cyrkulacyjna ZZC zasilanie z zewnętrznego źródła ciepła ZW zimna woda CW ciepła woda Z cyrkulacja cwu OS* odpowietrznik solarny *osprzęt dodatkowy, nie dostarczany w zestawie Widok grupy pompowej w zestawie SAMSON EKO (wymagany montaż separatora powietrza) 4. PODŁĄCZENIE ZASOBNIKA CWU Podłączenia hydraulicznego zasobnika cwu należy dokonać zgodnie z powyższym schematem hydraulicznym. Dane techniczne podgrzewacza znajdą Państwo dołączone do urządzenia. Przekrój zasobnika 200 L Duo (zestaw SAMSON EKO) 1. Króciec poboru ciepłej wody 2. Zasilanie wężownicy układu kotłowego 3. Powrót obiegu układu kotłowego 4. Obudowa kryzy (wewnątrz znajduje się otwór na grzałkę elektryczną i termostat, które nie stanowią wyposażenia naszego zestawu) 5. Anoda magnezowa 6. Zasilanie wężownicy obiegu solarnego 7. Powrót obiegu układu solarnego 8. Króciec dopływu zimnej wody 9. Sonda układu solarnego 10. Sonda układu kotłowego 5

6 Przekrój zasobnika 300L Duo (zestaw SAMSON STANDARD) 1. Kieszeń czujnika pomiarowego 2. Króciec poboru ciepłej wody 3. Zasilanie wężownicy układu kotłowego 4. Powrót obiegu układu kotłowego 5. Cyrkulacja 6. Zasilanie wężownicy obiegu solarnego 7. Powrót obiegu układu solarnego 8. Króciec dopływu zimnej wody 9. Kryza rewizyjna 10. Anoda magnezowa 11. Króciec termometru 12. Wężownica I 13. Izolacja termiczna 14. Wężownica II 15. Regulowane nóżki 16. Pokrywa górna 17. Termometr 18. Pokrowiec WAŻNE: Zasobnik musi być podłączony zgodnie z przeznaczeniem i załączona instrukcją montażu Wskazówki podstawowe Dobór odpowiedniego wymiennika powinien być oparty na obliczeniach zapotrzebowania ciepłej wody dla określonej liczby punktów czerpalnych oraz ilości mieszkańców. Typ, wydajność oraz pojemność wymiennika powinien określić projektant instalacji posiadający odpowiednie uprawnienia. Należy pamiętać, iż długotrwała i niezawodna praca wymienników w zasadniczym stopniu zależna jest od właściwej instalacji, sposobu użytkowania i przeprowadzania regularnie, we właściwym czasie czynności konserwacyjnych. Przy instalowaniu wymiennika należy spełnić następujące warunki, a mianowicie: Należy prawidłowo określić oraz dobrać pojemność wymiennika. Zbyt mała ilość podgrzewanej wody użytkowej względem jej zapotrzebowania w danym miejscu może obniżyć komfort użytkowania, a w niektórych przypadkach, kiedy zapotrzebowanie na ciepłą wodę jest bardzo duże, nawet stały jej niedobór w urządzeniu. Zarówno instalacja grzewcza jak i wodna powinny zostać wykonane zgodnie z obowiązującymi przepisami. Układy te powinny zostać dokładnie oczyszczone z zanieczyszczeń. Wymienniki CWU mogą pracować tylko w układzie, gdzie czynnikiem użytkowym jest tylko i wyłącznie czysta woda przeznaczona do użytkowania w gospodarstwach domowych. Zarówno pompy jak i całą instalację grzewczą należy bezwzględnie prawidłowo odpowietrzyć. 6

7 4.2. Opis wymiennika Stojące, stalowe wymienniki CWU stanowią doskonałe, szybkie i ekonomiczne rozwiązanie w dziedzinie przygotowywania ciepłej wody użytkowej. Znajdują zastosowanie w budownictwie mieszkaniowym jedno- i wielorodzinnym. Urządzenia te przystosowane są do współpracy z dowolnymi kotłami grzewczymi, w których czynnikiem grzewczym jest woda oraz dzięki zastosowaniu dwóch wężownic mogą współpracować także z drugim, niezależnym źródłem ciepła np. kolektorami słonecznymi, pompą ciepła itp. Ważnym jest, aby temperatura pracy urządzeń grzewczych nie przekraczała 100ºC. Zbiornik wymiennika wykonany jest w kształcie cylindrycznym w całości ze stali. Od środka pokryty jest grubą warstwą emalii, która w połączeniu z montowaną fabrycznie anodą magnezową stanowi doskonałe zabezpieczenie antykorozyjne, a zarazem spełnia warunki higieniczne dla wody użytkowej. Elementem grzewczym zbiornika są dwie spiralne wężownice grzewcze o dużych powierzchniach wymiany ciepła. Izolację każdego ze zbiorników stanowi pianka poliuretanowa o grubości 50 mm. Całość urządzenia pokrywa szczelnie estetyczny, materiałowy pokrowiec, który pełni zarazem funkcję ochronną warstwy izolacyjnej, jak i pozwala utrzymać całe urządzenie od zewnątrz w należytej czystości Elementy składowe oraz parametry techniczne Jednost ki CWU 200 CWU 300 Pojemność wymiennika l Króciec dopływu zimnej wody R 3/4 1 Króciec powrotu wężownicy R 3/4 1 Króciec zasilania wężownicy R 3/4 1 Króciec cyrkulacji R nie posiada 1 Króciec poboru ciepłej wody R 3/4 1 Króciec powrotu drugiej wężownicy R 3/4 1 Króciec zasilania drugiej wężownicy R 3/4 1 Ciężar brutto kg

8 Dopuszczalne ciśnienie pracy bar 6 6 Dopuszczalna temp. pracy ºC Powierzchnia grzewcza wężownic [m 2 ] Typ wymiennika górna dolna CWU 200 0,49 0,66 CWU 300 1,2 1, Miejsce usytuowania i podłączenie Wymiennik może zostać ustawiony i podłączony tylko w pomieszczeniu, w którym nie będzie narażony na działanie mrozu, z zachowaniem swobody dostępu do niego z każdej ze stron. Montażu i podłączenia, które ogranicza się z zasadzie do podłączeń wodnych, może dokonać tylko uprawniona firma instalacyjna. Wszystkie podłączenia powinny zostać wykonane zgodnie z obowiązującymi przepisami i odpowiednimi normami, w tym szczególnie z PN-B :1976. Pozostałe wytyczne znajdą Państwo w załączonej do zasobnika Instrukcji obsługi Przeglądy i konserwacje Przewód wylotowy zaworu bezpieczeństwa na instalacji zimnej wody musi być otwarty. Przynajmniej dwa razy w roku należy sprawdzić niezawodność jego działania. W celu dodatkowej ochrony zbiornika w urządzeniu zamontowana jest anoda magnezowa, której działanie opiera się na wykorzystaniu potencjałów elektrochemicznych materiałów zbiornika i anody. Anoda ta w wyniku pracy ulega rozkładowi i konieczne jest przynajmniej raz w roku sprawdzenie jej stanu. Jeżeli średnica całkowita anody zmniejszy się o mm należy ją bezwzględnie wymienić. Czynność ta może być wykonana tylko i wyłącznie przez uprawnionego specjalistę instalatora. 5. GRUPA POMPOWA SOLARNA DLA ZESTAWU SAMSON EKO 1. Regulator przepływu 2. Zawór kulowy powrotny z zaworem zwrotnym 3. Niebieska rączka 4. Termometr 5. Sekcja bezpieczeństwa 6 bar (manometr i zawór bezpieczeństwa) 6. Uchwyty naścienne (z tyłu urządzenia) 7. Izolacja 8. Pompa cyrkulacyjna 8

9 9

10 DLA ZESTAWU SAMSON STANDARD 1. Regulator przepływu 2. Zawór kulowy zasilający 3. Zawór kulowy powrotny z zaworem zwrotnym 4. Separator powietrza z odpowietrznikiem 5. Czerwona rączka 6. Niebieska rączka 7. Termometr 8. Grupa bezpieczeństwa 9. Uchwyty naścienne 10. Izolacja 11. Pompa cyrkulacyjna WAŻNE: Zalecane wstępne ciśnienie po napełnieniu układu (na zimno) powinno wynosić 1,5 2 bar + H wys. Czyli jeśli kolektory zamontowane są na wysokości 5 m w stosunku do grupy pompowej, umieszczonej w kotłowni to ciśnienie powinno wynosić 1,5bar + 0,5bar = 2,0 bar. Wartość przepływu płynu solarnego na rotametrze należy ustawić na poziomie 4 6 l/min. 6. NACZYNIE PRZEPONOWE SOLARNE Wymiary: ØD = 280 mm H = 380 mm A = G ¾ Ciśnienie do 6 bar Temperatura do 120 C Dostarczone w zestawie naczynie przeponowe solarne przeznaczone jest do pracy w układach solarnych. Montaż powinien być wykonany zgodnie z zaleceniami producenta naczynia i obowiązującymi przepisami. 7. PŁYN SOLARNY Dostarczany w zestawie płyn solarny ERGOLID EKO, przeznaczony jest do pracy w instalacjach solarnych, użytkując ERGOLID EKO należy stosować się do zaleceń producenta umieszczonych na opakowaniach produktu. 10

11 WAŻNE : Standardowo w zestawie sprzedawane jest opakowanie płynu w ilości 20 litrów, w przypadku, instalacji o większej pojemności, dodatkową ilość płynu należy dokupić we własnym zakresie. 8. REGULATOR SOLARNY SR24-SOLMAX Dostarczany w zestawie regulator solarny wyposażony jest w bardzo bogate funkcje sterowania układów solarnych. Zalecany przez nas układ pracy nosi nazwę BASIC. W przypadku, gdy w Państwa systemie grzewczym jest zamontowana pompa cyrkulacyjna cwu (nie jest dostarczana z zestawem solarnym SAMSON), sugerujemy stosowanie układu pracy CYRKUL. Regulator solarny dodatkowo obsługuje dobowy program pracy pompy cyrkulacyjnej. Niezbędne informacje na temat montażu i nastaw sterownika znajdą Państwo w instrukcji dołączonej do regulatora. WAŻNE: Regulator musi być podłączony zgodnie z wytycznymi producenta. Przed uruchomieniem systemu należy sprawdzić nastawy fabryczne w sterowniku. Informację znajdą Państwo w Instrukcji obsługi sterownika. 9. DANE TECHNICZNE ZESTAWÓW SOLARNYCH SAMSON Parametry pakietu: SAMSON EKO SAMSON STANDARD Ilość rur solarnych [szt.] Średnica rur [mm] 58 Powierzchnia czynna [m 2 ] 2,52 3,78 Długość rur solarnych [mm] 1800 Typ szkła solarnego borokrzemianowe 3,3 Optymalny kąt instalacji [ o ] Pojemność wodna kolektora 1, 35 1, 70 [litr] Maksymalne ciśnienie robocze 6 [bar] Sprawność [%] 82 Waga kolektora [kg] Pojemność zasobnika cwu [l] Ilość użytkowników [osoby] do 4 do 6 SAMSON EKO kolektor słoneczny 20 rurowy zasobnik cwu 200 litrów grupa pompowa W skład pakietu wchodzą: SAMSON STANDARD kolektor słoneczny 30 rurowy zasobnik cwu 300 litrów sterownik SR 24 grupa pompowa z separatorem powietrza naczynie przeponowe solarne (18 l) płyn solarny (20 l) 11

12 10. MONTAŻ RAMY KOLEKTORA SAMSON (Poniżej przedstawiamy opis montażu ramy do kolektora 20 rurowego. Podobnie wygląda praca przy składaniu ramy do kolektora 30 rurowego. Jedyna różnica polega na tym, że rama jest szersza i po środku należy dodać poprzeczną listwę wzmacniającą wygląd ramy na stelażu pokazano w następnym dziale Instrukcji). Etapy: 1. Rozpakowanie 2. Identyfikacja podzespołów Dół listwy bocznej Góra listwy bocznej Śruby do mocowania listwy zbiorczej 3. Dokręcenie listwy dolnej stelaża Przygotowanie listwy dolnej do montażu 12

13 4. Skręcenie listwy zbiorczej z listwami bocznymi Kompletne skręcona rama kolektora SAMSON EKO 13

14 Orientacyjne wymiary potrzebne w montażu listwy na dachu podajemy poniżej przy opisie stelaży. 14

15 11. MONTAŻ STELAŻA KOLEKTORA SAMSON Stelaż jest potrzebny do instalacji kolektora na powierzchniach płaskich dachach, ziemi, innego rodzaju miejscach. Montaż polega na dokręceniu do złożonej ramy podpórek przy listwie zbiorczej i podstawek pod wszystkie powstałe w wyniku montażu miejsca, na których będzie się opierał stelaż. W podpórkach tych znajdują się otwory, które pozwolą na zamocowanie stelażu do podłoża. Dla wzmocnienia całości konstrukcji należy również zamontować listwy wspierające. Poniżej zamieszczamy widok zmontowanych stelaży z orientacyjnymi wymiarami i wskazaniem przykładowych elementów opisanych w montażu stelaża. 12. MONTAŻ RAMY NA DACHU (Zalecamy ten etap jako kolejny, gdyż pozwoli to uniknąć ewentualnych usterek związanych z transportem zmontowanego kolektora na dach.) Ze względu na różnorodność pokryć dachowych oferujemy elementy adaptacyjne do różnych ich rodzajów. Trudno byłoby zgadnąć, jaki sposób mocowania jest potrzebny dla każdego z klientów i dlatego nie są one w zestawie, lecz należy je nabyć oddzielnie i według indywidualnych potrzeb. W naszej ofercie znajdą Państwo: 1. Trzy typy klamer montażowych kolektorów SAMSON: 1.1. Uchwyt dachowy UDP (komplet 6 szt.) - do montażu na dachach pochyłych o powierzchniach płaskich (blacha, gont bitumiczny) 1.2. Uchwyt dachowy UDC (komplet 6 szt.) - do montażu na dachach pochyłych o pokryciu dachówką ceramiczną 1.3. Uchwyt dachowy UDB (komplet 6 szt.) - do montażu na dachach pochyłych o pokryciu blacho-dachówką 2. Stelaże wolno stojące do montażu kolektora na powierzchniach płaskich (dachy płaskie, grunt): 2.1. SF30 do kolektora 30 rurowego 2.2. SF20 do kolektora 20 rurowego 15

16 13. MONTAŻ RUR SOLARNYCH NA RAMIE KOLEKTORA Etapy: 1. Wpięcie końcówek mocujących w dolną listwę 2.Odkręcenie końcówki zabezpieczającej 3. Osadzenie rury solarnej w listwie zbiorczej WAŻNE: Każdą miedzianą końcówkę rury solarnej przed umieszczeniem w listwie zbiorczej należy nasmarować załączoną pastą montażową. 16

17 3.1. Rurę solarną należy włożyć od dołu kolektora w otwór w końcówce mocującej, który powstanie po wykręceniu końcówki zabezpieczającej zgodnie z poprzednim etapem montażu (zdj. Nr 1 poniżej) Następnie należy ją zamocować w listwie zbiorczej (zdj. Nr 2 i 3 poniżej) 3.3. Zakręcenie nakrętki zabezpieczającej rurę solarną następuje po etapie 3.2. Tak samo należy postąpić z pozostałymi rurami. Po zamontowaniu rur kolektor jest gotowy do pracy. (Faktycznie, jeśli podłączali Państwo rury do listwy podłączonej już do całego układu, kolejne rury tuż po ich zamontowaniu już zaczęły oddawać ciepło absorbowane natychmiast po wystawieniu ich na działanie promieniowania słonecznego. Stąd też raz jeszcze przypominamy, iż lepiej jest montować rury solarne na końcu wszelkich prac związanych z instalacją całego zestawu. Uchroni to rury przed uszkodzeniem i pozwoli na natychmiastowe wykorzystanie ich działania.) UWAGA! Dla prawidłowego działania instalacji solarnej niezbędne jest zainstalowanie w układzie separatora powietrza (zestaw Samson Standard zawiera ten element) oraz odpowietrznika solarnego w najwyższym punkcie instalacji. 17
