Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05. Broszura katalogowa

Transkrypt

1 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Broszura katalogowa

2 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: przez złącze sygnałowe złącze sygnałowe: wejście i wyjście, Wtyczka, M, 5-stykowy 4 Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, ISO 57, kształt C złącze sygnałowe: wejście i wyjście, Wtyczka, ISO 57, kształt C 9 Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, M, 4-stykowy, wymagany jest kabel ekranowany Przyłącze komunikacyjne Magistrala: Gniazdko, M, 5-stykowy, Wtyczka sterowanie szeregowe: DDL 3 Akcesoria Blok króćców zbiorczych, dla serii ED05 6 Płyta zaślepiającadla zaworów regulacji ciśnienia 7 Gniazdo, Mx, Seria CN Gniazdko, Mx, 5-stykowy, Kod A, kątowa ekranowany 8 Kabel przyłączeniowy, Seria CN Gniazdko, M, 5-stykowy, Kod A, kątowa bez końcówki żyły ocynowany, 5-stykowy ekranowany 9 Tłumiki akustyczne, Seria SI Brąz spiekany 0 Tłumiki akustyczne, Seria SI polietylen Złączka z kablem, Seria CN kształt C 8 mm, z bolcem kodującym

3 3 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Złączka z kablem, Seria CN kształt C 8 mm ekranowany 3 zestaw montażowy, Seria ED05 4

4 4 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: przez złącze sygnałowe złącze sygnałowe: wejście i wyjście, Wtyczka, M, 5-stykowy Konstrukcja zawór osadowy zasterowanie Analogowy Certyfikaty Deklaracja zgodności CE Temperatura otoczenia min./maks. +0 C / +70 C Temperatura medium min./maks. +0 C / +70 C Medium Sprężone powietrze Maks. wielkość cząstek 50 µm Maks. zawartość oleju w sprężonym powietrzu mg/m³ Qn 000 l/min Położenie montażowe α = 0-90 β = 0-90 Histereza < 0,06 bar Napięcie robocze DC 4 V Tolerancja napięcia DC -0% / +0% Dozwolone falistość harmoniczna 5% stopień ochrony IP65 Króciec sprężonego powietrza wejście G /4 Króciec sprężonego powietrza, wyjście G /4 przyłącze sprężonego powietrza, odpowietrzanie G /4 Ciężar 0,95 kg Materiały: Obudowa Uszczelka odlew ciśnieniowy aluminiowy; Stal Kauczuk nitrylowy wodorowany przepływ znamionowy Qn przy ciśnieniu roboczym 7 bar, przy ciśnieniu wtórnym 6 bar i Δp = 0, bar Uwagi Techniczne Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu! Punkt rosy pod ciśnieniem musi leżeć co najmniej 5 C poniżej temperatury otoczenia i medium i może wynosić max. 3 C. Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności. Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział Informacje Techniczne. Przy stosowaniu bezolejowego, suchego powietrza dostępne są na życzenie dalsze możliwości montażu. Stopień ochrony jest zapewniony tylko wtedy, gdy wtyczka jest prawidłowo zamocowana. Bliższe informacje patrz instrukcja obsługi. Ciśnienie robocze max. Zakres regulacji ciśnienia min./max. Wejście wartości zadanej Wyjście wartości rzeczywistej Rys. Ad. Numer materiałowy [bar] [bar] 0 / ma 0-0 ma Fig. - R / ma 4-0 ma Fig. - R / V 0-0 V Fig. - R / ma - - Fig. 3 ) R / ma - - Fig. 3 ) R / V - - Fig. 3 ) R / ma 0-0 ma Fig. - R / ma 4-0 ma Fig. - R / V 0-0 V Fig. - R / ma - - Fig. 3 ) R / ma - - Fig. 3 ) R / V - - Fig. 3 ) R ) sygnał kwitujący - generowany z + Ub, gdy ciśnienie wyjściowe jest zgodne z wartością zadaną +/- 00 mbar

5 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: przez złącze sygnałowe złącze sygnałowe: wejście i wyjście, Wtyczka, M, 5-stykowy 5 Wykres przepływu bar P v = bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar 4 3 P v = 3 bar l/min dm³/s Rozmiary 3) + ).4 4) Ø6. Ø.4 Ø6. POWER STATUS ) 7 ) ) ) otwór pod gwint głęb. 5 dla śruby samogwintującej M6 ) uniwersalny gwint dla G/4 wg normy ISO 8/:000 i /4-7 NPTF 3) otwór przelotowy 4) zielony wskaźnik LED; Power = regulator ciśnienia pracuje; Status = ciśnienie wyjściowe odpowiada wartości zadanej +/- 00 mbar.

6 6 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: przez złącze sygnałowe złącze sygnałowe: wejście i wyjście, Wtyczka, M, 5-stykowy Schemat działania dla wyjścia sterującego (sygnał potwierdzenia) a) Wejście wartości zadanej c) Wyjście sterujące (sygnał potwierdzający) Zawór regulacji ciśnienia E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci analogowego sygnału elektrycznego. ) Ciśnienie robocze ) Ciśnienie robocze 3) odpowietrznik 0049 Schemat działania dla wyjścia wartości rzeczywistej a) Wejście wartości zadanej b) Wyjście wartości rzeczywistej Zawór redukcyjny E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci analogowego sygnału elektrycznego. ) Ciśnienie robocze ) Ciśnienie robocze 3) odpowietrznik D56_3

7 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: przez złącze sygnałowe złącze sygnałowe: wejście i wyjście, Wtyczka, M, 5-stykowy 7 Fig., Wykres i funkcje wtyków przy zasterowaniu prądem z wyjściem wartości rzeczywistej ) Napięcie robocze modułu ) wartość rzeczywista (styk 4) i wartość zadana (styk ) odnoszą się do 0 V. Zasterowanie prądem (obciążenie wtórne 00 Ω). Wyjście wartości rzeczywistej (max. oporność całkowita następnych urządzeń < 300 Ω). 3) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę przez kabel ekranowany Fig., Wykres i funkcje wtyków przy zasterowaniu napięciem z wyjściem wartości rzeczywistej ) Napięcie robocze modułu ) wartość rzeczywista (styk 4) i wartość zadana (styk ) odnoszą się do 0 V. Min. oporność obciążenia = kω 3) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę przez kabel ekranowany

8 8 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: przez złącze sygnałowe złącze sygnałowe: wejście i wyjście, Wtyczka, M, 5-stykowy Fig. 3, Wykres i funkcje wtyków przy zasterowaniu napięciem z wyjściem wartości rzeczywistej ) Napięcie robocze modułu ) wartość rzeczywista (styk ) i wyjście sterujące (styk 4) odnoszą się do 0 V. sygnał kwitujący 3) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A

9 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, ISO 57, kształt C złącze sygnałowe: wejście i wyjście, Wtyczka, ISO 57, kształt C 9 Konstrukcja zawór osadowy zasterowanie Analogowy Certyfikaty Deklaracja zgodności CE Temperatura otoczenia min./maks. +0 C / +70 C Temperatura medium min./maks. +0 C / +70 C Medium Sprężone powietrze Maks. wielkość cząstek 50 µm Maks. zawartość oleju w sprężonym powietrzu mg/m³ Qn 000 l/min Położenie montażowe α = 0-90 β = 0-90 Histereza < 0,06 bar Napięcie robocze DC 4 V Tolerancja napięcia DC -0% / +0% Dozwolone falistość harmoniczna 5% stopień ochrony IP65 Króciec sprężonego powietrza wejście G /4 Króciec sprężonego powietrza, wyjście G /4 przyłącze sprężonego powietrza, odpowietrzanie G /4 Ciężar, kg Materiały: Obudowa Uszczelka odlew ciśnieniowy aluminiowy; Stal Kauczuk nitrylowy wodorowany przepływ znamionowy Qn przy ciśnieniu roboczym 7 bar, przy ciśnieniu wtórnym 6 bar i Δp = 0, bar Uwagi Techniczne Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu! Punkt rosy pod ciśnieniem musi leżeć co najmniej 5 C poniżej temperatury otoczenia i medium i może wynosić max. 3 C. Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności. Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział Informacje Techniczne. Przy stosowaniu bezolejowego, suchego powietrza dostępne są na życzenie dalsze możliwości montażu. Stopień ochrony jest zapewniony tylko wtedy, gdy wtyczka jest prawidłowo zamocowana. Bliższe informacje patrz instrukcja obsługi. Ciśnienie robocze max. Zakres regulacji ciśnienia min./max. Wejście wartości zadanej Wyjście wartości rzeczywistej Rys. Ad. Numer materiałowy [bar] [bar] 0 / ma 0-0 ma Fig / ma 4-0 ma Fig / V 0-0 V Fig / V - - Fig. 3 ) / ma 0-0 ma Fig / ma 4-0 ma Fig / V 0-0 V Fig / V - - Fig. 3 ) ) wyjście 0V stałe do zasilania potencjometru regulacji wartości zadanej. ciśnienie robocze min. = 0,5 bar + max. wymagane ciśnienie wtórne Dodatkowe zakresy regulacji ciśnienia na zamówienie

10 0 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, ISO 57, kształt C złącze sygnałowe: wejście i wyjście, Wtyczka, ISO 57, kształt C Wykres przepływu bar P v = bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar 4 3 P v = 3 bar l/min dm³/s Rozmiary D56_05 ) otwór pod gwint głęb. 5 dla śruby samogwintującej M6 ) uniwersalny gwint dla G/4 wg normy ISO 8/:000 i /4-7 NPTF 3) otwór przelotowy

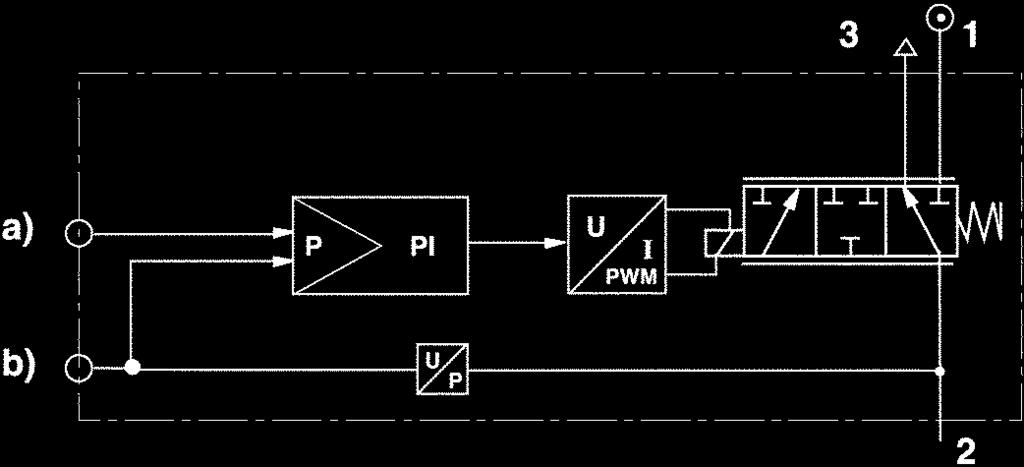

11 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, ISO 57, kształt C złącze sygnałowe: wejście i wyjście, Wtyczka, ISO 57, kształt C schemat działania a) Wejście wartości zadanej b) Wyjście wartości rzeczywistej Zawór redukcyjny E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci analogowego sygnału elektrycznego. ) Ciśnienie robocze ) Ciśnienie robocze 3) odpowietrznik D56_3 Fig., Wykres i funkcje wtyków przy zasterowaniu prądem z wyjściem wartości rzeczywistej [bar] ) { 0 V + 4 V DC 3) M,6 A A) [V] 4) ) { 0 V V DC 0 V DC 3 B) D56_3 ) Napięcie robocze modułu ) Wartość zadana zasterowania prądem (obciążenie wtórne 00 Ω, max. 50 ma). Napięcie na wejściu wartości zadanej nie może przekraczać V. 4) wyjście wartości rzeczywistej (max. oporność całkowita następnych urządzeń < 300 Ω). 3) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę przez kabel ekranowany. A) Wtyczka B) Wtyczka

12 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, ISO 57, kształt C złącze sygnałowe: wejście i wyjście, Wtyczka, ISO 57, kształt C Fig., Wykres i funkcje wtyków przy zasterowaniu napięciem z wyjściem wartości rzeczywistej [bar] [V] ) ) 3) { { { 0 V + 4 V DC 0 V V DC V DC 0 V M,6A 4) 3 A) B) ) Napięcie robocze modułu ) wartość zadana zasterowania napięciem 3) wyjście wartości rzeczywistej (min. zewnętrzne obciążenie wtórne kω) 4) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę przez kabel ekranowany. A) Wtyczka B) Wtyczka D56_43 Fig. 3, Wykres i funkcje wtyków przy zasterowaniu potencjometrem bez wyjścia wartości rzeczywistej [bar] [V] 4) ) ) { { 0 V + 4 V DC 0 V V DC 0 V DC 3) M,6 A 3 A) B) ) Napięcie robocze modułu ) wartość zadana zasterowania napięciem 3) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę przez kabel ekranowany. A) Wtyczka B) Wtyczka 4) zasterowanie potencjometrem (0 - kω (min.), 0-0 kω (max.)) D56_53

13 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, M, 4-stykowy, wymagany jest kabel ekranowany Przyłącze komunikacyjne Magistrala: Gniazdko, M, 5-stykowy, Wtyczka sterowanie szeregowe: DDL 3 Konstrukcja zawór osadowy zasterowanie szeregowy Certyfikaty Deklaracja zgodności CE Temperatura otoczenia min./maks. +0 C / +50 C Temperatura medium min./maks. +0 C / +50 C Medium Sprężone powietrze Maks. wielkość cząstek 50 µm Maks. zawartość oleju w sprężonym powietrzu mg/m³ 007 Qn 000 l/min Położenie montażowe α = 0-90 β = 0-90 Ciśnienie robocze Histereza < 0,06 bar Napięcie robocze DC 4 V Tolerancja napięcia DC -0% / +0% Dozwolone falistość harmoniczna 5% Rozdzielczość 0 bit Długość danych Wejście i wyjście 6 bitowe ( słowo danych) stopień ochrony IP65 Króciec sprężonego powietrza wejście G /4 Króciec sprężonego powietrza, wyjście G /4 przyłącze sprężonego powietrza, odpowietrzanie G /4 Ciężar, kg Materiały: Obudowa Uszczelka odlew ciśnieniowy aluminiowy; Stal Kauczuk nitrylowy wodorowany przepływ znamionowy Qn przy ciśnieniu roboczym 7 bar, przy ciśnieniu wtórnym 6 bar i Δp = 0, bar Uwagi Techniczne Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu! Punkt rosy pod ciśnieniem musi leżeć co najmniej 5 C poniżej temperatury otoczenia i medium i może wynosić max. 3 C. Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności. Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział Informacje Techniczne. Przy stosowaniu bezolejowego, suchego powietrza dostępne są na życzenie dalsze możliwości montażu. Stopień ochrony jest zapewniony tylko wtedy, gdy wtyczka jest prawidłowo zamocowana. Bliższe informacje patrz instrukcja obsługi. Zakres regulacji ciśnienia min./max. Numer materiałowy [bar] 0 /

14 4 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, M, 4-stykowy, wymagany jest kabel ekranowany Przyłącze komunikacyjne Magistrala: Gniazdko, M, 5-stykowy, Wtyczka sterowanie szeregowe: DDL Wykres przepływu bar P v = bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar 4 3 P v = 3 bar l/min dm³/s W celu zapewnienia nieszkodliwości elektromagnetycznej wtyczkę należy podłączyć przez kabel ekranowany Rozmiary 007 ) otwór pod gwint głęb. 5 dla śruby samogwintującej M6 ) uniwersalny gwint dla G/4 wg normy ISO 8/:000 i /4-7 NPTF 3) otwór przelotowy

15 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Qn= 000 l/min wyjście króćca sprężonego powietrza: G /4 Przyłącze elektr.: Wtyczka, M, 4-stykowy, wymagany jest kabel ekranowany Przyłącze komunikacyjne Magistrala: Gniazdko, M, 5-stykowy, Wtyczka sterowanie szeregowe: DDL 5 schemat działania a) Wejście wartości zadanej b) Wyjście wartości rzeczywistej Zawór regulacji ciśnienia DDL E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci cyfrowego sygnału elektrycznego (0 bitów). ) Ciśnienie robocze ) Ciśnienie robocze 3) odpowietrznik 0073 Przyłącze zasilania napięciem ) Napięcie robocze należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę przez kabel ekranowany. 0077

16 6 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria Blok króćców zbiorczych, dla serii ED05 Medium Sprężone powietrze Materiały: Obudowa aluminium P56_06 Typ Ciężar Numer materiałowy [kg] -krotny 0, krotny krotny, krotny,87 R krotny,3 R krotny, krotny 3,8 R krotny 3, krotny 4,0 R krotny 4, Zawiera 6 śrub i 9 uszczelek Rozmiary Ø6,3 38 C DxC G3/ M6 B A M4 G/ Numer materiałowy A B C D Ciężar kg , ,4 R ,87 R ,3

17 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria 7 Numer materiałowy A B C D Ciężar kg ,74 R , ,45 R , ,69 Płyta zaślepiającadla zaworów regulacji ciśnienia Medium Sprężone powietrze Materiały: Obudowa aluminium Typ Ciężar Numer materiałowy [kg] Płyta zaślepiająca do uszczelniania nieużywanych króćców w blokach króćców zbiorczych. 0, włącznie ze śrubami i uszczelkami Rozmiary 3 ) płyta zaślepiająca ) uszczelka 3) śruby 00305

18 8 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria Gniazdo, Mx, Seria CN Gniazdko, Mx, 5-stykowy, Kod A, kątowa ekranowany Temperatura otoczenia min./maks. -40 C / +85 C stopień ochrony IP67 Skrętka kablowa PG 9 Materiały: Obudowa odlew ciśnieniowy cynkowy Uwagi Techniczne Podany stopień ochrony obowiązuje wyłącznie w zamontowanym i sprawdzonym stanie. Prąd, max. Przyłączalna Ø kabla min./max. Ciężar Numer materiałowy [A] [mm] [kg] 4 6 / 8 0, Rozmiary Mx Układ styków Buchse_A-Codiert

19 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria 9 Kabel przyłączeniowy, Seria CN Gniazdko, M, 5-stykowy, Kod A, kątowa bez końcówki żyły ocynowany, 5-stykowy ekranowany Temperatura otoczenia min./maks. Przekrój przewodu -5 C / +80 C 0,34 mm² Materiały: Izolacja kabla Poliuretan Prąd, max. Ilość przewodów Kabel-Ø Długość kabla L Ciężar Numer materiałowy [A] [mm] [m] [kg],5 0,53 R ,85 R ,54 R Rozmiary 6,5,5 Mx L Ø ,5 Ø8,8 Ø0, L = długość

20 0 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria Układ styków 3 () = brązowy () = biały (3) = niebieski (4) = czarny (5) = szary 5 4 Buchse_A-Codiert Tłumiki akustyczne, Seria SI Brąz spiekany Ciśnienie robocze min/max Temperatura otoczenia min./maks. Medium 0 bar / 0 bar -5 C / +80 C Sprężone powietrze Materiały: Tłumiki akustyczne Gwint Brąz spiekany Mosiądz P00_060 Króciec sprężonego powietrza Poziom ciśnienia Qn Min. ilość zamówienia Ciężar Numer materiałowy akustycznego [db] [l/min] [Szt.] [kg] G / , G 3/ , G / ,03 R Rozmiary D00_06

21 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria Numer materiałowy Przyłącze G SW Ø D L L G /4 7 8, G 3/ R G /4 6 8,5 8,7 7,6 Poziom ciśnienia akustycznego zmierzony przy 6 bar w odległości m Tłumiki akustyczne, Seria SI polietylen Ciśnienie robocze min/max Temperatura otoczenia min./maks. Medium 0 bar / 0 bar -5 C / +80 C Sprężone powietrze Materiały: Tłumiki akustyczne Gwint polietylen polietylen Króciec sprężonego powietrza Poziom ciśnienia akustycznego Qn Min. ilość zamówienia Ciężar Ad. Numer materiałowy [db] [l/min] [Szt.] [kg] Ø ,00 ) R / ,00 - R Ø ,00 ) R Ø ,00 ) R Ø ,007 ) R / ,007 - R Ø ,00 ) R Ø ,004 ) R ) Przepływ znamionowy Qn przy p = 6 bar (wartość bezwzględna) wolnym strumieniem. Poziom ciśnienia akustycznego mierzony przy 6 bar w atmosferze fizycznej w odległości m. ) Przepływ znamionowy Qn przy p = 5 bar (wartość bezwzględna) wolnym strumieniem. Poziom ciśnienia akustycznego mierzony przy 5 bar w atmosferze fizycznej w odległości m. Rozmiary 0057 Numer materiałowy Przyłącze G Ø D Ø D3 L L R Ø 4, R /4 3,5,5 0,5 45 R Ø 6 3,5 0 0,5 45 R Ø 8 4,8 3,5,5 43,5 R Ø 8,4 8,5 9 8

22 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria Numer materiałowy Przyłącze G Ø D Ø D3 L L R / 9, 8,5 9 8 R Ø 6 3,5,5 0,5 45 R Ø 0 6,9 5,5 6,5 57,5 Złączka z kablem, Seria CN kształt C 8 mm, z bolcem kodującym stopień ochrony IP67 Napięcie robocze DC, max. 30 V DC Napięcie robocze AC, max. 30 V AC Odgałęzienie kablowe kątowa 90 Materiały: Izolacja kabla Polichlorek winylu Uwagi Techniczne Podany stopień ochrony obowiązuje wyłącznie w zamontowanym i sprawdzonym stanie. W aplikacjach 4 V DC bolec kodujący jest potrzebny jako zabezpieczenie przed odwrotną polaryzacją. Prąd, max. funkcje styków Ilość przewodów Długość kabla L [A] [m] [kg] Ciężar Ad. Numer materiałowy BN BU GN/YE 6 +E 3 5 0,3068 ) ) z bolcem kodującym

23 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria 3 Rozmiary 8 ) m ) bolec kodujący Złączka z kablem, Seria CN kształt C 8 mm ekranowany stopień ochrony IP67 Napięcie robocze DC, max. 4 V DC Napięcie robocze AC, max. 4 V AC Odgałęzienie kablowe kątowa 90 Materiały: Izolacja kabla Polichlorek winylu Uwagi Techniczne Podany stopień ochrony obowiązuje wyłącznie w zamontowanym i sprawdzonym stanie.

24 4 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria Prąd, max. funkcje styków Ilość przewodów Długość kabla L Ciężar [A] [m] [kg] Numer materiałowy 3 BK BU BN GN/YE 4 3+E 4 5 0, Rozmiary 8 ) ,5 M3 L zestaw montażowy, Seria ED05 ) ) ) śruby ) 3 uszczelki

25 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Seria ED05 Akcesoria 5 Numer materiałowy Typ Ciężar [kg] śruby i 3 uszczelki 0,038 Do mocowania elementu ED05 na płycie podstawowej.

26 AVENTICS GmbH Ulmer Straße Laatzen, GERMANY Phone Fax info@aventics.com Dalsze adresy znajdują się na stronie Przedstawione produkty AVENTICS nadają się wyłącznie do zastosowań przemysłowych. Przed zastosowaniem produktu prosimy o dokładne zapoznanie się z całą dokumentacją danego wyrobu. Należy przestrzegać regulacji i przepisów prawnych obowiązujących w danym kraju. W przypadku integracji produktu z aplikacjami należy stosować się do informacji podanych przez producenta urządzenia, aby zagwarantować bezpieczne stosowanie produktów. Podane dane służą jedynie do opisu produktu. Z naszych danych nie można wnioskować o określonych właściwościach lub przydatności do określonego celu. Dane te nie zwalniają użytkownika z własnej oceny i kontroli. Należy pamiętać, że nasze produkty podlegają naturalnemu procesowi zużycia i starzenia Strona tytułowa przedstawia przykładową konfigurację. Dlatego dostarczony produkt może różnić się od produktu przedstawionego na ilustracji. Zmiany zastrzeżone. AVENTICS S.à r.l., również w przypadku praw ochronnych. Posiadamy upoważnienie do kopiowania, dalszego przekazywania i wszelkie inne upoważnienia. PDF online
