1 Przedmiar ETAP II HYDROTECHNIKA Remont Nabrzeża w Gdańsku - Sobieszewie w km ETAP II Nr Nr ST Podstawa, opis robót Jm Ilość H ROBOTY ROZBIÓRKOWE 1 H Rozbiórka oczepu żelbetowego 1.1 H Rozbiórka istniejącego oczepu przy nabrzeżu wraz z wywozem do 20 km i utylizacją nabrzeże ((0,40 + 0,70 ) * 1,20) / 2 * 175,5 m3 115,830 2 H Rozbiórka istniejącej nawierzchni nabrzeża H Kalkulacja indywidualna - Rozbiórka isntniejącej nawierzchni wzdłuż nabrzeża wraz wywozem do 20 km i utylizacją nabrzeże 3,0 * 175,5 * 0,15 m3 78,975 3 H Rozbiórka podbudowy wzdłuż nabrzeża H Kalkulacja inwywidualna - Rozbórka podbudowy wzdłuż nabrzeża z wywiezieniem urobku na wysypisko do 20 km wraz z utylizacją nabrzeże 3,0 * 2,20 * 175,5 m ,300 4 H Rozbiórka wyposażenia nabrzeża 4.1 KNR /01 - Rozbiórka kleszczy stalowych pojedynczych z lądu nabrzeże 175,5m m 175, KNR /01 - Demontaż ściagów stalowych z lądu ściągi 12 szt. szt. 12, KNR /01 - Demontaż tarcz kotwiacych o masie do 1100 kg tarcze kotwiące 12 szt. szt. 12, KNR /01 - Rozbiórka odbojnic z opon pojedynczch na ściance stalowej 38 szt. szt. 38, KNR /01 - Demontaż pachołów pochoły cumownicze 13 szt. szt. 13, Demontaż balustady balustada 173,0 + 1,50 * 2 m 176, H Wywóz elementów stalowych nabrzeżu, pachołków, ściągów i odbojnic z wywozem do 20 km na wysypisko śmieci lub miejsce wskazane przez Inwestora t 12,148 nabrzeze - kleszcze 175,5 * 29,40 / ,160 ściągi 12 * 11,40 * 6,70 / ,916 balustrady ((173+1,5*2) * 34,5) / ,072 12,148 5 H ; H Rozbiórka istn. Ostrogi z pali drewnianych DN 300 mm KNR /05 - Wyrywanie pali drewnianych kafarem pływajacym z gruntu kat III z głębokości 8m Ostroga dł. ok szt 267, KONSTRUKCJA NABRZEŻA H Wykonanie konstrukcji oczepu wraz z montażem ściągów

2 6 H Wykonanie oczepów wraz z wykonaniem deskowania, montażem zbrojenia, założeniem kleszczy z podwójnego ceownika 220 mm, betonowaniem oraz izolacja powłokową strony odziemnej oczepu, dylatacje KNR /01 - Deskowanie ścian w konstrukcjach nadwodnych systemem Acrow-U-Form Nabrzeża oczepowe, płytowe, nadbudowa falochronów, pirsów i pomostów m 173,000 deskowanie ścian oczepu 2 * (1,70 * 173) m2 588,200 deskowanie dna oczepu 0,70 * 173 m2 121, KNR /05 - Zbrojenie nabrzeży i falochronów. Rodzaj nadbudowy oczepowa. Średnica prętów 10-14mm razem m2 709,300 Wg rysunku nr 24 1,10 * 5, t 5, KNR /04 - Zbrojenie nabrzeży i falochronów. Rodzaj nadbudowy oczepowa. Średnica prętów do 8mm razem t 5,171 Wg rysunku nr 24 1,10 * 1, t 1, KNR /01 - Betonowanie konstrukcji nadwodnych. Mieszanka betonowa dostarczona mieszarka do betonu. Odbiór z lądu od pompy do razem t 1,761 1,70 * 0,70 * 173 m3 205, KNR /04 - Powłoka izolacyjna dwuwarstwowa, pionowych powierzchni betonowych i murowanych, z lepiku asfaltowego na zimno razem m3 205,870 1,70 *173 m2 294,100 0,31 * 173 m2 53, KNR /01 - Dylatacje w konstrukcji budowli. Dwie warstwy powłoki z lepiku razem m2 347,730 (173 / 10,0) * (1,70 * 0,70) m2 20,587 7 KNR /03 - Zakładanie kleszczy stalowych na ścianki szczelne i palisady - montaż z lądu.kleszcze jednostronne, pojedyncze na ściance lub razem m2 20,587 Analogia: Kleszcz jednostronny podwójny na ściance (2 * (29,40 * 173)) / 1000 t 10,172 8 H Kalkulacja indywidualna - Montaż nowych ściągów o średnicy DN 48mm i dł. 8,00 m raz z ich izolacją i montażem tarczy kotwiącej KNR /02 - Zakładanie ściągów kotwiących. Montaż z lądu. Średnica ściagów 55mm razem t 10,172 szt 12,000 Analogia: Ściągi o średnicy 48 mm

3 przyjęto 12 szt nowych ściągów wg rys. nr 41 (12 * 115,963) / 1000 t 1,392 razem t 1, KNR /01 - Ustawianie żelbetowych tarcz kotwiących. Masa tarczy w kg, do 500 przyjęto 12 szt nowych ściągów wg rys. nr tarcz 12,000 razem tarcz 12, KNR /04 - Izolowanie ściagów stalowych. Taśma Denso. Średnica ściagów 43mm przyjęto 12 szt nowych ściągów wg rys. nr 41 (12 * 115,963) / 1000 t 1,392 razem t 1,392 9 H Kalkulacja indywidualna - Wykonanie nowej izolacji na istniejących ściągach taśmą "DENSO" KNR /05 - Izolowanie ściagów stalowych. Taśma Denso. Średnica ściagów 55mm Analogia: Izolacja ściągów o średnicy 48 mm t 4,449 ((14,20 * 8,00) * (116-27) / 1000) * 0,44 t 4,449 H Wykonanie zabudowy oczepu od strony lądowej razem t 4, H Kalkulacja indywidualna - Wykonanie warstwy filta filtracyjnego o frakcji 8-16 mm w otulinie z geowłókniny odpornej na kolmatację Analogia: Ułożenie geowłókniny przy wykonywaniu zasypu z żwiru filtracyjnego frakcji 8-16 mm m3 308,800 Przekrój A-A (0,40 + 1,50 + 2,50 + 0,50) * 78,60 m2 385,140 Przekrój F-F (0,40 + 1,50 + 2,50 + 0,50) * 75,80 m2 371,420 razem m2 756, Komentarz: Wykonanie zasypu z żwiru filtracyjnego o frakcji 8-16 mm Przekrój A-A ((2,70 * 0,50) + (1,70 * 0,30) + (0,40 * 0,35)) * 78,60 m3 157,200 Przekrój F-F ((2,70 * 0,50) + (1,70 * 0,30) + (0,40 * 0,35)) * 75,80 m3 151,600 razem m3 308, Przekrój A-A ((2,70 * 0,50) + (1,70 * 0,30) + (0,40 * 0,35)) * 78,60 m3 157,200 Przekrój F-F ((2,70 * 0,50) + (1,70 * 0,30) + (0,40 * 0,35)) * 75,80 m3 151,600 razem m3 308, H Kalkulacja indywidualna - Wykonanie podbudowy z frakcjonowanego kruszywa filtracyjnego mm w otulinie z geowłókniny odpornej na m3 532,680

4 Analogia: Ułożenie geowłókniny przy wykonywaniu podbudowy z żwiru filtracyjnego frakcji mm Przekrój A-A (2,0 + 1,50 + 2,60) * 78,60 m2 479,460 Przekrój F-F (2,0 + 1,50 + 2,60) * 75,80 m2 462, razem m2 941,840 Komentarz: Wykonanie zasypu z żwiru filtracyjnego o frakcji mm Przekrój A-A ((2,0 + 2,60) * 1,50 / 2) * 78,60 m3 271,170 Przekrój F-F ((2,0 + 2,60) * 1,50 / 2) * 75,80 m3 261, razem m3 532,680 Przekrój A-A ((2,0 + 2,60) * 1,50 / 2) * 78,60 m3 271,170 Przekrój F-F ((2,0 + 2,60) * 1,50 / 2) * 75,80 m3 261,510 razem m3 532, H Kalkulacja indywidualna - Wykonanie zasypu z gruntu zbrojonego (pospółki) ułożonego w poduszkach z geowłókniny Analogia: Ułożenie geowłókniny przy wykonywaniu zasypu z gruntu zbrojonego m3 208,440 Przekrój A-A (2,50 + 0,50) * 78,60 m2 235,800 m2 Przekrój F-F (2,50 + 0,50) * 75,80 m2 227, Komentarz: Wykonanie zasypu z gruntu zbrojonego (pospółki) w poduszkach z geowłókniny razem m2 463,200 Przekrój A-A (2,70 * 0,50) * 78,60 m3 106,110 Przekrój F-F (2,70 * 0,50) * 75,80 m3 102, razem m3 208,440 Przekrój A-A (2,70 * 0,50) * 78,60 m3 106,110 Przekrój F-F (2,70 * 0,50) * 75,80 m3 102,330 H ; H KONSTRUKCJA OBNIŻENIA DLA MAŁYCH JEDNOSTEK L = 18,60 m H Wykonanie konstrukcji oczepu wraz z montażem ściągów 13 H Kalkulacja indywidualna - Wykonanie oczepów wraz z wykonaniem deskowania, montażem zbrojenia, założeniem kleszczy z podwójnego KNR /01 - Deskowanie ścian w konstrukcjach nadwodnych systemem Acrow-U-Form Nabrzeża oczepowe, płytowe, nadbudowa razem m3 208,440 m 18,600

5 13.1 deskowanie ścian oczepu 2 * (1,20 * 18,60) m2 44,640 deskowanie dna oczepu 0,70 * 18,60 m2 13, KNR /05 - Zbrojenie nabrzeży i falochronów. Rodzaj nadbudowy oczepowa. Średnica prętów 10-14mm razem m2 57,660 Wg rysunku nr 28 1,10 * 0,36337 t 0, KNR /04 - Zbrojenie nabrzeży i falochronów. Rodzaj nadbudowy oczepowa. Średnica prętów do 8mm razem t 0,400 Wg rysunku nr 28 1,10 * 0,13664 t 0, KNR /01 - Betonowanie konstrukcji nadwodnych. Mieszanka betonowa dostarczona mieszarka do betonu. Odbiór z lądu od pompy do betonu razem t 0,150 1,20 * 0,70 * 18,60 m3 15, KNR /04 - Powłoka izolacyjna dwuwarstwowa, pionowych powierzchni betonowych i murowanych, z lepiku asfaltowego na zimno razem m3 15,624 0,31 * 18,60 m2 5,766 1,20 * 18,60 m2 22, KNR /01 - Dylatacje w konstrukcji budowli. Dwie warstwy powłoki z lepiku razem m2 28,086 (18,60 / 10,0) * (1,20 * 0,70) m2 1,562 razem m2 1, KNR /03 - Zakładanie kleszczy stalowych na ścianki szczelne i palisady - montaż z lądu.kleszcze jednostronne, pojedyncze na ściance lub palisadzie stalowej z ceowników o wys. do 240mm Analogia: Kleszcz jednostronny podwójny na ściance (2 * (29,40 * 18,60)) / 1000 t 1,094 razem t 1, H Kalkulacja indywidualna - Montaż nowych ściągów o średnicy DN 30mm i dł. 6,70 m raz z ich izolacją i montażem tarczy kotwiącej KNR /01 - Zakładanie ściągów kotwiących. Montaż z lądu. Średnica ściagów 43mm Analogia: ściągów o średnicy 30 mm szt 6,000 przyjęto 6 szt nowych ściągów (6 * 55,341) / 1000 t 0,332 razem t 0,332

6 14.2 KNR /01 - Ustawianie żelbetowych tarcz kotwiących. Masa tarczy w kg, do 500 przyjęto 6 szt nowych ściągów wg rys. nr 42 6 tarcz 6,000 razem tarcz 6, KNR /04 - Izolowanie ściagów stalowych. Taśma Denso. Średnica ściagów 43mm Analogia: Średnica 30 mm przyjęto 6 szt nowych ściągów (6 * 55,341) / 1000 t 0,332 razem t 0,332 H Wykonanie zabudowy oczepu od strony lądowej 15 H Kalkulacja indywidualna - Wykonanie warstwy filta filtracyjnego o frakcji 8-16 mm w otulinie z geowłókniny odpornej na kolmatację anie konstrukcji wanny - Izolacja przeciwwilgociowa i przeciwwodna z folii Analogia: Ułożenie geowłókniny przy wykonywaniu zasypu z żwiru filtracyjnego frakcji 8-16 mm m3 12,276 Przekrój H-H (0,60 + 1,70) * 18,60 m2 42,780 razem m2 42, Komentarz: Wykonanie zasypu z żwiru filtracyjnego o frakcji 8-16 mm Przekrój H-H 0,60 * 0,50 * 18,60 m3 5,580 1,20 * 0,30 * 18,60 m3 6,696 razem m3 12, Przekrój H-H 0,60 * 0,50 * 18,60 m3 5,580 1,20 * 0,30 * 18,60 m3 6,696 razem m3 12, H Kalkulacja indywidualna - Wykonanie podbudowy z frakcjonowanego kruszywa filtracyjnego mm w otulinie z geowłókniny odpornej na kolmatację Analogia: Ułożenie geowłókniny przy wykonywaniu podbudowy z żwiru filtracyjnego frakcji mm m3 42,966 Przekrój H-H (1,95 + 2,25) * 18,60 m2 78,120 razem m2 78, Komentarz: Wykonanie zasypu z żwiru filtracyjnego o frakcji mm Przekrój H-H 1,95 * 1,10 * 18,60 m3 39,897

7 (1,10 * 0,30) /2 * 18,60 m3 3, razem m3 42,966 Przekrój H-H 1,95 * 1,10 * 18,60 m3 39,897 (1,10 * 0,30) /2 * 18,60 m3 3, H Kalkulacja indywidualna - Wykonanie zasypu z gruntu zbrojonego (pospółki) ułożonego w poduszkach z geowłókniny Analogia: Ułożenie geowłókniny przy wykonywaniu zasypu z gruntu zbrojonego razem m3 42,966 m3 27,900 Przekrój H-H (1,40 + 0,60 + 1,40 + 0,60) * 18,60 m2 74,400 (1,10 + 0,60 + 1,10 + 0,60) * 18,60 m2 63, Komentarz: Wykonanie zasypu z gruntu zbrojonego (pospółki) w poduszkach z geowłókniny razem m2 137,640 Przekrój H-H 1,40 * 0,60 * 18,60 m3 15,624 1,10 * 0.60 * 18,60 m3 12, razem m3 27,900 Przekrój H-H 1,40 * 0,60 * 18,60 m3 15,624 1,10 * 0.60 * 18,60 m3 12,276 H Wykonanie konstrukcji "wanny" razem m3 27, H Kalkulacja indywidualna - Wykonanie żelbetowej "wanny' o ścianach bocznych oporowych o wymiarach 0,30x0,90 m wraz ze zbrojeniem, deskowaniem i betonowaniem KNR /01 - Zbrojenie płyt fundamentowych, stropów, filarów, ścian pionowych lub pochyłych, przyczółków jazów, murów oporowych, głów śluz, słupów i pojedynczych belek prętami o średnicy do 8mm m3 15,252 Wg rys. nr ,7 kg 209,700 wnętrze wanny 5,022 * 20 kg 100,440 razem kg 310, KNR /02 - Zbrojenie płyt fundamentowych, stropów, filarów, ścian pionowych lub pochyłych, przyczółków jazów, murów oporowych, głów śluz, słupów i pojedynczych belek prętami o średnicy 10-14mm Wg rys. nr ,94 kg 1 070,940 wnetrze wanny 5,022 * 60 kg 301, KNR /01 - Deskowanie ścian w konstrukcjach nadwodnych systemem Acrow-U-Form Nabrzeża oczepowe, płytowe, nadbudowa falochronów, pirsów i pomostów razem kg 1 372,260

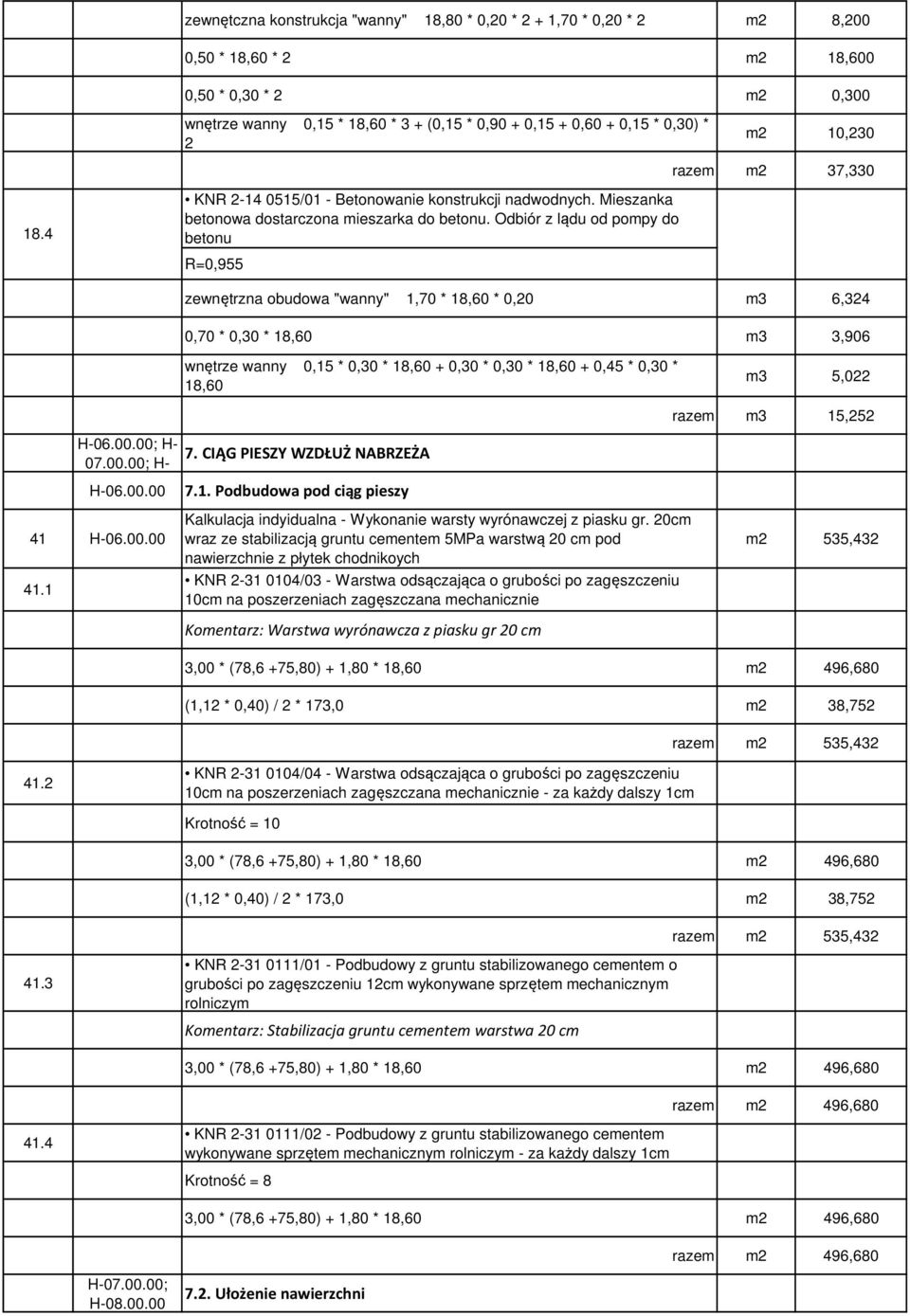

8 zewnętczna konstrukcja "wanny" 18,80 * 0,20 * 2 + 1,70 * 0,20 * 2 m2 8,200 0,50 * 18,60 * 2 m2 18,600 0,50 * 0,30 * 2 m2 0,300 wnętrze wanny 0,15 * 18,60 * 3 + (0,15 * 0,90 + 0,15 + 0,60 + 0,15 * 0,30) * 2 m2 10,230 razem m2 37, KNR /01 - Betonowanie konstrukcji nadwodnych. Mieszanka betonowa dostarczona mieszarka do betonu. Odbiór z lądu od pompy do betonu zewnętrzna obudowa "wanny" 1,70 * 18,60 * 0,20 m3 6,324 0,70 * 0,30 * 18,60 m3 3,906 wnętrze wanny 0,15 * 0,30 * 18,60 + 0,30 * 0,30 * 18,60 + 0,45 * 0,30 * 18,60 m3 5,022 razem m3 15,252 H ; H ; H- 7. CIĄG PIESZY WZDŁUŻ NABRZEŻA H Podbudowa pod ciąg pieszy 41 H Kalkulacja indyidualna - Wykonanie warsty wyrónawczej z piasku gr. 20cm wraz ze stabilizacją gruntu cementem 5MPa warstwą 20 cm pod nawierzchnie z płytek chodnikoych KNR /03 - Warstwa odsączająca o grubości po zagęszczeniu 10cm na poszerzeniach zagęszczana mechanicznie Komentarz: Warstwa wyrónawcza z piasku gr 20 cm m2 535,432 3,00 * (78,6 +75,80) + 1,80 * 18,60 m2 496,680 (1,12 * 0,40) / 2 * 173,0 m2 38,752 razem m2 535, KNR /04 - Warstwa odsączająca o grubości po zagęszczeniu 10cm na poszerzeniach zagęszczana mechanicznie - za każdy dalszy 1cm Krotność = 10 3,00 * (78,6 +75,80) + 1,80 * 18,60 m2 496,680 (1,12 * 0,40) / 2 * 173,0 m2 38,752 razem m2 535, KNR /01 - Podbudowy z gruntu stabilizowanego cementem o grubości po zagęszczeniu 12cm wykonywane sprzętem mechanicznym rolniczym Komentarz: Stabilizacja gruntu cementem warstwa 20 cm 3,00 * (78,6 +75,80) + 1,80 * 18,60 m2 496,680 razem m2 496, KNR /02 - Podbudowy z gruntu stabilizowanego cementem wykonywane sprzętem mechanicznym rolniczym - za każdy dalszy 1cm Krotność = 8 3,00 * (78,6 +75,80) + 1,80 * 18,60 m2 496,680 razem m2 496,680 H ; H Ułożenie nawierzchni

9 42 H ; H Kalkulacja indywidualna - Ułozenie nawierzchni płytek chodnikowych 30x30 cm o fakturze kamiennej na podsypce cementowo-piaskowej gr. 4 cm wraz z ułozeniem krawężników 15x30 na ławie z oporem i warstwie wyrónawczej z piasku m2 444, KNR /01 - Podłoża pod kanały z materiałów sypkich o grubości 10cm (173,0 + 2,70) * 0,25 m2 43,925 razem m2 43, KNR /04 - Ława betonowa z oporem pod krawężniki (173,0 + 2,70) * 0,25 * 0,15 m3 6,589 razem m3 6, KNR /03 - Krawężniki betonowe o wymiarach 15x30cm wystające na podsypce cementowo-piaskowej 173,0 + 2,70 m 175,700 razem m 175, KNR /03 - Chodniki z płyt betonowych o wymiarach 35x35x5cm na podsypce cementowo-piaskowej, z wypełnieniem spoin zaprawą cementową Aanolgia: Ułożenie nawierzchni z płyt chodnikowych 30x30 cm o fakturze kamiennej 78,60 * 2,70 +18,60 * 1, ,80 * 2,70 m2 444,780 H WYPOSAŻENIE NABRZEŻA H ; H ROBOTY WYKOŃCZENIOWE H Zakończenie nabrzeża w km razem m2 444, H Kalkulacja indywidualna - Wykonanie narzutu kamiennego z kamieni o wadze kg ułożonego na geowłókninie poprzez warstwę pośrednią i wyrównawczą ge. 20cm wykonanej z gruntu zasypowego o frakcji mm. Warstwa pośrednia gr. 40 cm z kamienia łamaneg m3 13, Analogia: Ułożenie geowłókniny przy wykonywaniu podbudowy z żwiru filtracyjnego frakcji mm pod narzut kamienny na zakończeniu nabrzeża 4,00 * 4,00 m2 16,000 razem m2 16, Komentarz: Wykonanie zasypu z żwiru filtracyjnego o frakcji 8-16 mm pod narzut kamienny na zakończeniu nabrzeża 0,20 * 3,00 * 3,00 m3 1,800 razem m3 1, KNR /09 - Wykonanie narzutu kamiennego luzem z brzegu z wyładunkiem ręcznym podwodnym, z kamienia ciężkiego lub średniego 0,40 * 3,00 * 3,00 m3 3,600 razem m3 3,600

10 43.4 KNR /01 - Narzuty z kamienia łamanego o masie do 500kg na skarpach wykonywane z lądu (3,00 * 3,00) / 2 * 3,00 m3 13,500 H WYPOSAŻENIE NABRZEŻA razem m3 13, KNR /01 - Montaż balustrad stalowych z rur o średnicy do 60mm Komentarz: Montaż kompletnej bariery ochronnej z rur DN 51/4 mm wg rys. nr ,791 kg 2 994,791 razem kg 2 994, KNR /03 - Montaż pachołów żeliwnych typu ZL 15 Wg rys. nr szt 15,000 razem szt 15, KNR /02 - Montaż odbojnic z wałków gumowych o średnicy 350mm Analogia: Montaż odbojnic typu I Odbpjnica typu I 38 szt 38,000 razem szt 38, KNR /01 - Montaż odbojnic z wałków gumowych o średnicy 200mm Analogia: Montaż odbojnic typu II Odbpjnica typu II 28 szt 28,000 razem szt 28, KNR /01 - Montaż drabinek i wyłazów ratowniczych. Liczba kotew mocujących w szt. 4 Komentarz: Montaż gotowych brabinek ratunkowych wg rys nr 31 Montaż 2 drabinek 78,80 * 2 kg 157,600 razem kg 157, Kalkulacja indywidualna - Wykonanie i montaż stojaka sptrzętu ratunkowego wg rys nr 36 Kalkulacja indywidualna - Wykonanie i montaż rożka podwójnego cumowniczego typu ciężkiego H MONTAŻ ZNAKÓW ZAKAZU I INFORMACYJNYCH szt 3,000 szt 5, H Kalkulacja indywidualna - Montaż znaków zakazu i informacyjnych wzdłuż nabrzeżą KNR /02 - Słupki do znaków drogowych z rur stalowych o średnicy 70mm szt 7,000

11 Komentarz: Zamontowanie tablicy zakazu kotwiczenia A6 Komentarz: Zamontowanie tablicy zakazu wytwarzania fali A9 Komentarz: Zamontowanie tablicy zakazu postoju A5 Komentarz: Zamontowanie tablicy zakazu cumowania A7 Komentarz: Znaki informacyjne: "zezwolenie na postój" E5 Komentarz: Zamontowanie znaku cumowania E7 16 szt 7,000 razem szt 7,000 1 szt 1,000 razem szt 1,000 1 szt 1,000 razem szt 1,000 2 szt 2,000 razem szt 2,000 1 szt 1,000 razem szt 1,000 1 szt 1,000 razem szt 1,000 1 szt 1,000 razem szt 1,000
