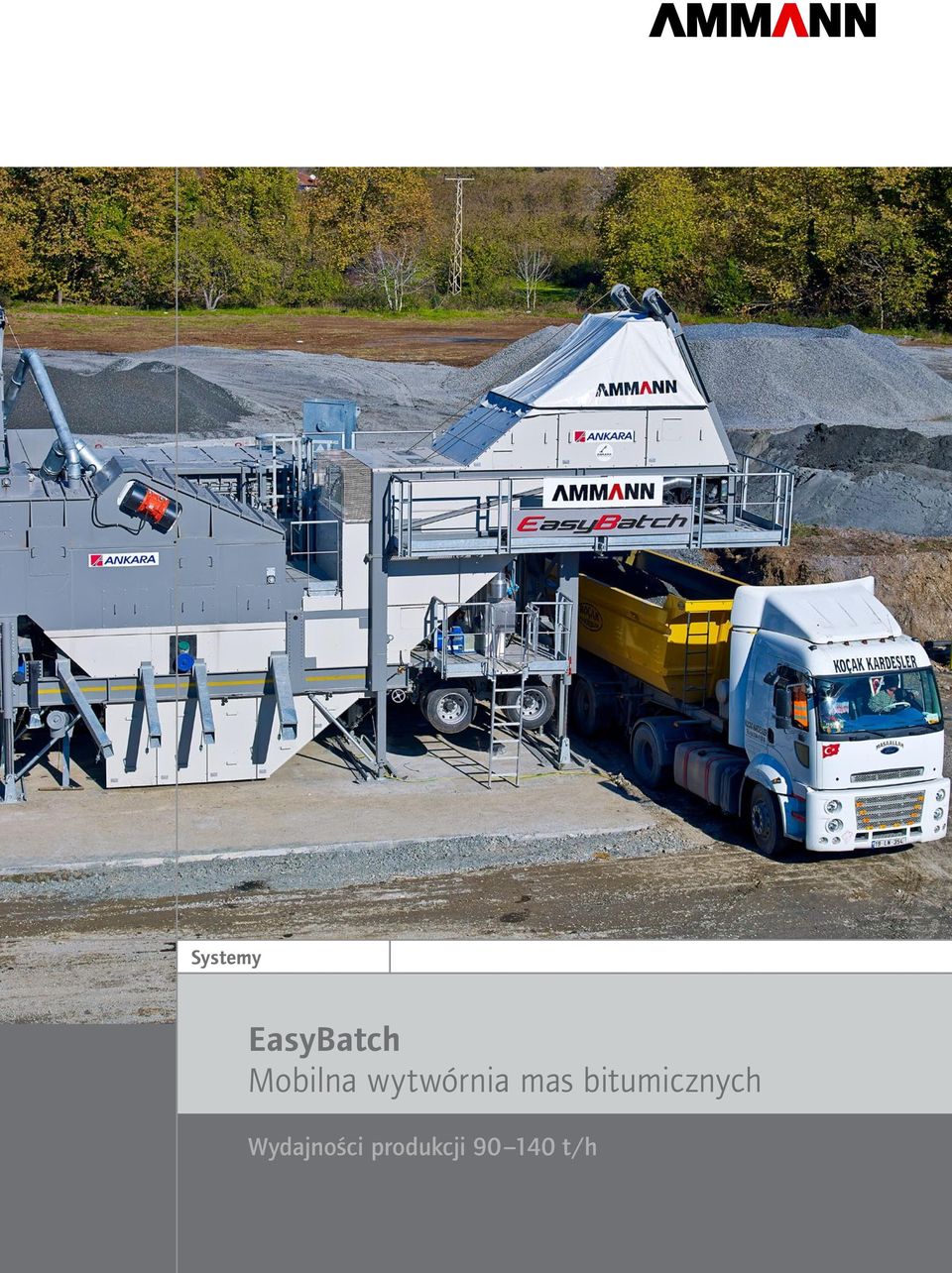

1 Systemy EasyBatch Mobilna wytwórnia mas bitumicznych Wydajności produkcji t/h

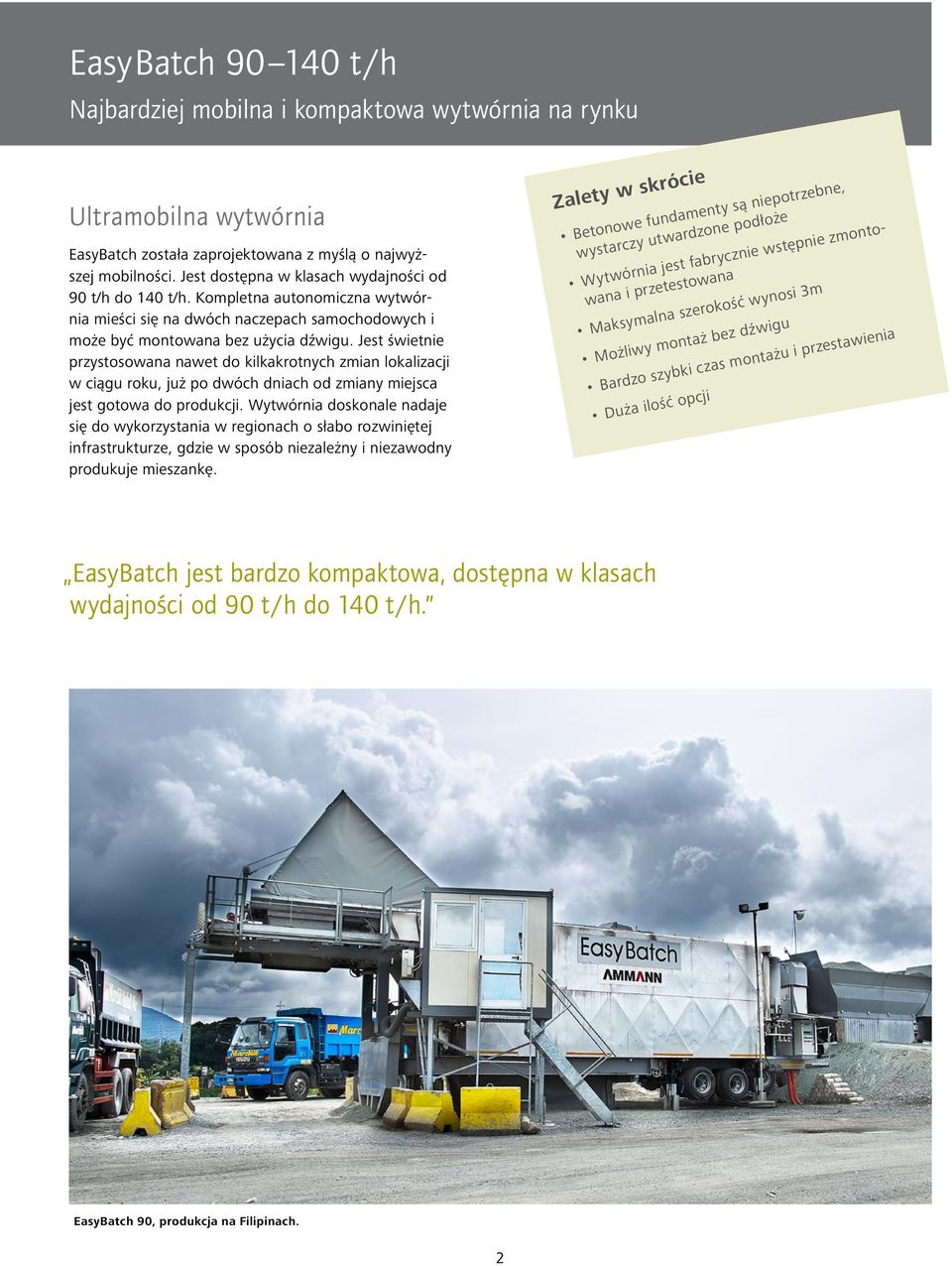

2 Easy Batch t/h Najbardziej mobilna i kompaktowa wytwórnia na rynku Ultramobilna wytwórnia EasyBatch została zaprojektowana z myślą o najwyższej mobilności. Jest dostępna w klasach wydajności od 90 t/h do 140 t/h. Kompletna autonomiczna wytwórnia mieści się na dwóch naczepach samochodowych i może być montowana bez użycia dźwigu. Jest świetnie przystosowana nawet do kilkakrotnych zmian lokalizacji w ciągu roku, już po dwóch dniach od zmiany miejsca jest gotowa do produkcji. Wytwórnia doskonale nadaje się do wykorzystania w regionach o słabo rozwiniętej infrastrukturze, gdzie w sposób niezależny i niezawodny produkuje mieszankę. Zalety w skrócie Betonowe fundamenty są niepotrzebne, wystarczy utwardzone podłoże Wytwórnia jest fabrycznie wstępnie zmontowana i przetestowana Maksymalna szerokość wynosi 3m Możliwy montaż bez dźwigu Bardzo szybki czas montażu i przestawienia Duża ilość opcji EasyBatch jest bardzo kompaktowa, dostępna w klasach wydajności od 90 t/h do 140 t/h. EasyBatch 90, produkcja na Filipinach. 2

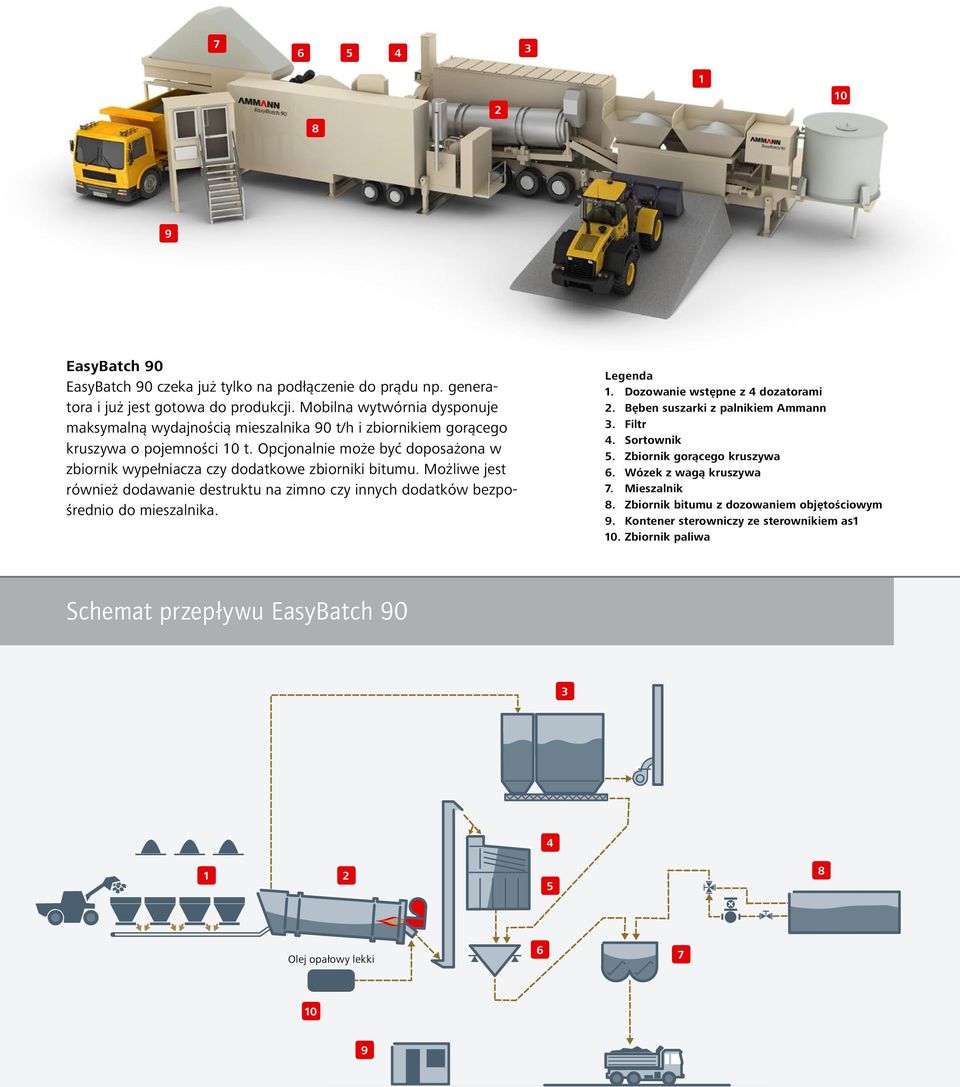

3 EasyBatch 90 EasyBatch 90 czeka już tylko na podłączenie do prądu np. generatora i już jest gotowa do produkcji. Mobilna wytwórnia dysponuje maksymalną wydajnością mieszalnika 90 t/h i zbiornikiem gorącego kruszywa o pojemności 10 t. Opcjonalnie może być doposażona w zbiornik wypełniacza czy dodatkowe zbiorniki bitumu. Możliwe jest również dodawanie destruktu na zimno czy innych dodatków bezpośrednio do mieszalnika. Legenda 1. Dozowanie wstępne z 4 dozatorami 2. Bęben suszarki z palnikiem Ammann 3. Filtr 4. Sortownik 5. Zbiornik gorącego kruszywa 6. Wózek z wagą kruszywa 7. Mieszalnik 8. Zbiornik bitumu z dozowaniem objętościowym 9. Kontener sterowniczy ze sterownikiem as1 10. Zbiornik paliwa Schemat przepływu EasyBatch Olej opałowy lekki

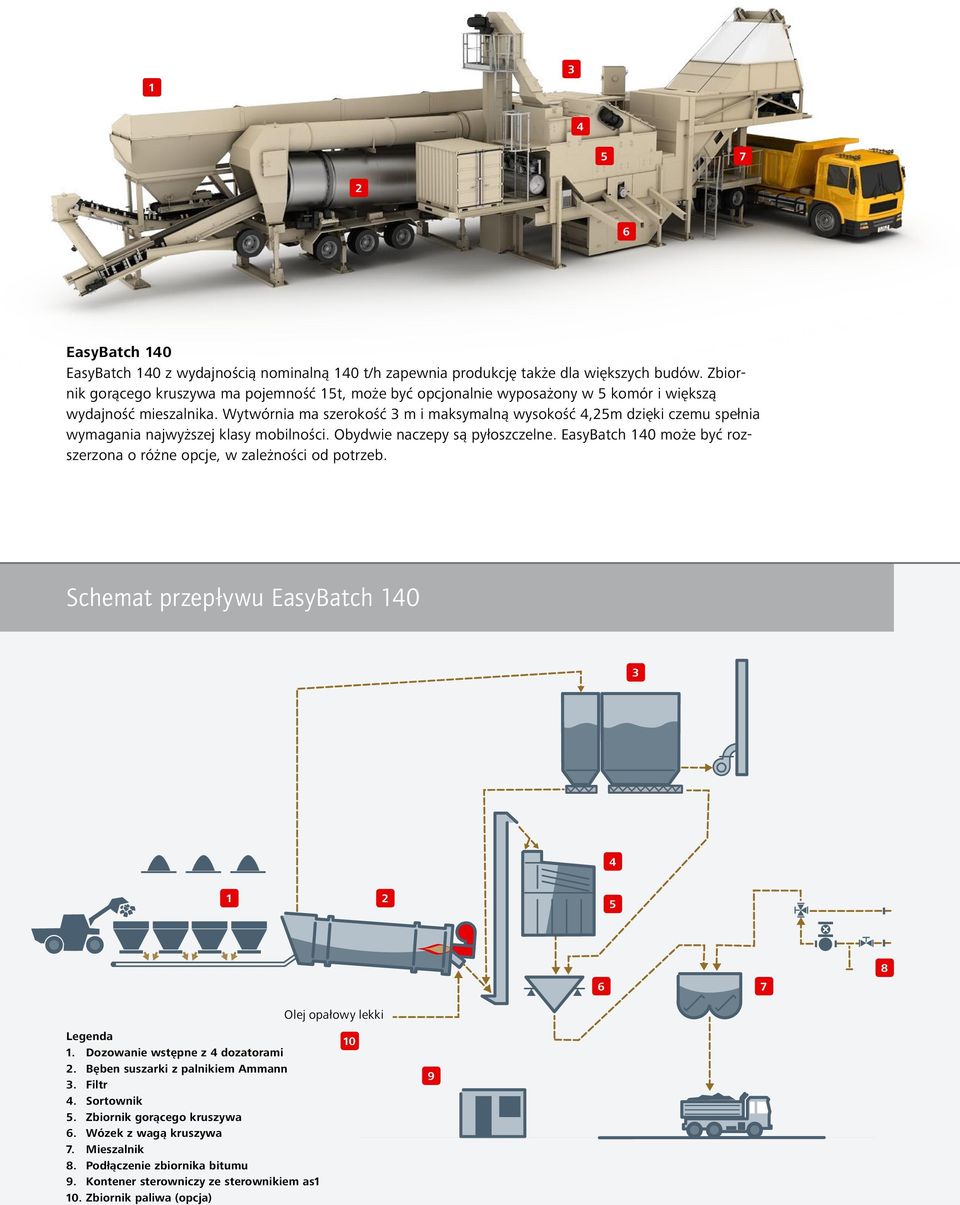

4 EasyBatch 140 EasyBatch 140 z wydajnością nominalną 140 t/h zapewnia produkcję także dla większych budów. Zbiornik gorącego kruszywa ma pojemność 15t, może być opcjonalnie wyposażony w 5 komór i większą wydajność mieszalnika. Wytwórnia ma szerokość 3 m i maksymalną wysokość 4,25m dzięki czemu spełnia wymagania najwyższej klasy mobilności. Obydwie naczepy są pyłoszczelne. EasyBatch 140 może być rozszerzona o różne opcje, w zależności od potrzeb. Schemat przepływu EasyBatch Legenda 1. Dozowanie wstępne z 4 dozatorami 2. Bęben suszarki z palnikiem Ammann 3. Filtr 4. Sortownik 5. Zbiornik gorącego kruszywa 6. Wózek z wagą kruszywa 7. Mieszalnik 8. Podłączenie zbiornika bitumu 9. Kontener sterowniczy ze sterownikiem as1 10. Zbiornik paliwa (opcja) Olej opałowy lekki 10 9

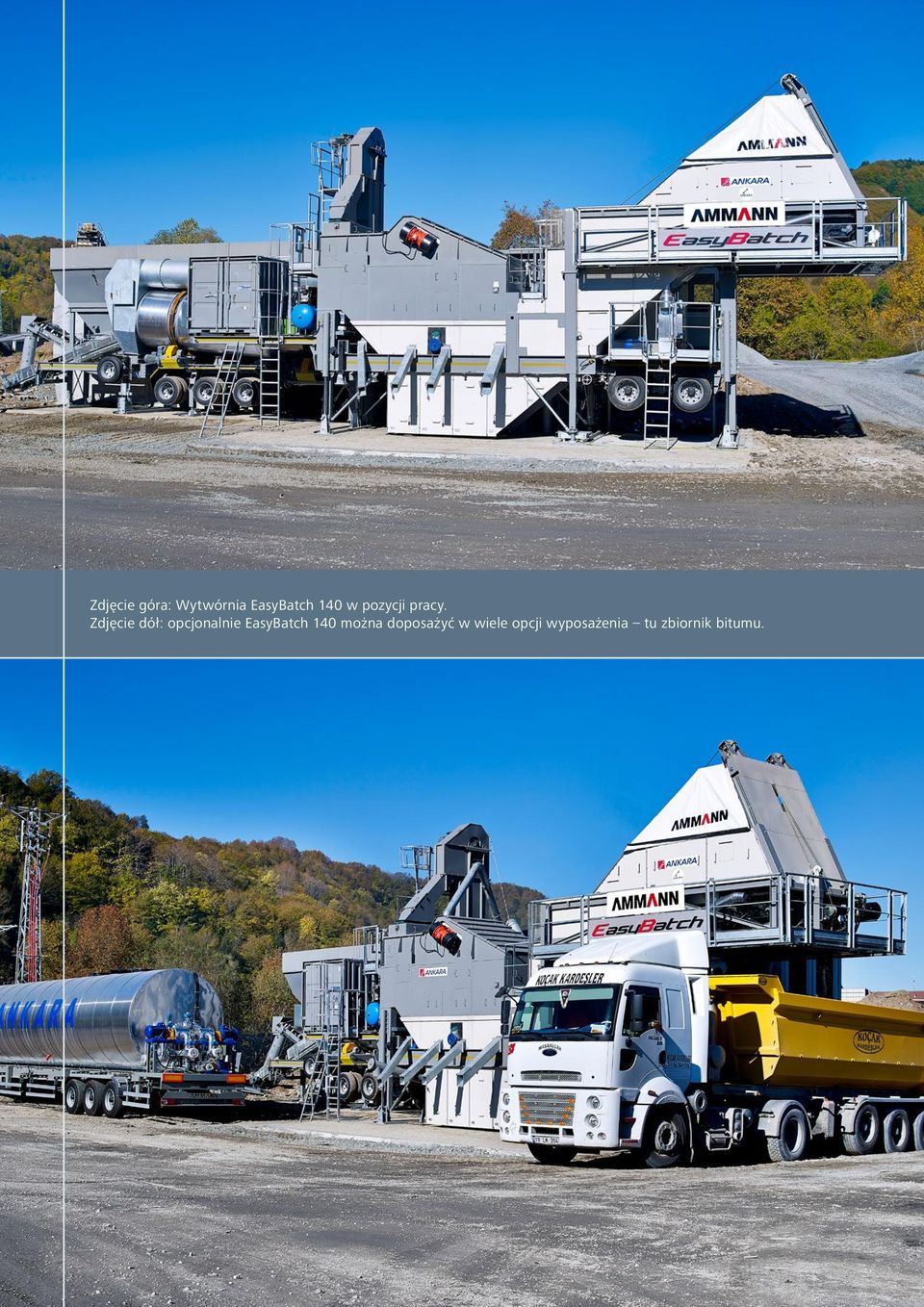

5 Zdjęcie góra: Wytwórnia EasyBatch 140 w pozycji pracy. Zdjęcie dół: opcjonalnie EasyBatch 140 można doposażyć w wiele opcji wyposażenia tu zbiornik bitumu.

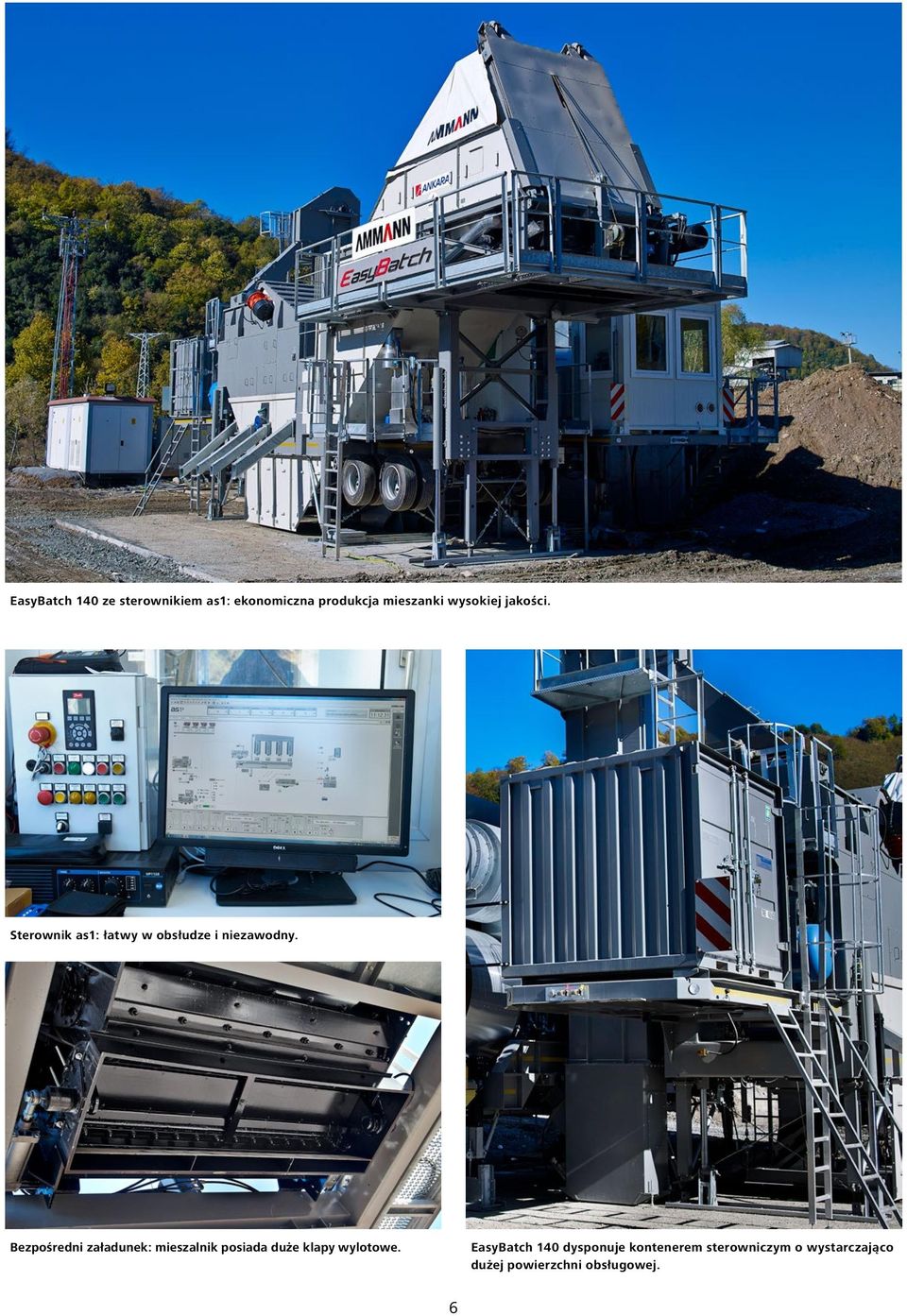

6 EasyBatch 140 ze sterownikiem as1: ekonomiczna produkcja mieszanki wysokiej jakości. Sterownik as1: łatwy w obsłudze i niezawodny. Bezpośredni załadunek: mieszalnik posiada duże klapy wylotowe. EasyBatch 140 dysponuje kontenerem sterowniczym o wystarczająco dużej powierzchni obsługowej. 6

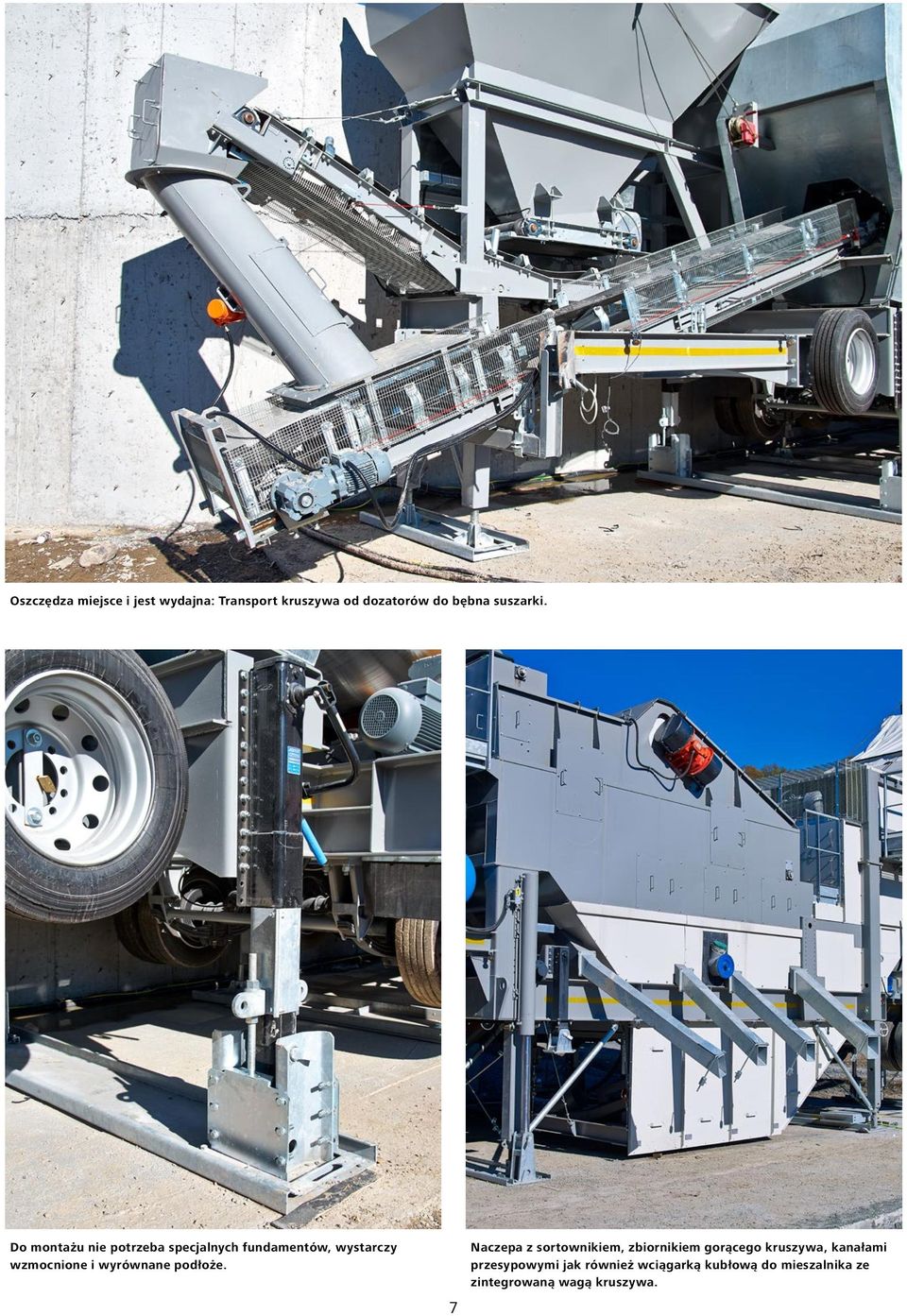

7 Oszczędza miejsce i jest wydajna: Transport kruszywa od dozatorów do bębna suszarki. Do montażu nie potrzeba specjalnych fundamentów, wystarczy wzmocnione i wyrównane podłoże. 7 Naczepa z sortownikiem, zbiornikiem gorącego kruszywa, kanałami przesypowymi jak również wciągarką kubłową do mieszalnika ze zintegrowaną wagą kruszywa.

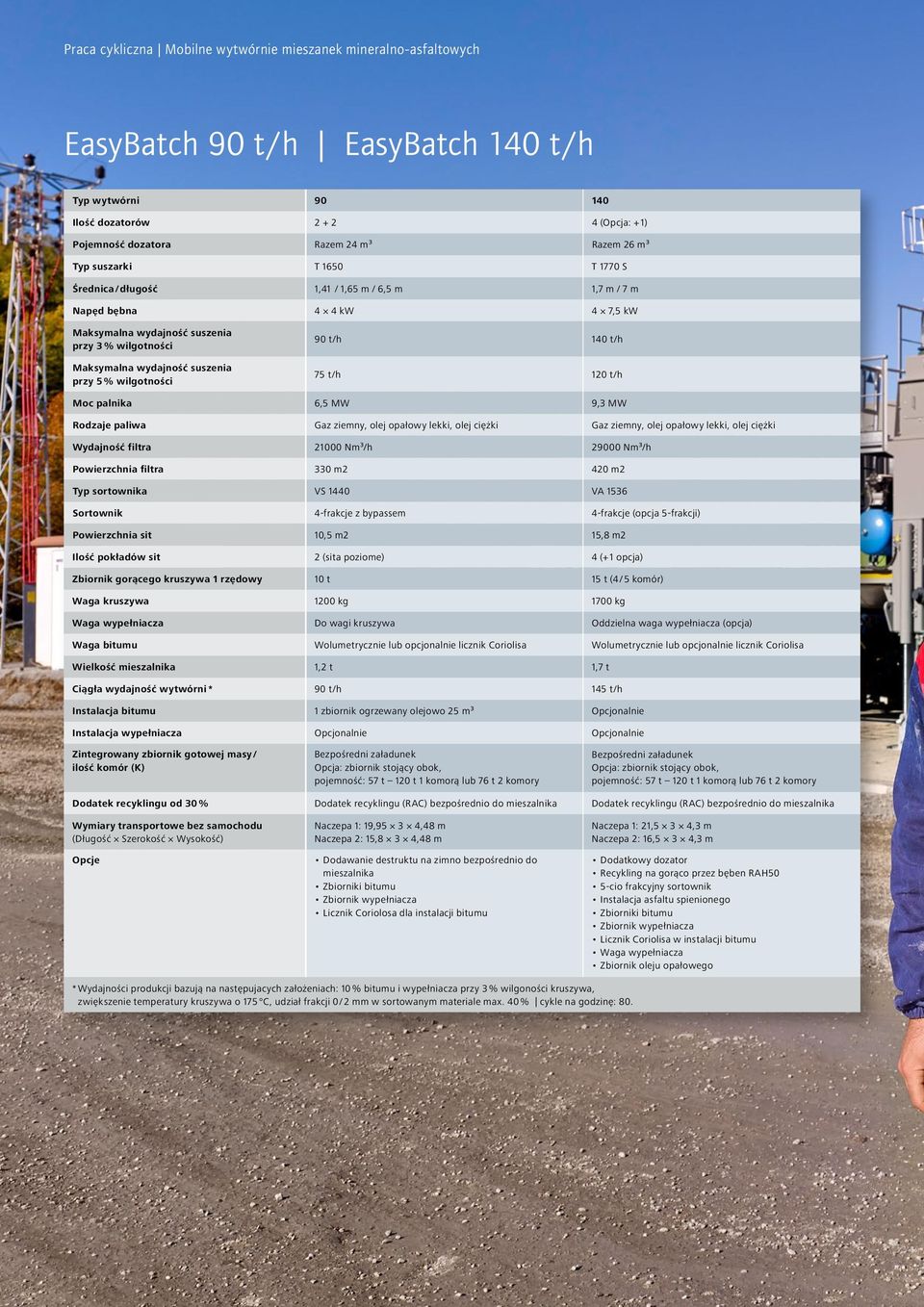

8 Praca cykliczna Mobilne wytwórnie mieszanek mineralno-asfaltowych EasyBatch 90 t/h EasyBatch 140 t/h Typ wytwórni Ilość dozatorów (Opcja: + 1) Pojemność dozatora Razem 2 m³ Razem 26 m³ Typ suszarki T 16 0 T 1770 S Średnica / długość 1, 1 / 1,6 m / 6, m 1,7 m / 7 m Napęd bębna kw 7, kw Maksymalna wydajność suszenia przy 3 % wilgotności Maksymalna wydajność suszenia przy 5 % wilgotności 0 t/h 7 t/h 1 0 t/h 120 t/h Moc palnika 6, MW, MW Rodzaje paliwa Gaz ziemny, olej opałowy lekki, olej ciężki Gaz ziemny, olej opałowy lekki, olej ciężki Wydajność filtra Nm³/h Nm³/h Powierzchnia filtra 0 m2 20 m2 Typ sortownika VS 1 0 VA 1 6 Sortownik -frakcje z bypassem -frakcje (opcja -frakcji) Powierzchnia sit 10, m2 1, m2 Ilość pokładów sit 2 (sita poziome) (+ 1 opcja) Zbiornik gorącego kruszywa 1 rzędowy 10 t 1 t ( / komór) Waga kruszywa 1200 kg 1700 kg Waga wypełniacza Do wagi kruszywa Oddzielna waga wypełniacza (opcja) Waga bitumu Wolumetrycznie lub opcjonalnie licznik Coriolisa Wolumetrycznie lub opcjonalnie licznik Coriolisa Wielkość mieszalnika 1,2 t 1,7 t Ciągła wydajność wytwórni * 0 t/h 1 t/h Instalacja bitumu 1 zbiornik ogrzewany olejowo 2 m³ Opcjonalnie Instalacja wypełniacza Opcjonalnie Opcjonalnie Zintegrowany zbiornik gotowej masy / ilość komór (K) Bezpośredni załadunek Opcja: zbiornik stojący obok, pojemność: 7 t 120 t 1 komorą lub 76 t 2 komory Bezpośredni załadunek Opcja: zbiornik stojący obok, pojemność: 7 t 120 t 1 komorą lub 76 t 2 komory Dodatek recyklingu od 30 % Dodatek recyklingu (RAC) bezpośrednio do mieszalnika Dodatek recyklingu (RAC) bezpośrednio do mieszalnika Wymiary transportowe bez samochodu (Długość Szerokość Wysokość) Opcje Naczepa 1: 1,, m Naczepa 2: 1,, m Dodawanie destruktu na zimno bezpośrednio do mieszalnika Zbiorniki bitumu Zbiornik wypełniacza Licznik Coriolosa dla instalacji bitumu Naczepa 1: 21,, m Naczepa 2: 16,, m Dodatkowy dozator Recykling na gorąco przez bęben RAH 0 -cio frakcyjny sortownik Instalacja asfaltu spienionego Zbiorniki bitumu Zbiornik wypełniacza Licznik Coriolisa w instalacji bitumu Waga wypełniacza Zbiornik oleju opałowego * Wydajności produkcji bazują na następujacych założeniach: 10 % bitumu i wypełniacza przy % wilgoności kruszywa, zwiększenie temperatury kruszywa o 17 C, udział frakcji 0 / 2 mm w sortowanym materiale max. 0 % cykle na godzinę: 0.

9

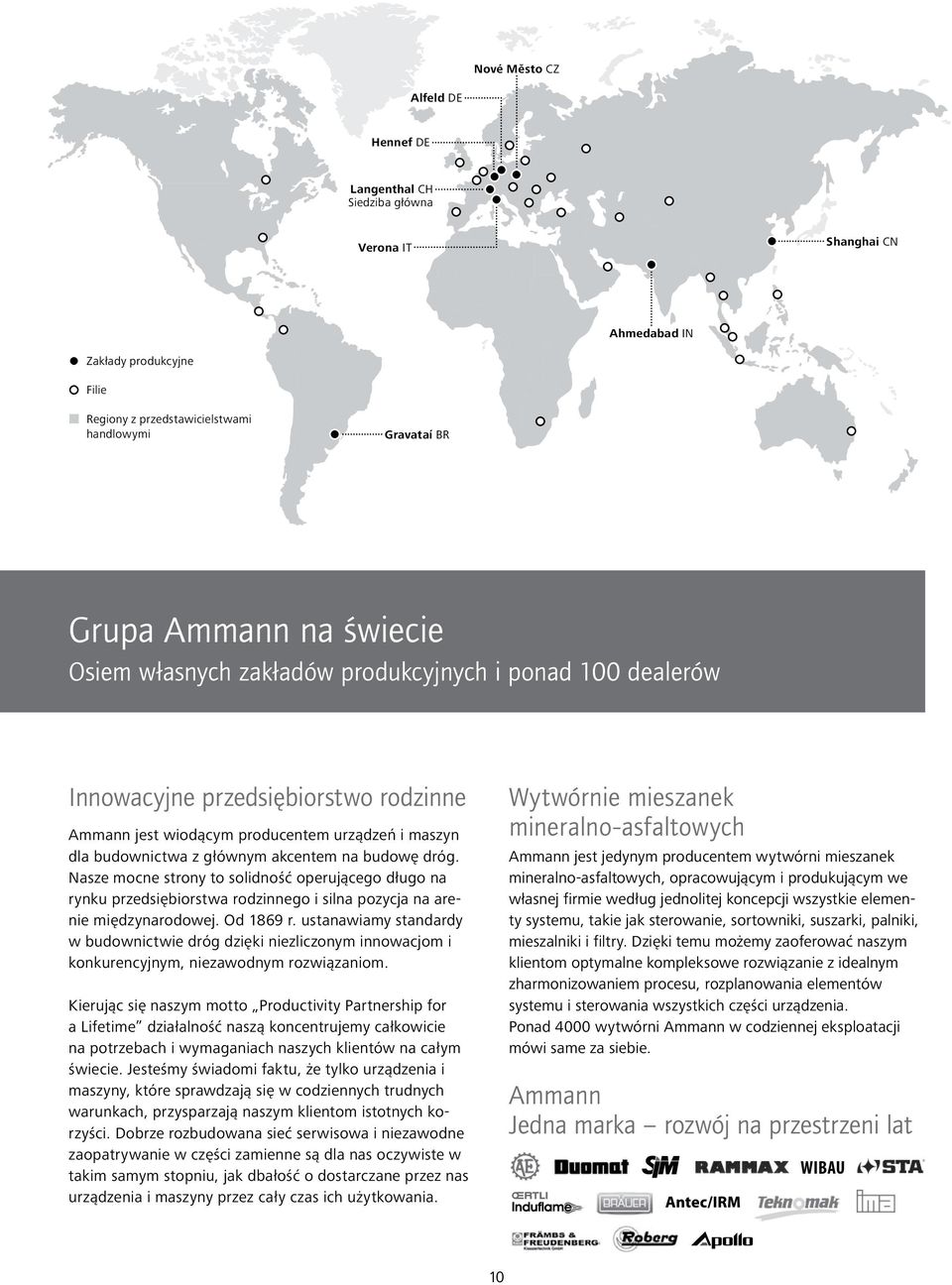

10 Nové Město CZ Alfeld DE Hennef DE Langenthal CH Siedziba główna Verona IT Shanghai CN Ahmedabad IN Zakłady produkcyjne Filie Regiony z przedstawicielstwami handlowymi Gravataí BR Grupa Ammann na świecie Osiem własnych zakładów produkcyjnych i ponad 100 dealerów Innowacyjne przedsiębiorstwo rodzinne Ammann jest wiodącym producentem urządzeń i maszyn dla budownictwa z głównym akcentem na budowę dróg. Nasze mocne strony to solidność operującego długo na rynku przedsiębiorstwa rodzinnego i silna pozycja na arenie międzynarodowej. Od 1869 r. ustanawiamy standardy w budownictwie dróg dzięki niezliczonym innowacjom i konkurencyjnym, niezawodnym rozwiązaniom. Kierując się naszym motto Productivity Partnership for a Lifetime działalność naszą koncentrujemy całkowicie na potrzebach i wymaganiach naszych klientów na całym świecie. Jesteśmy świadomi faktu, że tylko urządzenia i maszyny, które sprawdzają się w codziennych trudnych warunkach, przysparzają naszym klientom istotnych korzyści. Dobrze rozbudowana sieć serwisowa i niezawodne zaopatrywanie w części zamienne są dla nas oczywiste w takim samym stopniu, jak dbałość o dostarczane przez nas urządzenia i maszyny przez cały czas ich użytkowania. Wytwórnie mieszanek mineralno-asfaltowych Ammann jest jedynym producentem wytwórni mieszanek mineralno-asfaltowych, opracowującym i produkującym we własnej firmie według jednolitej koncepcji wszystkie elementy systemu, takie jak sterowanie, sortowniki, suszarki, palniki, mieszalniki i filtry. Dzięki temu możemy zaoferować naszym klientom optymalne kompleksowe rozwiązanie z idealnym zharmonizowaniem procesu, rozplanowania elementów systemu i sterowania wszystkich części urządzenia. Ponad 4000 wytwórni Ammann w codziennej eksploatacji mówi same za siebie. Ammann Jedna marka rozwój na przestrzeni lat Member of Ammann G roup WIBAU Member of Ammann G roup 10

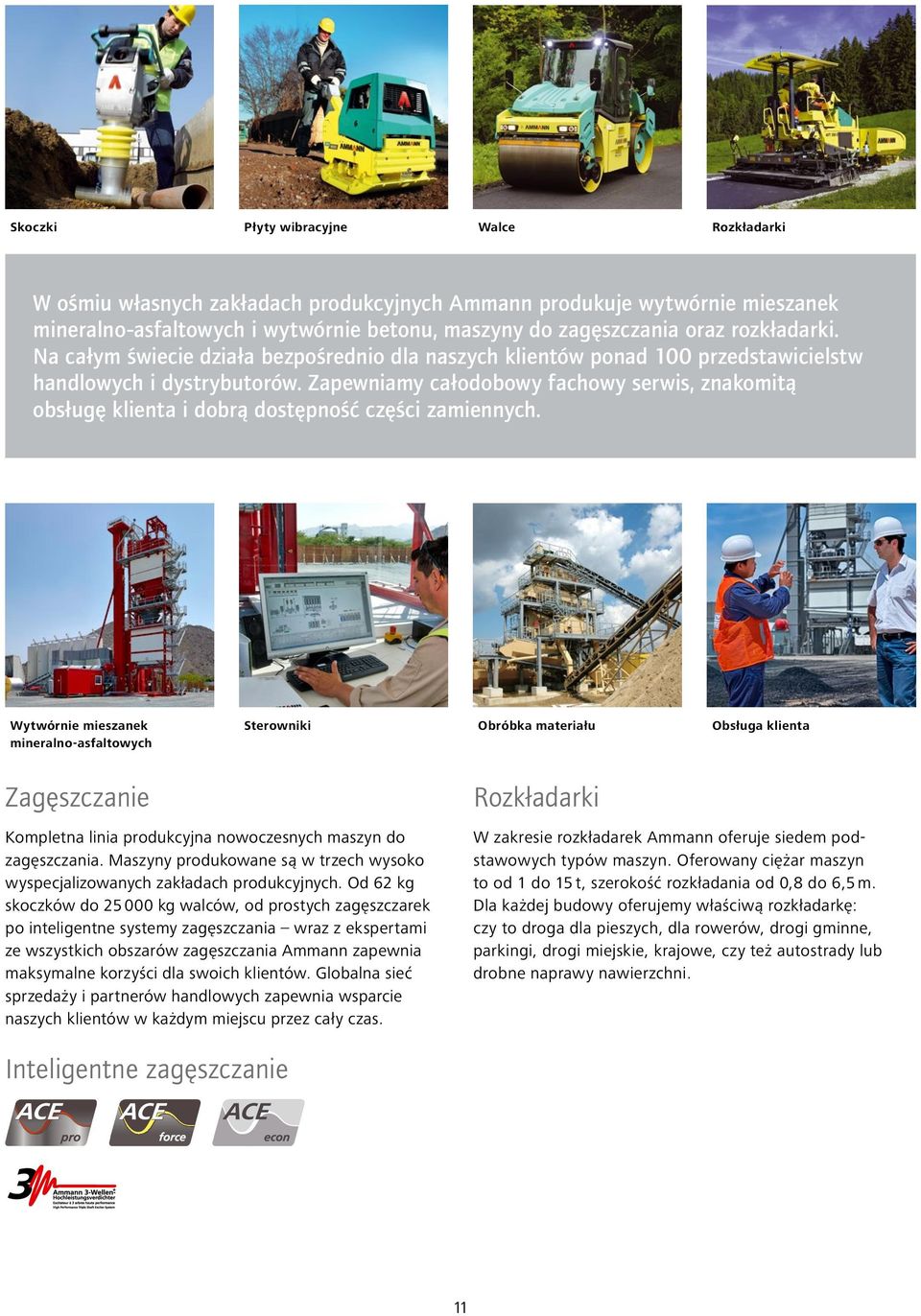

11 Skoczki Płyty wibracyjne Walce Rozkładarki W ośmiu własnych zakładach produkcyjnych Ammann produkuje wytwórnie mieszanek mineralno-asfaltowych i wytwórnie betonu, maszyny do zagęszczania oraz rozkładarki. Na całym świecie działa bezpośrednio dla naszych klientów ponad 100 przedstawicielstw handlowych i dystrybutorów. Zapewniamy całodobowy fachowy serwis, znakomitą obsługę klienta i dobrą dostępność części zamiennych. Wytwórnie mieszanek mineralno-asfaltowych Sterowniki Obróbka materiału Obsługa klienta Zagęszczanie Kompletna linia produkcyjna nowoczesnych maszyn do zagęszczania. Maszyny produkowane są w trzech wysoko wyspecjalizowanych zakładach produkcyjnych. Od 62 kg skoczków do kg walców, od prostych zagęszczarek po inteligentne systemy zagęszczania wraz z ekspertami ze wszystkich obszarów zagęszczania Ammann zapewnia maksymalne korzyści dla swoich klientów. Globalna sieć sprzedaży i partnerów handlowych zapewnia wsparcie naszych klientów w każdym miejscu przez cały czas. Rozkładarki W zakresie rozkładarek Ammann oferuje siedem podstawowych typów maszyn. Oferowany ciężar maszyn to od 1 do 15 t, szerokość rozkładania od 0,8 do 6,5 m. Dla każdej budowy oferujemy właściwą rozkładarkę: czy to droga dla pieszych, dla rowerów, drogi gminne, parkingi, drogi miejskie, krajowe, czy też autostrady lub drobne naprawy nawierzchni. Inteligentne zagęszczanie 11

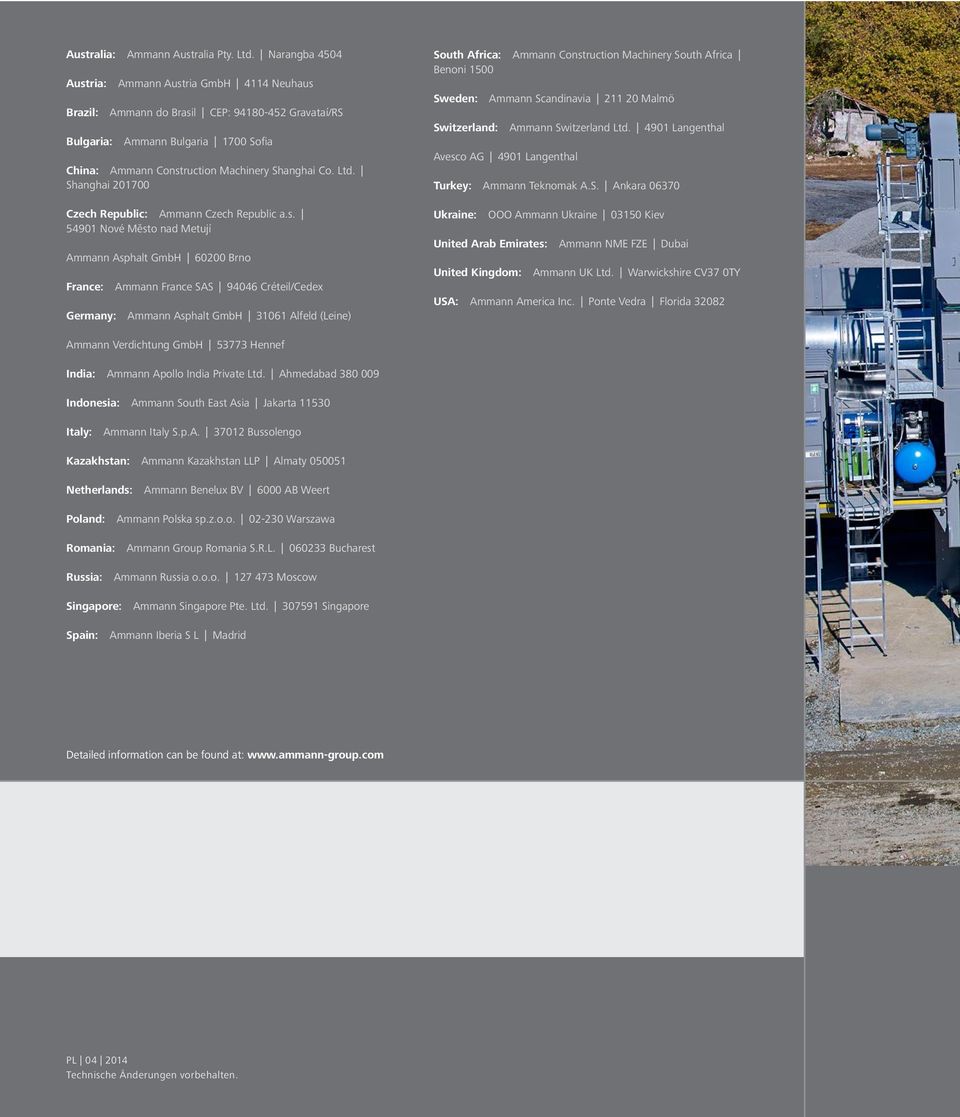

12 Australia: Ammann Australia Pty. Ltd. Narangba 4504 Austria: Ammann Austria GmbH 4114 Neuhaus Brazil: Ammann do Brasil CEP: Gravataí/RS Bulgaria: Ammann Bulgaria 1700 Sofia China: Ammann Construction Machinery Shanghai Co. Ltd. Shanghai Czech Republic: Ammann Czech Republic a.s Nové Město nad Metují Ammann Asphalt GmbH Brno France: Ammann France SAS Créteil/Cedex Germany: Ammann Asphalt GmbH Alfeld (Leine) South Africa: Ammann Construction Machinery South Africa Benoni 1500 Sweden: Ammann Scandinavia Malmö Switzerland: Ammann Switzerland Ltd Langenthal Avesco AG 4901 Langenthal Turkey: Ammann Teknomak A.S. Ankara Ukraine: OOO Ammann Ukraine Kiev United Arab Emirates: Ammann NME FZE Dubai United Kingdom: Ammann UK Ltd. Warwickshire CV37 0TY USA: Ammann America Inc. Ponte Vedra Florida Ammann Verdichtung GmbH Hennef India: Ammann Apollo India Private Ltd. Ahmedabad Indonesia: Ammann South East Asia Jakarta Italy: Ammann Italy S.p.A Bussolengo Kazakhstan: Ammann Kazakhstan LLP Almaty Netherlands: Ammann Benelux BV 6000 AB Weert Poland: Ammann Polska sp.z.o.o Warszawa Romania: Ammann Group Romania S.R.L Bucharest Russia: Ammann Russia o.o.o Moscow Singapore: Ammann Singapore Pte. Ltd Singapore Spain: Ammann Iberia S L Madrid Detailed information can be found at: PL Technische Änderungen vorbehalten.
