1 Przedsiębiorstwo ARI spółka z o.o Poznań, ul. J. Kochanowskiego 4/8 tel./fax info@ari.com.pl PROJEKT WYKONAWCZY ELEKTR ZAMAWIAJĄCY: INWESTOR: JEDNOSTKA PROJEKTOWA: OBIEKT: ADRES: TEMAT: STADIUM DOKUMENTACJI BRANŻA UMOWA NR Specjalistyczny Zespół Opieki Zdrowotnej Nad Matką i Dzieckiem Samodzielny Publiczny Zakład Opieki Zdrowotnej Poznań, ul. Bolesława Krysiewicza 7/8 Przedsiębiorstwo ARI spółka z o.o Poznań, ul. J.Kochanowskiego 4/8 Szpital Ginekologiczno Położniczy CPV Poznań, ul. Jarochowskiego 18 działka nr 120, arkusz 31, obręb Łazarz Remont pomieszczeń piwnicznych Projekt instalacji elektrycznych DATA: Poznań, kwiecień 2013r. AUTOR PROJEKTU: mgr inż. Zbigniew Skrzypczak upr. nr 288/66 mgr inż. Jolanta Śniedziewska GŁ.PROJEKTANT: dr inż. arch. Eugeniusz Skrzypczak upr. nr 244/84/Pw IMIĘ I NAZWISKO UPRAWNIENIA NR PODPIS I PIĘCZĄTKA

2 I. Informacje wstępne. 1. Zawartość opracowania: - opis techniczny, - obliczenia techniczne, - rysunki: E-01. Instalacje elektryczne wewnętrzne. Rzut piwnic. Skala 1:50. E-02. Rozdzielnia TP. 2. Podstawa opracowania. - zlecenie Inwestora, - uzgodnienia z Inwestorem, - PB architektury i konstrukcji dla remontu pomieszczeń piwnicznych szpitala ginekologiczno - położniczego w Poznaniu, przy ul. Jarachowskiego uzgodnienia z branżami, - obowiązujące przepisy, normy : 1. Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz. U. nr80, poz. 563 z dnia r) 2. Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki ich usytuowanie (tekst jednolity Dz. U. z 2002r nr75 poz. 690 z późniejszymi zmianami), 3. PN -IEC :1994 Instalacje elektryczne w obiektach budowlanych- Ochrona zapewniająca bezpieczeństwo-dobór środków ochrony w zależności od wpływów zewnętrznych- Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych. 4. PN-EN :2004 Światło i oświetlenie- Oświetlenie miejsc pracy- Część 1: Miejsca pracy we wnętrzach. 5. PN -IEC :2000 Instalacje elektryczne w obiektach budowlanych- Zakres, przedmiot i wymagania podstawowe. 6. PN -IEC : 2000 Instalacje elektryczne w obiektach budowlanych- Ustalanie ogólnych charakterystyk. 7. PN -IEC :2000 Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa-ochrona przeciwporażeniowa. 8. PN -IEC :1999 Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa-ochrona przed prądem przetężeniowym. 9. PN -IEC :1999 Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa-ochrona przed przepięciami-ochrona przed przepięciami atmosferycznymi lub łączeniowymi. 10.PN -IEC :1999 Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa-ochrona przed obniżeniem napięcia. 11. PN -IEC :2000 Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego- Postanowienia ogólne. 12.PN -IEC :2002 Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego - Oprzewodowanie. 13.PN -IEC :2001 Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego- Obciążalność prądowa długotrwała przewodów. 14.PN -IEC :2000 Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego- Aparatura rozdzielcza i sterownicza. 15. PN -IEC :2003 Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego- Urządzenia do ochrony przed przepięciami.

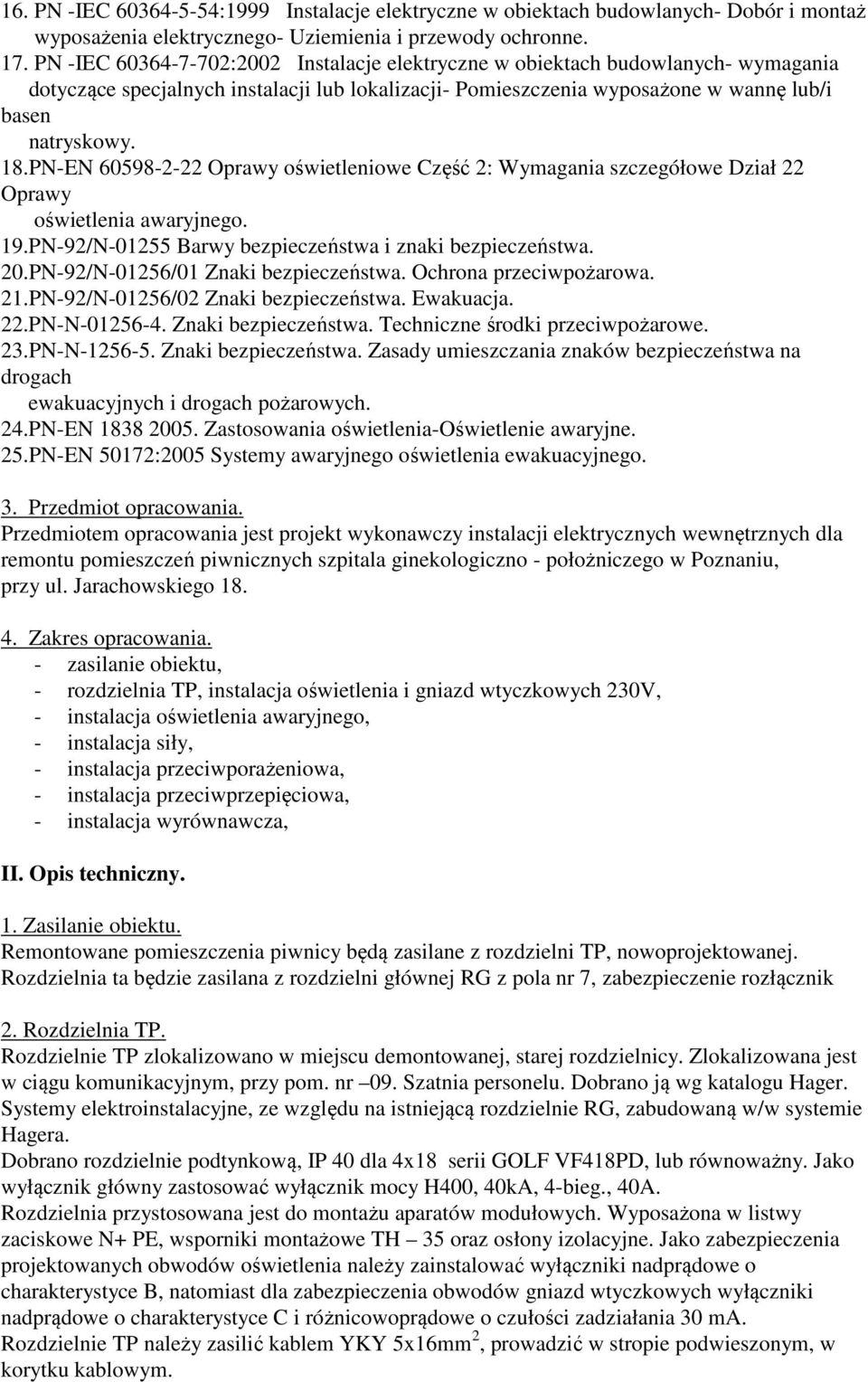

3 16. PN -IEC :1999 Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego- Uziemienia i przewody ochronne. 17. PN -IEC :2002 Instalacje elektryczne w obiektach budowlanych- wymagania dotyczące specjalnych instalacji lub lokalizacji- Pomieszczenia wyposażone w wannę lub/i basen natryskowy. 18.PN-EN Oprawy oświetleniowe Część 2: Wymagania szczegółowe Dział 22 Oprawy oświetlenia awaryjnego. 19.PN-92/N Barwy bezpieczeństwa i znaki bezpieczeństwa. 20.PN-92/N-01256/01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa. 21.PN-92/N-01256/02 Znaki bezpieczeństwa. Ewakuacja. 22.PN-N Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe. 23.PN-N Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych. 24.PN-EN Zastosowania oświetlenia-oświetlenie awaryjne. 25.PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego. 3. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznych wewnętrznych dla remontu pomieszczeń piwnicznych szpitala ginekologiczno - położniczego w Poznaniu, przy ul. Jarachowskiego Zakres opracowania. - zasilanie obiektu, - rozdzielnia TP, instalacja oświetlenia i gniazd wtyczkowych 230V, - instalacja oświetlenia awaryjnego, - instalacja siły, - instalacja przeciwporażeniowa, - instalacja przeciwprzepięciowa, - instalacja wyrównawcza, II. Opis techniczny. 1. Zasilanie obiektu. Remontowane pomieszczenia piwnicy będą zasilane z rozdzielni TP, nowoprojektowanej. Rozdzielnia ta będzie zasilana z rozdzielni głównej RG z pola nr 7, zabezpieczenie rozłącznik 2. Rozdzielnia TP. Rozdzielnie TP zlokalizowano w miejscu demontowanej, starej rozdzielnicy. Zlokalizowana jest w ciągu komunikacyjnym, przy pom. nr 09. Szatnia personelu. Dobrano ją wg katalogu Hager. Systemy elektroinstalacyjne, ze względu na istniejącą rozdzielnie RG, zabudowaną w/w systemie Hagera. Dobrano rozdzielnie podtynkową, IP 40 dla 4x18 serii GOLF VF418PD, lub równoważny. Jako wyłącznik główny zastosować wyłącznik mocy H400, 40kA, 4-bieg., 40A. Rozdzielnia przystosowana jest do montażu aparatów modułowych. Wyposażona w listwy zaciskowe N+ PE, wsporniki montażowe TH 35 oraz osłony izolacyjne. Jako zabezpieczenia projektowanych obwodów oświetlenia należy zainstalować wyłączniki nadprądowe o charakterystyce B, natomiast dla zabezpieczenia obwodów gniazd wtyczkowych wyłączniki nadprądowe o charakterystyce C i różnicowoprądowe o czułości zadziałania 30 ma. Rozdzielnie TP należy zasilić kablem YKY 5x16mm 2, prowadzić w stropie podwieszonym, w korytku kablowym.

4 Schemat ideowy i widok tablic rozdzielczych pokazano na rys. E Instalacja oświetlenia podstawowego i gniazd wtyczkowych 230 V. Oświetlenie ogólne zaprojektowano o natężeniu dobranym zgodnie z PN-EN Wymagane natężenie oświetlenia oraz typy i ilość opraw podano na rzucie piwnic- rys. nr E-01. Instalacje oświetlenia i gniazd wtyczkowych wykonać przewodem kabelkowym, miedzianym typu YDY/ 750V i prowadzić pod tynkiem, na konstrukcji stropu podwieszonego, w istniejących korytkach kablowych, pod tynkiem. W pomieszczeniach technicznych, wilgotnych, łazienkach stosować osprzęt hermetyczny p/t, a w pozostałych osprzęt podtynkowy zwykły. Wszystkie gniazda wtyczkowe stosować z bolcem uziemiającym. Gniazda instalować na wys. +0,9 m lub wg wskazań Inwestora. Łączniki i przyciski oświetlenia instalować na wys. +1,4m od posadzki. Plan instalacji pokazano na rys. nr E Instalacja oświetlenia awaryjnego. W remontowanym budynku należy zastosować awaryjne oświetlenie ewakuacyjne ( wg PN-EN 1838:2005) dróg ewakuacyjnych. Jest to część oświetlenia ewakuacyjnego umożliwiające skuteczne rozpoznanie i bezpieczne użytkowanie środków ewakuacji przez osoby opuszczające miejsce przebywania. Natężenie oświetlenia ewakuacyjnego w przypadku dróg o szerokości do 2m nie powinno być mniejsze niż 1lux, a na centralnym pasie drogi, obejmującym nie mniej niż połowę szerokości drogi, powinno stanowić co najmniej 50% podanej wartości. Na drodze ewakuacyjnej 50 % oświetlenia ewakuacyjnego powinno pojawić się w czasie nie dłuższym niż 5 s, a pełny zakres poziom natężenia oświetlenia osiągnięty w ciągu 60 sekund, po zaniku innych rodzajów oświetlenia elektrycznego. Minimalny czas stosowania oświetlenia na drodze ewakuacyjnej powinien wynosić 1 godzinę. Urządzenia przeciwpożarowe i przyciski alarmowe nie znajdujące się na drodze ewakuacyjnej ani w strefie otwartej powinny być tak oświetlone, aby natężenie oświetlenia na podłodze w ich pobliżu ( w obrębie 2m) wynosiło co najmniej 5lux. Na korytarzach (komunikacja) zaproponowano typowe oprawy ewakuacyjne, z piktogramami, informujące o kierunku ewakuacji. W wybranych pomieszczeniach piwnicy zastosowano oświetlenie awaryjne zapasowe. Jest to rodzaj oświetlenia awaryjnego, które należy zastosować w pomieszczeniach, w których po zaniku oświetlenia podstawowego należy w sposób bezpieczny zakończyć wykonywane czynności lub wręcz kontynuować je. Czas działania tego oświetlenia należy dostosować do uwarunkowań wynikających z wykonywanych czynności oraz warunków panujących w danym pomieszczeniu. Zastosowano oprawy pracujące w systemie pracy S A czyli praca normalna i awaryjna- normalnie 230V zasilania podstawowego, awaryjnie- praca z własnych akumulatorów. Przyjęto czas pracy akumulatorów 3 godziny. Plan instalacji oświetlenia ewakuacyjnego pokazano na rys. nr E Instalacja siły. Instalacja siły obejmuje zasilanie odbiorników wentylacji mechanicznej i grzejników drabinkowych. Wentylatory należy zasilić z obwodów oświetlenia pomieszczenia w którym są zainstalowane. Dla zasilania grzałek grzejników drabinkowych przewidziano gniazda 2P+Z, 16A 230V. Instalacje siły wykonać przewodem kabelkowym typu YDY/ 750V. Do zasilania odbiorników przewody należy prowadzić tymi samymi trasami co instalacje oświetlenia. Sterownie wg wskazań projektanta instalacji wentylacji. Podłączenie instalacji elektrycznej powinno być wykonane przez wykwalifikowany i upoważniony do tego personel, zgodnie z instrukcją instalacji i podłączenia. Doprowadzenie przewodów do zacisków przyłączeniowych odbiorników należy wykonać tak, aby zachować stopień ochrony, odpowiadający obudowie urządzenia.

5 Instalacja, podłączenie elektryczne i odbiór mogą być wykonywane tylko przez wykwalifikowany i autoryzowany personel zgodnie z odpowiednimi wymogami. Podłączenie elektryczne należy wykonać zgodnie ze schematami okablowania. Plan instalacji siły pokazano na rys. E Instalacja przeciwporażeniowa. Zgodnie z obowiązującymi przepisami i normami ochronę przed porażeniem prądem elektrycznym należy zapewnić przez: - szybkie wyłączenie zasilania obwodu, - zastosowanie przewodu ochronnego PE, - zastosowanie wyłącznika przeciwporażeniowego o czułości zadziałania 30 ma, - zastosowanie połączeń wyrównawczych. 7. Instalacja przeciwprzepięciowa. Zastosowano ochronniki w rozdzielni głównej RG. 8. Instalacja wyrównawcza. Na głównej szynie wyrównawczej budynku, należy łączyć ze sobą wszystkie metalowe ciągi instalacyjne, elementy konstrukcji budynku i przewody ochronne PE ( rury centralnego ogrzewania, wody, kanalizację, przewody ochronne PE lub PEN instalacji elektrycznej, konstrukcji budynku, uziemień fundamentowych lub sztucznych, ekranów kabli ), innych metalowych ciągów itp.. Powoduje się ich ekwipotencjalizację, a tym samym ograniczenie napięć dotyku do wartości spadku napięcia pomiędzy główną szyną wyrównawczą a miejscem zwarcia w instalacji. Napięcia dotyku w budynku z główną szyną wyrównawczą są znacznie mniejsze niż napięcia dotyku w budynku bez głównej szyny wyrównawczej i są zbliżone do napięć dotyku dopuszczalnych długotrwale. Należy zastosować dodatkowe połączenia wyrównawcze ochronne obejmujące wszystkie części przewodzące jednocześnie dostępne, takie jak : części przewodzące dostępne, części przewodzące obce, przewody ochronne wszystkich urządzeń, w tym również gniazd wtyczkowych i wypustów oświetleniowych oraz metalowe konstrukcje i zbrojenia budowlane. Przewody łączyć ze sobą przez zaciski przystosowane do materiału, przekroju oraz ilości łączonych przewodów, a także środowiska, w którym połączenie to ma pracować. III. Uwagi końcowe Wszystkie prace wykonać zgodnie z obowiązującymi normami i warunkami technicznymi. Po zakończeniu prac wykonać odpowiednie pomiary i zamieścić je w protokołach pomiaru. Instalacje siły wykonać po ustawieniu urządzeń.

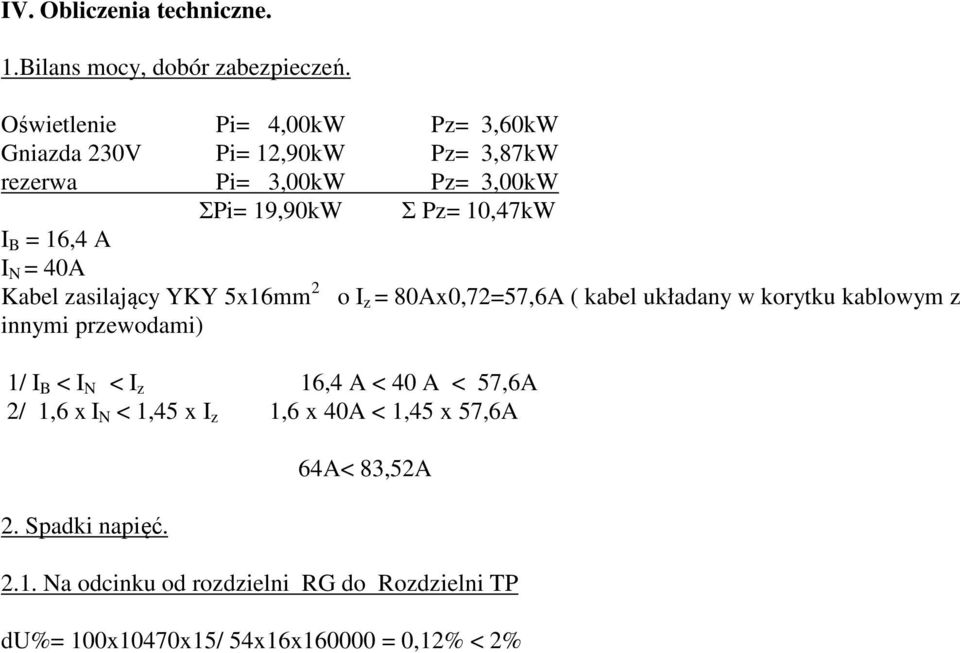

6 IV. Obliczenia techniczne. 1.Bilans mocy, dobór zabezpieczeń. Oświetlenie Pi= 4,00kW Pz= 3,60kW Gniazda 230V Pi= 12,90kW Pz= 3,87kW rezerwa Pi= 3,00kW Pz= 3,00kW ΣPi= 19,90kW I B = 16,4 A I N = 40A Kabel zasilający YKY 5x16mm 2 innymi przewodami) Σ Pz= 10,47kW 1/ I B < I N < I z 16,4 A < 40 A < 57,6A 2/ 1,6 x I N < 1,45 x I z 1,6 x 40A < 1,45 x 57,6A 2. Spadki napięć. o I z = 80Ax0,72=57,6A ( kabel układany w korytku kablowym z 64A< 83,52A 2.1. Na odcinku od rozdzielni RG do Rozdzielni TP du%= 100x10470x15/ 54x16x = 0,12% < 2%
