Program ograniczania niskiej emisji pomiary PM10 w praktyce

Transkrypt

1 Program ograniczania niskiej emisji pomiary PM10 w praktyce O firmie Firma działa od roku Siedziba spółki znajduje się w Lublinie. Od 2001 roku firma posiada certyfikat TÜV potwierdzający wysoką jakość oferowanych produktów i usług. Wiarygodność firmy zaowocowała wybraniem Atut Sp. z o.o. na swojego wyłącznego przedstawiciela na terenie Polski przez wielu wiodących producentów urządzeń pomiarowych i badawczych m.in. OPSIS, IMR, INFICON, SIGNAL GROUP, PERMA PURE, GEIT, TSI.

2 Monitoring jakości powietrza dla przemysłu STACJA MONITORINGU OPSIS ANALIZATOR OPSIS DOAS: SO2, NO2, NO, O3, NH3, Benzen, Toluen, P-xylen, Styren, CS2, Formaldehyd, Acetaldehyd, Fenol, HCl, HF, Hg0, O-, M- i P-Krezol Meteorologia: Prędkość wiatru, kierunek wiatru,temperatura, ciśnienie, wilgotność i radiacja Inne: CO, GC ( PAH), PM10

3 Schemat układu pomiarowego

4 Nadajnik i odbiornik światła Solidne wykonanie ze stali nierdzewnej Opcjonalna automatyczna adjustacja ścieżki pomiaru Opcjonalna automatyczna kalibracja Pyłomierz SM200 Pyłomierz i Sampler Pomiar PM10 lub PM2.5 w zależności od głowicy Średnia 24h oraz pomiar optyczny w czasie rzeczywistym Certyfikowany dla pomiarów PM10 i PM2.5

5 300 m Odbiornik MX Odbiornik Analizator Przykład Rafineria 1 Położenie: Belgia Pomiar: Benzen 300 m Nadajnik Odbiornik Przykład - Rafineria 2 Położenie: Arabia Saudyjska Parametry: NO, NO 2, BTX, HF, HCl, CS, Fenol, Formaldehyd m Plant Area

6 Przykład identyfikacja źródła zanieczyszczenia Identyfikacja głównych źródeł Toluenu z użyciem diagramów Breuera oraz informacji meteorologicznych. Oprogramowanie EnviMan Fider

7 TARGI POL-ECO-SYSTEM 2015

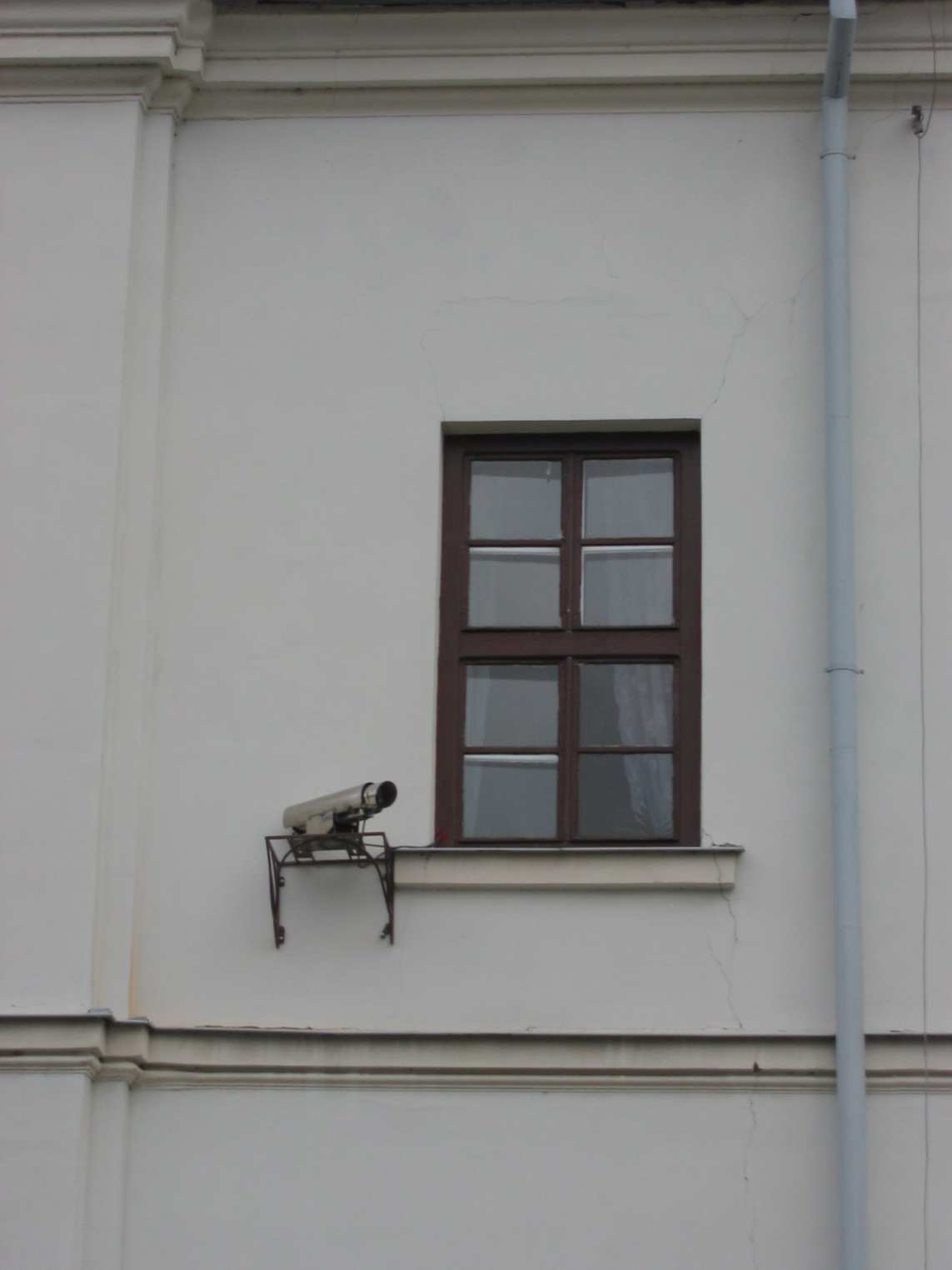

8 ER120 nadajnik i odbiornik RR090 reflektor

9 Kompletne stacje AQM Pełen pakiet rozwiązań Prezentacja danych i raportowanie Pył/PM10/PM2.5 Maszty meteorologiczne System DOAS Informacja publiczna

10 Eko Patrol

11 TARGI POL-ECO-SYSTEM 2015

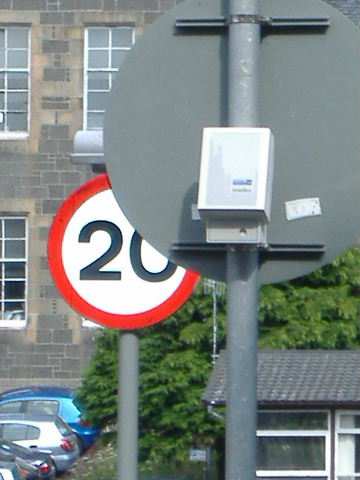

12 Wieloparametrowa stacja pomiaru zanieczyszczeń StreetBOX Możliwe konfiguracje

13 Prosta instalacja: Prosta instalacja:

14 Prosta instalacja: Prosta instalacja:

15 Pobieranie danych Drogą radiową (standard) Przez kabel RS232 (standard) Oprogramowanie Modemem GSM (opcja) Pomiar PM10

16 Pomiar CO Pomiar NO2

17 Nasz nowy partner w pomiarach pyłu PM10 Pomiary stężenia aerozoli i pyłu TSI Inc.

18 Mierniki serii DustTrak II and DustTrak DRX 36

19 Mierniki serii DustTrak II and DRX DustTrak II Model 8530 mobilny miernik zapylenia, zakres pomiaru do 400 mg/m 3, pojedynczy kanał (pomiar masowy) DustTrak II Model 8532 ręczny miernik zapylenia, pojedynczy kanał (pomiar masowy) przeznaczony przede wszystkim do kontroli punktowych DustTrak DRX Model 8533 zaawansowany wielokanałowy mobilny miernik zapylenia ( pomiar masowy/frakcyjny) DustTrak DRX Model 8534 zaawansowany wielokanałowy mobilny miernik zapylenia ( pomiar masowy/frakcyjny) przeznaczony przede wszystkim do kontroli punktowych DustTrak II Mierniki pyłu DustTrak II to przenośne fotometry laserowe oparte na pomiarze tłumienia światła laserowego rozproszonego na badanej próbce pod kątem 90 Zakres analizowanych cząstek: µm Dostępny w wersji mobilnej i ręcznej Z systemem oczyszczania próbki przed rozpoczęciem analizy Wbudowana pompa umożliwia wykorzystanie zewnętrznych adapterów do pomiaru przy użyciu: impaktorów: PM 10, PM 4, PM 2.5, i PM 1.0 cyklonu: 10 mm Dorr-Oliver + Pomiar wszelkich zanieczyszczeń pyłowych (kurz, dymy, wyziewy )

20 DustTrak II teoria działania Aerosol Inlet HEPA Filter Orifice Light Trap Optics Chamber Sheath Air Laser Beam Mirror Beam Shaping Optics Laser Diode Exhaust Pump Viewing Volume Photo Detector Gravimetric Filter Protection Filter Dampening Chamber Flowmeter DustTrak DRX Mierniki pyłu DustTrak DRX to przenośne fotometry laserowe oparte na pomiarze tłumienia światła laserowego rozporoszonego na badanej próbce pod kątem 90 przeprowadzające jednocześnie pomiar masowy i frakcyjny - jako jedyny miernik na rynku! Zarówno wersja mobilna jak i ręczna przeprowadzają pomiar stężenia z podziałem na frakcje pył całkowity PM, PM 10, respirabilną, PM 2.5, i PM 1.0 zakres pomiarowy mg/m 3 40

21 DustTrak DRX + Opatentowana technologia w analizatorze DustTrak DRX łączy pomiar pyłu całkowitego i pojedynczych cząstek To nie jest optyczny licznik cząstek (OPC), to fotometer! DRX efektywnie łączy w sobie obydwa rodzaje pomiarów + DRX pomiar oparty na podziale na frakcje jest lepszy zarówno od podstawowego fotometru jak i licznika cząstek (OPC) 41 DustTrak DRX - teoria działania 42

22 Zalety stosowania mierników TSI Ograniczenie ilości aparatury Pomiar w czasie rzeczywistym z wykorzystaniem wielu technologii pomiarowych Jednoczesny pomiar z wykorzystaniem urządzeń wieloparametrowych - jeden instrument o funkcjonalności wielu Możliwość podejmowania szybkich decyzji opartych na informacjach dostarczanych przez urządzenia Analiza jakościowa i ilościowa Ocena i kontrola: - Stanowisk pracy - Procesów produkcyjnych - Procedur postępowania - Skuteczności podejmowanych działań, etc. Zalety stosowania mierników TSI Pełne portfolio fotometrów dla szerokiego spectrum zastosowań Osobista kontrola narażenia pracowników SidePak AM510 osobisty miernik aerozoli Kontrola obszaru i stanowisk pracy Miernik DustTrak DRX (mobilny i ręczny) Miernik DustTrak II (mobilny i ręczny) Kontrola emisji zanieczyszczeń Miernik DustTrak DRX (mobilny) Miernik DustTrak II (mobilny) Platforma ESP do pracy w trudnych warunkach środowiskowych

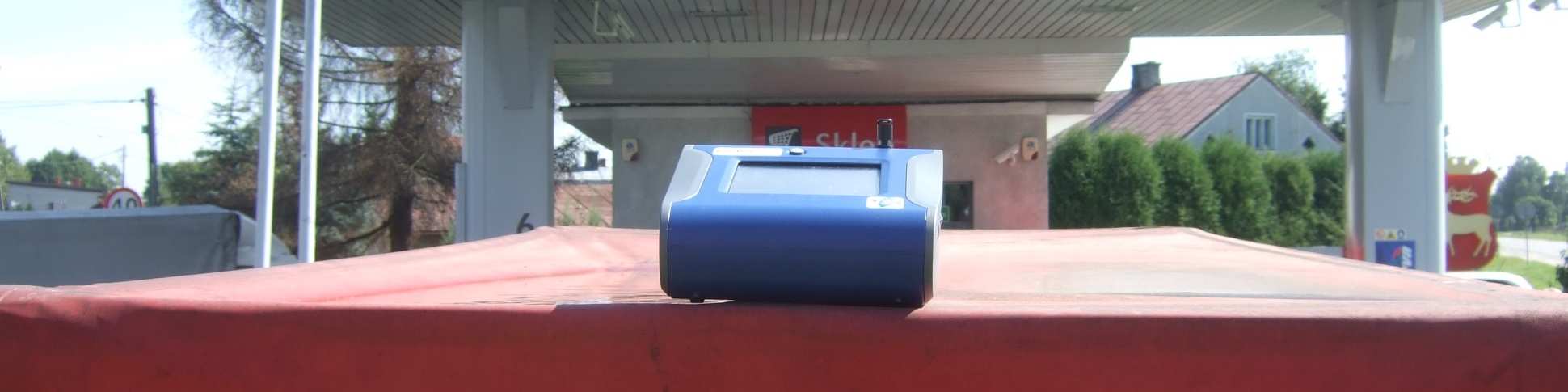

23 TARGI POL-ECO-SYSTEM 2015 Miernik w wersji ręcznej Miernik w wersji mobilnej

24 Platforma ESP - akcesoria

25

26

27 Średnia dobowa stężenia pyłu PM10 70,0 60,0 Średnia dobowa stężenia [ug/m3] 50,0 40,0 30,0 20,0 WIOŚ DustTrak k faktor Różnica stężenia 10,0 0, Data [dd-mm-rr] Stężenie pyłu PM , ,0 80, ,0 Stężenie [ug/m3] ,0 50,0 40,0 WIOŚ DustTrak k faktor 40 30, ,0 10,0 0,0 Czas [h]

28 Stacjonarny analizator DustTrak EDT Aplikacje Obszary konstrukcji budynków Stanowiska pracy Obszary miejskie Kontrola trendów Kontrola źródeł emisji Badania środowiskowe Prace badawcze Kontrola zdalna Monitoring środowiskowy emisja niezorganizowana rozprzestrzenianie się zanieczyszczeń granice rozprzestrzeniania się zanieczyszczeń kontrola zapylenia zrzut odpadów niebezpiecznych remediacja pożary obszarów zalesionych Monitoring procesów Przemysł wydobywczy produkcja papieru przetwarzanie zbóż Procesy hutnicze 56

29 Cechy podstawowe: + przystosowany do przeprowadzania rzetelnych i dokładnych pomiarów do monitorowania warunków w miejscach pracy na zewnątrz w celach ograniczenia ekspozycji pracowników i mieszkańców na nadmierne zapylenie + wytrzymałe, kompleksowe wykonanie umożliwiające ciągłą pracę 24 /7 w warunkach zewnętrznych grzany wlot kondycjonowania próby pompa o wysokiej trwałości -> 1 rok ciągłego działania - wymienna przez użytkownika w miejscu pomiaru kilka rodzajów źródła zasilania + dostęp do danych pomiarowych w czasie rzeczywistym umożliwiający szybką reakcję na zmieniające się warunki dostęp do danych, raportowanie i alarmy NDS, komunikaty tekstowe i Linia produktów EDT Trzy dostępne modele: EDT10 (0-400mg/m 3 ) EDT2.5 (0-400mg/m 3 ) EDTDRX (0-150mg/m 3 )

30 EDT Specyfikacja Oparty na sprawdzonych rozwiązaniach analizatorów przenośnych DustTrak II/DRX + ciągły pomiar w czasie rzeczywistym oparty na jednokanałowym fotometrze rozpraszającym światło laserowe pod kątem 90 + zakres mierzonych cząstek: µm + wbudowany system kurtyny powietrznej + funkcja autozerowania + grzany wlot poboru próbki + Wymienna w warunkach polowych pompka + Umożliwia wykorzystanie impaktorów do pomiarów: PM 10, PM 2.5, PM 1 59 EDT System próbkowania + wielokierunkowy wlot + pułapka kondensatu zlokalizowana na zewnętrz w celu łatwiejszej inspekcji wizualnej + przedział impaktora + przedział grzanego poboru próbki (opcja) ( zalecany przy RH> 50%) 60

31 Próbkowanie grawimetryczne + Wszystkie modele analizatora EDT mają możliwość grawimetrycznego poboru próbki z aktywną kontrolą przepływu. + Zwiększenie dokładności pomiaru zapewnia możliwość kalibracji urządzenia próbkami referencyjnymi zwyczajowo, poprzez jednoczesne równoległe próbkowanie fotometryczne i grawimetryczne + Kaseta z filtrem 37 mm może zostać umieszczona w strumieniu mierzonego pyłu bez konieczności wykorzystywania zewnętrznego systemu pobierania próby Filtr musi zostać zważony w laboratorium przed i po przeprowadzeniu próbkowania Użytkownik musi przed i po próbkowaniu przeprowadzić kalibrację przepływu, zarejestrować czas pobierania próbki, skalkulować objętość pobranego powietrza i dostarczyć dane do laboratorium 61 EDT Moduł pomiarowy TSI 11/5/20 62

32 Dodatkowe sensory - Plug and Play + powietrze temp., RH, ciśnienie, prędkość i kierunek wiatru + lotne związki organiczne (LZO) + hałas 63 Zastosowanie w wielu branżach

33 Zapraszamy do kontaktu Hala nr 8A stoisko nr 44
