1 WSKAZÓWKI DLA PROFESJONALISTÓW Chemia budowlana

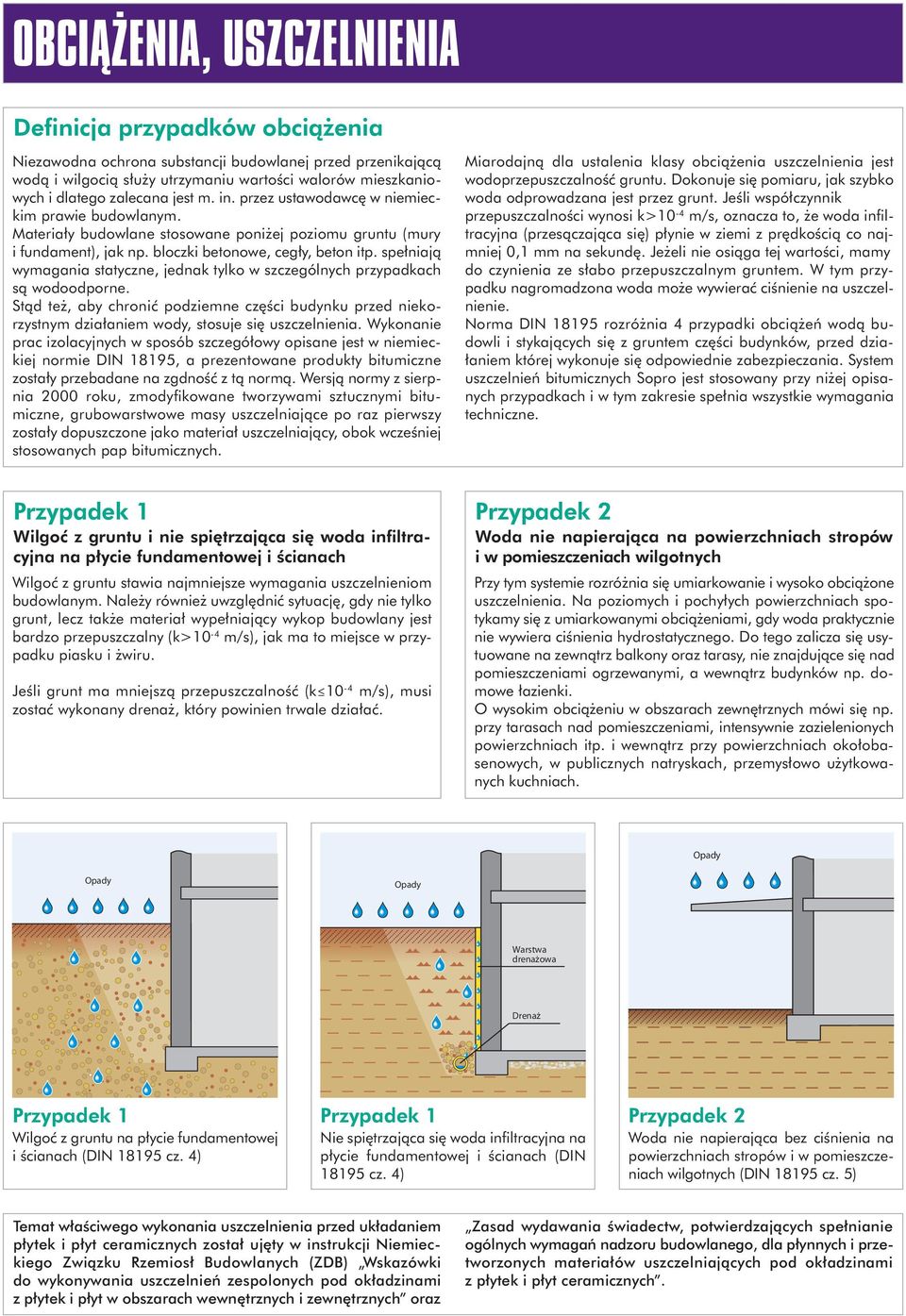

2 OBCIĄŻENIA, USZCZELNIENIA Definicja przypadków obciążenia Niezawodna ochrona substancji budowlanej przed przenikającą wodą i wilgocią służy utrzymaniu wartości walorów mieszkaniowych i dlatego zalecana jest m. in. przez ustawodawcę w niemieckim prawie budowlanym. Materiały budowlane stosowane poniżej poziomu gruntu (mury i fundament), jak np. bloczki betonowe, cegły, beton itp. spełniają wymagania statyczne, jednak tylko w szczególnych przypadkach są wodoodporne. Stąd też, aby chronić podziemne części budynku przed niekorzystnym działaniem wody, stosuje się uszczelnienia. Wykonanie prac izolacyjnych w sposób szczegółowy opisane jest w niemieckiej normie DIN 18195, a prezentowane produkty bitumiczne zostały przebadane na zgdność z tą normą. Wersją normy z sierpnia 2000 roku, zmodyfikowane tworzywami sztucznymi bitumiczne, grubowarstwowe masy uszczelniające po raz pierwszy zostały dopuszczone jako materiał uszczelniający, obok wcześniej stosowanych pap bitumicznych. Miarodajną dla ustalenia klasy obciążenia uszczelnienia jest wodoprzepuszczalność gruntu. Dokonuje się pomiaru, jak szybko woda odprowadzana jest przez grunt. Jeśli współczynnik przepuszczalności wynosi k>10-4 m/s, oznacza to, że woda infiltracyjna (przesączająca się) płynie w ziemi z prędkością co najmniej 0,1 mm na sekundę. Jeżeli nie osiąga tej wartości, mamy do czynienia ze słabo przepuszczalnym gruntem. W tym przypadku nagromadzona woda może wywierać ciśnienie na uszczelnienie. Norma DIN rozróżnia 4 przypadki obciążeń wodą budowli i stykających się z gruntem części budynków, przed działaniem której wykonuje się odpowiednie zabezpieczania. System uszczelnień bitumicznych Sopro jest stosowany przy niżej opisanych przypadkach i w tym zakresie spełnia wszystkie wymagania techniczne. Przypadek 1 Wilgoć z gruntu i nie spiętrzająca się woda infiltracyjna na płycie fundamentowej i ścianach Wilgoć z gruntu stawia najmniejsze wymagania uszczelnieniom budowlanym. Należy również uwzględnić sytuację, gdy nie tylko grunt, lecz także materiał wypełniający wykop budowlany jest bardzo przepuszczalny (k>10-4 m/s), jak ma to miejsce w przypadku piasku i żwiru. Jeśli grunt ma mniejszą przepuszczalność (k 10-4 m/s), musi zostać wykonany drenaż, który powinien trwale działać. Przypadek 2 Woda nie napierająca na powierzchniach stropów i w pomieszczeniach wilgotnych Przy tym systemie rozróżnia się umiarkowanie i wysoko obciążone uszczelnienia. Na poziomych i pochyłych powierzchniach spotykamy się z umiarkowanymi obciążeniami, gdy woda praktycznie nie wywiera ciśnienia hydrostatycznego. Do tego zalicza się usytuowane na zewnątrz balkony oraz tarasy, nie znajdujące się nad pomieszczeniami ogrzewanymi, a wewnątrz budynków np. domowe łazienki. O wysokim obciążeniu w obszarach zewnętrznych mówi się np. przy tarasach nad pomieszczeniami, intensywnie zazielenionych powierzchniach itp. i wewnątrz przy powierzchniach okołobasenowych, w publicznych natryskach, przemysłowo użytkowanych kuchniach. Opady Opady Opady Warstwa drenażowa Drenaż Przypadek 1 Wilgoć z gruntu na płycie fundamentowej i ścianach (DIN cz. 4) Przypadek 1 Nie spiętrzająca się woda infiltracyjna na płycie fundamentowej i ścianach (DIN cz. 4) Przypadek 2 Woda nie napierająca bez ciśnienia na powierzchniach stropów i w pomieszczeniach wilgotnych (DIN cz. 5) Temat właściwego wykonania uszczelnienia przed układaniem płytek i płyt ceramicznych został ujęty w instrukcji Niemieckiego Związku Rzemiosł Budowlanych (ZDB) Wskazówki do wykonywania uszczelnień zespolonych pod okładzinami z płytek i płyt w obszarach wewnętrznych i zewnętrznych oraz Zasad wydawania świadectw, potwierdzających spełnianie ogólnych wymagań nadzoru budowlanego, dla płynnych i przetworzonych materiałów uszczelniających pod okładzinami z płytek i płyt ceramicznych.

3 Przypadek 3 Spiętrzająca się woda infiltracyjna Ten przypadek zachodzi wtedy, gdy zewnętrzne ściany piwnicy lub fundamenty znajdują się w gruncie na głębokości do 3 m, grunt związany jest mało przepuszczalny i nie został wykonany drenaż. Przypadek 4 Woda napierająca od zewnątrz Niezależnie od głębokości posadowienia fundamentów, głębokości zanurzenia i struktury gruntu (związany lub niezwiązany) wszystkie stykające się z gruntem elementy budowli powinny zostać uszczelnione od zewnątrz przed napierającą wodą, w sytuacji gdy pozostają w styczności z wodą podziemną lub gruntową. opady 3 m głębokość posadowienia 300 mm zwierciadło wody Przypadek 3 Spiętrzająca się woda infiltracyjna (DIN cz. 6) opady woda gruntowa / zwierciadło wody Bemessungswasserstand mind. 30 cm unter UKS Przypadek 4 Woda napierająca z zewnątrz (DIN cz. 6) PRZYPADKI OBCIĄŻEŃ ZGODNIE Z NORMĄ DIN 18195, WYDANIE Rodzaje elementów budowlanych Rodzaj wody Sytuacja budowlana Sposób działania wody Rodzaj wymaganego uszczelnienia zgodnie z: Stykające się z gruntem ściany i fundament powyżej zwierciadła wody Woda kapilarna Woda błonkowa Woda infiltracyjna Silnie przepuszczalny grunt k>10-4 m/s (k>0,1 mm/s) Słabo przepuszczalny grunt k 10-4 m/s (k 0,1 mm/s) Z drenażem Bez drenażu Wilgoć z gruntu i nie spiętrzająca się woda infiltracyjna Spiętrzająca się woda infiltracyjna DIN część 4 Rozdział 9 DIN część 6 Poziome i pochyłe powierzchnie nad i poniżej poziomu gruntu; ściany i podłogi w pomieszczeniach mokrych Woda opadowa Woda infiltracyjna Nawadnianie Woda użytkowa Balkony i elementy budowlane, pomieszczenia mokre w budownictwie mieszkaniowym Powierzchnie dachów użytkowych, intensywnie zazielenione dachy, pomieszczenia mokre (z wyjątkiem budownictwa mieszkaniowego), baseny Nieużytkowa połać dachowa, wystawiona na działanie warunków atmosferycznych, bez trwałej warstwy użytkowej, łącznie z ekstensywnym zazielenieniem Woda nie napierająca, umiarkowane obciążenie Woda nie napierająca, wysokie obciążenie Woda nie napierająca Rozdział 8.2 DIN część 5 Rozdział 8.3 DIN część 5 DIN Stykające się z gruntem ściany i fundament poniżej zwierciadła wody Woda gruntowa Powódź Każdy rodzaj gruntu, budynku i zabudowy Woda napierająca z zewnątrz Rozdział 8 DIN część 6 Zbiorniki na wodę, baseny Woda użytkowa W wolnej przestrzeni i zabudowie Woda napierająca od wewnątrz DIN część 7

4 OBCIĄŻENIA, USZCZELNIENIA Wymagania budowlane Odpowiednie podłoża to: beton, tynk, mur o pełnych spoinach (cegła, bloczki wapienno-piaskowe, cegła z żużla hutniczego, pustaki), bloczki z betonu komórkowego, okładziny betonowe. Wszystkie podłoża muszą być trwałe, nośne i pozbawione substancji obniżających przyczepność (substancje zapobiegające przyleganiu zabrudzenia itp.). Przed wzniesieniem muru stosując elastyczną zaprawę uszczelniającą Sopro DSF 423, Sopro DSF 523 lub Sopro TDS 823 nanosi się izolację poziomą na fundament lub płytę nośną jako zabezpieczenie przed wilgocią pochodzącą z podłoża. Zgodnie z instrukcją niemieckiego związku budownictwa (Deutsche Bauindustrie), wydaną w , izolacja pozioma muru może być wykonana z mineralnej zaprawy uszczelniającej (np. Sopro DSF 523). Nienośne warstwy muszą zostać usunięte, a większe zagłębienia powinny być wypełnione przed pracami uszczelniającymi. Podłoża porowate (jak np. powierzchnie z pumeksu, cegieł kratówek, betonu), przed nałożeniem uszczelnienia, należy wyrównać. Można to wykonać przy użyciu tynków mineralnych, szpachli (PII, PIII) lub przez szpachlowanie bitumicznymi masami uszczelniającymi Sopro KSP 652, Sopro KD 754, Sopro KMB 651 lub Sopro KMB 650. Przed zastosowaniem bitumicznych mas uszczelniających należy nanieść podkład gruntujący bitumiczny Sopro KDG 751. Zanim podkład zostanie użyty, przy pomocy szczotki, usunąć luźne cząstki oraz kurz. Podłoże musi być pozbawione ostrych krawędzi i nierówności. Krawędzie, które znajdują się w uszczelnianym obszarze, muszą zostać sfazowane. Naroża wewnętrzne lub miejsca połączeń ścian i podłóg należy wyokrąglić do promienia 4-5 cm (wykonać fasety), używając szpachli wyrównawczej i renowacyjnej Sopro RAM 3. 1Poziomą izolację wykonać z elastycznej zaprawy uszczelniającej np. Sopro TDS 823 lub Sopro DSF 523 nakładając ją na zwilżony betonowy fundament. 2 Wystające resztki zaprawy ściąć, ostre krawędzie zfazować. Usunąć warstwy mleczka cementowego. 3 Niewystarczająco wypełnione spoiny i zagłębienia powyżej 5 mm wypełnić szpachlą wyrównawczą i renowacyjną Sopro RAM 3. 4 Aby zapobiec uszkodzeniu uszczelnienia bitumicznego z powodu zawilgocenia muru, w obszarze cokołu i fundamentu nanieść elastyczną zaprawę uszczelniającą (np. TDS 823 lub Sopro DSF 523). 5 Naroża połączeń płyty fundamentowej i ścian wyokrąglić, używając szpachli wyrównawczej i renowacyjnej Sopro RAM 3. 6 Uszczelniane powierzchnie, po dokładnym oczyszczeniu, zagruntować podkładem Sopro KDG 751.

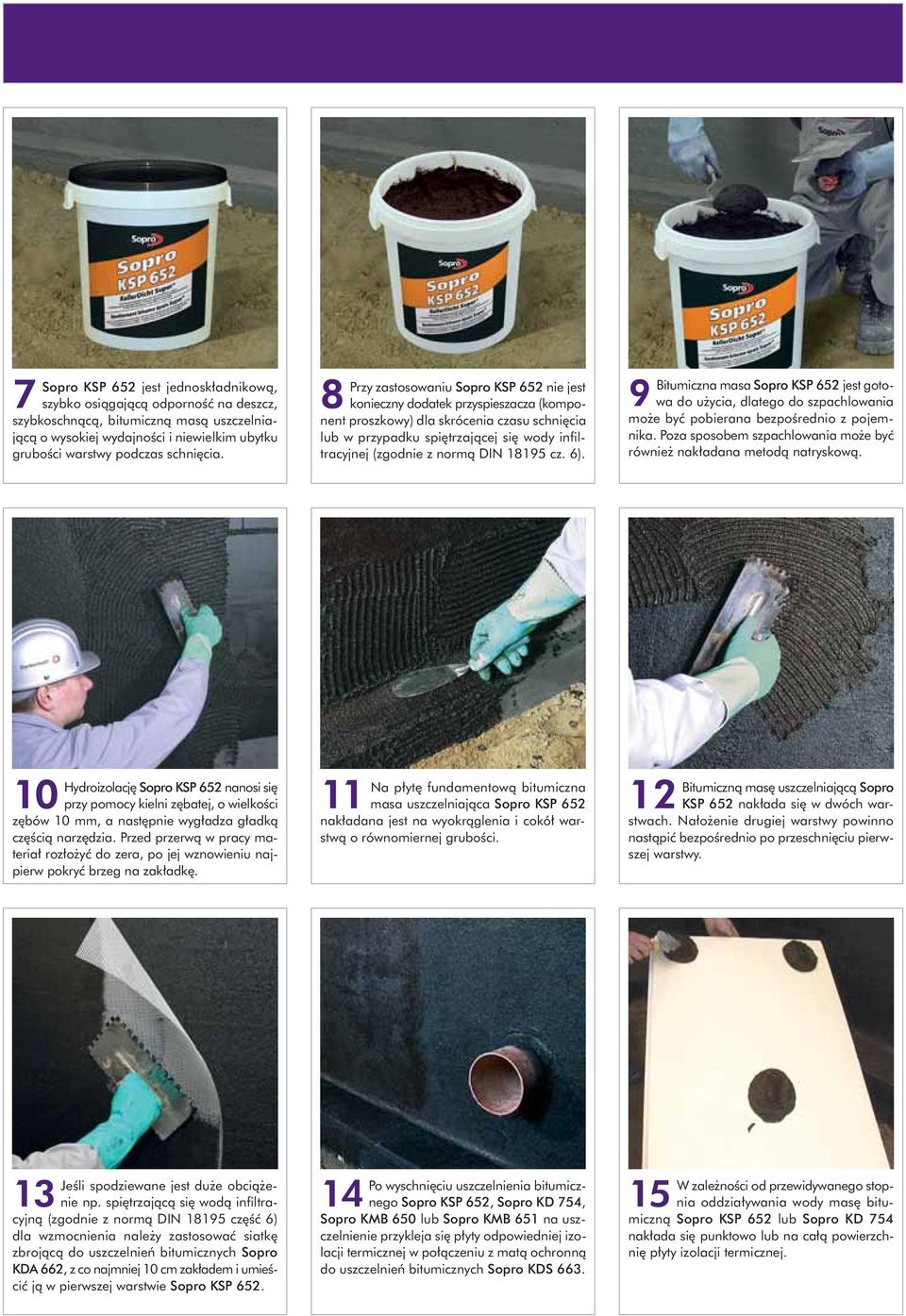

5 7 Sopro KSP 652 jest jednoskładnikową, szybko osiągającą odporność na deszcz, szybkoschnącą, bitumiczną masą uszczelniającą o wysokiej wydajności i niewielkim ubytku grubości warstwy podczas schnięcia. 8 Przy zastosowaniu Sopro KSP 652 nie jest konieczny dodatek przyspieszacza (komponent proszkowy) dla skrócenia czasu schnięcia lub w przypadku spiętrzającej się wody infiltracyjnej (zgodnie z normą DIN cz. 6). 9 Bitumiczna masa Sopro KSP 652 jest gotowa do użycia, dlatego do szpachlowania może być pobierana bezpośrednio z pojemnika. Poza sposobem szpachlowania może być również nakładana metodą natryskową. 10 Hydroizolację Sopro KSP 652 nanosi się przy pomocy kielni zębatej, o wielkości zębów 10 mm, a następnie wygładza gładką częścią narzędzia. Przed przerwą w pracy materiał rozłożyć do zera, po jej wznowieniu najpierw pokryć brzeg na zakładkę. 11 Na płytę fundamentową bitumiczna masa uszczelniająca Sopro KSP 652 nakładana jest na wyokrąglenia i cokół warstwą o równomiernej grubości. 12 Bitumiczną masę uszczelniającą Sopro KSP 652 nakłada się w dwóch warstwach. Nałożenie drugiej warstwy powinno nastąpić bezpośrednio po przeschnięciu pierwszej warstwy. 13 Jeśli spodziewane jest duże obciążenie np. spiętrzającą się wodą infiltracyjną (zgodnie z normą DIN część 6) dla wzmocnienia należy zastosować siatkę zbrojącą do uszczelnień bitumicznych Sopro KDA 662, z co najmniej 10 cm zakładem i umieścić ją w pierwszej warstwie Sopro KSP Po wyschnięciu uszczelnienia bitumicznego Sopro KSP 652, Sopro KD 754, Sopro KMB 650 lub Sopro KMB 651 na uszczelnienie przykleja się płyty odpowiedniej izolacji termicznej w połączeniu z matą ochronną do uszczelnień bitumicznych Sopro KDS W zależności od przewidywanego stopnia oddziaływania wody masę bitumiczną Sopro KSP 652 lub Sopro KD 754 nakłada się punktowo lub na całą powierzchnię płyty izolacji termicznej.

6 OBCIĄŻENIA, USZCZELNIENIA, DYLATACJE 16 Następnie do uszczelnionego wcześniej podłoża przykleja się płyty izolacji termicznej. 17 Po prawidłowym zamocowaniu izolacji termicznej zaleca się zastosowanie trójwarstwowej drenażowej maty ochronnej do uszczelnień bitumicznych Sopro KDS 663 jako ostatecznej warstwy kompletnego systemu Sopro. 18 Obok funkcji izolacji cieplnej maty ochronne Sopro KDS 663 mają właściwości drenażowe i dyfuzyjne, a folia umieszczona na spodniej stronie maty chroni uszczelnione powierzchnie przed uszkodzeniami mechanicznymi, które mogą wystąpić podczas zasypywania wykopów lub podczas osiadania gruntu. Dylatacje Zarówno szczeliny dylatacyjne, jak i dylatacje konstrukcyjne budynków należy uszczelnić taśmą bitumiczną Sopro KDB 756, która w sposób skuteczny pokrywa spoiny. Wypełnienie szczelin materiałem uszczelniającym jest niedopuszczalne. 1 Dla wytworzenia warstwy sczepnej między brzegami szczelin dylatacyjnych budynku, na zagruntowane podłoże nanieść warstwę grzebieniową bitumicznej masy uszczelniającej np. Sopro KSP Taśmę bitumiczną do dylatacji Sopro KDB 756 wyłożyć na warstwę grzebieniową i równomiernie docisnąć gładką powierzchnią pacy, aby uniknąć zamknięcia pęcherzyków powietrza. szczelina dylatacyjna budynku bitumiczna masa uszczelniająca Sopro (w dwóch warstwach) bitumiczny podkład gruntujący Sopro KDG 751 taśma bitumiczna Sopro KDB 756 mata ochronna do uszczelnień bitumicznych Sopro KDS 663 warstwa izolacji muru (alternatywnie elastycznazaprawa uszczelniająca Sopro DSF 523 lub Sopro TDS 823 w obrębie cokołu Sopro DSF 523 lub Sopro TDS 823 wyokrąglenie (faseta) wyrobione szpachlą Sopro AMT 468 lub Sopro RAM 3 izolacja wykonana elastyczną zaprawą uszczelniającą Sopro DSF 523 lub Sopro TDS 823 Uszczelnienie szczeliny dylatacyjnej budynku na płycie fundamentowej Przypadek 1, 3 i 4: Wilgoć z gruntu i nie spiętrzająca się woda infiltracyjna na płycie fundamentowej i ścianach, także spiętrzająca się woda infiltracyjna oraz woda napierająca z zewnątrz

7 IZOLOWANIE RUR PRZEPUSTOWYCH Izolowanie rur przepustowych Dla instalacji zasilających zalecane są następujące sposoby izolowania rur. W przypadku zagrożenia wilgocią z gruntu i nie spiętrzającą się wodą infiltracyjną na płycie fundamentowej i ścianach, przepust, jak przedstawiono na zdjęciu, jest izolowany poprzez scalenie z uszczelnieniem. W przypadku obciążenia spiętrzającą się wodą infiltracyjną uszczelnienie musi łączyć się ze specjalną konstrukcją przepustową (patrz: schemat w prawym dolnym rogu strony). 1 Najpierw wyrobić wyokrąglenia przy użyciu szpachli wyrównawczej i renowacyjnej Sopro RAM 3. 2 Po stwardnieniu wyokrągleń, powierzchni rury nadać szorstkość przy pomocy szczotki drucianej lub używając grubego papieru ściernego. 3 Aby zagwarantować grubowarstwowej zaprawie bitumicznej lepsze przyleganie do rury, nanieść pędzlem podkład gruntujący Sopro KDG Po wyschnięciu podkładu nałożyć bitumiczną masę uszczelniającą np. Sopro KSP 652. zaprawa szybkowiążąca Sopro Rapidur 460 wyokrąglenie (faseta) wykonane szpachlą wyrównawczą i renowacyjną Sopro RAM 3 uszczelka z tworzywa sztucznego (z flizeliną lub tkaniną klejoną w obrębie kołnierza) 5 cm rura uszorstniona i pokryta podkładem gruntującym Sopro KDG 751 wtłoczone uszczelnienie rura bitumiczna masa uszczelniająca Sopro KSP 652, Sopro KD 754, Sopro KMB 651 lub Sopro KMB 650 (2 warstwy) docisk część zakotwiona konstrukcji przepustu mata ochronna do uszczelnień bitumicznych Sopro KDS 663 bitumiczna masa uszczelniająca Sopro KSP 652, Sopro KD 754 lub Sopro KMB 651 (2 warstwy) z siatką zbrojącą Sopro KDA cm Izolacja rury przechodzącej przez zewnętrzną ścianę piwnicy Przypadek 1: Wilgoć z gruntu i nie spiętrzająca się woda infiltracyjna na płycie fundamentowej i ścianach Izolacja rury przechodzącej przez zewnętrzną ścianę piwnicy Przypadek 3 i 4: Spiętrzająca się woda infiltracyjna i woda napierająca z zewnątrz

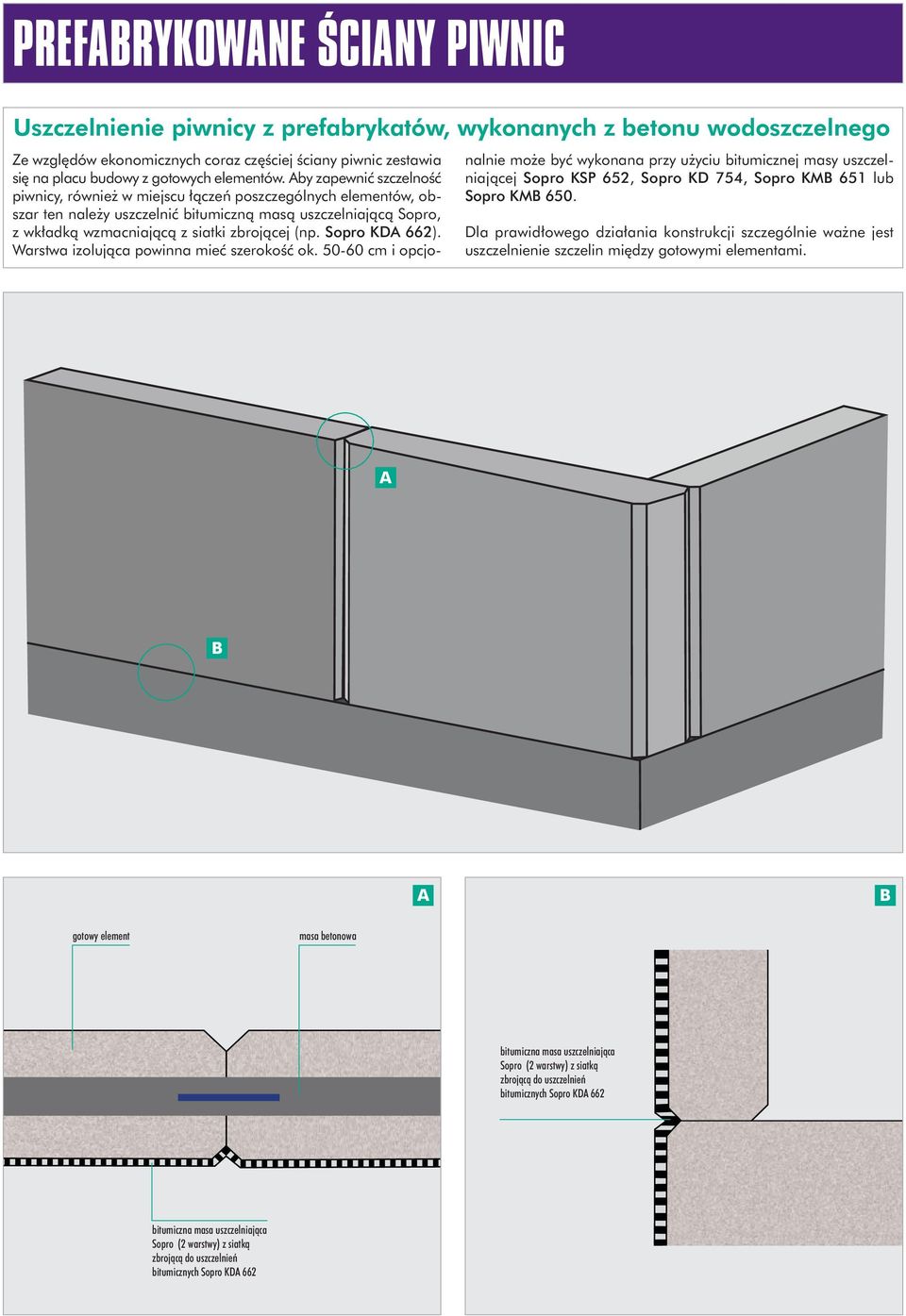

8 PREFABRYKOWANE ŚCIANY PIWNIC Uszczelnienie piwnicy z prefabrykatów, wykonanych z betonu wodoszczelnego Ze względów ekonomicznych coraz częściej ściany piwnic zestawia się na placu budowy z gotowych elementów. Aby zapewnić szczelność piwnicy, również w miejscu łączeń poszczególnych elementów, obszar ten należy uszczelnić bitumiczną masą uszczelniającą Sopro, z wkładką wzmacniającą z siatki zbrojącej (np. Sopro KDA 662). Warstwa izolująca powinna mieć szerokość ok cm i opcjonalnie może być wykonana przy użyciu bitumicznej masy uszczelniającej Sopro KSP 652, Sopro KD 754, Sopro KMB 651 lub Sopro KMB 650. Dla prawidłowego działania konstrukcji szczególnie ważne jest uszczelnienie szczelin między gotowymi elementami. A B A B gotowy element masa betonowa bitumiczna masa uszczelniająca Sopro (2 warstwy) z siatką zbrojącą do uszczelnień bitumicznych Sopro KDA 662 bitumiczna masa uszczelniająca Sopro (2 warstwy) z siatką zbrojącą do uszczelnień bitumicznych Sopro KDA 662

9 Uszczelnienie piwnicy, której płyta fundamentowa nie została wykonana z betonu wodoszczelnego Nawet jeśli w projekcie ustalono, że fundamentowa płyta nie będzie wykonana z betonu wodoszczelnego, budynek należy chronić przed wnikającą wilgocią. W takiej sytuacji należy uszczelnić również powierzchnię płyty. Oznacza to, że na wcześniej wykonanej warstwie z chudego betonu należy nanieść uszczelnienie, stosując grubowarstwową bitumiczną masę uszczelniającą (np. Sopro KSP 652). Po wyschnięciu izolację przykrywa się warstwą oddzielającą i betonuje płytę fundamentową. Izolacja ścian powinna łączyć się z izolacją płyty na zakładkę. bitumiczna masa uszczelniająca Sopro (2 warstwy) izolacja pozioma muru wykonana Sopro TDS 823 lub Sopro DSF 523 warstwa oddzielająca (folia) bitumiczna masa uszczelniająca Sopro (2 warstwy)

10 POMIAR GRUBOŚCI WARSTW Wszystkie etapy uszczelniania budowli powinny być udokumentowane. Dla przypadków z cz. 5 i 6 normy DIN dokumentacja pomiarów jest dokładnie opisana (minimum 20 pomiarów na wykonany obiekt, względnie 20 na 100 m 2 ). Poszczególne punkty pomiarów na powierzchni są wyznaczone po skosie. W obrębie skomplikowanych detali, jak np. przejścia rur instalacyjnych, gęstość punktów pomiaru powinna być zwiększona. Jeśli w uszczelnieniu osadzona jest siatka z włókna szklanego lub wzmocnienie, grubość warstwy powstałej w dwóch cyklach roboczych kontroluje się oddzielnie dla każdej. 1Grubość pojedynczych warstw mierzona jest w warstwie wilgotnej odpowiednim miernikiem. 2 Warstwy, którym zmierzono grubość w stanie wilgotnym, powinny być udokumentowane w protokole realizacji. 3 Do pomiaru suchych warstw wykonuje się próbę porównawczą i składuje w odpowiednich warunkach budowlanych. Stopień wyschnięcia ustala się na podstawie przekroju materiału. Płyty izolacyjne lub drenażowe należy przyklejać dopiero po całkowitym wyschnięciu uszczelnienia. Przypadek Zastosowanie Wykonanie uszczelnienia Minimalna grubość warstwy po wyschnęciu Produkt Sopro Minimalna grubość świeżej warstwy uszczelnienia Wilgoć z gruntu i nie spiętrzająca się woda infiltracyjna (przesączająca się) (DIN część4) Ściany i posadzki piwnic 2 warstwy* 3 mm Sopro KSP 652 Sopro KD 754 Sopro KMB 651 Sopro KMB 650 3,5 mm 3,5 mm 3,5 mm 3,9 mm Woda, nie napierająca umiarkowane obciążenie (DIN część 5) Ściany i posadzki piwnic 2 warstwy* i dodatkowe wzmocnienie siatką w przepustach i narożnikach 3 mm Sopro KSP 652 +siatka zbrojąca Sopro KDA 662 Sopro KD 754 +siatka zbrojąca Sopro KDA 662 Sopro KMB 651 +siatka zbrojąca Sopro KDA 662 Sopro KMB 650 +siatka zbrojąca Sopro KDA 662 3,5 mm 3,5 mm 3,5 mm 3,9 mm Spiętrzająca się woda infiltracyjna (DIN część 6) Woda napierająca z zewnątrz (DIN część 6) Ściany i poszadzki piwnic 2 warstwy* i dodatkowe wzmocnienie siatką 4 mm Sopro KSP 652 +siatka zbrojąca Sopro KDA 662 Sopro KD 754 +siatka zbrojąca Sopro KDA 662 Sopro KMB 651 +siatka zbrojąca Sopro KDA 662 Sopro KMB 650** +siatka zbrojąca Sopro KDA 662 4,6 mm 4,6 mm 4,7 mm 5,1 mm * przed nałożeniem drugiej warstwy, pierwsza musi być sucha, aby nie uszkodzić jej podczas nakładania następnej warstwy. ** tylko do przypadku spiętrzającej się wody infiltracyjnej.

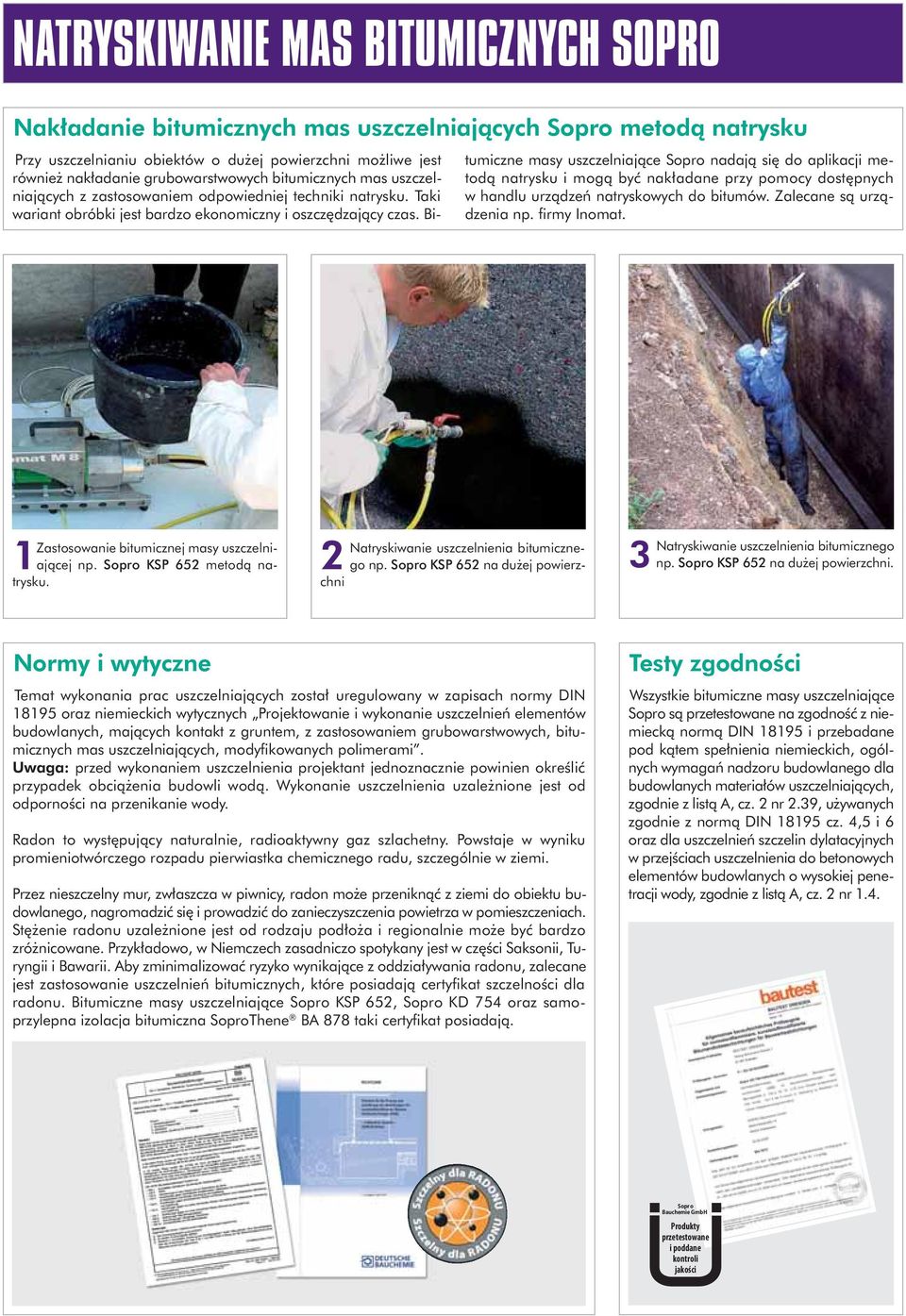

11 NATRYSKIWANIE MAS BITUMICZNYCH SOPRO Nakładanie bitumicznych mas uszczelniających Sopro metodą natrysku Przy uszczelnianiu obiektów o dużej powierzchni możliwe jest również nakładanie grubowarstwowych bitumicznych mas uszczelniających z zastosowaniem odpowiedniej techniki natrysku. Taki wariant obróbki jest bardzo ekonomiczny i oszczędzający czas. Bitumiczne masy uszczelniające Sopro nadają się do aplikacji metodą natrysku i mogą być nakładane przy pomocy dostępnych w handlu urządzeń natryskowych do bitumów. Zalecane są urządzenia np. firmy Inomat. 1Zastosowanie bitumicznej masy uszczelniającej np. Sopro KSP 652 metodą natrysku. 2 Natryskiwanie uszczelnienia bitumicznego np. Sopro KSP 652 na dużej powierzchni 3 Natryskiwanie uszczelnienia bitumicznego np. Sopro KSP 652 na dużej powierzchni. Normy i wytyczne Temat wykonania prac uszczelniających został uregulowany w zapisach normy DIN oraz niemieckich wytycznych Projektowanie i wykonanie uszczelnień elementów budowlanych, mających kontakt z gruntem, z zastosowaniem grubowarstwowych, bitumicznych mas uszczelniających, modyfikowanych polimerami. Uwaga: przed wykonaniem uszczelnienia projektant jednoznacznie powinien określić przypadek obciążenia budowli wodą. Wykonanie uszczelnienia uzależnione jest od odporności na przenikanie wody. Radon to występujący naturalnie, radioaktywny gaz szlachetny. Powstaje w wyniku promieniotwórczego rozpadu pierwiastka chemicznego radu, szczególnie w ziemi. Przez nieszczelny mur, zwłaszcza w piwnicy, radon może przeniknąć z ziemi do obiektu budowlanego, nagromadzić się i prowadzić do zanieczyszczenia powietrza w pomieszczeniach. Stężenie radonu uzależnione jest od rodzaju podłoża i regionalnie może być bardzo zróżnicowane. Przykładowo, w Niemczech zasadniczo spotykany jest w części Saksonii, Turyngii i Bawarii. Aby zminimalizować ryzyko wynikające z oddziaływania radonu, zalecane jest zastosowanie uszczelnień bitumicznych, które posiadają certyfikat szczelności dla radonu. Bitumiczne masy uszczelniające Sopro KSP 652, Sopro KD 754 oraz samoprzylepna izolacja bitumiczna SoproThene BA 878 taki certyfikat posiadają. Testy zgodności Wszystkie bitumiczne masy uszczelniające Sopro są przetestowane na zgodność z niemiecką normą DIN i przebadane pod kątem spełnienia niemieckich, ogólnych wymagań nadzoru budowlanego dla budowlanych materiałów uszczelniających, zgodnie z listą A, cz. 2 nr 2.39, używanych zgodnie z normą DIN cz. 4,5 i 6 oraz dla uszczelnień szczelin dylatacyjnych w przejściach uszczelnienia do betonowych elementów budowlanych o wysokiej penetracji wody, zgodnie z listą A, cz. 2 nr 1.4. Sopro Bauchemie GmbH Produkty przetestowane i poddane kontroli jakości

12 RENOWACJA STARYCH POWŁOK BITUMICZNYCH Jeżeli zachodzi konieczność renowacji starych, uszkodzonych powłok bitumicznych, przed rozpoczęciem prac należy sprawdzić warstwę uszczelniającą pod kątem rodzaju materiału i jego nośności. Identyfikacja starej powłoki jest możliwa do przeprowadzenia w prosty sposób. Próba 1Stare, odsłonięte uszczelnienie piwnicy. Badanie powłoki przy pomocy białej szmatki i benzyny. 2 3 Przeprowadzenie testu przecierania. 4 Brak zabarwienia: próba nie wykazała częściowego rozpuszczenia się starej powłoki. Z dużym prawdopodobieństwem jest to powłoka smołowa. 5 Zabarwienie brązowe: uszczelniona powierzchnia rozpuszcza się. Z dużym prawdopodobieństwem jest to powłoka bitumiczna. Po oczyszczeniu (usunięcie zabrudzeń i ziemi) powierzchnię poddać renowacji bitumiczną masą uszczelniającą np. Sopro KSP 652.

13 RENOWACJA STARYCH POWŁOK SMOŁOWYCH Etap 1 Gdy warstwa uszczelnienia smołowego jest bardzo gruba, należy ją starannie usunąć, ponieważ na tej powłoce nie jest możliwe zastosowanie grubowarstwowej bitumicznej masy uszczelniającej. Etap 2 1 Na oczyszczoną, np. przy pomocy myjki wysokociśnieniowej, powierzchnię nałożyć zaprawę uszczelniającą elastyczną np. Sopro TDS 823 lub Sopro DSF Powierzchnię wzmocnić siatką zbrojącą Sopro KDA 662, wklejając ją w pierwszą warstwę uszczelnienia. 3 Na siatkę nałożyć drugą warstwę zaprawy uszczelniającej elastycznej np. Sopro TDS 823 lub Sopro DSF Po związaniu zaprawy uszczelniającej Sopro TDS 823 lub Sopro DSF 523 możliwe jest bezproblemowe uszczelnienie powierzchni poddawanej renowacji przy użyciu grubowarstwowej bitumicznej masy uszczelniającej np. Sopro KSP 652.

14 OCHRONA USZCZELNIEŃ BUDYNKÓW Gdy prace związane z uszczelnieniem ścian piwnic są zakończone, bitumiczna masa uszczelniająca całkowicie przeschnięta, można przystąpić do zasypania wykopu. Prace te należy wykonać warstwowo, z odpowiednim zagęszczeniem poszczególnych warstw. Do wypełniania wykopu nie stosować gruzu budowlanego ani innych nieodpowiednich materiałów. Aby proces wypełniania wykopu, względnie występujące w przyszłości osiadanie gruntu nie zagrażały trwałości i funkcjonalności uszczelnienia, absolutnie konieczne jest jego zabezpieczenie odpowiednią warstwą ochronną. Mata do uszczelnień bitumicznych Sopro KDS 663 jest matą drenażową i ochronną do zastosowań zgodnie z normą DIN cz. 10 i DIN 4095, która na spodniej stronie posiada folię poślizgową, rozdzielającą siły nacisku. System zapewnia ochronę przy ewentualnym zjawisku osiadania ziemi, bez ryzyka uszkodzenia uszczelnienia. Osiadanie wypełnienia wykopu Zerwanie uszczelnienia z powodu braku warstwy poślizgowej pomiędzy uszczelnieniem a osiadającym gruntem. Warstwa drenażowa i ochronna wykonana z użyciem maty Sopro KDS 663 z efektem poślizgowym Mata ochronna do uszczelnień bitumicznych Sopro KDS 663 trwale chroni uszczelnienie bitumiczne przed obciążeniami statycznymi, dynamicznymi i termicznymi.

15 KATALOG PRODUKTÓW SOPRO Sopro KDG 751 Podkład gruntujący bitumiczny Koncentrat wodorozcieńczalny na bazie emulsji bitumicznej. Stosowany jako podkład gruntujący na chłonne i mineralne podłoża pod grubowarstwowe bitumiczne uszczelnienia Sopro. Poprawia przyczepność do podłoża. należy rozcieńczyć wodą w proporcji 1:10 (na budowie) szybkoschnący łatwy w obróbce nie zawiera rozpuszczalników nakładany pędzlem, wałkiem lub metodą natrysku zużycie: g/m² forma dostawy: wiadro 5 kg Koncentrat rozcieńczany w proporcji 1:10 Sopro KD 754 Bitumiczna masa uszczelniająca dwuskładnikowa Dwuskładnikowa, szybkoschnąca, nie zawierająca rozpuszczalników, z wypełniaczem polistryrenowym, zmodyfikowana polimerami grubowarstwowa powłoka do wytwarzania elastycznych, mostkujących rysy uszczelnień budowlanych do zastosowań zgodnie z normą DIN cz. 4, 5 i 6. Również jako zewnętrzne uszczelnienie spoin konstrukcyjnych w nieprzepuszczalnych dla wody budowlach betonowych. Stosowana do klejenia płyt ochronnych, drenażowych i izolacyjnych w obszarach poniżej powierzchni gruntu optymalna stabilność szybko osiąga odporność na deszcz (po ok. 3-5 godzinach) szybkoschnąca niewielki ubytek grubości warstwy po wyschnięciu odporna na działanie niskich i wysokich temperatur do szpachlowania lub natryskiwania odporna na działanie powszechnie występujących w obszarze gruntu miejscowych wód, agresywnych dla betonu zużycie: 3,5-4,6 l/m² w zależności od rodzaju obciążenia wodą forma dostawy: pojemnik 30 l (21,7 kg) (składnik płynny A 24 l 15,7 kg) + składnik proszkowy B 6 kg, w opakowaniu własnym dołączonym do pojemnika) Sopro Bauchemie GmbH Sopro KSP 652 Bitumiczna masa uszczelniająca Jednoskładnikowa, szybkoschnąca, nie zawierająca rozpuszczalników, z wypełniaczem polistyrenowym, zmodyfikowana polimerami grubowarstwowa powłoka bitumiczna do wytwarzania elastycznych, mostkujących rysy uszczelnień budowlanych do zastosowań zgodnie z normą DIN cz. 4, 5 i 6. Również jako zewnętrzne uszczelnienie spoin konstrukcyjnych w nieprzepuszczalnych dla wody budowlach betonowych. Stosowana do klejenia płyt ochronnych, drenażowych i izolacyjnych w obszarach poniżej powierzchni gruntu. czas schnięcia ok. 2 dni szybko osiąga odporność na deszcz (po ok. 4 h) niewielki ubytek grubości warstwy po wyschnięciu wysoka wydajność powierzchniowa nieprzepuszczalna dla wody, mostkująca rysy gotowa do użycia szczelna dla radonu zużycie: 3,5-4,6 l/m² w zależności od rodzaju obciążenia wodą forma dostawy: pojemnik 30 l Sopro Bauchemie GmbH Sopro KMB 651 Grubowarstwowa bitumiczna masa uszczelniająca Dwuskładnikowa, nie zawierająca rozpuszczalników, wzmocniona włóknami, zmodyfikowana polimerami grubowarstwowa powłoka do wytwarzania elastycznych, mostkujących rysy uszczelnień budowlanych, do zastosowań zgodnie z normą DIN cz. 4, 5 i 6. Również jako zewnętrzne uszczelnienie spoin konstrukcyjnych w nieprzepuszczalnych dla wody budowlach betonowych. Stosowana do klejenia płyt ochronnych, drenażowych i izolacyjnych w obszarze poniżej powierzchni gruntu. optymalna stabilność szybko osiąga odporność na deszcz (po ok. 4-6 godzinach) szybkoschnąca odporna na działanie niskich i wysokich temperatur do szpachlowania lub natryskiwania odporna na działanie powszechnie występujących w obszarze gruntu miejscowych wód, agresywnych dla betonu zużycie: 4,2-5,6 kg/m² w zależności od rodzaju obciążenia wodą forma dostawy: pojemnik 30 kg (składnik płynny A 22 kg + składnik proszkowy B 8 kg, w opakowaniu własnym dołączonym do pojemnika) Sopro Bauchemie GmbH

16 KATALOG PRODUKTÓW SOPRO Sopro KMB 650 Grubowarstwowa bitumiczna masa uszczelniająca Jednoskładnikowa, nie zawierająca rozpuszczalników, z wypełniaczem polistyrenowym, zmodyfikowana polimerami, grubowarstwowa powłoka do wytwarzania elastycznych, mostkujących rysy uszczelnień budowlanych, w zastosowaniach zgodnie z normą DIN cz. 4,5 i 6 (spiętrzająca się woda infiltracyjna). Stosowana do klejenia płyt ochronnych, drenażowych i izolacyjnych w obszarach poniżej powierzchni gruntu. odporność na deszcz osiąga po ok. 7 godzinach w optymalnych warunkach do klejenia płyt drenażowych i izolacyjnych odporna na działanie niskich i wysokich temperatur gotowa do użycia do szpachlowania lub natryskiwania odporna na działanie powszechnie występujących w obszarze gruntu wód agresywnych dla betonu zużycie: 3,9 5,1 l/m 2 w zależności od rodzaju obciążeń wodą forma dostawy: pojemnik 30 l Sopro Bauchemie GmbH Sopro KDS 663 Mata ochronna do uszczelnień bitumicznych Drenażowa i ochronna mata z polistyrenu, kaszerowana rozdzielającą folią i stabilizującym nacisk filtrem flizelinowym z polipropylenu i polietylenu. Stanowi optymalną ochronę dla uszczelnień wykonanych z bitumicznych mas uszczelniających Sopro KSP 652, Sopro KD 754, Sopro KMB 651 lub Sopro KMB 650 oraz samoprzylepnej izolacji bitumicznej SoproThene 878. Folia umieszczona na spodniej stronie maty zapewnia ochronę również przy późniejszych ruchach podłoża lub zjawisku jego osiadania. wysoka wytrzymałość na ściskanie odporna na działanie szkodliwych czynników niezawodny pionowy drenaż do ochrony uszczelnień zgodnie z DIN cz. 10 i DIN 4095 oznaczenie CE zgodnie z normą EN wysokość wypustek ok. 6 mm posiada świadectwo niemieckiego nadzoru ogólnobudowlanego zużycie: ok. 1,1 m²/m² forma dostawy: rolka (szerokość 125 cm) 14 m Sopro ISA 755 Emulsja bitumiczna Gotowa do użytku, nie zawierająca rozpuszczalników emulsja bitumiczna stosowana jako warstwa izolująca i ochronna konstrukcji z betonu, tynku, muru z cegieł, betonu lekkiego i betonu komórkowego w obszarze gruntu. szybkoschnąca łatwa w obróbce nakładana pędzlem, wałkiem lub metodą natrysku zużycie: g/m² forma dostawy: pojemnik 30 kg Sopro KDA 662 Siatka zbrojąca do uszczelnień bitumicznych Odporna na działanie mas bitumicznych i alkaliów, pokryta tworzywem sztucznym siatka zbrojąca z włókna szklanego, do wzmocnienia i kontroli grubości warstwy bitumicznych uszczelnień grubowarstwowych przy tworzeniu elastycznych i pozbawionych rys uszczelnień budowli, chroniących przed spiętrzającą się wodą infiltracyjną i wodą napierającą z zewnątrz. dla wzmocnienia cokołów i krawędzi dla kontroli grubości warstwy uszczelnienia bitumicznego zwiększa odporność na powstawanie rys łatwa w obróbce zużycie: ok. 1,1 m²/m² forma dostawy: rolka (szerokość 100 cm) 50 m Sopro 018R Mieszadło do bitumów Mieszadło obrotowe z sześciokątnym prętem do mieszania grubowarstwowych bitumicznych mas uszczelniających Sopro KD 754 i Sopro KMB 651. wymiary: 160x160x600 mm forma dostawy: pojedynczo Sopro KDB 756 Taśma dylatacyjna do uszczelnień bitumicznych Taśma uszczelniająca na bazie elastycznych polimerów do przykrycia dylatacji konstrukcyjnych w połączeniu z bitumicznymi masami uszczelniającymi Sopro KSP 652, Sopro KD 754, Sopro KMB 650 i Sopro KMB 651. forma dostawy: rolka (szerokość 24 cm) 10 m

17 KATALOG PRODUKTÓW SOPRO Sopro TDS 823 Zaprawa uszczelniająca turbo Szybkowiążąca, dwuskładnikowa, elastyczna, cementowa, o wysokiej wydajności zaprawa uszczelniająca do szybkiego wytwarzania elastycznych powłok nie przepuszczających wody i mostkujących rysy. czas użycia ok minut czas schnięcia ok. 2 godziny na warstwę już po 2 godzinach odporna na deszcz nakładana pędzlem, wałkiem, szpachlą lub metodą natrysku zużycie: ok. 0,8 kg/m² składnika proszkowego A i ok. 0,8 kg/m² (składnik B) dyspersji na 1 mm grubości suchej warstwy forma dostawy: worek 10 kg + kanister 10 kg wiążąca Sopro Bauchemie GmbH Sopro DSF 523 Zaprawa uszczelniająca elastyczna jednoskładnikowa Jednoskładnikowa, elastyczna, cementowa zaprawa uszczelniająca do wytwarzania elastycznych powłok nie przepuszczających wody i mostkujących rysy. czas użycia ok. 2 godziny czas schnięcia ok. 4 godzin na warstwę nakładana pędzlem, wałkiem, szpachlą lub metodą natrysku zużycie: ok. 1,4 kg/m² na 1 mm grubości warstwy forma dostawy: worek 20 kg Dwuskładnikowa, elastyczna, cementowa zaprawa uszczelniająca do wytwarzania elastycznych powłok nie przepuszczających wody i mostkujących rysy. czas użycia 3-4 godziny do nakładana pędzlem, wałkiem, szpachlą lub metodą natrysku zużycie: ca. 1,1 kg/m² składnika proszkowego A i ok. 0,44 kg/m² dyspersji (składnik B) na 1 mm grubości suchej warstwy forma dostawy: worek 24 kg + kanister 8 kg Sopro Bauchemie GmbH Sopro DSF 423 Zaprawa uszczelniająca elastyczna dwuskładnikowa Sopro DS 422 Zaprawa uszczelniająca Cementowa zaprawa uszczelniająca do wytwarzania powłok nie przepuszczających wody, chroniących mury, powierzchnie otynkowane i beton przed wodą powierzchniową, działającą bez ciśnienia i wodą spiętrzającą się. czas użycia minut jako uszczelnienie od wewnątrz litych zbiorników wody użytkowej (głębokość < 5 m) do nakładana pędzlem, szpachlą lub metodą natrysku zużycie: 3-6 kg/m² forma dostawy: worek 25 kg Sopro AMT 468 Szpachla wyrównawcza z trasem Cementowa, szybkowiążąca, uniwersalna, trwała zaprawa szpachlowa do wyrabiania wyokrągleń oraz wygładzania i napraw powierzchni ścian i podłóg. grubość warstwy: 2-20 mm, do 30 mm na niewielkich powierzchniach (< 1 m²) czas użycia 45 minut czas schnięcia ok. 6 godzin zawiera tras reński zużycie: 1,5 kg/m² na 1 mm grubości warstwy forma dostawy: worek 25 kg Sopro RAM 3 Szpachla wyrównawcza i renowacyjna Cementowa, szybkowiążąca, uniwersalna, stabilna, szara zaprawa tynkarska i masa szpachlowa do wygładzania, modelowania i napraw powierzchni ścian i podłóg. Na mineralne podłoża, jak np. beton, beton porowaty i mur. Idealna do renowacji i modernizacji. Dzięki szybkiemu przyrostowi wytrzymałości, wcześnie można przystąpić do obróbki powierzchniowej szpachli. grubość warstwy: 3-30 mm czas użycia: ok. 20 minut czas schnięcia ok. 2 godziny oznaczenie CE zgodnie z normą PN-EN zużycie: 1,5 kg/m² na 1 mm grubości warstwy forma dostawy: worek 25 kg Sopro Bauchemie GmbH wiążąca

18 USZCZELNIENIE PIWNICY ŁĄCZNIE Z OBSZAREM COKOŁU tynk zewnętrzny hydrofobowa okładzina cokołu izolacja muru przed wodą rozpryskową z zastosowaniem Sopro DSF 523 lub Sopro TDS 823 izolacja ścian: podkład gruntujący bitumiczny Sopro KDG 751 oraz 2 warstwy bitumicznej masy uszczelniającej Sopro warstwa drenażowa i ochronna wykonana z użyciem maty ochronnej do uszczelnień bitumicznych Sopro KDS 663 izolacja pozioma muru wykonana Sopro DSF 523 lub Sopro TDS 823 uszczelnienie (do wysokości ok. 50 cm) przed wodą napierającą od wewnątrz z zastosowaniem Sopro DSF 523 lub Sopro TDS 823 wyokrąglenie (faseta) wyrobione szpachlą Sopro RAM 3 izolacja pozioma wykonana Sopro DSF 523 lub Sopro TDS 823 drenaż (wykonany w razie potrzeby) otwarte szczeliny szpachlowane Sopro RAM 3 gruntowanie z użyciem Sopro KDG sza warstwa grubowarstwowego uszczelnienia Sopro osadzenie siatki zbrojącej w 1-szej warstwie + 2-ga warstwa grubowarstwowego uszczelnienia bitumicznego Sopro mata ochronna do uszczelnień bitumicznych Sopro KDS 663

19 WYKONANIE USZCZELNIENIA PIWNICY Z ZASTOSOWANIEM PRODUKTÓW SOPRO 2-ga warstwa grubowarstwowego uszczelnienia bitumicznego Sopro podkład gruntujący bitumiczny Sopro KDG 751 siatka zbrojąca Sopro KDA 662 osadzona w 1-szej warstwie uszczelnienia bitumicznego szczeliny w murze szpachlowane Sopro RAM 3 mata ochronna do uszczelnień bitumicznych Sopro KDS sza warstwa grubowarstwowego uszczelnienia bitumicznego Sopro wyokrąglenie (faseta) wyrobione szpachlą wyrównawczą z trasem Sopro RAM 3 w obrębie cokołu zaprawa uszczelniająca Sopro DSF 523 lub Sopro TDS 823 druga płaszczyzna uszczelnienia muru z użyciem Sopro DSF 523 lub Sopro TDS 823 izolacja pozioma muru wykonana Sopro DSF 523 lub Sopro TDS 823

20 ELASTYCZNE USZCZELNIENIA BUDOWLI Elastyczne uszczelnienia budowli z zastosowaniem systemu bitumicznego SoproThene zgodnie z normą DIN Zgodnie z normą DIN uszczelnienia zabezpieczające przed wilgocią z gruntu i nie spiętrzającą się wodą infiltracyjną na płycie fundamentowej i ścianach (DIN część 4) oraz przed wodą nie napierającą na powierzchniach stropów i w pomieszczeniach wilgotnych o umiarkowanym obciążeniu (DIN część 5) mogą być wykonane samoprzylepną izolacją bitumiczną SoproThene 878, klejoną na zimno. SoproThene 878 to samoprzylepna, klejona na zimno, bitumiczna powłoka uszczelniająca do niezawodnego, elastycznego, mostkującego rysy oraz ekonomicznego uszczelniania budowli, spełniająca wymagania określone w normie DIN (cz. 4 i 5). W związku z szerokim zakresem stosowania w temperaturze od -5 C do +30 C samoprzylepna izolacja bitumiczna SoproThene może być używana przez cały rok. Z wzajemnie dostosowanymi do siebie produktami samoprzylepna izolacja bitumiczna SoproThene jest pewnym i ekonomicznym rozwiązaniem dla długotrwałego, odpowiadającego normie wykonania uszczelnienia budowli. System produktów: SoproThene 878 Samoprzylepna izolacja bitumiczna SoproThene Taśma klejąca zamykająca flizelinowa SoproThene Taśma klejąca zamykająca aluminiowa SoproThene Dwustronna taśma klejąca SoproThene Taśma narożnikowa Dodatkowe korzyści: Czysta obróbka Gwarantowana grubość warstw, zgodnie z normą Do 50% szybsze uszczelnianie niż wykonane z użyciem grubowarstwowych bitumicznych powłok uszczelniających Natychmiast po zastosowaniu produkty stają się wodoodporne i osiągają odporność na deszcz Możliwość natychmiastowego wypełnienia wykopu Samoprzylepnej izolacji bitumicznej SoproThene 878 można używać do uszczelniania balkonów, tarasów, podłóg w piwnicach, pomieszczeń oraz starych i nowych budowli.

21 KATALOG PRODUKTÓW SOPRO SoproThene VA 879 Podkład gruntujący pod izolację samoprzylepną Szybkoschnący. nie zawierający rozpuszczalników, gotowy do użycia, bezzapachowy grunt na bazie emulsji bitumiczno-kauczukowej stosowany na podłoża mineralne przed nakładaniem samoprzylepnej izolacji bitumicznej SoproThene BA 878. Poprawia przyczepność do podłoża. czas schnięcia ok. 45 minut łatwy w obróbce nakładany pędzlem, wałkiem lub metodą natrysku zużycie: ml/m 2 forma dostawy: wiadro 10 l SoproThene EB Taśma narożnikowa Samoprzylepna, elastyczna, mostkująca rysy taśma narożnikowa, modyfikowana polimerami, do uszczelnienia narożników i cokołów w połączeniu z samoprzylepną izolacją bitumiczną SoproThene BA 878. z pasem czystej masy bitumicznej (szerokość 50 mm), ulegającym wulkanizacji do niezawodnego uszczelnienia naroży i krawędzi do niezawodnego uszczelnienia cokołów oraz miejsc styku płyty fundamentowej ze ścianami piwnic forma dostawy: rolka (szerokość 300 mm) 15 m SoproThene ABV Taśma klejąca zamykająca - flizelinowa Samoprzylepna, mostkująca rysy, uniwersalna taśma uszczelniająca na bazie butylo-kauczukowej, stosowana w połączeniu z samoprzylepną izolacją bitumiczną SoproThene BA 878. do zamykania górnych pionowych i poziomych krawędzi uszczelnianych powierzchni umożliwia nanoszenie tynku lub klejenie płytek cokołowych forma dostawy: rolka (szerokość 100 mm, grubość ok. 1,5 mm) 25 m SoproThene BA 878 Samoprzylepna izolacja bitumiczna Samoprzylepna, klejona na zimno, elastyczna, mostkująca rysy izolacja bitumiczna typu KSK, modyfikowana polimerami, do wytwarzania elastycznych uszczelnień budowlanych zgodnie z normą DIN cz. 4 i 5. Do uszczelniania zewnętrznych ścian piwnic, balkonów i tarasów. z pasem czystej masy bitumicznej (szerokość 50 mm), ulegającym wulkanizacji natychmiast po nałożeniu zapewnia odporność na wodę i deszcz stosowana w temperaturze od -5 C do +30 C zgodna z normą PN-EN oraz PN-EN zużycie: 1,1 m²/m² forma dostawy: rolka (szerokość 100 cm) 15 m, grubość ok. 1,5 mm rolka (szerokość 100 cm) 5 m, grubość ok. 1,5 mm SoproThene KB Dwustronna taśma klejąca Dwustronna, samoprzylepna, wytrzymała na zrywanie, zespalająca rysy taśma klejąca, wykonana z silnie klejącej kauczukowo-bitumicznej masy, stosowana w połączeniu z samoprzylepną izolacją bitumiczną SoproThene BA 878. samoprzylepna do łączenia styków oraz przyklejania zakładek SoproThene BA 878 do niezawodnego uszczelnienia skomplikowanych detali do mocowania mat izolacyjnych lub drenażowych forma dostawy: rolka (szerokość 100 mm, grubość ok. 1,0 mm) 15 m SoproThene ABA Taśma klejąca zamykająca - aluminiowa Samoprzylepna, odporna na działanie promieni UV, aluminiowa taśma uszczelniająca, pokryta silnie klejącą kauczukowo-bitumiczną masą, stosowana w połączeniu z samoprzylepną izolacją bitumiczną SoproThene BA 878. użycie od możliwość stosowania do zamykania górnych pionowych i poziomych krawędzi uszczelnianych powierzchni forma dostawy: rolka (szerokość 100 mm, grubość ok. 1,5 mm) 15 m

22 KATALOG PRODUKTÓW SOPRO Sopro KDS 663 Mata ochronna do uszczelnień bitumicznych Drenażowa i ochronna mata z polistyrenu, kaszerowana rozdzielającą folią i stabilizującym nacisk filtrem flizelinowym z polipropylenu i polietylenu. Stanowi optymalną ochronę dla uszczelnień wykonanych z bitumicznych mas uszczelniających Sopro KSP 652, Sopro KD 754, Sopro KMB 651 lub Sopro KMB 650 oraz samoprzylepnej izolacji bitumicznej SoproThene BA 878. Folia umieszczona na spodniej stronie maty zapewnia ochronę również przy późniejszych ruchach podłoża lub zjawisku jego osiadania. wysoka wytrzymałość na ściskanie odporna na działanie szkodliwych czynników niezawodny pionowy drenaż do ochrony uszczelnień zgodnie z DIN cz. 10 i DIN 4095 oznaczenie CE zgodnie z normą EN wysokość wypustek ok. 6 mm posiada świadectwo niemieckiego nadzoru ogólnobudowlanego zużycie: ok. 1,1 m²/m² forma dostawy: rolka (szerokość 125 cm) 14 m Sopro Bauchemie GmbH Sopro DSF 523 Zaprawa uszczelniająca elastyczna jednoskładnikowa Jednoskładnikowa, elastyczna, cementowa zaprawa uszczelniająca do wytwarzania elastycznych powłok nie przepuszczających wody i mostkujących rysy. czas użycia ok. 2 godziny czas schnięcia ok. 4 godzin na warstwę nakładana pędzlem, wałkiem, szpachlą lub metodą natrysku zużycie: ok. 1,4 kg/m² na 1 mm grubości warstwy forma dostawy: worek 20 kg Sopro Bauchemie GmbH Sopro RAM 3 Szpachla wyrównawcza i renowacyjna Cementowa, szybkowiążąca, uniwersalna, stabilna, szara zaprawa tynkarska i masa szpachlowa do wygładzania, modelowania i napraw powierzchni ścian i podłóg. Na mineralne podłoża, jak np. beton, beton porowaty i mur. Idealna do renowacji i modernizacji. Dzięki szybkiemu przyrostowi wytrzymałości, wcześnie można przystąpić do obróbki powierzchniowej szpachli. grubość warstwy: 3-30 mm czas użycia: ok. 20 minut czas schnięcia ok. 2 godziny oznaczenie CE zgodnie z normą PN-EN zużycie: 1,5 kg/m² na 1 mm grubości warstwy forma dostawy: worek 25 kg Sopro TDS 823 Zaprawa uszczelniająca turbo wiążąca Szybkowiążąca, dwuskładnikowa, elastyczna, cementowa, o wysokiej wydajności zaprawa uszczelniająca do szybkiego wytwarzania elastycznych powłok nie przepuszczających wody i mostkujących rysy. czas użycia ok minut czas schnięcia ok. 2 godziny na warstwę już po 2 godzinach odporna na deszcz nakładana pędzlem, wałkiem, szpachlą lub metodą natrysku zużycie: ok. 0,8 kg/m² składnika proszkowego A i ok. 0,8 kg/m² (składnik B) dyspersji na 1 mm grubości suchej warstwy forma dostawy: worek 10 kg + kanister 10 kg wiążąca Sopro Bauchemie GmbH Sopro DS 422 Zaprawa uszczelniająca Cementowa zaprawa uszczelniająca do wytwarzania powłok nie przepuszczających wody, chroniących mury, powierzchnie otynkowane i beton przed wodą powierzchniową, działającą bez ciśnienia i wodą spiętrzającą się. czas użycia minut jako uszczelnienie od wewnątrz litych zbiorników wody użytkowej (głębokość < 5 m) do nakładana pędzlem, szpachlą lub metodą natrysku zużycie: 3 6 kg/m² forma dostawy: worek 25 kg Sopro DSF 423 Zaprawa uszczelniająca elastyczna dwuskładnikowa Dwuskładnikowa, elastyczna, cementowa zaprawa uszczelniająca do wytwarzania elastycznych powłok nie przepuszczających wody i mostkujących rysy. czas użycia 3-4 godziny do nakładana pędzlem, wałkiem, szpachlą lub metodą natrysku zużycie: ca. 1,1 kg/m² składnika proszkowego A i ok. 0,44 kg/m² dyspersji (składnik B) na 1 mm grubości suchej warstwy forma dostawy: worek 24 kg + kanister 8 kg Sopro Bauchemie GmbH

23 IZOLOWANIE ZEWNĘTRZNYCH ŚCIAN PIWNIC 1 Pracę zaczynamy od dokładnego naniesienie na całą uszczelnianą powierzchnię podkładu gruntującego SoproThene VA Po wyschnięciu preparatu gruntującego pracę rozpoczynamy od wklejenia taśmy samoprzylepnej narożnikowej SoproThene EB we wszystkie miejsca krytyczne jak np. narożnik ławy fundamentowej. Krawędzie łączone są na zakład. 3 Taśmę SoproThene EB wklejamy również na styku ławy ze ścianą fundamentową oraz w narożach, pamiętając o zdjęciu szarej folii ochronnej w miejscach nakładania się na siebie taśm SoproThene EB Połączenie płyta fundamentowa ściana piwnicy zakleja się odpowiednio przyciętym szerokim pasem taśmy narożnikowej SoproThene EB Należy przy tym zwrócić uwagę na to, aby krawędzie taśmy SoproThene EB zachodziły na siebie ok. 10 cm. Szczegółowe rozwiązania dotyczą instalacji zasilających i kanalizacyjnych, przechodzących przez uszczelnianą powierzchnię. Dwustronna taśma klejąca SoproThene KB układana jest w uszczelnianym miejscu i po usunięciu papieru zabezpieczającego, przyklejana i dociskana. 4 Nakładanie izolacji zaczynamy od przymierzenia izolacji i określenia jej długości. 5 Taśmę SoproThene BA 878 nakładamy na zaznaczony linią zakład, rozpoczynając od naroża. Należy pamiętać o stopniowym odklejaniu papieru ochronnego. Klejącą stroną należy przymocować taśmę na podłożu, wyrównać i docisnąć. Następnie usunać z taśmy pozostałą część papieru ochronnego i tak przygotowany odcinek przykleić i docisnąć. 6 Następnym etapem jest wykonanie przejścia w strefę cokołową przy pomocy fizelinowej taśmy SoproThene ABV lub taśmy klejącej zamykającej aluminiowej SoproThene ABA Naklejamy ją na styku izolacji wykonanej z SoproThere BA 878 i strefy uszczelnienia cokołowego.

24 IZOLOWANIE ZEWNĘTRZNYCH ŚCIAN PIWNIC 7 Kolejnym etapem prac jest zwilżenie podłoża powyżej izolacji wykonanej z SoproThene BA Na tak przygotowaną powierzchnię nanosi się elastyczną zaprawę uszczelniającą Sopro DSF 523 do wysokości około 0,5 metra nad planowany poziom gruntu dookoła obiektu w dwóch warstwach o grubości końcowej od 2 do 4 mm. 9 W zależności od przewidywanego stopnia oddziaływania wody masa bitumiczna Sopro KMB 651 lub Sopro KD 754 nakładana jest punktowo lub na całą powierzchnię płyty izolacji termicznej. 10 Następnie przyklejamy płytę izolacji termicznej do uszczelnionego wcześniej podłoża. Do przyklejenia płyt na samoprzylepnej izolacji SoproThene stosujemy dwuskładnikowe izolacje bitumiczne. 11 Po prawidłowym zamocowaniu izolacji termicznej zalecane jest zastosowanie trójwarstwowej drenażowej maty ochronnej do uszczelnień bitumicznych Sopro KDS 663 jako ostatecznej warstwy kompletnego systemu Sopro. 12 Obok funkcji izolacji cieplnej maty ochronne Sopro KDS 663 mają właściwości drenażowe i dyfuzyjne, a folia umieszczona na spodniej stronie maty chroni uszczelnione powierzchnie przed uszkodzeniami mechanicznymi, które mogą wystąpić podczas zasypywania wykopów lub podczas osiadania gruntu. Wskazane jest takie przyklejanie taśmy, aby jej nie zaginać w obszarze narożnika. W razie potrzeby samoprzylepną izolację bitumiczną SoproThene BA 878 dociąć na odpowiednią szerokość lub wykonać większe zakłady.

25 IZOLACJA POZIOMA MURU SoproThene BA 878 jako izolacja pozioma muru Uszczelnianą powierzchnię oczyścić i zagruntować podkładem gruntującym SoproThene VA 879. Naroża i krawędzie uszczelnić taśmą SoproThene EB Samoprzylepną izolacje bitumiczną SoproThene BA 878 przyciąć na odcinki odpowiedniej długości i wklejać, rozpoczynając od naroża. Klejącą stroną umocować na podłożu, wyrównać i docisnąć, łącząc poszczególne elementy izolacji na ok. 10 cm zakłady. Natychmiast po przyklejeniu izolacji bitumicznej SoproThene BA 878 można przystąpić do osadzenia płyt izolacyjnych, a następnie murowania cegieł klinkierowych. Uszczelnienie typu L zewnętrzna ściana piwnicy płyta izolacyjna cegła klinkierowa samoprzylepna izolacja bitumiczna SoproThene BA 878 samoprzylepna izolacja bitumiczna SoproThene BA 878 płyta fundamentowa Uszczelnienie typu Z jako dodatkowa izolacja pozioma zewnętrzna ściana piwnicy płyta izolacyjna cegła klinkierowa samoprzylepna izolacja bitumiczna SoproThene BA 878 samoprzylepna izolacja bitumiczna SoproThene BA 878 płyta fundamentowa

26 USZCZELNIENIE BUDOWLI Z UŻYCIEM SOPROTHENE tynk zewnętrzny hydrofobowa okładzina cokołu taśma klejąca zamykająca - flizelinowa SoproThene ABV zaprawa uszczelniająca Sopro DSF 523 lub Sopro TDS 823 samoprzylepna izolacja bitumiczna SoproThene BA 878 mata ochronna do uszczelnień bitumicznych Sopro KDS 663 zaprawa uszczelniająca Sopro DSF 523 lub Sopro TDS 823 zaprawa uszczelniająca Sopro TDS 823 lub Sopro DSF 523 wyokrąglenie (faseta) wyrobione szpachlą Sopro RAM 3 izolacja pozioma z zastosowaniem Sopro TDS 823 lub Sopro DSF 523 drenaż zgodnie z normą DIN4095 (wykonany w razie potrzeby) otwarte spoiny wypełnione Sopro RAM 3 gruntowanie podkładem gruntującym pod izolację samoprzylepną SoproThene VA 879 samoprzylepna izolacja bitumiczna SoproThene BA 878 Mata ochronna do uszczelnień bitumicznych Sopro KDS 663

27 USZCZELNIENIE PIWNICY Z UŻYCIEM SOPROTHENE taśma klejąca zamykająca aluminiowa SoproThene ABA taśma klejąca zamykająca flizelinowa SoproThene ABV samoprzylepna izolacja bitumiczna SoproThene BA 878 szczeliny w murze szpachlowane Sopro RAM 3 podkład gruntujący pod izolację samoprzylepną SoproThene VA 879 (od +5 C) Mata drenażowa i ochronna Sopro KDS 663 w obrębie cokołu zaprawauszczelniająca Sopro TDS 823 lub Sopro DSF 523 wyokrąglenie (faseta) wyrobione szpachlą Sopro RAM 3 izolacja pozioma z zastosowaniem Sopro TDS 823 lub Sopro DSF 523 izolacja pozioma wykonana Sopro TDS 823 lub Sopro DSF 523
