1 Projekt budowlany DOBUDOWY WINDY ZEWNĘTRZNEJ DLA OSÓB NIEPEŁNOSPRAWNYCH W BUDYNKU COLLEGIUM MEDICUM W KALISZU PRZY UL. KASZUBSKIEJ 13 CZĘŚĆ : ELEKTRYCZNA Projektant: mgr inż. Bogdan Szkudlarek Upr. bud. elektryczne WKP/0389/POOE/13 Sprawdzający: mgr inż. Dariusz Stasiak Upr. bud. elektryczne WKP/0182/POOE/09 Asystent projektanta mgr inż. Dawid Matyjaszczyk Spis treści: 1. INFORMACJE OGÓLNE Przedmiot opracowania Podstawa opracowania dokumentacji Adres obiektu Nazwa i adres zleceniodawcy Nazwa i adres wykonawcy Zakres opracowania oraz przyjęte założenia projektowe OPIS PRZYJĘTYCH ROZWIĄZAŃ Spis rysunków.... 7

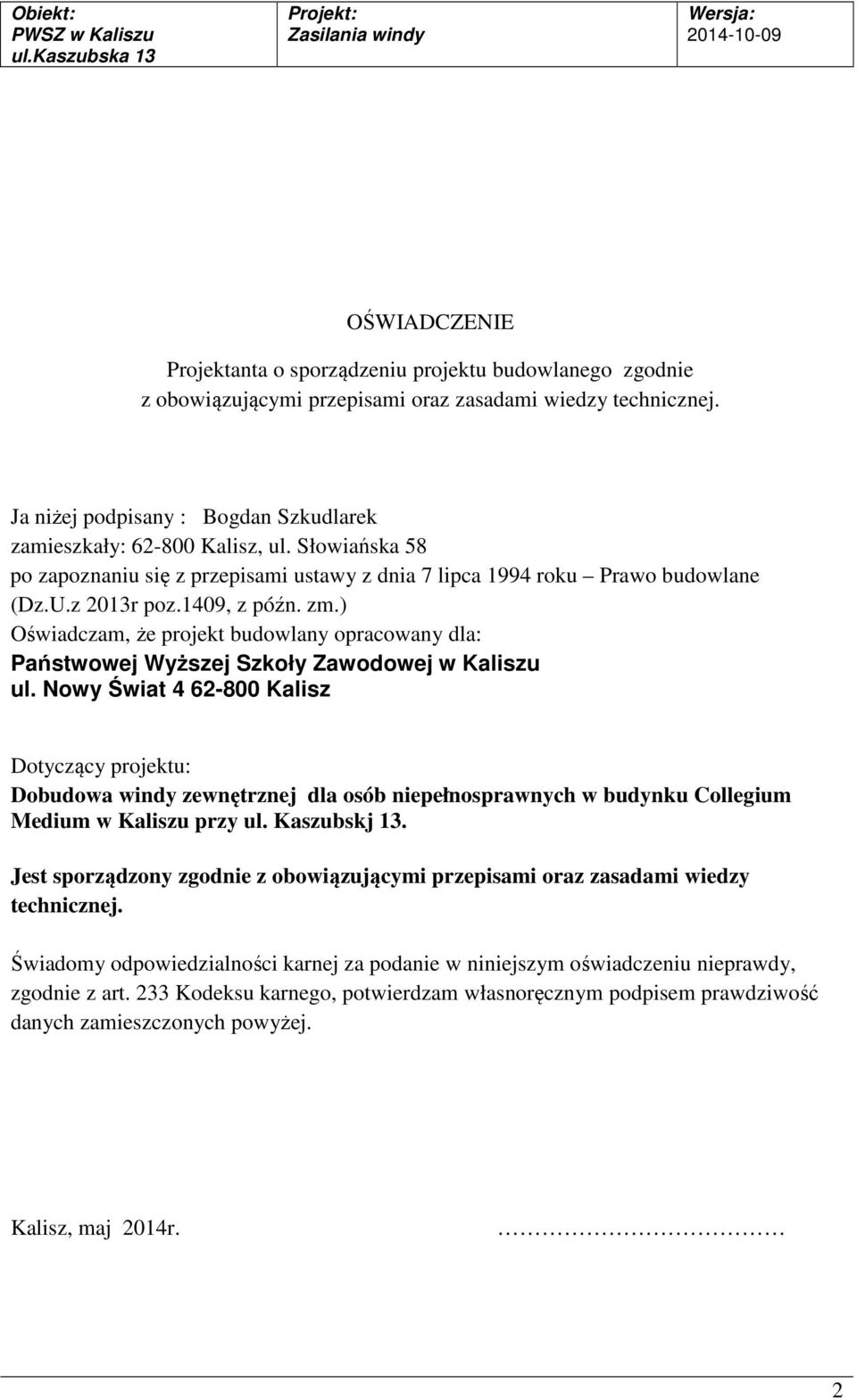

2 OŚWIADCZENIE Projektanta o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ja niżej podpisany : Bogdan Szkudlarek zamieszkały: Kalisz, ul. Słowiańska 58 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz.U.z 2013r poz.1409, z późn. zm.) Oświadczam, że projekt budowlany opracowany dla: Państwowej Wyższej Szkoły Zawodowej w Kaliszu ul. Nowy Świat Kalisz Dotyczący projektu: Dobudowa windy zewnętrznej dla osób niepełnosprawnych w budynku Collegium Medium w Kaliszu przy ul. Kaszubskj 13. Jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość danych zamieszczonych powyżej. Kalisz, maj 2014r. 2

3 OŚWIADCZENIE Projektanta o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ja niżej podpisany : Dariusz Stasiak zamieszkały: Ostrowie Wlkp., ul. Limanowskiego 91 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz.U.z 2013r poz.1409, z późn. zm.) Oświadczam, że projekt budowlany opracowany dla: Państwowej Wyższej Szkoły Zawodowej w Kaliszu ul. Nowy Świat Kalisz Dotyczący projektu: Dobudowa windy zewnętrznej dla osób niepełnosprawnych w budynku Collegium Medium w Kaliszu przy ul. Kaszubskj 13. Jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość danych zamieszczonych powyżej. Kalisz, maj 2014r. 3

4 1. INFORMACJE OGÓLNE 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji elektrycznej zasilania windy zewnętrznej w budynku Państwowej Wyższej Szkoły Zawodowej w Kaliszu ul. Kaszubska Kalisz. 1.2 Podstawa opracowania dokumentacji Uzgodnienia robocze ze zleceniodawcą, Umowa pomiędzy Państwową Wyższą Szkołą Zawodową w Kaliszu a biurem projektowym LOCUM Spółką Komandytową, Wytyczne projektowe widy PROLIFT Wizja lokalna i protokół uzgodnień. 1.3 Adres obiektu Państwowa Wyższa Szkoła Zawodowa w Kaliszu ul. Kaszubska Kalisz 1.4 Nazwa i adres zleceniodawcy Państwowa Wyższa Szkoła Zawodowa w Kaliszu ul. Nowy Świat Kalisz 1.5 Nazwa i adres wykonawcy Biuro Projektowe LOCUM Spółka Komandytowa Małgorzata Paszyn Ul. Lipowa Kalisz Projektant: mgr inż. Bogdan Szkudlarek Sprawdzający: mgr inż. Dariusz Stasiak Asystent projektanta mgr inż. Dawid Matyjaszczyk 4

5 1.6 Zakres opracowania oraz przyjęte założenia projektowe Niniejszy projekt budowlany obejmuje instalacje elektryczną zasilającą windę zewnętrzną przy budynku Państwowej Wyższej Szkoły Zawodowej w Kaliszu. Dokumentacja projektowa obejmuje: - instalacje zasilania elektrycznego windy trójfazowej 400V, - instalacje telefoniczna doprowadzającej sygnał telefoniczny do windy, - instalacje uziemienia windy. Projekt nie obejmuje układu sterowania windy, wyłącznika głównego windy oraz instalacji oświetlania kabiny i szybu windy. Dostawca windy dostarcza kompletne urządzenie wraz z w/w systemami automatyki i sterowania widy oraz instalacją oświetlenia szybu i kabiny windy. Ze względu na brak Systemu Sygnalizacji Pożaru w budynku, projekt nie obejmuje sterowania automatyki windy z SSP. Winda jest wyposażona w system łączności, który należy podłączyć do linii telefonicznej opisanej w projekcie. Podstawę do opracowania niniejszego projektu stanowią: - Umowa zawarta z Inwestorem na wykonanie dokumentacji; - Informacje producentów; - Podkłady budowlane w wersji elektronicznej; - Wytyczne do projektowania PROLIFT - Ustawa z dnia 7 lipca 1994 r.- Prawo budowlane. Tekst ujednolicony po zmianie z 24 maja 2002r. Stan prawny na 29 czerwca 2002 r. Ujednolicony tekst ustawy z 7 lipca 1994r., - Rozporządzenie Ministra Gospodarki z dnia 8 grudnia 2005r W sprawie zasadniczych wymagań dla dźwigów i ich elementów bezpieczeństwa - Ustawa z dnia 04 lutego 1994 roku o prawie autorskim i prawach pokrewnych (tekst jednolity) (Dz. U. Nr 80/2000, poz.904), 5

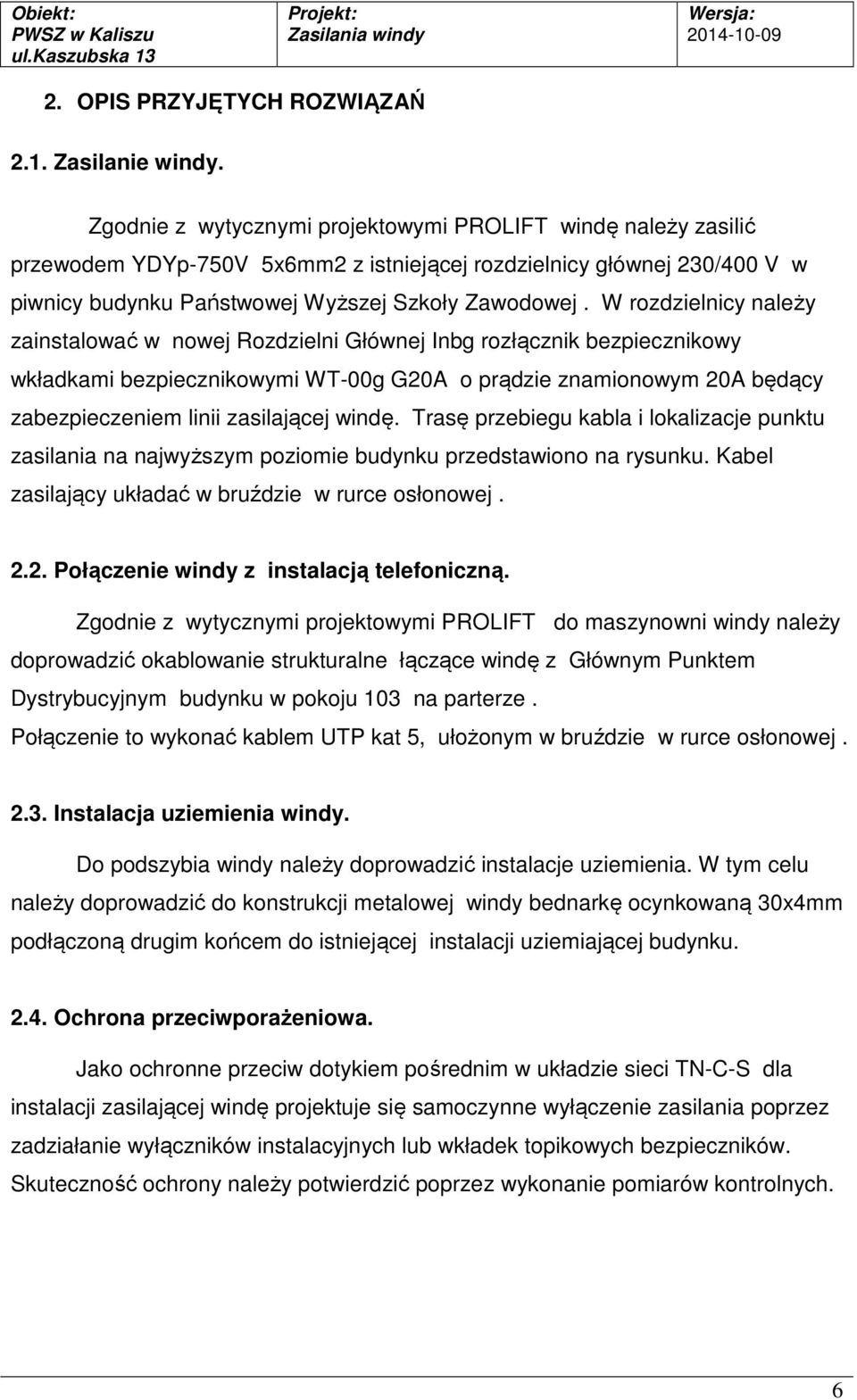

6 2. OPIS PRZYJĘTYCH ROZWIĄZAŃ 2.1. Zasilanie windy. Zgodnie z wytycznymi projektowymi PROLIFT windę należy zasilić przewodem YDYp-750V 5x6mm2 z istniejącej rozdzielnicy głównej 230/400 V w piwnicy budynku Państwowej Wyższej Szkoły Zawodowej. W rozdzielnicy należy zainstalować w nowej Rozdzielni Głównej Inbg rozłącznik bezpiecznikowy wkładkami bezpiecznikowymi WT-00g G20A o prądzie znamionowym 20A będący zabezpieczeniem linii zasilającej windę. Trasę przebiegu kabla i lokalizacje punktu zasilania na najwyższym poziomie budynku przedstawiono na rysunku. Kabel zasilający układać w bruździe w rurce osłonowej Połączenie windy z instalacją telefoniczną. Zgodnie z wytycznymi projektowymi PROLIFT do maszynowni windy należy doprowadzić okablowanie strukturalne łączące windę z Głównym Punktem Dystrybucyjnym budynku w pokoju 103 na parterze. Połączenie to wykonać kablem UTP kat 5, ułożonym w bruździe w rurce osłonowej Instalacja uziemienia windy. Do podszybia windy należy doprowadzić instalacje uziemienia. W tym celu należy doprowadzić do konstrukcji metalowej windy bednarkę ocynkowaną 30x4mm podłączoną drugim końcem do istniejącej instalacji uziemiającej budynku Ochrona przeciwporażeniowa. Jako ochronne przeciw dotykiem pośrednim w układzie sieci TN-C-S dla instalacji zasilającej windę projektuje się samoczynne wyłączenie zasilania poprzez zadziałanie wyłączników instalacyjnych lub wkładek topikowych bezpieczników. Skuteczność ochrony należy potwierdzić poprzez wykonanie pomiarów kontrolnych. 6

7 Uwagi dla wykonawcy : Instalację wykonać zgodnie z obowiązujący normami i zaleceniami PN/E, PBUE, BHP. Montaż urządzeń prowadzić w sposób najmniej ingerujący w wystrój pomieszczeń. Przed rozpoczęciem wykonywania bruzd pod kable, należy uwzględnić trasy istniejących instalacji elektrycznych i oświetlenia, (których dokumentacje powykonawcze były niedostępne na etapie wykonania niniejszego opracowania), celem ustalenia dokładnego miejsca przebiegu tras kablowych na ścianach i sufitach należy posługiwać się detektorami do wykrywania przewodów (w przypadku skrzyżowania dopilnować, aby przewody przebiegały pod kątem prostym względem siebie). Pomiary Po wykonaniu instalacji przeprowadzić pomiary rezystancji izolacji przewodów zasilających, oraz ciągłości przewodów sygnałowych. Obowiązki wykonawcy po zainstalowaniu systemu - Dostarczenia odpowiednich kopii certyfikatów i dopuszczeń odpowiednich urządzeń; - Dostarczenie protokołów pomiarów elektrycznych instalacji, każdego przewodu; - Sporządzenie protokołu zdawczo-odbiorczego; - Opracowanie dokumentacji powykonawczej. 3. Spis rysunków. Rys 1 Schemat instalacji zasilającej, Rys 2 Schemat rozmieszczenia elementów i prowadzenia okablowania w piwnicy, 7
