1 PROJEKT SYSTEMU NAGŁOŚNIENIA HALA SPORTOWA ŚRODA WIELKOPOLSKA Opracował: Maciej Barański

2 Spis treści 1. Wstęp 3 2. Projekt Technologiczny 3 3. Program Pomieszczenia 3 4. Analizy akustyczne 3 5. Koordynacja 6 6. Elementy systemu nagłośnienia 6 7. Zasilanie systemu nagłośnienia 9 2

3 1. Wstęp Niniejsza dokumentacja stanowi projekt technologiczny systemu nagłośnieniowego Hali Sportowej w Środzie Wielkopolskiej. System ma pozwalać na realizowanie funkcji programowych związanych z organizacją imprez sportowych. 2. Projekt Technologiczny Projekt technologiczny zawiera informację o parametrach zastosowanych urządzeń, sposobów ich połączeń oraz konfiguracji systemu. Złożona oferta powinna być całościowa wraz z gwarancją sprawności całości systemu. 3. Program pomieszczenia Pod względem projektu elektroakustycznego program pomieszczenia zakłada wykorzystanie go do celów organizacji imprez sportowych. W związku z tym konieczne jest zapewnienie potencjalnym odbiorcą odpowiedniej słyszalności komunikatów głosowych czego wynikiem będzie wysoki parametr zrozumiałości mowy STI oraz doskonała jakość reprodukcji dźwięku. Program pomieszczenia realizowany jest poprzez zainstalowany na stałe system elektroakustyczny składający się z podzespołów oraz instalacji dystrybucji sygnału. System realizuje program przy odpowiedniej zrozumiałości określanej wskaźnikiem zrozumiałości STI w rozumieniu następujących norm: PN-EN ISO 9921:2005 (U) Ergonomia Ocena porozumiewania się mową PN-EN :2005 urządzenia systemów elektroakustycznych Część 16: Obiektywna ocena zrozumiałości mowy za pomocą wskaźnika transmisji mowy. Wymagane jest, aby minimalna zrozumiałość w obiekcie była równa 0,5 STI 4. Analizy akustyczne Analiza akustyczna została przeprowadzona z zastosowaniem systemu EASE do modelowania właściwości akustycznych obiektów. W wykonanych symulacjach stwierdzono 3

4 konieczność wykonania adaptacji akustycznej hali sportowej w celu uzyskania odpowiednich parametrów w zakresie czasu pogłosu. Adaptacja akustyczna obiektu hali widowiskowo sportowej Czas pogłosu W zamierzeniach hala ma być obiektem o charakterze sportowym zapewniającym dobry odbiór dźwięku podczas organizowanych zawodów. Z racji specyfiki oraz kubatury obiektu, należy uzyskać umiarkowany czas pogłosu - nie większy niż Tp=1,5s. Materiały wykończeniowe hali sportowej W celu optymalizacji akustyki hali sportowej, a w szczególności czasu pogłosu przewiduje się użycie materiałów dźwiękochłonnych o następującym parametrze pochłaniania dźwięku: Są to ustroje akustyczne o klasie pochłaniania dźwięku A (do 1.0). Należy zwrócić uwagę na narażenie powierzchni pochłaniających na przypadkowe uderzenia piłką. Biorąc pod uwagę ten czynnik ustroję powinny spełniać następujące normy: DIN NF P Ponadto powierzchnie te powinny w ograniczonym stopniu odbijać światło nie tworząc oślepiających dla graczy refleksów świetlnych. Po wykonanych symulacjach akustyki obiektu oraz optymalizacji powierzchni pochłaniających planuje się montaż paneli w następujących miejscach: 4

5 Oznaczenie Przykładowa nazwa producenta, model Powierzchnia P.A.1 Rockfon VertiQ, montaż A HAT 55 m 2 P.A.2 Rockfon VertiQ, montaż A HAT 55 m 2 P.B.1 Rockfon VertiQ, montaż A HAT 67 m 2 P.B.2 Rockfon VertiQ, montaż A HAT 67 m 2 P.W.1 Rockfon VertiQ, montaż A HAT 95 m 2 P.S.1 Rockfon BOXER, montaż OLYMPIA+ 85 m 2 Zamawiający dopuszcza zastosowanie zamienników w wypadku ustrojów akustycznych o parametrach nie gorszych niż przedstawione w tabeli powyżej, spełniających podane normy w zakresie odporności na uderzenia. Ze względu na walory wizualne dopuszczalne jest rozszerzenie pokrycia ścian danym rodzajem paneli akustycznych nie mogą być to jednak mniejsze powierzchnie w stosunku do podanych w tabeli. Zastosowanie w projekcie ustroje gwarantują wyrównanie czasu pogłosu do wartości <1,2 sek. w zakresie częstotliwości 100Hz 8kHz co gwarantuje dobrą zrozumiałość mowy dla całej powierzchni obiektu. Symulacja systemu nagłośnienia hali widowiskowo sportowej W załączniku nr. 3 pokazany został rozkład parametru zrozumiałości mowy STI, wskaźnika klarowności C80 oraz całkowitego natężenia dźwięku SPL dla działania systemu głośników. Widać wyraźnie iż wymagana wartość wskaźnika zrozumiałości jest uzyskiwana dla całej powierzchni obiektu, przy średnim natężeniu dźwięku w hali 103dB SPL. 5. Koordynacja 5

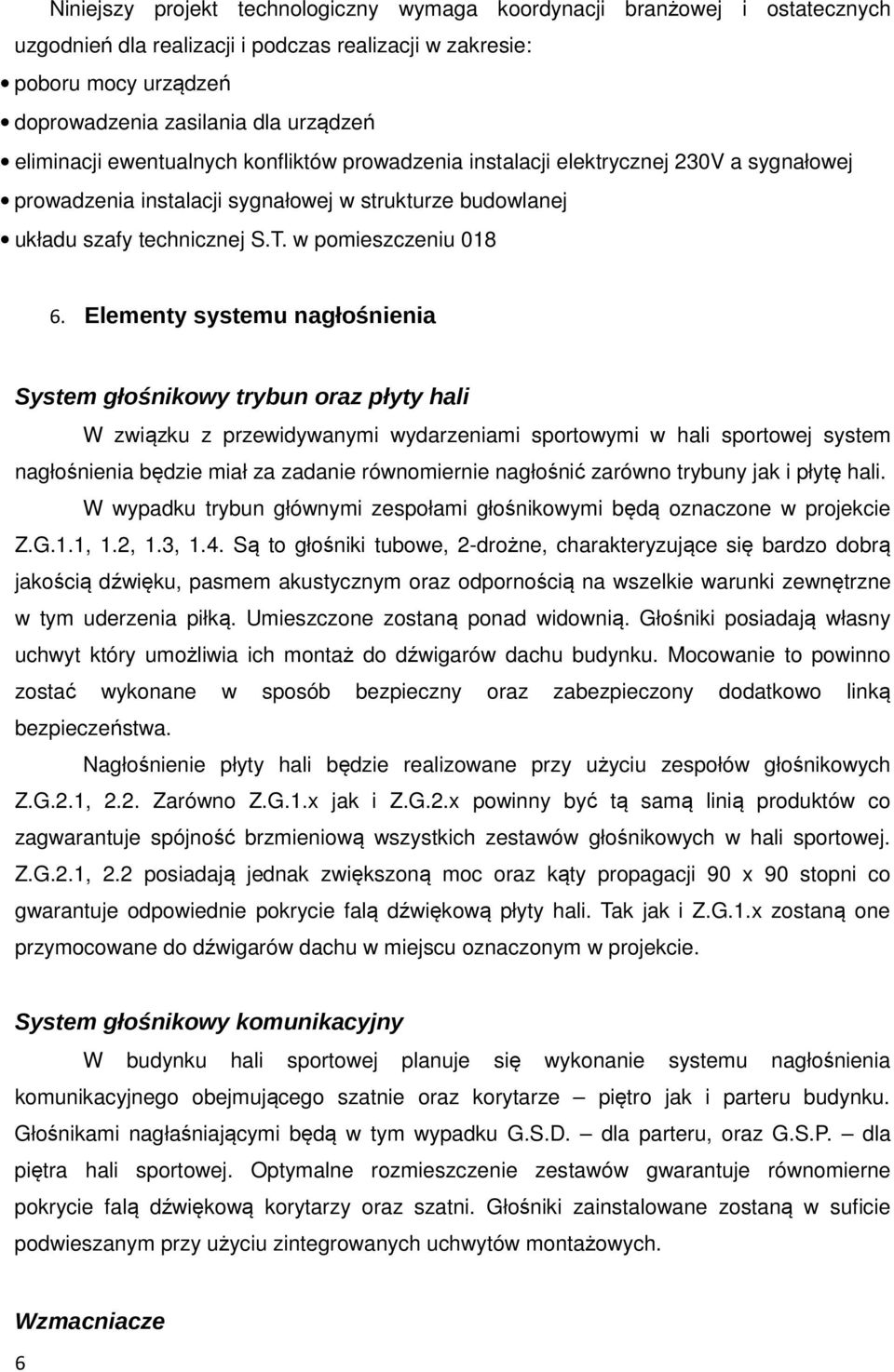

6 Niniejszy projekt technologiczny wymaga koordynacji branżowej i ostatecznych uzgodnień dla realizacji i podczas realizacji w zakresie: poboru mocy urządzeń doprowadzenia zasilania dla urządzeń eliminacji ewentualnych konfliktów prowadzenia instalacji elektrycznej 230V a sygnałowej prowadzenia instalacji sygnałowej w strukturze budowlanej układu szafy technicznej S.T. w pomieszczeniu Elementy systemu nagłośnienia System głośnikowy trybun oraz płyty hali W związku z przewidywanymi wydarzeniami sportowymi w hali sportowej system nagłośnienia będzie miał za zadanie równomiernie nagłośnić zarówno trybuny jak i płytę hali. W wypadku trybun głównymi zespołami głośnikowymi będą oznaczone w projekcie Z.G.1.1, 1.2, 1.3, 1.4. Są to głośniki tubowe, 2-drożne, charakteryzujące się bardzo dobrą jakością dźwięku, pasmem akustycznym oraz odpornością na wszelkie warunki zewnętrzne w tym uderzenia piłką. Umieszczone zostaną ponad widownią. Głośniki posiadają własny uchwyt który umożliwia ich montaż do dźwigarów dachu budynku. Mocowanie to powinno zostać wykonane w sposób bezpieczny oraz zabezpieczony dodatkowo linką bezpieczeństwa. Nagłośnienie płyty hali będzie realizowane przy użyciu zespołów głośnikowych Z.G.2.1, 2.2. Zarówno Z.G.1.x jak i Z.G.2.x powinny być tą samą linią produktów co zagwarantuje spójność brzmieniową wszystkich zestawów głośnikowych w hali sportowej. Z.G.2.1, 2.2 posiadają jednak zwiększoną moc oraz kąty propagacji 90 x 90 stopni co gwarantuje odpowiednie pokrycie falą dźwiękową płyty hali. Tak jak i Z.G.1.x zostaną one przymocowane do dźwigarów dachu w miejscu oznaczonym w projekcie. System głośnikowy komunikacyjny W budynku hali sportowej planuje się wykonanie systemu nagłośnienia komunikacyjnego obejmującego szatnie oraz korytarze piętro jak i parteru budynku. Głośnikami nagłaśniającymi będą w tym wypadku G.S.D. dla parteru, oraz G.S.P. dla piętra hali sportowej. Optymalne rozmieszczenie zestawów gwarantuje równomierne pokrycie falą dźwiękową korytarzy oraz szatni. Głośniki zainstalowane zostaną w suficie podwieszanym przy użyciu zintegrowanych uchwytów montażowych. Wzmacniacze 6

7 System nagłośnienia płyty hali, trybun oraz nagłośnienia komunikacyjnego zasilany będzie poprzez wzmacniacze WZM.1, 2, 3 umieszczone w szafie rack S.T. znajdującej się w pomieszczeniu 018. W hali sportowej planuje się wykorzystanie najwyższej klasy wzmacniaczy cyfrowych posiadających zintegrowany procesor DSP zapewniający ochronę głośników przed zniszczeniem. Ponadto wzmacniacz systemu nagłośnienia komunikacyjnego jest urządzeniem energooszczędnym o niskim poborze mocy, posiadającym funkcję stand-by. Poniższa tabela zawiera tryb pracy oraz obciążenie danymi zestawami głośnikowymi kanałów wzmacniaczy. Oznaczenie w projekcie WZM.1 Kanał Zestaw głośnikowy wzmacniacza 1 Z.G.1.1, Z.G Z.G.1.3, Z.G.1.4 WZM.2 Bridge mono Z.G.2.1, Z.G.2.2 WZM.3 1 G.S.P. 2 G.S.D. System sterowania systemu nagłośnienia Sterowanie systemu nagłośnienia, kontrola jego parametrów pracy oraz konfiguracja realizowana będzie przy pomocy matrycy sterującej z DSP. Jest to procesor o otwartej architekturze dzięki temu po zainstalowaniu systemu nagłośnienia w hali wykonane zostaną pomiary akustyczne których wyniki zostaną wprowadzone do matrycy. Zaprojektowany oraz zaprogramowany zostanie także specjalny panel sterowania umożliwiający kontrolę głośności głośników trybun, płyty hali, systemu komunikacyjnego, przekierowanie danego źródła do systemu nagłośnienia hali lub też komunikacyjnego oraz kontrolę głośności dla wszelkich wejść typu mikrofony, CD, oprogramowania DJ, panelu przyłączy P.P. Panel sterowania zostanie zainstalowany w laptopie posiadającym dotykowy ekran co gwarantuje intuicyjną obsługę systemu. Laptop będzie się łączył z matrycą sterującą za pośrednictwem sieci WiFi bezprzewodowo w całym budynku. Dodatkowo planuje się wykorzystanie w laptopie oprogramowania umożliwiającego miks muzyki na żywo z wykorzystaniem np. jingli tak jak ma to najczęściej miejsce podczas imprez sportowych. W tym celu laptop wyposażony zostanie w kartę dźwiękową zewnętrzną podłączaną do panelu przyłączy P.P. Laptop w tym wypadku będzie pełnił funkcję sterownika systemu nagłośnienia oraz odtwarzacza audio. Szafa rack S.T. pomieszczenie 018 7

8 Szafa rack S.T. zostanie zainstalowana w pomieszczeniu 018 na jednej ze ścian dokładne miejsce montażu pozostaje do ustalenia z zamawiającym. Dobranie odpowiedniej wysokości zawieszenia powinno gwarantować swobodny dostęp obsługujących system nagłośnienia. W szafie rack S.T. zostaną zainstalowane: Wzmacniacze systemu nagłośnienia WZM.1, 2, 3 Matryca sterująca z DSP System redukcji sprzężeń Odtwarzacz płyt CD/MP3/SD/USB Router WiFi Odbiorniki zestawów bezprzewodowych systemów mikrofonowych Szuflada umożliwiająca przechowanie oraz ładowanie laptopa/tabletu Moduł zasilania M.Z. Szafa S.T jest miejscem od którego prowadzone są wszelkie linie zasilania głośników, przewody sygnałowe do przyłącza ściennego P.P. oraz przewody do anten ANT.1, 2 systemów bezprzewodowych. Mikrofony W systemie nagłośnienia zainstalowany zostanie zestaw mikrofonów bezprzewodowych umożliwiających prowadzenie różnego typu wydarzeń odbywających się w budynku hali sportowej. W skład zestawu wchodzą: 2 odbiorniki systemu bezprzewodowego 2 nadajniki do ręki systemu bezprzewodowego W związku ze znacznymi odległościami odbiorników bezprzewodowych w stosunku do nadajnika zainstalowany zostanie także zestaw anten szerokopasmowych składający się z zestawu montażowego oraz dookólnych modułów ANT.1 oraz ANT.2.. Anteny zostaną zainstalowane na ścianie hali sportowej w odległości nie większej niż 10m w stosunku do szafy rack S.T. oraz podłączone bezpośrednio do odbiorników systemu. W celu uniknięcia ewentualnych sprzężeń mikrofonów bezprzewodowych z systemem nagłośnienia trybun oraz płyty hali w systemie nagłośnienia zainstalowany zostanie eliminator sprzężeń akustycznych działający w pełni automatycznie co gwarantuje niezawodność pracy systemu podczas imprez sportowych. 8

9 Zestawienie tras kablowych Lp. Skąd Lokalizacja S.T WZM.2 S.T WZM.1 S.T WZM.1 S.T WZM.3 S.T WZM.3 S.T. matryca sterująca z DSP S.T. Odbiornik zestawu bezp. Rodzaj złącza Speak-On Speak-On Speak-On Przewód Dokąd Lokalizacja 2x4mm, głośnikowy 2x4mm, głośnikowy 2x4mm, głośnikowy 2x1,5mm, głośnikowy 2x1,5mm, głośnikowy 2x 2x0,22mm przewód sygnałowy audio , 103, 104, 105, 106, 110, , 005, 007, 009, 011, 012, 014, 015 BNC 2x RG Z.G.2.1 Z.G.2.2 Z.G.1.1 Z.G.1.2 Z.G.1.3 Z.G P.P. Rodzaj złącza Długość 40m 30m 40m G.S.P. 70m G.S.D. 80m ANT.1 ANT.2 Złącze XLR BNC 25m 10m 7. Zasilanie systemu nagłośnienia Podział zasilania dla systemu nagłośnienia realizowany jest poprzez moduł zasilania M.Z znajdujący się w szafie rack S.T. w pomieszczeniu 018. Do tego miejsca należy doprowadzić przewód zasilający o przekroju adekwatnym do poboru mocy z rozdzielni głównej hali sportowej z zabezpieczeniem o charakterystyce C. Zasilanie wszystkich komponentów systemu, tj. wzmacniaczy, urządzeń peryferyjnych w szafie rack, doprowadzone zostanie z własnego modułu zasilania M.Z. Dodatkowo w miejscu montażu przyłączy P.P (przy wejściu na płytę hali) zainstalowane zostaną 2 gniazda 230V dla urządzeń typu laptop/tablet należy wykonać dla nich zasilenie z tej samej fazy w rozdzielni głównej z której zasilany jest moduł zasilania M.Z. w szafie rack S.T. Dla urządzeń nagłośnienia hali sportowej należy bezwzględnie przewidzieć własny, niezależny uziom w postaci bednarki wprowadzonej do gruntu w znacznej odległości (ok. 50m) od uziomu reszty instalacji elektrycznej, nie będący w jakikolwiek sposób 9

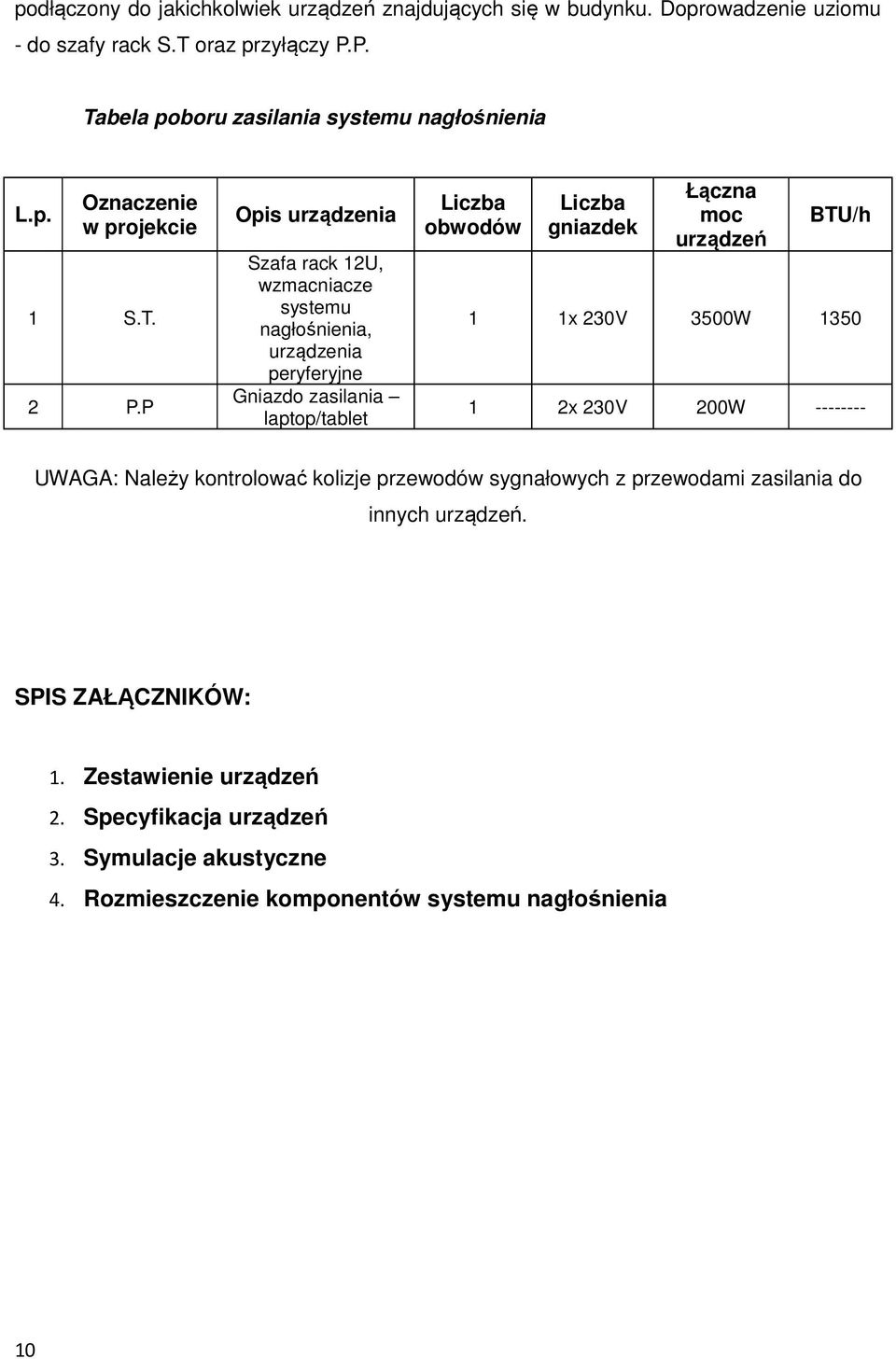

10 podłączony do jakichkolwiek urządzeń znajdujących się w budynku. Doprowadzenie uziomu - do szafy rack S.T oraz przyłączy P.P. Tabela poboru zasilania systemu nagłośnienia L.p. Oznaczenie w projekcie 1 S.T. 2 P.P Opis urządzenia Szafa rack 12U, wzmacniacze systemu nagłośnienia, urządzenia peryferyjne Gniazdo zasilania laptop/tablet Liczba obwodów Liczba gniazdek Łączna moc urządzeń BTU/h 1 1x 230V 3500W x 230V 200W UWAGA: Należy kontrolować kolizje przewodów sygnałowych z przewodami zasilania do innych urządzeń. SPIS ZAŁĄCZNIKÓW: 1. Zestawienie urządzeń 2. Specyfikacja urządzeń 3. Symulacje akustyczne 4. Rozmieszczenie komponentów systemu nagłośnienia 10
