1 Produkty Czujniki i enkodery Czujniki ultradźwiękowe Czujnik ultradźwiękowy serii MIC+ Rozdzielczość 0,18 mm Strefa działania od 30mm do 8 m Wyjścia PNP/NPN/analogowe Kompensacja temperatury otoczenia INFO@PL.OEM.SE, TEL: , FAX: / 12

2 Funkcja Nowoczesny czujnik firmy Microsonic przeznaczony do bezkontaktowego pomiaru odległości i poziomu. Sonda posiada wbudowany wyświetlacz LED oraz przyciski (system Touch Control), które umożliwiają sterowanie, bezpośrednio z poziomu urządzenia lub przy użyciu interfejsu LinkControl. Czujnik jest programowalny. Czujniki ultradźwiękowe serii MIC+ Sensory w cylindrycznej obudowie M30 oraz z zakresem pomiarowym od 30 mm do 8m (5 zakresów detekcji). W zależności od zakresu detekcji, rozdzielczość pomiaru wynosi od 0.025mm do 2.4 mm. Wszystkie czujniki serii MIC+ są wyposażone w zintegrowany moduł kompensacji temperatury. Możliwość wyboru między czterema różnymi wyjściami: 1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN 2x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN 1x wyjście analogowe (4-20 ma lub 0-10V) 1x wyjście analogowe + 1 wyjście PNP TouchControl Wszystkie ustawienia wykonywane są za pomocą funkcji TouchControl. Czytelny wyświetlacz LED wyświetla aktualną wartość mierzoną wyrażoną w milimetrach lub centymetrach. Operując dwoma przyciskami poniżej wyświetlacza, wywołujemy proste menu parametryzacji. Punkty detekcji oraz okna pomiarowe mogą być ustawione numerycznie wykorzystując wyświetlacz LED bez konieczności umieszczania obiektu w zasięgu czujnika. Zatem możliwa jest całkowita kalibracja czujnika bez wykorzystania reflektorów, nawet poza aplikacją w której czujnik ma być użyty. TouchControl z wyświetlaczem LED Dwie trójkolorowe diody LED Aktualne wskazania czujnika sygnalizowane są za pomocą dwóch trójkolrowych diod LED. Funkcje dodatkowe Dostępne są funkcję dodatkowe w ramach struktury TouchControl. Możliwość dostosowania zakresu pomiarowego przez wykorzystanie różnych filtrów pomiarowych oraz zmniejszenie zakresu wykorzystując 10- stopniowy filtr. Ograniczenie zakresu przydatne jest w aplikacjach pomiaru poziomu cieczy przy falującym ruchu cieczy lub aplikacjach, w których części mogą sporadycznie przelatywać pomiędzy czujnikiem, a aktualną powierzchnią pomiarową. Standardowo filtr jest ustawiony na F01. Co oznacza ustawienie czujnika na szybkie zliczanie i kontrolę operacji. Histereza przełączania wyjść może być zmieniona w razie potrzeby. Wyświetlacz LED może być kompletnie wyłączony lub przyciemniony. Czujniki analogowe Czujniki analogowe sprawdzają obciążenie podłączone do wyjścia i automatycznie przełączają pomiędzy wyjściem prądowym 4-20 ma i wyjściem napięciowym 0-10 V zależnie od wartości rezystancji. Weryfikacja obciążenia przez czujnik jest zawsze inicjowana przez podłączenie napięcia rooczego. Jako funkcja dodatkowa w menu TouchControl, użytkownik może ustawić domyślnie wyjście prądowe lub napięciowe. W tej części menu można zmienić sposób wyświetlania na wskazanie procentowe. Gdzie 0% i 100% odpowiadają wartościom granicznym okna pomiarowego. Synchronizacja Synchronizacja do 10 czujników odbywa się automatycznie i jest możliwa nawet przy stosowaniu urządzeń o różnym zasięgu. Częstotliwość powtarzania impulsu jest wtedy zdeterminowana przez sensor z największym zasięgiem pomiarowym. Jeżeli czujnik jest elektrycznie połączony INFO@PL.OEM.SE, TEL: , FAX: / 12

3 przez pin 5 w złączu M12, synchronizacja jest aktywna. Podczas zsynchronizowanej pracy wszystkie czujniki inicjują pomiar w tym samym czasie. Przy stosunkowo bliskim montażu czujników, mogą odbierać sygnały pochodzące od sąsiednich sensorów. Zjawisko to można wykorzystać do rozszerzenia zakresu detekcji czujnika. Synchronizacja przez pin 5 Jeżeli w aplikacji występuje więcej niż 10 czujników MIC+, wtedy synchronizacja odbywa się za pomocą SyncBox1. Który jest dostępny jako akcesorium. Operacje wielowątkowe Operacje wielowątkowe gwarantują odbiór przez czujnik tylko i wyłącznie własny echo sygnałów, co wyklucza powstawanie zakłóceń pomiędzy sensorami (crosstalk). Każdy czujnik ma przypisany adres od 1 do 10 w dodatkowym menu. Sensory pracujące w trybie wielowątkowym (Multiplex mode) przeprowadzają pomiary jeden po drugim w kolejności rosnącej. Programowanie trybu jednoprogowego i wyjścia analogowego Aby ustawić odpowiednie progi należy albo wpisać numerycznie wykorzystując wyświetlacz LED (więcej w zakładce ustawianie), albo za pomocą procedury uczenia Teach-in. Użytkownik może wybrać metodę, która bardziej mu odpowiada. Procedura Teach-in Umieścić obiekt pożądanej odległości (1) od czujnika. Następnie wcisnąć przycisk przypisany do wyjścia aż do wyświetlenia ) na wyświetlaczu LED. Ostatnim krokiem jest ponowne wciśnięcie przycisku w celu zatwierdzenia ustawień. (lub Procedura Teach-in dla trybu jednoprogowego Teach-in dla trybu analogowego W celu zaprogramowania wyjścia analogowego należy umieścić obiekt w najmniejszej wymaganej odległości detekcji (1), następnie wciśnięcie przycisku odpowiedzialnego za wyjście aż do wyświetlenia na wyświetlaczu LED. Kolejnym krokiem jest przesunięcie obiektu na najdalszą wymaganą odległość detekcji (2). Ostatnim krokiem jest ponowne wciśnięcie przycisku w celu zatwierdzenia ustawień. Teach-in dla wyjścia analogowego lub trybu okna z dwoma punktami przełączania INFO@PL.OEM.SE, TEL: , FAX: / 12

4 Przy programowaniu trybu okna z dwoma punktami przełączania procedura jest taka sama jak w przypadku wyjścia analogowego. Dane techniczne Model MIC+25 MIC+35 MIC+130 MIC+340 MIC+600 Zakres detekcji mm mm mm mm mm Max zakres 350 mm 600 mm 2000 mm 5000 mm 8000 mm Częstotliwość 320 khz 400 khz 200 khz 120 khz 80 khz Powtarzalność ± 0,15% ± 0,15% ± 0,15% ± 0,15% ± 0,15% Rozdzielczość 0,025 mm 0,025 mm 0,18 mm 0,18 mm 0,18 mm Napięcie zasilania 9-30 VDC zabezpieczenie przed odwrotną polaryzacją Tętnienia napięcia ± 10% ± 10% ± 10% ± 10% ± 10% Prąd bez obciążenia 80 ma 80 ma 80 ma 80 ma 80 ma Materiał obudowy Mosiężna, niklowana lub stal nierdzewna Stopień ochrony IP67 IP67 IP67 IP67 IP67 Złącze elektryczne Złącze 5-stykowe M12 Wyświetlacz 3 cyfrowy LED 2 trójkolorowe diody LED - wersja TC brak - wersja M Metody ustawiania Przycisk Touch Control lub oprogramowanie LinkControl - wersja TC PIN 5 złącza, oprogramowanie LinkControl - wersja M Temperatura pracy -25º do +70ºC -25º do +70ºC -25º do +70ºC -25º do +70ºC -25º do +70ºC Waga 110 g 110 g 110 g 165 g 230 g Czas reakcji 32 ms 70 ms 110 ms 180 ms 240 ms Czas gotowości < 300 ms < 300 ms < 300 ms < 380 ms < 450 ms INFO@PL.OEM.SE, TEL: , FAX: / 12

5 Wymiary i schematy połączeń MIC+25 MIC+35 MIC+130 MIC+340 MIC wyjście tranzystorowe PNP 1 wyjście analogowe 1 wyjścia tranzystorowe PNP 1 wyjście analogowe + 1 wyjście tranzystorowe PNP INFO@PL.OEM.SE, TEL: , FAX: / 12

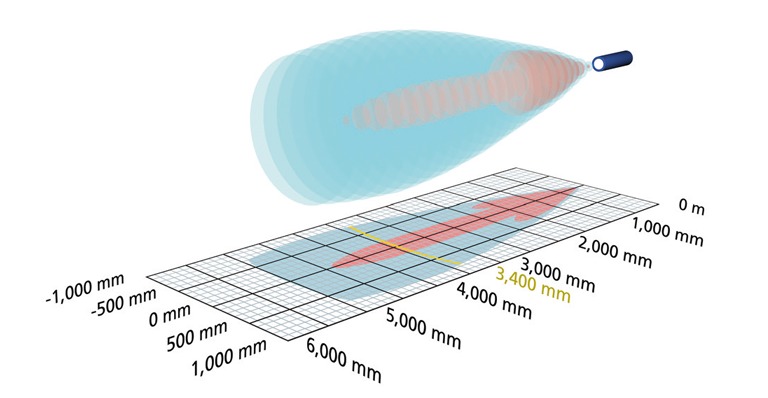

6 Zakres detekcji TEL: , FAX: / 12

7 Zakres detekcji MIC+25 MIC+35 MIC+130 MIC TEL: , FAX: / 12

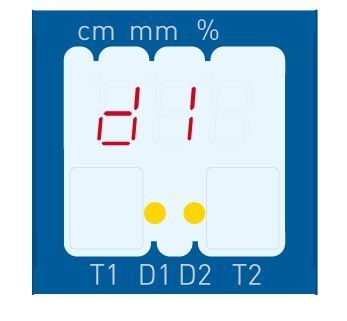

8 MIC+600 Ustawianie Sterowanie numeryczne za pomocą przycisków, z wykorzystaniem wyświetlacza LED Naciśnij i przytrzymaj oba przyciski, aż do pojawienia się komunikatu PRO na wyświetlaczu LED Wybierz rodzaj wyjścia D1, D2, IU Ustaw obszar działania w mm lub cm W przypadku pracy w trybie okna należy ustawić tylni i przedni zakres okna w mm lub cm Wybierz opcje NCC lub NOC Gotowe INFO@PL.OEM.SE, TEL: , FAX: / 12

9 Kod zamawiania mic / / / X1 X2 X3 X4 X5 X1 X2 / X3 / X4 / X5 X1 Rodzaj czujnika mic+ wersja z wyświetlaczem mic- wersja bez wyświetlacza X2 Zakres pomiarowy mm mm mm mm mm X3 D E DD EE IU DIU X4 TC M X5 X E Rodzaj wyjścia 1 wyjście tranzystorowe PNP 1 wyjście tranzystorowe NPN 2 wyjścia tranzystorowe PNP 2 wyjścia tranzystorowe NPN 1 wyjście analogowe 4-20 ma / 0-10 V 1 wyjście tranzystorowe PNP + 1wyjście analogowe 4-20 ma / 0-10 V Ustawienia System Touch Control (2 przyciski + wyświetlacz LED) oraz oprogramowanie LinkControl PIN 5 złącza, oprogramowanie LinkControl Obudowa Mosiądz niklowany Stal nierdzewna INFO@PL.OEM.SE, TEL: , FAX: / 12

10 Numery katalogowe TEL: , FAX: / 12

11 Nr katalogowy Typ Zakres pomiarowy Wyjście Obudowa mic+25/d/tc mic m 1 x PNP Mosiądz niklowany mic+25/d/tc/e mic m 1 x PNP Stal nierdzewna mic+25/dd/tc mic m 2 x PNP Mosiądz niklowany mic+25/dd/tc/e mic m 2 x PNP Stal nierdzewna mic+25/iu/tc mic m 1 x analog Mosiądz niklowany mic+25/iu/tc/e mic m 1 x analog Stal nierdzewna mic+25/diu/tc mic m 1 x PNP + 1 x analog Mosiądz niklowany mic+25/diu/tc/e mic m 1 x PNP + 1 x analog Stal nierdzewna mic+25/e/tc mic m 1 x NPN Mosiądz niklowany mic+25/ee/tc mic m 2 x NPN Mosiądz niklowany mic+35/d/tc mic m 1 x PNP Mosiądz niklowany mic+35/d/tc/e mic m 1 x PNP Stal nierdzewna mic+35/dd/tc mic m 2 x PNP Mosiądz niklowany mic+35/dd/tc/e mic m 2 x PNP Stal nierdzewna mic+35/iu/tc mic m 1 x analog Mosiądz niklowany mic+35/iu/tc/e mic m 1 x analog Stal nierdzewna mic+35/diu/tc mic m 1 x PNP + 1 x analog Mosiądz niklowany mic+35/diu/tc/e mic m 1 x PNP + 1 x analog Stal nierdzewna mic+35/e/tc mic m 1 x NPN Mosiądz niklowany mic+35/ee/tc mic m 2 x NPN Mosiądz niklowany mic+130/d/tc mic m 1 x PNP Mosiądz niklowany mic+130/d/tc/e mic m 1 x PNP Stal nierdzewna mic+130/dd/tc mic m 2 x PNP Mosiądz niklowany mic+130/dd/tc/e mic m 2 x PNP Stal nierdzewna mic+130/iu/tc mic m 1 x analog Mosiądz niklowany mic+130/iu/tc/e mic m 1 x analog Stal nierdzewna mic+130/diu/tc mic m 1 x PNP + 1 x analog Mosiądz niklowany mic+130/diu/tc/e mic m 1 x PNP + 1 x analog Stal nierdzewna mic+130/e/tc mic m 1 x NPN Mosiądz niklowany mic+130/ee/tc mic m 2 x NPN Mosiądz niklowany mic+340/d/tc mic m 1 x PNP Mosiądz niklowany mic+340/d/tc/e mic m 1 x PNP Stal nierdzewna mic+340/dd/tc mic m 2 x PNP Mosiądz niklowany mic+340/dd/tc/e mic m 2 x PNP Stal nierdzewna mic+340/iu/tc mic m 1 x analog Mosiądz niklowany mic+340/iu/tc/e mic m 1 x analog Stal nierdzewna mic+340/diu/tc mic m 1 x PNP + 1 x analog Mosiądz niklowany mic+340/diu/tc/e mic m 1 x PNP + 1 x analog Stal nierdzewna mic+340/e/tc mic m 1 x NPN Mosiądz niklowany mic+340/ee/tc mic m 2 x NPN Mosiądz niklowany mic+600/d/tc mic m 1 x PNP Mosiądz niklowany mic+600/d/tc/e mic m 1 x PNP Stal nierdzewna mic+600/dd/tc mic m 2 x PNP Mosiądz niklowany mic+600/dd/tc/e mic m 2 x PNP Stal nierdzewna mic+600/iu/tc mic m 1 x analog Mosiądz niklowany mic+600/iu/tc/e mic m 1 x analog Stal nierdzewna mic+600/diu/tc mic m 1 x PNP + 1 x analog Mosiądz niklowany mic+600/diu/tc/e mic m 1 x PNP + 1 x analog Stal nierdzewna mic+600/e/tc mic m 1 x NPN Mosiądz niklowany mic+600/ee/tc mic m 2 x NPN Mosiądz niklowany mic-25/d/m mic m 1 x PNP Mosiądz niklowany mic-25/iu/m mic m 1 x analog Mosiądz niklowany mic-35/d/m mic m 1 x PNP Mosiądz niklowany mic-35/dd/m mic m 2 x PNP Mosiądz niklowany mic-35/iu/m mic m 1 x analog Mosiądz niklowany mic-130/d/m mic m 1 x PNP Mosiądz niklowany mic-130/dd/m mic m 2 x PNP Mosiądz niklowany mic-130/iu/m mic m 1 x analog Mosiądz niklowany mic-340/d/m mic m 1 x PNP Mosiądz niklowany mic-340/dd/m mic m 2 x PNP Mosiądz niklowany mic-340/iu/m mic m 1 x analog Mosiądz niklowany mic-600/d/m mic m 1 x PNP Mosiądz niklowany mic-600/iu/m mic m 2 x PNP Mosiądz niklowany INFO@PL.OEM.SE, TEL: , FAX: / 12
