1 Zawartość opracowania: 1. Strona tytułowa. 2. Zawartość opracowania. 3. Część ogólna. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Tabele obliczeniowe. 7. Obliczenia natężenia oświetlenia. 8. Rysunki: Nr E-1 Schemat rozdziału energii rozdzielnia RG. Nr E-2 Schemat rozdziału energii Tablica T1. Nr E-3 Schemat rozdziału energii Tablica TO. Nr E-4 Instalacje oświetleniowa - parter. Nr E-5 Instalacje siłowa parter. Nr E-6 Instalacja odgromowa. 2

2 1. Część ogólna Uwagi wstępne. Opracowanie obejmuje projekt budowlany wykonawczy instalacji elektrycznych wewnętrznych dla hali magazynowo-przeładunkowej w miejscowości Wola Murowana, dz. nr. ew. 585/7. Inwestor: "ECOM" Maciejczyk sp. Jawna, , Kielce, ul. Paderewskiego Podstawa opracowania. 1. Zlecenie i uzgodnienia z Inwestorem. 2. Rysunki budowlane, dane branżowe. 3. Wizja lokalna. 4. Przepisy, normy i literatura techniczna Zakres opracowania. 1. Dane energetyczne. 2. Linie zasilające i tablice rozdzielcze. 3. Instalacja oświetlenia ogólnego. 4. Instalacja oświetlenia ewakuacyjnego. 5. Instalacja siłowa. 7. Instalacja połączeń wyrównawczych. 8. Instalacja oddymiania. 9. Instalacja odgromowa. 10. Instalacja ochrony od porażeń Dane energetyczne. 1. Zasilanie wg odrębnego opracowania. 2. Moc zainstalowana: Pi= kw 3. Moc szczytowa: Ps=Pix0,8=299,35kW 4. Moc przyłączeniowa: Pp=300kW 5. Dodatkowa ochrona od porażeń zerowanie i wyłączniki przeciwporażeniowe różnicowoprądowe. 6. Układ pracy sieci niskiego napięcia - TN-C, a instalacji wewnętrznych TN-C-S. Zerowanie obecnie samoczynne wyłączenie zasilania przez zabezpieczenie przetężeniowe w sieci TN. 3

3 2. Opis techniczny Linie zasilające i tablice rozdzielcze. -Zasilanie w energię elektryczną poza zakresem opracowania. -Pomiar energii istniejący. -Linie zasilające - zaprojektowano kablami typu YKY oraz YKXs, układanymi na drabinkach kablowych lub natynkowo w rurach RL. -Przeciwpożarowe Wyłączniki Prądu GW (wyłącznik sterujący cewką wybijakową rozłącznika w RG) zaprojektowano na ścianie przy wejściach do budynku. - Kompensacja mocy biernej poprzez zastosowanie baterii kondensatorów. -Tablice rozdzielcze obudowy wg systemu f-my Hager lub podobne, osprzęt wg katalogu f-my Hager lub podobny Instalacja oświetleniowa. Projektowana jest do wykonania przewodami typu YKYżo, układanymi w korytkach kablowych lub natynkowo w rurach RL. Przyjęto osprzęt natynkowy. Do oświetlenia pomieszczeń przyjęto oprawy dobrane wg programu komputerowego f-my ES System. Zastosować zaprojektowane oprawy lub podobne, o nie gorszych parametrach. Zamiana opraw wymaga konsultacji z projektantem. Zasilanie głównego obwodu oświetleniowego hali 5-przewodowe (L1, L2, L3, N, PE) oraz 3- przewodowe (L, N, PE) dla oświetlenia nad maszyną, oświetlenia awaryjnego oraz ewakuacyjnego.. Sterowanie oświetleniem z tablic oświetlenia TSO1, TSO2 i TSO3. Oświetlenie zaprojektowano w oparciu o normy: PN EN 1838:2005. Zastosowanie oświetlenia. Oświetlenie awaryjne. PN EN 50172:2005. Systemy awaryjnego oświetlenia ewakuacyjnego 2.3. Instalacja oświetlenia ewakuacyjnego. Instalacje oświetlenia ewakuacyjnego projektuje się poprzez zastosowanie oświetlenia awaryjnego oraz kierunkowego. Funkcję oświetlenia awaryjnego (także oświetlające drogi ewakuacji) będą pełniły oprawy oznaczone na rys E-4 symbolem AW. Oprawy te będą wyposażone w źródła zasilania awaryjnego (akumulator z zasilaczem) zapewniające świecenie lampy przez okres 1 godziny od zaniku napięcia. Oprawy awaryjne będą zlokalizowane w ciągach komunikacyjnych hali. Oprawy awaryjne oznaczone symbolem AW należy wyposażyć w urządzenie testujące w celu symulowania awarii zasilania podstawowego. Łączniki testujące uruchamiane ręcznie powinny być samopowrotne lub uruchamiane kluczykiem. 4

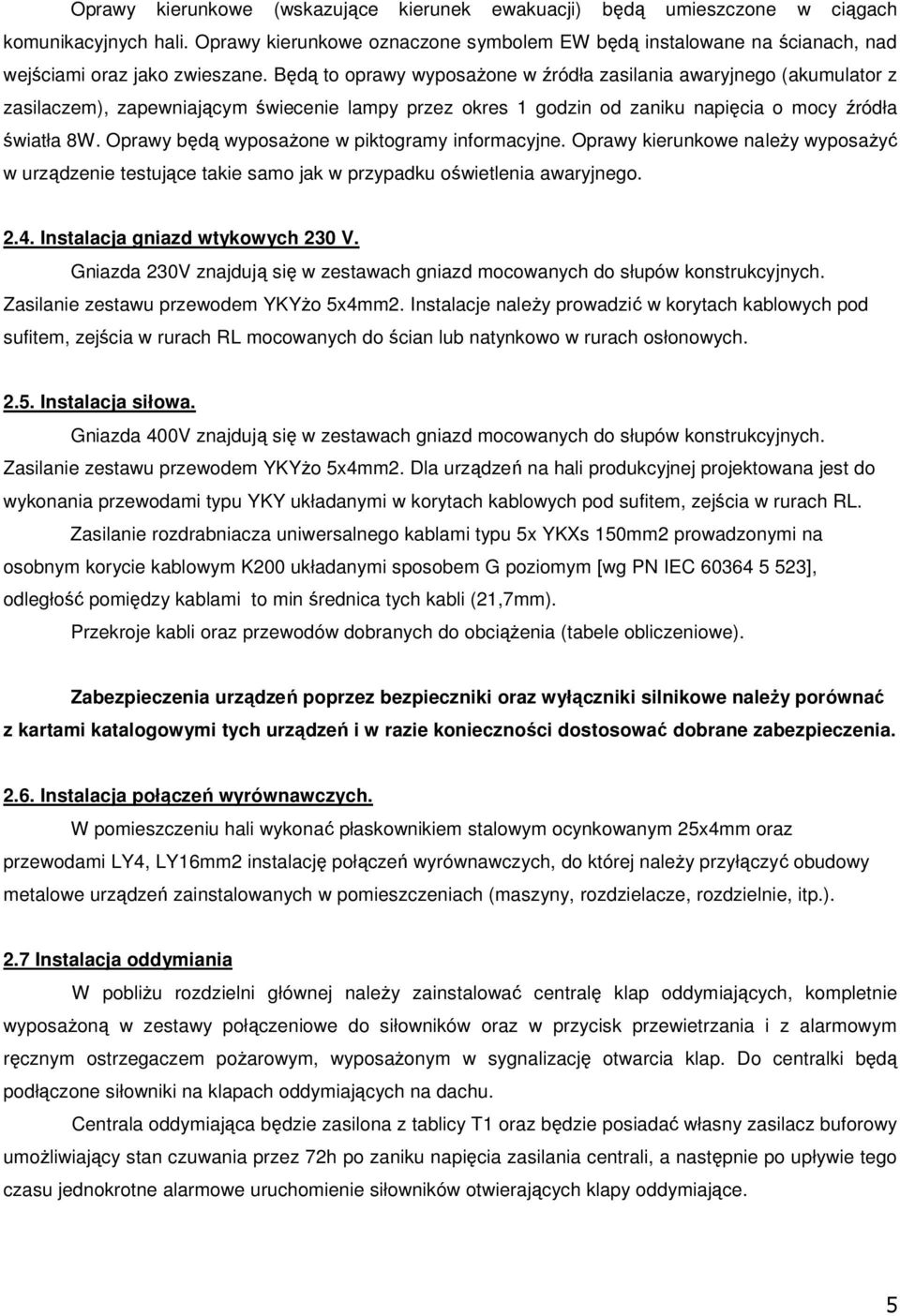

4 Oprawy kierunkowe (wskazujące kierunek ewakuacji) będą umieszczone w ciągach komunikacyjnych hali. Oprawy kierunkowe oznaczone symbolem EW będą instalowane na ścianach, nad wejściami oraz jako zwieszane. Będą to oprawy wyposażone w źródła zasilania awaryjnego (akumulator z zasilaczem), zapewniającym świecenie lampy przez okres 1 godzin od zaniku napięcia o mocy źródła światła 8W. Oprawy będą wyposażone w piktogramy informacyjne. Oprawy kierunkowe należy wyposażyć w urządzenie testujące takie samo jak w przypadku oświetlenia awaryjnego Instalacja gniazd wtykowych 230 V. Gniazda 230V znajdują się w zestawach gniazd mocowanych do słupów konstrukcyjnych. Zasilanie zestawu przewodem YKYżo 5x4mm2. Instalacje należy prowadzić w korytach kablowych pod sufitem, zejścia w rurach RL mocowanych do ścian lub natynkowo w rurach osłonowych Instalacja siłowa. Gniazda 400V znajdują się w zestawach gniazd mocowanych do słupów konstrukcyjnych. Zasilanie zestawu przewodem YKYżo 5x4mm2. Dla urządzeń na hali produkcyjnej projektowana jest do wykonania przewodami typu YKY układanymi w korytach kablowych pod sufitem, zejścia w rurach RL. Zasilanie rozdrabniacza uniwersalnego kablami typu 5x YKXs 150mm2 prowadzonymi na osobnym korycie kablowym K200 układanymi sposobem G poziomym [wg PN IEC ], odległość pomiędzy kablami to min średnica tych kabli (21,7mm). Przekroje kabli oraz przewodów dobranych do obciążenia (tabele obliczeniowe). Zabezpieczenia urządzeń poprzez bezpieczniki oraz wyłączniki silnikowe należy porównać z kartami katalogowymi tych urządzeń i w razie konieczności dostosować dobrane zabezpieczenia Instalacja połączeń wyrównawczych. W pomieszczeniu hali wykonać płaskownikiem stalowym ocynkowanym 25x4mm oraz przewodami LY4, LY16mm2 instalację połączeń wyrównawczych, do której należy przyłączyć obudowy metalowe urządzeń zainstalowanych w pomieszczeniach (maszyny, rozdzielacze, rozdzielnie, itp.). 2.7 Instalacja oddymiania W pobliżu rozdzielni głównej należy zainstalować centralę klap oddymiających, kompletnie wyposażoną w zestawy połączeniowe do siłowników oraz w przycisk przewietrzania i z alarmowym ręcznym ostrzegaczem pożarowym, wyposażonym w sygnalizację otwarcia klap. Do centralki będą podłączone siłowniki na klapach oddymiających na dachu. Centrala oddymiająca będzie zasilona z tablicy T1 oraz będzie posiadać własny zasilacz buforowy umożliwiający stan czuwania przez 72h po zaniku napięcia zasilania centrali, a następnie po upływie tego czasu jednokrotne alarmowe uruchomienie siłowników otwierających klapy oddymiające. 5

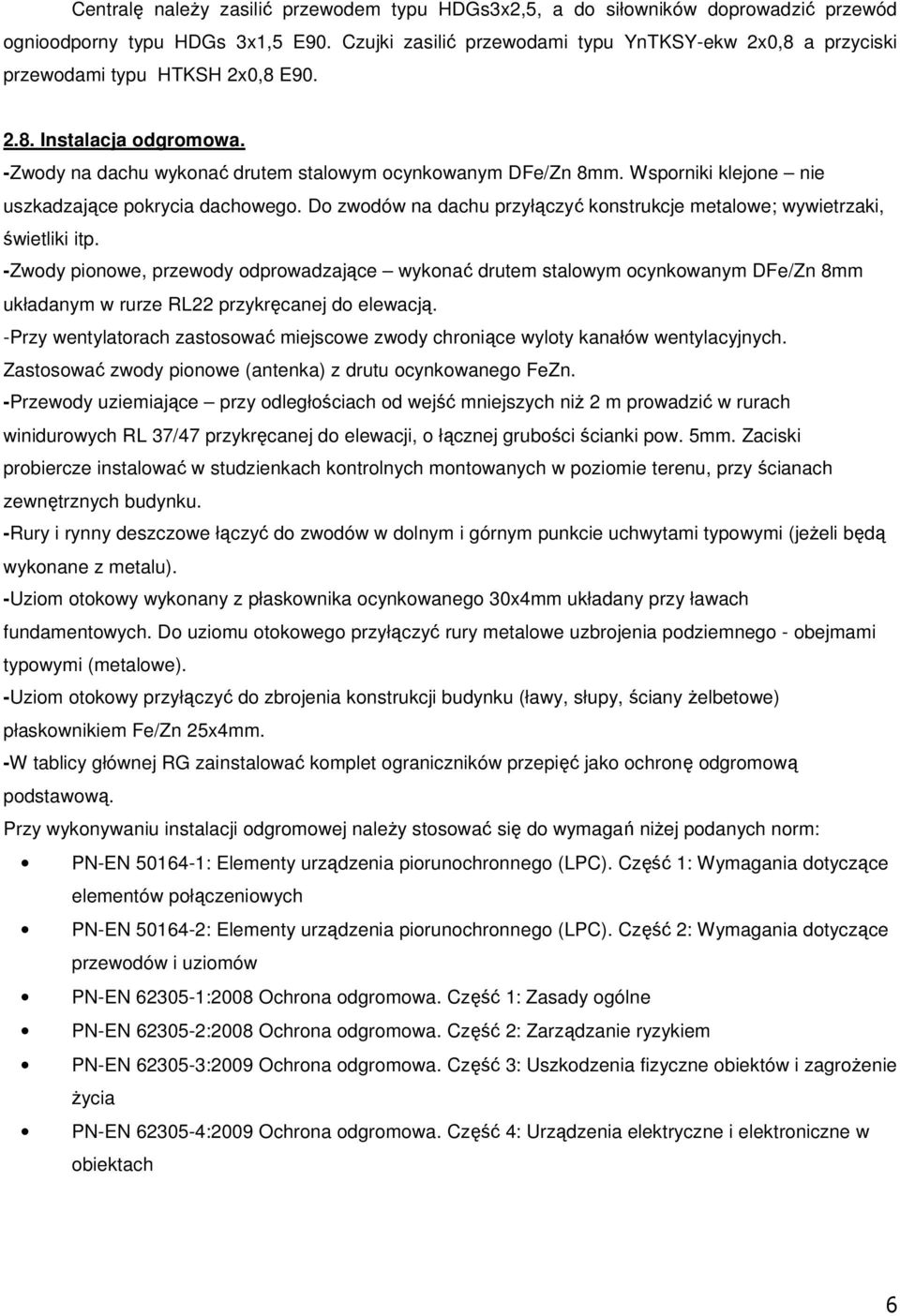

5 Centralę należy zasilić przewodem typu HDGs3x2,5, a do siłowników doprowadzić przewód ognioodporny typu HDGs 3x1,5 E90. Czujki zasilić przewodami typu YnTKSY-ekw 2x0,8 a przyciski przewodami typu HTKSH 2x0,8 E Instalacja odgromowa. -Zwody na dachu wykonać drutem stalowym ocynkowanym DFe/Zn 8mm. Wsporniki klejone nie uszkadzające pokrycia dachowego. Do zwodów na dachu przyłączyć konstrukcje metalowe; wywietrzaki, świetliki itp. -Zwody pionowe, przewody odprowadzające wykonać drutem stalowym ocynkowanym DFe/Zn 8mm układanym w rurze RL22 przykręcanej do elewacją. -Przy wentylatorach zastosować miejscowe zwody chroniące wyloty kanałów wentylacyjnych. Zastosować zwody pionowe (antenka) z drutu ocynkowanego FeZn. -Przewody uziemiające przy odległościach od wejść mniejszych niż 2 m prowadzić w rurach winidurowych RL 37/47 przykręcanej do elewacji, o łącznej grubości ścianki pow. 5mm. Zaciski probiercze instalować w studzienkach kontrolnych montowanych w poziomie terenu, przy ścianach zewnętrznych budynku. -Rury i rynny deszczowe łączyć do zwodów w dolnym i górnym punkcie uchwytami typowymi (jeżeli będą wykonane z metalu). -Uziom otokowy wykonany z płaskownika ocynkowanego 30x4mm układany przy ławach fundamentowych. Do uziomu otokowego przyłączyć rury metalowe uzbrojenia podziemnego - obejmami typowymi (metalowe). -Uziom otokowy przyłączyć do zbrojenia konstrukcji budynku (ławy, słupy, ściany żelbetowe) płaskownikiem Fe/Zn 25x4mm. -W tablicy głównej RG zainstalować komplet ograniczników przepięć jako ochronę odgromową podstawową. Przy wykonywaniu instalacji odgromowej należy stosować się do wymagań niżej podanych norm: PN-EN : Elementy urządzenia piorunochronnego (LPC). Część 1: Wymagania dotyczące elementów połączeniowych PN-EN : Elementy urządzenia piorunochronnego (LPC). Część 2: Wymagania dotyczące przewodów i uziomów PN-EN :2008 Ochrona odgromowa. Część 1: Zasady ogólne PN-EN :2008 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem PN-EN :2009 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów i zagrożenie życia PN-EN :2009 Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach 6

6 2.9. Instalacja ochrony od porażeń. Projektowane instalacje wewnętrzne w układzie TN-C-S. Przewód ochronny w rozdzielni głównej RG uziemić przez przyłączenie do uziomu otokowego instalacji odgromowej i połączyć z przewodem N. Instalację dla napięcia wyższego niż 50 V - wykonać jako 3-przewodową i 5-przewodową (przewód fazowy L lub L1, L2, L3, przewód neutralny N i ochronny PE). Ponadto w tablicach rozdzielczych stosuje się wyłączniki różnicowo-prądowe (jako dodatkowy system ochrony od porażeń prądem elektrycznym) oraz wyłączniki instalacyjne, chroniące instalację od przeciążeń i zwarć. Ochrona dodatkowa przed dotykiem pośrednim zapewniona zostanie poprzez zastosowanie samoczynnego wyłączenia zasilania. Dla prawidłowego zrealizowania samoczynnego wyłączenia w układzie TN-C-S należy: -wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE, -wszędzie, gdzie to jest możliwe przewody ochronne uziemić, -przewód neutralny N izolować od ziemi, -miejsce rozdzielenia przewodu PE i N uziemić. Samoczynne wyłączenie zasilania w układzie TN-C-S powinno nastąpić przy napięciu znamionowym względem ziemi Uo = 230V w czasie krótszym niż 5 sek. w obwodach rozdzielczych (tzn. wlz) oraz 0,4 sek. w pozostałych obwodach. Samoczynne wyłączenie zasilania zapewnić powinien, w każdym miejscu instalacji, odpowiedni prąd zwarciowy powstały w przypadku zwarcia pomiędzy przewodem fazowym i przewodem ochronnym lub częścią przewodzącą dostępną. Po wykonaniu instalacji należy wykonać pomiary, a wyniki przekazać Inwestorowi Uwagi końcowe. 1.Całość prac wykonać bardzo starannie, zgodnie z obowiązującymi przepisami, normami i uwagami niniejszej dokumentacji. 2.Użyte do realizacji wyroby budowlane, instalacyjne i urządzenia powinny być dopuszczone do stosowania w budownictwie w trybie określonym rozporządzeniem MGPiB z dn r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10 z dnia r.). 3. Dokumentacja montażowa jest po stronie wykonawcy. 5. Przed rozpoczęciem robót budowlanych Kierownik Budowy zobowiązany jest sporządzić plan bezpieczeństwa i ochrony zdrowia. 6. Montaż urządzeń i materiałów należy wykonać zgodnie z wytycznymi producentów urządzeń i materiałów 7. Wykonawca jest zobowiązany do wykonania w sposób przejrzysty, estetyczny i trwały opisów na obwodach elektrycznych (na końcach i nie rzadziej niż co 10m). 7

7 3. Obliczenia techniczne Bilans mocy. Wg schematu rozdziału energii rys. E1: Moc zainstalowana Moc szczytowa: Pi= kw Ps=Pix0,8=299,35kW 3.2. Dobór przewodów, aparatury, obciążalność długotrwała. 1. Dobór przewodów i kabli wg PN-IEC (tabele poniżej) 2. Rozdzielnice typowe (wg opisu powyżej). 3. Linie zasilające wg rys nr E1-E Obliczenia dla wyłączników różnicowo-prądowych. Zgodnie z Rozporządzenia Ministra Przemysłu z dnia r. (Dz. U. nr 81) poz warunek skuteczności ochrony od porażeń przy stosowaniu wyłączników różnicowo-prądowych oraz wg PBUE z 97 r. (projekt): R A x I A < U L R A - rezystancja uziemienia części przewodzących w Ω. I A = k x I N k = 1.2 wg tab. 3, poz. 4, U L = 50 V - wg tab. 1 - wartość napięcia bezpiecznego, I N - wyzwalający prąd różnicowy. Dla I N = 0.03 A - R A < 1389 Ω Dla I N = 0.1 A - R A < 417 Ω Dla I N = 0.3 A - R A < Ω 3.3. Obliczenia oświetlenia. - Natężenie oświetlenia przyjęto wg normy PN-EN listopad Obliczeń dokonano w oparciu o program komputerowy, udostępniony przez firmę ES System. - Wyniki obliczeń w załaczniku Projektował: mgr inż. Jarosław Kolera KL 214/93 8
