1 INSTRUKCJA OBSLUGI

2 SPIS TREŚCI 2 INSTRUKCJA MONTAŻU Wybór miejsca montażu Transport wanny Montaż wanny...4 HIGIENA I UTRZYMANIE WANNY W CZYSTOŚCI Czyszczenie powierzchni akrylowych Środki do dezynfekcji...13 KONSERWACJA WANNY I SYSTEMU HYDROMASAŻU Urządzenie spustowo przelewowe Przepływowy podgrzewacz wody Naprawa powierzchni akrylowej...14 INSTRUKCJA OBSŁUGI SYSTEMÓW MASAŻU - OPISY SYSTEMÓW Wiadomości wstępne Ekran w trybie pracy Stan uśpienia i wygaszacz ekranu Ustawianie czasu, daty, wersji językowej i dźwięków Masaż powietrzny Osuszanie kanałów powietrznych Osuszanie automatyczne Osuszanie ręczne Masaż wodny Obsługa masażu wodnego nieregulowanego Obsługa masażu wodnego regulowanego Dopowietrzenie masażu wodnego - system Venturi Dopowietrzenie masażu wodnego - system Turbo Programowanie czasu masażu - Timer Dezynfekcja wody Dezynfekcja wody przed kąpielą Dezynfekcja wody po kąpieli Czyszczenie instalacji wanny Oświetlenie podwodne Oświetlenie podwodne białe Oświetlenie podwodne kolorowe - chromoterapia Przepływowy podgrzewacz wody Masaż pleców Odcięcie masażu pleców Radio FM i odtwarzacz MP Radio FM Odtwarzacz MP Obsługa Wymiana karty pamięci Pilot zdalnego sterowania...34 CO ZROBIĆ GDY Ustawianie czujnika poziomu wody Wymiana bezpiecznika transformatora lamy Resetowanie wyłącznika bezpieczeństwa podgrzewacza wody Wymiana baterii pilota zdalnego sterowania...37

3 UWAGA Przestrzeganie instrukcji obsługi pozwoli na pełne wykorzystanie możliwości systemu masażu oraz na uniknięcie jakichkolwiek awarii powstałych z przyczyn niewłaściwego użytkowania wanny. INSTRUKCJA MONTAŻU POLSKI 1. WYBÓR MIEJSCA MONTAŻU Przy wyborze miejsca montażu wanny z masażem należy kierować się następującymi czynnikami: pomieszczenie powinno posiadać odpowiednią wielkość (stosownie do wielkości wanny), szczególnie należy zwrócić uwagę na wielkość otworu drzwiowego, pomieszczenie powinno mieć zamontowane przyłącze kanalizacyjne oraz przyłącze ciepłej i zimnej wody użytkowej, pomieszczenie powinno posiadać sprawnie działającą wentylację (wystarczy wentylacja grawitacyjna), pomieszczenie powinno posiadać wypoziomowane podłoże. należy zabezpieczyć odpowiednią elektryczną moc przyłączeniową wanny stosownie do modelu i systemu wanny. 2. TRANSPORT WANNY Transport wanny powinien odbywać się w pozycji poziomej w oryginalnym opakowaniu producenta - paleta drewniana. Przy transporcie zewnętrznym dopuszcza się przenoszenie wanny tylko w palecie drewnianej. Po rozpaletowaniu wanny, w czasie jej przenoszenia, należy chwytać za ramę aluminiową. Zabrania się chwytania za węże, kable i inne elementy systemu masażu. Zabrania się opierania wanny o jej krawędzie. 3

4 3. MONTAŻ WANNY Po rozpakowaniu wanny należy rozpakować kartonik z wyposażeniem wanny (patrz krok 1) Zamontować nóżki (patrz krok 2) Podłączyć zasilanie kanałów powietrznych wanny (patrz krok 3) Wizualnie sprawdzić stan elementów wanny (patrz krok 4) Wypoziomowac wannę (patrz krok 5) Podłączyć zasilanie wodne (patrz krok 6) Podłączyć wannę do kanalizacji (patrz krok 7) Podłączyć wannę do sieci elektrycznej (patrz krok 8) Przetestować wannę (patrz krok 9) Ustawić wannę w miejscu docelowego montażu (patrz krok 10) Zabudować wannę (patrz krok 11) KROK 1 Po rozpaletowaniu wanny rozpakować kartonik z wyposażeniem wanny. Kartonik zawiera: instrukcję obsługi wanny, korek wanny, syfon, nóżki wanny, sprężynki mocowania panela maskującego.proszę sprawdzić, czy wymienione przedmioty znajdują się w kartoniku.w przypadku braku któregoś z wymienionych przedmiotów proszę skontaktować się ze sprzedawcą. KROK 2 Wkręcić dołączone nóżki w ramę wanny. Górne nóżki ustawić tak, aby gumowe stopki podpierały koronę wanny, lecz nie odkształcały jej. Ustawione nóżki zabezpieczyć przed przemieszczaniem za pomocą przeciwnakrętki. 4

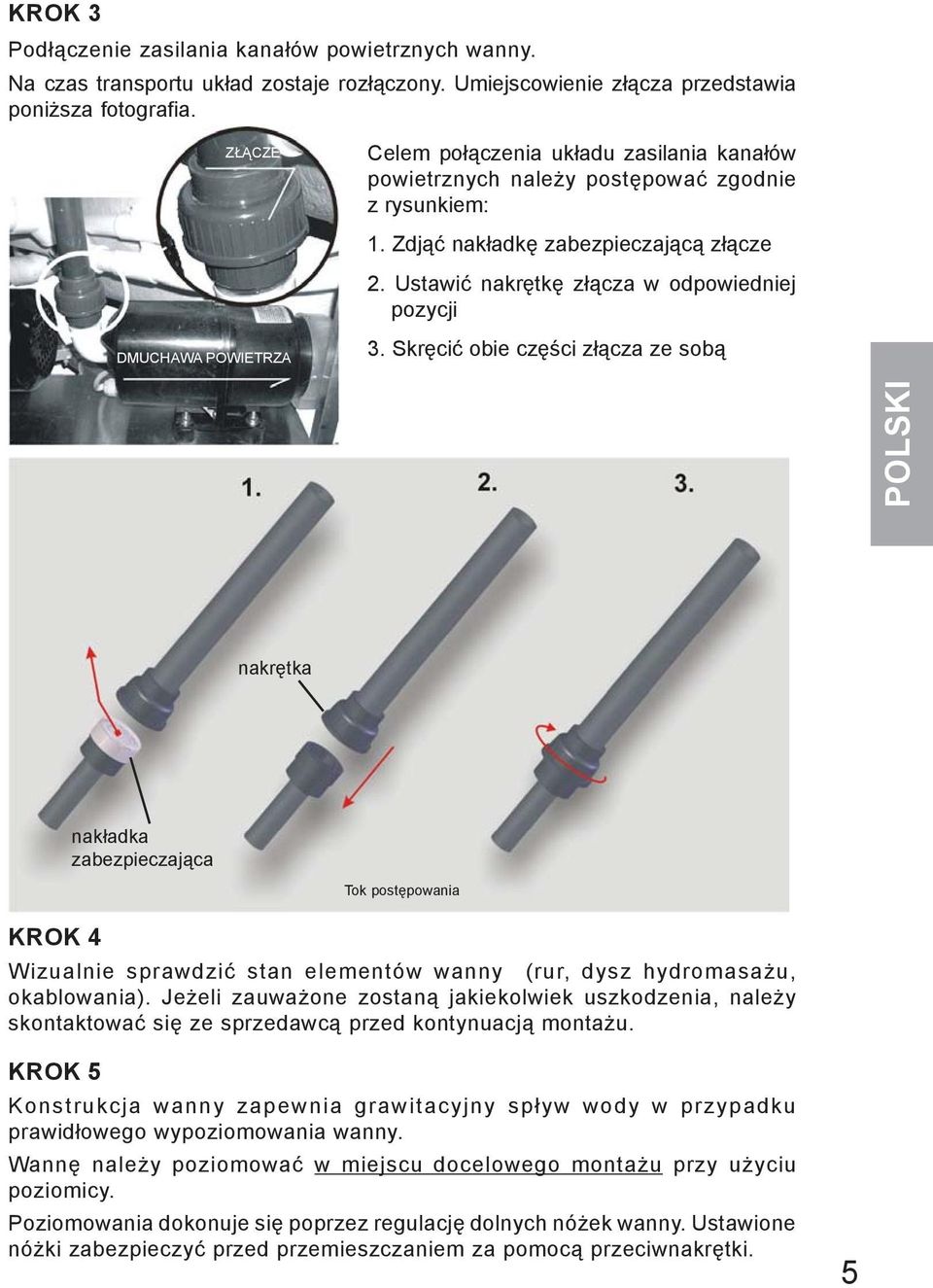

5 KROK 3 Podłączenie zasilania kanałów powietrznych wanny. Na czas transportu układ zostaje rozłączony. Umiejscowienie złącza przedstawia poniższa fotografia. ZŁĄCZE DMUCHAWA POWIETRZA Celem połączenia układu zasilania kanałów powietrznych należy postępować zgodnie z rysunkiem: 1. Zdjąć nakładkę zabezpieczającą złącze 2. Ustawić nakrętkę złącza w odpowiedniej pozycji 3. Skręcić obie części złącza ze sobą POLSKI nakrętka nakładka zabezpieczająca KROK 4 Tok postępowania Wizualnie sprawdzić stan elementów wanny (rur, dysz hydromasażu, okablowania). Jeżeli zauważone zostaną jakiekolwiek uszkodzenia, należy skontaktować się ze sprzedawcą przed kontynuacją montażu. KROK 5 Konstrukcja wanny zapewnia grawitacyjny spływ wody w przypadku prawidłowego wypoziomowania wanny. Wannę należy poziomować w miejscu docelowego montażu przy użyciu poziomicy. Poziomowania dokonuje się poprzez regulację dolnych nóżek wanny. Ustawione nóżki zabezpieczyć przed przemieszczaniem za pomocą przeciwnakrętki. 5

6 Uwaga! Wszystkie nóżki muszą być oparte na podłożu. Wanna nie może się kołysać. KROK 6 Każda wanna może być zasilana jedynie z zewnętrznej baterii. Istnieją trzy sposoby napełniania wanny: poprzez wylewkę baterii - można użyć baterii podtynkowej, lub zamontowanej na krawędzi wanny. Producent proponuje zastosowanie firmowej baterii Typ B, wyposażonej w wylewkę i prysznic ręczny. poprzez dysze hydromasażu - każda wanna z systemem masażu wodnego wyposażona jest w przyłącze 1/2, które można podłączyć do zewnętrznej baterii. Producent proponuje zastosowanie firmowej baterii Typ A, wyposażonej w prysznic ręczny oraz przystosowanej do tego typu podłączenia. poprzez urządzenie spustowo przelewowe - urządzenie spustowo przelewowe stanowi dodatkowe wyposażenie wanny. Króciec przyłączeniowy urządzenia spustowo-przelewowego należy podłączyć do zewnętrznej baterii. Producent proponuje zastosowanie firmowej baterii Typ A, wyposażonej w prysznic ręczny oraz przystosowanej do tego typu podłączenia. Podłączenia należy dokonywać za pomocą węży elastycznych, zostawiając zapas minimum 50 cm aby w razie potrzeby możliwe było odsunięcie wanny od ściany. Uwaga! Ze względu na zastosowane materiały części składowych wanny oraz zabezpieczenie termiczne podgrzewacza wody, maksymalna temperatura wody wlewanej do wanny nie może przekroczyć 42 C. Niedopuszczalne jest wlewanie do wanny wody gorącej i dolewanie wody zimnej celem obniżenia temperatury. wlew wody przez dysze KROK 7 6 Przyłącze kanalizacyjne należy wykonać w sposób standardowy, zalecana średnica rury odpływowej 50 mm. UWAGA! Spust wanny wyposażony jest w przyłącze kanalizacyjne 50 mm.

7 połączenie gwintowe Celem odsunięcia wanny od ściany, należy rozłączyć instalację odpływową w miejscu połączenia gwintowego, pokazanym na rysunku. Bateria Typ A POLSKI Bateria Typ B do wlewu wody przez dysze lub urządzenia spustowo-przelewowego z wlewem wody 7

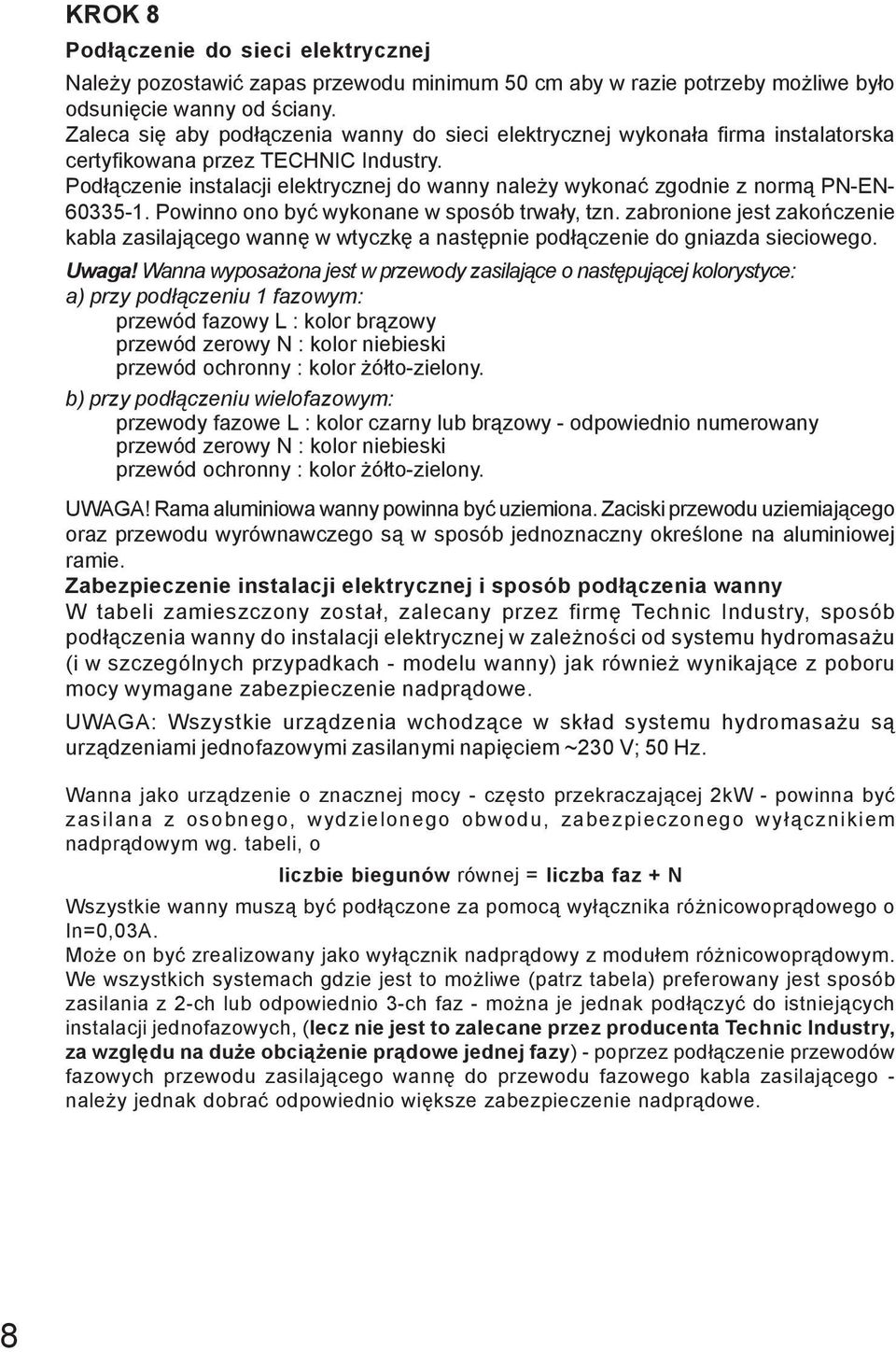

8 KROK 8 Podłączenie do sieci elektrycznej Należy pozostawić zapas przewodu minimum 50 cm aby w razie potrzeby możliwe było odsunięcie wanny od ściany. Zaleca się aby podłączenia wanny do sieci elektrycznej wykonała firma instalatorska certyfikowana przez TECHNIC Industry. Podłączenie instalacji elektrycznej do wanny należy wykonać zgodnie z normą PN-EN Powinno ono być wykonane w sposób trwały, tzn. zabronione jest zakończenie kabla zasilającego wannę w wtyczkę a następnie podłączenie do gniazda sieciowego. Uwaga! Wanna wyposażona jest w przewody zasilające o następującej kolorystyce: a) przy podłączeniu 1 fazowym: przewód fazowy L : kolor brązowy przewód zerowy N : kolor niebieski przewód ochronny : kolor żółto-zielony. b) przy podłączeniu wielofazowym: przewody fazowe L : kolor czarny lub brązowy - odpowiednio numerowany przewód zerowy N : kolor niebieski przewód ochronny : kolor żółto-zielony. UWAGA! Rama aluminiowa wanny powinna być uziemiona. Zaciski przewodu uziemiającego oraz przewodu wyrównawczego są w sposób jednoznaczny określone na aluminiowej ramie. Zabezpieczenie instalacji elektrycznej i sposób podłączenia wanny W tabeli zamieszczony został, zalecany przez firmę Technic Industry, sposób podłączenia wanny do instalacji elektrycznej w zależności od systemu hydromasażu (i w szczególnych przypadkach - modelu wanny) jak również wynikające z poboru mocy wymagane zabezpieczenie nadprądowe. UWAGA: Wszystkie urządzenia wchodzące w skład systemu hydromasażu są urządzeniami jednofazowymi zasilanymi napięciem ~230 V; 50 Hz. Wanna jako urządzenie o znacznej mocy - często przekraczającej 2kW - powinna być zasilana z osobnego, wydzielonego obwodu, zabezpieczonego wyłącznikiem nadprądowym wg. tabeli, o liczbie biegunów równej = liczba faz + N Wszystkie wanny muszą być podłączone za pomocą wyłącznika różnicowoprądowego o In=0,03A. Może on być zrealizowany jako wyłącznik nadprądowy z modułem różnicowoprądowym. We wszystkich systemach gdzie jest to możliwe (patrz tabela) preferowany jest sposób zasilania z 2-ch lub odpowiednio 3-ch faz - można je jednak podłączyć do istniejących instalacji jednofazowych, (lecz nie jest to zalecane przez producenta Technic Industry, za względu na duże obciążenie prądowe jednej fazy) - poprzez podłączenie przewodów fazowych przewodu zasilającego wannę do przewodu fazowego kabla zasilającego - należy jednak dobrać odpowiednio większe zabezpieczenie nadprądowe. 8

9 9 POLSKI

10 1 FAZA: 3 FAZY: 3x2,5mm 2 5x2,5mm 2 5 L1-N 230 VAC L2-N 230 VAC L3-N 230 VAC 3 L-N 230 VAC PE L3 L2 L1 N PE L N WY CZNIK RO NICOWOPR DOWY In= 0.03A WY CZNIK NADPR DOWY Z MODU EM RO NICOWOPR DOWYM B16/0.03A WY CZNIK NADPR DOWY WG. TABELI N L PE 3 2 3x2,5mm 2 3x1,5mm N L1 L2 L3 PE 5 5x2,5mm 2 2 FAZY: 2FAZY/1FAZA: L1-N 230 VAC 4x2,5mm 2 L2-N 230 VAC 4 PE L2 L1 N WY CZNIK RO NICOWOPR DOWY In=0,03A 3x4mm 2 3 L-N 230 VAC PE L N WY CZNIK NADPR DOWY WG. TABELI WY CZNIK NADPR DOWY WG. TABELI Z MODU EM RO NICOWOPR DOWYM 0.03A N L1 L2 PE 4 4x2,5mm 2 N L1 L2 PE 4 4x2,5mm 2 10

11 KROK 9 Testowanie wanny: Sprawdzić, czy istnieje możliwość włączenia pompy wody oraz lampy oświetlenia podwodnego, bez obecności wody w wannie. Jeżeli urządzenia te dają się uruchomić pomimo braku wody w wannie, prawdopodobną przyczyną jest niewłaściwe ustawienie czujnika poziomu wody. Aby wyregulować czujnik patrz "Co zrobić gdy..." Uwaga! Jedynym urządzeniem, które można uruchomić bez obecności wody w wannie jest dmuchawa powietrza. Napełnić wannę wodą. (Prawidłowy poziom wody sygnalizowany jest przez system za pomocą diod pulpitu sterowniczego - szczegółowy opis w dalszej części instrukcji.) Uruchomić wszystkie urządzenia na jeden cykl pracy. Jeżeli urządzenia nie dają się uruchomić pomimo prawidłowego poziomu wody w wannie, prawdopodobną przyczyną jest niewłaściwe ustawienie czujnika poziomu wody. Aby wyregulować czujnik patrz "Co zrobić gdy..." Należy sprawdzić działanie wszystkich funkcji wanny (sprawdzić działanie wszystkich przycisków pulpitu sterowniczego). Szczegółowy opis funkcji poszczególnych przycisków w dalszej części instrukcji. Uwaga! Jeżeli po włączeniu masażu powietrznego słychać pracę dmuchawy, lecz z kanałów powietrznych (dysz dennych) nie wydobywa się powietrze, należy sprawdzić, czy usunięte zostało zabezpieczenie transportowe dmuchawy powietrza. Po zakończonym cyklu pracy pozostawić wodę w wannie na około 30 minut, sprawdzić, czy woda samoczynnie nie spływa z wanny oraz czy nie ma przecieków. Jeżeli pomimo zamkniętego korka odpływu, woda spływa z wanny, należy wyregulować długość trzpienia korka spustu. Spuścić wodę z wanny - sprawdzić grawitacyjny spływ wody. Odczekać na włączenie się przedmuchiwania kanałów powietrznych i orurowania wanny. Jeżeli przedmuchiwanie kanałów powietrznych nie załączy się, prawdopodobną przyczyną jest niewłaściwe ustawienie czujnika poziomu wody. Aby wyregulować czujnik patrz "Co zrobić gdy..." POLSKI KROK 10 Ustawić wannę w miejscu montażu, dosunąć wannę do ściany pozostawiając ok. 2-4 mm szczelinę, którą należy wypełnić silikonem lub zamaskować taśmą uszczelniającą. Przestrzeń pomiędzy krawędzią wanny a ścianą musi być uszczelniona aby nie dopuścić do zalania urządzeń znajdujących się pod koroną wanny. 11

12 KROK 11 Zabudowa wanny Wannę można zabudować w dwojaki sposób: za pomocą akrylowego panela maskującego (zabudowa ściągana) montażu panela dokonuje się poprzez osadzenie go za górną krawędź obrzeża wanny. Zaletą panela akrylowego jest możliwość łatwego dostępu do urządzeń masażu znajdujących się pod wanną. Wannę należy wypoziomować w taki sposób, aby przestrzeń pomiędzy panelem a posadzką pomieszczenia wynosiła min. 2 cm. W ten sposób zapewni się stały dostęp powietrza pod wannę celem wentylowania urządzeń systemu masażu. za pomocą proponowanej konstrukcji o nazwie "Hydropanel". Szczegółowe informacje znajdują się w odrębnej instrukcji. Montaż panela maskującego zamontować dolny panel maskujący dociskając go do magnesów założyć sprężynki dociskające, jak na rysunku wsunąć górną krawędź panela górnego pod koronę wanny. jeżeli zachodzi konieczność wyregulować położenie panela maskującego za pomocą śrub dystansowych W innych koncepcjach, szczególnych form zabudowy wanny, każdorazowo należy zapewnić: wentylację przestrzeni pod wanną, dostęp do urządzeń systemu masażu (dysz, orurowania, pompy powietrza, pompy wody) - wyjęcie wanny z zabudowy lub otwór rewizyjny. 12 Producent nie odpowiada za uszkodzenie glazury podczas prowadzenia prac serwisowych w przypadku nie dostosowania się do powyższych zaleceń.

13 HIGIENA I UTRZYMANIE WANNY W CZYSTOŚCI 1. Czyszczenie powierzchni akrylowej Jedną z podstawowych właściwości akrylu sanitarnego jest gładkość powierzchni. Dlatego też utrzymanie czystości powierzchni wanny oraz dezynfekcja i usuwanie osadów z wapnia i żelaza jest bardzo proste. Do tego celu poleca się tradycyjne środki czyszczące przy zwróceniu uwagi na to, że: należy używać płynów delikatnych, które nie zawierają środków żrących, ściernych oraz takich, które nie zawierają w swoim składzie acetonu, amoniaku; należy używać miękkie ścierki lub gąbkę. 2. Środki do dezynfekcji wody kąpielowej Producent marki Victory Spa zaleca stosowanie następujących preparatów do utrzymania wanny w czystości: - Środek w płynie o działaniu antybakteryjnym do wanien z hydromasażem - stosowany w wannach z automatycznym systemem dezynfekcji. Środek ten jest dozowany automatycznie do wody przed kąpielą, lub po kąpieli, w zależności od wybranego rodzaju dezynfekcji. Jest on całkowicie bezpieczny dla zdrowia człowieka. POLSKI - Preparat do czyszczenia instalacji wanien z systemem hydromasażu - dozowany ręcznie (PIPE CLEANER). Podczas użycia preparatu przebywanie w wannie jest zabronione! 13

14 KONSERWACJA WANNY I SYSTEMU HYDROMASAŻU 1. Urządzenie spustowo-przelewowe O Z Celem otwarcia spustu pokrętło przelewu obrócić w kierunku przeciwnym do ruchu wskazówek zegara. Aby zamknąć spust, pokrętło przelewu obrócić zgodnie z kierunkiem ruchu wskazówek zegara. Jeżeli korek nie zapewnia szczelności, lub po otwarciu nie podnosi się i uniemożliwia spust wody, należy przeprowadzić regulację długości trzpienia korka. W tym celu należy: nakrętka kontrująca wkręt regulacyjny 1. Odkręcić nakrętkę kontrującą 2. Za pomocą wkręta regulacyjnego ustawić żądaną długość trzpienia korka 3. Zakręcić nakrętkę kontrującą 2. Przepływowy podgrzewacz wody (opcja) Istnieje możliwość zamontowania przepływowego podgrzewacza wody jako opcji dodatkowej do systemów 2 i 3. Zadaniem przepływowego podgrzewacza wody jest utrzymanie stałej temperatury kąpieli i niedopuszczenie do jej wychłodzenia. Przepływowy podgrzewacz wody nie służy do podgrzewania zimnej wody. Przepływowy podgrzewacz wody pracuje wyłącznie wtedy, gdy załączony jest masaż wodny. Ze względu na system zabezpieczeń urządzeń grzewczych, do wanny nie należy nalewać wody o temperaturze wyższej niż 42 C. Wyższa temperatura wody spowodować może rozłączenie obwodu zasilania grzałki przez wyłącznik bezpieczeństwa. W takim przypadku niezbędna jest ingerencja użytkownika, celem zresetowania wyłącznika bezpieczeństwa. 3. Naprawa powierzchni akrylowej Drobne zarysowania powierzchni akrylowej można usunąć przy pomocy następujących środków: zastosować środki polerskie mające w swoim składzie wosk, np. pasta polerska do konserwacji karoserii samochodu; zastosować drobnoziarnisty papier ścierny (granulacja 1000, 1500, 2000) oraz w/w pastę polerską. 14

15 INSTRUKCJA OBSŁUGI SYSTEMÓW MASAŻU MARKI VICTORY SPA (ZAWIERA OPIS SYSTEMÓW NVS 1 DO 3) SYTEM 1 Wyposażenie standardowe: Elektroniczne sterowanie sytemem z wyświetlaczem ciekokrystalicznym Masaż powietrzny z płynną regulacją intensywności (patrz 3. MASAŻ POWIETRZNY) Automatyczne osuszanie kanałów powietrznych (patrz 4. OSUSZANIE KANAŁÓW POWIETRZNYCH) Podwodne oświetlenie halogenowe (patrz 9. OSWIETLENIE PODWODNE) Program automatycznej dezynfekcji (patrz 7. DEZYNFEKCJA WODY) Programowany czas masażu - timer (patrz 6. PROGRAMOWANIE CZASU MASAŻU - TIMER) Temperatura wody w wannie (patrz 1. WIADOMOŚCI WSTĘPNE) Zegar (patrz 2. USTAWIANIE CZASU, DATY I WERSJI JĘZYKOWEJ) Wyposażenie opcjonalne za dopłatą: Podwodne oświetlenie kolorowe LED - Chromoterapia (patrz 9. OŚWIETLENIE PODWODNE) Pilot zdalengo sterowania systemu (patrz 13. PILOT ZDALNEGO STEROWANIA) Radio i odtwarzacz mp3 (patrz 12. RADIO FM I ODTWARZACZ MP3) 15 POLSKI

16 SYTEM 2 Wyposażenie standardowe: Elektroniczne sterowanie sytemem z wyświetlaczem ciekokrystalicznym Masaż wodny - wirujące minidysze na plecy - wirujące dysze na stopy - dysze boczne z regulacją kierunku strumienia - możliwość zamknięcia dysz dużych - dopowietrzenie dysz dużych poprzez system venturi (patrz 5. MASAŻ WODNY) Podwodne oświetlenie halogenowe (patrz 9. OŚWIETLENIE HALOGENOWE) Program automatycznej dezynfekcji (patrz 7. DEZYNFEKCJA WODY) Programowany czas masażu - timer (patrz 6. PROGRAMOWANIE CZASU MASAŻU) Temperatura (patrz 1. WIADOMOŚCI WSTĘPNE) Zegar (patrz 2. USTAWIANIE CZASU, DATY I WERSJI JĘZYKOWEJ) Wyposażenie opcjonalne za dopłatą: Przepływowy podgrzewacz wody (patrz 10. PODGRZEWANIE WODY) Podwodne kolorowe oświetlenie LED - Chromoterapia (patrz 9. OŚWIETLENIE PODWODNE) Płynna regulacja intensywności masażu wodnego (patrz 5. MASAŻ WODNY) Pilot zdalnego sterowania funkcjami systemu 16 (patrz 13. PILOT ZDALNEGO STEROWANIA)

17 Radio, odtwarzacz mp3 (patrz 12. RADIO FM I ODTWARZACZ MP3) Załączenie / wyłączenie dysz masażu pleców (patrz 11. MASAŻ PLECÓW) SYTEM 3 Wyposażenie standardowe: Elektroniczne sterowanie sytemem z wyświetlaczem ciekokrystalicznym Masaż wodny - wirujące minidysze na plecy - wirujące dysze na stopy - dysze boczne z regulacją kierunku strumienia - możliwość zamknięcia dysz dużych - dopowietrzenie dysz dużych poprzez system Turbo (patrz 5. MASAŻ WODNY) Masaż powietrzny z płynną regulacją intensywności (patrz 3. MASAŻ POWIETRZNY) Automatyczne osuszanie kanałów powietrznych (patrz 4. OSUSZANIE KANAŁÓW POWIETRZNYCH) Podwodne oświetlenie halogenowe (patrz 9. OŚWIETLENIE HALOGENOWE) Program automatycznej dezynfekcji (patrz 7. DEZYNFEKCJA WODY) Programowany czas masażu - timer (patrz 6. PROGRAMOWANY CZAS MASAŻU TIMER) Temperatura (patrz 1. WIADOMOŚCI WSTĘPNE) Zegar (patrz 2. USTAWIANIE CZASU, DATY I WERSJI JĘZYKOWEJ 17 POLSKI

18 Wyposażenie opcjonalne za dopłatą: Przepływowy podgrzewacz wody (patrz 10. PODGRZEWANIE WODY) Podwodne kolorowe oświetlenie LED - Chromoterapia (patrz 9. OŚWIETLENIE PODWODNE Płynna regulacja intensywności masażu wodnego (patrz 5. MASAŻ WODNY) Pilot zdalnego sterowania funkcjami systemu (patrz 13. PILOT ZDALNEGO STEROWANIA) Radio, odtwarzacz mp3 (patrz 12. RADIO FM I ODTWARZACZ MP3) Załączenie / wyłączenie dysz masażu pleców (patrz 11. MASAŻ PLECÓW) 1. Wiadomości wstępne. 1.1 Ekran w trybie pracy Systemowy czas i dzie tygodznia Data Aktualna temperatura wody w wannie Aktualnie wybrana funkcja Informacje dotyczące wybranej funkcji Do wyboru funkcji służą przyciski " " I " ". Przyciski " " i " " służą do zmiany ustawień funkcji. Przycisk Set służy do włączenia lub wyłączenia funkcji lub wejscia do menu. 18

19 1.2 Stan uśpienia i wygaszacz ekranu. Jeśli żadna z funkcji nie jest włączona, przyciśnięcie przycisku Stop powoduje przejście systemu do stanu uśpienia. W stanie uśpienia wyświetlacz jest wyłączony i wszystkie diody na panelu sterującym błyskają co około 4 sekundy. Przyciśnięcie dowolnego przycisku powoduje wyjście systemu ze stanu uśpienia. W celu ochrony wyświetlacza i przedłużenia jego żywotności, system został wyposażony w wygaszacz ekranu. Ekran wygaszacza pojawia się po 10 minutach od ostatniego użycia klawiatury, jeśli żadna z funkcji (z wyjątkiem radia FM lub odtwarzacza MP3) nie jest włączona. Wciśnięcie dowolnego przycisku powoduje wyłączenie wygaszacza ekranu. Po godzinie od włączenia wygaszacza ekranu, jeśli radio FM i odtwarzacz MP3 nie są włączone, system automatycznie przejdzie do stanu uśpienia. 2. Ustawianie czasu, daty i wersji językowej, dźwięku. System Victory SPA wyposażony jest w zegar czasu rzeczywistego z kalendarzem. Zegar posiada podtrzymanie bateryjne, co zapewnia jego działanie także po odłączeniu zasilania. Wszystkie teksty na ekranie mogą być wyświetlane w dziewięciu językach: angielskim, polskim, niemieckim, rosyjskim, holenderskim, szwedzkim, norweskim, duńskim i rumuńskim. POLSKI KROK 1 Za pomocą przycisków " " I " " wybrać Ustawienia. Następnie wcisnąć przycisk Set KROK 2 Za pomocą przycisków " " i " " przesunąć kursor na wartość, którą chcemy zmienić: godzinę, minuty, dzień, miesiąc, rok, język ub dźwięk. KROK 3 Za pomocą przycisków " " I " " ustaw właściwą wartość (przytrzymanie przycisku powoduje szybką zmianę wartości). KROK 4 Wciśnij przycisk Set, aby zatwierdzić wprowadzone zmiany, lub wciśnij przycisk Stop, aby anulować wprowadzone zmiany. 19

20 3. Masaż powietrzny Masaż powietrzny realizowany jest dzięki dmuchawie powietrza. Moc silnika dmuchawy wynosi 700W. Dmuchawa powietrza wyposażona jest w grzałkę o mocy 300W. Powietrze tłoczone jest do podwójnego dna wanny. Pęcherzyki powietrza przedostają się do wnętrza wanny poprzez sieć otworków wywierconych w dnie wanny, lub przez dysze denne. Masaż powietrzny jest regulowany i posiada dwadzieścia stopni intensywności oraz tryb pracy pulsacyjnej. Korzystanie z funkcji masażu powietrznego możliwe jest jedynie, gdy w wannie jest odpowiedni poziom wody. Gdy w wannie jest zbyt niski poziom wody, dmuchawa powietrza realizuje funkcję osuszania kanałów powietrznych. I/O Wciśnięcie przycisku powoduje włączenie/wyłączenie masażu powietrznego. Włączenie funkcji sygnalizowane jest za pomocą diody obok przycisku. Po włączeniu funkcji, na ekranie zostanie automatycznie wybrana funkcja masażu powietrznego. Wciśnięcie przycisków " " i " " powoduje zmianę intensywności masażu, gdy na ekranie wybrana jest funkcja masażu powietrznego i masaż jest włączony (przytrzymanie przycisku powoduje szybką zmianę intensywności). Aktualne ustawienie intensywności, zobrazowane jest za pomocą paska w dolnej części ekranu. Większe wypełnienie kolorem zielonym oznacza większą intensywność. Intensywność Czas timera Wciśnięcie przycisku Set powoduje włączenie/ wyłączenie trybu pulsacyjnego masażu, gdy na ekranie wybrana jest funkcja masażu powietrznego. W trybie pulsacyjnym, intensywność masażu powietrznego jest automatycznie zwiększana i zmniejszana pomiędzy wartością minimalną i maksymalną. Czas timera Gdy masaż powietrzny lub tryb pulsacyjny są włączone, na dole ekranu wyświetlany jest pozostały czas Timera. 20

21 4. Osuszanie kanałów powietrznych. Osuszanie kanałów powietrznych, ma na celu usunięcie pozostałości wody z kanałów znajdujących się w dnie wanny. Osuszanie kanałów powinno być wykonywane po każdorazowej obecności wody w wannie. Osuszanie może być wykonane automatycznie lub ręcznie. 4.1 Osuszanie automatyczne. Automatyczne osuszanie uruchamiane jest po każdej kąpieli, jeśli w wannie był wystarczający poziom wody (czujnik poziomu wody był włączony przez 5 minut). Po rozpoczęciu opróżniania wanny, gdy poziom wody spadnie poniżej czujnika poziomu wody, zostanie uruchomiony cykl automatycznego osuszania. W pierwszym kroku system czeka przez 15 minut, aż wanna zostanie opróżniona z wody. Następnie na 5 minut zostaje uruchomiona dmuchawa powietrza z maksymalną intensywnością. Jeśli wanna opróżni się wcześniej niż przez 15 minut, można przyspieszyć włączenie dmuchawy powietrza wciskając przycisk lub I/O W każdej chwili można anulować cykl osuszania wciskając przycisk Stop. POLSKI Podczas osuszania zalecane jest otwarcie regulatorów powietrza znajdujących się na koronie wanny (patrz MASAŻ WODNY). 15min 5min 4.2 Osuszanie ręczne. Osuszanie ręczne może zostać uruchomione w każdej chwili np. po kąpieli pod prysznicem lub po myciu wanny. I/O Wciśnięcie przycisku lub,powoduje uruchomienie na 5 minut dmuchawy powietrza z maksymalną intensywnością. Osuszanie można przerwać w każdej chwili wciskając przycisk Stop. Podczas osuszania zalecane jest otwarcie regulatorów powietrza znajdujących się na koronie wanny (patrz MASAŻ WODNY). 21

22 5. Masaż wodny. Masaż wodny realizowany jest dzięki pompie wody umieszczonej pod wanną. Wanny wyposażone są w pompy wody o mocach od 750 W do 1100W (w zależności od modelu wanny). Masaż wodny odbywa się poprzez dysze zainstalowane w wannie. W wannach zainstalowane są następujące rodzaje dysz: mini dysze rotacyjne służące do masażu pleców, średnie lub duże dysze rotacyjne służące do masażu stóp, średnie dysze boczne z możliwością kierunku strumienia duże dysze boczne z możliwością zamknięcia lub regulacji przepływu Ilość oraz rodzaj zainstalowanych w wannie dysz zależy od modelu wanny. W przypadku dysz stałych istnieje możliwość regulacji kierunku strumienia wody. Sposób regulacji przepływu dyszy dużej: 1) Dysza stała W celu ustawienia żądanego przepływu wody należy obrócić element 2 zgodnie z kierunkiem strzałek. W przypadku tej dyszy nie wystepują elementy ograniczające obrót. 2) Dysza rotacyjna W celu ustawienia żądanego kierunku przepływu wody należy obrócić element 1 zgodnie z kierunkiem strzałek do wyczuwalnego oporu. Masaż wodny może być nieregulowany lub regulowany. Masaż nieregulowany posiada jeden poziom intensywności. Masaż regulowany posiada dwadzieścia stopni intensywności oraz tryb pracy pulsacyjnej. Korzystanie z funkcji masażu wodnego możliwe jest jedynie, gdy w wannie jest odpowiedni poziom wody. Zbyt niski poziom wody sygnalizowany jest komunikatem Zbyt niski poziom wody, wyświetlanym w dolnej części ekranu, gdy wybrana jest funkcja masażu wodnego. 22

23 5.1 Obsługa masażu wodnego nieregulowanego. I/O Wciśnięcie przycisku powoduje włączenie/wyłączenie masażu wodnego. Włączenie funkcji sygnalizowane jest za pomocą diody obok przycisku. Po włączeniu funkcji, na ekranie zostanie automatycznie wybrana funkcja masażu wodnego. Gdy masaż wodny jest włączony, na dole ekranu wyświetlany jest pozostały czas Timera. Czas timera 5.2 Obsługa masażu wodnego regulowanego. Wciśnięcie przycisku powoduje włączenie/wyłączenie masażu wodnego. Włączenie funkcji sygnalizowane jest za pomocą diody obok przycisku. Po włączeniu funkcji, na ekranie zostanie automatycznie wybrana funkcja masażu wodnego. POLSKI Wciśnięcie przycisków " " i " " powoduje zmianę intensywności masażu, gdy na ekranie wybrana jest funkcja masażu wodnego i masaż jest włączony (przytrzymanie przycisku powoduje szybką zmianę intensywności). Aktualne ustawienie intensywności, zobrazowane jest za pomocą paska w dolnej części ekranu. Większe wypełnienie kolorem zielonym oznacza większą intensywność Intensywność Czas timera Wciśnięcie przycisku Set powoduje włączenie/ wyłączenie trybu pulsacyjnego masażu, gdy na ekranie wybrana jest funkcja masażu wodnego. W trybie pulsacyjnym, intensywność masażu wodnego jest automatycznie zwiększana i zmniejszana pomiędzy wartością minimalną i maksymalną Dopowietrzenie masażu wodnego - system venturi (System 2). Czas timera Dodatkowo masaż wodny wspomagany jest powietrzem. Dysze wodne skonstruowane są w taki sposób, że przepływająca przez nie woda tworzy podciśnienie, które w sposób naturalny zasysa powietrze. Intensywność przepływanego powietrza przez dysze wodne uzyskiwana jest przy pomocy regulatorów powietrza zamontowanych na krawędzi wanny. UWAGA! Regulatory powietrza służą do zmiany intensywności masażu wodnego. 23

24 Regulatory powietrza Regulatory powietrza zamontowane na wannie oraz widok pokrętła regulatora 5. 4 Dopowietrzenie masażu wodnego - system Turbo (System 3). Dmuchawa powietrza zasilająca kanały powietrzne podłączona jest do regulatora powietrza powodując jego dopowietrzenie, co w konsekwencji prowadzi do wzmożenia intensywności masażu wodnego. W przypadku, gdy uruchomiony będzie jedynie masaż powietrzny i otwarty będzie regulator powietrza, przez dysze masażu wodnego tłoczone będzie powietrze. UWAGA! System masażu 2 i 3, posiada zabezpieczenie przed uruchomieniem bez obecności wody w wannie. Dlatego też wannę należy napełnić wodą w taki sposób, aby poziom wody mieścił się na linii 3-5 cm powyżej górnych mini dysz rotacyjnych służących do masażu pleców. Zbyt niski poziom poziom wody sygnalizowany jest komunikatem Zbyt niski poziom wody, wyświetlanym w dolnej części ekranu, gdy wybrana jest funkcja masażu wodnego. 6. Programowanie czasu masażu - timer. System Victory SPA wyposażony jest w timer, za pomocą którego można ustawić czas działania funkcji masażu powietrznego, masażu wodnego, podgrzewania wody i oświetlenia podwodnego. Po zakończeniu czasu timera, funkcje zostaną automatycznie wyłączone i czas timera zostanie ustawiony na 20 minut. Czas jest odliczany, gdy przynajmniej jedna z funkcji jest włączona. Czas timera można ustawiać w zakresie 1 60 minut z dokładnością do 1 minuty. Ustawianie czasu możliwe jest zarówno wtedy, gdy timer odlicza czas jak i wtedy gdy timer nie odlicza czasu. KROK 1 Za pomocą przycisków " " I " " wybierać funkcję Timer. 24 Czas KROK 2 timera Za pomocą przycisków " " i " " ustawić czas (przytrzymanie przycisku powoduje szybką zmianę wartości).

25 7. Dezynfekcja wody. Dezynfekcję przeprowadza się za pomocą preparatu w płynie o działaniu antybakteryjnym. Istnieją dwa rodzaje dezynfekcji: przed kąpielą i po kąpieli. Wykonanie dezynfekcji możliwe jest jedynie, gdy w wannie jest odpowiedni poziom wody. Zbyt niski poziom wody sygnalizowany jest komunikatem Zbyt niski poziom wody, wyświetlanym w dolnej części ekranu, gdy wybrana jest funkcja dezynfekcji.. Dezynfekcja wykonywana jest za pomocą specjalnego płynu, wlewanego do zbiornika przez wlew umieszczony na koronie wanny. Komunikat zalecający wykonanie dezynfekcji wanny, pojawia się po dwóch kąpielach lub po 14 dniach od ostatniego wykonania dezynfekcji. Wyświetlanie komunikatu można przerwać wciskając dowolny klawisz. POLSKI Komunikat zalecający wykonanie dezynfekcji i czyszczenia instalacji wanny, pojawia się po 14 kąpielach lub po 75 dniach od ostatniego wykonania dezynfekcji i czyszczenia instalacji. Wyświetlanie komunikatu można przerwać wciskając dowolny klawisz. 7.1 Dezynfekcja wody przed kąpielą. Domyślnie funkcja dezynfekcji przed kąpielą jest nieaktywna. Aby włączyć/wyłączyć funkcję dezynfekcji przed kąpielą należy: KROK 1 Za pomocą przycisków " " I " " wybrać Ustawienia KROK 2 Wcisnąć przycisk Set 25

26 KROK 3 Za pomocą przycisków " " lub " " przesunąć kursor na Dezynfekcja przed kąpielą. KROK 4 Za pomocą przycisków " " I " " ustawić właściwą wartość (Włączona lub Wyłączona). KROK 5 Wcisnąć przycisk set, aby zatwierdzić wprowadzone zmiany lub wcisnąć przycisk Stop aby anulować wprowadzone zmiany. Dezynfekcja przed kąpielą, jest wykonywana automatycznie po napełnieniu wanny wodą. Jeśli w zbiorniku nie ma płynu dezynfekującego, wyświetlony zostanie komunikat z prośbą o uzupełnienie zbiornika. W tym momencie można anulować wykonanie dezynfekcji wciskając przycisk Set. Gdy poziom płynu w zbiorniku jest właściwy, rozpocznie się cykl dezynfekcji. W pierwszym kroku do wody jest dozowana odpowiednia ilość płynu dezynfekującego. Następnie na 30 sekund włączana jest z maksymalną intensywnością dmuchawa powietrza (w systemach nie wyposażonych w funkcję masażu powietrznego włączana jest pompa wody). Po wyłączeniu dmuchawy powietrza wanna jest gotowa do użycia. Podczas dezynfekcji zalecane jest zamknięcie regulatorów powietrza znajdujących się na koronie wanny. 7.2 Dezynfekcja wody po kąpieli. Dezynfekcja po kąpieli uruchamiana jest ręcznie. Uruchomienie dezynfekcji po kąpieli możliwe jest jedynie wtedy, gdy funkcje masażu wodnego, masażu powietrznego i oświetlenia są wyłączone. Podczas dezynfekcji zalecane jest zamknięcie regulatorów powietrza znajdujących się na koronie wanny. Aby wykonać dezynfekcję należy: KROK 1 Wyłączyć funkcje masażu wodnego, masażu powietrznego i oświetlenia. Następnie wybrać na ekranie za pomoc przycisków " " I " " funkcję dezynfekcji i zatwierdzić ją wciskając przycisk Set. 26

27 KROK 2 Potwierdzić wykonanie dezynfekcji wciskając przycisk Set lub anulować wykonanie dezynfekcji wciskając przycisk Stop. Jeśli w zbiorniku nie ma płynu dezynfekującego należy uzupełnić zbiornik. W każej chwili można alulować dezynfekcję wciskając przycisk Stop. KROK 3 Poczekać na zakończenie cyklu dezynfekcji. Cykl dezynfekcji jest poprzedzony dozowaniem płynu dezynfekującego. Następnie na okres 10 minut jest włączana pompa wody (jeśli system nie jest wyposażony w funkcję masażu wodnego, to włączana jest dmuchawa powietrza) i co minutę na okres 10 sekund włączana jest dmuchawa powietrza. KROK 4 Opróżnić wannę. POLSKI 8. Czyszczenie instalacji wanny. Czyszczenie instalacji wanny przeprowadza się za pomocą preparatu do czyszczenia instalacji wanien Pipe cleaner, Należy go dozować ręcznie bezpośrednio do wody po skończonej kąpieli w ilości wskazanej na opakowaniu preparatu..aby wykonać czyszczenie instalacji wanny należy: - Wlać do wanny napełnionej wodą preparat do czyszczenia Pipe cleaner. - Uruchomić program dezynfekcji (patrz 3.2 Dezynfekcja wody po kąpieli) UWAGA! Podczas przeprowadzania czyszczenia instalacji zabrania się korzystania z wanny. OK 27

28 9. Oświetlenie podwodne. Funkcja oświetlenia, realizowana jest za pomocą lampy umieszczonej poniżej lustra wody. Istnieją dwa rodzaje oświetlenia podwodnego: białe i chromoterapia. Oświetlenie białe, realizowane jest za pomocą lampy halogenowej lub lampy z białymi diodami LED. Chromoterapia, realizowana jest za pomocą lampy z różnokolorowymi diodami LED. Korzystanie z funkcji oświetlenia możliwe jest jedynie, gdy w wannie jest odpowiedni poziom wody. Zbyt niski poziom wody sygnalizowany jest komunikatem Zbyt niski poziom wody, wyświetlanym w dolnej części ekranu, gdy wybrana jest funkcja oświetlenia. 9.1 Oświetlenie podwodne białe. Wciśnięcie przycisku powoduje włączenie/ wyłączenie oświetlenia. Włączenie funkcji sygnalizowane jest za pomocą diody obok przycisku. Po włączeniu funkcji, na ekranie zostanie automatycznie wybrana funkcja oświetlenia. Gdy oświetlenie jest włączone, na dole ekranu wyświetlany jest pozostały czas Timera. 9.2 Oświetlenie podwodne kolorowe - chromoterapia. Czas timera Wciśnięcie przycisku powoduje włączenie/wyłączenie oświetlenia. Włączenie funkcji sygnalizowane jest za pomocą diody obok przycisku. Po włączeniu funkcji, na ekranie zostanie automatycznie wybrana funkcja oświetlenia. Wciśnięcie przycisków " " i " " powoduje zmianę programu chromoterapii, gdy na ekranie wybrana jest funkcja oświetlenia i oświetlenie jest włączone. Na dole ekranu wyświetlany jest pasek symbolizujący aktualnie wybrany program chromoterapii. Pasek symbolizuje kolor światła oraz jego zmiany w czasie. Program chromoterapii Czas timera 28

29 10. Przepływowy podgrzewacz wody. Funkcja podgrzewania wody, realizowana jest za pomocą przepływowego podgrzewacza wody, który umożliwia utrzymanie temperatury wody na wybranym przez użytkownika poziomie. Funkcja może występować i działać tylko jednocześnie z funkcją masażu wodnego. Korzystanie z funkcji podgrzewania wody możliwe jest jedynie, gdy w wannie jest odpowiedni poziom wody. Zbyt niski poziom wody sygnalizowany jest komunikatem Zbyt niski poziom wody, wyświetlanym w dolnej części ekranu, gdy wybrana jest funkcja podgrzewania. Aby podgrzać wodę należy: KROK 1 Za pomocą przycisków " " I " " wybierać z meu funkcję podgrzewania wody. Następnie zatwierdzić ją wciskając przycisk Set. POLSKI KROK 2 Po wciśnięciu przycisku Set zostanie załączony równocześnie masaż wodny i podgrzewanie wody. Za pomocą przycisków " " i " " można ustawić pożądaną temperature wody. Na dole ekranu wyświetlana jest aktualnie ustawiona temperatura. Ustawiona temperatura Czas timera Grzałka podgrzewacza jest włączana, gdy rzeczywista temperatura wody jest o pół stopnia niższa od ustawionej temperatury i jest wyłączana, gdy rzeczywista temperatura wody jest o pół stopnia wyższa od ustawionej temperatury. Działanie grzałki, sygnalizowane jest poprzez zmianę koloru wyświetlanej temperatury wody w górnej części ekranu. Gdy grzałka jest włączona, to temperatura wyświetlana jest w kolorze czerwonym. Gdy grzałka jest wyłączona (woda osiągnęła zadaną temperaturę), to temperatura wyświetlana jest w kolorze zielonym. Gdy funkcja podgrzewania jest wyłączona, to temperatura wyświetlana jest w kolorze niebieskim. Grzałka zabezpieczona jest przed pracą bez przepływu wody, za pomocą czujnika przepływu. Jeśli podczas działania funkcji podgrzewania, przepływ wody przez grzałkę będzie zbyt niski, to grzałka zostanie wyłączona i w górnej części ekranu zostanie wyświetlony błąd E4. 29

30 11. Masaż pleców. Funkcja masażu pleców, występuje we wszystkich systemach wyposażonych w masaż wodny. Istnieją jednak różne rodzaje masażu pleców: zwykły, odcięcie masażu i masaż kaskadowy. Masaż zwykły, działa zawsze jednocześnie z masażem wodnym. Za pomocą odcięcia masażu, można dowolnie włączać i wyłączać masaż pleców podczas działania masażu wodnego. Masaż kaskadowy, oferuje kilka programów naprzemiennego działania sekcji dysz masażu pleców. Korzystanie z funkcji masażu pleców możliwe jest jedynie, gdy w wannie jest odpowiedni poziom wody. Zbyt niski poziom wody sygnalizowany jest komunikatem Zbyt niski poziom wody, wyświetlanym w dolnej części ekranu, gdy wybrana jest funkcja masażu pleców Odcięcie masażu pleców. Za pomocą przycisków " " I " " wybierać z menu funkcję masażu pleców. Następnie zatwierdzić ją wciskając przycisk Set. Jeśli w momencie włączania masażu pleców, masaż wodny nie jest włączony, to zostanie on uruchomiony. Wyłączenie masażu pleców przyciskiem Set nie powoduje wyłączenia masażu wodnego. Gdy masaż pleców jest włączony, na dole ekranu wyświetlany jest pozostały czas Timera. Czas timera 30

31 12. Radio FM i odtwarzacz MP3. System Victory SPA może być wyposażony w odbiornik radiowy, umożliwiający odbiór stacji radiowych nadawanych w zakresie fal ultrakrótkich 87,5 do 108MHz oraz w odtwarzacz MP3, umożliwiający odgrywanie utworów w formacie MP3 z karty MMC. Odbiornik radiowy i odtwarzacz MP3 pracują niezależnie od pozostałych funkcji systemu Radio FM. KROK 1 Za pomocą przycisków " " I " " wybierać z menu funkcję radia FM. Następnie zatwierdź ją wciskając raz przycisk Set. KROK 2 Set powoduje wejście do menu ustawień radia, gdy na ekranie wybrana jest funkcja radia/mp3. W menu ustawień radia można zmienić poziom głośności, barwę dźwięku, rodzaj dźwięku oraz zaprogramować stacje radiowe. POLSKI Poziom głośności Barwa dźwięku Rodzaj dźwięku Tryb strojenia Częstotliwość stacji Numer stacji Po wejściu do menu możliwa jest zmiana parametrów radia. Za pomocą przycisków " " i " " wybiera się parametr (wybrana wartość jest wyświetlana na czerwono). Za pomocą przycisków " " I " ",można zmienić wartość wybranego parametru (przytrzymanie przycisku powoduje szybką zmianę wartości). Numer stacji Częstotliwosc stacji Poziom głośności 31

32 12.2 Odtwarzacz MP3 Odtwarzacz MP3 odgrywa utwory umieszczone na karcie MMC. Karta MMC znajduje się w gnieździe umieszczonym na koronie wanny. Pliki MP3 powinny być umieszczone w głównym katalogu karty MMC. Maksymalna liczba plików wynosi 254. Większa liczba plików może spowodować nieprawidłowe działanie odtwarzacza. Odtwarzacz poprawnie odczytuje karty MMC z systemem plików FAT16 z tablicą partycji lub bez i pojemności do 2GB. Wraz z systemem dostarczana jest karta MMC zawierająca przykładowe pliki. Na karcie można zapisywać i usuwać pliki przy pomocy komputera wyposażonego w czytnik kart MMC. Odtwarzacz odgrywa poprawnie pliki MP3 o następujących parametrach: - Maksymalna częstotliwość próbkowania (sample rate): 48 khz. - Maksymalna prędkość strumienia bitów (bitstream): 192 kbits/s. Odtwarzacz może odgrywać także pliki o zmiennej prędkości strumienia Obsługa KROK 1 Za pomocą przycisków " " I " " wybierać z menu funkcję odtwarzacza MP3. Następnie zatwierdzić ją wciskając dwa razy przycisk Set. Poziom głośności Barwa dźwięku Rodzaj dźwięku KROK 2 W menu ustawień radia można zmienić poziom głośności, barwę dźwięku oraz rodzaj dźwięku. Regulacja głośności i ustawianie parametrów, przebiega w ten sam spodób jak w przypadku odbiornika radiowego. 32 Poziom głośności Odtwarzany utwór Liczba utworów

33 Wymiana karty pamieci Czytnik kart pamięci zamontowany jest na rancie wanny. Aby wyjąć kartę z czytnika należy: KROK 1 Zdjąć zaślepkę z czytnika. KROK 2 Wcisnąć delikatnie kartę pamięci a następnie wolno oddalać palec. POLSKI KROK 3 Wyjąć kartę pamięci. Aby zamontować kartę pamięci należy wsunąć kartę do gniazda czytnika do wyczuwalnego oporu. 33

34 13. Pilot zdalnego sterowania. System Victory SPA może być wyposażony w pilot zdalnego sterowania. Są cztery rodzaje pilotów zdalnego sterowania, różniące się zakresem obsługiwanych funkcji. Może się zdarzyć, że pilot ma możliwość obsługi funkcji, które nie występują w systemie. Większość przycisków na pilocie, odpowiada przyciskom na panelu sterującym. Poniżej opisane są przyciski pilota, które nie występują na panelu sterującym. - przycisk odpowiada przyciskowi na panelu sterującym. - wciśnięcie przycisku włącza/wyłącza masaż pleców. - kolejne wciśnięcia przycisku włączają radio, włączają odtwarzacz MP3 i wyłączają odtwarzacz. - wciśniecie przycisku włącza/wyłącza pulsacyjny masaż powietrzny. 34

35 CO ZROBIC GDY... W przypadku wystąpienia nieprawidłowości w funkcjonowaniu wanny, należy przed zgłoszeniem awarii sprawdzić: Opis usterki Nie działają funkcje wybierane z pulpitu sterowania. Nie działają funkcje wybierane z pulpitu sterowania pomimo prawidłowego poziomu wody w wannie. Sposób naprawy Należy sprawdzić poziom wody w wannie (podnieść poziom wody). Należy wyregulować czujnik poziomu wody. Nie działa lampa oświetlenia podwodnego. Korek spustu nie zapewnia szczelności lub nie daje się otworzyć 1. Należy wymienić żarówkę lampy oświetlenia podwodnego. 2. Należy wymienić bezpiecznik transformatora lampy oświetlenia podwodnego. Wyregulować długość trzpienia korka spustu. POLSKI Podczas kąpieli wytwarza się piana. Powierzchnia wanny jest zarysowana. Należy ponownie wypłukać wannę po wcześniejszej dezynfekcji. Nie należy stosować podczas kąpieli masażowej środków pieniących. Należy przeprowadzić konserwację powierzchni akrylowej (zgodnie z instrukcją). W przypadku wystąpienia problemów lub wątpliwości należy skontaktować się z działem serwisu TECHNIC Industry. 35

36 1. Ustawianie czujnika poziomu wody. Uwaga! Czujnik poziomu wody ustawiany jest fabrycznie. Nie należy regulować go bez potrzeby. Czujnik poziomu wody zamontowany jest po zewnętrznej stronie wanny pod jej koroną. Dostęp możliwy jest po zdjęciu panela maskującego. Do wanny napuszczamy wodę do momentu gdy jej poziom zrówna się z poziomem zamontowania czujnika. Następnie przy pomocy śrubokrętu należy bardzo wolno obrać wkręt (patrz rysunek) aż do momentu zapalenia się diody. Zaświecenie diody oznacza poprawne ustawienie sensora. Następnie należy spuścić wodę. Gdy poziom wody będzie niższy od poziomu zamontowania czujnika - dioda zgaśnie. Analogicznie ustawia się czujnik poziomu płynu dezynfekcyjnego. Zamontowany jest on na zbiorniczku płynu dezynfekcyjnego. 2. Wymiana bezpiecznika transformatora lampy W przypadku przepalenia bezpiecznika transformatora lampy, celem jego wymiany należy: 1. Odłączyć zasilanie wanny 2. Zdemontować pokrywę skrzynki transformatora 3. Wymienić bezpiecznik T250mA 4. Zamontować pokrywę skrzynki transformatora 5. Włączyć zasilanie wanny bezpiecznik T250mA 3. Resetowanie wyłącznika bezpieczeństwa podgrzewacza wody W przypadku rozłączenia obwodu zasilania grzałki przez wyłącznik bezpieczeństwa, należy: 1. Odłączyć zasilanie wanny 2. Odkręcić zaślepke zabezpieczającą przycisku Reset 3. Wcisnąć przycisk Reset 4. Nakręcić zaślepkę zabezpieczającą 5. Włączyć zasilanie wanny zaślepka zabezpieczająca przycisk Reset 36

37 4. Wymiana baterii pilota zdalnego sterowania bateria CR2032 Pilot zdalnego sterowania wyposażony jest w baterię o napięciu 3V i symbolu CR2032. W celu wymiany baterii należy: 1. Wyjąć zaślepki (stopki) z tylnej części korpusu pilota 2. Wykręcić śrubki łączące korpus pilota (zdjęcie przedstawia widok rozmontowanego pilota) 3. Wymienić baterię 4. Złożyć obie części korpusu pilota i skręcić śrubkami 5. Założyć zaślepki tylnej części korpusu Uwaga! Zwrócić uwagę na właściwe ułożenie uszczelki, aby zachować wodoszczelność pilota.
