Droga ekspresowa S7 na odcinku Olsztynek- Nidzica

Transkrypt

1 Zadanie współfinansowane z Funduszu Spójności, w ramach Projektu: Wsparcie GDDKiA w procesie przygotowania projektów współfinansowanych z funduszy europejskich w perspektywie budżetowej Droga ekspresowa S7 na odcinku Olsztynek- Nidzica PRZYGOTOWYWANIE I ZARZĄDZANIE PROGRAMEM PILOTAŻOWYM SYSTEMU ZAPROJEKTUJ I ZBUDUJ ZAMÓWIENIE NR 1 - UMOWA NR 2006/PL/16/C/PA/003-I-1 ZADANIE 2 ZAPROJEKTOWANIE I BUDOWA DROGI EKSPRESOWEJ S7 NA ODCINKU OLSZTYNEK NIDZICA WRAZ Z OBWODNICĄ OLSZTYNKA W CIĄGU DROGI KRAJOWEJ NR 51 RAPORT ZAMKNIĘCIA ZADANIA (AKTUALIZACJA RAPORTU KOŃCOWEGO DO DNIA WYDANIA ŚWIADECTWA WYKONANIA) dla Zadania 2 objętego Modułem I POLSKA Przygotowano dla: Generalna Dyrekcja Dróg Krajowych i Autostrad Olsztynek, marzec 2014

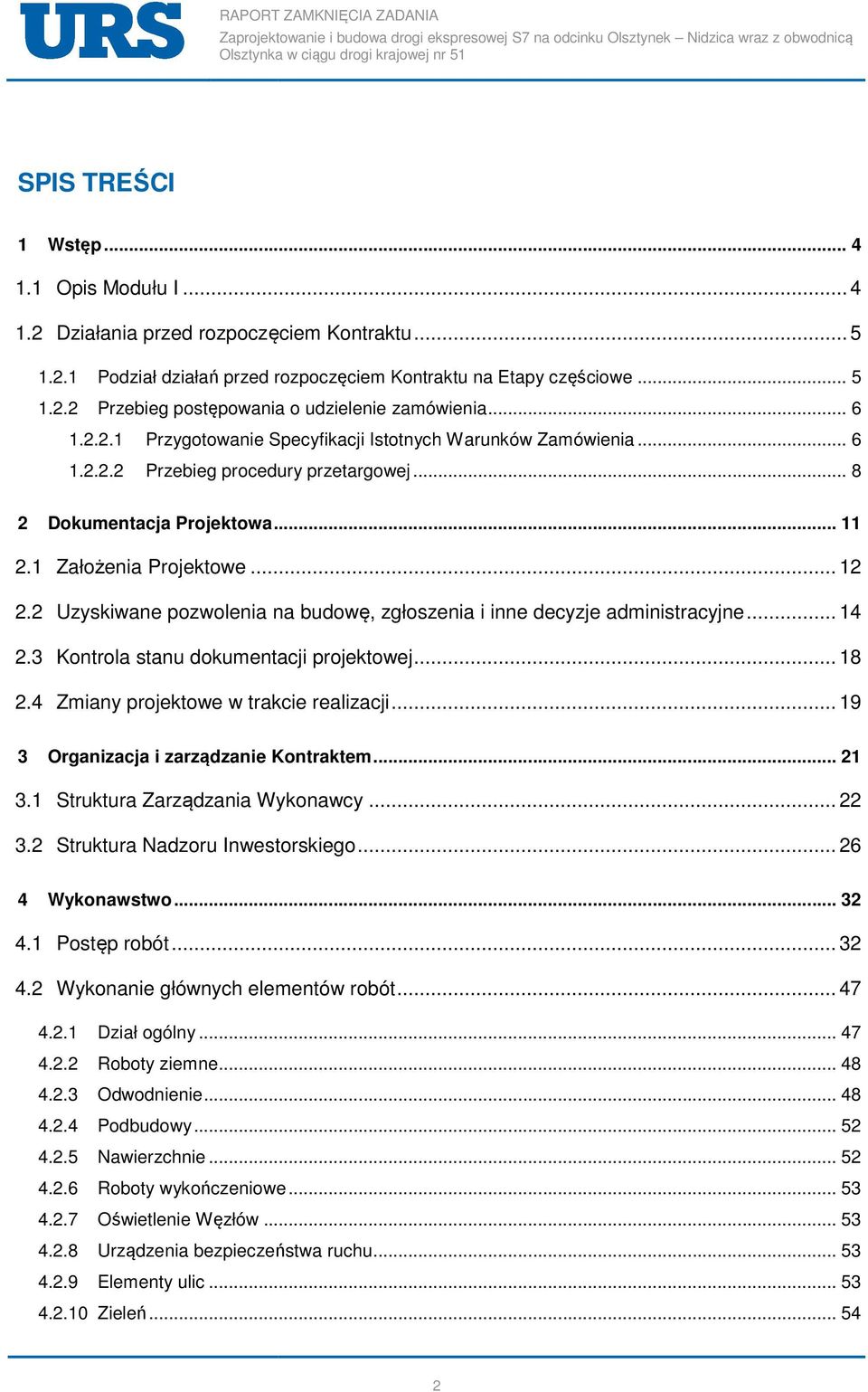

2 SPIS TREŚCI 1 Wstęp Opis Modułu I Działania przed rozpoczęciem Kontraktu Podział działań przed rozpoczęciem Kontraktu na Etapy częściowe Przebieg postępowania powania o udzielenie zamówienia Przygotowanie Specyfikacji Istotnych Warunków Zamówienia Przebieg procedury przetargowej Dokumentacja Projektowa Założenia Projektowe Uzyskiwane pozwolenia na budowę, zgłoszenia i inne decyzje administracyjne Kontrola stanu dokumentacji projektowej Zmiany projektowe w trakcie realizacji Organizacja i zarządzanie Kontraktem Struktura Zarządzania Wykonawcy Struktura Nadzoru Inwestorskiego Wykonawstwo Postęp robót Wykonanie głównych elementów robót Dział ogólny Roboty ziemne Odwodnienie Podbudowy Nawierzchnie Roboty wykończeniowe Oświetlenie Węzłów Urządzenia bezpieczeństwa ruchu Elementy ulic Zieleń

3 MOP Remont istniejących odcinków DK7 i DK Roboty w zakresie ochrony środowiska Uzyskana Jakość Robót Przyczyny wystąpienia wad Umowa na roboty budowlane i zmiany Czas trwania umowy na roboty budowlane Polecenia Zmiany Roszczenia Sprawy finansowe Zmiany Zaakceptowanej Kwoty Kontraktowej Analiza płatności W okresie realizacji robót W okresie zgłaszania wad Końcowe rozliczenie ilościowe wykonanych robót Uwagi i wnioski z przebiegu realizacji Kontraktu Dokumentacja Projektowa Warunki Kontraktu Ogólne i Szczegółowe Specyfikacje Techniczne Czas trwania umowy na roboty budowlane Technologia robót Rekomendacje na przyszłe podobne zadania Etap Zgłaszania Wad i Usterek Wydanie Świadectwa Wykonania

4 1 Wstęp 1.1 Opis Modułu I Moduł I będący pod nadzorem URS Polska Sp. z o.o. (poprzednio Scott Wilson Sp. z o.o.) pierwotnie, tj. zgodnie z Umową z dnia 18 stycznia 2008 r. przewidywał realizację dwóch Zadań: Zadanie # 1 Zaprojektowanie i budowa jezdni północnej obwodnicy Kobylanki, Morzyczyna i Zieleniewa w ciągu drogi krajowej nr 10 wraz z drogą wspomagającą odcinek Niedźwiedź - Zdunowo, zadanie zlokalizowane na obszarze Oddziału Generalnej Dyrekcji Dróg Krajowych i Autostrad w Szczecinie. Realizacja Zadania #1 została zawieszona po przeprowadzeniu działań związanych z Etapem IA, tj. po przygotowaniu Dokumentów Przetargowych (SIWZ). Przyczyną wstrzymania realizacji Zadania #1 był brak zapewnienia finansowania. Zadanie # 2 Zaprojektowanie i budowa drogi ekspresowej S7 na odcinku Olsztynek - Nidzica (km do km ) wraz z obwodnicą (km do km ), zadanie zlokalizowane na obszarze Oddziału Generalnej Dyrekcji Dróg Krajowych i Autostrad w Olsztynie. Zadanie #2 zostało skierowane do realizacji. W ramach Zadania # 2 przewidziano zaprojektowanie i wykonanie następujących zasadniczych robót budowlanych: wzmocnienie podłoża gruntowego dla uzyskania właściwych warunków posadowienia dróg, wykonanie robót ziemnych (zdjęcie warstwy gleby i humusu, wykonanie wykopów, budowa nasypów), rozbiórkę istniejących budynków i nawierzchni drogowych, budowę nowych konstrukcji nawierzchni, budowę systemu odwodnienia terenu a w tym urządzeń odwadniających korpus drogowy łącznie z budową przepustów, rowów, elementów kanalizacji deszczowej oraz zbiorników retencyjnych, budowę urządzeń ń bezpieczeństwa ruchu drogowego łącznie z oznakowaniem poziomym, pionowym, ekranami akustycznymi i ogrodzeniami, budowę obiektów mostowych (wiaduktów drogowych, mostów drogowych, przejazdów gospodarczych, przepustów ekologicznych i estakad drogowych), budowę dróg serwisowych, przebudowę drogi wojewódzkiej nr 537, dróg powiatowych i gminnych w związku z budową dróg ekspresowych, 4

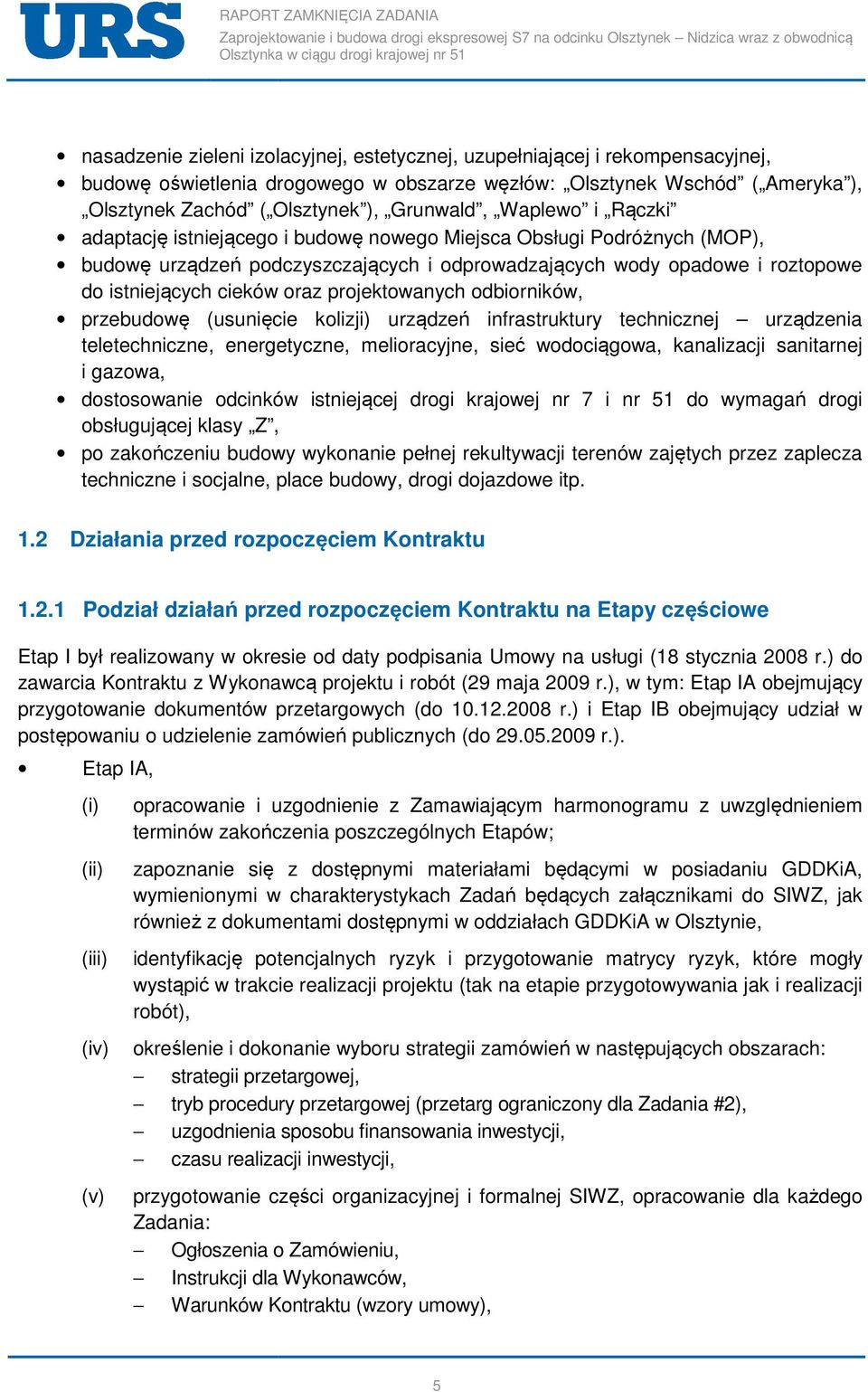

5 nasadzenie zieleni izolacyjnej, estetycznej, uzupełniającej i rekompensacyjnej, budowę oświetlenia drogowego w obszarze węzłów: Olsztynek Wschód ( Ameryka ), Olsztynek Zachód ( Olsztynek ), Grunwald, Waplewo i Rączki adaptację istniejącego i budowę nowego Miejsca Obsługi Podróżnych (MOP), budowę urządzeń podczyszczających i odprowadzających wody opadowe i roztopowe do istniejących cieków oraz projektowanych odbiorników, przebudowę (usunięcie kolizji) urządzeń infrastruktury technicznej urządzenia teletechniczne, energetyczne, melioracyjne, sieć wodociągowa, kanalizacji sanitarnej i gazowa, dostosowanie odcinków istniejącej drogi krajowej nr 7 i nr 51 do wymagań drogi obsługującej klasy Z, po zakończeniu budowy wykonanie pełnej rekultywacji terenów zajętych przez zaplecza techniczne i socjalne, place budowy, drogi dojazdowe itp. 1.2 Działania przed rozpoczęciem Kontraktu Podział działań przed rozpoczęciem ciem Kontraktu na Etapy częściowe Etap I był realizowany w okresie od daty podpisania Umowy na usługi (18 stycznia 2008 r.) do zawarcia Kontraktu z Wykonawcą projektu i robót (29 maja 2009 r.), w tym: Etap IA obejmujący przygotowanie dokumentów przetargowych (do r.) i Etap IB obejmujący udział w postępowaniu powaniu o udzielenie zamówień publicznych (do r.). Etap IA, (i) (ii) (iii) (iv) (v) opracowanie i uzgodnienie z Zamawiającym harmonogramu z uwzględnieniem terminów zakończenia poszczególnych Etapów; zapoznanie się z dostępnymi materiałami będącymi w posiadaniu GDDKiA, wymienionymi w charakterystykach Zadań będących załącznikami do SIWZ, jak również z dokumentami dostępnymi w oddziałach GDDKiA w Olsztynie, identyfikację potencjalnych ryzyk i przygotowanie matrycy ryzyk, które mogły wystąpić w trakcie realizacji projektu (tak na etapie przygotowywania jak i realizacji robót), określenie i dokonanie wyboru strategii zamówień w następujących obszarach: strategii przetargowej, tryb procedury przetargowej (przetarg ograniczony dla Zadania #2), uzgodnienia sposobu finansowania inwestycji, czasu realizacji inwestycji, przygotowanie części ci organizacyjnej i formalnej SIWZ, opracowanie dla każdego Zadania: Ogłoszenia o Zamówieniu, Instrukcji dla Wykonawców, Warunków Kontraktu (wzory umowy), 5

6 (vi) opracowanie Programu Funkcjonalno - Użytkowego (Wymagania Zamawiającego) zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnozamieszczenia użytkowego oraz Wykazu Cen i Wycenionych Wykazów. Etap IB, ogłoszenia o zamówieniu publicznym do momentu podpisania Umowy z wybranym Wykonawcą obejmujący udział w przeprowadzeniu postępowań o udzielenie zamówienia publicznego na poszczególne zadania objęte Modułem. od momentu Przebieg postępowania powania o udzielenie zamówienia Przygotowanie Specyfikacji Istotnych Warunków Zamówienia Dla Zadania #2 opracowano kompletne dokumenty przetargowe stanowiące Specyfikację Istotnych Warunków Zamówienia w rozumieniu ustawy z dnia 29 stycznia 2004 Prawo zamówień publicznych dla przeprowadzenia postępowania powania o zamówienie publiczne na zaprojektowanie i wykonanie robót budowlanych oraz ich późniejsze rozliczenie i odebranie. SIWZ zawierała uzgodnione z Zamawiającym i Oddziałem GDDKiA w Olsztynie następujące dokumenty: Tom I Instrukcja dla Wykonawców, Tom II Warunki Kontraktu (wzór umowy z Wykonawcą w oparciu o Warunki Kontraktu na urządzenia i budowę ę z projektowaniem dla urządzeń elektrycznych i mechanicznych oraz robót budowlanych i inżynieryjnych projektowanych przez Wykonawcę, wydanie polsko- angielskie 2000, tłumaczenie pierwszego wydania FIDIC 1999), Tom III Program funkcjonalno - użytkowy zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku, określającym zakres i formę dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Wymagania Zamawiającego wg FIDIC), Program funkcjonalno- -użytkowy został opracowywany w oparciu o przekazaną przez Zamawiającego decyzję lokalizacyjną i decyzję o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia. Program funkcjonalno - użytkowy określał wymagania Zamawiającego w stosunku do przedmiotu zamówienia, uwzględniając warunki narzucone przez decyzje administracyjne, wynikające z norm i przepisów związanych zanych i innych wytycznych przekazanych przez Zamawiającego w materiałach wyjściowych a także zawierał, w szczególności: (i) w zakresie warunków wykonania i odbioru robót budowlanych, wymagania dotyczące: 6

7 (a) konstrukcji dróg, obiektów inżynierskich i obiektów kubaturowych, określające wymagania techniczne i standardy wykonania poszczególnych obiektów a w szczególności wpływające na koszty użytkowania, trwałość i funkcjonalność, (b) instalacji i urządzeń obcych, określające w miarę ę posiadanych informacji wymagania narzucone przez gestorów sieci a także wytyczne przekazane przez Zamawiającego, (c) robót wykończeniowych, określające wymagania odnośnie standardu wykończenia (dotyczy to w szczególności ci obiektów inżynierskich, kubaturowych i technologicznych), (d) zagospodarowania terenu. (ii) W części ci informacyjnej (niektóre niżej wymienione informacje są także w części opisowej): (a) dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów; (b) przepisy prawne i normy związane zane z projektowaniem i wykonaniem zamierzenia budowlanego; (c) listę przepisów prawnych i norm związanych. (d) inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych, w zależności od stanu ich posiadania przez Zamawiającego: (iii) W zakresie projektowania wymagania dotyczące ce opracowania Dokumentów Wykonawcy, między innymi specyfikacje na: (a) projekt budowlany i wykonawczy, (b) opracowanie prawne, w tym materiały do wniosku o pozwolenie na budowę, materiały do pozwolenia na rozbiórkę; (c) opracowania geodezyjne, w tym mapa do celów projektowania dróg, założenie geodezyjnej osnowy realizacyjnej. Specyfikacje te uwzględniają wymagania zawarte w standardowych specyfikacjach na wykonanie dokumentacji projektowej używanych przez Zamawiającego. Tom IV Wykaz Cen (opis sposobu obliczenia ceny oferty i tabela elementów ryczałtowych). Realizacja poszczególnych elementów SIWZ dla Zadania #2 Zaprojektowanie i budowa drogi ekspresowej nr 7 na odcinku Olsztynek - Nidzica (km do km ) wraz z obwodnicą (km do km ) były przebiegała następująco: 7

8 L.p. Wyszczególnienie Stan i data wykonania opracowania Ogłoszenie o zamówieniu i wniosek 1 o dopuszczenia do postępowania w przetargu ograniczonym 2 Tom I Instrukcja dla Wykonawców 3 Tom II Warunki Kontraktu Tom III Program funkcjonalno - 4 użytkowy 5 Tom IV Wykaz Cen 6 Skompletowanie SIWZ 7 Wycenione Wykazy Opracowane i przekazane Zamawiającemu do ostatecznej akceptacji Ogłoszenie o przetargu zostało opublikowane Opracowana i przekazana Zamawiającemu do ostatecznej akceptacji Opracowane i przekazane Zamawiającemu do ostatecznej akceptacji Opracowany i przekazany Zamawiającemu do ostatecznej akceptacji Opracowany i przekazany Zamawiającemu do ostatecznej akceptacji Protokół przekazania SIWZ Protokół przekazania Przebieg procedury przetargowej W przedmiotowym postępowaniu powaniu w dniu r. zostało opublikowane ogłoszenie o zamówieniu (Dz. U: 2008/S ) z zaproszeniem Wykonawców do składania wniosków o dopuszczenie do udziału w postępowaniu. W dniu r. wpłynęło 6 wniosków o dopuszczenie do udziału u w zamówieniu: 1. Konsorcjum: Budimex Dromex S.A. (lider) Arcadis Profil Sp. z o.o. 2. Konsorcjum: Strabag Sp. z o.o. (lider) Transprojekt Gdański Sp. z o.o. 3. Konsorcjum: Przedsiębiorstwo Budowy Dróg i Mostów Sp. z o.o. (lider) Przedsiębiorstwo Usług Technicznych INTERCOR Sp. z o.o. Mosty Katowice Sp. z o.o. ERBEDIM Sp. z o.o. 4. MSF Moniz Da Maia, Serra & Fortunato Empreiteiros S.A. Portugalia 5. Konsorcjum: Mostostal Warszawa S.A. (lider) Pont-Projekt Projekt Sp. z o.o. 6. Konsorcjum: Sando Budownictwo Polska Sp. z o. o. (lider) 8

9 Construcciones Sanchez Dominguez-Sando S.A. Hiszpania Energopol Szczecin S.A. Wakoz Sp. z o.o. Europrojekt Gdańsk Sp. z o.o. W tym czasie SIWZ była zaawansowana w takim stopniu aby Wykonawcom, dopuszczonym do udziału w postępowaniu, powaniu, można było przekazać SIWZ bezpośrednio po ich wyłonieniu z uwzględnieniem okresu na ewentualne protesty lub odwołania tj. około 31 października 2008 r. Nowelizacja Pzp spowodowała konieczność wprowadzenia zmian w trakcie ostatniej fazy przygotowania SIWZ w części dotyczącej Instrukcji dla Wykonawców, wzoru umowy i Programu Funkcjonalno-Użytkowego. Konsultant w porozumieniu z Zamawiającym wprowadził niezbędne zmiany i uaktualnił SIWZ, przekazując jego ostateczną wersję Zamawiającemu, w dniu 10 grudnia 2008 r. W dniu r. pięciu Oferentom zostało przekazane zaproszenie do składania ofert, wraz z dokumentacją przetargową (SIWZ). W trakcie opracowywania ofert Wykonawcy zgłosili 205 pytań i wniosków o zmianę postanowień SIWZ, w szczególności dotyczących: Tomu I - Instrukcja dla Wykonawców - 4 sprawy Tomu II - Warunki Kontraktu - 45 spraw, Tomu III - Program funkcjonalno - użytkowy sprawy, Tom IV - Wykaz Cen - 13 spraw. W wyniku rozpatrzenia zadanych pytań i wniosków, Zamawiający wprowadził następujące modyfikacje SIWZ: 1. Wydłużenia Czasu na ukończenie Projektu budowlanego z 7 do 10 miesięcy, 2. Wymagań w stosunku do podwykonawców (trzy modyfikacje), 3. Obowiązkowej pisemnej formy zmian w zakresie zwiększenia Zaakceptowanej Kwoty Kontraktowej i przedłużenia Czasu na Ukończenie, 4. Kilometrażu określającego położenie MOP kat. I, 5. Terminarza przedkładania wniosków o uzyskiwanie zezwoleń na prowadzenie prac, 6. Zwiększenia kwoty franszyzy przy ubezpieczaniu robót do złotych, 7. Warunków zmiany umowy, 8. Zmniejszenia wysokości ubezpieczenia od skutków błędów projektowych z 10% do 3% Zaakceptowanej Kwoty Kontraktowej. 9

10 Pierwotny termin złożenia ofert wyznaczono na dzień , jednak termin ten uległ przesunięciu na dzień r. W w/w dniu wpłynęły następujące oferty: Numer oferty Nazwa (firma) i adres wykonawcy Konsorcjum: Sando Budownictwo Polska Sp. z o. o. (lider) Construcciones Sanchez Dominguez-Sando S.A. Hiszpania, Energopol Szczecin S.A. Wakoz Sp. z o.o. Europrojekt Gdańsk Sp. z o.o. Konsorcjum Mostostal Warszawa S.A. (lider) Pont-Projekt Projekt Sp. z o.o. Konsorcjum: Budimex Dromex S.A. (lider) Arcadis Profil Sp. z o.o. Konsorcjum: Strabag Sp. z o.o. (lider) Transprojekt Gdański Sp. z o.o. MSF Moniz Da Maia, Serra & Fortunato Empreiteiros S.A., Portugalia Cena ,69 PLN ,07 PLN ,00 PLN ,61 PLN ,05 PLN Po etapie ocenie złożonych onych ofert, w dniu 10 kwietnia 2009 roku Zamawiający powiadomił uczestników postępowania powania o wyborze najkorzystniejszej oferty złożonej onej przez Konsorcjum: Sando Budownictwo Polska Sp. z o. o. (lider) Construcciones Sanchez Dominguez-Sando S.A. Hiszpania, Energopol Szczecin S.A. Wakoz Sp. z o.o. Europrojekt Gdańsk Sp. z o.o. Po przeprowadzeniu z wynikiem pozytywnym kontroli uprzedniej przez Urząd Zamówień Publicznych, w dniu 29 maja 2009 roku została podpisana Umowa pomiędzy Generalną Dyrekcją Dróg Krajowych i Autostrad i wybranym Wykonawcą. Podpisanie w/w Umowy było ostatnim etapem wyboru Wykonawcy. 10

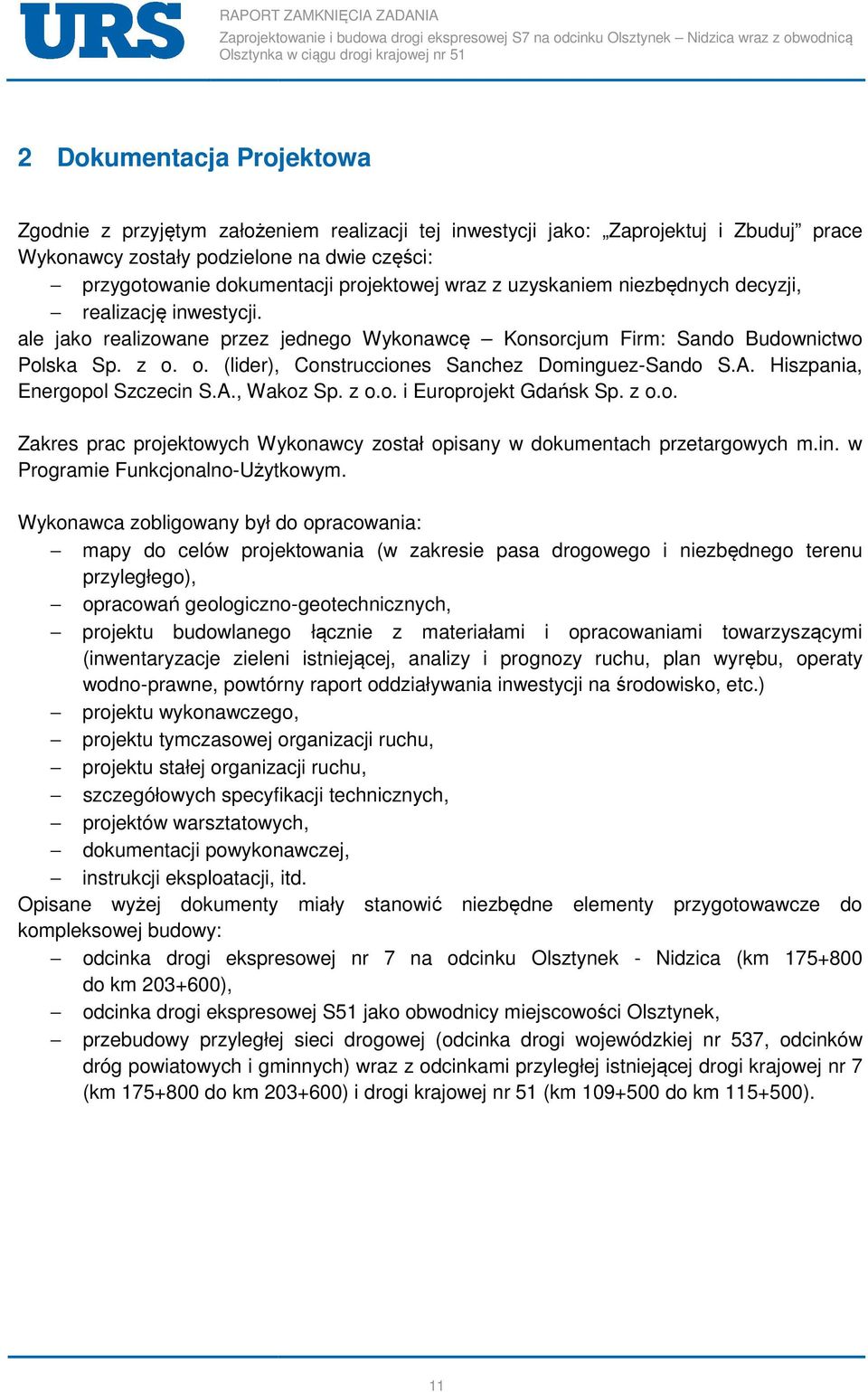

11 2 Dokumentacja Projektowa Zgodnie z przyjętym założeniem realizacji tej inwestycji jako: Zaprojektuj i Zbuduj prace Wykonawcy zostały podzielone na dwie części: przygotowanie dokumentacji projektowej wraz z uzyskaniem niezbędnych decyzji, realizację inwestycji. ale jako realizowane przez jednego Wykonawcę Konsorcjum Firm: Sando Budownictwo Polska Sp. z o. o. (lider), Construcciones Sanchez Dominguez-Sando S.A. Hiszpania, Energopol Szczecin S.A., Wakoz Sp. z o.o. i Europrojekt Gdańsk Sp. z o.o. Zakres prac projektowych Wykonawcy został opisany w dokumentach przetargowych m.in. w Programie Funkcjonalno-Użytkowym. Wykonawca zobligowany był do opracowania: mapy do celów projektowania (w zakresie pasa drogowego i niezbędnego terenu przyległego), opracowań geologiczno-geotechnicznych, projektu budowlanego łącznie z materiałami i opracowaniami towarzyszącymi (inwentaryzacje zieleni istniejącej, j, analizy i prognozy ruchu, plan wyrębu, operaty wodno-prawne, powtórny raport oddziaływania inwestycji na środowisko, etc.) projektu wykonawczego, projektu tymczasowej organizacji ruchu, projektu stałej organizacji ruchu, szczegółowych specyfikacji technicznych, projektów warsztatowych, dokumentacji powykonawczej, instrukcji eksploatacji, itd. Opisane wyżej dokumenty miały stanowić niezbędne elementy przygotowawcze do kompleksowej budowy: odcinka drogi ekspresowej nr 7 na odcinku Olsztynek - Nidzica (km do km ), odcinka drogi ekspresowej S51 jako obwodnicy miejscowości ci Olsztynek, przebudowy przyległej sieci drogowej (odcinka drogi wojewódzkiej nr 537, odcinków dróg powiatowych i gminnych) wraz z odcinkami przyległej istniejącej drogi krajowej nr 7 (km do km ) i drogi krajowej nr 51 (km do km ). 11

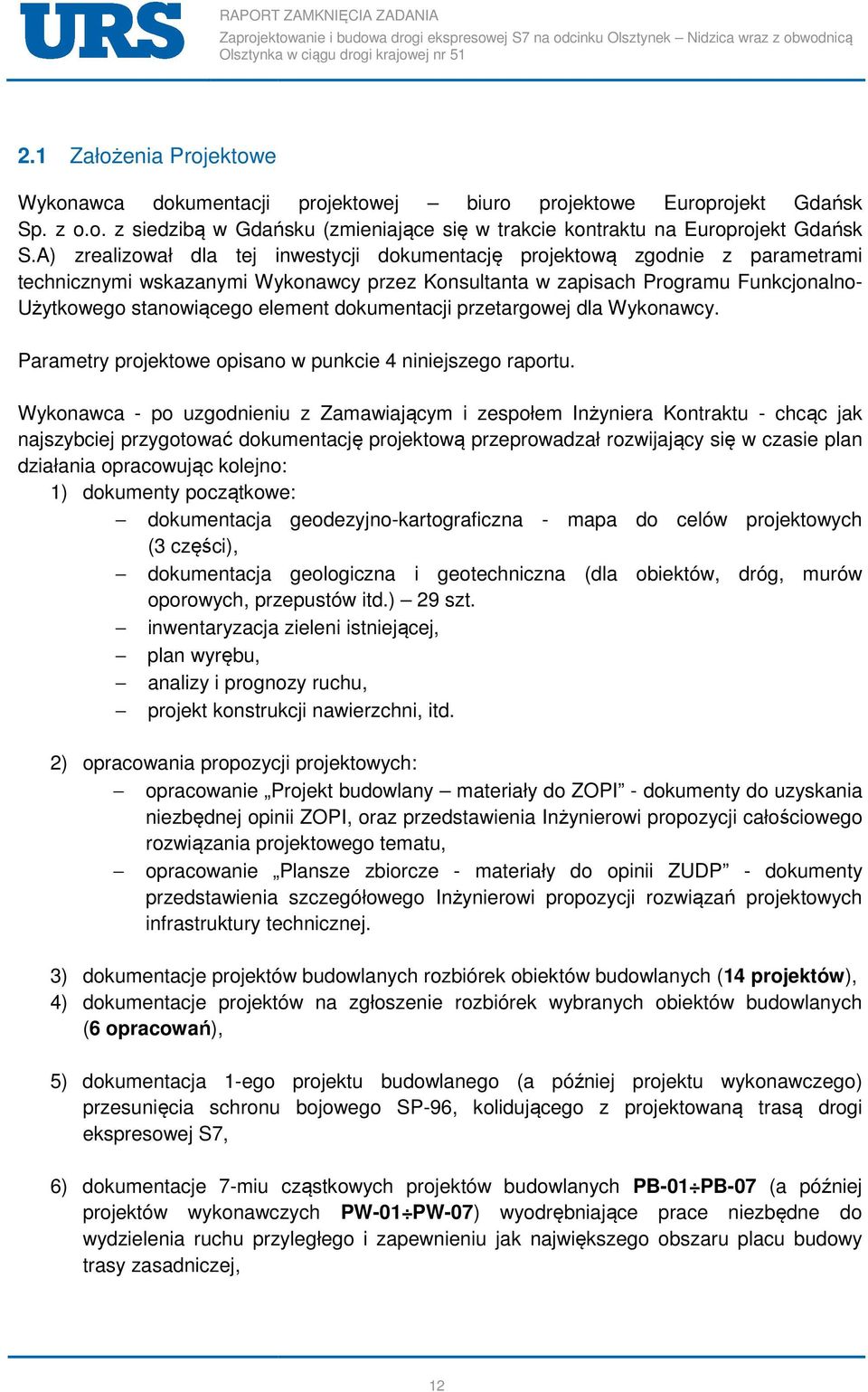

12 2.1 Założenia Projektowe Wykonawca dokumentacji projektowej biuro projektowe Europrojekt Gdańsk Sp. z o.o. z siedzibą w Gdańsku (zmieniające się w trakcie kontraktu na Europrojekt Gdańsk S.A) zrealizował dla tej inwestycji dokumentację projektową zgodnie z parametrami technicznymi wskazanymi Wykonawcy przez Konsultanta w zapisach Programu Funkcjonalnoent dokumentacji przetargowej dla Wykonawcy. Parametry projektowe opisano w punkcie 4 niniejszego raportu. Użytkowego stanowiącego element Wykonawca - po uzgodnieniu z Zamawiającym i zespołem Inżyniera Kontraktu - chcąc jak najszybciej przygotować dokumentację projektową przeprowadzał rozwijający się w czasie plan działania opracowując kolejno: 1) dokumenty początkowe: dokumentacja geodezyjno-kartograficzna - mapa do celów projektowych (3 części), dokumentacja geologiczna i geotechniczna (dla obiektów, dróg, murów oporowych, przepustów itd.) 29 szt. inwentaryzacja zieleni istniejącej, plan wyrębu, analizy i prognozy ruchu, projekt konstrukcji nawierzchni, itd. 2) opracowania propozycji projektowych: opracowanie Projekt budowlany materiały do ZOPI - dokumenty do uzyskania niezbędnej opinii ZOPI, oraz przedstawienia Inżynierowi propozycji całościowego rozwiązania zania projektowego tematu, opracowanie Plansze zbiorcze - materiały do opinii ZUDP - dokumenty przedstawienia szczegółowego Inżynierowi propozycji rozwiązań projektowych infrastruktury technicznej. 3) dokumentacje projektów budowlanych rozbiórek obiektów budowlanych (14 projektów), 4) dokumentacje projektów na zgłoszenie rozbiórek wybranych obiektów budowlanych (6 opracowań), 5) dokumentacja 1-ego projektu budowlanego (a później projektu wykonawczego) przesunięcia schronu bojowego SP-96, kolidującego z projektowaną trasą drogi ekspresowej S7, 6) dokumentacje 7-miu cząstkowych projektów budowlanych PB-01 PB-0projektów wykonawczych PW-01 PW-07) wyodrębniające prace niezbędne do (a później wydzielenia ruchu przyległego i zapewnieniu jak największego obszaru placu budowy trasy zasadniczej, 12

13 7) dokumentacje 10-ciu projektów budowlanych branżowych PB-08 PB-17 (a później projektów wykonawczych) odrębnie opracowujące ce poszczególne branże infrastruktury technicznej kolidujące z zasadniczą trasą dróg ekspresowych S7 i S51 obejmujące: przebudowę ę odcinka kanalizacji sanitarnej, przebudowę ę odcinków kanalizacji deszczowych, przebudowę ę i budowę odcinków wodociągów, przebudowę ę urządzeń melioracyjnych, przebudowę ę sieci telekomunikacyjnej, przebudowę ę gazociągów przesyłowych wysokiego i średniego ciśnienia, przebudowę ę sieci energetycznych średniego i niskiego napięcia, przebudowę ę odcinka energetycznej linii napowietrznej WN; 8) operaty wodno-prawne w celu uzyskania pozwoleń wodno-prawnych, 9) dokumentacje kolejnych 17-tu cząstkowych projektów budowlanych PB-18 PB-34 (a później projektów wykonawczych) dzielące zakres robót zasadniczych na krótkie odcinki zawierające 1-2 obiekty inżynierskie i dojazdy do nich; 10) dokumentacja 1-ego projektu budowlanego łącznego PB-35 wraz z powtórnym Raportem Oddziaływania na Środowisko, (później odpowiedni projekt wykonawczy PW-35); 11) dokumentacje kolejnych dwóch projektów budowlanych branżowych PB-36 (dodatkowy odc. przebudowy wodociągu) i PB-39 (dodatkowy odc. przebudowy kabla telekomunikacyjnego), potem odpowiednie projekty wykonawcze PW-36 i PW-39); 12) dokumentacja projektu budowlanego PB-37 jako dokumentacji na Zezwolenie na Realizację Inwestycji Drogowej wybranych prac wykraczających poza zakres pasa drogowego ustalonego decyzjami lokalizacyjnymi dla tego zadania - szczególnie dotyczący urządzeń ń infrastruktury energetycznej i gazowej; (potem odpowiedni projekt wykonawczy PW-37); 13) dokumentacja odrębnego projektu budowlanego cząstkowego PB-40 uwzględniającego tymczasowe włączenie drogi ekspresowej S7 od strony Nidzicy (potem odpowiedni projekt wykonawczy PW-40); 14) dokumentacja materiałów do zgłoszenia MDZ-38 dotycząca ca przebudowy istniejących odcinków drogi krajowej nr 7 i nr 51 przyległych do przebiegu nowych odcinków dróg ekspresowych S7 i S51 (potem odpowiedni projekt wykonawczy PW-38); 15) dokumentacje projektów wykonawczych docelowej organizacji ruchu (z podziałem na 3 zakresy wg projektów PW-35, PW-38 i PW-40), 16) dokumentacja projektu wykonawczego projektowanej zieleni dla całej inwestycji, 13

14 17) dokumentacje projektów warsztatowych: projekt warsztatowy pt. Lokalizacja barier ochronnych, projekt warsztatowy pt. Ekrany akustyczne E06, E07, E08 i E09 załączniki do poszczególnych projektów wykonawczych docelowej organizacji ruchu przedstawiających: zestawienia tablic drogowych typu E i tablic zbiorczych typu D, szczegółowych dokumentacji bramownic, szczegółowych dokumentacji wysięgników, szczegółowych dokumentacji konstrukcji wsporczych. 18) dokumentacje szczegółowych specyfikacji technicznych (łącznie 135 szt.): specyfikacji drogowych (56 szt.), specyfikacji mostowych (48 szt.), specyfikacji branżowych (13 szt.), specyfikacji budowlanych i instalacyjnych (18szt.), 19) dokumentacja Instrukcje eksploatacji (6szt.); 20) dokumentacja powykonawcza. 2.2 Uzyskiwane pozwolenia na budowę, zgłoszenia i inne decyzje administracyjne Wykonawca występował z dokumentami zweryfikowanymi przez Inżyniera do Warmińsko - Mazurskiego Urzędu Wojewódzkiego, uzyskując (przy wsparciu Zamawiającego) następujące decyzje administracyjne: 36 decyzji o pozwoleniu na budowę, 3 postanowienia prostujące wybrane zapisy decyzji o pozwoleniu na budowę (dot. projektów PB-06, PB-07, PB-23), 3 przyjęcia zgłoszeń zamiaru wykonywania robót budowlanych nie wymagających pozwolenia na budowę dotyczące: projektów rozbiórek 6-ciu obiektów podlegających zgłoszeniu, projektu przebudowy urządzeń melioracyjnych, projektu przebudowy odcinków dróg istniejących dróg krajowych nr 7 i nr 51 (MDZw punkcie 2.4 Raportu), 38), 6 decyzji o zmianach pozwolenia na budowę (szczegółowo opisane 1 decyzja o uzyskaniu Zezwolenia na Realizację Inwestycji Drogowej. 14

15 Szczegółowe zestawienie przedstawia poniższa tabela: Lp. Projekt budowlany dla obiektu/odcinka Nr projektu Data uzyskania decyzji Nr decyzji Uzyskane decyzje o pozwoleniu na budowę Budowa przejścia ekologicznego PE-4 wraz z odcinkiem drogi serwisowej DS-18. Budowa odcinka drogi serwisowej DS-18 od km 1+610,00 do km 2+720,51. PB r. Nid/24/10 PB r. Nid/23/10 3. Przesunięcie schronu bojowego SP-96. OI-01-SB - SP r. Onk/21/ Rozbiórki 13-tu budynków mieszkalnych i gospodarczych. Rozbiórka budynku gospodarczego w m. Ameryka Budowa wiaduktu drogowego WD-8 wraz z dojazdami. Budowa estakad drogowych ED-1L i ED-1P wraz z dojazdami. Budowa wiaduktu WD-12 wraz z dojazdami. Budowa drogi gminnej DG-1.1 wraz z wiaduktem drogowym WD-1D. Budowa drogi gminnej DG-1 wraz z wiaduktem drogowym WD-5. OI-PR r. Onk/22/10 OI-PR r. Onk/28/10 PB r. Onk/34/10 PB r. Onk/36/10 PB r. Nid/39/10 PB r. Onk/42/10 PB r. Onk/43/ Budowa węzła Waplewo. PB r. Onk/63/ Przebudowa kanalizacji sanitarnej tłocznej. Budowa wiaduktu drogowego WD-1B wraz z dojazdami. Przebudowa kanalizacji sanitarnej grawitacyjnej. Budowa wiaduktu WD-6 i przejścia ekologicznego ED2+PE wraz z drogami dojazdowymi do tych obiektów i przepustami oraz elementami kanalizacji deszczowej odwodnienia drogi. Przebudowa odcinków sieci wodociągowej oraz budowa przyłącza wodociągowego do miejsca obsługi podróżnych. Przebudowa gazociągu średniego ciśnienia 110PE. PB r. Onk/65/10 PB r. Onk/66/10 PB r. Onk/67/10 PB r. Onk/69/10 PB r. Onk/71/10 PB r. Onk/74/10 15

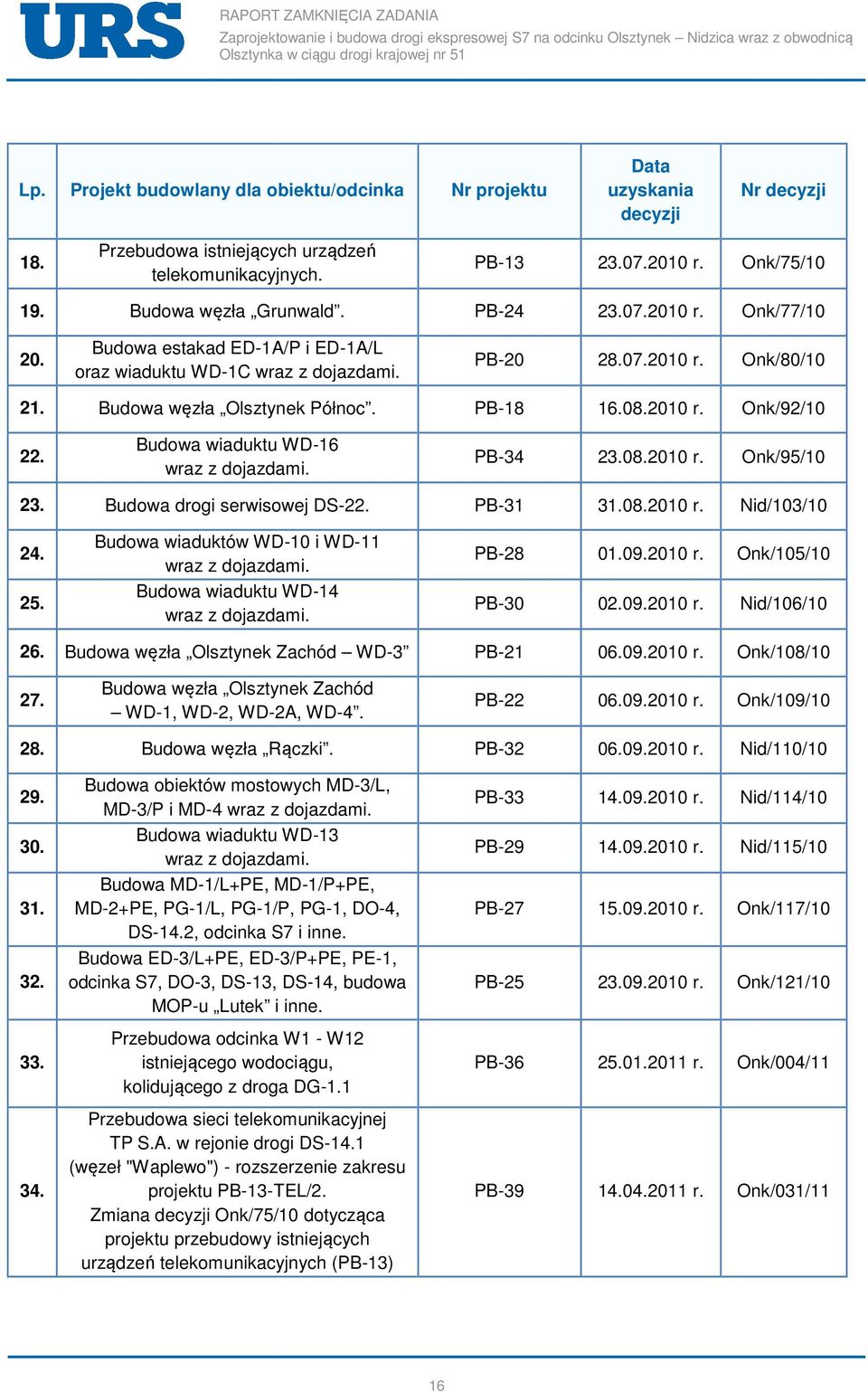

16 Lp. Projekt budowlany dla obiektu/odcinka Nr projektu Data uzyskania decyzji Nr decyzji 18. Przebudowa istniejących urządzeń telekomunikacyjnych. PB r. Onk/75/ Budowa węzła Grunwald. PB r. Onk/77/ Budowa estakad ED-1A/P i ED-1A/L oraz wiaduktu WD-1C wraz z dojazdami. PB r. Onk/80/ Budowa węzła Olsztynek Północ. PB r. Onk/92/ Budowa wiaduktu WD-16 wraz z dojazdami. PB r. Onk/95/ Budowa drogi serwisowej DS-22. PB r. Nid/103/ Budowa wiaduktów WD-10 i WD-11 wraz z dojazdami. Budowa wiaduktu WD-14 wraz z dojazdami. PB r. Onk/105/10 PB r. Nid/106/ Budowa węzła Olsztynek Zachód WD-3 PB r. Onk/108/ Budowa węzła Olsztynek Zachód WD-1, WD-2, WD-2A, WD-4. PB r. Onk/109/ Budowa węzła Rączki. PB r. Nid/110/ Budowa obiektów mostowych MD-3/L, MD-3/P i MD-4 wraz z dojazdami. Budowa wiaduktu WD-13 wraz z dojazdami. Budowa MD-1/L+PE, MD-1/P+PE, MD-2+PE, PG-1/L, PG-1/P, PG-1, DO-4, DS-14.2, odcinka S7 i inne. Budowa ED-3/L+PE, ED-3/P+PEodcinka S7, DO-3, DS-13, DS-14, budowa PE-1, MOP-u Lutek i inne. Przebudowa odcinka W1 - W12 istniejącego wodociągu, kolidującego z droga DG-1.1 Przebudowa sieci telekomunikacyjnej TP S.A. w rejonie drogi DS-14.1 (węzeł "Waplewo") - rozszerzenie zakresu projektu PB-13-TEL/2. Zmiana decyzji Onk/75/10 dotycząca projektu przebudowy istniejących urządzeń telekomunikacyjnych (PB-13) PB r. Nid/114/10 PB r. Nid/115/10 PB r. Onk/117/10 PB r. Onk/121/10 PB r. Onk/004/11 PB r. Onk/031/11 16

17 Lp. Projekt budowlany dla obiektu/odcinka Nr projektu Data uzyskania decyzji Nr decyzji Budowa drogi ekspresowej nr 7 na odcinku Olsztynek Nidzica wraz z obwodnicą Budowa połączenia drogi ekspresowej S7 z droga krajową nr 7 w okolicy m. Załuski PB r. Onk/043/11 PB Nid/014/12 Decyzja o uzyskaniu Zezwolenia na Realizację Inwestycji Drogowej 1. Budowa połączenia drogi ekspresową S7 z istniejącą drogą ą krajową nr 7 (decyzja o zezwoleniu na realizację inwestycji drogowej) PB r. 03/11 Decyzje o zmianach dotychczasowych pozwoleń na budowę 1. Budowa wiaduktu WD-12 wraz z dojazdami PB r. Nid/39/10 2. Budowa węzła Olsztynek Zachód WD-3 PB r. Onk/108/10 3. Budowa wiaduktu WD-6 i przejścia ekologicznego ED2+PE wraz z drogami dojazdowymi do tych obiektów i przepustami oraz elementami kanalizacji deszczowej odwodnienia drogi. PB r. Onk/69/10 4. Budowa MD-1/L+PE, MD-1/P+PE, MD-2+PE, PG-1/L, PG-1/P, PG-1, DO-4, DS-14.2, odcinka S7 i inne. PB r. Onk/117/10 5. Budowa obiektów mostowych MD-3/L, MD-3/P i MD-4 wraz z dojazdami. PB r. Nid/114/10 6. Przebudowa istniejących urządzeń telekomunikacyjnych. PB Onk/31/11 Uzyskano również występując do Marszałka Województwa Warmińsko-Mazurskiego w Olsztynie 5 decyzji wodno-prawnych: 3 decyzje dot. 3 części (podział roboczy całej realizacji) kompleksowo: na wykonanie obiektów na rzekach, przepustów na ciekach, niezbędnych przebudowań koryt rzek i rowów, ułożenia kanalizacji sanitarnej pod rowem leśnym, wykonania wylotów wód opadowych do wód powierzchniowych, lub rowów przydrożnych połączonych z ciekami powierzchniowymi, iowymi, wylotów do ziemi (zbiorników retencyjno-infiltacyjnych, rowów przydrożnych lub bloków rozsączających, itd. 1 decyzja dot. przebudowy urządzeń melioracji wodnych wraz z udzieleniem pozwolenia na odprowadzenie wód z przebudowanej sieci drenarskiej do rowów, 1 decyzja dot. przeprowadzenia kanalizacji teletechnicznej pod dnem 3 rzek (Jemiołówki, Marózki i Wkry) oraz pod dnem 2 rowów melioracyjnych, 17

18 oraz 1 decyzji o zmianie decyzji wodno-prawnej w zakresie zmiany rzędnej wylotu nr 6/III (dot. odc. III). Dodatkowo Zamawiający uzyskał postanowienie Regionalnego Dyrektora Ochrony Środowiska w Olsztynie uzgadniającego realizację całego przedsięwzięcia na podstawie opracowanego przez Wykonawcę Raportu z powtórnej oceny oddziaływania na środowisko. 2.3 Kontrola stanu dokumentacji projektowej Zgodnie z ideą systemu Zaprojektuj i Zbuduj zakres prac Nadzoru nad inwestycją był rozszerzony o cześć projektową. W ramach prac kontrolnych prowadzonych przez Zespół weryfikacyjny Inżyniera Kontraktu wszelkie Dokumenty Wykonawcy podlegały przeglądowi, zaopiniowaniu i zatwierdzeniu kompletności dostarczonej dokumentacji. Działanie takie było ważnym narzędziem Zamawiającego i Inżyniera Kontraktu dla celów: sprawdzenia poprawności przygotowywania przez Wykonawcę dokumentacji projektowej pod względem formalnym i technicznym, sprawdzania zgodności rozwiązań projektowych z zapisami obowiązującego Programu Funkcjonalno - Użytkowego oraz aktualnością wiedzy technicznej i przepisów, ciągłej kontroli prac Wykonawcy i monitorowania ew. problemów w trakcie trwania kontraktu. Inżynier Kontraktu wydał 340 opinii weryfikacyjnych dotyczących cych przeglądów dokumentacji projektowej, z czego: 89 opinii - w zakresie projektów budowlanych, 13 opinii - w zakresie projektów budowlanych zamiennych, 86 opinii - w zakresie projektów wykonawczych, 91 opinii - w zakresie szczegółowych specyfikacji technicznych, 13 opinii - w zakresie projektów warsztatowych, 48 opinii - w zakresie innych Dokumentów Wykonawcy. Wszystkie opinie weryfikacyjne były dostarczone Stronom Kontraktu w postaci elektronicznej i papierowej. Dodatkowo w celu intensyfikacji kontroli i częstych kontaktów z Projektantami (Wykonawcą) w początkowym okresie realizacji inwestycji odbywały się co 2-3 tygodnie - konferencje uzgadniające, spotkania techniczne i robocze. W późniejszym czasie tematy projektowe były omawiane na po comiesięcznych Radach Budowy, lub na bieżąco telefonicznie i mailowo pomiędzy Wykonawcą a Konsultantem ds. projektowania i Inżynierem Rezydentem (ze strony Inżyniera) a Kierownikiem iem Projektu ze strony Zamawiającego. 18

19 2.4 Zmiany projektowe w trakcie realizacji Podczas realizacji prac budowlanych konieczne było wprowadzenie określonych zmian projektowych do dokumentacji projektu budowlanego i wykonawczego. Zmiany te dotyczyły: 1) zmian istotnych rozwiązań projektowych z punktu widzenia zapisów art. 36a Ustawy Prawo Budowlane: zmiana szerokości kap chodnikowych na wybranych 6-ciu obiektach mostowych (WD-3, WD-6, WD-12, ED-2+PE, MD-2+PE, MD-4) wynikająca z nieuwzględnienia właściwej szerokości chodników, przy zastosowaniu określonych barier ochronnych i balustrad mostowych, zmiana sposobu przebiegu rurociągów dla kanalizacji dla znaków zmiennej treści w zakresie 5-ciu odcinków przebiegających pod rzekami i ciekami oraz rowami melioracyjnymi; Szczegółowe zestawienie decyzji o zmianach pozwolenia na budowę przedstawia poniższa tabela: Decyzje o zmianach dotychczasowych pozwoleń na budowę Lp. Projekt budowlany dla obiektu/odcinka Nr projektu Data uzyskania decyzji Nr decyzji 1. Budowa wiaduktu WD-12 wraz z dojazdami PB r. Nid/39/10 2. Budowa węzła Olsztynek Zachód WD-3 PB r. Onk/108/10 3. Budowa wiaduktu WD-6 i przejścia ekologicznego ED2+PE wraz z drogami dojazdowymi do tych obiektów i przepustami oraz elementami kanalizacji deszczowej odwodnienia drogi. PB r. Onk/69/10 4. Budowa MD-1/L+PE, MD-1/P+PE, MD-2+PE, PG-1/L, PG-1/P, PG-1, DO-4, DS-14.2, odcinka S7 i inne. PB r. Onk/117/10 5. Budowa obiektów mostowych MD-3/L, MD-3/P i MD-4 wraz z dojazdami. PB r. Nid/114/10 6. Przebudowa istniejących urządzeń telekomunikacyjnych. PB-13 PB-35a Onk/31/11 2) bardzo wielu zmian nieistotnych w zakresie rozwiązań projektowych z punktu widzenia zapisów art. 36a Ustawy Prawo Budowlane: zmiany wielu elementów geometrycznych dróg i obiektów, wynikające z np. pomyłek, rozbieżności elementów odcinków przyległych: 19

20 zmiany wynikające z potrzeby ujednoliceń rozwiązań projektowych w ramach całej inwestycji, zmiany dodanie/zmianę lokalizacji danych elementów infrastruktury sieci kanalizacji alizacji deszczowej w pasie drogowym przebiegów energetycznych kabli, zmiany lokalizacji nowych projektowanych zjazdów/dodanie dodanie odtworzeń zjazdów istniejących na poszczególne drogi przyległe, korekty niwelet dróg, rowów, ekranów akustycznych, korekt ukształtowania terenu w obszarach węzłów (makroniwelacja), korekty porządkujące różne braki i elementy geometryczne pominięte w dotychczasowej dokumentacji projektowej, korekty przebiegów wybranych instalacji technicznych, korekty rysunków wynikające z korekt zapisów szczegółowych specyfikacjach technicznych, zmiany wynikające z dynamicznego korygowania rozwiązań projektowych przez Wykonawcę ę jako autokorekty do przyjętych wcześniej rozwiązań, korekty zapisów przedmiarów robót opracowanych przez Wykonawcę a następnie autokorygowanych i uzupełnianych. Zespół weryfikacyjny Inżyniera Kontraktu analizował wszelkie propozycje zmian przedstawiane do przeglądu przez Wykonawcę, wskazywał błędy, polecał korekty i uzupełnienia, i ostatecznie wyrażał swoją akceptację (lub brak akceptacji) każdorazowo stosownym pismem opiniującym. Równocześnie weryfikował zgodność z zapisami kontraktowymi i kwestiami technicznymi oraz potencjalnymi możliwościami realizacyjnymi sprawdzanymi na Placu Budowy. 20

21 3 Organizacja i zarządzanie Kontraktem W poniższej tabeli zestawiono Uczestników Zadania 2: Tab. 3-1 Uczestnicy Zadania Beneficjent Generalna Dyrekcja Dróg Krajowych i Autostrad ul. Żelazna Warszawa tel Kierownik Projektu* Zamawiający Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Olsztynie Al. Warszawska Olsztyn Tel Hubert Kowalski / Roman Malicki Konsultant / Inżynier Kontraktu URS Polska Sp z o.o. (wcześniej: Scott Wilson Ltd. Sp. z o.o. / Scott Wilson Sp. z o.o.) ul. Rejtana Warszawa tel Inżynier Kontraktu* Rod Weeks / John Balfe / Włodzimierz Kiernożycki Inżynier Rezydent* Piotr Apolinarski / Krzysztof Kania Wykonawca Konsorcjum firm: Sando Budownictwo Polska Sp. z o.o. (lider) ul. Emilii Plater Warszawa Dyrektor Kontraktu / Przedstawiciel Wykonawcy* Ignacio Martin Herranz/ Przemysław Meller 21

22 Construcciones Sanchez Dominguez- Sando S.A. ul. Avda. Manoteras 46 bis, 6b Madryt Energopol Szczecin S.A. ul. Świętego Floriana 9/ Szczecin Wakoz Budownictwo S.A. w upadłości likwidacyjnej (wcześniej: Wakoz Sp. z o.o.) ul. Gen. Sikorskiego Luzino Europrojekt Gdańsk S.A. (wcześniej: Europrojekt Gdańsk Sp. z o.o.) ul. Nadwiślańska Gdańsk * - w trakcie realizacji Zadania następowały zmiany personalne na stanowiskach 3.1 Struktura Zarządzania Wykonawcy Realizacja robót kontraktowych wymagała od Wykonawcy przygotowania się pod względem kadrowym, sprzętowym i organizacyjnym. Strukturę Wykonawcy przedstawia poniższy schemat. 22

23 23

24 24

25 25

26 W celu przyspieszenia prac Wykonawca, po uprzednim uzyskaniu zgody Zamawiającego, podzlecił część robót niżej wymienionym Podwykonawcom: CZMUDA S.A., Olsztyn, ul. sokola 6C wdrażanie anie i utrzymanie tymczasowej organizacji ruchu; KELLER POLSKA Sp. z o.o., Ożarów Mazowiecki, ul. Poznańska wykonanie wzmocnienia gruntu na podjazdach do obiektów inżynieryjnych; WMPD Sp. z o.o., Olsztyn, Gutkowo 49 wykonanie nawierzchni bitumicznych; PUDIZ Sp. z o.o Olsztyn, ul. Jarocka 21 wykonanie zbiorników i przebudowa urządzeń drenarskich wraz z drogami technologicznymi, roboty wykończeniowe i elementy ulic; MENTOR CONSULTING Sp. z o.o Toruń, ul. Szosa Chełmińska , - wykonanie inwentaryzacji początkowej i końcowej stanu nawierzchni drogi krajowej nr 7 w rejonie projektowanej drogi S 7 od km do km 7+000, drogi krajowej nr 51 w rejonie projektowanej drogi S 51 od km do km oraz budynków i budowli położonych onych w odległości do 50 m od krawędzi jezdni mogących ulec uszkodzeniu w związku zku z realizacją Kontraktu; TTM Beata Hentosz - Warszawa, ul. Emilii Plater 53 humusowanie; TRASPOL Sp. z o.o. Warszawa, ul. Myśliborska 98E lok stabilizację gruntu na odcinkach: nowoprojektowanej DK 7 od km do km 7+00, na węźle Olsztynek- Zachód, łączącym cym drogę S7 z DK51, istniejącej DK7 od km do km ; Green Grass Company Sp. z o.o., Antoninów, ul. Masztowa 68, Głosków - wykonanie nasadzeń drzew, krzewów, pnączy, bylin oraz pielęgnację zieleni; Mostostal Rzeszów S.A. Ropczyce, ul. Przemysłowa 7 budowa i montaż ekranów akustycznych; GRAWIL Sp. z o.o, Włocławek, ul. Komunalna 7 wykonanie oznakowania poziomego docelowego; GIERA Znaki Drogowe owe Michał Giera, Krystyna Giera Sp. J., Jonkowo k/olsztyna, ul. Lipowa 49a - dostawa i montaż oznakowania pionowego docelowego, słupków prowadzących oraz znaków kilometrowych i hektometrowych, urządzeń bezpieczeństwa ruchu oraz urządzeń ń zabezpieczających ruch pieszy Okręgowego Przedsiębiorstwa Geodezyjno-Kartograficznego Sp. z o.o., Olsztyn ul. 1-go Maja 13 - prace geodezyjno-kartograficzne, Prace Wyburzeniowe i Minerskie EXPLOSIVE Piotr Bik, Hanna Bik s.c.., Gdańsk, Trakt Św. Wojciecha 336 wykonanie rozpoznania saperskiego, GEOPROJEKT-POZNAŃ Przedsiębiorstwo Geotechniczne i Geologiczne s.c., ul. Św. Szczepana 46 A, Poznań wykonanie dokumentacji geologiczno- geotechnicznej. 3.2 Struktura Nadzoru Inwestorskiego Realizacja Kontraktu ze względu na zróżnicowanie prac projektowych i robót budowlanych wymagała skoordynowanych działań zespołu Nadzoru. Nadzór brał udział w realizacji Kontraktu monitorując prace projektowe i prowadząc kontrolę zgodności wykonywanych robót z dokumentacją projektową ą i ST oraz wymaganiami Zamawiającego. Realizacja Kontraktu 26

27 wymagała dużego zaangażowania ze strony Inżyniera przy rozwiązywaniu problemów technicznych i technologicznych. Inżynier organizował również Rady Budowy i spotkania techniczne oraz współpracował z organami lokalnej administracji. Strukturę Nadzoru przedstawia poniższy schemat. 27

28 Obowiązki i prawa poszczególnych Członków Zespołu Inżyniera w okresie realizacji przedstawia poniższa tabela. Eksperci: Inżynier /Inżynier Rezydent Wymagania: Upoważnienia i zobowiązania do: reprezentowania Zamawiającego w kontaktach z osobami trzecimi w sprawach związanych zanych z Kontraktem; nieskrępowanego dostępu do terenu budowy oraz wszelkich miejsc gdzie materiały i urządzenia będą pozyskiwane, wytwarzane, montowane, składowane lub przygotowywane do wbudowania; przekazania Wykonawcy Robót terenu budowy, przygotowanie polecenia rozpoczęcia robót; prowadzenia regularnych inspekcji na terenie budowy w celu sprawdzenia jakości wykonywanych robót oraz wbudowywanych materiałów, zgodnie z wymaganiami specyfikacji technicznych, dokumentacji projektowej oraz praktyką ą inżynierską; kontrolowania przestrzegania przez Wykonawcę Robót zasad bezpieczeństwa pracy i utrzymania porządku na terenie budowy; udzielania Wykonawcy Robót wszelkich dostępnych informacji i wyjaśnień dotyczących Kontraktu; kontroli zgodności oznakowania robót z zatwierdzonym projektem tymczasowej organizacji ruchu; wyrażania ania zgody na wykonywanie robót w nocy i dni wolne od pracy; wnioskowania o usunięcie z terenu budowy każdej osoby zatrudnionej przez Wykonawcę Robót, która zachowuje się niewłaściwie lub jest niekompetentna lub niedbała w swojej pracy; organizacji oraz przewodniczenia comiesięcznym cznym naradom dotyczącym postępu robót (Rad Budowy) w których udział biorą przedstawiciele wszystkich zaangażowanych w realizację Kontraktu stron (Wykonawca Robót, Inżynier Rezydent, Inżynier oraz inni oficjalni obserwatorzy); organizowania narad technicznych oraz sporządzania protokółów z tych narad i przekazywania ich Zamawiającemu i Wykonawcy Robót w terminie 5 dni od dnia narady; monitorowania postępu pu robót poprzez sprawdzanie ich rzeczywistego zaawansowania i zgodności realizacji z obowiązującym przy realizacji Kontraktu harmonogramem robót; kontroli sposobu składowania i przechowywania materiałów; nadzorowania badań materiałów i robót Robót; wykonywanych przez Wykonawcę zlecania Wykonawcy Robót wykonania dodatkowych badań materiałów lub robót budzących wątpliwość co do ich jakości; zlecania wykonania kontrolnych badań laboratoryjnych i pomiarów Laboratorium wskazanemu przez Zamawiającego; zatwierdzania rysunków wykonawczych sporządzanych przez Wykonawcę Robót; weryfikowania rysunków powykonawczych sporządzanych przez Wykonawcę Robót; dokonywania obmiaru wykonanych robót; odbioru robót zanikających i ulegających zakryciu; sprawdzenia wykonanych robót i powiadomienie Wykonawcy Robót o wykrytych wadach oraz określenia zakresu koniecznych do wykonania robót 28

29 Eksperci: Wymagania: poprawkowych; poświadczenia usunięcia przez Wykonawcę Robót wad; przygotowania do odbioru częściowego i końcowego robót, sprawdzenia kompletności i prawidłowości przedłożonych onych przez Wykonawcę Robót dokumentów wymaganych do odbioru oraz uczestnictwo w odbiorze robót; sprawdzenia miesięcznych zestawień ilości i wartości wykonanych robót i przygotowania Przejściowego Świadectwa Płatności; poświadczenia terminu zakończenia robót; dostarczenia Zamawiającemu wszelkich raportów, akt, certyfikatów przygotowanych przez Wykonawcę Robót po zakończeniu robót; zapobiegania roszczeniom Wykonawcy Robót; powiadomienia Zamawiającego o wszelkich roszczeniach Wykonawcy Robót oraz rozbieżnościach między dokumentacją Zamawiającego a stanem faktycznym na terenie budowy; sprawdzenia ostatecznej kwoty należnej nej Wykonawcy Robót; rozliczenia umowy o roboty budowlane w przypadku jej wypowiedzenia; wnioskowanie do Inżyniera o wydania polecenia przyspieszenia lub opóźnienia tempa robót; wystawiania wszelkich niezbędnych dokumentów wymaganych przez Zamawiającego, lub procedury wdrażania ania projektu (zależności od źródła finansowania); udziału w przygotowaniu raportów i sprawozdań ń wymaganych przez Zamawiającego i procedury wdrażania ania projektu ( w zależności od źródła finansowania ); udział w rozwiązywaniu wszelkiego rodzaju skarg i roszczeń osób trzecich wywołanych realizacją Kontraktu. Decydowanie o : dopuszczeniu materiałów, prefabrykatów i wszystkich elementów i urządzeń przewidzianych do wbudowania i wykorzystania przy realizacji robót; zatwierdzeniu receptur i technologii proponowanych przez Wykonawcę Robót; dopuszczeniu do pracy wytwórni mas bitumicznych i betonowych, wytwórni prefabrykatów oraz sprzętu i środków transportu Wykonawcy Robót; wstrzymaniu robót prowadzonych w sposób zagrażający bezpieczeństwu lub niezgodnie z wymaganiami Kontraktu; sposobie zabezpieczenia wykopalisk odkrytych na terenie budowy. Wnioskowanie o : wprowadzenie zmian w dokumentacji projektowej; przeprowadzenie niezbędnych badań i pomiarów lub ekspertyz przez niezależnego Inspektora; zlecenie usunięcia wad stronie trzeciej w przypadku gdy Wykonawca Robót nie usunie ich w wyznaczonym terminie; zmianę ę terminu wykonania robót w umowie o roboty budowlane, kiedy zmiana taka nie wynika z winy czy zaniedbań Wykonawcy Robót; zlecenie wykonania robót dodatkowych. 29
