1 Systemy pompowania Pompy przepływowe krzywkowe (Vogelsang) Pompy krzywkowe charakteryzują się niewielkimi rozmiarami w porównaniu do stosunkowo dużej wydajności. Ich sposób zasysania czyni je bardzo stabilnymi, niemal bez wibracji. Model montowany przez firmę JOSKIN zapewnia całkowitą izolację przesyłu przy sprawdzonej szczelności i łatwej obsłudze. Taki typ pompy pasuje do wozów asenizacyjnych Cobra, Quadra, X-Trem i Euroliner. Konieczna jest opcja "Dyszel oleopneumatyczny". W modelach Cobra, Quadra i Euroliner, pompa jest wbudowana w dyszel przy zasilaniu bezpośrednim. W modelu X-Trem jest ona zamontowana z boku i zasilana przez wał przekaźnikowy z systemem przekładni zębatej stożkowej. Wszystkie pompy Vogelsang proponowane przez firmę JOSKIN mają system HiFlo, który polega na zwiększaniu wydajności poprzez geometryczny kształt krzywek. System HiFlo wiąże się z mniejszymi kosztami konserwacji, z małą emisją hałasu oraz z minimalną kawitacją. Dostępne pompy: - VX (6.000 l/min) - VX QD (8.000 l/min) - VX D (8.000 l/min): tylko do modelu X-Trem Pompy krzywkowe tłoczą zasysane płyny pod ciśnieniem. Regularny obrót krzywek powoduje silne podciśnienie po stronie "zasysanie", co wciąga substancję do środka pompy; dalszy obrót krzywek ciągnie płyn na stronę "tłoczenie", co sprawia, że znajduje się on pod ciśnieniem. Kiedy pompa nie pracuje, krzywki zapewniają niemal doskonałą szczelność ze ściankami korpusu pompy. Pompy Vogelsang są wyposażone w bardzo efektywny system wtryskiwania. Gnojowica jest wciągana do środka pompy, co pozwala uniknąć uderzania ciał obcych w najbardziej newralgiczną część krzywek. Turbulencje przy wejściu są zminimalizowane, dzięki czemu krzywki ulegają mniejszemu zużyciu. Rozdrabniacz jest montowany w standardzie ze wszystkimi pompami Vogelsang. Patrz rozdział "Rozdrabniacze Simple Cut" str

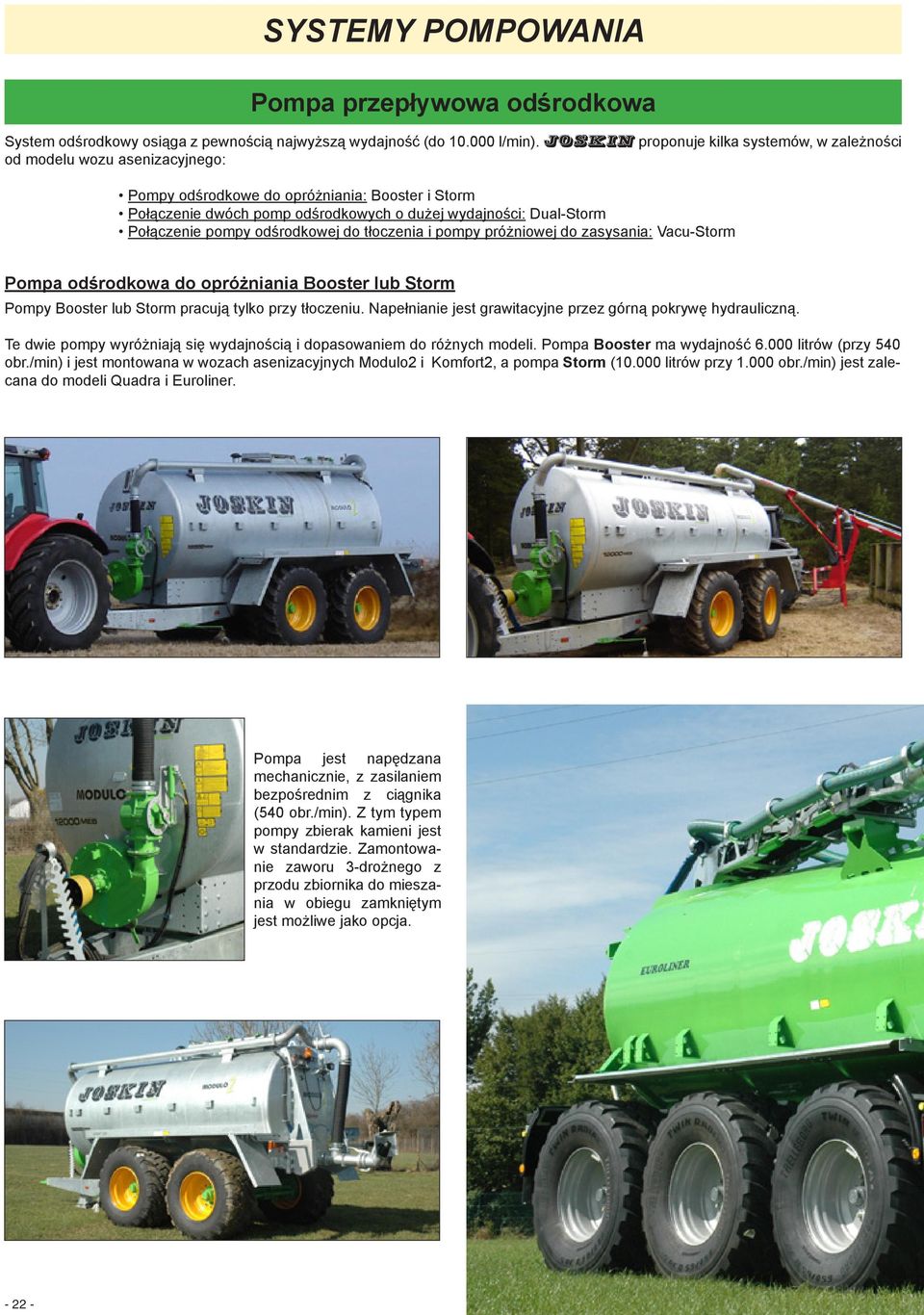

2 Systemy pompowania Pompa przepływowa odśrodkowa System odśrodkowy osiąga z pewnością najwyższą wydajność (do l/min). JOSKIN proponuje kilka systemów, w zależności od modelu wozu asenizacyjnego: Pompy odśrodkowe do opróżniania: Booster i Storm Połączenie dwóch pomp odśrodkowych o dużej wydajności: Dual-Storm Połączenie pompy odśrodkowej do tłoczenia i pompy próżniowej do zasysania: Vacu-Storm Pompa odśrodkowa do opróżniania Booster lub Storm Pompy Booster lub Storm pracują tylko przy tłoczeniu. Napełnianie jest grawitacyjne przez górną pokrywę hydrauliczną. Te dwie pompy wyróżniają się wydajnością i dopasowaniem do różnych modeli. Pompa Booster ma wydajność litrów (przy 540 obr./min) i jest montowana w wozach asenizacyjnych Modulo2 i Komfort2, a pompa Storm ( litrów przy obr./min) jest zalecana do modeli Quadra i Euroliner. Pompa jest napędzana mechanicznie, z zasilaniem bezpośrednim z ciągnika (540 obr./min). Z tym typem pompy zbierak kamieni jest w standardzie. Zamontowanie zaworu 3-drożnego z przodu zbiornika do mieszania w obiegu zamkniętym jest możliwe jako opcja

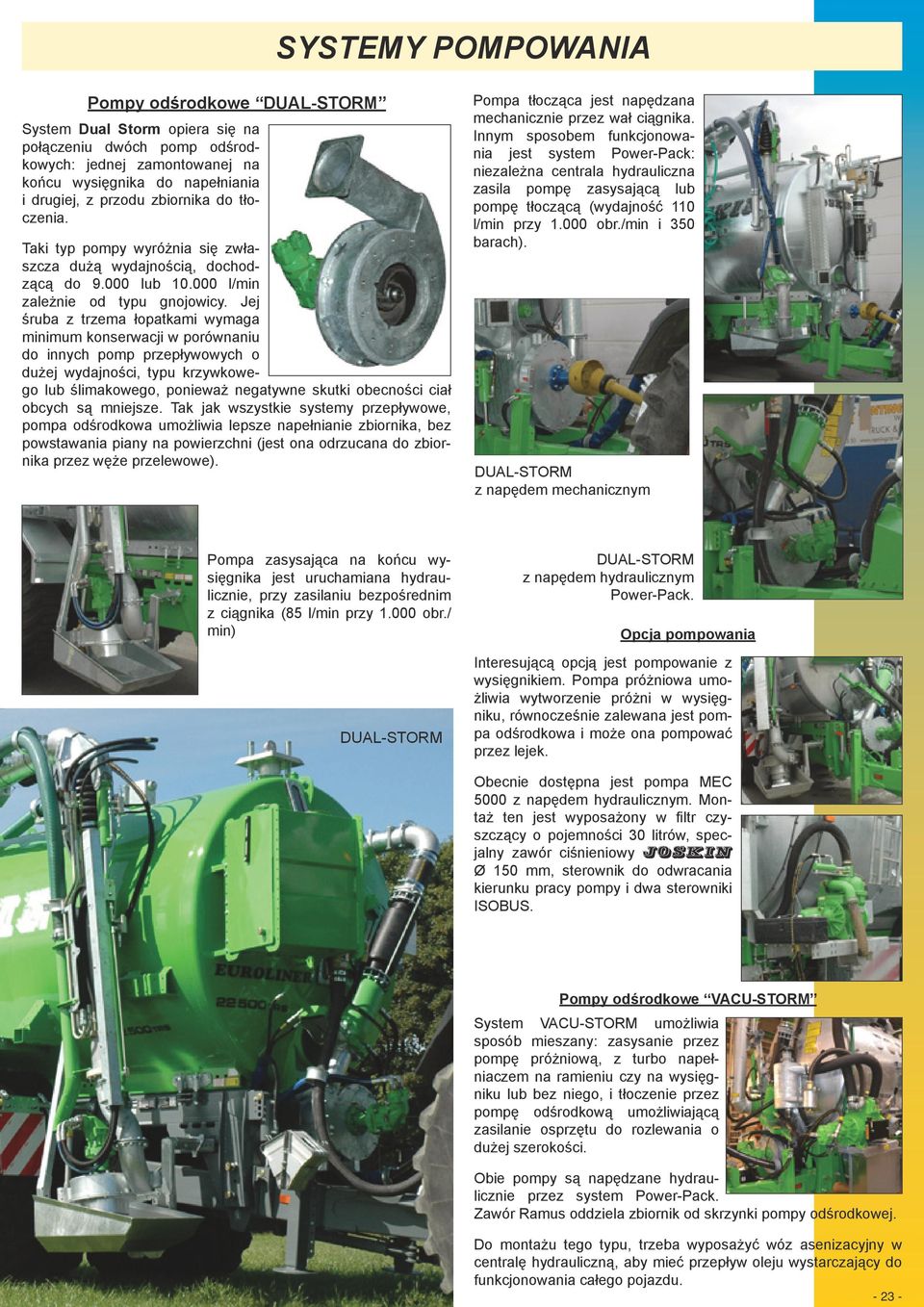

3 Systemy pompowania Pompy odśrodkowe DUAL-STORM System Dual Storm opiera się na połączeniu dwóch pomp odśrodkowych: jednej zamontowanej na końcu wysięgnika do napełniania i drugiej, z przodu zbiornika do tłoczenia. Taki typ pompy wyróżnia się zwłaszcza dużą wydajnością, dochodzącą do lub l/min zależnie od typu gnojowicy. Jej śruba z trzema łopatkami wymaga minimum konserwacji w porównaniu do innych pomp przepływowych o dużej wydajności, typu krzywkowego lub ślimakowego, ponieważ negatywne skutki obecności ciał obcych są mniejsze. Tak jak wszystkie systemy przepływowe, pompa odśrodkowa umożliwia lepsze napełnianie zbiornika, bez powstawania piany na powierzchni (jest ona odrzucana do zbiornika przez węże przelewowe). Pompa tłocząca jest napędzana mechanicznie przez wał ciągnika. Innym sposobem funkcjonowania jest system Power-Pack: niezależna centrala hydrauliczna zasila pompę zasysającą lub pompę tłoczącą (wydajność 110 l/min przy obr./min i 350 barach). DUAL-STORM z napędem mechanicznym Pompa zasysająca na końcu wysięgnika jest uruchamiana hydraulicznie, przy zasilaniu bezpośrednim z ciągnika (85 l/min przy obr./ min) DUAL-STORM DUAL-STORM z napędem hydraulicznym Power-Pack. Opcja pompowania Interesującą opcją jest pompowanie z wysięgnikiem. Pompa próżniowa umożliwia wytworzenie próżni w wysięgniku, równocześnie zalewana jest pompa odśrodkowa i może ona pompować przez lejek. Obecnie dostępna jest pompa MEC 5000 z napędem hydraulicznym. Montaż ten jest wyposażony w filtr czyszczący o pojemności 30 litrów, specjalny zawór ciśnieniowy JOSKIN Ø 150 mm, sterownik do odwracania kierunku pracy pompy i dwa sterowniki ISOBUS. Pompy odśrodkowe VACU-STORM System VACU-STORM umożliwia sposób mieszany: zasysanie przez pompę próżniową, z turbo napełniaczem na ramieniu czy na wysięgniku lub bez niego, i tłoczenie przez pompę odśrodkową umożliwiającą zasilanie osprzętu do rozlewania o dużej szerokości. Obie pompy są napędzane hydraulicznie przez system Power-Pack. Zawór Ramus oddziela zbiornik od skrzynki pompy odśrodkowej. Do montażu tego typu, trzeba wyposażyć wóz asenizacyjny w centralę hydrauliczną, aby mieć przepływ oleju wystarczający do funkcjonowania całego pojazdu

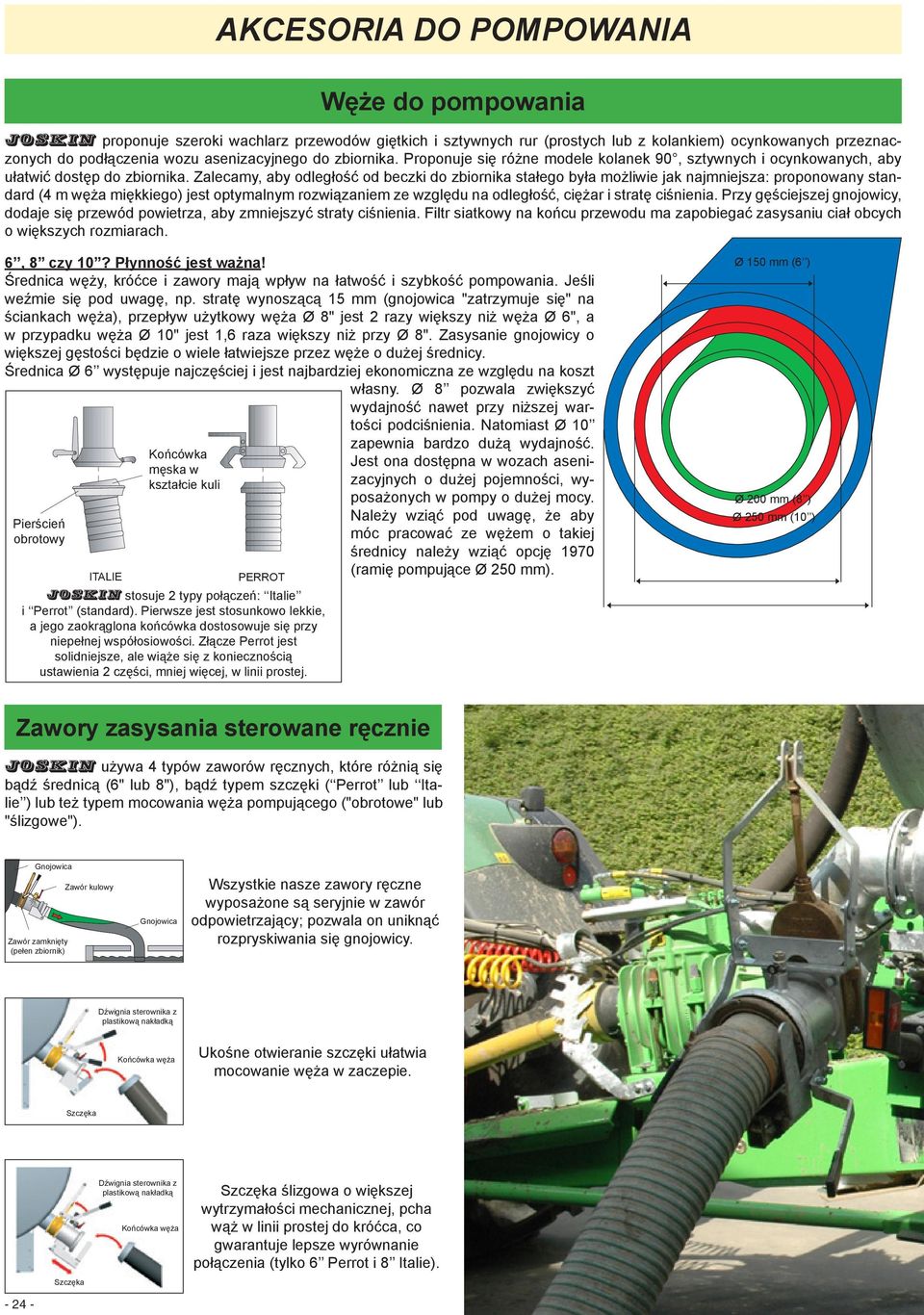

4 Akcesoria do pompowania Węże do pompowania JOSKIN proponuje szeroki wachlarz przewodów giętkich i sztywnych rur (prostych lub z kolankiem) ocynkowanych przeznaczonych do podłączenia wozu asenizacyjnego do zbiornika. Proponuje się różne modele kolanek 90, sztywnych i ocynkowanych, aby ułatwić dostęp do zbiornika. Zalecamy, aby odległość od beczki do zbiornika stałego była możliwie jak najmniejsza: proponowany standard (4 m węża miękkiego) jest optymalnym rozwiązaniem ze względu na odległość, ciężar i stratę ciśnienia. Przy gęściejszej gnojowicy, dodaje się przewód powietrza, aby zmniejszyć straty ciśnienia. Filtr siatkowy na końcu przewodu ma zapobiegać zasysaniu ciał obcych o większych rozmiarach. 6, 8 czy 10? Płynność jest ważna! Średnica węży, króćce i zawory mają wpływ na łatwość i szybkość pompowania. Jeśli weźmie się pod uwagę, np. stratę wynoszącą 15 mm (gnojowica "zatrzymuje się" na ściankach węża), przepływ użytkowy węża Ø 8" jest 2 razy większy niż węża Ø 6", a w przypadku węża Ø 10" jest 1,6 raza większy niż przy Ø 8". Zasysanie gnojowicy o większej gęstości będzie o wiele łatwiejsze przez węże o dużej średnicy. Średnica Ø 6 występuje najczęściej i jest najbardziej ekonomiczna ze względu na koszt własny. Ø 8 pozwala zwiększyć wydajność nawet przy niższej wartości podciśnienia. Natomiast Ø 10 Pierścień obrotowy Końcówka męska w kształcie kuli ITALIE PERROT JOSKIN stosuje 2 typy połączeń: Italie i Perrot (standard). Pierwsze jest stosunkowo lekkie, a jego zaokrąglona końcówka dostosowuje się przy niepełnej współosiowości. Złącze Perrot jest solidniejsze, ale wiąże się z koniecznością ustawienia 2 części, mniej więcej, w linii prostej. zapewnia bardzo dużą wydajność. Jest ona dostępna w wozach asenizacyjnych o dużej pojemności, wyposażonych w pompy o dużej mocy. Należy wziąć pod uwagę, że aby móc pracować ze wężem o takiej średnicy należy wziąć opcję 1970 (ramię pompujące Ø 250 mm). Ø 150 mm (6 ) Ø 200 mm (8 ) Ø 250 mm (10 ) Zawory zasysania sterowane ręcznie JOSKIN używa 4 typów zaworów ręcznych, które różnią się bądź średnicą (6" lub 8"), bądź typem szczęki ( Perrot lub Italie ) lub też typem mocowania węża pompującego ("obrotowe" lub "ślizgowe"). Gnojowica Zawór zamknięty (pełen zbiornik) Zawór kulowy Gnojowica Wszystkie nasze zawory ręczne wyposażone są seryjnie w zawór odpowietrzający; pozwala on uniknąć rozpryskiwania się gnojowicy. Dźwignia sterownika z plastikową nakładką Końcówka węża Ukośne otwieranie szczęki ułatwia mocowanie węża w zaczepie. Szczęka Szczęka Dźwignia sterownika z plastikową nakładką Końcówka węża Szczęka ślizgowa o większej wytrzymałości mechanicznej, pcha wąż w linii prostej do króćca, co gwarantuje lepsze wyrównanie połączenia (tylko 6 Perrot i 8 Italie)

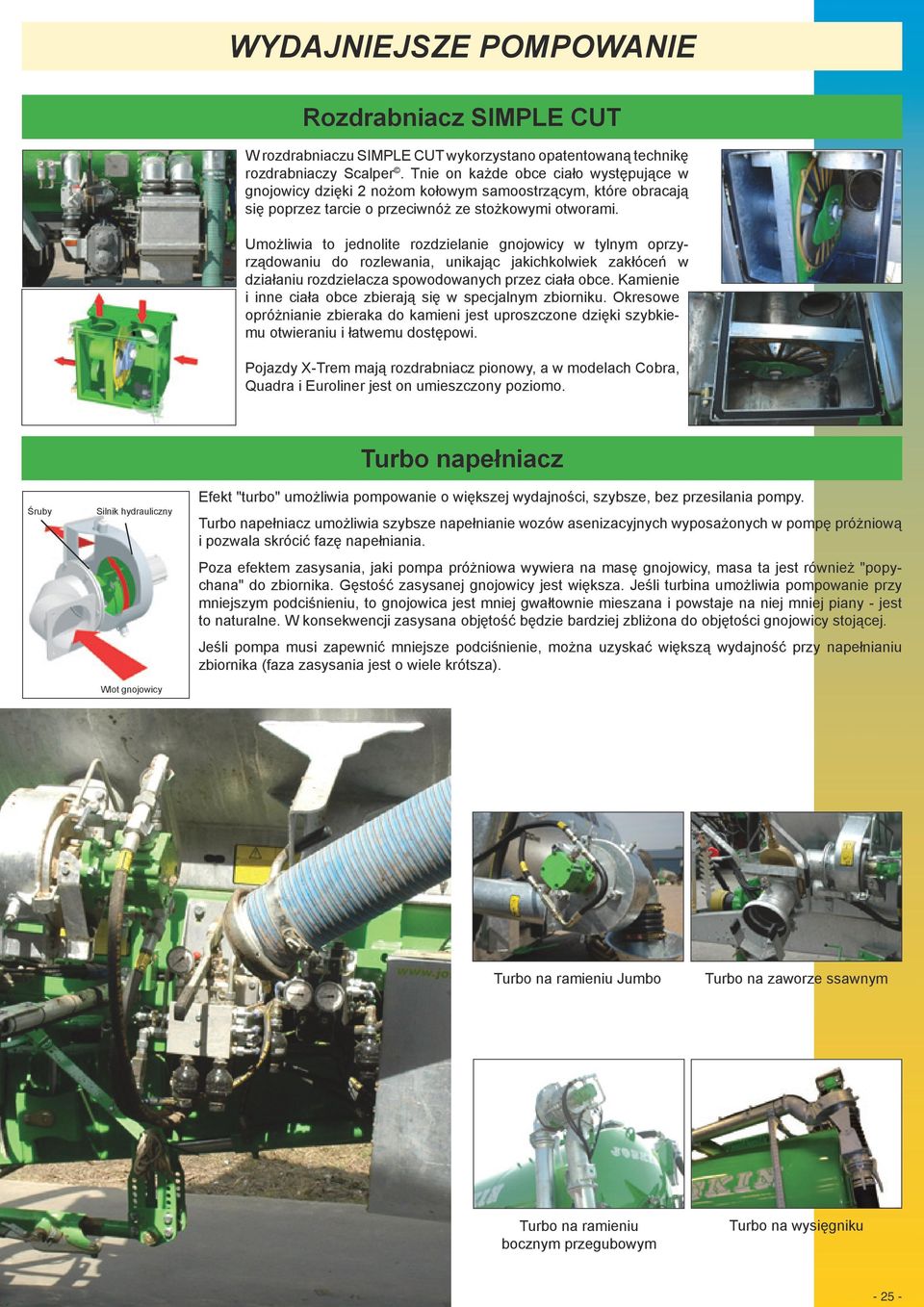

5 Wydajniejsze pompowanie Rozdrabniacz SIMPLE CUT W rozdrabniaczu SIMPLE CUT wykorzystano opatentowaną technikę rozdrabniaczy Scalper. Tnie on każde obce ciało występujące w gnojowicy dzięki 2 nożom kołowym samoostrzącym, które obracają się poprzez tarcie o przeciwnóż ze stożkowymi otworami. Umożliwia to jednolite rozdzielanie gnojowicy w tylnym oprzyrządowaniu do rozlewania, unikając jakichkolwiek zakłóceń w działaniu rozdzielacza spowodowanych przez ciała obce. Kamienie i inne ciała obce zbierają się w specjalnym zbiorniku. Okresowe opróżnianie zbieraka do kamieni jest uproszczone dzięki szybkiemu otwieraniu i łatwemu dostępowi. Pojazdy X-Trem mają rozdrabniacz pionowy, a w modelach Cobra, Quadra i Euroliner jest on umieszczony poziomo. Śruby Silnik hydrauliczny Wlot gnojowicy Turbo napełniacz Efekt "turbo" umożliwia pompowanie o większej wydajności, szybsze, bez przesilania pompy. Turbo napełniacz umożliwia szybsze napełnianie wozów asenizacyjnych wyposażonych w pompę próżniową i pozwala skrócić fazę napełniania. Poza efektem zasysania, jaki pompa próżniowa wywiera na masę gnojowicy, masa ta jest również "popychana" do zbiornika. Gęstość zasysanej gnojowicy jest większa. Jeśli turbina umożliwia pompowanie przy mniejszym podciśnieniu, to gnojowica jest mniej gwałtownie mieszana i powstaje na niej mniej piany - jest to naturalne. W konsekwencji zasysana objętość będzie bardziej zbliżona do objętości gnojowicy stojącej. Jeśli pompa musi zapewnić mniejsze podciśnienie, można uzyskać większą wydajność przy napełnianiu zbiornika (faza zasysania jest o wiele krótsza). Turbo na ramieniu Jumbo Turbo na zaworze ssawnym Turbo na ramieniu bocznym przegubowym Turbo na wysięgniku

6 OSPRZĘT DO POMPOWANIA Jumbo JUMBO jest nieprzegubowym ramieniem do pompowania, które wykonuje obrót prostopadle do beczki, zasysając gnojowicę przez lejek mocowany na cysternie gnojowicy. Jest dostosowane do zbiorników gruntowych jak i naziemnych. Istnieją dwa modele ramienia pompującego Jumbo z przodu zbiornika: Jumbo wbudowane i niewbudowane. Obydwa umożliwiają pompowanie po prawej i po lewej stronie. Te dwa modele są dostępne ze średnicą 200 mm (8 ), z przemysłowym, gilotynowym zaworem wlotowym i są dostarczane z lejkiem 8 oraz z podstawą lejka zamocowaną do ramy. Zmiana pozycji ramienia oraz zablokowanie go w pozycji pionowej jest bardzo łatwe dzięki systemom zabezpieczającym, obecnym w obu modelach. Wszystkie ramiona pompujące typu Jumbo są zamontowane z blokiem sekwencyjnym "Jumbomatic". Tylko jedna funkcja dwukierunkowa wystarczy do obsługi ramienia. Blok wykonuje kolejno różne funkcje hydrauliczne (odwracanie kierunku pracy pompy, podnoszenie/opuszczanie ramienia, mocowanie zabezpieczające podczas transportu, sterowanie zaworem i systemem napowietrzania). System zalewania na drodze jest w standardowym wyposażeniu ramion JUMBO: wyłącznik elektryczny zapewnia izolowanie funkcji od funkcji "odwracanie kierunku pompy"; próżnia powstaje w zbiorniku, kiedy ramię jest jeszcze w pozycji pionowej. Po opuszczeniu ramienia do lejka, wóz asenizacyjny jest gotów do pompowania. Końcówka lejka, tak jak końcówka ramienia, jest ruchoma, aby zapewnić stałą szczelność złącza w czasie pompowania. Lejek elektryczny (w opcji) Zdalnie sterowany lejek z zamykaniem elektrycznym (220 V) może być używany w przypadku zbiornika naziemnego. Ta praktyczna opcja umożliwia elektryczne zamykanie zaworu znajdującego się bezpośrednio na lejku, aby gnojowica nie wypływała przez niego po fazie pompowania. Operator nie musi więc już opuszczać swojego stanowiska za kierownicą, żeby ręcznie zamknąć zawór na zbiorniku. Lejek ma również drugi zawór elektryczny, umożliwiający powrót gnojowicy do pośredniego zbiornika w czasie odpowietrzania ramienia pompującego. Poza tym lejek jest wyposażony w trójkąt transportowy (część żeńska) przeznaczony do przedniego podnośnika ciągnika

7 Dzięki dwóm hydraulicznym przegubom dwukierunkowym, przegubowe ramię do pompowania może dosięgnąć większości zbiorników na gnojowicę, zwłaszcza jeśli trudno jest ustawić wóz asenizacyjny dokładnie przy zbiorniku. W opcji, ustawianie drugiej części ramienia silnikiem hydraulicznym i przekładnią: koło zębate / łańcuch pozwoli osiągnąć o wiele większą amplitudę. Przegubowe ramię do pompowania, dostępne ze średnicą 200 mm (8 ) i 250 mm (10 ), umożliwia zasysanie gęściejszej gnojowicy. Ramię typu "zanurzanego" można również wyposażyć, w opcji, w przedłużenie teleskopowe (szczelne w każdej pozycji), które dosięga głębokości 4 m. Ramię tego typu jest wielofunkcyjne: można je zanurzyć bezpośrednio w zbiorniku stałym lub (przy średnicy 200 mm) podłączyć do lejka, dzięki końcówce JUMBO. Ramię to zapewnia więc maksymalną elastyczność i rentowność. OSPRZĘT DO POMPOWANIA Przegubowe ramię do pompowania Model Ø 250 mm można wyposażyć w turbo napełniacz (szybszy przepływ gnojowicy i mniejsze podciśnienie w pompie)

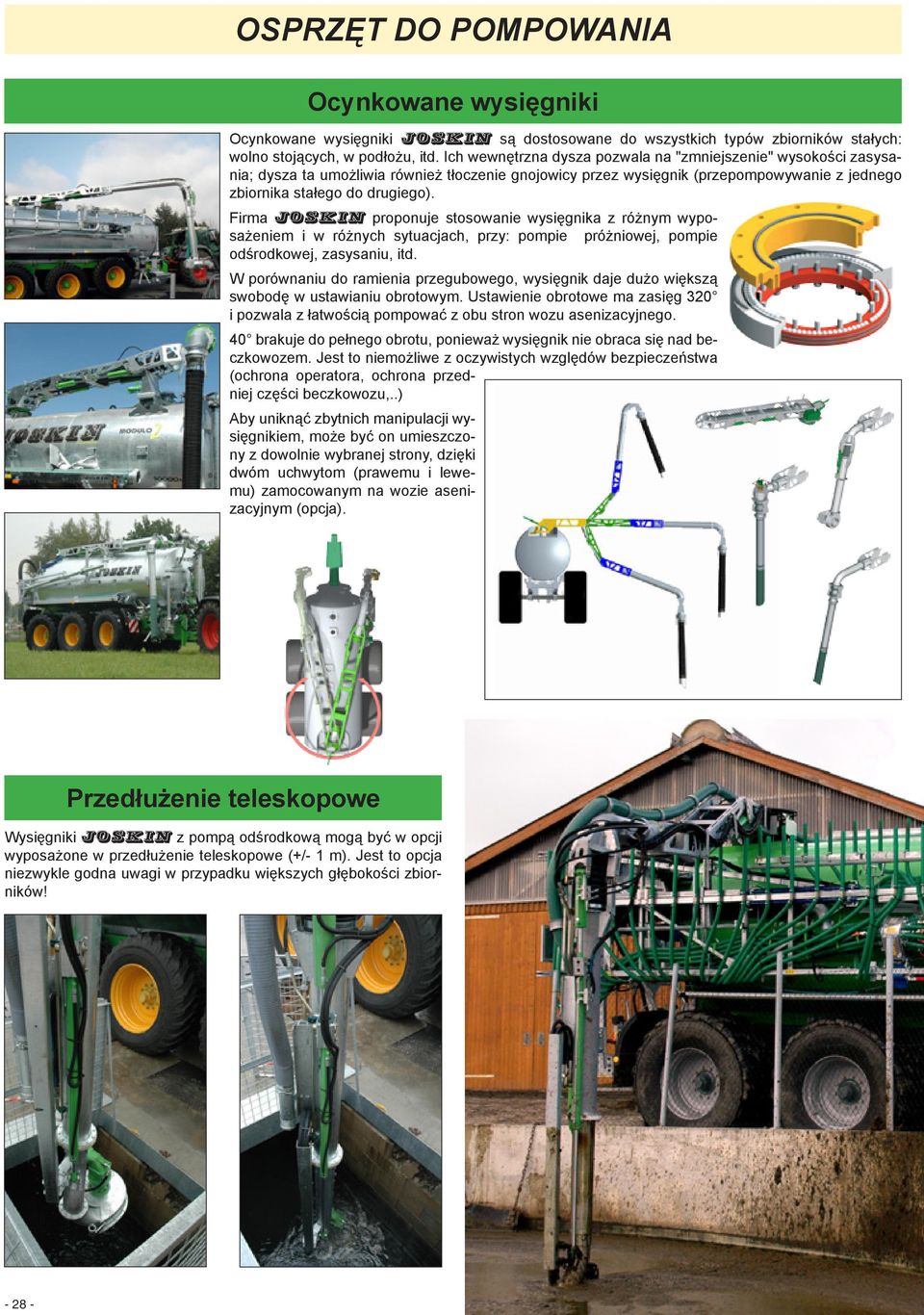

8 OSPRZĘT DO POMPOWANIA Ocynkowane wysięgniki Ocynkowane wysięgniki JOSKIN są dostosowane do wszystkich typów zbiorników stałych: wolno stojących, w podłożu, itd. Ich wewnętrzna dysza pozwala na "zmniejszenie" wysokości zasysania; dysza ta umożliwia również tłoczenie gnojowicy przez wysięgnik (przepompowywanie z jednego zbiornika stałego do drugiego). Firma JOSKIN proponuje stosowanie wysięgnika z różnym wyposażeniem i w różnych sytuacjach, przy: pompie próżniowej, pompie odśrodkowej, zasysaniu, itd. W porównaniu do ramienia przegubowego, wysięgnik daje dużo większą swobodę w ustawianiu obrotowym. Ustawienie obrotowe ma zasięg 320 i pozwala z łatwością pompować z obu stron wozu asenizacyjnego. 40 brakuje do pełnego obrotu, ponieważ wysięgnik nie obraca się nad beczkowozem. Jest to niemożliwe z oczywistych względów bezpieczeństwa (ochrona operatora, ochrona przedniej części beczkowozu,..) Aby uniknąć zbytnich manipulacji wysięgnikiem, może być on umieszczony z dowolnie wybranej strony, dzięki dwóm uchwytom (prawemu i lewemu) zamocowanym na wozie asenizacyjnym (opcja). Przedłużenie teleskopowe Wysięgniki JOSKIN z pompą odśrodkową mogą być w opcji wyposażone w przedłużenie teleskopowe (+/- 1 m). Jest to opcja niezwykle godna uwagi w przypadku większych głębokości zbiorników!

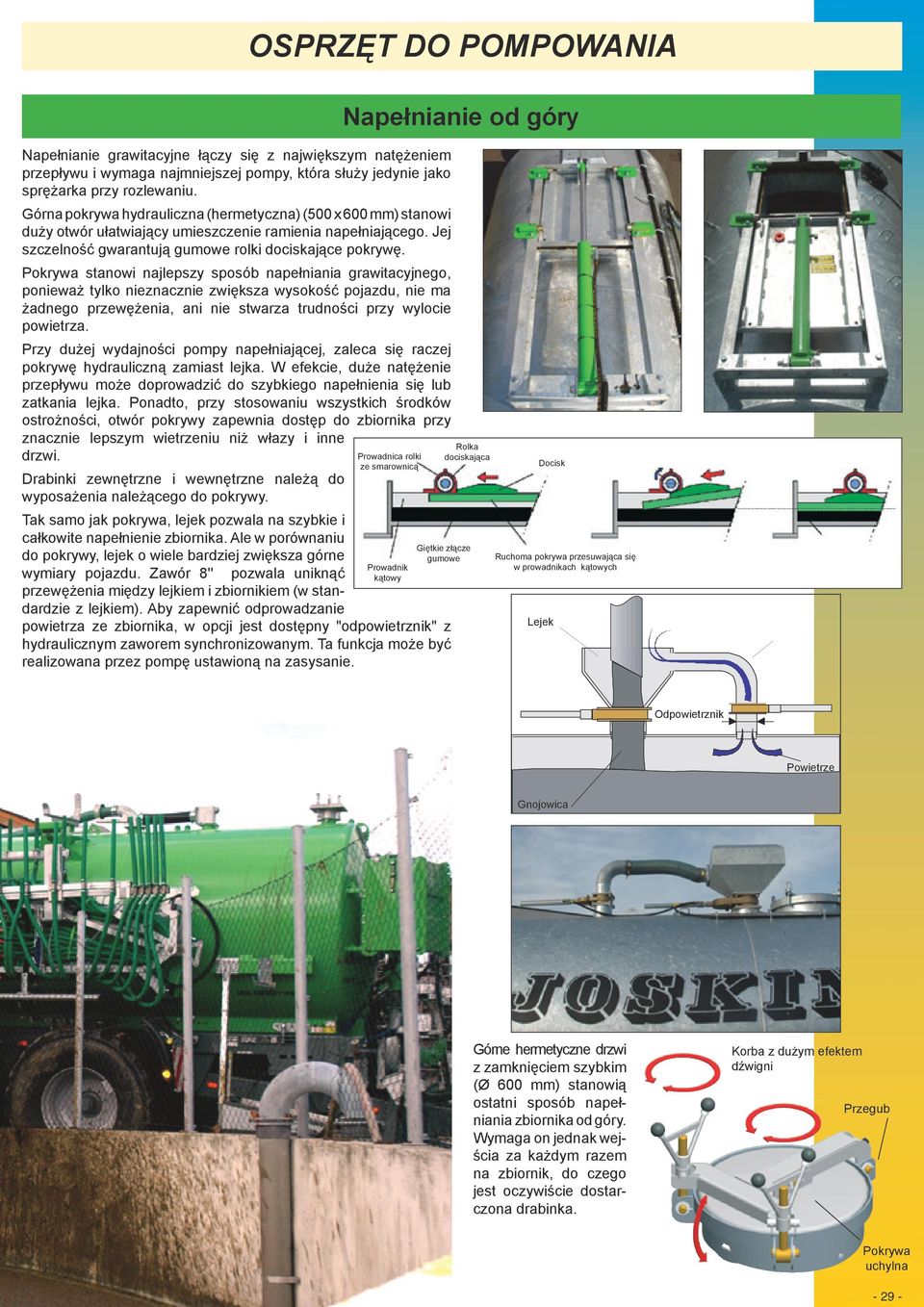

9 Napełnianie grawitacyjne łączy się z największym natężeniem przepływu i wymaga najmniejszej pompy, która służy jedynie jako sprężarka przy rozlewaniu. Górna pokrywa hydrauliczna (hermetyczna) (500 x 600 mm) stanowi duży otwór ułatwiający umieszczenie ramienia napełniającego. Jej szczelność gwarantują gumowe rolki dociskające pokrywę. Pokrywa stanowi najlepszy sposób napełniania grawitacyjnego, ponieważ tylko nieznacznie zwiększa wysokość pojazdu, nie ma żadnego przewężenia, ani nie stwarza trudności przy wylocie powietrza. Przy dużej wydajności pompy napełniającej, zaleca się raczej pokrywę hydrauliczną zamiast lejka. w efekcie, duże natężenie przepływu może doprowadzić do szybkiego napełnienia się lub zatkania lejka. Ponadto, przy stosowaniu wszystkich środków ostrożności, otwór pokrywy zapewnia dostęp do zbiornika przy znacznie lepszym wietrzeniu niż włazy i inne drzwi. Drabinki zewnętrzne i wewnętrzne należą do wyposażenia należącego do pokrywy. Tak samo jak pokrywa, lejek pozwala na szybkie i całkowite napełnienie zbiornika. Ale w porównaniu do pokrywy, lejek o wiele bardziej zwiększa górne OSPRZĘT DO POMPOWANIA Napełnianie od góry Prowadnica rolki ze smarownicą Prowadnik kątowy Rolka dociskająca Giętkie złącze gumowe wymiary pojazdu. Zawór 8'' pozwala uniknąć przewężenia między lejkiem i zbiornikiem (w standardzie z lejkiem). Aby zapewnić odprowadzanie powietrza ze zbiornika, w opcji jest dostępny "odpowietrznik" z hydraulicznym zaworem synchronizowanym. Ta funkcja może być realizowana przez pompę ustawioną na zasysanie. Docisk Ruchoma pokrywa przesuwająca się w prowadnikach kątowych Lejek Odpowietrznik Powietrze Gnojowica Górne hermetyczne drzwi z zamknięciem szybkim (Ø 600 mm) stanowią ostatni sposób napełniania zbiornika od góry. Wymaga on jednak wejścia za każdym razem na zbiornik, do czego jest oczywiście dostarczona drabinka. Korba z dużym efektem dźwigni Przegub Pokrywa uchylna

10 Systemy rozlewania Rozlewanie tradycyjne Rozlewanie płaszczowe zostało udoskonalone : nie ma już chmury rozpryskiwanej gnojowicy za ochlapanym beczkowozem. Obecnie, rozlewanie płaszczowe jest bliżej podłoża, a rozwiewanie przez wiatr jest zmniejszone dzięki rozlewaczom tzw. "właściwym", które rozlewają gnojowicę znacznie niżej. Podobnie jest w rampach wielodyszowych : dzielą one rozlewany płaszcz na "klosze" i zapewniają bardziej regularne rozlewanie poprzeczne; poza tym stwierdza się znacznie mniejsze ulatnianie się, towarzyszące na ogół tradycyjnemu rozlewaniu. Specjalny system opróżniania do terenów górskich umożliwia całkowite opróżnianie zbiornika podczas jazdy w górę i w dół pochyłości. Rozlewacz podwieszany jest proponowany w opcji, dla klientów zainteresowanych szerszym rozlewaniem. Regulacja pozwala pracować przy szerokości między 12 a 18 m, w zależności od typu gnojowicy. Nowy typ rozlewacza: rozlewacz zagięty Rozlewacz zagięty stanowi inną opcję do rozlewania w sposób tradycyjny. Stożki rozlewnicze z przyłączem "Perrot" są montowane na zawiasie, aby ułatwić pompowanie w razie braku dodatkowego zaworu i żeby ograniczyć długość całkowitą pojazdu podczas jazdy po drodze, tak aby zgadzała się z przepisami obowiązującymi w danym kraju. Rozlewacz podwójny Podwójny rozlewacz właściwy jest dostępny w opcji ze złączem Perrot lub Italie. Praktyczna opcja do zwiększenia wydajności powierzchniowej; Rozlewacz ze śrubą, dostępny wyłącznie z pompą próżniową, jest bardzo praktyczny do rozlewania na odległość, na skarpach, stokach lub zboczach wzgórz (rozlewanie na m). Zawór płaski tradycyjny (jednokierunkowy) ze stożkową płytą Zawór dzwonowy jednokierunkowy, solidniejszy niż zawór płaski, o większym przekroju, pozwalający resztkom słomy przepłynąć po obu stronach płyty (idealny przy gnojowicy ze słomą). Zawór przemysłowy gilotynowy (dwukierunkowy), z płytką ze stali nierdzewnej, zapewniający szczelność zamknięcia - jego płyta przypomina ostrze gilotyny do rozcinania resztek słomy, co uniemożliwia ich zaleganie

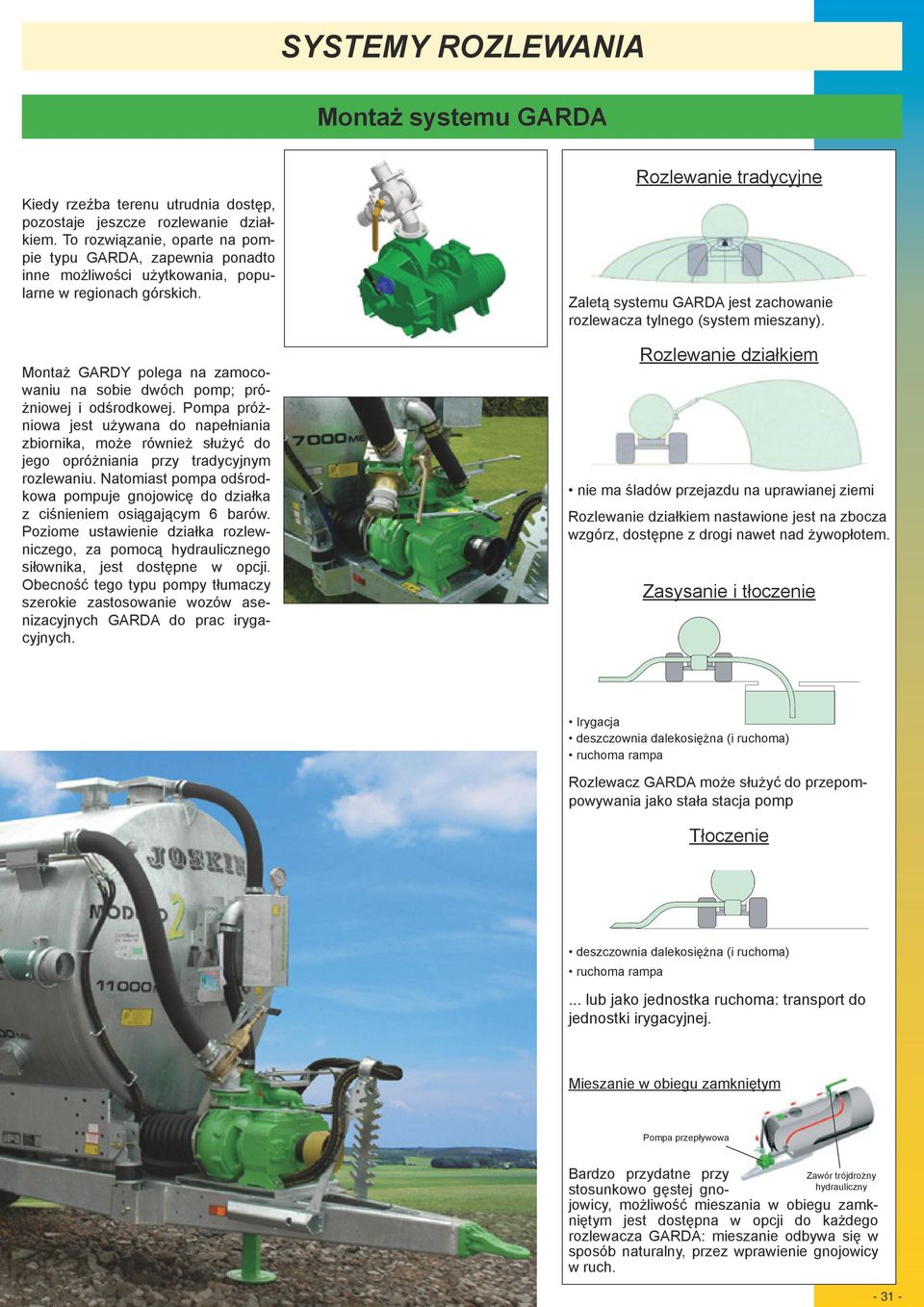

11 Systemy rozlewania Montaż systemu GARDA Kiedy rzeźba terenu utrudnia dostęp, pozostaje jeszcze rozlewanie działkiem. To rozwiązanie, oparte na pompie typu GARDA, zapewnia ponadto inne możliwości użytkowania, popularne w regionach górskich. Montaż GARDY polega na zamocowaniu na sobie dwóch pomp; próżniowej i odśrodkowej. Pompa próżniowa jest używana do napełniania zbiornika, może również służyć do jego opróżniania przy tradycyjnym rozlewaniu. Natomiast pompa odśrodkowa pompuje gnojowicę do działka z ciśnieniem osiągającym 6 barów. Poziome ustawienie działka rozlewniczego, za pomocą hydraulicznego siłownika, jest dostępne w opcji. Obecność tego typu pompy tłumaczy szerokie zastosowanie wozów asenizacyjnych GARDA do prac irygacyjnych. Rozlewanie tradycyjne Zaletą systemu GARDA jest zachowanie rozlewacza tylnego (system mieszany). Rozlewanie działkiem nie ma śladów przejazdu na uprawianej ziemi Rozlewanie działkiem nastawione jest na zbocza wzgórz, dostępne z drogi nawet nad żywopłotem. Zasysanie i tłoczenie Irygacja deszczownia dalekosiężna (i ruchoma) ruchoma rampa Rozlewacz GARDA może służyć do przepompowywania jako stała stacja pomp Tłoczenie deszczownia dalekosiężna (i ruchoma) ruchoma rampa... lub jako jednostka ruchoma: transport do jednostki irygacyjnej. Mieszanie w obiegu zamkniętym Pompa przepływowa Bardzo przydatne przy stosunkowo gęstej gno- Zawór trójdrożny hydrauliczny jowicy, możliwość mieszania w obiegu zamkniętym jest dostępna w opcji do każdego rozlewacza GARDA: mieszanie odbywa się w sposób naturalny, przez wprawienie gnojowicy w ruch

12 Dodatkowe wyposażenie zbiornika Wskaźniki poziomu Użycie aplikatora uniemożliwia obserwację gnojowicy wypływającej z wozu asenizacyjnego. Dlatego też firma JOSKIN, jako pierwsza, zaproponowała wskaźnik poziomu na wozach asenizacyjnych. W zastępstwie jednego lub kilku standardowych wzierników półkulistych, JOSKIN daje wybór między przezroczystym wskaźnikiem połączonym Ø 150 mm (Ø 6 ), wskaźnikiem pływakowym i jednym lub kilkoma wziernikami podłużnymi 8 x 3 cm umieszczonymi w wybranym miejscu na zbiorniku. Przygotowania: na wypadek gdyby... Jeśli jakaś opcja nie jest potrzebna od razu, dobrze pomyśleć o przygotowaniu do niej! Poniżej kilka przykładów: Króćce do następujących elementów: 1. Zawór zasysania 2. Zasilanie rozdzielacza gnojowicy Wsporniki do następujących elementów: 3. Drabinka zewnętrzna 4. Lampa sygnalizacyjna/ reflektor pracy Króćce i wsporniki do następujących elementów: 5. Turbo napełniacz po lewej stronie 6. Rozdrabniacz SIMPLE CUT 7. Ramię hydrauliczne przegubowe 8. Jumbo przednie niewbudowane 9. Pływakowy wskaźnik poziomu 10. Mieszadło pneumatyczny 11. Mieszadło hydrauliczny 12. System opróżniania do terenów górskich Króćce, wsporniki i wzmocnienia do następujących elementów: 13. Jumbo przednie wbudowane 14. Wysięgnik I wiele innych! Włazy 5 Zbiornik wozu asenizacyjnego powinien być okresowo czyszczony. Należy więc zaplanować dostęp do niego, zwłaszcza jeżeli tył jest zablokowany przez oprzyrządowanie do rozlewania. JOSKIN proponuje różne rozwiązania, a szczególnie wejście do zbiornika od góry. Właz na zawiasie Ø 850 m (w Modulo2 bez ramy tylnej) Właz górny Ø 600 mm na zawiasie (opcja) Właz standardowy Ø 600 mm Właz górny (Ø 600 mm)

13 Obsługa i kontrola Sterowniki elektrohydrauliczne Wozy asenizacyjne są wyposażone w elektrozawory umieszczone na jednolitej podstawie (nie ma problemu szczelności) i zabezpieczone przed czynnikami zewnętrznymi ocynkowaną skrzynką. Ta hydrauliczna centrala rozdzielcza również zawiera blok wlotowy o wydajności 60 l/min w standardzie. Największa liczba funkcji hydraulicznych w pojazdach są to funkcje wymagające małej wydajności, ale istotne jest, aby znać również funkcje o dużej wydajności. Duża wydajność jest konieczna zwłaszcza do silników hydraulicznych, takich jak turbo, rozdzielacze, mieszadła hydrauliczne, centrale do zdalnego pompowania opon i rozdrabniacze. Do funkcji wymagających dużej wydajności, możliwe są dwie możliwości: sterowanie elektrohydrauliczne o dużej wydajności i dewiator natężenia przepływu. Przykłady Do pojazdów wyposażonych w rozdzielacz lub rozdrabniacz zaleca się zastosowanie bloku rozdzielacza typu PVG 120 l/min, aby maksymalnie zwiększyć wydajność silnika hydraulicznego bez strat i przegrzania. Jeśli ponadto pojazd jest wyposażony w turbo napełniacz, zalecany jest elektrozawór o dużej wydajności. Niestety, używanie turbo napełniacza nie pozwala na równoczesne zastosowanie rozdzielacza czy rozdrabniacza. Do równoczesnego używania tego wyposażenia, zaleca się korzystanie z bloku o dużej wydajności do sterowania turbo napełniaczem. Przy pojazdach, które nie są wyposażone w rozdzielacz lub rozdrabniacz, użycie turbo napełniacza zapewnia dewiator natężenia przepływu (sterowanie elektryczne). Regulator natężenia przepływu, dostępny w opcji, jest zalecany w pojazdach wyposażonych w turbo napełniacz i do sprzęgania z różnymi ciągnikami. Aby zapewnić optymalną ochronę elektrozaworów, JOSKIN proponuje również w opcji filtr hydrauliczny. Spółdzielniom rolniczym, które nie chcą, aby dochodziło do mieszania olejów ich ciągnika, JOSKIN daje możliwość zamontowania niezależnej centrali hydraulicznej w swoich pojazdach. Wielofunkcyjna skrzynka sterowania stanowi najbardziej ergonomiczne i najbardziej wydajne rozwiązanie do obsługi rosnącej liczby funkcji hydraulicznych występujących we współczesnych maszynach rolniczych. Dzięki tej instalacji, możliwe jest zasilanie 3-14 funkcji hydraulicznych za pomocą jednego hydraulicznego rozdzielacza ciągnika poprzez elektrozawory. Elektrozawory te są sterowane za pomocą jednego pulpitu sterowania w kabinie ciągnika: wielofunkcyjnej elektrohydraulicznej skrzynki sterowania

14 Obsługa i kontrola ISOBUS ISOBUS jest znormalizowanym systemem przesyłu danych. Tworzy on swego rodzaju wspólny język zgodny z wymogami technicznymi wszystkich aplikacji rolniczych. Aby przekazać informację, normalizacja wymaga skorzystania z sieci Bus Can. Bus jest fizycznym składnikiem sieci (znormalizowana wiązka elektryczna), natomiast Can jest protokołem wymiany danych. Norma kieruje połączeniami do Busa, które umożliwiają podłączenie różnych elementów mających współpracować (ciągnik, osprzęt, skrzynki) do znormalizowanego gniazdka ISO z dziewięcioma stykami. System ISOBUS jest dostępny, kiedy maszyna jest wyposażona w odpowiedni przepływomierz ISOBUS. Można wtedy zdecydować się na sterowanie funkcjami elektrohydraulicznymi poprzez jeden terminal w zastępstwie tradycyjnej skrzynki sterowania. Zasada działania systemu ISOBUS polega na scentralizowaniu wszystkich funkcji elektrohydraulicznych maszyny oraz funkcji przepływomierza w jednej skrzynce o nazwie Terminal. Terminal nie ma danych o maszynach, które są do niego podłączone. Chodzi tu o urządzenie wprowadzające i wyprowadzające, bez inteligencji, umożliwiające pobieranie oprogramowania z komputera umieszczonego na maszynie za pomocą gniazda ISO. Po aktualizacji oprogramowania, terminal wyświetla wszystkie funkcje, którymi steruje w danej maszynie. W opcji, jako uzupełnienie Terminala, może być wielofunkcyjny joystick umożliwiający sterowanie serią funkcji maszyny takich, jakie kierują np. ruchami wysięgnika. Termial jest również połączony z systemem GPS, umożliwiającym dokładne prowadzenie podczas rozlewania na różnych polach. Przepływomierz elektroniczny Doskonałe dozowanie dzięki niezmiennej precyzji! Elektroniczny przepływomierz (Ø 150 mm) zapewnia stały właściwy przepływ. Bez względu na szybkość jazdy, rozlewanie jest równomierne dzięki systemowi przepływu proporcjonalnego do prędkości jazdy (DPA). Działa on w następujący sposób: przepływomierz nieustannie mierzy przepływ aplikowanej gnojowicy, natomiast czujniki umieszczone na poziomie kół beczki mierzą prędkość jazdy. Po odczytaniu danych, komputer automatycznie reguluje przepływ gnojowicy w zależności od prędkości jazdy, za pomocą elektrycznego zaworu. Automatyczne smarowanie Ta opcja obowiązuje tylko do modeli Euroliner. Wszystkie punkty smarowania, włącznie z tymi na ramie i układzie jezdnym, są podłączone do centrali

15 Przygotowanie osprzętu tylnego Tylna rama na zbiorniku Pojazdy typu samonośnego (Modulo2) lub zbiorniki Vacu-CARGO mogą być wyposażone w ramę tylną w celu założenia systemu podnośnikowego (opcja). Chodzi o wzmocnienie opracowane, aby zmniejszyć naprężenia na zbiorniku, zgodnie z głównymi założeniami konstrukcji wozów asenizacyjnych JOSKIN. Można do niego zaczepić cały osprzęt tylny (rampy i aplikatory) o niezbyt dużej szerokości. Rama universel Gamy JOSKIN Komfort2, Cobra, Quadra, X-Tem i Euroliner są wyposażone w ramę uniwersalną. Rama ta, całkowicie niezależna od zbiornika, ma następujące zalety: skupienie wszystkich obciążeń na ramie; całkowite zabezpieczenie zbiornika przed obciążeniami związanymi z osprzętem tylnym. Poza tym parametry ramy pozwalają na: zaczepianie oprzyrządowania tylnego z podnośnikiem lub bez niego; przesunięcie układu jezdnego, żeby zmniejszyć rozłożenie obciążeń w zależności od wagi osprzętu; standaryzację: rama jednoosiowa jest identyczna jak rama dwuosiowa; koncentrację obciążeń trakcyjnych pochodzących z osprzętu tylnego na ramie (żadnych obciążeń trakcyjnych na zbiorniku); możliwość użytkowania wszystkich systemów rozlewania JOSKIN (i innych systemów za pomocą ewentualnych adaptacji). Bez względu na szerokość ramy, zawsze jest możliwe dopasowanie do niej podnośnika. Podnośniki są dostosowane do szerokości ram już istniejących, o szerokości standardowej (1.000 mm: Komfort, Quadra i Euroliner) lub węższych (600 mm: Cobra). Podnośnik Systemy zaczepiania firmy JOSKIN mają zwartą konstrukcję, co minimalizuje siły boczne i pionowe oddziałujące na cały układ jezdny. Składają się one z 4 punktów i zapewniają dużą stabilność osprzętu tylnego, jednocześnie powodując zmniejszenie nacisku na tył pojazdu. Beczki wyposażone w wąską ramę uniwersalną (600 mm) (Cobra) są wyposażone w specjalny podnośnik. Low-Lift Podnośnik standardowy Podnośnik wąski na modelu Cobra

16 Do właściwego funkcjonowania aplikatora konieczny jest wydajny rozdzielacz, gdyż gnojowica (zwłaszcza bydlęca) zawiera włókna i ciała obce. Zatkany otwór powoduje zakłócenia w rozlewaniu, przerwę w pracy i konieczność przeczyszczenia, co jest pewnym utrudnieniem! Rozwiązaniem firmy JOSKIN jest opatentowany rozdzielacz z tarczami samoostrzącymi: JOSKIN SCALPER (więcej informacji w prospekcie Program: oprzyrządowanie do rozlewania ). Rozdzielacze Rozdzielacze Kierunek obrotu tarczy i noży na przeciwnożach Rozdzielacz pionowy na rampach Penditwist Rozdzielacz poziomy na aplikatorach Rozdzielacz JOSKIN mocowany jest przez nałożenie i zapięcie. Wielopozycyjny zawór ręczny mocowany na wlocie do rozdzielacza umożliwia regulację zasilania aplikatora za pomocą łożyska. Dokładna regulacja odbywa się za pomocą zaworu ciśnieniowego w zależności od wybranego typu przeciwnoża. Rozdzielacz pionowy na rampie Penditwist

17 Rampy Twinjet Rampa Twinjet pozwala na rozlewanie w sposób tradycyjny, za pomocą systemu dwudyszowego. Obydwie dysze kończą się rozlewaczem zawieszanym, pozwalającym na rozlewanie na bardzo dużej szerokości. Rozlewacz zawieszany jest wprawiany w ruch dzięki ciśnieniu rozlewania i specjalnemu mechanicznemu urządzeniu. Takie rozwiązanie pozwala na naprzemienne rozlewanie gnojowicy - raz z jednej, raz z drugiej strony - w taki sposób, że nie jest ona rozwiewana przez wiatr. Multitwist Rampy wielodyszowe JOSKIN Multitwist umożliwiają rozlewanie gnojowicy na dużej szerokości (12 do 24 m) kloszowo, blisko gleby. To urządzenie do rozlewania składa się z dwóch dysz głównych umieszczonych na dwóch trójkątnych ramach. W wersji o szerokości 12 m każda z dwu dysz głównych zasila 4 dysze zakończone pierścieniami. Urządzenie sterujące przepływem gnojowicy kieruje ją przez przewód zbiorczy do dwóch giętkich gumowych węży (Ø 125 mm), prowadzących ją w linii prostej do środka każdej z dysz głównych. W ten sposób przepływ gnojowicy nie ulega spowolnieniu, a ciśnienie jest maksymalne i jednolite na każdej dyszy wylotowej. Penditwist Rampa z wężami wleczonymi JOSKIN Penditwist to doskonałe urządzenie rolnicze, które umożliwia nawożenie roślin u ich podstawy, nie powodując osłabienia ich wzrostu czy zanieczyszczania paszy nawozem (bardzo istotne przy silosowaniu trawy i kukurydzy). Poza tym rampa jest wykonana z całkowicie ocynkowanej stali, co sprawia, że jest niezwykle trwała. Maszyna składa się z trójkątnej struktury na centralnej ramie wyposażonej w węże wleczone umieszczone w odstępach wynoszących 250 lub 300 mm zależnie od typu rampy. Zasada funkcjonowania rampy Penditwist jest bardzo prosta. Gnojowica znajdująca się w beczce przechodzi przez jeden lub dwa rozdzielacze, zanim popłynie do węży wleczonych, które rozprowadzają ją lekko kładąc się na glebie

18 Aplikatory Aplikator do łąk Aplikatory do łąk JOSKIN są aplikatorami talerzowymi (Solodisc) lub płozowymi (Multi-Action). Głównym atutem Multi-Action jest jego niewielki ciężar. Aplikator ten łączy w sobie modułowość, prostą konstrukcję i potrzebuje minimalnej konserwacji. Z założenia jest to aplikator do łąk, może być on jednak wielofunkcyjny na niektórych glebach, na ściernisku lub do młodych upraw. Aplikator do łąk SOLODISC jest idealnym osprzętem do precyzyjnej aplikacji na łąkach. Zbudowany jest z modułowych talerzy o dużej średnicy 406 mm x 19 mm, dzięki czemu jest wielofunkcyjny na terenach młodych upraw, ściernisku, itp. Aplikator doglebowy Aplikatory doglebowe JOSKIN obejmują aplikatory z zębami sztywnymi (Terrasoc) i aplikatory z zębami giętkimi (Terraflex/2 i Terraflex/3). Aplikator do upraw Terrasoc jest wyposażony w zęby sztywne w odstępach co 40 cm z zabezpieczeniem śrubowym. Na tych zębach znajdują się idealnie płaskie lemiesze gęsia stópka o szerokości 24 cm. Ze względu na kształt zębów i szerokość lemieszy, ryzyko zapchania jest niewielkie. System ma następujące zalety: Dobrze odwraca glebę; Głębokość pracy wynosi około cm; Zapewnia dobrą podorywkę (lemiesz doskonale dostosowany do mechanicznego odchwaszczania); Mniejsza moc ciągnika (patrz poniżej). Modele Terraflex są wyposażone w zęby giętkie typu Everstrong (zęby zamocowane na szerokich piórach resorów) zakończonych prostym lemieszem odwracalnym o szerokości 6,5 cm. Tego typu zęby umożliwiają: lepsze spulchnianie gleby dzięki wibracji; Dobre mieszanie pozostałości roślin (w ograniczonym zakresie); Spulchnienie powierzchni gleby i dobre przygotowanie jej pod siew; Głębokość pracy cm

19 PEŁNA GAMA Joskin Modulo2 Joskin komfort2 Joskin cobra Joskin quadra Joskin x-trem Joskin euroliner Joskin vacu-cargo Joskin cargo-lift
