1 polski

Daleki wyrzut oraz precyzyjne i równomierne rozłożenie produkowanego śniegu na stoku narciarskim bardzo ułatwia jego preparacje.

2 Wysoka wydajność naśnieżania, daleki wyrzut, ograniczone obroty Posiadając 24 dysze typu Quadrijat, 8 nukleatorów TF10 jest armatką o największej wydajności produkowaną przez TechnoAlpin. Daleki wyrzut oraz precyzyjne i równomierne rozłożenie produkowanego śniegu na stoku narciarskim bardzo ułatwia jego preparacje. Dlatego TF10 jest wzorem pod względem wydajności. Łatwość obsługi jest kolejnym plusem, wszystkie niezbędne funkcje, ustawienia, klawiatura, regulacja obrotów, wyłącznik awaryjny znajdują się po tej samej stronie maszyny. NOWA GENERACJA

4 Wydajność uzyskana przez zastosowanie najlepszych komponentów. 1

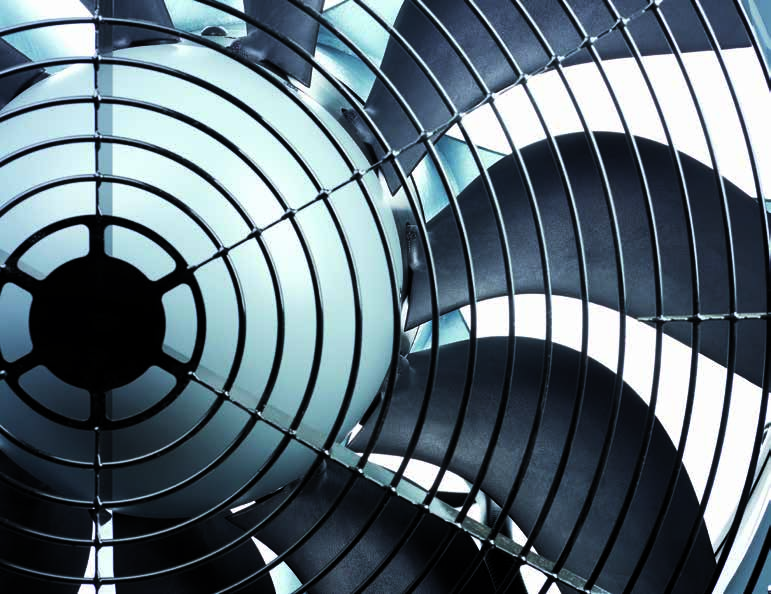

2 3 4 5 1 Turbina z zabudowanym wewnątrz silnikiem i obrotami 1500 obr/min powoduje że maszyna jest odporna na wibracje a praca jej, jest bardzo cicha.

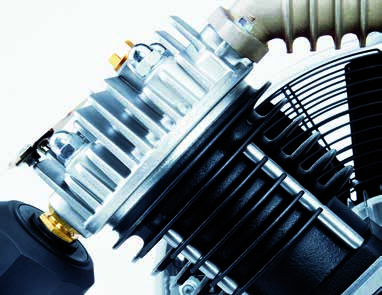

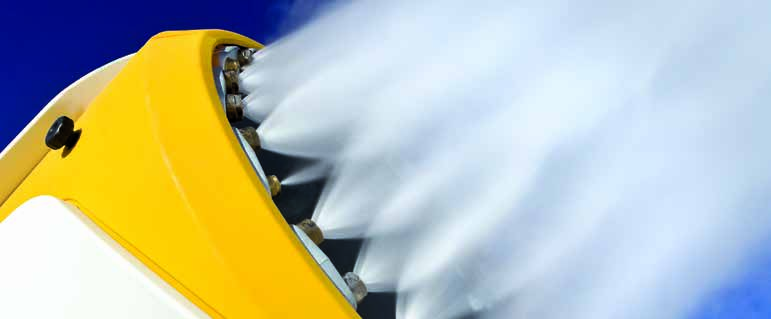

5 Turbina z zabudowanym wewnątrz silnikiem i obrotami 1500 obr/min powoduje że maszyna jest odporna na wibracje a praca jej, jest bardzo cicha. 2 Pierścień Dysz wyposażony w 24 dysze typu Quadrijat, 8 nukleatorów umożliwia korzystanie z 16 programów zaśnieżania, oraz optymalne dobranie trybu pracy do obecnie panujących warunków pogodowych. 3 Filtr wody. Nowy filtr wody ze stali chromoniklowej, typu klinowego gwarantuje najwyższą wytrzymałość i wyjątkowo łatwe czyszczenie, ponieważ nie posiada spawów i nie jest zbudowany z typowej siatki, tylko jest spleciony z drutu o przekroju trójkąta. 4 Bezolejowy kompresor z aluminiowym zintegrowanym systemem chłodzenia. W pełni zautomatyzowana śmigłowa wytwornica śniegu TF10 może zostać ustawiona pod każdym kątem, gdyż bezolejowy kompresor nie wymaga poziomowania, konserwacji i jest przez to przyjazny dla środowiska. 5 TechnoAlpin stacja meteo umożliwia precyzyjny pomiar temperatury i wilgotności.

1 2 3 4 1 Nowy graficzny kolorowy wyświetlacz z LED-owo podświetlanymi przyciskami, daszkiem ochronnym i zabezpieczeniem przeciw wandalom stanowi proste urządzenie sterujące.

6 Nowy graficzny kolorowy wyświetlacz z LED-owo podświetlanymi przyciskami, daszkiem ochronnym i zabezpieczeniem przeciw wandalom stanowi proste urządzenie sterujące. 2 Pilot uruchamiany przez bluetooth jest dostępny opcjonalnie. 3 Poziomy mechanizm obrotowy zapewnia obrót o 360 jak i automatyczną oscylacje do Regulacja wysokości Jest wykonywana przez przekładnie zębatą 2:1. Regulacja wysokości dla pionowego nachylenia sięga Dostęp do wszystkich ustawień, klawiatury, mechanizmu obrotowego, wyłącznika awaryjnego jest po jednej stronie maszyny co czyni jej obsługę przyjemną.

7 5 Nowa Generacja.

1 2 3 4 1 TF10 na ramieniu. 12 m ramie napędzane silnikiem, obraca się i podnosi. 2 TF10 mobil. Montaż na podwoziu ułatwia mobilność i przemieszczanie.

8 TF10 na ramieniu. 12 m ramie napędzane silnikiem, obraca się i podnosi. 2 TF10 mobil. Montaż na podwoziu ułatwia mobilność i przemieszczanie. Dobry 3- punktowy system zamocowania ułatwia transport każdym pojazdem górskim. 3 TF10 na wieży. Odcinki trasy o dużym zapotrzebowaniu na śniegi i trudno dostępne przestrzenie są najczęstszymi miejscami stałego montażu tego typu wytwornicy śniegu. Uniwersalna wysokość wieży: 1,6 m. 4 TF10 na windzie. Winda jest ręczna lub hydrauliczna. Standardowe wysokości: 4,5 m lub 3,5 m.

Montaż mechaniczny & podwozie. Konstrukcja nowej generacji i dostępne w opcji dwuczęściowe podwozie umożliwiają łatwe i bezpieczne przezbrojenie urządzenia na stacjonarne i zamontowane na windzie.

9 Montaż mechaniczny & podwozie. Konstrukcja nowej generacji i dostępne w opcji dwuczęściowe podwozie umożliwiają łatwe i bezpieczne przezbrojenie urządzenia na stacjonarne i zamontowane na windzie. Przednia część podwozia zostaje paroma ruchami zdemontowana jeszcze na hederze ratraka, maszyna zostaje zamocowana bezpośrednio na podeście windy, następnie demontuje się podpory i tylną część podwozia. Wytwornica śniegu zostaje podłączona i ustawiona w pozycji roboczej, a kompletne podwozie odtransportowuje się ratrakiem.

10 Poziom ciśnienia akustycznego L A - Tabela Kalkulacyjna Odległość [m] Przód [V] [db] Tył [H] [db] Lewa [L] [db] Prawo [R] [db] [ H ] [ L ] [ R ] [ V ] Pomiar przy 50 Hz z pełnym obciążeniem kompresora i maksymalnym wyrzutem wody Tabela pomiaru: LwA [db] Poziom natężenia dźwięku L wa = 97 db L wa = 104 db L wa = 97 db L wa = 92 db L wa = 97 db Lewa strona Z tylu Prawa strona Z przodu Średnia 30 12, , k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k Częstotliwość [Hz] Ograniczone obroty. Nowa turbina z zintegrowanym motorem i ograniczą prędkością obrotową od 1500 obr/min co zapobiega pojawianiu się wibracji i efektywnie obniża hałas. Można ją wiec stosować do zaśnieżania stoków znajdujących się sąsiedztwie hoteli i domów prywatnych.

11 Dane Techniczne. B A H1 H B2 B1 A1 A3 A2 Długość armatki śniegowej A Szerokość armatki śniegowej B Wysokość armatki śniegowej H Długość max. A1 Długość bez dyszla A2 Długość bez przedniej podpory A3 Szerokość max. B1 Rozstaw kół [mm] B2 Całkowita wysokość H1 Waga armatki śniegowej Waga ramy transportowej z podporami KITz chowanym podwoziem (GRPT0013) Napięcie znamionowe Częstotliwość znamionowa Wtyczka mm mm mm mm mm mm mm mm mm 756 kg 165 kg 85 kg 400 V 50/60 Hz 5x63 A Zabezpieczenie armatki 43* A Moc znamionowa - silnik (turbina) 18,5 kw Kompresor 4 kw Ogrzewanie 0,5-1,8 kw Prędkość obrotowa obr/min Obrót poziomy 360 stopni ( ) Automatyczna oscylacja 180 stopni ( ) Turbina max nachylenie do 45 stopni ( ) Ciśnienie robocze 8-40 bar Filtr wodny 250 mikronów Nukleatory 8 Dysze wodne stale typ Quadrijet 8 Dysze wodne dodatkowe typ Quadrijet 16 Sterowanie - SPS 1 Złącze wodne - Camlock 2 in (") * Wartości mierzone na 1500 m npm

12 Z zastrzeżeniem zmian technicznych.
