1 OPIS TECHNICZNY do projektu budowlano- wykonawczego remontu wejścia głównego (elementy zewnętrzne) do Centrum Kongresowego Instytutu Ochrony Roślin w Poznaniu przy ul. Władysława Węgorka nr 20 (Działka nr 41/12, obręb: Junikowo). ARCHITEKTURA 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlano wykonawczy remontu elementów zewnętrznych przed wejściem głównym do Centrum Kongresowego IOR w Poznaniu (wejście od strony ul. Grunwaldzkiej). W ramach remontu wejścia głównego zostanie wykonana platforma dla osób niepełnosprawnych. Remont wejścia jest niezbędny z uwagi na: - zły stan techniczny istniejących elementów zewnętrznych (murki oporowe, tarasy, schody, słupy, balustrady, hydroizolacja, termoizolacja), - niespełnienie wymagań warunków technicznych przez istniejące schody zewnętrzne (wymiary oraz ilość stopni), - brak bezpośredniej dostępności parteru obiektu przez osoby niepełnosprawne, - niesprawna instalacja elektryczna (iluminacja elewacji wejściowych). 2. Podstawa opracowania. Podstawą opracowania jest: - zlecenie Inwestora, - inwentaryzacja budowlana wykonana przez Pracownię BS w Poznaniu, - mapa zasadnicza w skali 1:500, - koncepcja remontu zatwierdzona przez Inwestora, - obowiązujące przepisy i akty prawne. 3. Roboty rozbiórkowe. Rozbiórce ulegają: boczne zewnętrzne biegi schodowe,

Przedmiotem opracowania jest projekt budowlano wykonawczy remontu elementów zewnętrznych przed wejściem głównym do Centrum Kongresowego IOR w Poznaniu (wejście od strony ul. Grunwaldzkiej).

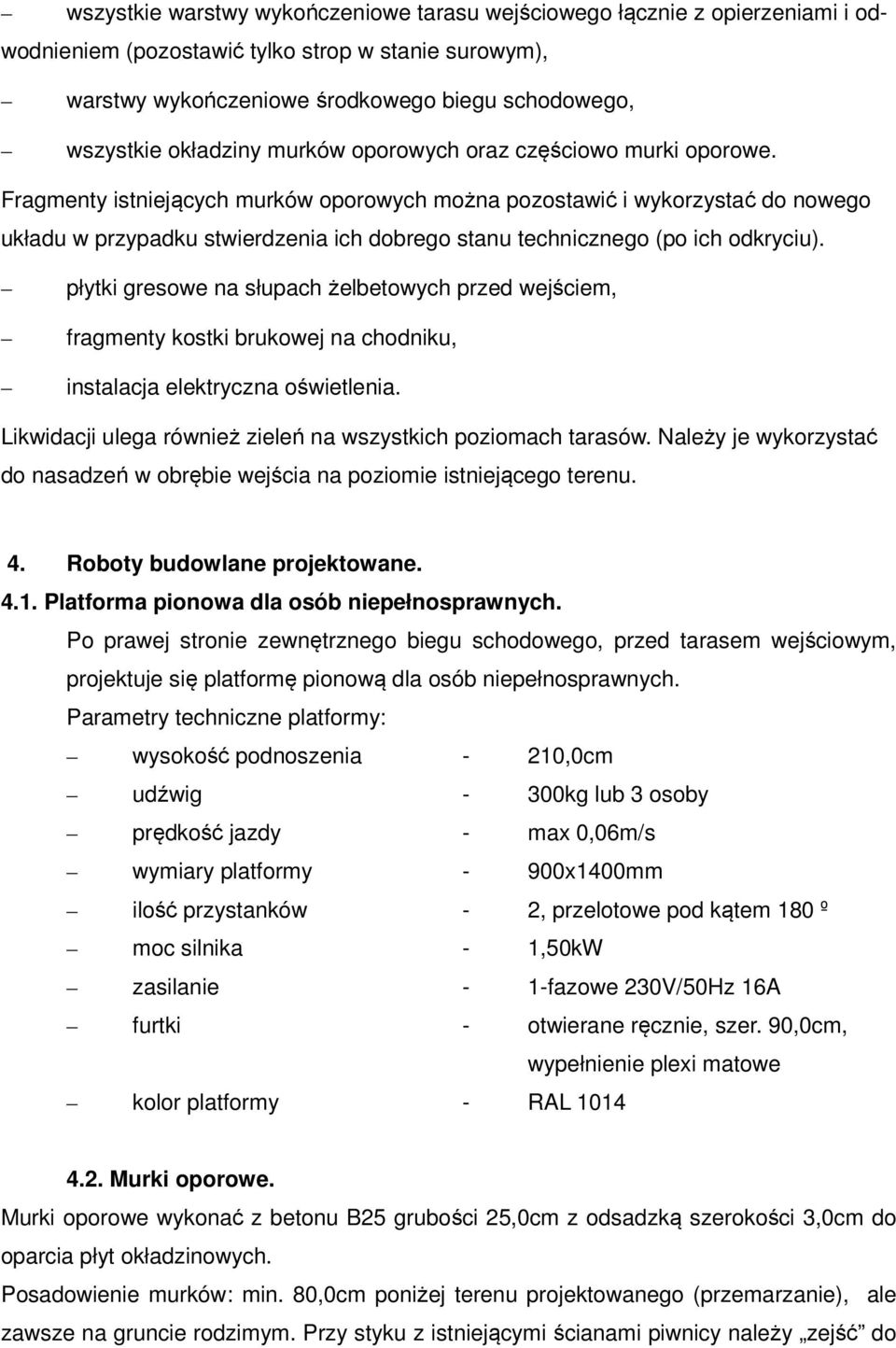

2 wszystkie warstwy wykończeniowe tarasu wejściowego łącznie z opierzeniami i odwodnieniem (pozostawić tylko strop w stanie surowym), warstwy wykończeniowe środkowego biegu schodowego, wszystkie okładziny murków oporowych oraz częściowo murki oporowe. Fragmenty istniejących murków oporowych można pozostawić i wykorzystać do nowego układu w przypadku stwierdzenia ich dobrego stanu technicznego (po ich odkryciu). płytki gresowe na słupach żelbetowych przed wejściem, fragmenty kostki brukowej na chodniku, instalacja elektryczna oświetlenia. Likwidacji ulega również zieleń na wszystkich poziomach tarasów. Należy je wykorzystać do nasadzeń w obrębie wejścia na poziomie istniejącego terenu. 4. Roboty budowlane projektowane Platforma pionowa dla osób niepełnosprawnych. Po prawej stronie zewnętrznego biegu schodowego, przed tarasem wejściowym, projektuje się platformę pionową dla osób niepełnosprawnych. Parametry techniczne platformy: wysokość podnoszenia - 210,0cm udźwig - 300kg lub 3 osoby prędkość jazdy - max 0,06m/s wymiary platformy - 900x1400mm ilość przystanków - 2, przelotowe pod kątem 180 º moc silnika - 1,50kW zasilanie - 1-fazowe 230V/50Hz 16A furtki - otwierane ręcznie, szer. 90,0cm, wypełnienie plexi matowe kolor platformy - RAL Murki oporowe. Murki oporowe wykonać z betonu B25 grubości 25,0cm z odsadzką szerokości 3,0cm do oparcia płyt okładzinowych. Posadowienie murków: min. 80,0cm poniżej terenu projektowanego (przemarzanie), ale zawsze na gruncie rodzimym. Przy styku z istniejącymi ścianami piwnicy należy zejść do

Fragmenty istniejących murków oporowych można pozostawić i wykorzystać do nowego układu w przypadku stwierdzenia ich dobrego stanu technicznego (po ich odkryciu).

3 poziomu istniejących fundamentów. W przypadku stwierdzenia dobrego stanu technicznego istniejących murków oporowych można je wykorzystać, jeżeli ich lokalizacja pokrywa się z układem projektowanym. Spoiny o szerokości min 3,0mm wypełnić szybkowiążącą, hydrauliczną, ulepszoną tworzywami sztucznymi zaprawą spoinową. Szczeliny dylatacyjne o szerokości 10,0mm przechodzące przez całą strukturę okładziny aż do górnej powierzchni taśmy dylatacyjnej wtopionej w hydroizolację wypełnić wstępnie sznurem ze spienionego polietylenu, a następnie trwale elastyczną spoiną silikonową. Kolor spoin dostosować do koloru płyt posadzkowych. Bezpośrednio przed wejściem do przedsionka (strefa 1 oczyszczania) zamontować zagłębioną, systemową wycieraczkę na listwowych profilach aluminiowych, w których osadzone są wymienne wkłady czyszczące. Są to szczoteczki rzędowe lub ryflowana guma Okładzina zewnętrznych schodów, podestów i murków oporowych. Jako okładzinę zewnętrzną projektuje się płyty posadzkowe (podesty i słupy) i okładziny kątowe proste (schody, przekrycia murków oporowych). Są to elementy betonowe, prasowane, wykonane na bazie szlachetnych kruszyw. Wymiary płyt: 40,0x40,0cm, 60,0x60,0cm, grubość 4,0cm. Wymiary okładzin kątowych: 15,0x30,0cm grubości 4,0cm, długość zmienna. Przyjęto następujące rodzaje kruszywa dla okładzin: - schody oraz podesty na szerokości biegu dolomit mleczny, - murki oporowe i słupy żelbetowe bazalt naturalny, - taras wejściowy dolomit kremowy z wstawkami z dolomitu mlecznego. Wszystkie okładziny przyjęto o fakturze szlifowanej. Na stopnicach wykonać piaskowany pasek antypoślizgowy na całej szerokości stopni. Ostateczny rodzaj kruszywa uzgodnić z projektantem na podstawie próbek dostarczonych przez dostawcę okładzin. Do układania okładzin stosować uelastycznione, hydraulicznie wiążące, cienkowarstwowe zaprawy klejowe, w technice nakładania na obydwie powierzchnie Izolacja termiczna. Płytę tarasową przed wejściem głównym, pod którą znajdują się ogrzewane pomieszczenia ocieplić styropianem o wytrzymałości na ściskanie większe niż 300kPa, o współczynniku przenikania ciepła Uk (max) =0,25W/m 2 K. Ściany zewnętrzne piwnic ocieplić styropianem o współczynniku Uk (max) =0,30W/m 2 K

Szczeliny dylatacyjne o szerokości 10,0mm przechodzące przez całą strukturę okładziny aż do górnej powierzchni taśmy dylatacyjnej wtopionej w hydroizolację wypełnić wstępnie sznurem ze spienionego

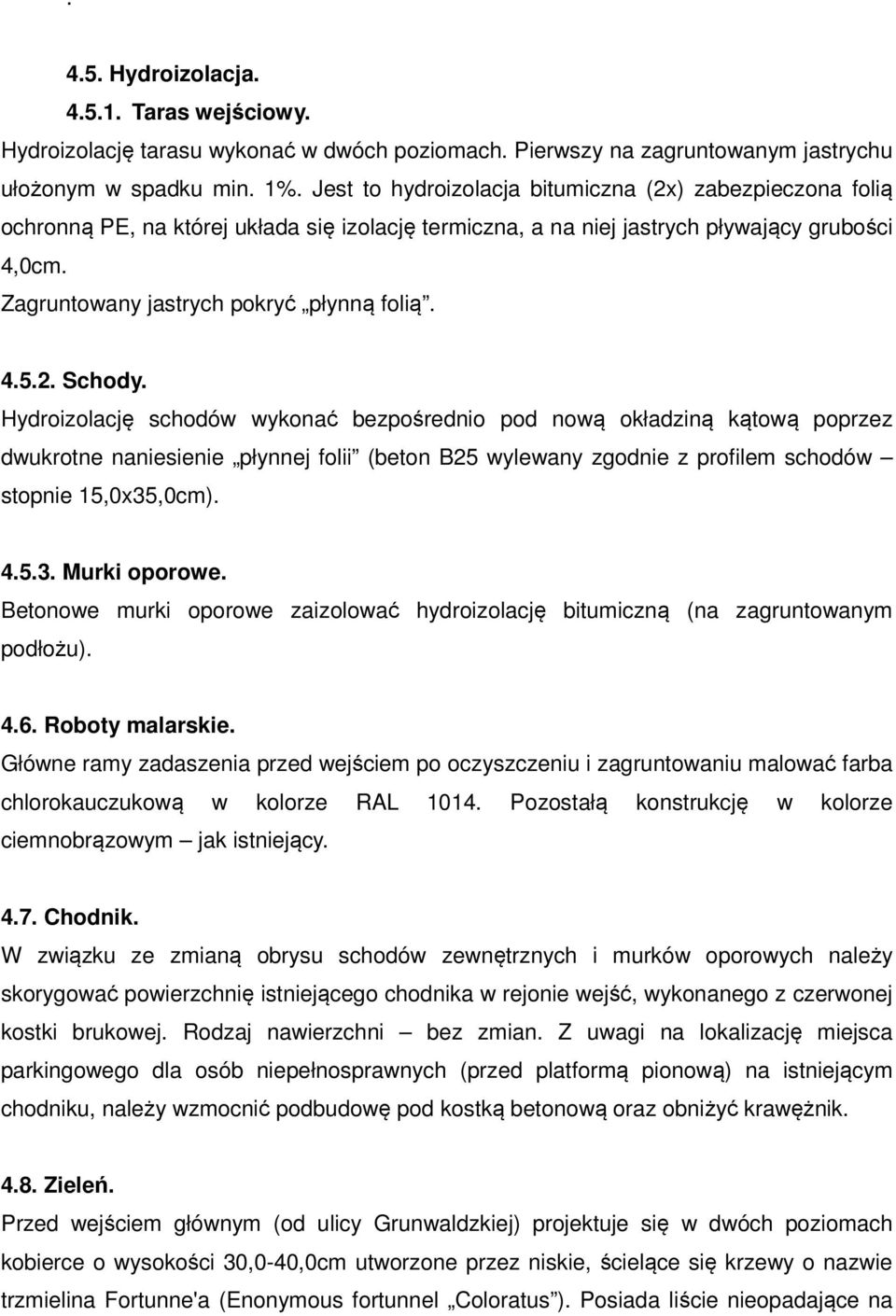

4 Hydroizolacja Taras wejściowy. Hydroizolację tarasu wykonać w dwóch poziomach. Pierwszy na zagruntowanym jastrychu ułożonym w spadku min. 1%. Jest to hydroizolacja bitumiczna (2x) zabezpieczona folią ochronną PE, na której układa się izolację termiczna, a na niej jastrych pływający grubości 4,0cm. Zagruntowany jastrych pokryć płynną folią Schody. Hydroizolację schodów wykonać bezpośrednio pod nową okładziną kątową poprzez dwukrotne naniesienie płynnej folii (beton B25 wylewany zgodnie z profilem schodów stopnie 15,0x35,0cm) Murki oporowe. Betonowe murki oporowe zaizolować hydroizolację bitumiczną (na zagruntowanym podłożu) Roboty malarskie. Główne ramy zadaszenia przed wejściem po oczyszczeniu i zagruntowaniu malować farba chlorokauczukową w kolorze RAL Pozostałą konstrukcję w kolorze ciemnobrązowym jak istniejący Chodnik. W związku ze zmianą obrysu schodów zewnętrznych i murków oporowych należy skorygować powierzchnię istniejącego chodnika w rejonie wejść, wykonanego z czerwonej kostki brukowej. Rodzaj nawierzchni bez zmian. Z uwagi na lokalizację miejsca parkingowego dla osób niepełnosprawnych (przed platformą pionową) na istniejącym chodniku, należy wzmocnić podbudowę pod kostką betonową oraz obniżyć krawężnik Zieleń. Przed wejściem głównym (od ulicy Grunwaldzkiej) projektuje się w dwóch poziomach kobierce o wysokości 30,0-40,0cm utworzone przez niskie, ścielące się krzewy o nazwie trzmielina Fortunne'a (Enonymous fortunnel Coloratus ). Posiada liście nieopadające na

4.5.2. Schody. Hydroizolację schodów wykonać bezpośrednio pod nową okładziną kątową poprzez dwukrotne naniesienie płynnej folii (beton B25 wylewany zgodnie z profilem schodów stopnie 15,0x35,0cm). 4.

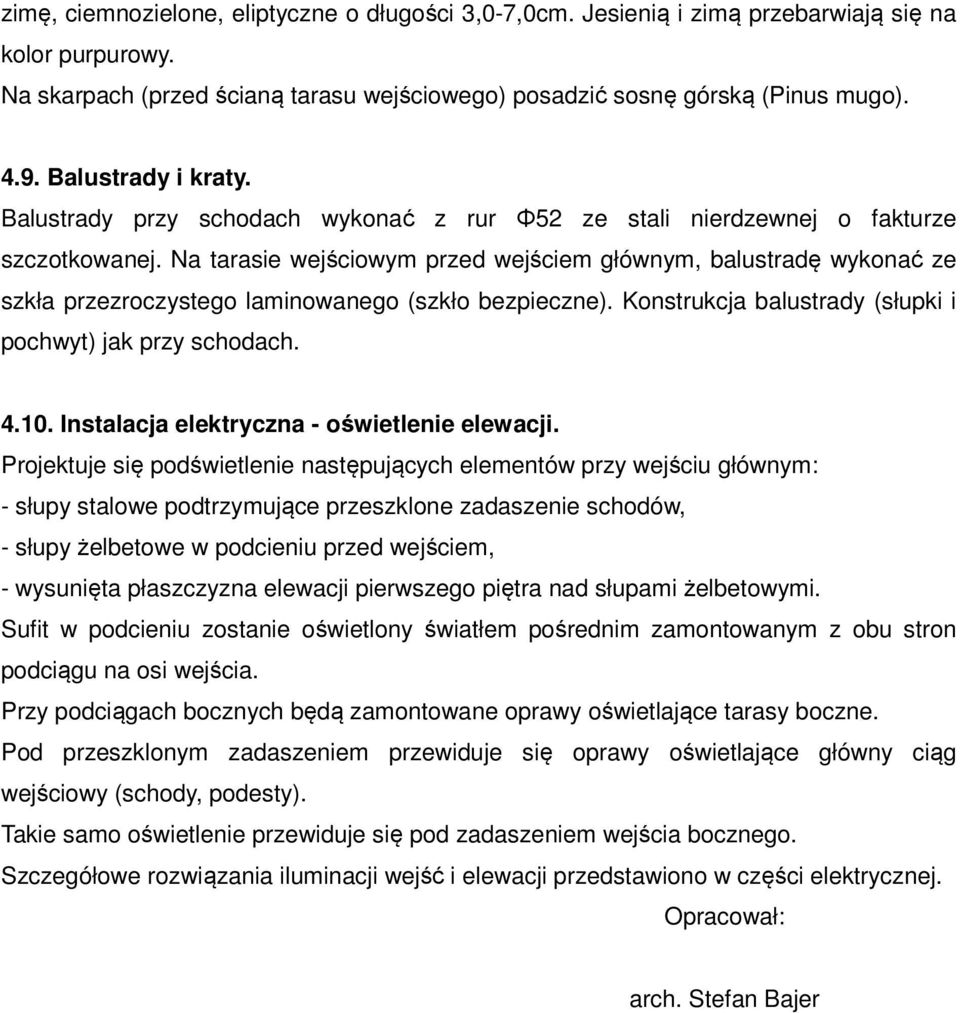

5 zimę, ciemnozielone, eliptyczne o długości 3,0-7,0cm. Jesienią i zimą przebarwiają się na kolor purpurowy. Na skarpach (przed ścianą tarasu wejściowego) posadzić sosnę górską (Pinus mugo) Balustrady i kraty. Balustrady przy schodach wykonać z rur Φ52 ze stali nierdzewnej o fakturze szczotkowanej. Na tarasie wejściowym przed wejściem głównym, balustradę wykonać ze szkła przezroczystego laminowanego (szkło bezpieczne). Konstrukcja balustrady (słupki i pochwyt) jak przy schodach Instalacja elektryczna - oświetlenie elewacji. Projektuje się podświetlenie następujących elementów przy wejściu głównym: - słupy stalowe podtrzymujące przeszklone zadaszenie schodów, - słupy żelbetowe w podcieniu przed wejściem, - wysunięta płaszczyzna elewacji pierwszego piętra nad słupami żelbetowymi. Sufit w podcieniu zostanie oświetlony światłem pośrednim zamontowanym z obu stron podciągu na osi wejścia. Przy podciągach bocznych będą zamontowane oprawy oświetlające tarasy boczne. Pod przeszklonym zadaszeniem przewiduje się oprawy oświetlające główny ciąg wejściowy (schody, podesty). Takie samo oświetlenie przewiduje się pod zadaszeniem wejścia bocznego. Szczegółowe rozwiązania iluminacji wejść i elewacji przedstawiono w części elektrycznej. Opracował: arch. Stefan Bajer

Na tarasie wejściowym przed wejściem głównym, balustradę wykonać ze szkła przezroczystego laminowanego (szkło bezpieczne). Konstrukcja balustrady (słupki i pochwyt) jak przy schodach. 4.10.
