BIURO PROJEKTÓW TELECOM NORBERT GÓRZYŃSKI 09 402 PŁOCK ul. 3go Maja 12/ 68 TEL. (024) 366 40 48 FAX (024) 366 40 48 e-mail: biuro@bptelecom.pl Umowa Nr Obiekt: Branża: elektryczna Egz.

Krucza 36/Wspólna 6 00-522 Warszawa Pracownia: TZ- Nazwa i adres opracowania: Układ rezerwowego zasilania serwerowni zlokalizowanych budynku Ministerstwa Skarbu Państwa pn.

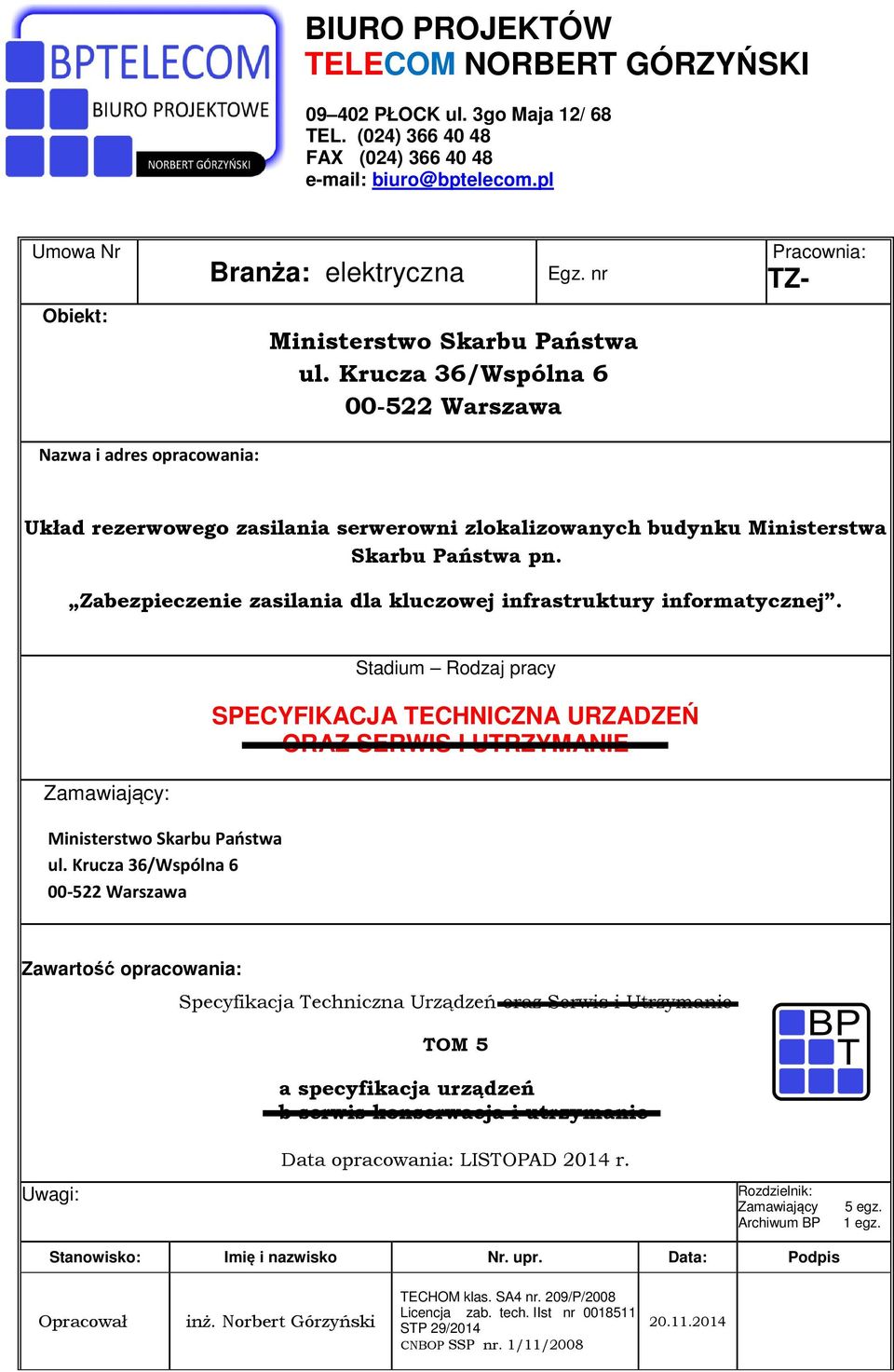

1 BIURO PROJEKTÓW TELECOM NORBERT GÓRZYŃSKI PŁOCK ul. 3go Maja 12/ 68 TEL. (024) FAX (024) Umowa Nr Obiekt: Branża: elektryczna Egz. nr Ministerstwo Skarbu Państwa ul. Krucza 36/Wspólna Warszawa Pracownia: TZ- Nazwa i adres opracowania: Układ rezerwowego zasilania serwerowni zlokalizowanych budynku Ministerstwa Skarbu Państwa pn. Zabezpieczenie zasilania dla kluczowej infrastruktury informatycznej. Zamawiający: Ministerstwo Skarbu Państwa ul. Krucza 36/Wspólna Warszawa Stadium Rodzaj pracy SPECYFIKACJA TECHNICZNA URZADZEŃ ORAZ SERWIS I UTRZYMANIE Zawartość opracowania: Specyfikacja Techniczna Urządzeń oraz Serwis i Utrzymanie TOM 5 a specyfikacja urządzeń b serwis konserwacja i utrzymanie Data opracowania: LISTOPAD 2014 r. Uwagi: Rozdzielnik: Zamawiający Archiwum BP 5 egz. 1 egz. Stanowisko: Imię i nazwisko Nr. upr. Data: Podpis Opracował inż. Norbert Górzyński TECHOM klas. SA4 nr. 209/P/2008 Licencja zab. tech. IIst nr STP 29/2014 CNBOP SSP nr. 1/11/

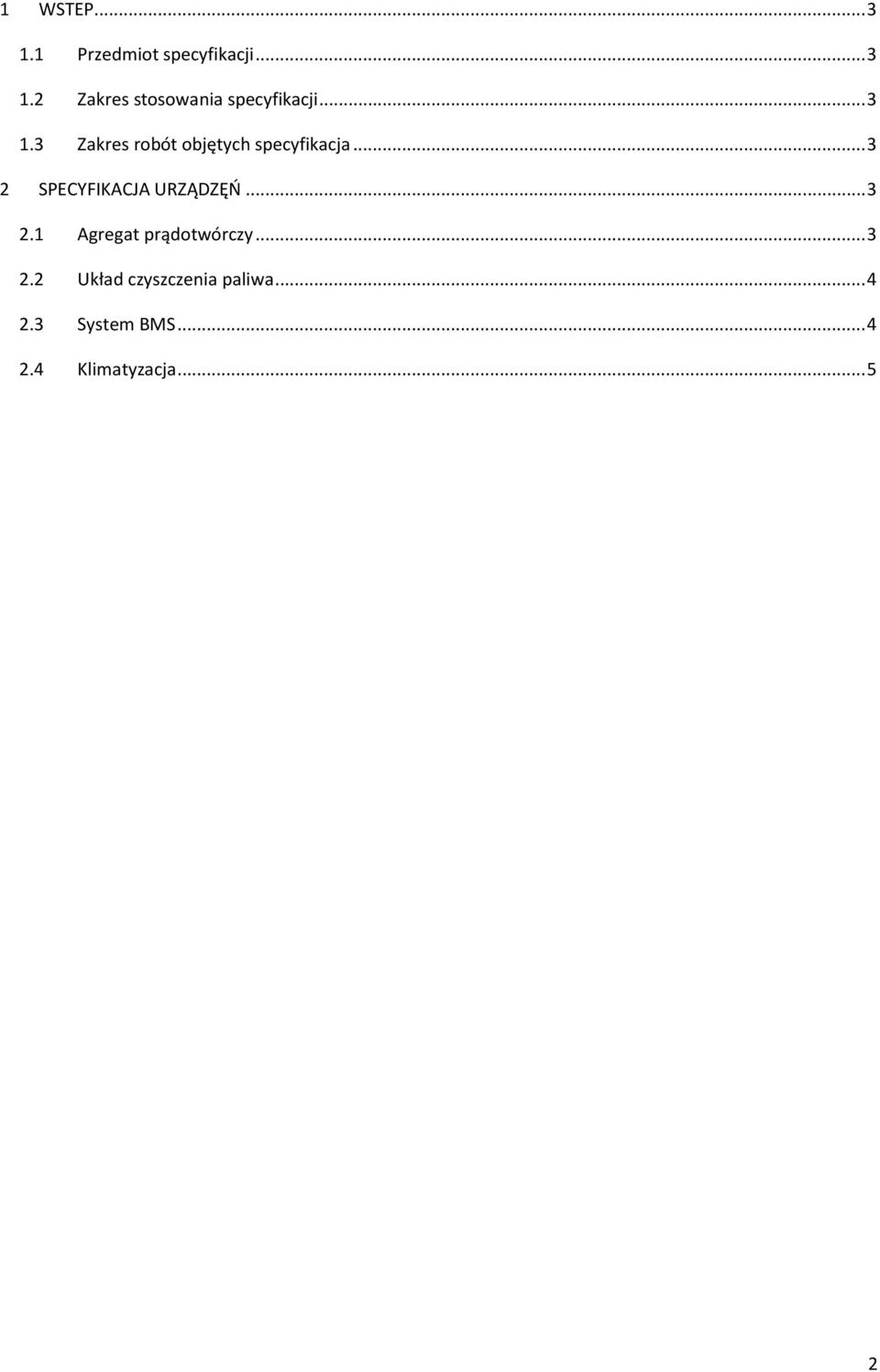

2 1 WSTEP Przedmiot specyfikacji Zakres stosowania specyfikacji Zakres robót objętych specyfikacja SPECYFIKACJA URZĄDZĘŃ Agregat prądotwórczy Układ czyszczenia paliwa System BMS Klimatyzacja

.. 3 2 SPECYFIKACJA URZĄDZĘŃ... 3 2.1 Agregat prądotwórczy... 3 2.2 Układ czyszczenia paliwa.

3 1 WSTEP 1.1 Przedmiot specyfikacji Przedmiotem mniejszej specyfikacji technicznej ST są wymagania dotyczące zastosowanych urządzeń oraz prac związanych z utrzymaniem obiektu w czasie funkcjonowania infrastruktury zasilania systemu informatycznego w budynku Ministerstwa Skarbu Państwa w Warszawie. 1.2 Zakres stosowania specyfikacji Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót. 1.3 Zakres robót objętych specyfikacja Ustalenia zawarte w niniejszej specyfikacji dotyczą wymagań i minimalnych parametrów które musza być spełnione w dostarczonych urządzeniach. odbioru. 2 SPECYFIKACJA URZĄDZĘŃ 2.1 Agregat prądotwórczy Projektowany zespół prądotwórczy musi spełniać poniższe wymagania. Dane ogólne zespołu prądotwórczego: Moc (zgodnie z ISO8528): praca awaryjna LTP nie mniej niż 150kVA, 120kW Napięcie : 400 V, 50 Hz Tolerancja napięcia: ±0,5 % Prędkość obrotowa: 1500 rpm Zużycie paliwa (100% obciążenia LTP): nie więcej niż 36l/godz Stopień ochrony prądnicy: IP23 Podgrzewacz bloku silnika Elektroniczny regulator obrotów Rozrusznik + alternator Zintegrowany w panelu kontrolnym regulator napięcia AVR Zintegrowany prostownik baterii startowych Samoczynny start Zintegrowany wyłącznik główny Wyłącznik awaryjny Obudowa wyciszona, odporna na warunki atmosferyczne Dane ogólne silnika zespołu prądotwórczego: Silnik wysokoprężny, 6 cylindrowy, rzędowy z turbodoładowaniem Nominalna prądkość obrotowa: 1500 obr/min Układ paliwowy: Wtrysk bezpośredni Dane ogólne prądnicy zespołu prądotwórczego: Konstrukcja: Bezszczotkowa, jednołożyskowa Poskok: 2/3 Klasa izolacji: H 3

infrastruktury zasilania systemu informatycznego w budynku Ministerstwa Skarbu Państwa w Warszawie. 1.

4 Typ wzbudzenia: samowzbudna Regulacja napięcia: +/- 1% Zniekształcenia napięcia: <1,5% bez obciążenia, <5% równomierne obciążenie liniowe Reaktancja podprzejściowa: 13% Dane ogólne panelu sterowania: Zasilanie z akumulatora wewnętrznego Wyświetlacz LCD Cyfrowa regulacja prędkości obrotowej, Zabudowany w panelu kontrolnym regulator napięcia prądnicy AVR Możliwość zdalnego uruchamiania Alarmy: nadobroty, niskie ciśnienie oleju, wysoka temperatura Przełącznik kontrolny AUTO, MANUAL Wskaźniki LED : błąd rozruchu, nadobroty, podobroty, niskie ciśnienie oleju, wysoka temperatura, błąd alternatora/prostownika, Licznik motogodzin Główne podzespoły agregatu (silnik, prądnica, panel sterowania) muszą pochodzić od jednego producenta. Producent agregatu musi posiadać na terenie Polski własny serwis fabryczny i magazyn częsci zamiennych. 2.2 Układ czyszczenia paliwa Zastosowane urządzenia musza spełniać wymagania minimalne: przepływ 10 l /min (600 l/godz.) zasilanie AC możliwość system kontroli ręcznego, automatycznego (timer) wraz z podłączeniem do systemu BMS zarządzanie poprzez dotykowy ekran oraz podłączenie do zewnętrznego BMS rodzaj alarmów: alarm wymiany filtra, alarm o wodzie w paliwie zaimplementowany system do klimatyzowania paliwa w celu antybakteryjnym, eliminowanie tworzenia się glonów i wody w zbiornikach usuwanie swobodnej wody w min. 99% w skali SAE J1488 usuwanie 10 mikronowej zemulgowanej wody w min. 95 % w skali SAE J1488 usuwanie zanieczyszczeń i bakterii do wielkości 2 mikronów montaż ścienny w kontenerze agregatu 2.3 System BMS W specyfikacji zostały uwzględnione wymagania dotyczące rozwiązań BMS oraz SMS. Dopuszcza się tylko te systemy centralnego nadzoru, które są w pełni otwarte oraz od podstaw zaprojektowane do pracy w środowisku sieci Internet, umożliwiając inwestorowi obniżenie kosztów eksploatacji oraz zdalne serwisowanie systemu. Projektowany system nadzoru BMS charakteryzuje się wielowarstwową 4

nadobroty, niskie ciśnienie oleju, wysoka temperatura Przełącznik kontrolny AUTO, MANUAL Wskaźniki LED : błąd rozruchu, nadobroty, podobroty, niskie ciśnienie oleju, wysoka temperatura, błąd

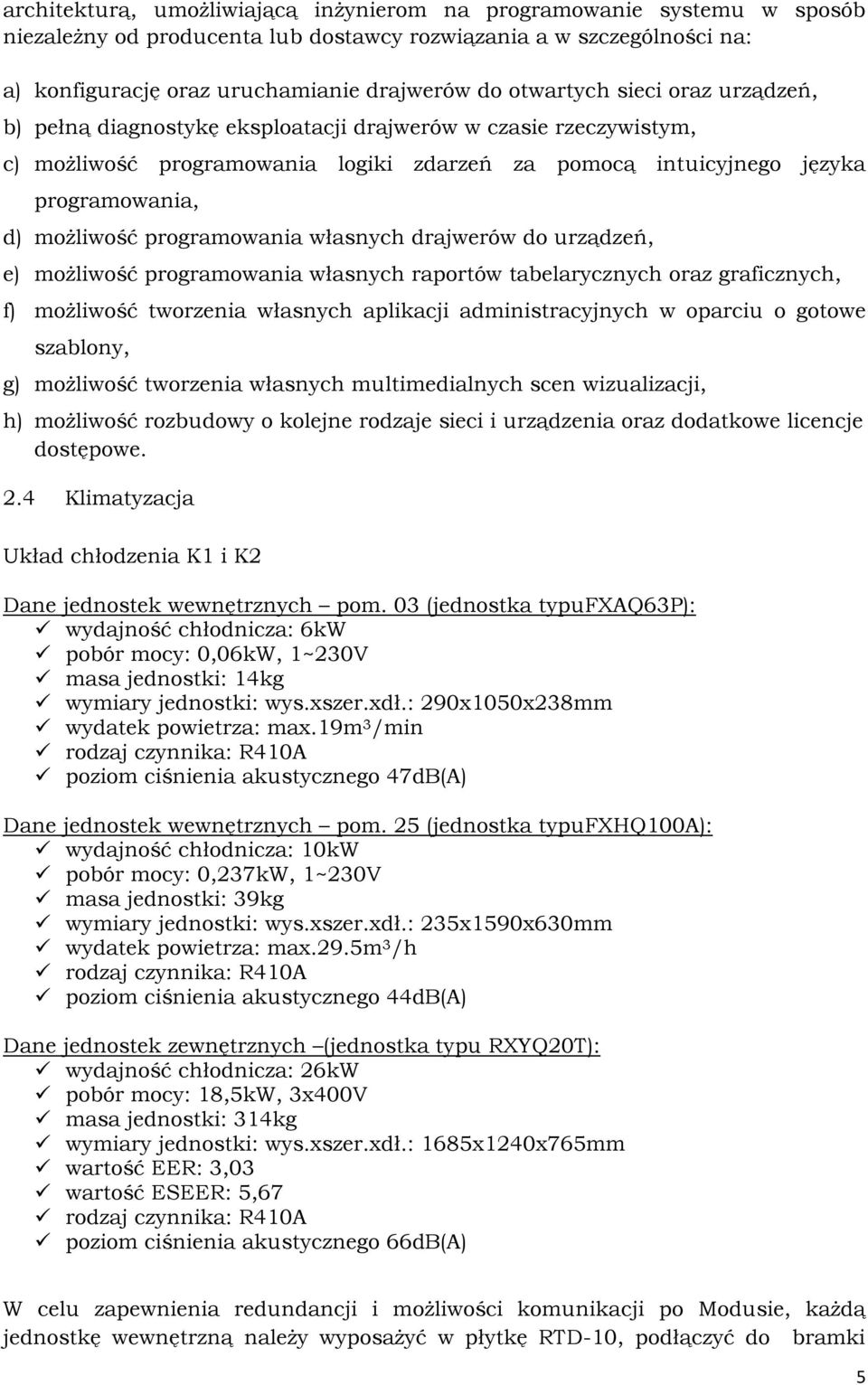

5 architekturą, umożliwiającą inżynierom na programowanie systemu w sposób niezależny od producenta lub dostawcy rozwiązania a w szczególności na: a) konfigurację oraz uruchamianie drajwerów do otwartych sieci oraz urządzeń, b) pełną diagnostykę eksploatacji drajwerów w czasie rzeczywistym, c) możliwość programowania logiki zdarzeń za pomocą intuicyjnego języka programowania, d) możliwość programowania własnych drajwerów do urządzeń, e) możliwość programowania własnych raportów tabelarycznych oraz graficznych, f) możliwość tworzenia własnych aplikacji administracyjnych w oparciu o gotowe szablony, g) możliwość tworzenia własnych multimedialnych scen wizualizacji, h) możliwość rozbudowy o kolejne rodzaje sieci i urządzenia oraz dodatkowe licencje dostępowe. 2.4 Klimatyzacja Układ chłodzenia K1 i K2 Dane jednostek wewnętrznych pom. 03 (jednostka typufxaq63p): wydajność chłodnicza: 6kW pobór mocy: 0,06kW, 1~230V masa jednostki: 14kg wymiary jednostki: wys.xszer.xdł.: 290x1050x238mm wydatek powietrza: max.19m 3 /min poziom ciśnienia akustycznego 47dB(A) Dane jednostek wewnętrznych pom. 25 (jednostka typufxhq100a): wydajność chłodnicza: 10kW pobór mocy: 0,237kW, 1~230V masa jednostki: 39kg wymiary jednostki: wys.xszer.xdł.: 235x1590x630mm wydatek powietrza: max.29.5m 3 /h poziom ciśnienia akustycznego 44dB(A) Dane jednostek zewnętrznych (jednostka typu RXYQ20T): wydajność chłodnicza: 26kW pobór mocy: 18,5kW, 3x400V masa jednostki: 314kg wymiary jednostki: wys.xszer.xdł.: 1685x1240x765mm wartość EER: 3,03 wartość ESEER: 5,67 poziom ciśnienia akustycznego 66dB(A) W celu zapewnienia redundancji i możliwości komunikacji po Modusie, każdą jednostkę wewnętrzną należy wyposażyć w płytkę RTD-10, podłączyć do bramki 5

programowania własnych drajwerów do urządzeń, e) możliwość programowania własnych raportów tabelarycznych oraz graficznych, f) możliwość tworzenia własnych aplikacji administracyjnych w oparciu o

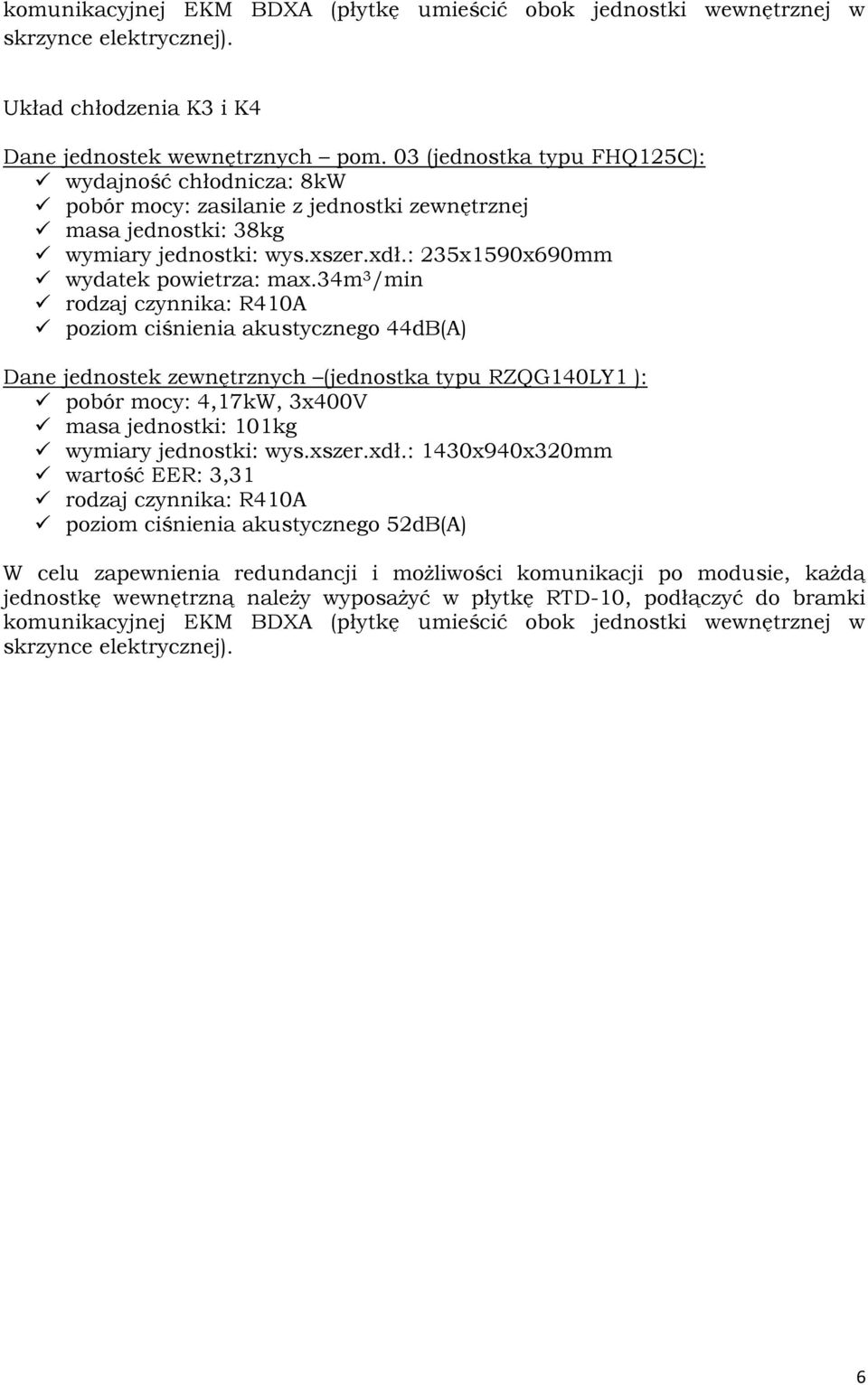

6 komunikacyjnej EKM BDXA (płytkę umieścić obok jednostki wewnętrznej w skrzynce elektrycznej). Układ chłodzenia K3 i K4 Dane jednostek wewnętrznych pom. 03 (jednostka typu FHQ125C): wydajność chłodnicza: 8kW pobór mocy: zasilanie z jednostki zewnętrznej masa jednostki: 38kg wymiary jednostki: wys.xszer.xdł.: 235x1590x690mm wydatek powietrza: max.34m 3 /min poziom ciśnienia akustycznego 44dB(A) Dane jednostek zewnętrznych (jednostka typu RZQG140LY1 ): pobór mocy: 4,17kW, 3x400V masa jednostki: 101kg wymiary jednostki: wys.xszer.xdł.: 1430x940x320mm wartość EER: 3,31 poziom ciśnienia akustycznego 52dB(A) W celu zapewnienia redundancji i możliwości komunikacji po modusie, każdą jednostkę wewnętrzną należy wyposażyć w płytkę RTD-10, podłączyć do bramki komunikacyjnej EKM BDXA (płytkę umieścić obok jednostki wewnętrznej w skrzynce elektrycznej). 6

34m 3 /min poziom ciśnienia akustycznego 44dB(A) Dane jednostek zewnętrznych (jednostka typu RZQG140LY1 ): pobór mocy: 4,17kW, 3x400V masa jednostki: 101kg wymiary jednostki: wys.xszer.xdł.
