1 Cennik 2015 Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze

2 Zehnder wszystko dla komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia Ogrzewanie, chłodzenie, świeże i czyste powietrze: w celu stworzenia komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia firma Zehnder spełni wszelkie oczekiwania zależnie od potrzeb. Szeroka i przejrzysta oferta firmy Zehnder obejmuje produkty dostosowane do każdego wnętrza, bez względu na to, czy jest to obiekt prywatny, publiczny, przemysłowy, nowe budownictwo czy budynek modernizowany. Również w kwestii serwisu firma Zehnder jest always around you. Ogrzewanie Systemy ogrzewania oferowane przez firmę Zehnder to nie tylko grzejniki dekoracyjne. W palecie produktów można znaleźć różnorodne rozwiązania w zakresie ogrzewania obejmujące zarówno promienniki wodne, jak również pompy ciepła z wbudowaną centralą wentylacyjną. Grzejniki dekoracyjne Kompaktowa centrala energetyczna z wbudowaną pompą ciepła System ogrzewania i chłodzenia sufitowego System komfortowej wentylacji pomieszczeń z odzyskiem ciepła Systemy klimatyzacji z panelami promiennikowymi Grzejniki dekoracyjne Zehnder, Zehnder Nestsystems Chłodzenie Firma Zehnder oferuje przemyślane rozwiązania również w zakresie chłodzenia pomieszczeń. Obejmują one zarówno systemy chłodzenia sufitowego, jak również system komfortowej wentylacji pomieszczeń z dystrybucją schłodzonego, świeżego powietrza. Systemy ogrzewania i chłodzenia sufitowego Kompaktowa centrala energetyczna z pompą ciepła i przewodem solanki System komfortowej wentylacji pomieszczeń z gruntowym wymiennikiem ciepła do wstępnej regulacji temperatury świeżego powietrza Systemy klimatyzacji z panelami promiennikowymi Systemy ogrzewania i chłodzenia sufitowego Zehnder, Zehnder Nestsystems

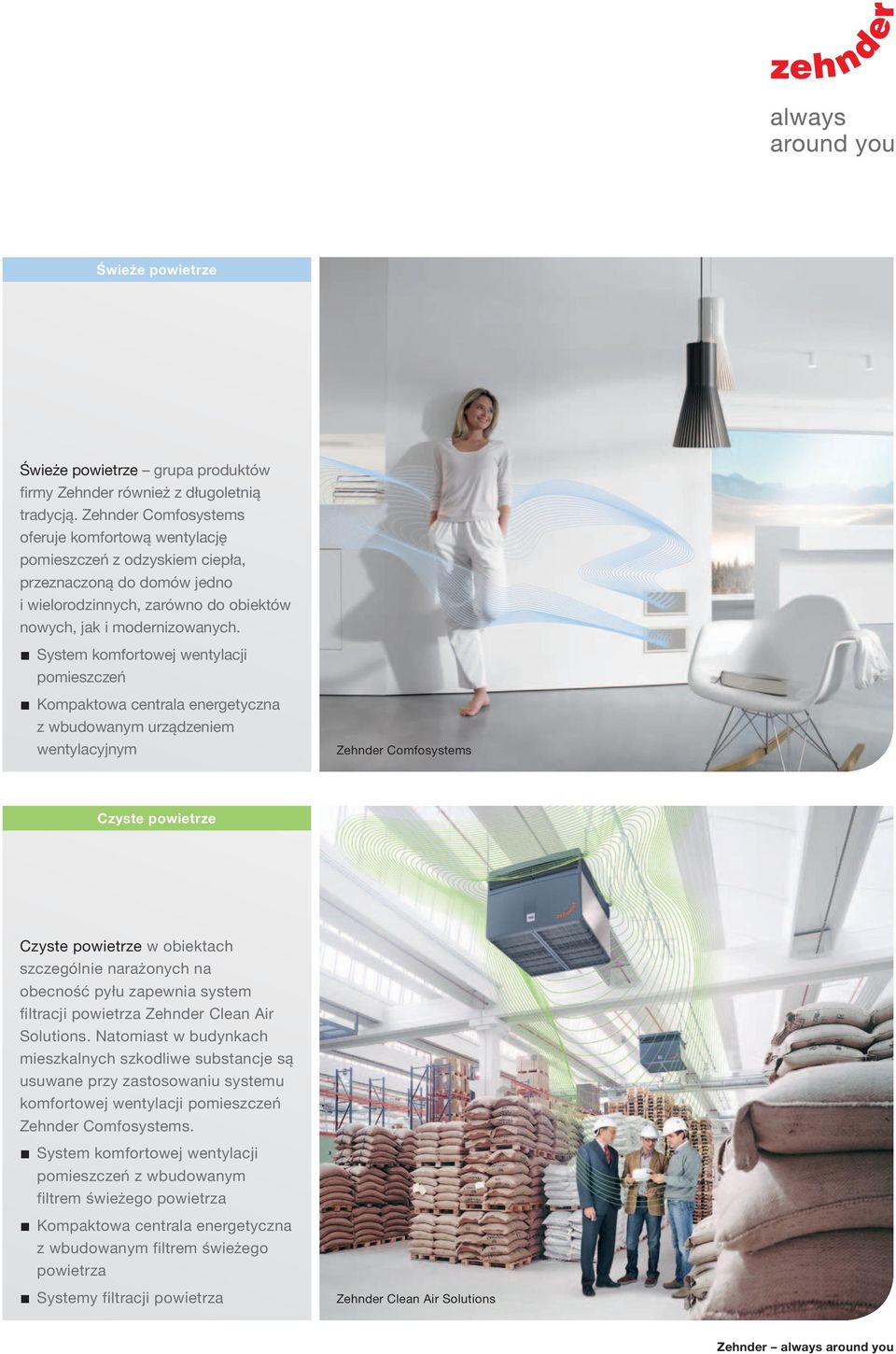

3 Świeże powietrze Świeże powietrze grupa produktów firmy Zehnder również z długoletnią tradycją. Zehnder Comfosystems oferuje komfortową wentylację pomieszczeń z odzyskiem ciepła, przeznaczoną do domów jedno i wielorodzinnych, zarówno do obiektów nowych, jak i modernizowanych. System komfortowej wentylacji pomieszczeń Kompaktowa centrala energetyczna z wbudowanym urządzeniem wentylacyjnym Zehnder Comfosystems Czyste powietrze Czyste powietrze w obiektach szczególnie narażonych na obecność pyłu zapewnia system filtracji powietrza Zehnder Clean Air Solutions. Natomiast w budynkach mieszkalnych szkodliwe substancje są usuwane przy zastosowaniu systemu komfortowej wentylacji pomieszczeń Zehnder Comfosystems. System komfortowej wentylacji pomieszczeń z wbudowanym filtrem świeżego powietrza Kompaktowa centrala energetyczna z wbudowanym filtrem świeżego powietrza Systemy filtracji powietrza Zehnder Clean Air Solutions Zehnder always around you

4 Sprzedaż Technika Grzewcza Region Północny tel. kom Region Zachodni i Północno-zachodni tel. kom Region Centralny tel. kom Aglomeracja Warszawska i Polska Wschodnia tel. kom tel. kom Region Południowo-zachodni tel. kom Region Południowy tel. kom Promienniki tel. kom Sprzedaż Comfosystems Sprzedaż Polska Region Północny Północna tel. kom Polska Region Zachodnia i Północno-zachodni tel. kom Polska Region Centralny Centralna tel. kom Polska Aglomeracja Południowo-Zachodnia Warszawska tel. i Polska kom. Wschodnia tel. kom Polska tel. kom. Południowo-Wschodnia tel. kom Region Południowo-zachodni Polska tel. kom. Wschodnia tel. kom Region Południowy tel. kom Promienniki tel. kom Zehnder Polska Sp. z o.o. Zehnder Polska Sp. z o.o. ul. Kurpiów 14 A, Wrocław ul. Kurpiów 14A, Wrocław tel tel fax fax mail: info@zehnder.pl zapytania - mail: technika@zehnder.pl zamówienia zapytania - mail: - mail: technika@zehnder.pl zamowienia@zehnder.pl reklamacje zamówienia -- mail: zamowienia@zehnder.pl reklamacje@zehnder.pl reklamacje - mail: reklamacje@zehnder.pl Doradztwo techniczne i serwis tel. kom tel. kom tel tel tel fax Zamówienia i logistyka tel fax

5 Spis treści Zehnder oplflex Oplflex Przegląd modeli Opis produktu Oplflex FLK Oplflex FLK Canal Oplflex Dynamic FCT 24 DC Oplflex Dynamic FCT 230 AC Oplflex FLT Oplflex FCC 24 DC Oplflex FCC 230 AC Oplflex FLB Ramy i grille Automatyka i regulacja Wykonania specjalne konwekcja naturalna konwekcja wymuszona stała wydajność cieplna wysoka odporność mechaniczna wykonania na miarę Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 3 5

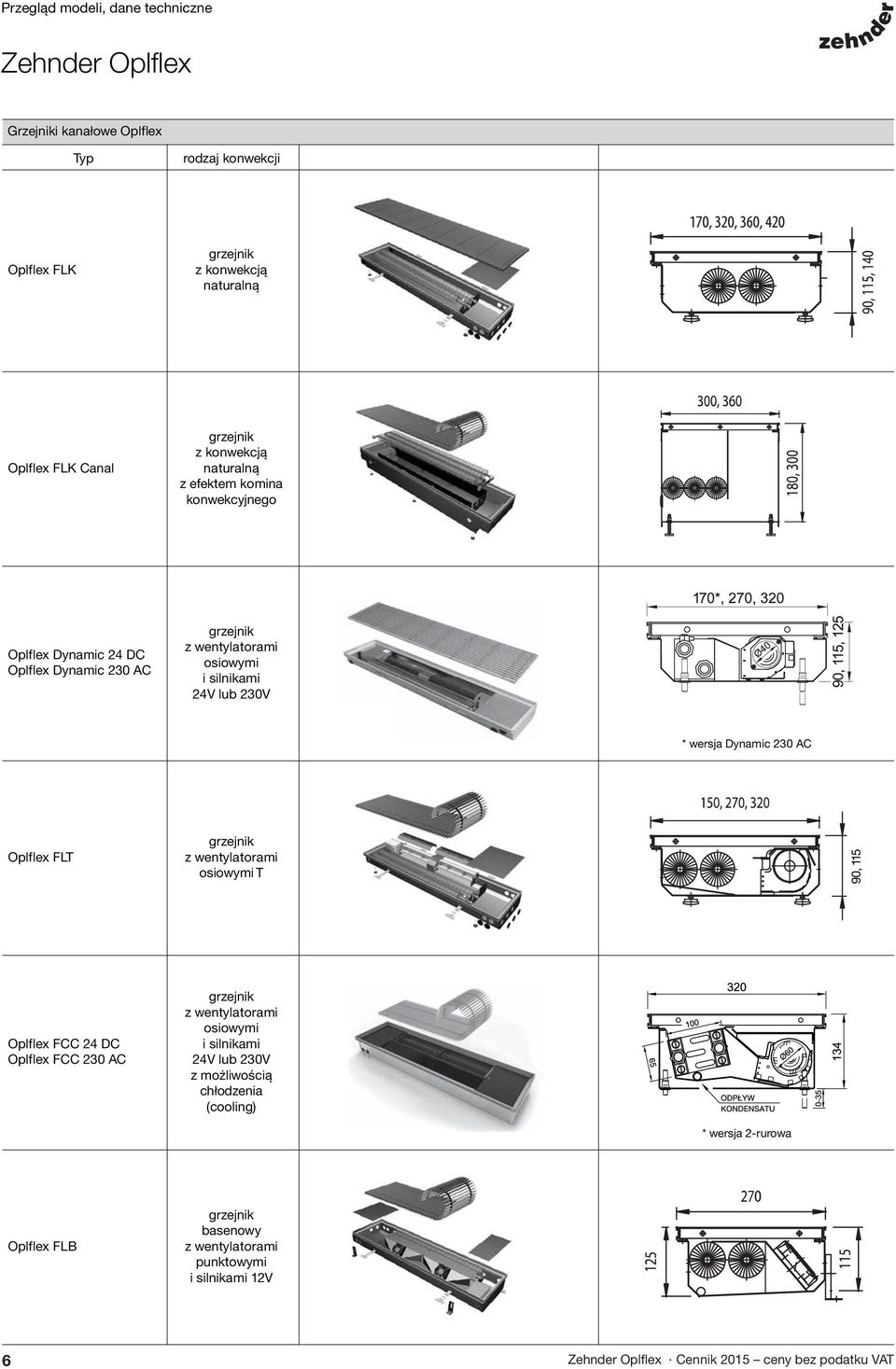

6 Przegląd modeli, dane techniczne Grzejniki kanałowe Oplflex Typ rodzaj konwekcji Oplflex FLK grzejnik z konwekcją naturalną Oplflex FLK Canal grzejnik z konwekcją naturalną z efektem komina konwekcyjnego Oplflex Dynamic 24 DC Oplflex Dynamic 230 AC grzejnik z wentylatorami osiowymi i silnikami 24V lub 230V * wersja Dynamic 230 AC Oplflex FLT grzejnik z wentylatorami osiowymi T 90, 115 Oplflex FCC 24 DC Oplflex FCC 230 AC grzejnik z wentylatorami osiowymi i silnikami 24V lub 230V z możliwością chłodzenia (cooling) * wersja 2-rurowa Oplflex FLB grzejnik basenowy z wentylatorami punktowymi i silnikami 12V 6. Cennik 2015 ceny bez podatku VAT Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 4

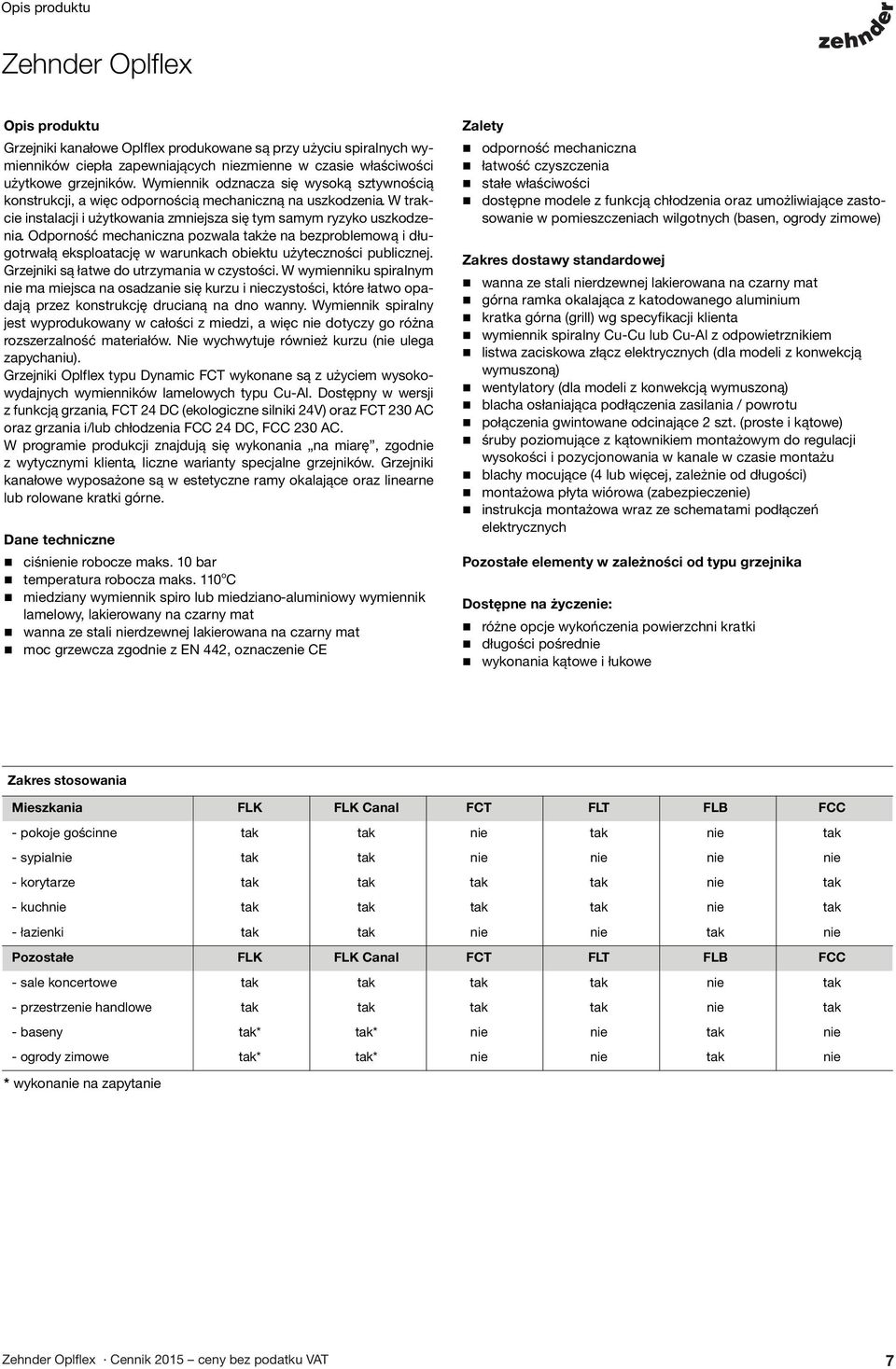

7 Opis produktu Opis produktu Grzejniki kanałowe Oplflex produkowane są przy użyciu spiralnych wymienników ciepła zapewniających niezmienne w czasie właściwości użytkowe grzejników. Wymiennik odznacza się wysoką sztywnością konstrukcji, a więc odpornością mechaniczną na uszkodzenia. W trakcie instalacji i użytkowania zmniejsza się tym samym ryzyko uszkodzenia. Odporność mechaniczna pozwala także na bezproblemową i długotrwałą eksploatację w warunkach obiektu użyteczności publicznej. Grzejniki są łatwe do utrzymania w czystości. W wymienniku spiralnym nie ma miejsca na osadzanie się kurzu i nieczystości, które łatwo opadają przez konstrukcję drucianą na dno wanny. Wymiennik spiralny jest wyprodukowany w całości z miedzi, a więc nie dotyczy go różna rozszerzalność materiałów. Nie wychwytuje również kurzu (nie ulega zapychaniu). Grzejniki Oplflex typu Dynamic FCT wykonane są z użyciem wysokowydajnych wymienników lamelowych typu Cu-Al. Dostępny w wersji z funkcją grzania, FCT 24 DC (ekologiczne silniki 24V) oraz FCT 230 AC oraz grzania i/lub chłodzenia FCC 24 DC, FCC 230 AC. W programie produkcji znajdują się wykonania na miarę, zgodnie z wytycznymi klienta, liczne warianty specjalne grzejników. Grzejniki kanałowe wyposażone są w estetyczne ramy okalające oraz linearne lub rolowane kratki górne. Dane techniczne ciśnienie robocze maks. 10 bar temperatura robocza maks. 110 o C miedziany wymiennik spiro lub miedziano-aluminiowy wymiennik lamelowy, lakierowany na czarny mat wanna ze stali nierdzewnej lakierowana na czarny mat moc grzewcza zgodnie z EN 442, oznaczenie CE Zalety odporność mechaniczna łatwość czyszczenia stałe właściwości dostępne modele z funkcją chłodzenia oraz umożliwiające zastosowanie w pomieszczeniach wilgotnych (basen, ogrody zimowe) Zakres dostawy standardowej wanna ze stali nierdzewnej lakierowana na czarny mat górna ramka okalająca z katodowanego aluminium kratka górna (grill) wg specyfikacji klienta wymiennik spiralny Cu-Cu lub Cu-Al z odpowietrznikiem listwa zaciskowa złącz elektrycznych (dla modeli z konwekcją wymuszoną) wentylatory (dla modeli z konwekcją wymuszoną) blacha osłaniająca podłączenia zasilania / powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu blachy mocujące (4 lub więcej, zależnie od długości) montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych Pozostałe elementy w zależności od typu grzejnika Dostępne na życzenie: różne opcje wykończenia powierzchni kratki długości pośrednie wykonania kątowe i łukowe Zakres stosowania Mieszkania FLK FLK Canal FCT FLT FLB FCC - pokoje gościnne tak tak nie tak nie tak - sypialnie tak tak nie nie nie nie - korytarze tak tak tak tak nie tak - kuchnie tak tak tak tak nie tak - łazienki tak tak nie nie tak nie Pozostałe FLK FLK Canal FCT FLT FLB FCC - sale koncertowe tak tak tak tak nie tak - przestrzenie handlowe tak tak tak tak nie tak - baseny tak* tak* nie nie tak nie - ogrody zimowe tak* tak* nie nie tak nie * wykonanie na zapytanie. Cennik 2015 ceny bez podatku VAT 7 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 5

8 Dane techniczne Oplflex FLK Grzejnik kanałowy, podokienny. Bezgłośny i łatwy w czyszczeniu wymiennik ciepła Cu-Cu typu spiro. Kanał typu płytkiego. Możliwość przystosowania grzejnika na chwilowe zalanie (pochylone dno i odprowadzenie wody). Wymiary i przekroje FLK konwekcja naturalna kanał płytki FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK Cennik 2015 ceny bez podatku VAT Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 6

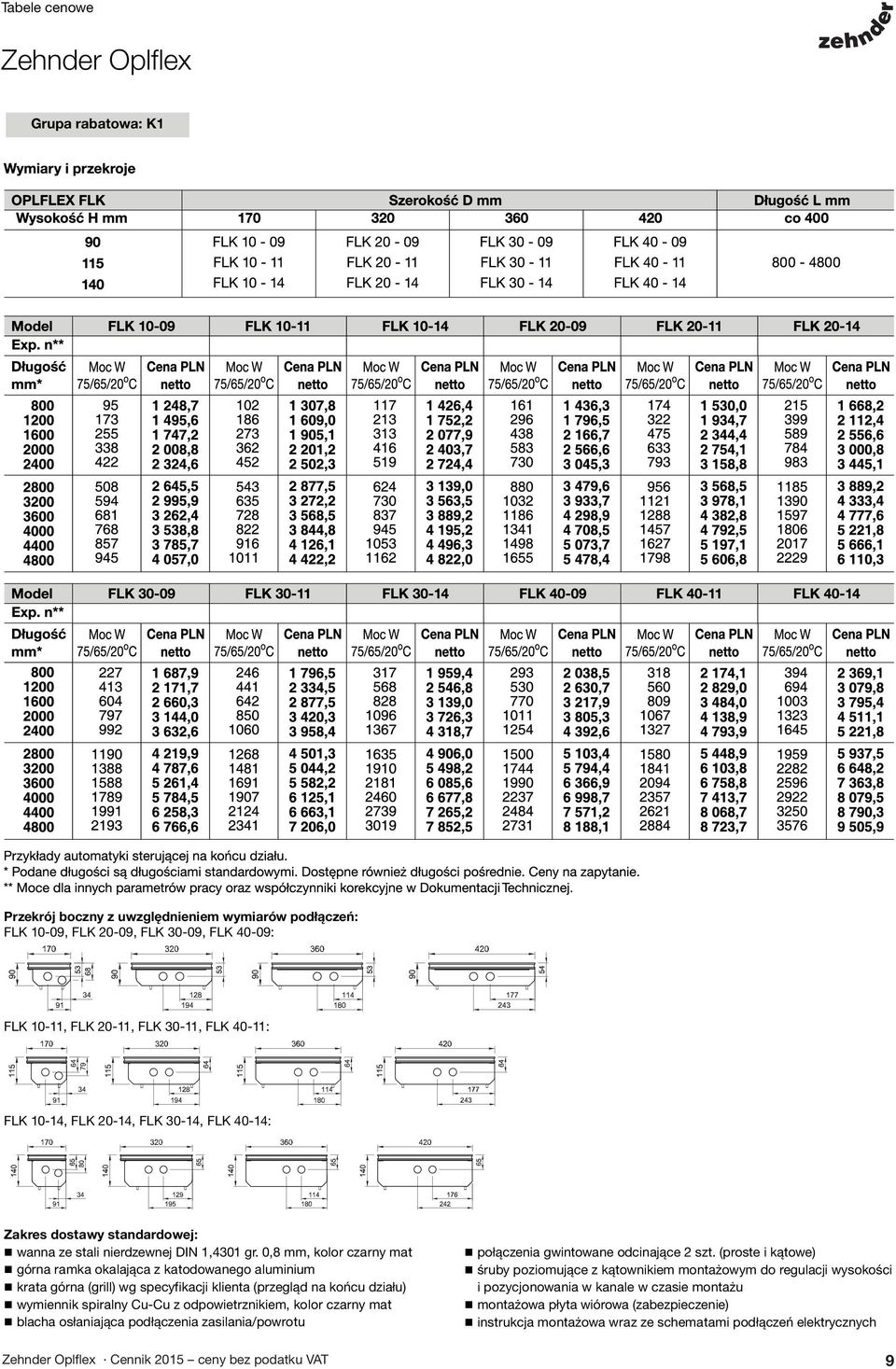

9 Tabele cenowe Grupa rabatowa: K1 Przekrój boczny z uwzględnieniem wymiarów podłączeń: FLK 10-09, FLK 20-09, FLK 30-09, FLK 40-09: FLK 10-11, FLK 20-11, FLK 30-11, FLK 40-11: FLK 10-14, FLK 20-14, FLK 30-14, FLK 40-14: Zakres dostawy standardowej: wanna ze stali nierdzewnej DIN 1,4301 gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wymiennik spiralny Cu-Cu z odpowietrznikiem, kolor czarny mat blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych. Cennik 2015 ceny bez podatku VAT 9 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 7

10 Tabele cenowe, dane techniczne Grupa rabatowa: K1 Oplflex FLK Canal Grzejnik kanałowy z konwekcją naturalną. Trwały i higieniczny wymiennik ciepła Cu-Cu typu spiro. Zastosowanie jako główne źródło ciepła. Wykonanie pod okna wariant A. Wykonanie do środka pomieszczeń wariant B - opcja dla podłóg dwudzielnych. Wymiary i przekroje FLK Canal konwekcja naturalna z efektem komina konwekcyjnego FLK FLK wariant A* wariant B FLK FLK wariant B wariant A* * wykonanie standardowe; dla wersji opcjonalnej konieczne podanie informacji na zamówieniu wariant B Zakres dostawy standardowej: wanna ze stali nierdzewnej DIN 1,4301 gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wymiennik spiralny Cu-Cu z odpowietrznikiem, kolor czarny mat blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych 10. Cennik 2015 ceny bez podatku VAT Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 8

11 Dane techniczne Oplflex Dynamic FCT 24 DC Wysokowydajny konwektor podłogowy wyposażony w wentylatory osiowe i ekologiczne silniki 24V (DC). Wysoka wydajność - wymiennik lamelowy Cu-Al. Dopracowana konstrukcja, zapewnia najkorzystniejsze parametry grzewcze i cichą pracę. Zastosowanie w obiektach mieszkalnych, budynkach administracyjnych i innych obiektach przeznaczenia ogólnego. Całość urządzenia lakierowana w kolorze czarny mat (oprócz grilla i ramki). Wymiary i przekroje Dynamic FCT 24 DC FCT FCT FCT FCT FCT Standardowe przyłącza po lewej stronie, wymiennik od strony okna. Cennik 2015 ceny bez podatku VAT 11 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 9

12 Tabele cenowe Grupa rabatowa: K1 Uwaga! Cena nie zawiera automatyki sterującej. Przykłady automatyki sterującej na końcu działu. Zalecany regulator SR 201. * Podane długości są długościami standardowymi. Dostępne również długości pośrednie. Ceny na zapytanie. ** Moce dla innych parametrów pracy oraz współczynniki korekcyjne w Dokumentacji technicznej. *** Możliwe zastosowanie dla chłodzenia, parametry na zapytanie. Zakres dostawy standardowej: obudowa grzejnika ze stali nierdzewnej gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wysokowydajny wymiennik lamelowy Cu-Al z odpowietrznikiem. listwa zaciskowa złącz el. wentylator osiowy z oszczędnymi silnikami 24 V i osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych 12. Cennik 2015 ceny bez podatku VAT 10 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT

13 Dane techniczne Oplflex Dynamic FCT 230 AC Wysokowydajny konwektor podłogowy wyposażony w wentylatory osiowe i silniki elektryczne 230 V (AC) Wysoka wydajność - wymiennik lamelowy Cu-Al. Dopracowana konstrukcja, zapewnia najkorzystniejsze parametry grzewcze i cichą pracę. Zastosowanie w obiektach mieszkalnych, budynkach administracyjnych i innych obiektach przeznaczenia ogólnego. Całość urządzenia lakierowana w kolorze czarny mat (oprócz grilla i ramki). Wymiary i przekroje Dynamic FCT 230 AC FCT FCT FCT FCT FCT FCT Standardowe przyłącza po lewej stronie, wymiennik od strony okna Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 11 13

14 Tabele cenowe, dane techniczne Grupa rabatowa: K1 Uwaga! Cena nie zawiera automatyki sterującej. * Podane długości są długościami standardowymi. Dostępne również długości pośrednie. Ceny na zapytanie. ** Moce dla innych parametrów pracy oraz współczynniki korekcyjne w Dokumentacji Technicznej. *** Możliwe zastosowanie dla chłodzenia, parametry na zapytanie. Zakres dostawy standardowej: obudowa grzejnika ze stali nierdzewnej gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wysokowydajny wymiennik lamelowy Cu-Al z odpowietrznikiem. wentylator osiowy z silnikami 230 V i osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu zawory odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) i schematy 14. Cennik 2015 ceny bez podatku VAT 12 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT

15 Dane techniczne Oplflex FLT Konwektor podłogowy do suchego środowiska wyposażony w wentylatory osiowe. Wysoka wydajność przy zachowaniu cichej pracy. Wykorzystanie w budynkach administracyjnych, biurach, domkach jednorodzinnych z naciskiem na niski poziom hałasu. Dla pomieszczeń niemieszkalnych można użyć jako ogrzewanie podstawowe. Dzięki zastosowaniu silników o napięciu 230V, możliwość sterowania bezstopniowego. Wymiary i przekroje FLT konwekcja wymuszona kanał płytki FLT FLT Standardowe przyłącza po lewej stronie FLT FLT Standardowe przyłącza po lewej stronie Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 13 15

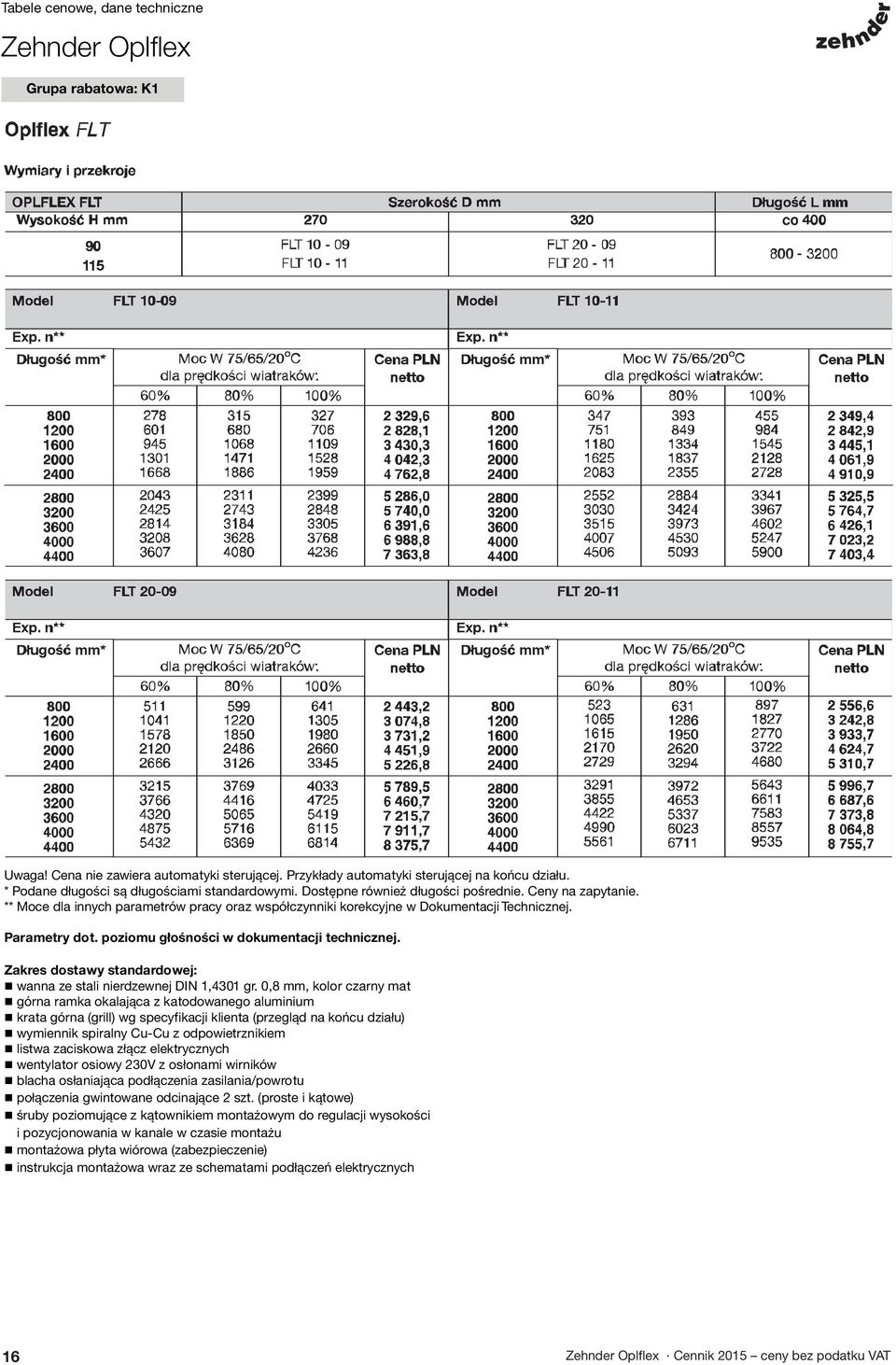

16 Tabele cenowe, dane techniczne Grupa rabatowa: K1 Uwaga! Cena nie zawiera automatyki sterującej. Przykłady automatyki sterującej na końcu działu. * Podane długości są długościami standardowymi. Dostępne również długości pośrednie. Ceny na zapytanie. ** Moce dla innych parametrów pracy oraz współczynniki korekcyjne w Dokumentacji Technicznej. Parametry dot. poziomu głośności w dokumentacji technicznej. Zakres dostawy standardowej: wanna ze stali nierdzewnej DIN 1,4301 gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wymiennik spiralny Cu-Cu z odpowietrznikiem listwa zaciskowa złącz elektrycznych wentylator osiowy 230V z osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych 16. Cennik 2015 ceny bez podatku VAT 14 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT

17 Tabele cenowe, dane techniczne Grupa rabatowa: K1 Oplflex FCC 24 DC Grzejnik posiada optymalne parametry dla ogrzewania i dodatkowego chłodzenia powierzchni mieszkalnych oraz użyteczności publicznej, także tych zaopatrzonych w system BMS. Grzejnik kanałowy dla systemów 2-rurowych (obieg pojedynczy). W systemie krąży alternatywnie medium grzewcze albo chłodzące. Tryb pracy zmieniany jest w pomieszczeniu technicznym. Ustawienia termostatu naściennego, temperatury oraz trybu pracy dokonywane ręcznie bądź automatycznie. Grzejnik kanałowy dla systemów 4-rurowych (obieg podwójny). W pierwszym obiegu krąży medium grzewcze natomiast w drugim medium chłodzące. Termostat naścienny ocenia temperaturę w danym momencie i automatycznie grzeje bądź chłodzi. Odpowiedni obieg jest otwierany/zamykany przez napęd ON/OFF. Wymiary i przekroje FCC konwekcja wymuszona kanał grzewczo-chłodzący FCC2A-13 24V FCC4A-13 24V Zakres dostawy standardowej: obudowa grzejnika ze stali nierdzewnej gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanegoaluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wysokowydajny wymiennik lamelowy Cu-Al z odpowietrznikiem; system 2- lub 4-rurowy listwa zaciskowa złącz elektrycznych wentylator osiowy z silnikami 24 V i osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych 134 FCC2A-13 24V, FCC4A-13 24V Moc grzewcza 75/65/20 0 C [W] dla prędkości wentylatorów: Moc grzewcza 75/65/20 0 C [W] dla prędkości wentylatorów: 3 567, , , , , , , , , ,0 Moc chłodnicza [W] dla prędkości wentylatorów: Moc chłodnicza [W] dla prędkości wentylatorów: QK QS QK QS QK QS QK QS QK QS QK QS 3 567, , , , ,9 Q K [W] - całkowita moc chłodzenia, Q S [W] - moc jawna chłodzenia, RH [%] - wilgotność względna Opcjonalnie istnieje możliwość zamontowania pompki do skroplin CP10 oraz filtra DF , , , , ,0 Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 15 17

18 Tabele cenowe, dane techniczne Grupa rabatowa: K1 Oplflex FCC 230 AC Grzejnik posiada optymalne parametry dla ogrzewania i dodatkowego chłodzenia powierzchni mieszkalnych oraz użyteczności publicznej, także tych zaopatrzonych w system BMS. Grzejnik kanałowy dla systemów 2-rurowych (obieg pojedynczy). W systemie krąży alternatywnie medium grzewcze albo chłodzące. Tryb pracy zmieniany jest w pomieszczeniu technicznym. Ustawienia termostatu naściennego, temperatury oraz trybu pracy dokonywane ręcznie bądź automatycznie. Grzejnik kanałowy dla systemów 4-rurowych (obieg podwójny). W pierwszym obiegu krąży medium grzewcze natomiast w drugim medium chłodzące. Termostat naścienny ocenia temperaturę w danym momencie i automatycznie grzeje bądź chłodzi. Odpowiedni obieg jest otwierany/zamykany przez napęd ON/OFF. Wymiary i przekroje FCC konwekcja wymuszona kanał grzewczo-chłodzący FCC2A V FCC4A V Zakres dostawy standardowej: obudowa grzejnika ze stali nierdzewnej gr. 0,8 mm, kolor czarny mat górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wysokowydajny wymiennik lamelowy Cu-Al z odpowietrznikiem; system 2- lub 4-rurowy listwa zaciskowa złącz elektrycznych wentylator osiowy z silnikami 230 V i osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych Dynamic FCC 230 V DC 134 FCC2A V, FCC4A V Moc grzewcza 75/65/20 0 C [W] dla prędkości wentylatorów: Moc grzewcza 75/65/20 0 C [W] dla prędkości wentylatorów: 3 006, , , , , , , , , ,2 Moc chłodnicza [W] dla prędkości wentylatorów: Moc chłodnicza [W] dla prędkości wentylatorów: QK QS QK QS QK QS QK QS QK QS QK QS 3 006, , , , , , , , , ,2 Q K [W] - całkowita moc chłodzenia, Q S [W] - moc jawna chłodzenia, RH [%] - wilgotność względna Opcjonalnie istnieje możliwość zamontowania pompki do skroplin CP10 oraz filtra DF Cennik 2015 ceny bez podatku VAT 16 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT

19 Tabele cenowe, dane techniczne Grupa rabatowa: K1 Oplflex FLB Grzejnik kanałowy do wilgotnego środowiska - basenów, ogrodów zimowych itd. Odporny na krótkotrwałe zalanie, odprowadzanie wilgoci otworem do odprowadzania kondensatu. Materiał odporny na działanie czynników właściwych dla środowiska wilgotnego. Wymiary i przekroje FLB konwekcja wymuszona kanał z przeznaczeniem do pomieszczeń wilgotnych FLB Zakres dostawy standardowej: wanna ze stali nierdzewnej DIN 1,4404 gr. 1 mm, materiał odporny na środowisko agresywne górna ramka okalająca z katodowanego aluminium krata górna (grill) wg specyfikacji klienta (przegląd na końcu działu) wymiennik spiralny Cu-Cu z odpowietrznikiem wyjście do listwy zaciskowej 12V DC wentylatory punktowe wodoodporne 12V połączenia gwintowane odcinające 2 szt. (proste i kątowe) śruby poziomujące z kątownikiem montażowym do regulacji wysokości i pozycjonowania w kanale w czasie montażu montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa wraz ze schematami podłączeń elektrycznych Uwaga! Cena nie zawiera automatyki sterującej. Przykłady automatyki sterującej na końcu działu. * Podane długości są długościami standardowymi. Dostępne również długości pośrednie. Ceny na zapytanie. ** Moce dla innych parametrów pracy oraz współczynniki korekcyjne w Dokumentacji Technicznej. Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 17 19

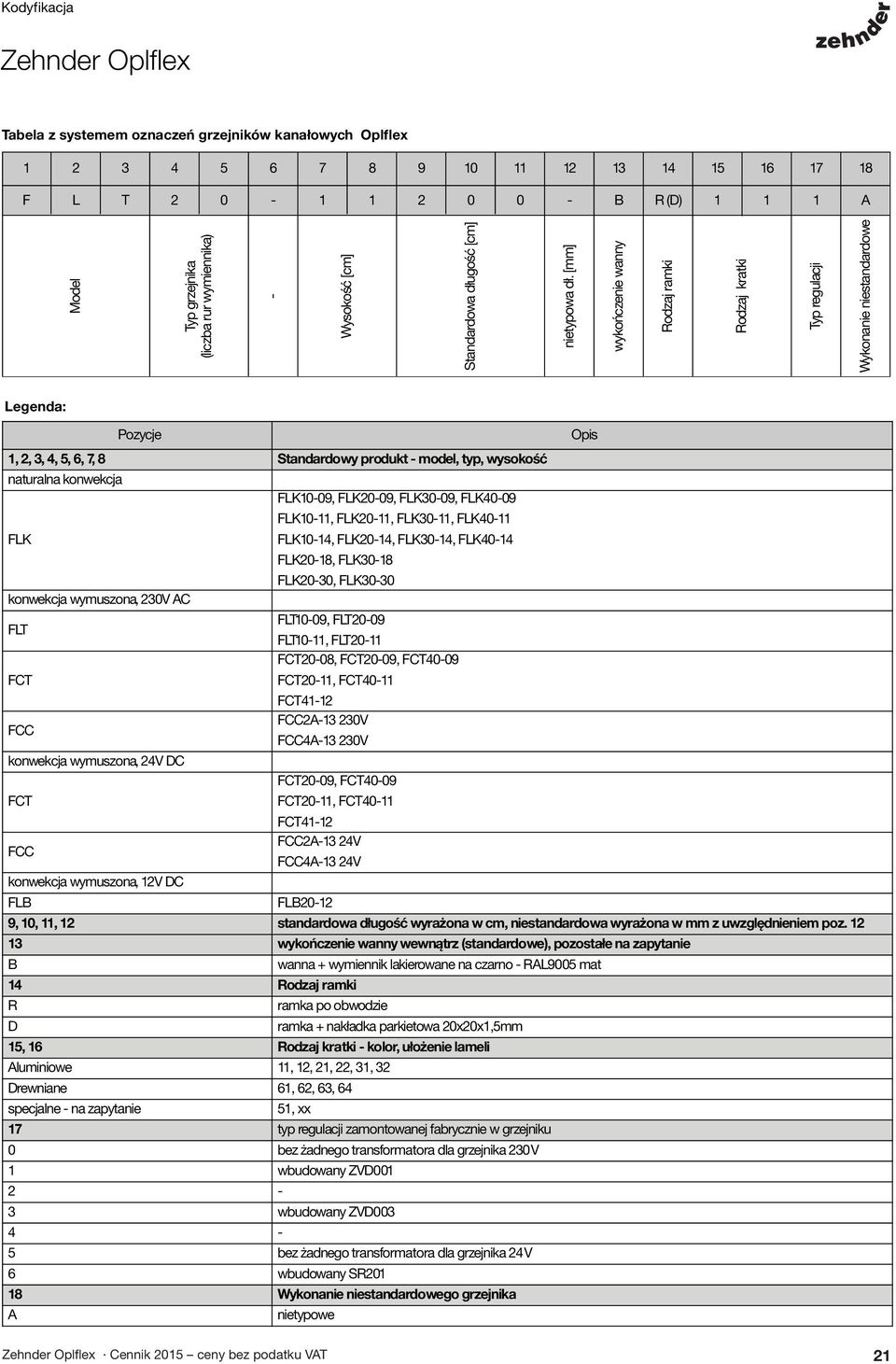

20 Kodyfikacja Tabela z systemem oznaczeń grzejników kanałowych Oplflex F L T B R (D) A Model Typ grzejnika (liczba rur wymiennika) - Wysokość [cm] Standardowa długość [cm] nietypowa dł. [mm] wykończenie wanny Rodzaj ramki Rodzaj kratki Typ regulacji Wykonanie niestandardowe Legenda: Pozycje Opis 1, 2, 3, 4, 5, 6, 7, 8 Standardowy produkt - model, typ, wysokość naturalna konwekcja FLK10-09, FLK20-09, FLK30-09, FLK40-09 FLK10-11, FLK20-11, FLK30-11, FLK40-11 FLK FLK10-14, FLK20-14, FLK30-14, FLK40-14 FLK20-18, FLK30-18 FLK20-30, FLK30-30 konwekcja wymuszona, 230V AC FLT10-09, FLT20-09 FLT FLT10-11, FLT20-11 FCT20-08, FCT20-09, FCT40-09 FCT FCT20-11, FCT40-11 FCT41-12 FCC2A V FCC FCC4A V konwekcja wymuszona, 24V DC FCT20-09, FCT40-09 FCT FCT20-11, FCT40-11 FCT41-12 FCC2A-13 24V FCC FCC4A-13 24V konwekcja wymuszona, 12V DC FLB FLB , 10, 11, 12 standardowa długość wyrażona w cm, niestandardowa wyrażona w mm z uwzględnieniem poz wykończenie wanny wewnątrz (standardowe), pozostałe na zapytanie B wanna + wymiennik lakierowane na czarno - RAL9005 mat 14 Rodzaj ramki R ramka po obwodzie D ramka + nakładka parkietowa 20x20x1,5mm 15, 16 Rodzaj kratki - kolor, ułożenie lameli Aluminiowe 11, 12, 21, 22, 31, 32 Drewniane 61, 62, 63, 64 specjalne - na zapytanie 51, xx 17 typ regulacji zamontowanej fabrycznie w grzejniku 0 bez żadnego transformatora dla grzejnika 230 V 1 wbudowany ZVD wbudowany ZVD bez żadnego transformatora dla grzejnika 24 V 6 wbudowany SR Wykonanie niestandardowego grzejnika A nietypowe Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 19 21

21 Akcesoria Grupa rabatowa: AK Opis Wykończenie Nr artykułu Cena [szt.] Zastosowanie Zawór AV9 z nastawą wstępną Wersja kątowa ½, wkładka zaworowa z dławikiem wymienialnym pod ciśnieniem urządzenia bez spuszczania wody z instalacji. Zawór niklowany; przyłącze gwintowane termostatu M 30 x 1,5; temperatura robocza maks. 120 C; ciśnienie robocze maks. 10 bar. Wersja prosta ½, przyłącze gwintowane termostatu M 30 x 1,5; temperatura robocza maks. 120 C; ciśnienie robocze maks. 10 bar. niklowany OV ,0 do gwintu wewnętrznego ½" niklowany OV ,0 Zawór powrotny Combi 4 Wersja kątowa z gwintem zewnętrznym ½ z dokładną nastawą wstępną, możliwość zamknięcia, napełnienia i opróżnienia bez zmiany nastawy wstępnej. Zawór niklowany. Temperatura robocza maks. 120 C; ciśnienie robocze maks. 10 bar. Wersja prosta ½. Temperatura robocza maks. 120 C; ciśnienie robocze maks. 10 bar. niklowany OV ,0 niklowany OV ,0 Wąż stalowy Z-SL001 Złącze stalowe ½ o długości 150mm - Z-SL001 54,4 Transformator Z-VD* Trójstopniowy regulator napięcia, przy współpracy z termostatem pozwala na zoptymalizowanie pracy grzejnika kanałowego z wentylatorem poprzez zmianę biegów wentylatorów 230V/50Hz, IP x70x65 mm Z-VD x79x67mm Z-VD003 czarny Z-VD001 Z-VD ,0 486,0 Grzejniki kanałowe z wentylatorem, montaż w wannie FLT, FCT 230 AC, FCC 230 AC Regulator SR201* Regulator wentylatorów, grzanie/chłodzenie, komunikacja protokół CIB, Napięcie wejściowe 24V Zasilacz DR60-24 / DR100-24* Transformator napięcia 230V na 24V Napięcie wejścia 230 V/ 50Hz Napięcie wyjścia 24 V DR W / 2,5A DR W / 4,2A Regulator RB 25 Trójstopniowy regulator napięcia przeznaczony dla grzejników z wentylatorami punktowymi o napięciu 12V 135x135x75 * dobór ilości regulatorów i typu zasilacza na podst. tabeli str czarny SR ,4 biały DR60-24 DR ,1 565,8 biały RB ,9 Grzejniki kanałowe z wentylatorem, montaż w wannie FCT 24 DC, FCC 24 DC Grzejniki kanałowe z wentylatorem, montaż w szafce sterującej FCT 24 DC, FCC 24 DC Grzejniki kanałowe wyk. basenowe FLB montaż w szafce sterującej 22. Cennik 2015 ceny bez podatku VAT 20 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT

22 Akcesoria Grupa rabatowa: AK Zapotrzebowanie na energię elektryczną i ilość wentylatorów dla danego typu grzejnika Oplflex Dane dla grzejników za wentylatorami zasilanymi napięciem 230 V Dane dla grzejników za wentylatorami zasilanymi napięciem 12 V Ilości wentylatorów (zasilanych 230 i 12 V) obsługiwanych przez pojedynczy transformator Typ grzejnika FLT / FCT Typ transformatora FLT FLT FCT / FCT FCC FCT / FLB Z-VD001 Z-VD003 RB Dane dla grzejników za wentylatorami zasilanymi napięciem 24 V FCT 24 DC FCT20-09, FCT40-09 FCT20-11, FCT40-11 Moc elektryczna wentylatorów FCT 24 DC [W] z głowicą termostatyczną oraz regulatorem SR201 L= Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 21 23

23 Akcesoria Grupa rabatowa: AK Opis Wykończenie Nr artykułu Cena [szt.] Zastosowanie Napęd elektrotermiczny ON/OFF Z nakrętką M30 x 1,5 Bez prądu zamknięty 230 V Bez prądu zamknięty 24 V biały OV OV ,0 129,0 Grzejniki kanałowe, montaż w wannie (FLK 10-xx, FLB montaż w wannie niemożliwy) Termostat pokojowy Z-RT008 (RAA, RAB, RDF 21) Termostat pokojowy z ręczną nastawą temperatury na pokrętle Zakres nastaw C, IP x 97 x 35,3 Termostat Zehnder Termostat z wbudowanym czujnikiem cieczowym; zakres nastawy 8 do 28 C; wersja z nastawą zerową gwint M 30 x 1,5 mm z kapilarą 2 m (inne długości na zapytanie). Termostat pokojowy Z-RT005 (RAB21) Termostat pokojowy z ręcznym przełączaniem biegów wentylatora (grzanie) zakres nastaw 8-30 C, IP x 113 x 43mm Termostat pokojowy Z-RT006 (RDF210/IR) Programowalny termostat pokojowy z wyświetlaczem, z programem tygodniowym, z czujnikiem na podczerwień, automatyczne przełączanie biegów wentylatora oraz medium zasilającego (grzanie / chłodzenie) zakres nastaw 5-40 C, IP x 128 x 30mm Termostat pokojowy Z-RT007 (RDF410.21) Termostat pokojowy z wyświetlaczem, czujnikiem na podczerwień, z programem tygodniowym, automatyczne przełączanie medium zasilającego, (grzanie/chłodzenie), wersja podtynkowa. Zakres nastaw C, IP x 86 x 13,5/57 Konieczność zastosowania puszki montażowej ARG71 ( do osobnego zamówienia) Pilot IRA211 na podczerwień Termostat pokojowy Z-RT004 (RAB 31) Termostat pokojowy z ręcznym przełączaniem biegów wentylatora oraz medium zasilającego (grzanie / chłodzenie) zakres nastaw 8-30 C, IP x 113 x 43mm biały Z-RT ,0 biały OV ,5 biały Z-RT ,8 biały Z-RT ,0 biały Z-RT ,0 ARG71 49,0 biały IRA ,0 biały Z-RT ,6 Grzejniki kanałowe bez wentylatora FLK, FCK Grzejniki kanałowe z wentylatorem FLT, FCT 230 AC Grzejniki kanałowe z wentylatorem FLT, FCC 2- i 4-rurowe, FCT 230 AC, FCC 230 AC Grzejniki kanałowe z wentylatorem FLT, FCT 230, FCC 2-i 4-rurowe RDF opcja do RDF 210/IR, RDF Grzejniki kanałowe z wentylatorem FCC 4-rurowe Termostat pokojowy Z-RT001 + przełącznik obrotów Z-RT002 (T6360A Q6360A1025) Termostat pokojowy, ręczny, (grzanie) wraz z ręcznym trójstopniowym przełącznikiem obrotów ZRT002 Możliwość stosowania na basenach zakres nastaw C, IP30, 122 x 93 x 52mm biały Z-RT001 Z-RT ,7 272,7 Grzejniki kanałowe z wentylatorem FLT, FLB Termostat pokojowy RTM101 Termostat pokojowy, ręczny, (grzanie / chłodzenie), komunikacyjny protokół CIB IP30, 98 x 106 x 35mm biały RTM ,4 Grzejniki kanałowe z wentylatorem FCT 24 DC, FCC 24 DC 24. Cennik 2015 ceny bez podatku VAT 22 Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT

24 Regulacja Propozycje kompletacji akcesoriów i sterowania (każdy element do osobnego zamówienia) FLK grzanie - regulacja niezależna dla każdego grzejnika - zawór termostatyczny AV6 + zawór powrotny COMBI 4-1 kpl. na grzejnik - opcjonalnie węże elastyczne Z-SL 001 (2szt.) - 1 kpl. na grzejnik - głowica z kapilarą OV szt. na grzejnik Cena przykładowego zestawu dla 1 grzejnika: 461,5 PLN netto. FLK grzanie regulacja dla jednego grzejnika lub wspólna dla kilku grzejników w pomieszczeniu - zawór termostatyczny AV6 + zawór powrotny COMBI 4-1 kpl. na grzejnik - napęd ON/OFF - 1 szt. na grzejnik - termostat pokojowy Z-RT008-1 szt. na pomieszczenie Cena przykładowego zestawu dla 1 grzejnika: 369,0 PLN netto. FLT, FCT 230 AC grzanie - 2x zawór powrotny COMBI 4 (w przypadku zastosowania opcjonalnego napędu elektrotermicznego zawór termostatyczny AV6 + powrotny COMBI 4) - 1 kpl. na grzejnik - opcjonalnie węże Z-SL 001 (2szt.) - 1 kpl. na grzejnik - transformator Z-VD typ i ilość transformatorów uzależniona od sumy wentylatorów w pomieszczeniu (wynika z ilości i typu grzejników) - dla grzania termostat Z-RT005, Z-RT006 lub Z-RT007-1 szt. na pomieszczenie Cena przykładowego (podstawowego) zestawu dla 1 grzejnika: 776,8 PLN netto z Z-RT005. Cena przykładowego zestawu dla 1 grzejnika: 1 204,0 PLN netto z Z-RT006. FCT 24 DC - 2 x zawór powrotny COMBI 4 (w przypadku zastosowania opcjonalnego napędu elektrotermicznego zawór termostatyczny AV6 + powrotny COMBI 4) - 1 kpl. na grzejnik - opcjonalnie węże elastyczne Z-SL 001 (2szt.) - 1 kpl. na grzejnik - zasilacz DR lub DR (dobór wynika z sumarycznej mocy wentylatorów grzejników w pomieszczeniu) - termostat RTM szt. na pomieszczenie - regulator SR szt. na pomieszczenie Cena przykładowego zestawu dla 1 grzejnika: 1 653,9 PLN netto z DR FCC 24 DC grzanie lub chłodzenie - zawór termostatyczny AV6 + powrotny COMBI 4 - dla wersji 2-rurowej 1 kpl. na grzejnik natomiast dla wersji 4-rurowej 2 kpl. na grzejnik - napęd ON/OFF - dla wersji 2-rurowej 1 szt. na grzejnik natomiast dla wersji 4-rurowej 2 szt. na grzejnik - opcjonalnie węże elastyczne Z-SL dla wersji 2-rurowej 1 kpl. na grzejnik natomiast dla wersji 4-rurowej 2 kpl. na grzejnik - zasilacz DR lub DR (dobór wynika z sumarycznej mocy wentylatorów grzejników w pomieszczeniu) - termostat RTM szt. na pomieszczenie - regulator SR szt. na pomieszczenie Cena przykładowego zestawu dla 1 grzejnika 2-rurowego: 1814,9 PLN netto z DR FCC 230 AC grzanie lub chłodzenie - zawór termostatyczny AV6 + powrotny COMBI 4) - dla wersji 2-rurowej 1 kpl. na grzejnik natomiast dla wersji 4-rurowej 2 kpl. na grzejnik - napęd ON/OFF - dla wersji 2-rurowej 1 szt. na grzejnik natomiast dla wersji 4-rurowej 2 szt. na grzejnik - opcjonalnie węże Z-SL dla wersji 2-rurowej 1 kpl. na grzejnik natomiast dla wersji 4-rurowej 2 kpl. na grzejnik - transformator Z-VD typ i ilość transformatorów uzależniona od sumy wentylatorów w pomieszczeniu (wynika z ilości i typu grzejników) - termostat Z-RT004, Z-RT006 lub Z-RT007-1 szt. na pomieszczenie Cena przykładowego zestawu dla 1 grzejnika 2-rurowego: 981,6 PLN netto z Z-RT004. Cena przykładowego zestawu dla 1 grzejnika 2-rurowego: 1365,0 PLN netto z Z-RT006. FLB - 2x zawór powrotny COMBI 4-1 kpl. na grzejnik - Regulator RB 25 - ilość uzależniona od sumy wentylatorów w pomieszczeniu (wynika z ilości grzejników) - termostat Z-RT001 + Z-RT002 lub Z-RT001 + ZDS001-1 szt. na pomieszczenie Cena przykładowego zestawu dla 1 grzejnika: 1 001,3 PLN netto. Zehnder Cennik Generalny Oplflex. Cennik Zehnder 2015 Polska ceny 2014 bez ceny podatku bez podatku VAT VAT 23 25

25 Wykonania specjalne Wykonania łukowe Opis Szkic Cena PLN netto Możliwe modele: FLT FLT FLT FLT HK promień wewn. R na zapytanie WA Możliwe modele: FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK WA R HK promień zewn. na zapytanie Przy zapytaniach cenowych przedłożyć szkic zawierający następujące dane: model, długość konstrukcyjną, promień grzejnika lub ściany. Wykonania kątowe Opis Szkic Cena PLN netto Możliwe modele: FLT FLT FLT FLT FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK FLK na zapytanie Przy zapytaniach cenowych przedłożyć szkic zawierający następujące dane: model, wymiary L1, L2, L3, kąt a i b w stopniach. 26. Cennik 2015 ceny bez podatku VAT Cennik Generalny Zehnder Polska 2014 ceny bez podatku VAT 24

26 Dekoracyjne kratki i ramki Kratki aluminiowe (wliczone w cenę) Kratki linearne Kratka linearna: aluminium naturalne Ramka: aluminium naturalne Tuleje dystansowe: szare Kratka linearna: brąz Ramka: brąz Tuleje dystansowe: czarne Kratka linearna: czarny Ramka: czarny Tuleje dystansowe: czarny Kratki zwijane (wliczone w cenę) Kratka zwijana: aluminium naturalne Ramka: aluminium naturalne Tuleje dystansowe: szare Kratka zwijana: brąz Ramka: brąz Tuleje dystansowe: czarny Kratka zwijana: czarny Ramka: czarny Tuleje dystansowe: czarny Kratki drewniane (wliczone w cenę) Kratki zwijane Kratka zwijana: buk naturalny Ramka: aluminium naturalne Tuleje dystansowe: beżowe Kratka zwijana: buk bejcowany Ramka: brąz Tuleje dystansowe: czarny Kratka zwijana: dąb naturalny Ramka: aluminium naturalne Tuleje dystansowe: beżowe Kratka zwijana: dąb bejcowany Ramka: brąz Tuleje dystansowe: czarny Kratka ze stali nierdzewnej (dostępna za dodatkową opłatą) Kratka: Stal szlachetna Inox Ramka: aluminium naturalne Tuleje dystansowe: szare Wersja 1: standardowa nośność Wersja 2: podwyższona nośność dedykowana dla salonów samochodowych

27 ZPL-CENNIK, W0114, Polska, Wszelkie prawa zastrzeżone Zehnder Polska Sp. z o.o. ul. Kurpiów 14 A Wrocław Polska T F Konto bankowe: ING Bank Śląski S.A., nr NIP: KRS Sąd Rejonowy dla Wrocławia-Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego Kapitał Zakładowy PLN Adresy do kontaktu z firmą Zehnder: Zamówienia: zamowienia@zehnder.pl Zapytania techniczne: technika@zehnder.pl Zapytania cenowe: info@zehnder.pl Marketing: promocja@zehnder.pl Szkolenia: szkolenia@zehnder.pl
