1 POCH ANIACZE OPARÓW

2 WSTÊP SYSTEMY POCH ANIAJ CE DYMY I OPARY PACE Jako dostawca rozwi¹zañ w przemyœle elektronicznym, PACE ustali³ standardy na ponad 15 lat, przez rozwój wiod¹cej technologii poch³aniaczy dymów i oparów, specjalnie zaprojektowanej aby sprostaæ wymogom dzisiejszego przemys³u elektronicznego oraz edukacji i ochronie pracowników w tym zakresie. ZALETY POCH ANIACZY DYMÓW I OPARÓW PACE 1. Opary s¹ odci¹gane od bezpoœredniego miejsca lutowania. 2. Po uwolnieniu siê oparów u Ÿród³a, drugorzêdne oddzia³ywanie na innych operatorów jest wyeliminowane. PACE oferuje poch³aniacze dymów i oparów, które zawieraj¹ najnowsze rozwi¹zania w zakresie monitorowania i kontroli procesu, jak i korzystne cenowo produkty zawieraj¹ce najlepsze rozwi¹zañ w tej bran y. Ró norodnoœæ akcesoriów poch³aniaj¹cych oferuje wysoce wydajne Ÿród³o odci¹gów dymów i oparów, które sprosta praktycznie ka dej aplikacji. Ka dy system sk³ada siê ze specjalnej, stalowej konstrukcji zawieraj¹cej odporny, bezszczotkowy silnik, zapewniaj¹cy lata bezawaryjnej pracy. Wygodne, ³atwo wymienne wk³ady filtrów, eliminuj¹ koniecznoœæ brudnego czyszczenia i kosztownych wizyt serwisowych. 3. Aplikacja i miejsce pracy pozbawione s¹ zanieczyszczeñ i oparów. 4. Przefiltrowane powietrze jest z powrotem wpuszczane do œrodowiska pracy zamiast byæ wydalone na zewn¹trz. Jest to znaczna oszczêdnoœæ energii w formie kosztów potrzebnych do utrzymania systemu klimatyzacji i ogrzewania. 5. adne powietrze nie jest wydalane na zewn¹trz budynku, co zazwyczaj wymaga kosztownych pozwoleñ œrodowiskowych i systemów kontroli zanieczyszczeñ. 6. Systemy poch³aniaj¹ce PACE oferuj¹, dziêki ich modu³owej budowie, znakomit¹ elastycznoœæ przy demonta u i monta u u³atwiaj¹c¹ zmianê lokalizacji podczas zmian zachodz¹cych w procesie produkcyjnym. Spis treœci STRONA 3 DLACZEGO POTRZEBUJESZ POCH ANIACZY? 4 ARM-EVAC 50 & FX-50 5 ARM-EVAC 105/200 6 ARM-EVAC 250/500 7 FILTRY 8 RAMIONA ESD FLEX-ARM & METAL FLEX-ARMS 9 METAL FUMEFLO I KOMORA ROZPRÊ NA 10 PRZYK ADY KONFIGURACJI ARM-EVAC 11 OFERTA PACE 2 2

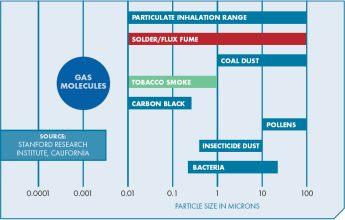

3 DLACZEGO POTRZEBUJESZ POCH ANIACZY DYMÓW I OPARÓW? To fakt... szkodliwe opary w œrodowisku pracy powoduj¹ zwiêkszenie zachorowalnoœci pracowników. Badania medyczne potwierdzi³y wzrost zachorowañ pracowników na astmê, chroniczny bronchit, reakcje alergiczne, choroby skóry i inne zachorowania zwi¹zane z dzia³aniem szkodliwych dymów i oparów. Uwalniana iloœæ substancji zawarta w oparach topników regulowana jest przez miêdzynarodowe agencje zdrowia i bezpieczeñstwa, wiele z nich zajmuje siê zagro eniami zawodowymi, co oznacza, e oddzia³ywanie szkodliwych substancji powinno byæ wyeliminowane lub znacznie zredukowane. Wszêdzie tam, gdzie wykonuje siê lutowanie manualne lub gdzie mamy do czynienia z tyglami lub falami lutowniczymi, powstaj¹ szkodliwe dymy i opary, a pracownik musi byæ przed nimi chroniony. FAKT: WYSTAWIENIE NA DZIA ANIE SZKODLIWYCH DYMÓW I OPARÓW PROWADZI DO CHORÓB UK ADU ODDECJOWEGO Gdy podgrzewamy topniki na bazie kalafonii lub zawieraj¹ce kalafoniê, uwalniaj¹ siê szkodliwe opary kalafonii, które s¹ g³ówn¹ przyczyn¹ astmy. Aby zmniejszyæ szkodliwy wp³yw kalafonii, topniki na bazie kalafonii zosta³y zast¹pione przez topniki no-clean lub syntetyczne, które w ogóle jej nie maj¹ lub zawieraj¹ znikom¹ jej iloœæ. Mimo, e zosta³a zredukowana iloœæ kalafonii, na miejscu powsta³y nowe szkodliwe chemikalia, wiele z nich zagra a pracownikowi. Ponad 95% ca³oœci wyprodukowanych oparów z topników na bazie kalafonii jest w postaci cz¹steczek. Chemikalia uwalniaj¹ce siê z topników znacznie siê od siebie ró ni¹ i zale ¹ od sk³adu chemicznego topnika. Topniki bez kalafonii lub z nisk¹ jej zawartoœci¹ stosuj¹ substancje agresywne takie jak kwasy, rozpuszczalniki lub alkohole poprawiaj¹ce proces aktywnoœci topnika. To samo dotyczy spoiw bezo³owiowych! Wystawienie na dzia³anie tych substancji jest równie szkodliwe, a gdy topniki s¹ podgrzane chemikalia te mog¹ byæ nawet bardziej szkodliwe ni kalafonia. Dodatkowo, prace czyszcz¹ce, rozpuszczalniki lub kleje tak popularne przy aplikacjach lutowniczych, nara aj¹ pracownika na dzia³anie szkodliwych chemikaliów. Opary topników zawieraj¹ wysoki poziom wdychanych cz¹steczek (mniejszych ni 3,5 mikrona) podobnych w swym rozmiarze do cz¹steczek dymu papierosowego, które mijaj¹ naturalny system obronny i osadzaj¹ siê w rejonach wymiany gazowej p³uc, powoduj¹c znaczne zagro enie dla zdrowia i ycia cz³owieka. FAKT: DANE O BEZPIECZEÑSTWIE MATERIA U DLA TOPNIKÓW ZALECAJ STOSOWANIE LOKALNYCH SYSTEMÓW WENTYLACYJNYCH Skutki zdrowotne spowodowane dzia³aniem oparów topnika, to powstawanie chorób uk³adu oddechowego oraz podra nienia skóry. Sk³adniki topników stanowi¹ czêsto przyczynê schorzeñ zawodowych a ich czêste i d³ugotrwa³e dzia³anie zwiêksza zagro enie zdrowia. Systemy poch³aniaj¹ce dymy i opary PACE s¹ kluczowym elementem ochrony pracownika nara onego na dzia³anie szkodliwych oparów! 3 3

4 ARM-EVAC 50 & FX-50 Nasto³owe systemy filtracji dymów i oparów FX-50 FX-50 przeznaczony jest do usuwania szkodliwych dla zdrowia oparów powstaj¹cych wyniku lutowania. Wyposa ony jest w piankowy filtr impregnowany z wêglem aktywnym. Charakteryzuje siê wysokim przep³ywem powietrza oraz szybk¹ i ³atw¹ wymin¹ filtra. Posiada trójstopniow¹ regulacjê poziomu przep³ywu powietrza. SPECYFIKACJA FX-50 NR KATALOGOWY PC POWER REQUIREMENTS 115 VAC, 60Hz WYMIARY 168mm H x 220mm W x 270mm D (6.6 H x 8.7 W x 10.5 D) 1.6 Kg (3.5 lbs) POZIOM HA ASU 52 dba ILOŒÆ WLOTÓW 1 PRZEP YWO POWIETRZA 60 m 3 /h (35cfm) FILTRY Piankowy filtr impregnowany z wêglem aktywnym FX-50 ARM-EVAC 50 Arm-Evac 50 to przenoœny, ekonomiczny, sto³owy poch³aniacz oparów oparów. Wysoce efektywny - zapewnia filtrowanie szerokiego obszaru pracy przy zastosowaniu dwóch opcjonalnych ramion. Charakteryzuje siê p³ynn¹ regulacj¹ przep³ywu powietrza (potencjometr) i cich¹ prac¹. Arm-Evac 50 SPECYFIKACJA ARM-EVAC 50 NR KATALOGOWY ZASILANIE PC lub 230 VAC, 50/60Hz WYMIARY 250mm H x 330mm W x 315mm D (8.5 H x 13.0 W x 12.5 D) POZIOM HA ASU ILOŒÆ WLOTÓW PRZYP YW POWIETRZA OPCJE FILTRY - STANDARD OPCJE FILTRÓW 6 Kg (13 lbs) 54 dba 1 wlot z przep³ywem laminarnym 3 Regulowany: 152 m /h (90cfm) bez ramion 3 Regulacja z jednym ramieniem: 84.5 m /h (45cfm) max. 3 Regulacja z dwoma raionami: 50 m /h (30 cfm) max. na jedno ramiê Podwójne ramiê, PC Filtr ogólnego zastosowania Filtr ogólnego zastosowania, filtr do Cleanroom, filtr oparów chemicznych, filtr ekonomiczny Arm-Evac 50 z dwoma opcjonalnymi ramionami Zapewnia pracê na 2 stanowiskach 4

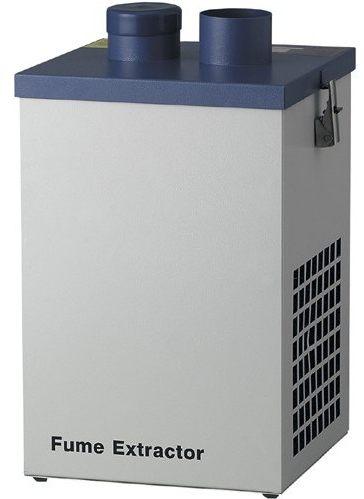

5 ARM-EVAC 105/200 Przenoœne systemy filtracji dymów i oparów dla 1 lub 4 stanowisk Arm-Evac 105 zapewnia najlepsz¹ ochornê i system filtracji w tej klasie urz¹dzeñ. System jest wyposa ony w bezobs³ugowy silnik bezszczotkowy, filtr wstêpny, filtr HEPA oraz zaœlepkê na wlot w przypaku korzystania tylko z jednego odci¹gu. Arm-Evac 105 SPECYFIKACJA ARM-EVAC 105 ARM-EVAC 105E NR KATALOGOWY PC PC ZASILANIE 115 VAC, 60Hz 230 VAC, 50Hz WYMIARY 362mm H x 290mm W x 290mm D (14.25 H x 11.5 W x 11.5 D) POZIOM HA ASU 11.5 Kg (25.3 lbs) 55 dba ILOŒÆ WEJŒÆ 2 wejœcia - 75mm (3 ) PRZEP YW POWIETRZA (FILTR OGÓLNEGO ZASTOSOWANIA) PRZEP YW POWIETRZA(FILTR DO CLEANROOM) Jedno wejœcie: 220 m 3 /h (113 CFM); Dwa wejœcia: 118 m 3 /h (70 CFM) na wejœcie Jedno wejœcie: 187 m 3 /h (110 CFM); Dwa wejœcia: 105 m 3 /h (62 CFM) na wejœcie NO. OF COLLECTION ACCESSORIES Two 75mm (3 ) MAX. D UGOŒÆ RAMIENIA / PRZEWODU FILTRY - STANDARD FILTRY - OPCJE 2,5m (8 ) na kana³ Filtr ogólnego zastosowania Filtr ogólnego zastosowania, filtr do Cleanroom, filtr oparów chemicznych, filtr o przed³u onej ywotnoœci, filtr ekonomiczny ARM-EVAC 105 Arm-Evac 200 przeznaczony jest do pracy w œrodowisku o œrednim zapyleniu/zanieczyszczeniu takim jak serwis i naprawa urz¹dzeñ elektronicznych. Szybki monta i instalacja - zaledwie kilkanaœcie minut. Dostêpny szeroki wachlarz opcjonalnych filtrów. Mo liwoœæ zastosowania reduktora ha³asu. SPECYFIKACJA ARM-EVAC 200 ARM-EVAC 200E NR KATALOGOWY PC PC ZASILANIE 115 VAC, 60Hz 230 VAC, 50Hz WYMIARY 393mm H x 282mm W x 365mm D (15.4 H x 11.1 W x 14.3 D) POZIOM HA ASU Kg (30.25 lbs) 58 dba ILOŒÆ WEJŒÆ 2 wejœcia - 75mm (3 ) PRZEP YW POWIETRZA (FILTR OGÓLNEGO ZASTOSOWANIA) PRZEP YW POWIETRZA(FILTR DO CLEANROOM) Jedno wejœcie: 288 m 3 /h (170 CFM); Dwa wejœcia: 170 m 3 /h (100 CFM) na kana³ Jendo wejœcie: 255 m 3 /h (150 CFM); Dwa wejœcia: 135 m 3 /h (80 CFM) na kana³ NO. OF COLLECTION ACCESSORIES Four 45mm (1.75 ) or 50mm (2 ), Two 75mm (3 ) MAX. D UGOŒÆ RAMIENIA / PRZEWODU OPCJE FILTRY - STANDARD FILTRY - OPCJE 5m (16 ) na kana³ Reduktor ha³asu Filtr ogólnego zastosowania Filtr ogólnego zastosowania, filtr do Cleanroom, filtr oparów chemicznych, filtr o przed³u onej ywotnoœci, filtr ekonomiczny ARM-EVAC 200 Arm-Evac 200 5

6 ARM-EVAC 250/500 Przenoœne systemy filtracji dymów i oparów dla 1 lub 6 stanowisk ARM-EVAC 250 Arm-Evac 250 jest urz¹dzeniem przeznaczonym do pracy w warunkach które wymagaj¹ wysokiej wydajnoœci i ci¹g³ego monitoringu zu ycia filtra. Mikroprocesorowe sterowanie i dÿwiêkowy i graficzny wyœwietlacz LED informuje o stanie zu ycia filtra (zielony - prawid³owy / czerwony - zu yty). Specjalny sesnor wykrywa stan zu ucia filtra i w miarê koniecznoœci system automatycznie zwiêksza prêdkoœæ filtrowania. System posiada funkcjê kalibracji po wymianie filtra za pomoc¹ klawiatury membranowej oraz trójstopniow¹ regulacjê przep³ywu powietrza. Opcjonalnie dostêpny szeroki wachlarz filtrów. Mo liwoœæ zastosowania reduktora ha³asu. SPECYFIKACJA ARM-EVAC 250 ARM-EVAC 250E NR KATALOGOWY PC PC ZASILANIE 115 VAC, 60Hz 230 VAC, 50Hz WYMIARY 393mm H x 282mm W x 365mm D (15.4 H x 11.1 W x 14.3 D) 14 Kg (31 lbs) POZIOM HA ASU 58 dba ILOŒÆ WEJŒÆ 2 wejœcia - 75mm (3 ) PRZEP YW POWIETRZA (FILTR OGÓLNEGO ZASTOSOWANIA) PRZEP YW POWIETRZA(FILTR DO CLEANROOM) Jedno wejœcie: 288 m 3 /h (170 CFM); Dwa wejœcia: 170 m 3 /h (100 CFM) na kana³ Jedno wejœcie: 255 m 3 /h (150 CFM); Dwa wejœcia: 135 m 3 /h (80 CFM) na kana³ NO. OF COLLECTION ACCESSORIES Four 45mm (1.75 ) or 50mm (2 ) or Three 75mm (3 ) MAX. D UGOŒÆ RAMIENIA / PRZEWODU 5m (16 ) na kana³ OPCJE Reduktor ha³asu FILTRY - STANDARD Filtr ogólnego zastosowania FILTRY - OPCJE Filtr ogólnego zastosowania, filtr do Cleanroom, filtr oparów chemicznych, filtr o przed³u onej ywotnoœci, filtr ekonomiczny Arm-Evac 250 ARM-EVAC 500 Arm-Evac 500 to system poch³aniaj¹cy o wysokiej wydajnoœci zapewniaj¹cy filtrowanie oparów nawet na 6 stanowiskach roboczych. Urz¹dzenie posiada silnij o wysokiej wydajnoœci z trójstopniow¹ regulacj¹ poziomu przep³ywu powietrza. Mikroprocesorowe sterowanie gwarantuje monitoring stanu zu ycia filtra poprzez graficzny wyœwietlacz LED (zielony - prawid³owy / czerwony - zu yty) oraz sygna³ dÿwiêkowy. System posiada funkcjê kalibracji po wymianie filtra za pomoc¹ klawiatury membranowej. Opcjonalnie dostêpny szeroki wachlarz filtrów. SPECYFIKACJA ARM-EVAC 500 ARM-EVAC 500E NR KATALOGOWY PC PC ZASILANIE 115 VAC, 60Hz 230 VAC, 50Hz WYMIARY 640mm H x 400mm W x 500mm D (25 H x W x 19.5 D) 28 Kg (62 lbs) POZIOM HA ASU 61 dba ILOŒÆ WEJŒÆ 3 wejœcia - 75mm (3 ) PRZEP YW POWIETRZA (FILTR OGÓLNEGO ZASTOSOWANIA) Jeden kana³: 451m 3 /h (266cfm); Dwa kana³y: 283m 3 /h (167CFM) na kana³; Trzy kana³y: 200m 3 /h (119CFM) na kana³ PRZEP YW POWIETRZA(FILTR DO CLEANROOM) Jeden kana³: 414m 3 /h (244cfm); Dwa kana³y: 236m 3 /h (140CFM) na kana³; Trzy kana³y: 160m 3 /h (94CFM) na kana³ NO. OF COLLECTION ACCESSORIES Six 45mm (1.75 ) or 50mm (2 ) or Three 75mm (3 ) MAX. D UGOŒÆ RAMIENIA / PRZEWODU 5m (16 ) na kana³ OPCJE Reduktor ha³asu FILTRY - STANDARD Filtr ogólnego zastosowania FILTRY - OPCJE Filtr ogólnego zastosowania, filtr do Cleanroom Arm-Evac 500 6

7 FILTRY DO POCH ANIACZY NIEZBÊDNE W KA DEJ APLIKACJI Systemy filtracji firmy PACE zosta³y zaprojektowane g³ównie do zastosowania w przemyœle elektronicznym. Szeroka oferta opcjonalnych filtórw gwarantuje, e zawsze bêdziesz u ywa³ filtra opowiedniego do warunków pracy. Systemy filtracji oparów lutowniczych skùadajà siæ z trzech filtrów. Pierwszym filtrem, jest filtr wstêpny, u ywany do ochrony filtra g³ównego przed du ymi cz¹stkami, wyd³u aj¹c tym samym jego ywotnoœæ. Drugim filtrem jest g³ówny filtr cz¹stek sta³ych o du ej powierzchni filtrowania i skutecznoœci 85% i wiêcej. Ostatnim filtrem jest filtr eliminuj¹cy niebiezbieczne gazy które mog¹ znajdowaæ siê w oparach. SYSTEMY FILTRUJ CE PACE oferuje wysokiej jakoœci filtry wykonane z wêgla aktywnego i do filtrowania oparów chemicznych. Aby w pe³ni zapewniæ eliminacjê gazówe, zawsze przeczytaj kartê charakterystyki stosowanych materia³ów (MSDS). W systemach Arm-Evac 50, 105, 200 i 250 zastosowano tzw. "Combo filtr" - po³¹czenie filtra podstawowego i filtra gazowego. System Arm-Evac 500 wykorzystuje odzielnie filtr podstawowy i filtr gazowy, które mog¹ byæ wymieniane. Filtry wstêpne powinny byæ sprawdzane przynajmniej raz w tyogdniu. W przyadku ich zu ycia nale y je wymieniæ w celu przed³u enia ywotnoœci filtra g³ównego. TYP FILTRA EFEKTYWNOŒÆ ZALECANY DO... Filtr wstêpny Filtr ekonomiczny Filtr ogólnego zastosowania 90% ARRESTANCE EU 4 N/A N/A 85% EU 8 Zalecany do stosowania we wszystkich modelach Arm-Evac Zalecany do filtrowania oparów lutowniczych oraz tam gdzie powstaj¹ du e warstwy kurzu. Zalecany do filtrowania oparów lutowniczych które s¹ generowane w 2-zmianowym systemie pracy TYPY FILTRÓW Filtr do Cleanroom Filtr wysokiej pojemnoœci 99.99% EU 13 85% EU 8 Rekomendowany do pracy w pomieszczeniu o podwy szonej czystoœci (Cleanroom) oraz tam gdzie oczekuje siê filtracji o bardzo wysokiej skutecznoœci Zalecany do filtrowania oparów powstaj¹cych w bardzo trudnych warunkach lub tam gdzie obowi¹zauje 3-zmianowy system pracy. Filtr zawiera dodatkowe czynniki filtruj¹ce wyd³u aj¹fe jego ywotnoœæ Filtr oparów chemicznych N/A Zalecany pracy na stanowiskach gdzie powstaj¹ opary chemiczne (kleje, prace laboratoryjne, itp.) Poni sza tabela prezentuje mo liwoœci wykorzystania poszczególnych filtrów z systemami filtracji dymów i oparów. W standardowym wyposa eniu poszczególnym systemów znajduj¹ siê filtry, których numer katalogowy zosta³ pogrubiony. SYSTEM FILTR WSTÊPNY FILTR WSTÊPNY WYSOKIEJ POJEMNOŒCI FILTR EKONOMICZNY FILTR OGÓLNEGO ZASTOSOWANIA FILTR DO CLEANROOM * filtr wstêpny o du ej pojemnoœci musi zawsze byæ u yty z filtrem o wysokiej wydajnoœci. Utylizacja filtrów powinna byæ zgodna z przepisami w danym kraju. FILTR WYSOKIEJ POJEMNOŒCI FILTR WÊGLOWY FX-50 N/A N/A PC N/A N/A N/A N/A N/A FILTR OPARÓW CHEMICZNYCH ARM-EVAC 50 PC N/A PC PC PC N/A N/A PC ARM-EVAC 105 PC PC * PC PC PC PC * N/A PC WYBÓR FILTRÓW ARM-EVAC 200 PC PC * PC PC PC PC * N/A PC ARM-EVAC 250 PC PC * PC PC PC PC * N/A PC ARM-EVAC 500 PC N/A N/A PC PC N/A PC N/A 7

8 Ramiona do systemów filtracji Flex-Arm ESD & Metal Flex-Arm ESD FLEX-ARM ESD Najbardziej wszechstronna i ekonomiczna kolekcja akcesoriów (z okr¹g³ym przy³¹czem). SPECYFIKACJA NR KATALOGOWY REZYSTANCJA ESD SAFE FLEX-ARM PC Rezystancja powierzchniowa: 1 Ù 2 Rezystancja: <6 Ù D UGOŒÆ / ŒREDNICA 915mm (36 ) / 75mm (3 ) MONTA STANDARDOWE PRZY CZE Bezpoœrednio do systemy lub opcjonalny uchwyt monta owy Okr¹g³e Opcjonalne koñcówki A. Kierunkowa okr¹g³a koñcówka. Nr katalogowy: PC B. Koñcówka do punktowego filtrowania. Nr katalogowy: PC C. Szeroka koñcówka zapewniaj¹ca przep³yw laminarny. Nr katalogowy: PC A. B. C. Rura przed³u aj¹ca dla ESD Flex-Arm 305mm (12 ). Nr katalogowy: PC Zestaw monta owy Zestaw monta owy do ESD Safe Flex-Arm (PC ) pozwala by ramiona by³y montowane praktycznie wszêdzie. Zestaw zawiera 2,5 m (8'') 75 mm (3'') elastycznego wê a ESD-safe. Zestaw ESD Safe Flex-Arm Nr katalogowy (PC ). Zawiera wszystko czego potrzebujesz aby zamontowaæ ramiona ESD Safe Flex-Arm do sto³u warsztatowego. (1) ESD Safe Flex-Arm (Nr kat. PC ), (1) Zestaw monta owy (Nr kat. PC ) System filtruj¹cy wyposa ony w 2 ramiona ESD-Safe Flex-Arms METAL FLEX-ARMS ESD SPECYFIKACJA 45MM (1.75 ) METAL FLEX-ARMS ESD 50MM (2 ) METAL FLEX-ARMS ESD NR KATALOGOWY PC PC KONSTRUKCJA Wytrzyma³a stal nierdzewna Wysokiej jakoœci stal nierdzewna ZAWARTOŒÆ Uchwyt + koñcówka Regulator przep³ywu powietrza + koñcówka D UGOŒÆ / ŒREDNICA 0.9m (3 ) d³. / 45mm (1.75 ) œr. 0.9m (3 ) d³. / 50mm (2 ) œr. KORZYŒCI Oszczêdnoœæ miejsca na stanowisku pracy atwa zmiana pozycji nachylenia Dostêpne ró ne koñcówki Koñcówki / flansze zamawiane oddzielnie Akcesoria Opcjonalny regulator przep³ywu powietrza Uchwyt monta owy Dla ramion Metal Flex-Arm 45mm (1.75 ) Dla ramiona o œrednicy 45mm (1.75 ) i 50mm (2 ) PC PC

9 Akcesoria do systemów filtracji dymów i oparów Koñcówki do METAL FLEX-ARM 50mm Koñcówka z wyciêciem dla Metal Flex-Arm 50mm PC Koñcówka ESD ze stali nierdzewnej, szer. 100mm dla Metal Flex-Arm 50mm PC Koñcówka ESD ze stali nierdzewnej, szer. 200mm dla Metal Flex-Arm 50mm PC AKCESORIA INSTALLATION TIPS 1. Metal-Flex-Arm mog¹ byæ montowane bezpoœrednio do blatu poprzez wyciêcie w nim otworu lub za pomoc¹ specjalnego uchwytu PC Aby pod³¹czyæ Metal-Flex-Arm do jednego wlotu Arm-Evac o œrednicy 75mm, zastosuj elastyczny w¹ ESD z reduktorem z 75mm na 50mm. 3. Aby pod³¹czyæ dwa Metal Flex-Arm do jednego wlotu w Arm-Evac o œrednicy 75mm, zastosuj elastyczny w¹ ESD z reduktorem z 75mm na 50mm i rozga³êÿnikiem. Metal FumeFlo to system poch³aniaj¹cy ze specjalnym, wbydowanym polem roboczym, zapewniaj¹cym laminarny przep³yw powietrza. Gwarantuje maksymaln¹ ochronê przd niebezpiecznymi oparami. Pole robocze zabezpieczone jest przed ESD oraz odporne na dzia³anie wysokich temperatur. atwy w instalacji, dostarczany wraz z elastycznym wê em ESD o d³ugoœci 2,5 i œrednicy 75mm, umo liwia pod³¹czenie do systemu Arm-Evac 105, 200, 250 lub 500. SPECYFIKACJA METAL FUMEFLO METAL FUMEFLO Metal FumeFlo NR KATALOGOWY PC WYMIARY 105mm wys. x 455mm szer. x 620mm g³. (4.1 H x 17.9 W x 24.4 D) OBSZAR ROBOCZY 410mm x 310mm (16.1 x 12.2 ) KOMORA 95mm wys. x 450mm W (3.7 H x 17.7 W) WYMIARY PÓ KI 450mm wys. x 190mm D (17.7 W x 7.5 D) 4.8kg (10.7lbs) Komora rozprê na znajduje zastosowanie wszêdzie tam, gdzie zachodzi koniecznoœæ lutowania du ych PCB. Na szerokoœci 455mm, komora gwarantuje laminarny przep³yw powietrza. Wykonana ze stali nierdzewnej, zabezpieczona przed ESD. Standardowo wyposa ona w elastyczny w¹ ESD od ³ugoœci 2,5 i œrednicy 75mm do pod³¹czenia systemu Arm-Evac 105, 200, 250 lub 500. Metalowa komora rozprê na SPECYFIKACJA NR KATALOGOWY METALOWA KOMORA ROZPRÊ NA ESD-safe PC WYMIARY 130mm wys. x 460mm szer. x 130mm g³. (5 H x 18 W x 5 D) MATERIA 2.7kg (6 lbs) 18 gauge steel WEJŒCIA 1 wejœcie - 75mm (3 ) METAL PLENUM 9

10 Akcesoria Konfiguracja systemów Arm-Evac & Akcesoria REDUKTOR HA ASU SPECYFIKACJA REDUKTOR HA ASU REDUKTOR HA ASU REDUKTOR HA ASU ARM-EVAC 200 ARM-EVAC 250 ARM-EVAC 500 NR KATALOGOWY PC PC PC kg (10 lbs) 4.5kg (10 lbs) 6.0kg (13.2 lbs) OPIS Wykonany ze stali z przegrodami wype³nionymi piank¹ akustyczn¹. Reduktor posiada kó³ka. PRZYK ADY KONFIGURACJI SYSTEMÓW ARM-EVAC x 75mm (3 ) Flex-Arms ESD Safe (z okr¹g³ymi koñcówkami) PC , 1 x Koñcówka przep³ywu laminarnego PC x Zestaw ESD Safe Flex-Arm (strona 8) PC , 1 x Koñcówka przep³ywu laminarnego PC x 50mm (2 ) Metal Flex-Arms PC , 1 x 50mm (2 ) koñcówka z wyciêciem PC , 1 x 50mm (2 ) koñcówka ESD 100mm (4 ), PC , 2 x uchwyt , 2 x w¹ elastyczny 2.5m (8 ) / œr. 75mm (3 ) z reduktorem z 75 (3 ) na 50mm (2 ) PC x 50mm (2 ) Metal Flex-Arm PC , 1 x 50mm (2 ) koñcówka z wyciêciem PC , 1 x uchwyt PC , 1 x w¹ elastyczny 2.5m (8 ) / œr. 75mm (3 ) z reduktorem z 75mm (3 ) na 50mm (2 ) PC , 1 x komora PC , z wê em elastyczncym 2.5m (8 ) / œr. 75mm (3 ) 2 x 45mm (1.75 ) Metal Flex-Arms PC , 2 x uchwyt PC , 2 x w¹ elastyczny 2.5m (8 ) d³. / œr. 75mm (3 ) z reduktorem z 75mm (3 ) na 50mm (2 ) PC x Arm-Evac 50 PC , 1 x podwójne ramiê PC

11 Oferta PACE PACE dostacza innowacyjne rozwi¹zania do produkcji, napraw i testowania PCB. Oferujemy najnowoczeœniejsze systemy do monta u i demonta u komponentów SMD oraz PTH i systemy filtracji dymów i oparów spe³niaj¹ce wszystkie wymogi, ³¹cznie z militarnymi. Stacje lutownicze ST 30 ST 50 ST 70 ST 115 Stacje lutownicze PACE oferuj¹ innowacyjn¹ technologiê IntelliHeat. Systemy ST gwarantuj¹ pracê praktycznie z ka d¹ aplikacj¹, dziêki mo liwoœci zastosowania opcjonalnych r¹czek lutowniczych. Systemy filtracji oparów ARM-EVAC 105 ARM-EVAC 250 METAL FUMEFLO ARM-EVAC 50 Systemy filtracji dymów i oparów wyposa one w funkcje monitorowania stanu filtra. Szeroka oferta filtrów do ró nych zastosowañ. Systemy MBT/PRC MBT 350 PRC 2000 Systemy do monta u i demonta u komponentów SMDi PTH, do napraw druków wielowarstwowych, modyfikacji i napraw œcie ek oraz usuwanie warstwy ochronnej. Systemy THERMOFLO TF 1700 TF TF XR 3000 XR 3000 Kompleksowe rozwi¹zania do monta u i demonta u komponentów BGA/CSP. Systemy rentgenowskie do inspekcji komponentów po lutowaniu. Urz¹dzenia HOT-AIR ST 300 ST 350 ST 525 ST 450 Stacje do monta u i demonta u komponentów SMD gor¹cym powietrzem. Podgrzewacze PCB i statywy. 11

12 Al. Kazimierza Wielkiego 6E W³oc³awek, POLAND tel./fax: , Firma PACE to 50 lat doœwiadczeñ i pozycja lidera w przemyœle elektronicznym. PACE tworzy najbardziej uniwersalne i niezawodne rozwi¹zania wykorzystywane w monta u i demonta u elementów elektronicznych.
