BA150E agregat pompowy z silnikiem Diesla do wody zanieczyszczonej oraz ścieków wydajność maks.490 m 3 /h, podnoszenie maks. 48 m

Transkrypt

1 Specyfikacja techniczna pompy: Typ... BA150E D285 Maks. wydajność m 3 /h Maks. podnoszenie m Przyłącza... DN150 (6") Przelot mm Typ wirnika... Półotwarty System zasysania... BBA MP50 Silnik... Perkins 854E-E34TA Norma emisji... Stage IIIB / Tier 4i Zabudowa... M10-25 Waga (net) kg Poziom hałasu... ok. 69 db(a) z 10m OPIS Samozasysająca pompa BA Typoszereg pomp BA został zaprojektowany z myślą o niezawodności, wydajności i trwałości. W 100% mechaniczny system zasysania szybko pobiera wodę nawet przy zerwanej strudze. Solidne wykonanie pompy i zabudowy serii BA, sprawia że jest w stanie zaspokoić potrzeby najbardziej wymagających Klientów. Agregaty pompowe BBA to sprawdzone rozwiązania: Nowoczesne działy projektowania oraz produkcji Ponad 60 lat doświadczeń na międzynarodowym rynku Wszystkie agregaty poddawane są testom jakościowym Funkcjonalne i nowoczesne projekty Wytrzymałe i przyjazne środowisku materiały Możliwość indywidualnej zabudowy Światowa jakość Agregaty pompowe BA zostały wyprodukowane aby spełnić wymagania pracy przy najbardziej wymagających zastosowaniach, przez najbardziej wymagających użytkowników. Pompy o wysokich sprawnościach oraz precyzyjnie dobrane silniki największych światowych producentów, sprawiają że klient otrzymuje maksymalną wydajność przy minimalnych kosztach posiadania. Obsługa posprzedażowa oraz wsparcie techniczne Jeden dostawca części zapasowych i akcesoriów Wsparcie techniczne dla klientów Dedykowany dział serwisowy w fabryce producenta Globalna sieć dystrybucji części zamiennych Opcjonalne plany serwisowe Możliwość zorganizowania szkoleń zarówno w siedzibie firmy jak i u klienta Wpływ na otoczenie Pompy o dużej sprawności minimalizują zużycie paliwa Emisje spalin zgodne z normami obowiązującymi w Uni Europejskiej Galwanizowana rama odporna na korozję W 100% bezolejowy system zasysania, nie powoduje zanieczyszczeń

2 KRZYWA PRACY (2100 obr./min) Zgodność z ISO

3 STANDARDOWA SPECYFIKACJA TECHNICZNA BBA pompa automatycznie zasysająca Typ pompy... BA150E D285 Wydajność maks m3/h Podnoszenie maks m Typ wirnika... Półotwarty Przelot mm Korpus pompy... Żeliwo GG20 Wirnik... 42CrM04 Płyta oporowa... 42CrM04 Wał pompy... C45 Uszczelnienie pompy... Mechaniczne Uszczelnienie zewnętrzne... Węglik wolframu / węglik krzemu Gumowa uszczelka... Viton System zasysania próżniowego BBA Producent / typ... BBA MP50 / pompa membranowa Wydajność zasysania m 3 /h Maks.próżnia... 8,5 m Napęd... Pasek zębaty, napęd stały Zbiornik pływaka... St 37 galwanizowany Zawór zwrotny... Żeliwo GG25 Dysk zaworu... Buna-N Silnik Marka silnika... Perkins Typ silnika E-E34TA Maks.moc przy 2500 rpm kw (117 KM) Maks.prędkość obrotowa RPM Zużycie paliwa g/kwh Pojemność... 3?4 l Liczba cylindrów... 4 Serwisowanie... DOC, DPF (serwis co3000 h) Norma emisji spalin EU... Stage IIIB Norma emisji spalin US... Tier 4i Panel sterujący LC30 - System automatycznego włączania / wyłączania - Dwa pływaki sterujące agregatem (przewód 10 m) - 3 stopniowy włącznik: ręczne sterowanie automatyczna praca z pływakami - Funkcja biegu jałowego - Sterowanie obrotami za pomocą przycisków - Kontrolki ostrzegawcze - Wyświetlacz LCD - 4.3ʺ Wyświetlacz LCD podaje dodatkowe parametry silnika, m.in.: obroty, ilość motogodzin, napięcie akumulatora, zużycie paliwa oraz awarie. Układ paliwowy - Zbiornik paliwa PE: 300 l - Wlew paliwa Ø 100 mm - Elektroniczny wtrysk paliwa System elektryczny oraz zabezpieczenia - Akumulator klasy Premium - Napięcie nominalne 12 Volt - Zabezpieczenie przed przeciążeniem

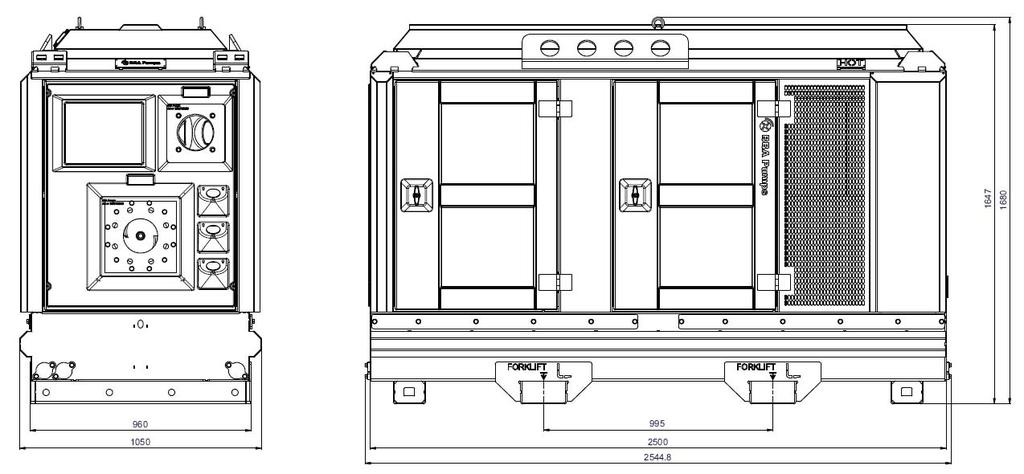

4 ZABUDOWA M10-25 Zabudowa dźwiękochłonna BBA Typ zabudowy... M10-25 Wymiary Dł x Szer x Wys x 1050 x 1680 mm Rama... Cynkowana ogniowo Drzwi... 4 łatwodostępne drzwiczki (klamki zamykana na klucz) Panele... ABS/ASA Zbiornik paliwa L wykonany z PE Czas pracy na zbiorniku h (przy 2100 rpm BEP) Wlew paliwa mm Moduł zestaw... Ręczna pompa wymiany oleju wyłącznik masy pobór paliwa z zewn.zbiornika Kieszenie na widły wózka... Dwie kieszenie Zaczep do unoszenia... 2 punkty do podnoszenia Złącza... Patrz: DODATKI Wydech... W pełni zintergowany Dodatkowo... Separator woda-olej Pojemnik na dokumenty... Instrukcja oraz książka gwarancyjna Wymiary mogą się różnić ze względu na rodzaj zastosowanych szybkozłączy / kolektorów

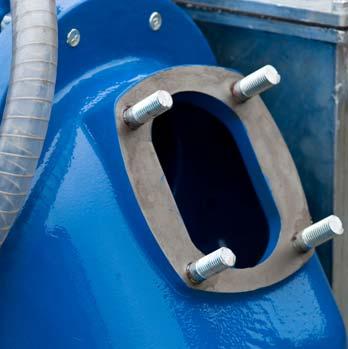

5 Półotwarty wirnik Odporny na korozję oraz ścieranie (42CrM04). Zbiornik paliwa Odporny na korozję polyetylen (HDPE) umieszczony w podstawie zabudowy. Łatwy dostęp do kontrolek Wszystkie wlewy oraz kontrolki poziomu płynów są łatwo dostępne. Pompa próżniowa Pompa membranowa, chłodzona powietrzem, wodoodporna i bez wycieków oleju. Wydajność 50 m3/h. Duże otwory inspekcyjne Łatwy dostęp do wirnika bez potrzeby demontażu kolektorów. Zabezpieczenie Bardzo wytrzymałe klamki z zainstalowanymi zamkami. 4 letnia ograniczona gwarancja Nasza gwarancja obejmuje lata bądź motogodziny. Więcej szczegółów w książce gwarancyjnej. Instrukcja obsługi Pełna instrukcja obsługi zawierająca istotne informacje na temat agregatu pompowego, instalacji oraz zasad BHP. Dostępna w wielu językach. Zdjęcia mają charakter poglądowy

6 DODATKI Złącza tłoczne kołnierz K kołnierz K żeńskie (kielich) System B męskie (kula/ dźwignia) System B męskie (kula) System C żeńskie (kielich/ dźwignia) System C Złącza ssawne kołnierz K kołnierz K żeńskie (kielich) System B męskie (kula/ dźwignia) System B męskie (kula) System C żeńskie (kielich/ dźwignia) System C Wąż ssawny z koszem, 5 metrów kołnierz K kołnierz K System B męskie (kula/ dźwignia) System C żeńskie (kielich/ dźwignia) Wąż ssawny z koszem, 6 metrów kołnierz K kołnierz K System B męskie (kula/ dźwignia) System C żeńskie (kielich/ dźwignia) Zalecana średnica linii ssawnej (maks.prędkość = 4 m/sek.) M 3 PRZEPŁYW 4ʺ 5ʺ 6ʺ 8ʺ 10ʺ 12ʺ /H (L/sek) M 3 /H
