AGREGAT POMPOWY DUśEJ WYDAJNOŚCI MCS SIGMA

Transkrypt

1 1 5 I. Ogólna charakterystyka Agregat pompowy duŝej wydajności MCS jest mobilnym zespołem pompowym umoŝliwiającym odpompowanie wody z poziomu brzegu i/lub powierzchni wody. Przeznaczony jest do odpompowywania duŝych ilości wody zanieczyszczonej np. z terenów zalanych / popowodziowych oraz przepompowywania wody w odpowiednie miejsca (do zbiorników, kanałów, itp.). Łatwość transportu, duŝa wydajność i szeroki zakres wyposaŝenia pozwala na zastosowanie go w najbardziej skomplikowanych warunkach. Agregat pompowy został zaprojektowany dla wydajności maksymalnej 1500 l/s ( l/min). Przy wydajności pompy 200 l/s moŝliwe jest osiągnięcie wysokości podnoszenia do 47 m, natomiast przy wydajności maksymalnej 1500 l/s - 10 m. Agregat ma budowę modułową, co znacznie ułatwia jego transport (moŝe być szybko przewieziony na miejsce przy pomocy nośnika kontenerowego / przyczepy). Agregat pompowy MCS moŝe występować w dwóch róŝnych konfiguracjach w zaleŝności od miejsca usytuowania podczas pracy: a) praca z poziomu gruntu / brzegu (agregat na nośniku, lądzie), b) praca z poziomu wody.

2 2 5 II. Konstrukcja W skład kompletnego agregatu MCS wchodzą trzy kontenery: a) Kontener K-1 zespół pompowy, b) Kontener K-2/1 osprzęt, c) Kontener K-2/2 osprzęt. III. Skład kontenerów Kontener K-1 zespół pompowy Zespół pompowy składa się z pompy, silnika wysokopręŝnego, przekładni oraz wyposaŝenia umoŝliwiającego pracę całego układu (pompa próŝniowa, zbiornik paliwa, akumulatory, panel sterujący itd.). Główna rama nośna kontenera umoŝliwia zabudowanie wszystkich podzespołów niezbędnych do prawidłowego funkcjonowania układu pompowego i manipulacji z układem ssawnym i tłocznym. Główne komponenty kontenera K-1: a) platforma pływająca wykonana z blachy stalowej, ze wzmocnionym dnem, wyposaŝona w uchwyt manipulacyjny i rolki słuŝące do transportu i sprawiania przez nośnik kontenerowy oraz uchwyty do przemieszczania całego kontenera za pomocą Ŝurawia konstrukcja zgodna z europejskimi standardami (kontener), b) rama nośna do montaŝu pompy, silnika, przekładni, zbiornika paliwa i innego wyposaŝenia, c) pompa, d) silnik wysokopręŝny, e) przekładnia, sprzęgła, f) zbiornik paliwa o pojemności 600 l (8 godzin pracy agregatu bez uzupełniania paliwa), g) panel sterujący, instalacja elektryczna, h) akumulatory bezobsługowe, i) pompa próŝniowa, j) Ŝuraw hydrauliczny, k) wciągarka linowa, l) zwijadła z węŝami tłocznymi DN 350 o długości 40 m (2 szt.), m) kompensatory gumowe DN 400, n) rozdzielacz tłoczny DN 700/4x DN 350, o) rozdzielacz ssawny DN 600/2x DN 400, p) stelaŝ na plandekę + plandeka, q) inne.

3 3 5 Kontener K-2/1 osprzęt Kontener K-2/1 jest przeznaczony do przechowywania i transportu osprzętu do budowy układu pompowego (w szczególności sprawiania linii ssawnych i tłocznych). Główne komponenty kontenera K-2/1: a) rama do montaŝu i rozmieszczenia osprzętu spawana z elementów stalowych, b) węŝe ssawne DN 400, l=3,5 m (8 szt., łączna długość linii ssawnej 28 m lub 2 x 14 m), c) bębny z węŝami tłocznymi DN 350 o długości 40 m (8 szt.), d) kosze ssawne DN 400 z klapami zwrotnymi, e) elementy połączeniowe / sprzęgające węŝy ssawnych, f) pływaki pneumatyczne do węŝy ssawnych, g) wciągarki linowe, h) wózek mobilny, do zwijania węŝy tłocznych i przemieszczania bębnów z węŝami tłocznymi, i) płyty kotwiące, j) skrzynie z akcesoriami, k) oświetlenie przenośne, l) przenośna pompa odwadniająca, m) przenośna pompa do paliwa, n) rolki i szyny ułatwiające wyjmowanie osprzętu z kontenera, o) plandeka, p) inne. Kontener K-2/2 osprzęt Kontener K-2/2 jest przeznaczony do przechowywania i transportu osprzętu (w szczególności do budowy platformy pływającej). Główne komponenty kontenera K-2/2: a) rama do rozmieszczenia osprzętu spawana z elementów stalowych, b) pływaki stalowe, zapewniające stabilizację kontenera K-1 na powierzchni wody, c) motopompa pływająca, d) kolana ssawne DN 400, 90 o, e) kolana tłoczne 45 o, f) kolana tłoczne 30 o, g) dzwony ssawne DN 400 bez klap zwrotnych, h) adaptery ssawne DN 400 do pracy z poziomu brzegu, i) uchwyty zabezpieczające do mocowania węŝy tłocznych podczas pracy agregatu, j) skrzynie z akcesoriami, k) platformy montaŝowe do budowy pomostu w przypadku pracy agregatu na brzegu, l) balustrada ochronna, łańcuchowa w przypadku pracy agregatu na wodzie, m) zestaw narzędzi do obsługi i podstawowego serwisu, n) plandeka, o) inne.

4 4 5 IV. Podstawowe parametry pracy Wydajność l/s Max wydajność 1500 l/s / l/min / 5400 m 3 /h Nominalna wydajność 1000 l/s / l/min / 3600 m 3 /h Wysokość podnoszenia m Nominalna wysokość podnoszenia l/s Wysokość ssania 3,5-5,5 m Maksymalny przelot wirnikiem cząstek stałych o wymiarach do 98 mm Moc silnika kw V. Zakres pracy - charakterystyka Maks. obroty pompy n = 745 min -1 Min. obroty pompy n = 534 min -1 VI. Parametry eksploatacyjne a) 8 godzin ciągłej pracy agregatu bez konieczności uzupełniania zbiornika paliwa, b) agregat przeznaczony do pracy na wolnej przestrzeni w umiarkowanej strefie klimatycznej, moŝliwość pracy w przedziale temperatur od -15 C do +40 C, c) wylot rur wydechowych silnika usytuowany w górnej części agregatu, d) urządzenia / instalacje elektryczne agregatu nie wywołują zakłóceń elektromagnetycznych.

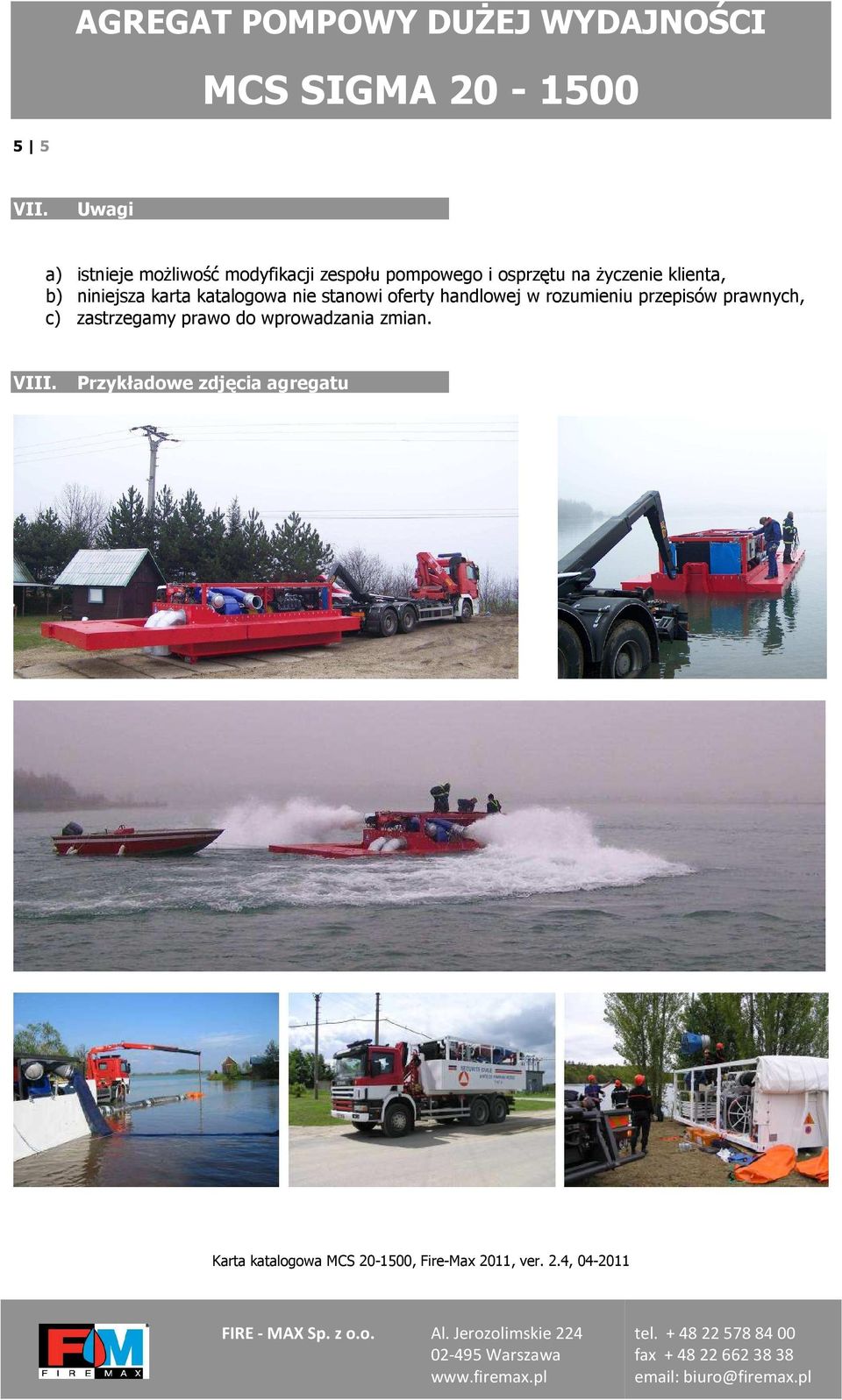

5 5 5 VII. Uwagi a) istnieje moŝliwość modyfikacji zespołu pompowego i osprzętu na Ŝyczenie klienta, b) niniejsza karta katalogowa nie stanowi oferty handlowej w rozumieniu przepisów prawnych, c) zastrzegamy prawo do wprowadzania zmian. VIII. Przykładowe zdjęcia agregatu Karta katalogowa MCS , Fire-Max 2011, ver. 2.4,
