BA180E agregat pompowy z silnikiem Diesla do wody zanieczyszczonej oraz ścieków wydajność maks. 570 m 3 /h, podnoszenie maks. 27 m

Wielkość: px

Rozpocząć pokaz od strony:

Download "BA180E agregat pompowy z silnikiem Diesla do wody zanieczyszczonej oraz ścieków wydajność maks. 570 m 3 /h, podnoszenie maks. 27 m"

Grażyna Urbaniak
7 lat temu
Przeglądów:

Specyfikacja techniczna pompy: Typ... BA180E D270 Maks.wydajność... 570 m 3 /h Maks.podnoszenie... 27 m Przyłącza... DN 200 (8") Przelot... 80 mm (3,15") Typ wirnika... Półotwarty System zasysania.

62 db(a) przy 10 m OPIS Samozasysająca pompa odśrodkowa wspomagana pompą próżniową Pompy z serii BA zostały zaprojektowane ze szczególnym naciskiem na niezawodność oraz wytrzymałość.

1 Specyfikacja techniczna pompy: Typ... BA180E D270 Maks.wydajność m 3 /h Maks.podnoszenie m Przyłącza... DN 200 (8") Przelot mm (3,15") Typ wirnika... Półotwarty System zasysania... BBA MP50 Silnik... Hatz 4H50TIC Norma emisji... Stage IIIB / Tier 4 Final Zabudowa... M10-25 Waga (netto) kg Poziom hałasu... ok. 62 db(a) przy 10 m OPIS Samozasysająca pompa odśrodkowa wspomagana pompą próżniową Pompy z serii BA zostały zaprojektowane ze szczególnym naciskiem na niezawodność oraz wytrzymałość. Sprawdzony w najtrudniejszych warunkach system próżniowego zasysania napędzany jest mechanicznie. Solidna konstrukcja sprawia że agregaty pompowe serii BA sprawdzają się doskonale podczas pracy ciągłej. Agregaty pompowe BBA to sprawdzone rozwiązania: Nowoczesne działy projektowania oraz produkcji Ponad 60 lat doświadczeń na międzynarodowym rynku Wszystkie agregaty poddawane są testom jakościowym Funkcjonalne i nowoczesne projekty Wytrzymałe i przyjazne środowisku materiały Możliwość indywidualnej zabudowy Światowa jakość Agregaty pompowe BA zostały wyprodukowane aby spełnić wymagania pracy przy najbardziej wymagających zastosowaniach, przez najbardziej wymagających użytkowników. Pompy o wysokich sprawnościach oraz precyzyjnie dobrane silniki największych światowych producentów, sprawiają że klient otrzymuje maksymalną wydajność przy minimalnych kosztach posiadania Obsługa posprzedażowa oraz wsparcie techniczne Jeden dostawca części zapasowych i akcesoriów Wsparcie techniczne dla klientów Dedykowany dział serwisowy w fabryce producenta Globalna sieć dystrybucji części zamiennych Opcjonalne plany serwisowe Możliwość zorganizowania szkoleń zarówno w siedzibie firmy jak i u klienta Zrównoważony rozwój Wysoka wydajności pomp minimalizuje zużycie paliwa Emisje spalin zgodne z normami obowiązującymi w Uni Europejskiej Odporna na korozję, galwanizowana rama Odporne na korozję drzwi z kompozytów, malowane proszkowo powierzchnie W 100% bezolejowy system zasysania, nie powoduje zanieczyszczeń W pełni zintegrowany system zapobiegający wyciekom paliwa i oleju

2 KRZYWA PRACY (obr./min) Zgodność z ISO 9906 Prosimy zapoznać się z pozostałymi danymi na stronie

STANDARDOWA SPECYFIKACJA TECHNICZNA BBA pompa automatycznie zasysająca Typ pompy... BA180E D270 Wydajność maks... 570 m 3 /h Podnoszenie maks... 27 m Typ wirnika... Półotwarty Przelot.

.. Viton Próżniowy system zasysania BBA Producent / typ... BBA MP50 / pompa membranowa Wydajność zasysania... 50 m 3 /h Maks.próżnia... 8,5 m Napęd... Pasek zębaty, napęd stały Zbiornik pływaka.

/min Zużycie paliwa... 210 g/kwh Pojemność... 1,952 cm 3 Liczba cylindrów... 4 Systemy oczyszczania spalin... EGR, DOC Norma emisji spalin EU... Stage IIIB Norma emisji spalin US.

z pływakami - Funkcja biegu jałowego - Sterowanie obrotami za pomocą przycisków - Kontrolki ostrzegawcze - Wyświetlacz LCD - 4.3ʺ Wyświetlacz LCD podaje dodatkowe parametry silnika, m.in.

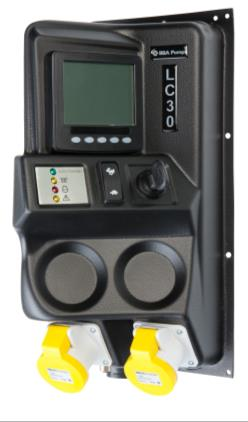

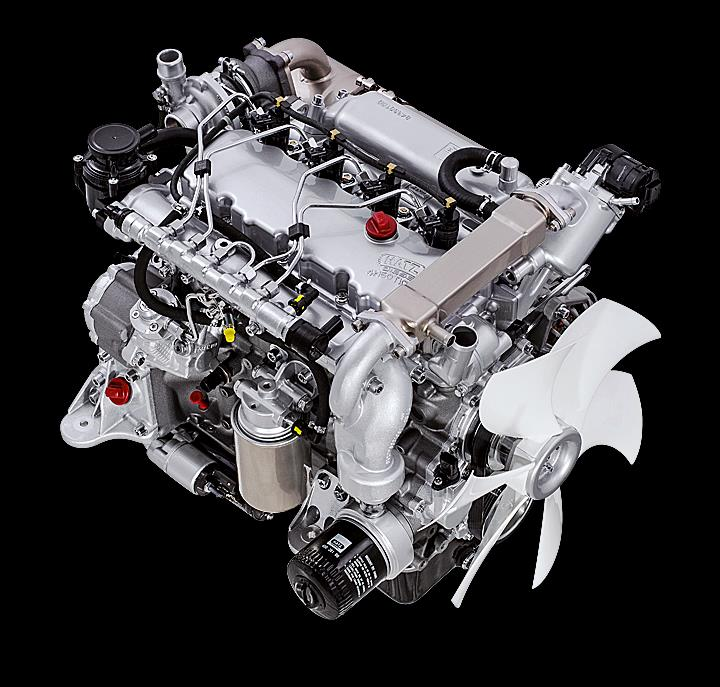

3 STANDARDOWA SPECYFIKACJA TECHNICZNA BBA pompa automatycznie zasysająca Typ pompy... BA180E D270 Wydajność maks m 3 /h Podnoszenie maks m Typ wirnika... Półotwarty Przelot mm Korpus pompy... żeliwo GG20 Wirnik... 42CrM04 Płyta oporowa... 42CrM04 Wał pompy... C45 Uszczelnienie pompy... Mechanical seal Uszczelnienie zewnętrzne... Tungsten/Sic Gumowa uszczelka... Viton Próżniowy system zasysania BBA Producent / typ... BBA MP50 / pompa membranowa Wydajność zasysania m 3 /h Maks.próżnia... 8,5 m Napęd... Pasek zębaty, napęd stały Zbiornik pływaka... Aluminiowy Zawór zwrotny... Żeliwo GG25 Dysk zaworu... Buna-N Silnik Marka silnika... Hatz Typ silnika... 4H50TIC Moc na kole zamach IFN kw (75 Hp) Prędkość obrotowa obr./min Zużycie paliwa g/kwh Pojemność... 1,952 cm 3 Liczba cylindrów... 4 Systemy oczyszczania spalin... EGR, DOC Norma emisji spalin EU... Stage IIIB Norma emisji spalin US... Tier 4 Final Panel sterujący LC30 - System automatycznego włączania / wyłączania - Dwa pływaki sterujące agregatem (przewód 10 m) - 3 stopniowy włącznik: ręczne sterowanie automatyczna praca z pływakami - Funkcja biegu jałowego - Sterowanie obrotami za pomocą przycisków - Kontrolki ostrzegawcze - Wyświetlacz LCD - 4.3ʺ Wyświetlacz LCD podaje dodatkowe parametry silnika, m.in.: obroty, ilość motogodzin, napięcie akumulatora, zużycie paliwa oraz awarie. Układ paliwowy - Kompozytowy zbiornik paliwa 300 l - Wlew paliwa Ø 100 mm - Elektroniczny system wtrysku System elektryczny oraz zabezpieczenia - Akumulator klasy Premium - Napięcie nominalne 12 Volt - Zabezpieczenie

4 ZABUDOWA M10-25 Zabudowa dźwiękochłonna BBA Typ zabudowy... M10-25 Wymiary Dł x Szer x Wys x 1050 x 1680 mm Rama... Hot dip galvanised Drzwi... łatwy dostęp (klamka zamykana na klucz) Panele... ABS/ASA Zbiornik paliwa... PE 300 L Czas pracy na zbiorniku h (przy 1900 obr./min) Korek wlewu paliwa mm Unoszenie wózkiem widł dwie kieszenie Zaczep do unoszenia... wyposażony w dwa zaczepy do podnoszenia Pompa spustowa oleju... Patrz: DODATKI Connections... Patrz: DODATKI Exhaust system... Fully integrated in canopy Additional... Fitted with oil-water separator Documentation box... BBA user manual and warranty book BBA E-lift system Zabudowa M10-25 jest wyposażona w BBA E-lift system. Poprzez usunięcie panelu z dachu, pompa i silnik mogą być łatwo wyjęte z zabudowy. Umożliwia to łatwe dokonywanie napraw, przeglądów czy czyszczenie agregatu pompowego. Rzeczywiste wymiary (w mm) mogą się różnić w zależności od wybranych szybkozłączy

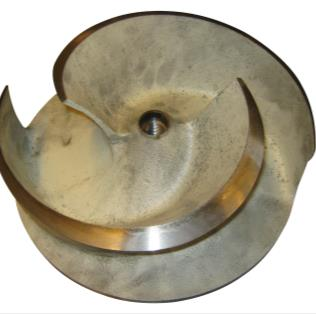

Półotwarty wirnik Odporny na korozję oraz ścieranie

300 litrowy zbiornik paliwa Zintegrowany, odporny na

Łatwy dostęp do kontrolek Wszystkie wlewy, spusty oraz

Szybki serwis Poprzez usunięcie panelu z dachu, pompa i

Umożliwia to łatwe dokonywanie napraw, przeglądów czy

Duże pokrywy rewizyjne Łatwy dostęp do komory pływaka,

Zabezpieczenie Wytrzymałe klamki z zainstalowanymi zamkami.

5 Półotwarty wirnik Odporny na korozję oraz ścieranie (42CrM04). 300 litrowy zbiornik paliwa Zintegrowany, odporny na korozję polyetylen (HDPE) umieszczony w podstawie zabudowy. Łatwy dostęp do kontrolek Wszystkie wlewy, spusty oraz kontrolki poziomu płynów są łatwo dostępne. Szybki serwis Poprzez usunięcie panelu z dachu, pompa i silnik mogą być łatwo wyjęte z zabudowy. Umożliwia to łatwe dokonywanie napraw, przeglądów czy czyszczenie agregatu pompowego. Duże pokrywy rewizyjne Łatwy dostęp do komory pływaka, wirnika czy zaworu zwrotnego. Zabezpieczenie Wytrzymałe klamki z zainstalowanymi zamkami. 4-letnia gwarancja ograniczona Nasza gwarancja obejmuje lata bądź motogodziny. Więcej szczegółów w książce gwarancyjnej. Instrukcja obsługi Obszerna instrukcja obsługi z niezbędnymi informacjami na temat agregatu BA, użytkowania oraz zaleceniami BHP. Dostępna w wielu językach. Zdjęcia wykorzystane są wyłącznie do celów ilustracyjnych

DODATKI Zestaw M10-23 93050002 Zestaw M10-23 - ręczna pompka do oleju - dodatkowe złączki przy zbiorniku paliwa - główny wyłącznik prądu Złącza tłoczne 1516604209 30 kołnierz DIN 8 200 Kołnierz

żeńskie (kielich/dźwignia) 8 200 System IT Złącza ssawne 17160297 0 kołnierz K295 x K350 8-10 200-250 DIN kołnierz 03611467 0 żeńskie (kielich) 8 200 System B 03811501 0 męskie (kula/pierścień) 8 200

metrów 07047042 8 200 System IT żeńskie (kielich/dźwignia) 07047057 8 200 Kołnierz K295 07047062 10 250 Kołnierz K350 Wąż ssawny z koszem L= 6 metrów 07047043 8 200 System IT żeńskie

6 DODATKI Zestaw M Zestaw M ręczna pompka do oleju - dodatkowe złączki przy zbiorniku paliwa - główny wyłącznik prądu Złącza tłoczne kołnierz DIN Kołnierz kołnierz ANSI Kołnierz żeński (kielich) System B męskie (kula/dźwignia) System B męskie (kula/pierścień) System IT żeńskie (kielich/dźwignia) System IT Złącza ssawne kołnierz K295 x K DIN kołnierz żeńskie (kielich) System B męskie (kula/pierścień) System IT żeńskie (kielich/dźwignia) System IT męskie (kula/pierścień) System IT żeński (kielich/dźwignia) System IT Wąż ssawny z koszem L=5 metrów System IT żeńskie (kielich/dźwignia) Kołnierz K Kołnierz K350 Wąż ssawny z koszem L= 6 metrów System IT żeńskie (kielich/dźwignia) Kołnierz K Kołnierz K350 Zalecana średnica linii ssawnej (maks.prędkość = 4 m/sek.) m3/h PRZEPŁYW 4ʺ 5ʺ 6ʺ 8ʺ 10ʺ 12ʺ (L/s)
