Podstawy technologii i organizacji robót budowlanych. Roboty betonowe cz 2 wykład 6

Transkrypt

1 Podstawy technologii i organizacji robót budowlanych Roboty betonowe cz 2 wykład 6

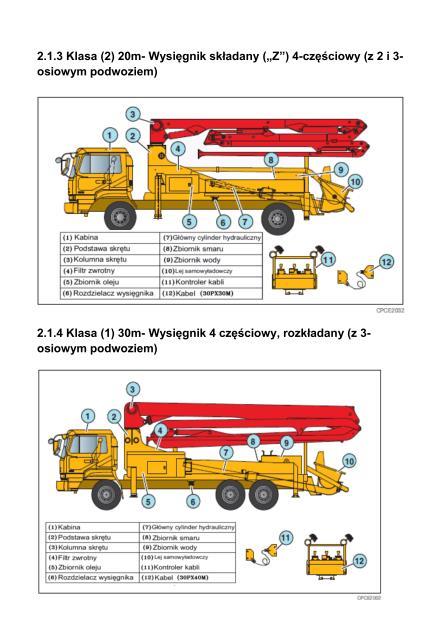

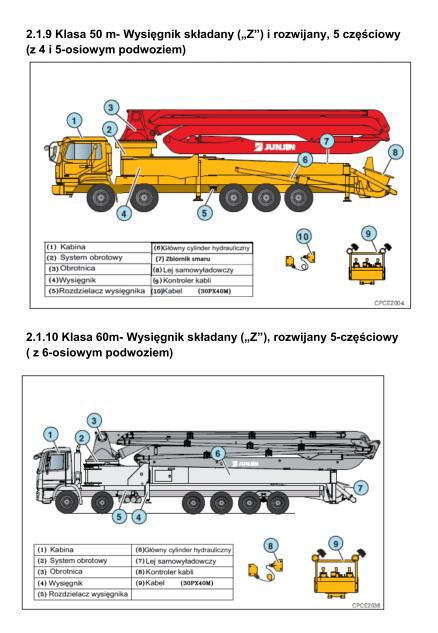

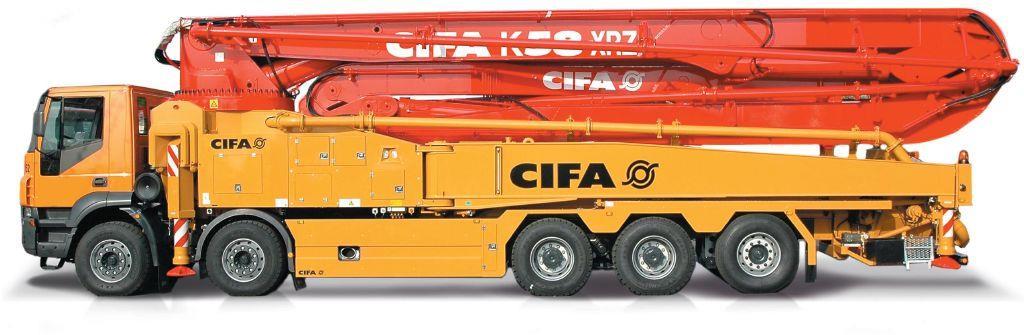

2 Roboty betonowe Systemy pomp do betonu zasadniczo różnią się między sobą: - ilością segmentów z jakich składa się pompa - układem segmentów po rozłożeniu - sposobem podparcia urządzenia - średnicą nominalną rurociągu - promieniem pracy pompy - wydajnością układu - maksymalną wysokością, na jaką możemy podawać beton - maksymalną głębokością, na jaką możemy podawać beton - kątem obrotu głowicy Wielkości tych parametrów determinują zastosowanie danego rodzaju sprzętu do robót w obrębie danej inwestycji.

3 Roboty betonowe Systemy podpór w pompach do betonu Podpory XXT (patent międzynarodowy) Podpory XT Podpory ST

4 Roboty betonowe

5 Roboty betonowe

6 Roboty betonowe

7 Roboty betonowe

8 Roboty betonowe

9 Roboty betonowe

10 Roboty betonowe

11 Roboty betonowe

12 Roboty betonowe

13 Roboty betonowe

14 Roboty betonowe

15 Roboty betonowe

16 Roboty betonowe

17 Klasyfikacja deskowań budowlanych

18

19

20 Roboty betonowe Układanie mieszanki betonowej: Maks. wysokość zrzucania m. betonowej dla konsystencji wilgotnej i gęstoplastycznej nie powinna przekraczać 3 m, słupów o przekroju min. 40x40 cm bez zbrojenia krzyżującego do 5 m, przy mieszance o konsystencji wilgotnej i gestoplastycznej nie więcej niż 5 m W innych sytuacjach stosować rękawy W deskowaniu ślizgowym beton układami warstwami

21 Roboty betonowe Pielęgnacja betonu: woda para Nawilgacanie betonu : 1. Z cementem glinowym 3 dni, 2. Z portlandzkim 7 dni dni z hutniczym i siarczanożużlowym Rozpoczęcie polewania zaczynamy 24 godziny od rozpoczęcia ułożenia, naparzane po 3 dniach

22 ROBOTY BETONOWE Deskowania Ronda jest systemem deskowania radialnego (krzywoliniowego), składającego się z elementów gotowych do użycia, z których można uformować z milimetrową dokładnością bez stopniowania każdą krzywiznę, począwszy od promienia 4,00m. Szalunek typu Ronda to wysokie tempo budowy. Zmiana promienia krzywizny dokonuje się dosłownie jednym obrotem śruby rozporowej oraz przy pomocy szablonu. Odpadają pracochłonne roboty montażowe i demontażowe. Elementy mają wysokość 300, 200, 150 cm. Nadstawianie odbywa się przy pomocy sprawdzonego już zamka zwierająco-prostującego, co pozwala na formowanie dużych płaszczyzn. Łączenie poziome tafli Ronda odbywa się przy pomocy zamka typu E. Dzięki specjalnemu profilowi bocznemu ramy elementu, możliwa jest kombinacja Ronda + Manto, co umożliwia betonowanie budowli prostych przechodzących płynnie w łuk lub wycinek kołowy. Ogromną korzyścią wykorzystania Rondy jest sposób prowadzenia śrub ściągających. Przy zastosowaniu celowych profili wzmacniających potrzebne są tylko 2 śruby ściągające na 7,5m2 powierzchni betonowej ściany. Możliwe jest także prowadzenie śrub ściągających wprost przez stalowe V-profile elementu. Przy użyciu żurawia można przemieścić element o powierzchni do 30m2 i to nie używając dodatkowych usztywnień. Dopuszczalne parcie betonu wynosi 60 KN/m2. Ronda jest szlunkiem wyjątkowo ekonomicznym, bo: Jest w atrakcyjnej, konkurencyjnej cenie, Czas jej za- i rozładowania jest wyjątkowo krótki, Ma długą żywotność (wszystkie elementy stalowe są ocynkowane), Wymaga minimalnego nakładu robocizny na czyszczenie po betonowaniu.

23 Roboty betonowe Metody przyśpieszonego dojrzewania: 1. Zastąpienie cementu niższej marki cementem marki wyższej 2. Cementy szybkosprawne 3. Naparzanie pod normalnym ciśnieniem 4. Za pomocą prądu elektrycznego 5. Dodanie domieszek

24 Roboty betonowe Zastąpienie cementu niższej marki cementem marki wyższej Pamiętać aby nowoprojektowany beton był odpowiednio szczelny i wytrzymały Cementy szybkosprawne Stosujemy tylko gdy zależy na szybkim uzyskaniu wytrzymałości betonu i gdy naparzanie jest niemożliwe Naparzanie pod normalnym ciśnieniem Tak należy podnosić temperaturę aby końcowa wytrzymałość betonu nie była mniejsza od 28 dniowej Fazy naparzania: Podnoszenia temperatury utrzymania obniżania Za pomocą prądu elektrycznego Tylko na podstawie dokumentacji, prąd do 51 V, wyżej pod kontrolą, przyrost temperatury do 30-35ºC maksymalnie po 5ºC/ godzinę, stygnięcia 8-10ºC / godzinę

25 Roboty betonowe Zastąpienie cementu niższej marki cementem marki wyższej Pamiętać aby nowoprojektowany beton był odpowiednio szczelny i wytrzymały Cementy szybkosprawne Stosujemy tylko gdy zależy na szybkim uzyskaniu wytrzymałości betonu i gdy naparzanie jest niemożliwe Naparzanie pod normalnym ciśnieniem Tak należy podnosić temperaturę aby końcowa wytrzymałość betonu nie była mniejsza od 28 dniowej Fazy naparzania: Podnoszenia temperatury utrzymania obniżania Za pomocą prądu elektrycznego Tylko na podstawie dokumentacji, prąd do 51 V, wyżej pod kontrolą,

26 Roboty betonowe Usuwanie deskowania Tabela strona następna

27 Roboty betonowe Rodzaj elementu Termin rozbiórki deskowań w zależności od temperatury, dni 5º C 10º C 15º C 20º C Płyty i sklepienia o rozpiętości do 2 m Portl Hutniczy 25 J.W. lecz 2,0-8,0 m j.w. pow. 8,0 m Portl Hutniczy Portl Hutniczy 25

28 Roboty betonowe

29 Roboty betonowe Zagęszczanie Wibrowanie wgłębne, powierzchniowe, pretowe

30 Roboty betonowe Pielęgnacja betonu

31 ROBOTY BETONOWE ZIMĄ W okresie chłodów, przymrozków lub spodziewanych gwałtownych spadków temperatury poniżej zera należy zabezpieczyć powierzchnie betonu po ułożeniu folią, brezentem, matami słomianymi lub trzcinowymi, warstwą piasku, styropianem lub wełną mineralną.

32 ROBOTY BETONOWE ZIMĄ Przy prowadzeniu robót w okresie obniżonych temperatur zaleca się rozdeskowywać elementy betonowe po 28 dniach od momentu zabetonowania.

33 ROBOTY BETONOWE ZIMĄ

34 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 1. Metoda modyfikacji składu 2. Zachowania ciepła 3. Metoda podgrzania składników

35 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 1. Metoda modyfikacji składu Beton o odpowiedniej wytrzymałości Zwiększenie cementu o ok.. 10% ograniczenie ilości wody zarobowej Zastosowanie rewibracji Domieszki chemiczne Domieszki plastyfikujace lub napowietrzajace Ciepłe mieszanki Zapobieganie utracie ciepła podczas przygotowania, transportu, układania i pielęgnacji

36 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 2. Zachowania ciepła Wytworzenie ciepła, Utrzymanie styropian, maty itp., szczelne osłony Kurtyny cieplaki

37 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 3.Metoda podgrzania Kruszywo 30-35ºC Woda ºC

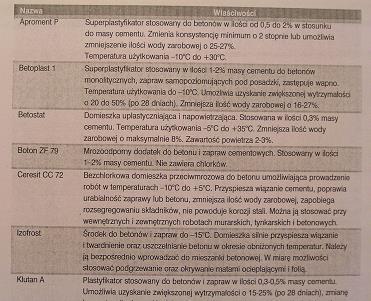

38 ROBOTY BETONOWE ZIMĄ Dodatki do betonu

39 ROBOTY BETONOWE ZIMĄ Dodatki do betonu

40 ROBOTY BETONOWE ZIMĄ

41 ROBOTY BETONOWE ZIMĄ

42 Technologia i organizacja prowadzenia robót betonowych z uwzględnieniem okresów zimowych Podczas prowadzenia robót w okresie obniżonych temperatur należy wykorzystać następujące sposoby dla poprawienia wytrzymałości betonu: stosować cementy wyższych marek lub cementy szybko twardniejące, stosować beton bardziej gęsty (mniejsza ilość wody), stosować dodatki chemiczne (np. chlorek wapnia) przyspieszające twardnienie lub obniżające temperaturę zamarzania, stosować podgrzewanie betonu, chronić mieszankę betonową przed utratą ciepła w czasie transportu, układania i twardnienia betonu.

43 ROBOTY BETONOWE Deskowania

44 ROBOTY BETONOWE Deskowania

45 ROBOTY BETONOWE Deskowania

46 ROBOTY BETONOWE Deskowania Klasyczne pełne

47 ROBOTY BETONOWE Deskowania Drobnowymiarowe Ogólna charakterystyka deskowañ U-Form

48 Ogólna charakterystyka deskowañ U- Form

49 Ogólna charakterystyka deskowañ U- Form

50 Ogólna charakterystyka deskowañ U- Form

51 Ogólna charakterystyka deskowañ U- Form

52 ROBOTY BETONOWE Deskowania

53 ROBOTY BETONOWE Deskowania

54 ROBOTY BETONOWE Deskowania

55 ROBOTY BETONOWE Deskowania

56 ROBOTY BETONOWE Deskowania

57 ROBOTY BETONOWE Deskowania Przykładowy katalog
