Interaktywny multisensor CUBUS MTD 533X. Czujka multisensorowa nowej generacji (TF1-TF9). FIRE ALARM.

Transkrypt

1 Interaktywny multisensor CUBUS MTD 533X. Czujka multisensorowa nowej generacji (TF1-TF9). FIRE ALARM

2 MTD 533X Jeden typ detektora do wszystkich zastosowań Innowacyjny i elastyczny W wielu kolorach z palety barw RAL Produkowany w Europie

3 Optymalne rozwiązanie dla wszystkich zastosowań Aktywna ochrona przeciwpożarowa. Automatyczne czujki pożarowe monitorują budynki i wywołują alarm natychmiast po wykryciu pożaru. Szeroko zmieniające się warunki środowiska, takie jak akumulacja ciepła związana z działalnością w kuchniach przemysłowych i warsztatach lub szybkie zmiany temperatury w przestrzeniach otwartych spowodowane warunkami pogodowymi (burze) nakładają niezwykle wysokie wymagania na systemy bezpieczeństwa pożarowego. W podobnych przypadkach detektor pożaru nie powinien pasywnie oczekiwać na pierwsze oznaki pożaru lecz aktywnie monitorować swoje otoczenie pod kątem zmian warunków środowiskowych. Jest to inteligentny, samouczący się detektor, który niezależnie monitoruje stan warunków środowiska, w którym jest zainstalowany i adaptuje się do nich w sposób dynamiczny i w pełni automatyczny. Innowacyjny, wszechstronny i elastyczny. Czujki pożarowe podnoszą bezpieczeństwo ale jednocześnie powinny spełniać wymagania estetyki. Czujka MTD533X jest dostępna w wielu kolorach z palety RAL aby mogła być prawidłowo wkomponowana w otaczającą ją przestrzeni. Dla zapewnienia najwyższej estetyki montażu w ofercie dostępne jest również gniazdo do montażu podtynkowego z możliwością podłączenia równoległego wskaźnika zadziałania. Istnieje również możliwość wbudowania w gniazdo czujki zintegrowanej syreny celem akustycznego powiadamiania o alarmie. Multisensorowa czujka MTD 533X jest perfekcyjnym rozwiązaniem w aktywnej ochronie przeciwpożarowej. Zintegrowane sensory dymu i ciepła pozwalają na pewne wykrywanie wszystkich typów pożaru we wczesnym stadium ich rozwoju nawet w ekstremalnych warunkach. W zależności od wymagań chronionego obszaru, czujka MTD 533X może być używana jako detektor dymu, detektor ciepła lub jako multisensor wielokryteryjny. Wybór dokonywany jest za pomocą prostej konfiguracji i może zostać zmieniony w dowolnym momencie, np. z powodu zmian aranżacyjnych w obiekcie lub jego warunków środowiskowych. Prawdziwa Europejka. Czujka MTD 533X spełnia wszystkie europejskie normy i przewyższa najsurowsze aktualnie standardy bezpieczeństwa. Należą do nich zarówno dyrektywy techniczne, jak również wytyczne dotyczące ochrony środowiska. Czujka produkowana jest z materiałów, które nie zawierają substancji szkodliwych. Również w trakcie jej produkcji stosowana jest bezołowiowa technika łączenia. I jeszcze jedno: Czujka MTD 533X nie tylko została zaprojektowana w Europie jest tutaj również produkowana!

4 MTD 533X Zoptymalizowana charakterystyka wykrywcza Innowacyjny system autokompensacji Cubus Nivellierung Konfigurowalny czujnik ciepła Okresowa autokontrola

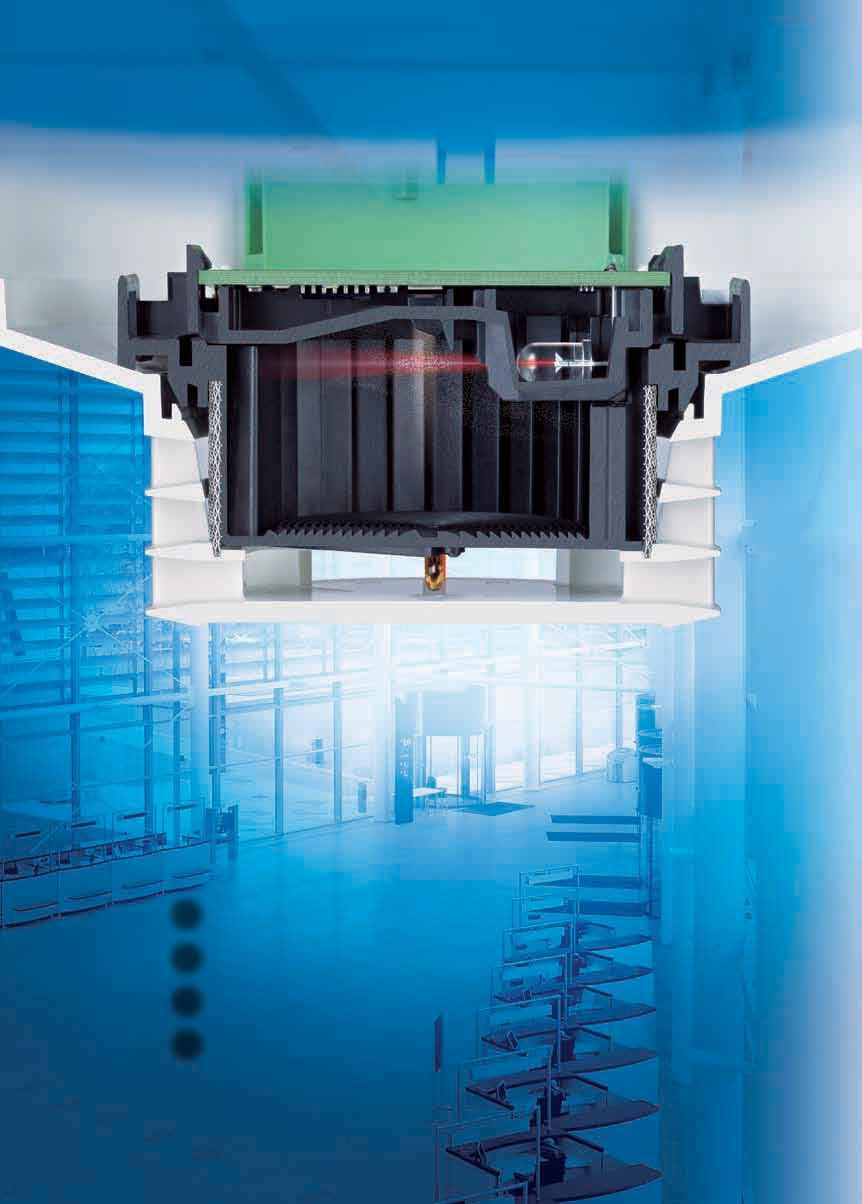

5 Technologiczny pionier. Temperatura otoczenia Czułość Względny przyrost temperatury Czujnik ciepła z klasą. Czujnik ciepła może być skonfigurowany wg. klasy czułości A1, A2 oraz B zgodnie z normą EN 54-5 i do zastosowań w obszarach specjalnych z indeksem R lub S zgodnie z normą EN Trzy standardowe klasy czułości w połączeniu z opcją indeksu R lub S daje dziewięć różnych wariantów stosowania dla optymalnej adaptacji sensora do warunków otoczenia. 270 Charakterystyka detekcji Innowacyjna technologia W odróżnieniu od dotychczasowych urządzeń, czujka MTD 533X dopasowuje się w pełni samodzielnie do otoczenia. Podczas automatycznego trybu uczenia się mierzy najwyższą bezwzględną temperaturę oraz czystość powietrza. Wówczas samoczynnie ustawia własną czułość dopasowaną do warunków panujących w otoczeniu. W ten sposób następuje interaktywne ustawienie progu zadziałania dla rozpoznania dymu lub zwiększonej temperatury. Dzięki tej opcji można uniknąć fałszywych i mylnych alarmów. Zaprojektowana dla optymalnej detekcji. Dzięki użyciu najnowocześniejszych technologii projektowania wspomaganego komputerowo oraz jako rezultat ponad 800 testów pożarowych, charakterystyka przepływu komory detekcyjnej została zoptymalizowana do tego stopnia, że nawet w najbardziej ekstremalnych warunkach, np. formowanie się poduszki gorącego powietrza przy stropie w efekcie występowania wysokich temperatur zewnętrznych, zagwarantowana jest szybka i niezawodna detekcja. Gwarancja bezpieczeństwa pracy dzięki stałemu autotestowaniu. Czujka MTD 533X sprawdza na bieżąco swoją zdolność do prawidłowego funkcjonowania. W sposób ciągły przeprowadza procedury autotestu, kontrolując jednocześnie wszystkie parametry działania i wysyła raporty o zanieczyszczeniu, zwarciu oraz innych uszkodzeniach. Czujka MTD 533X przeprowadza taki autotest co sekundę. Nawet w trybie odłączenia czujka gotowa jest do pracy oraz przekazania sygnału alarmowego. Jeśli czujka w takim stanie wysyła alarm do centrali sygnalizacji pożarowej, wówczas sygnał ten służy jedynie do uruchomienia procedur sterujących związanych z uformowaniem stref pożarowych, np. zamknięcie drzwi pożarowych. W tym przypa Interaktywna komunikacja z Centralą Sygnalizacji Pożarowej. Czujka MTD 533X intensywnie komunikuje się z Centralą Sygnalizacji Pożarowej i raportuje do niej nawet najmniejsze odchylenia od wartości zadanych dla normalnego trybu pracy. Dzięki inteligentnemu, decyzyjnemu systemowi logicznemu, czujka MTD 533X łączy sygnały sensorów dymu i temperatury i zgłasza wyłącznie prawdziwe stany alarmowe. Kiedy zadane wartości alarmowania zostaną przekroczone, wysłany zostaje alarm pożarowy. Jeśli jest taka potrzeba może być również zaprogramowana funkcja pre-alarmu.

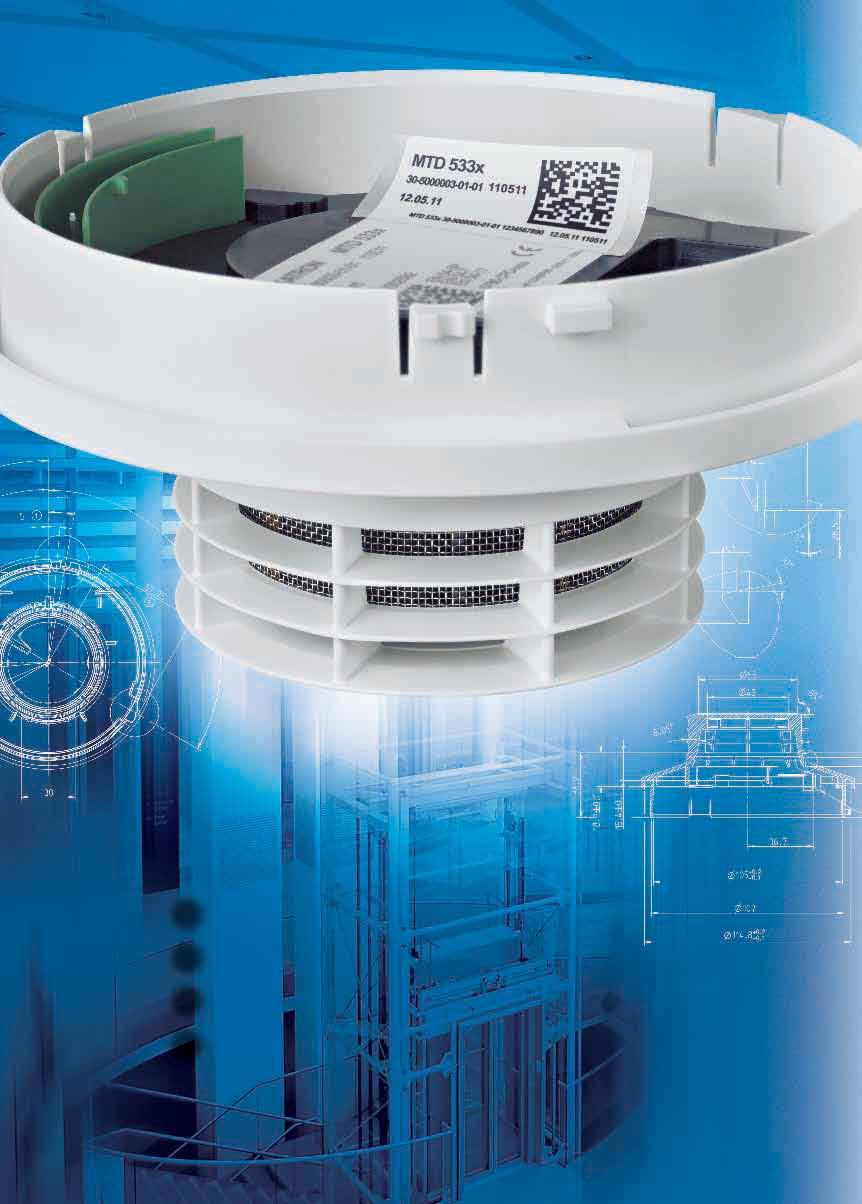

6 MTD 533X Interaktywna komunikacja z Centralą Sygnalizacji Pożarowej Kompatybilność w przód i wstecz Szybki czas uruchamiania systemów Indywidualne numery seryjne

7 Szybki i kompetentny partner. Analiza dymu % /m z Sygnał gęstości dymu C Kompensacja temperaturowa Śledzenie i weryfikacja wartości spoczynkowej Algorytmy Indywidualne parametry czujek Test systemu Inteligentna logika decyzyjna Alarm według EN 54-7 / CEA 4021 Typ B Dwukierunkowa transmisja danych Straż Pożarna Wpływ temperatury z Standaryzacja wartości Analiza sygnału Zarządzanie stanem Analiza temperatury Centrala Sygnalizacji Pożarowej C Wpływ temperatury z Linearyzacja Uśrednianie Algorytmy Indywidualne parametry czujek Test systemu Inteligentna logika decyzyjna Alarm zgodnie z normą EN 54-5 Dwukierunkowa transmisja danych Analiza sygnału Zarządzanie stanem Przetwarzanie sygnału Opracowanie sygnału Transmisja sygnału Krótki czas uruchamiania systemów. Technologia Integral X-LINE pozwala podłączyć do 250 elementów do pętli o długości maksymalnej do 3500 m. Specjalnie zoptymalizowana procedura uruchomienia wysyła komendę uruchomienia do wszystkich detektorów praktycznie w tym samym czasie, co szczególnie w przypadku bardzo rozbudowanych systemów w sposób znaczący skraca czas uruchomienia. Łatwa w instalacji konstrukcja gniazda i obudowy czujki pozwala na szybki i pewny montaż okablowania i czujek. Szybkie testy funkcjonalności. W czasie przeprowadzania testów funkcjonalnych lub przebudowy systemu czujka MTD 533X może być usunięta i ponownie zainstalowana w gnieździe bez wpływu na prawidłowość pracy systemu. Czas potrzebny na wymianę detektora jest tak krótki, że system podczas tej operacji zachowuje pełną funkcjonalność. Detektor posiada inteligentną funkcję testu wykrywania dymu: po krótkotrwałym wprowadzeniu gazu testowego do detektora, czujka natychmiast rozpoznaje, że jest poddawana testowi i przełącza się w tryb testu, co wskazywane jest mrugającym wskaźnikiem zadziałania. Po wprowadzeniu do detektora drugiej porcji gazu testowego, detektor natychmiast przechodzi w stan alarmu. Funkcja ta znacząco skraca czas uruchamiania nowych systemów oraz czas trwania przeglądów serwisowych. Kompatybilność w przód i wstecz. Zalety czujki MTD 533X stają się oczywiste kiedy jest ona stosowana w połączeniu z istniejącymi systemami wykrywania pożaru firmy Schrack Seconet. Kompatybilność wstecz, obejmująca dwie generacje urządzeń, zapewnia możliwość modernizacji instalacji w dowolnym okresie. Czujka MTD 533X już dziś została zaprojektowana tak, aby mogła być stosowana z przyszłymi generacjami central i technologiami detekcji bez żadnych modyfikacji. Ponieważ czujka MTD 533X może być stosowana w każdym z obecnych systemów, po raz pierwszy pojawiła się możliwość zaadaptowania strategii stosowania jednego typu detektora do wszystkich typów instalacji i warunków detekcji. Era stosowania wielu, różnych typów detektorów należy już do historii. Czujka MTD 533X będzie nam towarzyszyć w przechodzeniu do systemów ochrony pożarowej przyszłości. Zawsze aktualne dane. Czujka MTD 533X zawsze zapewnia aktualne dane, które mogą być wykorzystane do określenia z wyprzedzeniem wymaganego zakresu prac konserwacyjnych. Ponadto, detektor został wyposażony w pamięć przechowującą dane o zdarzeniach mających wpływ na poprawną pracę detektora w systemie jak również dane o wahaniach warunków otoczenia. Czujka MTD 533X stosuje znaczniki czasu zapisując czas wystąpienia alarmów lub błędów funkcjonalnych. Indywidualne numery seryjne. Każda czujka MTD 533X posiada unikalny numer seryjny i jest wyposażona w odrywaną naklejkę z tym numerem wykorzystywaną podczas uruchamiania systemu. Po uruchomieniu systemu numer z naklejki jest porównywany z numerem wysyłanym przez czujkę celem wyeliminowania błędów w topologii uruchamianego systemu. Pozwala to na uniknięcie czasochłonnego procesu poszukiwania uszkodzeń i niezgodności.

8 SCHRACK SECONET AG A-1122 Wien, Eibesbrunnergasse 18 Tel.: Zentralkundendienst Tel.: Geschäftsstellen in Österreich: A-6850 Dornbirn, Sebastianstraße 13a Tel.: A-8055 Graz, Neuseiersberger Straße 157 Tel.: A-6021 Innsbruck, Valiergasse 56 Tel.: A-9020 Klagenfurt, Feldkirchner Straße 138 Tel.: A-4060 Leonding-Hart, Kornstraße 16 Tel.: A-5020 Salzburg, Vogelweiderstraße 44a Tel.: Partner in FIRE ALARM Indien IN Gurgaon, Technopolis, DLF Golf Course Road, Sector-54 Tel.: Polen PL Warschau, ul. Woloska 9 Tel.: Rumänien RO Bukarest, Sos.lancului nr. 6A, Sector 2 Tel.: Russland RU Moskau, Ul. Staroalexejevskaja 5 Tel.: Schweden SE Norsborg, Botvid Business Center Tel.: Slowakei SK Bratislava Rača, Mudrochova 2 Tel.: Tschechien CZ Prag 10, V Úzˇlabině1490/70 Tel.: Türkei TR Kadıköy-Istanbul, Sokak no.: 5/12 Tel.: Ungarn HU-1119 Budapest, Fehérvári út Tel.: BG BIH BY CH CY D DK E EST ET F GE GR HR I IL IND KS KSA KWT KZ L LT LV MK NL P PK RB RL RO SLO SRB TM UA UAE UZ Schrack Productions - B-PR-599EN - V Producent zastrzega sobie możliwość wprowadzenia zmian technicznych.
