1 KOMPAKTOWE KOPARKI KOŁOWE tw110 Schaeff TW110 Brochure PL.indd :37

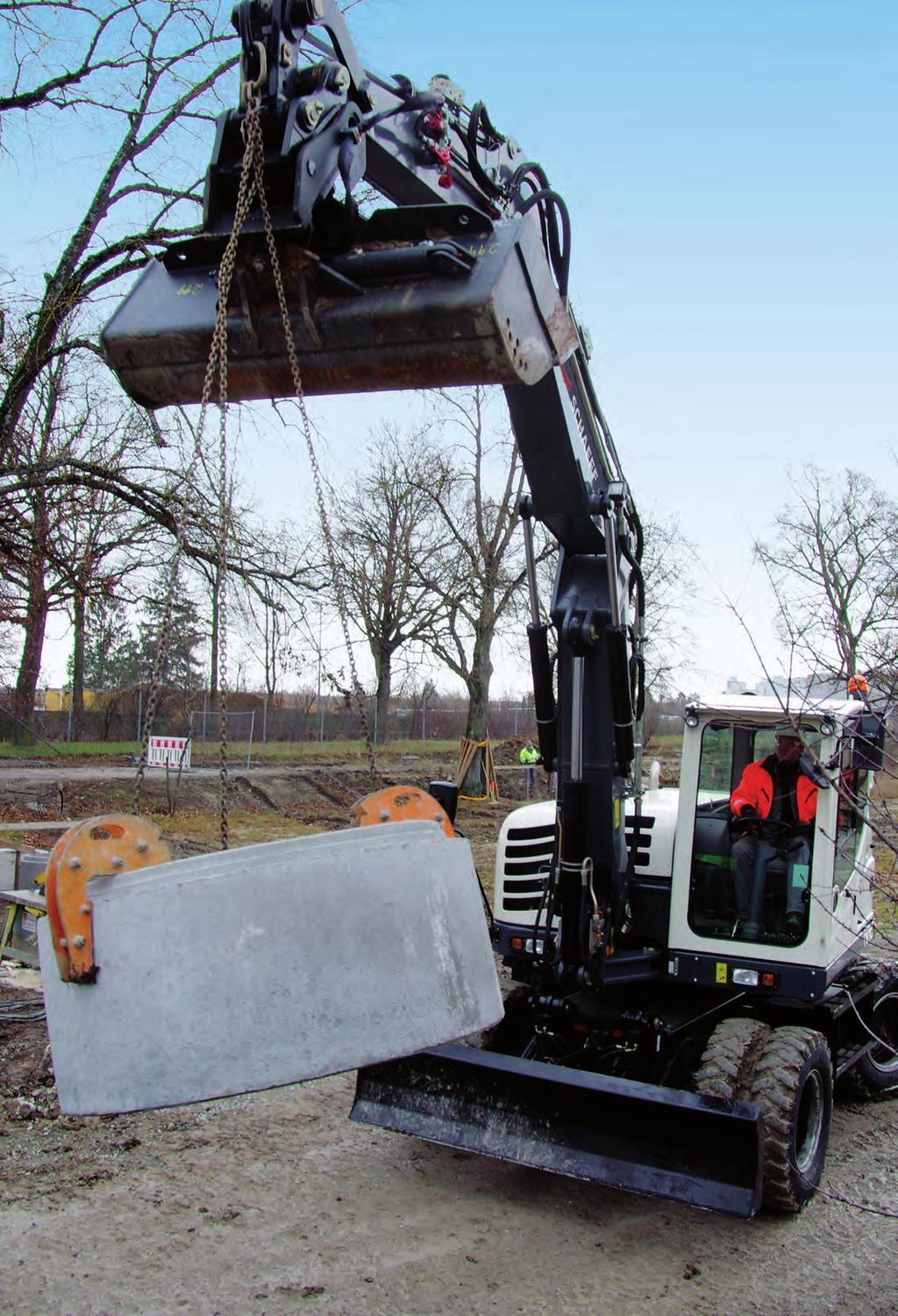

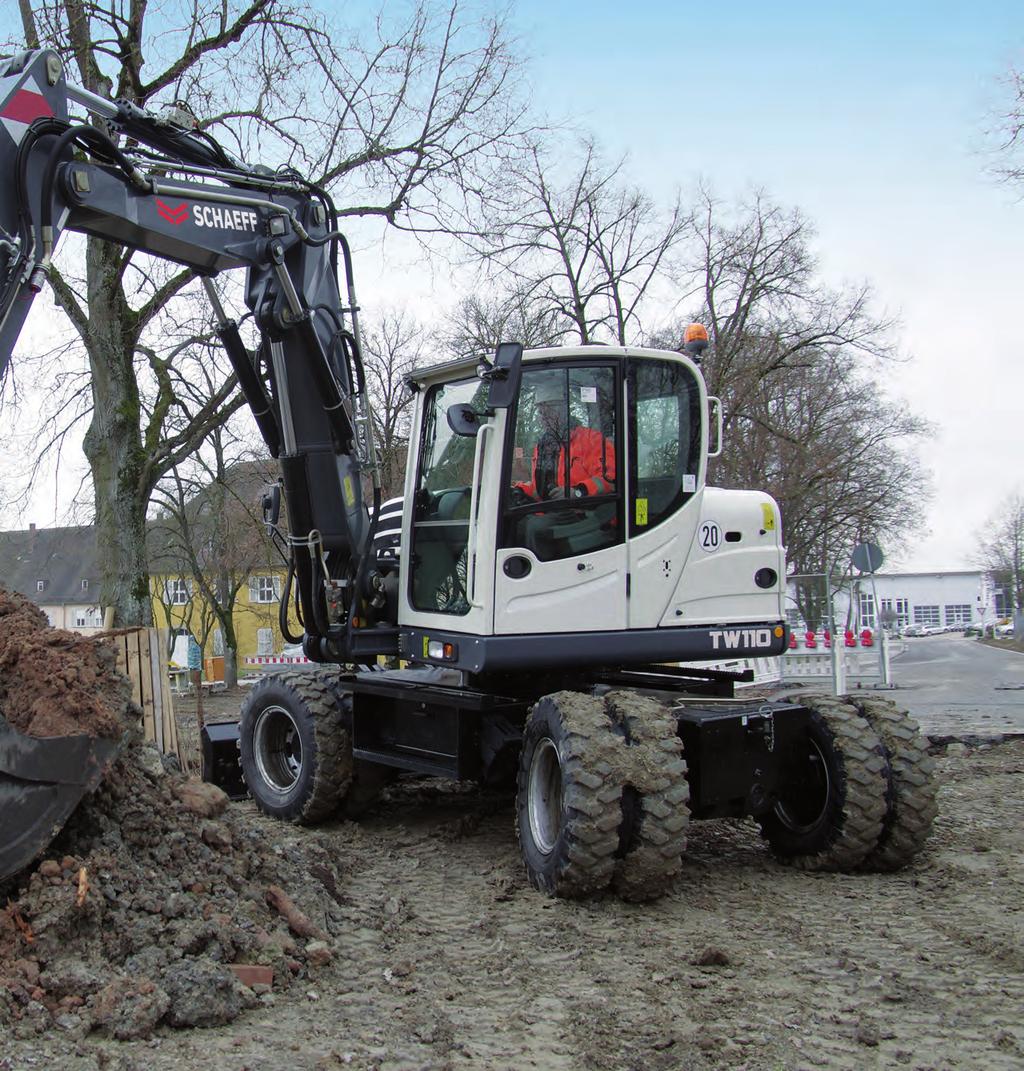

2 DUŻA MOC PODCZAS PRACY Wydajna koparka Koparka kołowa Schaeff TW110 dysponuje tak dużą mocą, że może wykonywać prace typowe dla wyższych kategorii wagowych. Dzięki szczególnie dużym siłom podnoszenia 11-tonowa maszyna transportuje również bardzo ciężkie ładunki na budowach i umieszcza je dokładnie w miejscu przeznaczenia, dzięki precyzyjnemu układowi hydraulicznemu. Z powodu szczególnych zalet wykorzystywanych podczas transportu materiałów maszyna jest bardzo interesująca dla branży budownictwa ziemnego, a zwłaszcza budowy dróg. Lecz również w branży ogrodniczej i pielęgnacji krajobrazu, gdy trzeba chwycić i załadować gałęzie i pnie. Dzięki silnikom najnowszej generacji zgodnym z europejską normą IV / EPA Tier 4 Final koparka TW110 jest oszczędna i ekologiczna. Wbudowany system Schaeff Smart Control zwiększa wydajność, wydajność koparki jest optymalnie dostosowana do operatora i różnych zastosowań. Minimalizuje to straty energii i czasu. Dzięki ponad 50-letniemu doświadczeniu w technologii budowy koparek kołowych, firma Schaeff dysponuje specjalną wiedzą - jest to warunkiem oferowania maszyn o najwyższej jakości z możliwością wielostronnego zastosowania. Dane techniczne Ciężar roboczy Moc silnika Pojemność łyżki Głębokość kopania Zasięg 11-12,5 t 85 kw (116 KM) l 4,3-4,65 m 8,3-8,65 m 2 Schaeff TW110 Brochure PL.indd :37

3 KOMPAKTOWA KOPARKA KOŁOWA TW110 3 Schaeff TW110 Brochure PL.indd :37

4 ZAPEWNIA KORZYŚCI Precyzyjne manewrowanie dzięki sterowaniu Schaeff Fingertip. 4 niezależne układy sterowania do eksploatacji popularnych narzędzi roboczych. Prędkość jazdy do 36 km/h dla szybkiej zmiany miejsca pracy. 4 Schaeff TW110 Brochure PL.indd :37

5 KOMPAKTOWA KOPARKA KOŁOWA TW110 Schaeff Smart Control dla wydajnej pracy i obsługi. Ergonomiczna kabina ROPS (FOPS jako opcja) z doskonałą widocznością i wysokim komfortem. Mocniejszy, oszczędniejszy i bardziej ekologiczny silnik spełniający wymagania europejskiej normy IV / EPA Tier 4 Final. Seryjna kamera cofania. Hydrauliczny, sterowany temperaturowo wentylator dwukierunkowy zapewniający wydajne chłodzenie. Stabilność przy dużych obciążeniach. Krótkie zachodzenie - doskonałe podczas zastosowania w miejscu o ograniczonych warunkach powierzchniowych. Płynna automatyka jazdy, dodatkowy pedał do precyzyjnego przemieszczania maszyny. 14 wychylenie osi dla zachowania stabilności również na nierównym terenie. 5 Schaeff TW110 Brochure PL.indd :37

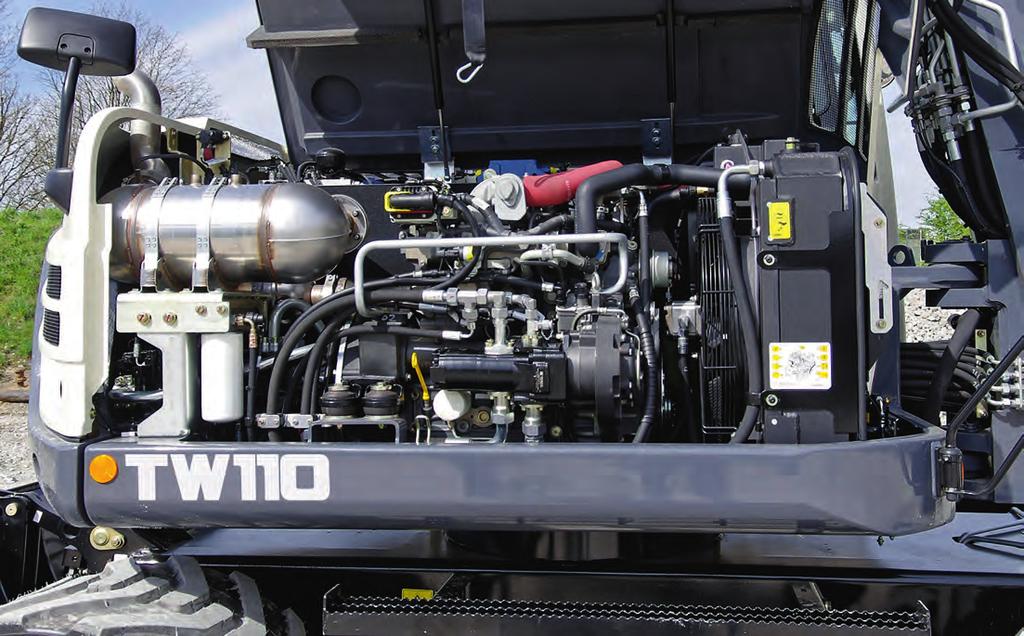

6 WYDAJNA PRACA Silnik Koparka kołowa Schaeff TW110 jest napędzana silnikiem spełniającym europejską normę IV / EPA Tier 4 Final. Obróbka spalin zmniejsza ilość szkodliwych substancji nawet o 90%, również tlenków azotu (NOx), węglowodorów (HC) i drobnego pyłu. Osiągnęliśmy to dzięki ulepszonemu układowi spalania i wtrysku oraz katalizatorowi utleniającemu (DOC). Silnik nie potrzebuje filtra cząstek stałych. WENTYLATOR DWUKIERUNKOWY Hydraulicznie napędzany wentylator dwukierunkowy jest sterowany temperaturowo. Wydajność chłodzenia dostosowuje się automatycznie do potrzeb. Wentylator pracuje tylko wtedy, gdy jest to konieczne. Dzięki temu spada zużycie paliwa, a materiał jest chroniony. W razie potrzeby operator może ręcznie włączyć wentylator. Czyszczenie poprzez odwrócenie następuje automaty cznie lub ręcznie. AUTOMATYCZNA REGULACJA OBROTÓW NA BIEGU JAŁOWYM Automatyczna regulacja obrotów na biegu jałowym (opcja) pozwala oszczędzić paliwo. W przypadku, gdy maszyna jest nieaktywna, silnik przełącza się na bieg jałowy - powoduje to redukcję zużycia paliwa. AUTOMATYCZNE WYŁĄCZENIE SILNIKA Operator może wybrać dowolny czas wyłączenia (opcja). 6 Schaeff TW110 Brochure PL.indd :38

7 KOMPAKTOWA KOPARKA KOŁOWA TW110 7 Schaeff TW110 Brochure PL.indd :38

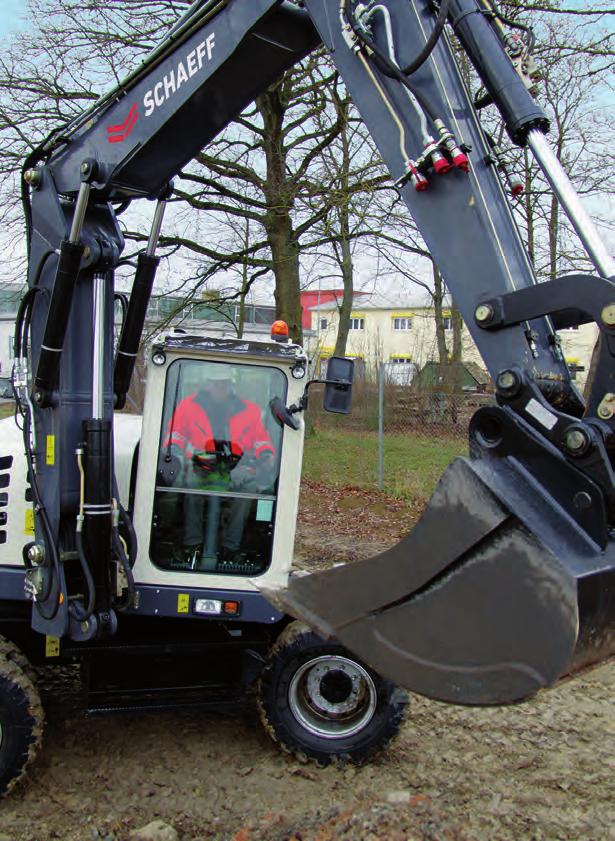

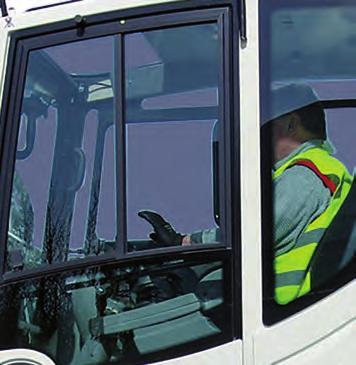

8 Kabina Zaprojektowana ergonomicznie kabina oferuje operatorom nadzwyczaj komfortowy obszar pracy, który gwarantuje maksymalną produktywność. Biorąc pod uwagę przejrzyste wskaźniki o wyraźnej strukturze, schowki o dużych wymiarach, wnętrze zaprojektowane w technologii Soft-Touch lub opcjonalną klimatyzację można stwierdzić: Stanowisko pracy w koparkach kołowych firmy Schaeff zostało zaprojektowane pod kątem wymagań operatora. WYŚWIETLACZ I PRZYRZĄDY Dla większej przejrzystości i komfortu funkcje robocze i informacje na temat maszyny są od razu widoczne w centralnym miejscu. Dane są wyświetlane w formie kafelków tak jak w smartfonie. 7 ekran wyposażony w powłokę antyodblaskową jest bardzo przejrzysty i może być wykorzystywany również jako monitor do seryjnej kamery cofania. KLAWISZE Bardzo szerokie klawisze ułatwiają obsługę, również w rękawicach. Możliwa jest obsługa opcjonalnego immobilizera. INNE KORZYŚCI Kabina z certyfikatem ROPS (FOPS jako opcja). Lepsza widoczność dzięki dodatkowym lusterkom. 8 Schaeff TW110 Brochure PL.indd :38

9 KOMPAKTOWA KOPARKA KOŁOWA TW110 KOMFORTOWA PRACA 9 Schaeff TW110 Brochure PL.indd :38

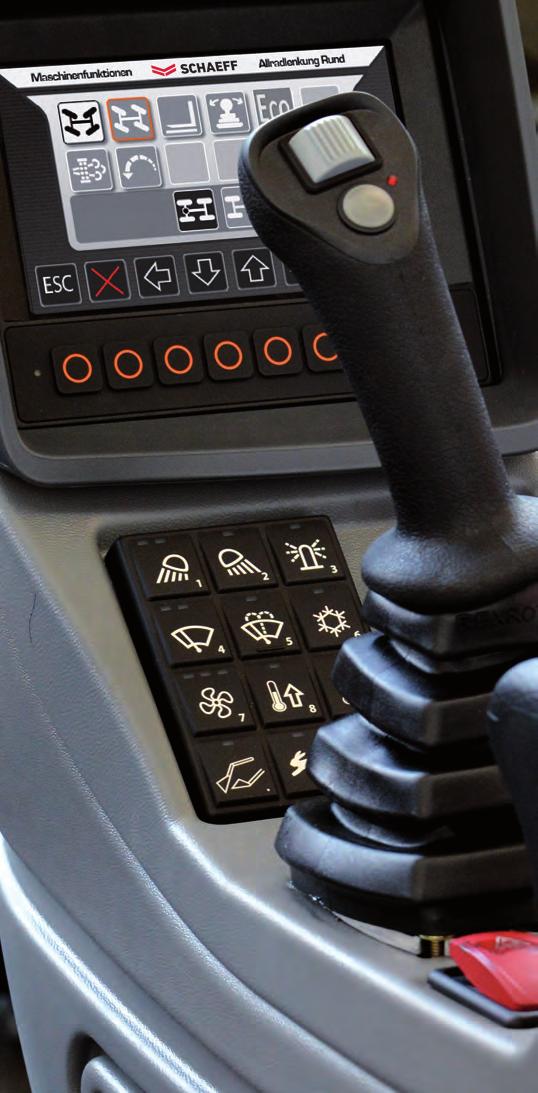

10 KOMPAKTOWA KOPARKA KOŁOWA TW110 PRECYZYJNE STEROWANIE Schaeff Smart Control System Schaeff Smart Control umożliwia operatorowi maksymalną kontrolę nad koparką. Bardzo wiele funkcji koparki można dostosować dokładnie do operatora i miejsca pracy. Dzięki temu wykorzystanie koparki jest bardziej wydajne. WZORCOWE STEROWANIE MASZYNY Hydrauliczne obwody sterujące można szybko obsługiwać. Wydatek pompy w obwodach sterujących jest regulowana również w trybie pracy ciągłej procentowo za pomocą wykresów słupkowych w zależności od użycia i narzędzia roboczego. Tryb Eco można włączyć tyko jednym przyciskiem. Sterowanie układem klimatyzacji Ogrzewanie i odmrażanie można dostosować dokładnie do żądanych warunków. Układ automatycznej klimatyzacji jest dostępny jako opcja. INNE KORZYŚCI Układ sterowania wstępnego wszystkich elementów obsługowych; gwarantuje to wykonywanie płynnych i komfortowych manewrów. 10 Schaeff TW110 Brochure PL.indd :38

11 Sterowanie Schaeff Fingertip Precyzyjne działania wykonywane za pomocą joysticka umożliwiają zachowanie dużej precyzji i komfortu obsługi. Dwuobwodowy układ hydrauliczny ze zmiennym rozdziałem przepływu w zależności od ciężaru (LUDV) umożliwia wykonywanie równoczesnych, niezależnych od siebie ruchów roboczych. Ekonomiczna technologia Loadsensing gwarantuje dokładne sterowanie strumieniem objętości, co zmniejsza zużycie paliwa. 11 Schaeff TW110 Brochure PL.indd :38

12 OSIĄGNIĘCIE CELÓW 12 Schaeff TW110 Brochure PL.indd :38

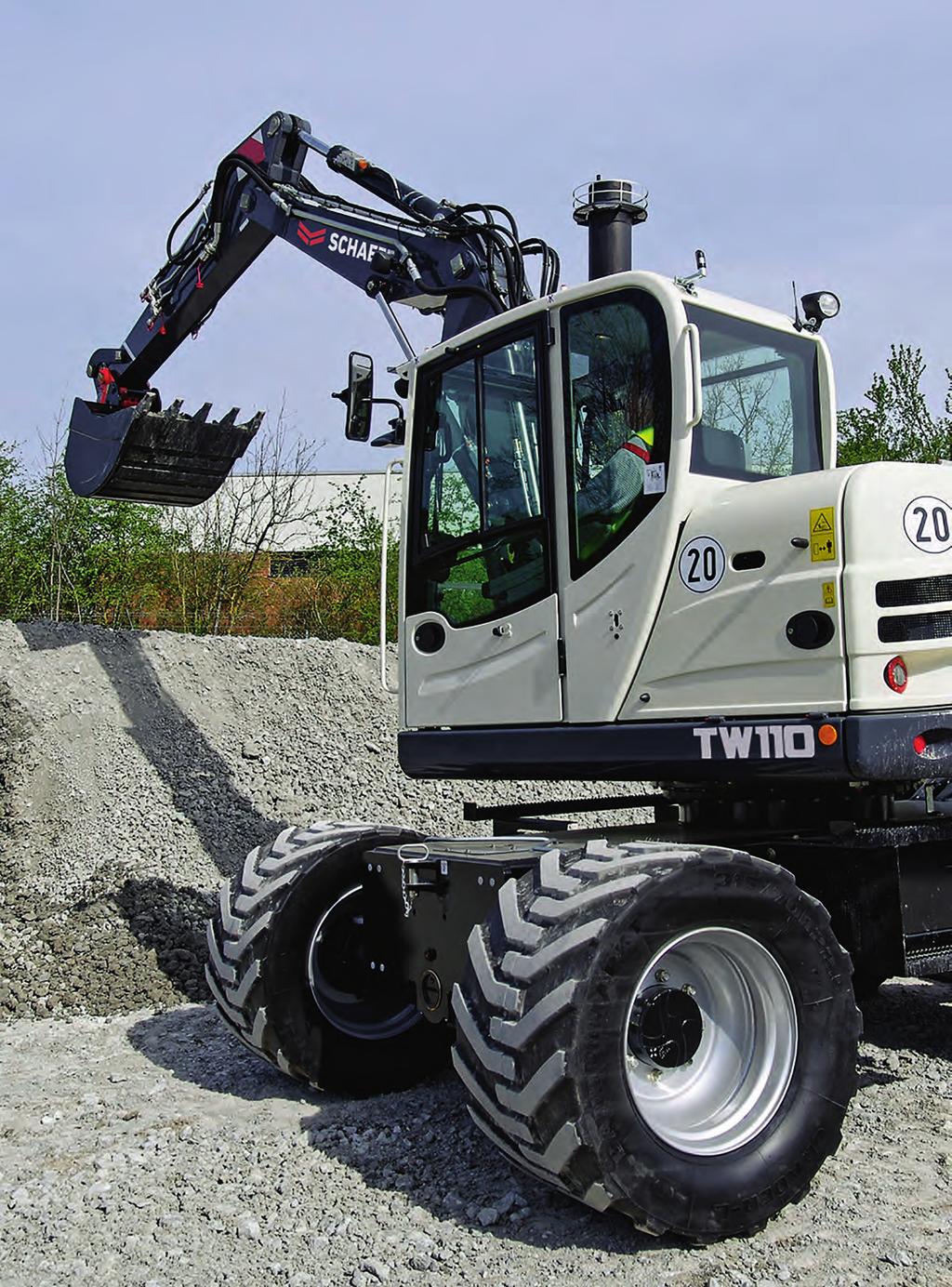

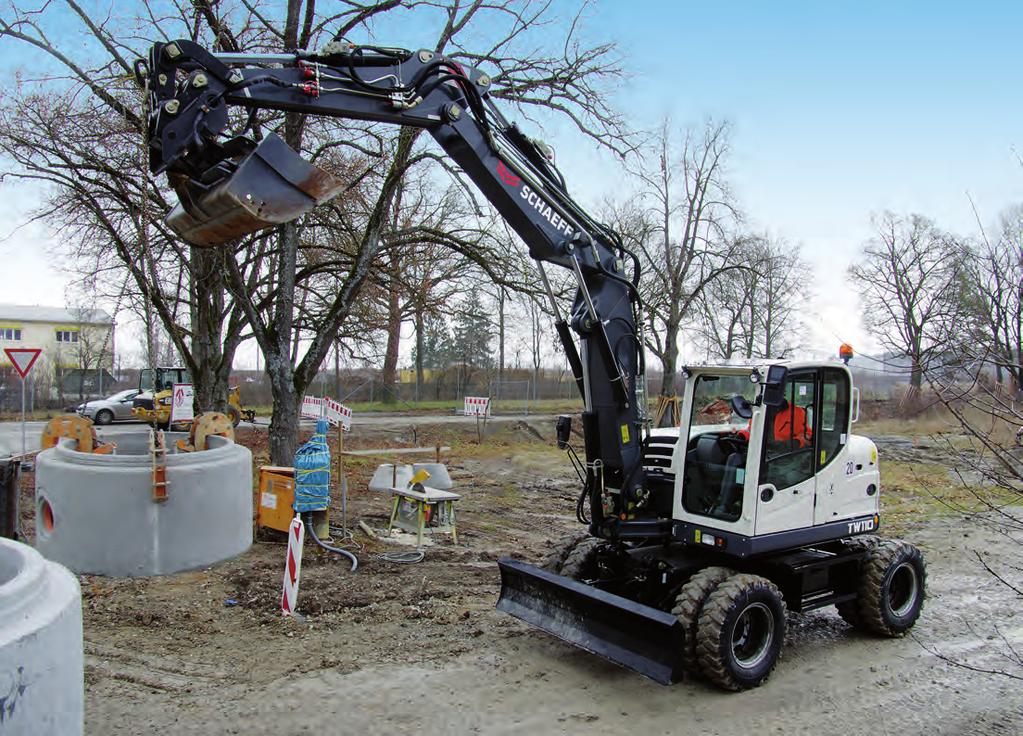

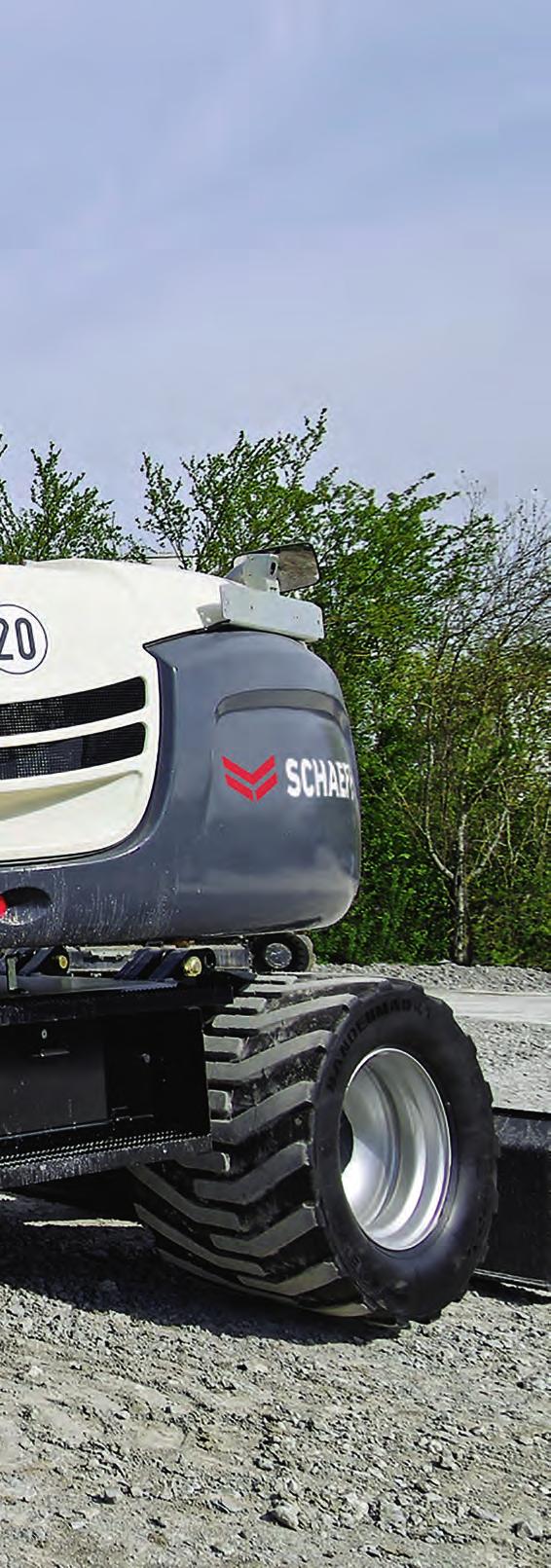

13 KOMPAKTOWA KOPARKA KOŁOWA TW110 Podwozie Powozie łączy wysoką sprawność w terenie i siłę napędową. Dzięki wielu wariantom wyposażenia można je skonfigurować odpowiednio do potrzeb. OPCJE PODWOZIA Podpory Tarcza podtrzymująca Frontowy lemiesz WARIANTY OGUMIENIA Dostępne są opony balonowe i opony bliźniacze lub opony szerokie. UKŁAD KIEROWNICZY Może być wyposażona w napęd na dwa lub cztery koła. PRĘDKOŚĆ Dzięki prędkości jazdy do 36 km/h można szybko zmienić miejsce pracy. Bezproduktywne czasy transportu zostają zredukowane do minimum. OŚ WAHLIWA Ładowarka kołowa wspierana przez oś wahliwą o kącie wychylenia wynoszącym 14, również na nierównym terenie pozostaje całkowicie stabilna. WYRÓWNYWANIE Opcjonalna funkcja pływająca lemiesza ułatwia wyrównanie podłoża, zasypywanie rowów lub oczyszczanie placu budowy. INNE KORZYŚCI Hydrostatyczny napęd jezdny, niezależny od układu hydrauliki roboczej, działa również jako dodatkowy układ hamulcowy. Automatyka jazdy, dodatkowy pedał do precyzyjnego przemieszczania maszyny. 13 Schaeff TW110 Brochure PL.indd :38

14 14 Schaeff TW110 Brochure PL.indd :38

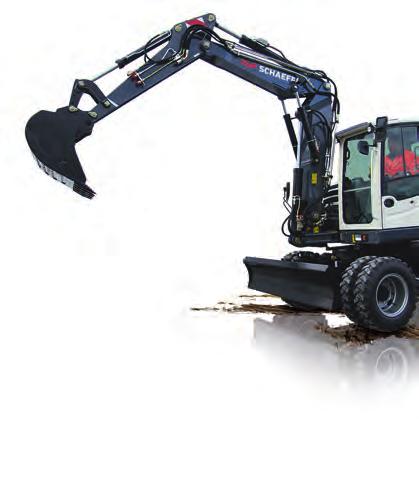

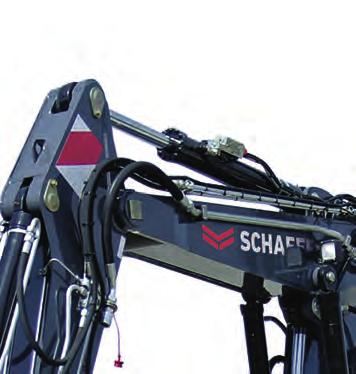

15 KOMPAKTOWA KOPARKA KOŁOWA TW110 PRZYSPIESZENIE PRACY Wysięgnik i układ hydrauliczny Maszyny Schaeff oferują system wysięgnikowy odpowiedni do każdego zastosowania. Aby umożliwić optymalną pracę koparki i szybkie uzyskanie oczekiwanych wyników. STANDARDOWY WYSIĘGNIK PRZEGUBOWY Standardowe wysięgniki przegubowe nadają się do wysokowydajnościowych prac ziemnych, do transportu i precyzyjnego pozycjonowania ciężkich ładunków - promień roboczy został dopasowany do największego obszaru roboczego. PRZEDŁUŻONY TRZON ŁYŻKI Większy zasięg koparki kołowej TW110 na wysięgniku przegubowym to zasługa przedłużonego trzonu łyżki 2350 mm. ROZŁOŻENIE CIĘŻARU I UDŹWIG Silnik umieszczony z boku stabilizuje maszynę, zwłaszcza przy całkowicie wysuniętym lub przesuniętym wysięgniku. UKŁAD HYDRAULICZNY Z CZTEREMA NIEZALEŻNYMI OBWODAMI STERUJĄCYMI Dzięki czterem niezależnym obwodom sterującym moc koparki kołowej TW110 z narzędziami roboczymi jest większa. Operator steruje wysięgnikiem obrotowym z hydraulicznym układem szybkiej wymiany oraz hydraulicznie napędzanym narzędziem, np. chwytakiem sortującym lub frezarką do asfaltu. Obwody sterujące można jednocześnie obsługiwać, nie wpływają one wzajemnie na swoją pracę. Narzędzia robocze Duża uniwersalność ze względu na liczne opcje i duży wybór narzędzi roboczych. Skontrolowane i sprawdzone w praktyce: INNE KORZYŚCI Przegub o dużym kącie zgięcia do wykonywania prac bezpośrednio przy murach. Wszystkie siłowniki z amortyzacją pozycji końcowych dla zapewnienia płynnej pracy. Łyżka do materiałów lekkich Łyżka standardowa Łyżka do oczyszczania rowów Łyżka obrotowa Frez hydrauliczny Ząb do zdzierania Adapter młota Hak ładunkowy Hak ładunkowy, przykręcany Mechaniczne szybkozłącze Szybkozłącze hydrauliczne Widły do palet 15 Schaeff TW110 Brochure PL.indd :38

16 16 Schaeff TW110 Brochure PL.indd :38

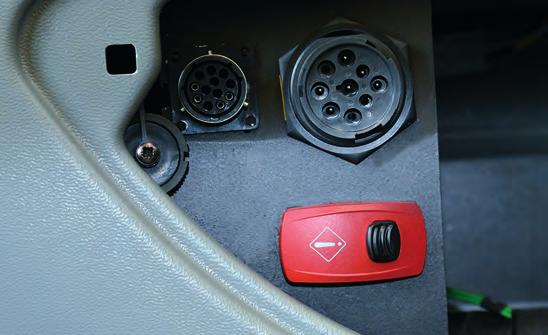

17 KOMPAKTOWA KOPARKA KOŁOWA TW110 MINIMALIZACJA CZASU PRZESTOJU Serwis Listwa serwisowa z centralną instalacją elektryczną jest wbudowana w stopniach: wszystkie przekaźniki i bezpieczniki są łatwo dostępne z poziomu podłoża. Pokrywę można otworzyć bez narzędzi. Schody przy pokrywie serwisowej są przedłużone w kierunku podłoża dla wygodnego wchodzenia. Pokrywa jest wyposażona w gumowe ograniczniki, przylega ona łagodnie do przedłużonych schodów, dzięki czemu materiał jest zabezpieczony. Pod kabiną nie znajdują się główne hydrauliczne podzespoły. Przechylanie kabinynie jest konieczne, choć jest możliwe w razie potrzeby. ŁĄCZE DIAGNOSTYCZNE Łącze diagnostyczne do przesyłania danych sinika i maszyny przyspiesza konserwację i serwisowanie dzięki lepszej komunikacji pomiędzy personelem obsługowym i maszyną. Dane magistrali Can są widoczne na wyświetlaczu. INNE KORZYŚCI Łatwy dostęp do silnika, dzięki czemu prace konserwacyjne trwają krócej. Codzienne prace można szybko wykonać z poziomu podłoża. 17 Schaeff TW110 Brochure PL.indd :38

18 KRZYWA ZASIĘGU KOPANIA I WYMIARY: WYSIĘGNIK PRZEGUBOWY UDŹWIG Wysokość punktu obrotu łyżki Odległość obciążenia od środka wieńca obrotowego Trzon łyżki 2000 mm 3,0 m 4,0 m 5,0 m 6,0 m 7,0 m 7,1 m Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek 3,0 m A 3,11 2,63 2,44 1,91 2,39 1,31 1,98 0,92 V 2,56 2,40 1,76 1,71 1,28 1,18 0,92 0,83 1,5 m A 4,91 3,87 3,11 2,51 2,72 1,79 2,71 1,25 1,94 0,89 1,89 0,83 V 3,88 3,54 2,51 2,30 1,77 1,62 1,20 1,13 0,83 0,78 0,80 0,74 0 m A 6,50 3,60 3,88 2,36 3,00 1,68 2,57 1,22 1,79 0,88 1,79 0,85 V 3,65 3,31 2,35 2,21 1,65 1,54 1,18 1,12 0,84 0,79 0,82 0,76-0,9 m A 7,26 3,43 4,25 2,16 3,34 1,50 2,51 1,11 1,77 0,86 V 3,43 3,25 2,27 2,04 1,59 1,43 1,15 1,03 0,87 0,81 Wszystkie podane wartości w tonach (t) zostały określone w oparciu o ISO przy współczynniku stateczności 1,33 lub 87% udźwigu hydraulicznego. Wszystkie wartości zostały wyznaczone z hakiem ładunkowym. Przy zamontowanej łyżce do wykopów redukuje się dopuszczalny udźwig użyteczny o różnicę wagi łyżki minus hak ładunkowy. Zgodnie z EN koparki używane jako dźwignice muszą być wyposażone w zabezpieczenie na wypadek pęknięcia rury i układ ostrzegający przed przeciążeniem. Wyposażenie: Wysięgnik przegubowy, ogumienie bliźniacze, trzon łyżki 2000 mm. Skróty: A = z podparciem, V = ruchomy WYMIARY Rys. 1: Kopanie po śladzie Rys. 2: Obrys ruchu Rys. 3: Pozycja transportowa Schaeff TW110 Brochure PL.indd :38

19 OPIS TECHNICZNY SILNIK Producent, model Typ Cykl pracy INSTALACJA ELEKTRYCZNA Napięcie robocze Akumulator Alternator Rozrusznik Deutz, TCD3.6 L4 4-cylindrowy, turbodoładowanie z chłodzeniem powietrza doładowanego, spełniający wymagania europejskiej normy IV / Tier 4 Final 4-suwowy, system wtryskowy Common Rail Pojemność skokowa 3600 cm 3 Moc wg ISO 9249 przy 2000 min kw (116 KM) Moment obrotowy 400 Nm przy 1600 min -1 Układ chłodzenia Woda 12 V 12 V / 135 Ah 14 V / 95 Ah 12 V / 4,0 kw NAPĘD JEZDNY Hydrostatyczny napęd jazdy w zamkniętym obiegu, z automatycznym dostosowaniem siły pociągowej i prędkości, niezależny od hydrauliki roboczej. Napęd na wszystkie koła przekazywany z przekładni redukcyjnej na przedniej osi przez wał przegubowy na tylną oś. Płynna regulacja prędkości do przodu i do tyłu. 2 tryby jazdy: Tryb jazdy Praca 0-6 km/h Tryb jazdy Ulica 0-20 km/h 4 tryby jazdy (opcjonalnie wersja szybkiej jazdy): Tryb jazdy Praca 0 6 / 0 19 km/h Tryb jazdy Ulica 0 11 / 0 36 km/h OSIE Oś przednia: Wahliwie zawieszona oś z planetarną przekładnią kierowniczą, kąt wychylenia 13 stopni. Oś tylna: Sztywna oś napędowa planetarna. OPONY Rozmiar standardowy , 14 PR, ogumienie bliźniacze HAMULCE Hamulec roboczy: Hydrauliczny układ hamulcowy dwuobwodowy ze zbiornikiem pompy, działający na pracujące w kąpieli olejowej hamulce wielotarczowe przedniej i tylnej osi. Hamulec koparki: Blokowany hamulec roboczy działający na przednią i tylną oś. Hamulec dodatkowy: Hydrostatyczny napęd jezdny w zamkniętym obiegu spełniający funkcję niezużywającego się hamulca pomocniczego. Hamulec postojowy: Hydrauliczny hamulec sprężynowy, uruchamiany elektrycznie UKŁAD KIEROWNICZY Całkowicie hydraulicznie sterowanie osi przedniej ze zintegrowanym siłownikiem kierującym. Największe wychylenie przednich kół 30 MECHANIZM OBROTU Napęd hydrostatyczny z 2-stopniową przekładnią planetarną i silnikiem wielotłoczkowym osiowym o stałej objętości tłocznej, działa zarazem jako niezużywający się hamulec roboczy. Dodatkowy hamulec sprężynowo-wielotarczowy jako hamulec postojowy. Prędkość obrotu 0-10 min -1 KNICKMATIK Równoległe przesunięcie poziome przy pełnej głębokości kopania. Kąt ugięcia / przesunięcie poziome w lewo 54 / 760 mm Kąt ugięcia / przesunięcie poziome w prawo 54 / 1030 mm ILOŚCI NAPEŁNIANIA Pojemność zbiornika oleju napędowego 210 l Zbiornik AdBlue Układ hydrauliczny (włącznie ze zbiornikiem) 10 l 190 l PARAMETRY EKSPLOATACYJNE, WYPOSAŻENIE STANDARDOWE Ciężar roboczy (wysięgnik przegubowy) wg ISO 6016 Długość całkowita w pozycji jazdy (wysięgnik przegubowy) Wysokość całkowita w pozycji jazdy (wysięgnik przegubowy) Wymiary transportowe: Wysięgnik przegubowy (dł. x wys.) Szerokość całkowita (ogumienie bliźniacze) Wysokość z kabiną operatora Rozstaw gąsienic Rozstaw osi Prześwit pod wałem przegubowym Promień skrętu Promień zachodzenia tyłu nadwozia Promień zachodzenia przodu nadwozia Obrys ruchu 180 Obrys ruchu 360 Siła kruszenia wg ISO 6015 Siła zrywająca wg ISO 6015 UKŁAD HYDRAULICZNY Układ hydrauliki jezdnej: Zamknięty obieg, niezależny od układu hydrauliki roboczej. Wydajność pompy, maks. Ciśnienie robocze, maks. 180 l/min. 420 bar Układ hydrauliki roboczej: Regulująca pompa tłokowa osiowa z Load-Sensing, połączona z rozdziałem natężenia przepływu niezależnym od obciążenia (LUDV). Wszystkie ruchy mogą być sterowane równocześnie i niezależnie. Zakres precyzyjnego sterowania zachowany we wszystkich stanach obciążenia. Wydajność pompy, maks. 190 l/min Ciśnienie robocze, maks. 330 bar Obieg oleju regulowany termostatycznie gwarantuje szybkie osiąganie temperatury roboczej oleju i chroni przed przegrzaniem. Hydraulicznie napędzany wentylator z funkcją odwrócenia Filtr powrotu wbudowany w zbiorniku oleju, tzn. przyjazna dla środowiska wymiana wkładów filtra. Potrójna pompa zębata dla wszystkich funkcji ustawiania, obracania nadwozia i wentylatora hydrostatycznego. Wydajność pompy, maks l/min. Ciśnienie robocze, maks. 230 bar Obwód sterujący dla narzędzi roboczych (obsługiwany proporcjonalnie): Wydajność pompy, regulowana l/min Ciśnienie robocze, maks. 300 bar Sterowanie koparką przy pomocy dwóch wspomaganych dźwigni dwuosiowych w układzie ISO. KABINA Przestronna, dźwiękoszczelna kabina stalowa ROPS zapewniająca widoczność we wszystkie strony. Przesuwane okno w drzwiach kabiny. Przeszklenie ze szkła bezpiecznego, przyciemniane na zielono szyby termiczne. Termiczne okna dachowe, przyciemniane na brązowo. Tylna szyba panoramiczna Szyba przednia wspomagana amortyzatorem gazowym może być wsuwana pod dach kabiny. Możliwość zapewnienia dodatkowej wentylacji poprzez uchylenie szyby przedniej. Wycieraczka szyby Schowek. Przygotowanie do montażu radia. Lusterko zewnętrzne lewe. Ogrzewanie kabiny z odszranianiem przedniej szyby dzięki wymiennikowi ciepła wody chłodzącej z bezstopniową dmuchawą. Filtr powietrza świeżego i obiegowego. Fotel operatora MSG 85 (wersja komfortowa) z hydrauliczną amortyzacją, wysokim oparciem, regulowanymi podłokietnikami, resorowaniem poziomym i mechanicznym wspornikiem lędźwiowego odcinka kręgosłupa Biodrowy pas bezpieczeństwa. Deska rozdzielcza na prawo od fotela operatora, optyczne i akustyczne urządzenie ostrzegawcze, licznik motogodzin i moduł zabezpieczający. Kamera cofania Reflektory robocze halogenowe H-3. Poziom mocy akustycznej L WA 100 db (A) Poziom ciśnienia akustycznego L pa 74 db (A) Poziom ciśnienia akustycznego mierzony zgodnie z dyrektywą 2000/14/WE oraz EN474. Wartości rzeczywiste przyspieszenia całego ciała wynoszą poniżej 0,5 m/s 2 Wartości rzeczywiste przyspieszenia dłoni i rąk wynoszą poniżej 2,5 m/s 2 Poziom wibracji zgodnie z dyrektywą 2006/42/WE oraz EN kg 5860 mm 3975 mm 6800 x 2990 mm 2500 mm 2990 mm 1942 mm 2570 mm 440 mm 7200 mm 1600 mm 3000 mm 4600 mm 6000 mm N N 19 Schaeff TW110 Brochure PL.indd :38

20 NARZĘDZIA ROBOCZE ŁYŻKA Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do skarpowania na szybkozłącze Łyżka obrotowa na szybkozłącze Łyżka obrotowa na szybkozłącze szerokość 400 mm, pojemność 149 l szerokość 500 mm, pojemność 200 l szerokość 600 mm, pojemność 254 l szerokość 700 mm, pojemność 308 l szerokość 800 mm, pojemność 364 l szerokość 900 mm, pojemność 421 l szerokość 1000 mm, pojemność 477 l szerokość 1500 mm, pojemność 371 l szerokość 1500 mm, pojemność 371 l szerokość 1800 mm, pojemność 430 l CHWYTAK Chwytak dwułupinowy GS 3325, hamulec zapobiegający kołysaniu, Chwytak dwułupinowy GS 3400, hamulec zapobiegający kołysaniu, Chwytak dwułupinowy GS 3500, hamulec zapobiegający kołysaniu, Chwytak dwułupinowy GS 3600, hamulec zapobiegający kołysaniu, Wyrzutnik łupiny o szerokości 325 mm, pojemność 150 l łupiny o szerokości 400 mm, pojemność 200 l łupiny o szerokości 500 mm, pojemność 250 l łupiny o szerokości 600 mm, pojemność 325 l POZOSTAŁE NARZĘDZIA ROBOCZE Zrywak na szybkozłącze (1 ząb) Wysięgnik obrotowy RT30 Młot hydrauliczny Płytka adaptacyjna do młota hydraulicznego Świder ziemny Hak ładunkowy przykręcany do trzonu łyżki Wspornik wideł o szerokości 1240 mm Widły o długości 1100 mm, 100 x 45 mm Inne narzędzia robocze na zapytanie WYPOSAŻENIE DODATKOWE WERSJE WYSIĘGNIKA Wysięgnik przegubowy z trzonem łyżki 1850 mm Wysięgnik przegubowy z trzonem łyżki 2350 mm OPONY 600/40-22,5 TL (szerokie opony) 315/70 R 22.5 (ogumienie bliźniacze) UKŁAD HYDRAULICZNY Instalacja hydrauliczna dla szybkozłącza Bioolej na bazie estrów HLP 68 (Panolin) Bezciśnieniowy obieg powrotny Pozycja pływająca lemiesza Mechanizm sterowania Schaeff Fingertip z trzecim dodatkowym obwodem sterowania na lewym joysticku Zestaw do przebudowy z ISO na obsługę SAE Zabezpieczenie przed pęknięciem rury / zawór utrzymujący ładunek dla trzonu łyżki i wysięgnika STANOWISKO pośredniego OPERATORA Fotel operatora MSG 95 (wersja premium) z zawieszeniem pneumatycznym, wysokim oparciem, regulowanymi podłokietnikami, resorowaniem poziomym, ogrzewaniem siedziska i oparcia oraz pneumatycznym wspornikiem lędźwiowego odcinka kręgosłupa. Klimatronic Klimatyzowana skrzynka, termoelektryczna KABINA OPERATORA Pakiet oświetleniowy: Podwójnie działający reflektor roboczy (Double Beam) - tył kabiny środek, reflektor roboczy na kabinie - z przodu po prawej stronie Szyba przesuwna w prawym oknie kabiny Mechanizm sterowania Schaeff Fingertip z drugim dodatkowym obwodem sterowania na lewym joysticku Zestaw do przebudowy z ISO na obsługę Schaeff Przełączenie łyżki przy montażu wspornika wideł Kratka ochronna na dach FOPS Żółte światło obrotowe SILNIK WYSOKOPRĘŻNY Filtr cząsteczkowy spalin Automatyczna regulacja obrotów na biegu jałowym WERSJE PODPARCIA Tylny lemiesz podpierający o szerokości 2500 mm + podpory Płaskie tylne płyty podporowe, podwieszone wahadłowo + podpory Gumowe tylne płyty podporowe, podwieszone wahadłowo + podpory Lemiesz przedni o szerokości 2500, z osprzętem montażowym i sterującym POZOSTAŁE WYPOSAŻENIE DODATKOWE Przełączalny napęd na cztery koła Reflektor roboczy z lewej lub prawej strony na wysięgniku Szybkozłącze mechaniczne (oryginalne Lehnhoff ), typ MS08 Zabezpieczenie antykradzieżowe (immobilizer) Dodatkowa skrzynka z narzędziami Dodatkowy balast tylny 350 kg Malowanie specjalne / oklejenie folią Inne wyposażenie dodatkowe na zapytanie Przełączenie kierowania przy zastosowaniu lemiesza Reflektory robocze, wersja LED Szybkozłącze hydrauliczne (oryginalne Lehnhoff ), typ HS08 Pakiet homologacyjny do wersji do szybkiej jazdy Ogrzewanie postojowe z cyrkulacją świeżego powietrza i włącznikiem czasowym Elektryczna pompa do tankowania Yanmar Compact Germany GmbH Kraftwerkstrasse Crailsheim, Niemcy Wszystkie rysunki i dane mogą różnić się od wersji standardowej. Zmiany zastrzeżone. Schaeff TW110 Brochure PL.indd :38
