1 MINIKOPARKA tc352 Schaeff TC35-2 Brochure PL.indd :15

2 JAK ZROBIĆ Z MINI... 2 Schaeff TC35-2 Brochure PL.indd :15

3 tc352 tc372 3 Schaeff TC35-2 Brochure PL.indd :15

4 4 Schaeff TC35-2 Brochure PL.indd :15

5 MINIKOPARKA CZYM CHARAKTERYZUJE SIĘ DZISIAJ DOBRA MINIKOPARKA? To proste: musi niezawodnie potrafić więcej. Mini-kopanie w formacie XL: Duża siła przy wykonywaniu wykopów, funkcjonalny design, więcej miejsca. W segmencie 3,5 t Schaeff oferuje dwa modele. Do wyboru dostępna jest maszyna o szerokości tylko 1500 mm do różnorodnych możliwości transportu lub minimalnym występem tylnej części tylko 60 mm. Obydwa wyposażone w gen wysokiej wydajności. TRADYCJA W POŁĄCZENIU Z POSTĘPEM Filozofia Schaeff, tradycyjna konstrukcja, siłownik Knickmatik oraz cylindry hydrauliczne zostały zachowane. Została skonstruowana całkowicie nowa maszyna - od wydajnych komponentów markowych po nową kabinę. MADE IN GERMANY Budowa maszyn Made in Germany to jest nasze wymaganie: Minikoparki XL są od początku do końca projektowane i produkowane w naszym zakładzie. 5 Schaeff TC35-2 Brochure PL.indd :15

6 Klasyczna koncepcja dla zna mitej stabilności Wygodna i przestronna, certyfikowana przez ROPS/TOPS, kabina na jednolitym, modułowym stanowisku operatora oferująca idealny dostęp i widoczność we wszystkich kierunkach (opcjonalnie klimatyzacja) Dwustopniowa osłona boczna z opcją szerokiego otwierania oferująca dobrą widoczność i dostępność do codziennych punktów konserwacyjnych Zbiornik paliwa o dużych wymiarach zapewniający długie czasy używania 6 Schaeff TC35-2 Brochure PL.indd :16

7 znako- Wyświetlacz 4,3 cala dla statusu maszyny i ustawienia ilości transportowej dodatkowego obwodu Wyposażenie robocze z umieszczonym na górze siłownikiem hydraulicznym i poprowadzonymi w wysięgniku wężami dla lepszej ochrony Bosch Rexroth LUDV (niezależny od obciążenia podział przepływu) układ hydrauliczny dostarczający znakomitą efektywność i wydajność kopania Szerokość maszyny 1500 mm dla elastycznych możliwości transportowych 7 Schaeff TC35-2 Brochure PL.indd :16

8 8 Schaeff TC35-2 Brochure PL.indd :16

9 tc352 Ciężar roboczy kg Kabina Zadaszenie ochronne Moc silnika kw (PS) Producent silnika tc ,8 (31,0) Kubota D1803 M-DI, stopień UE IIIA 22,8 (31,0) Kubota D1803 M-DI, stopień UE IIIA Maksymalna głębokość kopania m Standardowy trzon łyżki Długi trzon łyżki 3,33 3,53 3,25 3,45 SPECYFIKACJA Szerokość maszyny 1500 mm Osprzęt koparki: Standardowy trzon łyżki 1600 mm Opcjonalny trzon łyżki 1800 mm Regulowana pompa wielotłoczkowa osiowa: Wydajność pompy 103 l/min. Ciśnienie robocze 250 bar Układ hydrauliczny LUDV Sterowanie Schaeff Fingertip 2 prędkości jazdy (Auto 2-Speed) Szerokość maszyny 1750 mm Występ tylnej części 60 mm Osprzęt koparki: Standardowy trzon łyżki 1600 mm Opcjonalny trzon łyżki 1800 mm Regulowana pompa wielotłoczkowa osiowa: Wydajność pompy 103 l/min. Ciśnienie robocze 250 bar Układ hydrauliczny LUDV Sterowanie Schaeff Fingertip 2 prędkości jazdy (Auto 2-Speed) SPECYFIKACJA Schutzdach tc R787 R Schutzdach R2300 R Krótka Długa Schaeff TC35-2 Brochure PL.indd :16

10 XL WYDAJNOŚĆ KOPANIA JAK POWSTAJE PRODUKTYWNA MASZYNA? To proste: z połączenia wydajnych komponentów i dobrych pomysłów. SILNIK I UKŁAD HYDRAULICZNY Minikoparki oferują w porównaniu do tradycyjnych modeli konkurencji średnio o 20% większą wydajność roboczą, np. podczas szybkiego wykonywania wykopów. Układ hydrauliczny LUDV (zmienny rozdział przepływu w zależności od ciężaru) oferuje niewiele modeli w tej klasie wydajności. Także w przypadku ekstremalnie trudnych gleb łyżka doskonale się zagłębia i jest całkowicie napełniana. DODATKOWY OBWÓD STERUJĄCY ZE STEROWANIEM SCHAEFF FINGERTIP Do precyzyjnej eksploatacji narzędzi roboczych przeznaczony jest pierwszy dodatkowy obwód sterujący, elektrycznoproporcjonalny, dostępny w standardzie. Sterowanie Schaeff Fingertip pozwala na szczególnie łatwe, uruchamianie funkcji układu hydraulicznego pokrętłem pod kciuk na joysticku. Za jego pomocą operator może niezwykle precyzyjnie dozować przepływ oleju od Min. do Maks., co w szczególności ułatwia uruchamianie osprzętu roboczego np. chwytaka dwułupinowego lub łyżki składanej. Dostępne również dla drugiego obwodu sterującego na lewym joysticku. SCHAEFF KNICKMATIK Schaeff Knickmatik z regulowanym przegubemsystem wysięgnikowy jest idealny do prac wzdłuż ścian lub na zboczach. Całkowity kąt zgięcia wysięgnika to aż 120. Siłownik obrotowy nie wystaje poza łańcuch i jest w ten sposób chroniony przed uszkodzeniami. PODWOZIE GĄSIENICOWE Łańcuch gumowy 300 mm z 4 rolkami prowadzącymi na dole i 1 rolką nośną u góry. Dwustopniowy, automatycznie przełączający napęd jezdny (Auto 2-Speed). 10 Schaeff TC35-2 Brochure PL.indd :16

11 Schaeff TC35-2 Brochure PL.indd :16 11

12 12 Schaeff TC35-2 Brochure PL.indd :16

13 STANOWISKO PRACY W FORMACIE XL W JAKI SPOSÓB MOŻNA ZWIĘKSZYĆ WYDAJNOŚĆ NIEZALEŻNIE OD TECHNIKI? To proste: przez stanowisko pracy poprawiające wydajność operatora. PRZESTRONNA KABINA Nowa kabina XL (certyfikowana przez ROPS/TOPS) oferuje przestrzeń i komfort porównywalne z dużymi maszynami. Całkowicie składana konsola ułatwia szybkie wejście - operator nie zawisa podczas wchodzenia. Odpowiednio dużo miejsca na stopy - nawet dla rozmiaru 48 i większych. Stanowisko pracy można wygodnie dopasować do wzrostu operatora. Duże przeszklenia zapewniają optymalną widoczność dołączonych narzędzi i otoczenia. Możliwa jest błyskawiczna przebudowa kabiny na zadaszenie ochronne. Wersja Canopy Maszyny są dostępne również w wersji Canopy. Z wyposażeniem zabezpieczającym, np. zamykany schowek. 13 Schaeff TC35-2 Brochure PL.indd :16

14 ŁATWA OBSŁUGA W FORMACIE XL CO OZNACZA ŁATWA OBSŁUGA? To proste: połączenie intuicyjnego sterowania z bezpieczną pracą. DOBRA OCHRONA Dzięki cechom konstrukcyjnym charakterystycznym dla Schaeff unika się od początku uszkodzeń: Dzięki umieszczeniu cylindra hydraulicznego u góry nie dochodzi do uszkodzeń np. podczas kontaktu z łyżką lub podczas załadunku samochodu ciężarowego między tłoczyskiem i krawędzią ładunku. Siłownik Knickmatik został specjalnie zamontowany po lewej stronie, aby nie był narażony na uszkodzenia wskutek kolizji. Wysięgnik można obracać w obie strony przy pełnej głębokości kopania. WĘŻE HYDRAULICZNE Układ hydrauliczny na osprzęcie roboczym jest dobrze chroniony przez wysięgnik lub prowadzony bardzo blisko przy wysięgniku. TRANSPORT Dzięki automatycznemu hamulcowi obrotowemu nie zapomina się podczas transportu o zablokowaniu nadwozia. ERGONOMIA We wszystkich modelach położono szczególny nacisk na ergonomię, np. dźwignia lemiesza jest jest wyposażona w zintegrowany regulator prędkości (niezależnie od tego prędkość jazdy jest sterowana automatycznie Auto 2-Speed). Prace związane z wyrównaniem terenu i zgarnianiem są dzięki temu łatwiejsze. WYŚWIETLACZ 4,3 Wyświetlacz z miernikiem zbiornika, licznikiem roboczogodzin, wskaźnik temperatury i hydrauliczna regulacja ciśnienia. Sygnał optyczny w przypadku błędnego działania. 14 Schaeff TC35-2 Brochure PL.indd :16

15 Schaeff TC35-2 Brochure PL.indd :16 15

16 16 Schaeff TC35-2 Brochure PL.indd :16

17 SERWIS XL NA CZYM POLEGA CODZIENNY SERWIS? To proste: na zminimalizowaniu czasu i nakładu. Redukowane są czasy przestoju oraz koszty serwisu. Aby szybko wykonywać codzienny serwis, istotny jest prosty dostęp oraz zebrane punkty serwisowe. Dwuczęściowa maska silnika otwiera się szeroko do góry, codzienne punkty konserwacji są bezpośrednio dostępne l ub można je sprawdzić przez wzierniki - w większości modeli widoczne już z zewnątrz. Tankowanie z kanistrów jest możliwe na wysokości roboczej. Zbiornik paliwa ma dużą pojemność 68 l. Wszystkie zamki (w tym wyłącznik zapłonu) są obsługiwane wyłącznie przez jeden centralny klucz. 17 Schaeff TC35-2 Brochure PL.indd :16

18 WYSOKI STANDARD OD POCZĄTKU WSZYSTKO CZEGO POTRZEBUJESZ SILNIK / UKŁAD PALIWOWY Wydajny silnik wysokoprężny z wtryskiem bezpośrednim Łożysko hydrauliczne do silnika wysokoprężnego zapewniające optymalną izolację akustyczną i tłumienie wibracji Filtr powietrza z wkładem bezpieczeństwa Wlew paliwa na wysokości roboczej PODWOZIE Auto 2-Speed Łańcuch gumowy o szerokości 300 mm 4 rolki prowadzące na dole, 1 rolka nośna u góry UKŁAD HYDRAULICZNY LUDV (zmienny rozdział przepływu w zależności od ciężaru) Opuszczanie awaryjne za pomocą akumulatora ciśnieniowego Funkcja jazdy na wprost Automatyczny hamulec obrotowy dla transportu (zabezpieczenie transportowe) SYSTEM BEZPIECZEŃSTWA Zabezpieczenie przed uruchomieniem silnika w lewej konsoli sterującej WYPOSAŻENIE ROBOCZE Dodatkowy obwód sterujący do końca trzonu łyżki Reflektory robocze na kabinie / zadaszeniu ochronnym Układ hydrauliczny LUDV (zmienny rozdział przepływu w zależności od ciężaru) KABINA BEZPIECZEŃSTWA ROPS (Roll-Over Protective Structure) TOPS (TIP-Over Protective Structure) Komfortowy fotel regulowany w zależności od wagi operatora Pas bezpieczeństwa Hydrauliczny układ sterowania wstępnego z regulowanymi podpórkami na ręce Ogrzewanie kabiny z ogrzewaniem szyby przedniej System otwierania szyby przedniej ze wsparciem przez amortyzator gazowy Wyłącznik główny akumulatora Przyłącze 12 V Okablowanie do głośników i anteny schowek na radio Lusterko boczne Pedał jezdny Możliwość przechowywania i odkładania narzędzi, telefonu komórkowego i napojów ZADASZENIE OCHRONNE OPERATORA (CANOPY) ROPS (Roll-Over Protective Structure) TOPS (TIP-Over Protective Structure) Seryjny FOPS Komfortowy fotel regulowany w zależności od wagi operatora Pas bezpieczeństwa Hydrauliczny układ sterowania wstępnego z regulowanymi podpórkami na ręce Przyłącze 12 V Pedał jezdny Zamykany schowek pod siedzeniem Możliwość przechowywania i odkładania narzędzi, telefonu komórkowego i napojów 18 Schaeff TC35-2 Brochure PL.indd :16

19 DOBRE OPCJE ZOPTYMALIZUJ MINIKOPARKĘ DO INDYWIDUALNYCH ZADAŃ Zawiesie do przeładunku Daszek przeciwdeszczowy Przygotowanie do montażu radia (schowek na radio, antena, 2 x głośnik) System antykradzieżowy Przełącznik i okablowanie dla koguta Dodatkowy reflektor roboczy i kogut Hak ładunkowy Zawór utrzymujący ładunek Bioolej hydrauliczny Siatka ochronna FOPS i przednia Gaśnica Alarm rozpoczęcia jazdy Automatyczna regulacja obrotów (Auto Idle) Pozycja pływająca lemiesza DPF (filtr cząstek stałych) tylko TC 35-2 Klimatyzacja Elektryczna pompa do tankowania Obwód sterujący dla hydraulicznego mechanizmu szybkiej wymiany 2. dodatkowy obwód sterujący elektryczno-proporcjonalny Fotele komfortowe Układ ostrzegania o obciążeniu Obszerny program mechanizmu szybkiej wymiany oraz wymiany łyżki Specjalny kolor lakieru Serwis etykiet Brand-It... więcej opcji na zapytanie. 19 Schaeff TC35-2 Brochure PL.indd :16

20 SCHAEFF PLUS W JAKI SPOSÓB MINIKOPARKA STAJE SIĘ CZĘŚCIĄ TWOJEJ FIRMY? To proste: z naszym dodatkowym serwisem. SERWIS LAKIEROWANIE - WYBÓR KOLORU Aby jedno pasowało do drugiego: lakierujemy dokładnie w Państwa kolorach firmowych. BrandIt SERWIS DLA TWOJEGO LOGO NA MASZYNIE. Twoja firma otrzymuje u nas najlepsze miejsce. Nasza maska silnika oferuje wiele miejsca na logo, a tym samym prezentację Twojej marki. Na życzenie oferujemy nasze wsparcie. Zapraszamy do kontaktu z partnerem Schaeff w sprawie naszego serwisu BrandIt. 20 Schaeff TC35-2 Brochure PL.indd :16

21 DOSKONAŁE MIEJSCE NA LOGO TWOJEJ FIRMY 21 Schaeff TC35-2 Brochure PL.indd :16

22 ORYGINALNE CZĘŚCI ZAMIENNE W JAKI SPOSÓB TWOJA MINIKOPARKA SCHAEFF JEST GOTOWA DO EKSPLOATACJI PRZEZ DŁUGI CZAS? To proste: to oryginał. Części zamienne Schaeff zapewniają trwale niezawodną moc i wydajność Twojej maszyny. Obsługa zleceń i dostawa produktów odbywa się ekspresowo: Dystrybutorzy Schaeff mogą składać zamówienia, mając do wyboru ponad części, począwszy od pasów bezpieczeństwa i komponentów układu sterowania, skończywszy na osiach i elementach filtracyjnych. W 95% przypadków części są wysyłane w ciągu 24 h. Zapraszamy do kontaktu z lokalnym dystrybutorem produktów firmy Schaeff. Udzieli on szczegółowych informacji i zrealizuje zamówienia części zamiennych z homologacją zakładu. 22 Schaeff TC35-2 Brochure PL.indd :16

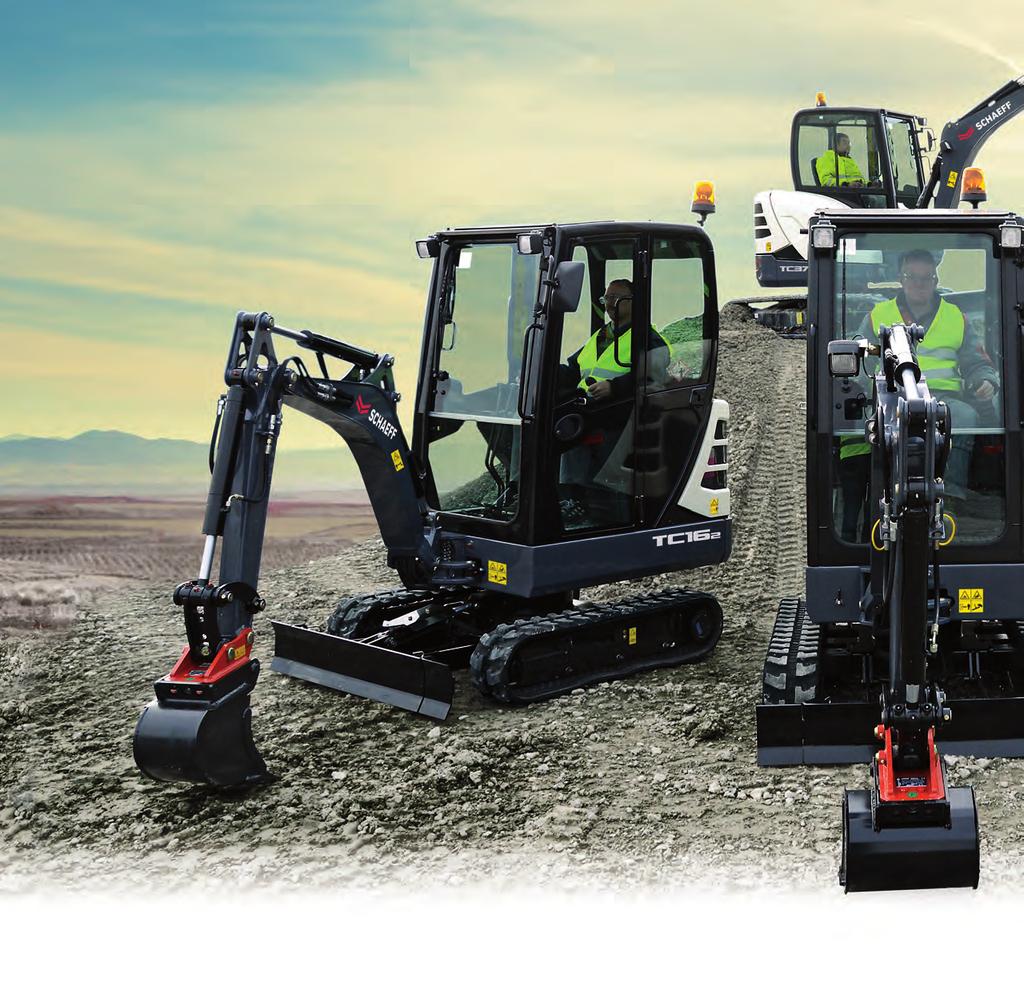

23 KOMPAKTOWE PORTFOLIO MADE IN CRAILSHEIM Produkcja kompaktowych maszyn budowlanych jest naszą główną kompetencją i naszą największą pasją. I robimy to już od ponad 75 lat, wkładając całe serce, a od ponad 30 lat z siedzibą w mieście Crailsheim. Nasze pomysły zapisały się w historii maszyn budowalnych, np. Knickmatik lub cylinder hydrauliczny. Nasz know-how określa rynek również dzisiaj. Z naszych umiejętności korzystają klienci: dzięki niezwykle wydajnym i niezawodnym maszynom budowlanym. Mini-koparki gąsienicowe 15 modeli. Ciężar roboczy od 1,5 do 5,0 ton Midi-koparki gąsienicowe 4 modele. Ciężar roboczy od 5,65 do 12,5 ton Kompaktowe koparki kołowe 3 modele. Ciężar roboczy od 7,4 do 11,0 ton Kompaktowe ładowarki kołowe 5 modeli, pojemność łyżki od 0,5 do 1,8 metrów sześciennych 23 Schaeff TC35-2 Brochure PL.indd :16

24 OPIS TECHNICZNY SILNIK Producent, model Kubota, D1803 M-DI, stopień UE IIIA Typ 3-cylindrowy silnik wysokoprężny Cykl pracy 4-suwowy, z wtryskiem bezpośrednim (DI) Otwór x skok 87 x 102 mm Pojemność skokowa 1826 cm 3 Moc wg ISO przy 2200 min -1 22,8 kw (31,0 KM) Maks. moment obrotowy 1400 min Nm Filr powietrza z wkładem bezpieczeństwa i wyłącznikiem konserwacyjnym Wspomaganie rozruchu na zimno Świece żarowe INSTALACJA ELEKTRYCZNA Napięcie robocze Akumulator Alternator Rozrusznik Instalacja oświetleniowa: 12 V 12 V / 71 Ah 12 V / 40 A 2,0 kw 1 refl ektor roboczy z przodu po lewej stronie na kabinie / zadaszeniu ochronnym (dodatkowy refl ektor opcjonalnie) NAPĘD JEZDNY Napęd hydrostatyczny dwustopniowy z silnikiem wielotłoczkowym osiowym i przekładnią redukcyjną, całkowicie obudowany. Automatyczne przełączenie pomiędzy 1. i 2. biegiem. Funkcja Straight-Travel. Zawór hamujący do jazdy po pochyłościach. Ręczne przełączanie przyciskiem na dźwigni lemiesza Prędkość jazdy, do przodu i do tyłu, 0 2,4 / 4,2 km/h PODWOZIE Wykonanie spawów w sposób odporny na działanie sił skrętnych. Elementy nośne podwozia z ukośnymi płaszczyznami odprowadzającymi brud. Podwozie bezobsługowe. Resorowanie koła prowadzącego z hydraulicznym napinaniem gąsienic. Rolka nośna u góry Szerokość gąsienic gumowych 300 mm Długość podwozia (łącznie) 2090 mm Liczba rolek prowadzących na stronę 4 na dole, 1 na górze Rozstaw kół 1200 mm Zdolność pokonywania wzniesień maks. 60% Siła pociągowa 1 bieg / 2 bieg 3560 / 2110 dan UKŁAD KIEROWNICZY Niezależne, oddzielne sterowanie gąsienic, również przeciwbieżne. Precyzyjna obsługa dźwignią ręczną zespoloną z pedałami, podpora na nogi na konsoli pedałów LEMIESZ Niezależne od jazdy, precyzyjne sterowanie oddzielną dźwignią ręczną Szerokość x wysokość 1500 x 360 mm Maksymalne opuszczenie pod podłoże 300 mm Maksymalne uniesienie na podłoże 430 mm Kąt natarcia 35 MECHANIZM OBROTU Wieniec obrotowy z uzębieniem wewnętrznym Prędkość obrotu 0 9 min -1 HAMULEC MECHANIZMU OBROTU Hydrostatyczny napęd działa zarazem jako bezzużyciowy hamulec. Dodatkowy hamulec sprężynowo- -płytkowy. Działa jako zabezpieczenie transportowe ILOŚCI NAPEŁNIANIA Pojemność zbiornika oleju napędowego Układ hydrauliczny (włącznie ze zbiornikiem 28 l) KNICKMATIK Równoległe przesunięcie poziome przy pełnej głębokości kopania Kąt ugięcia / przesunięcie poziome w lewo Kąt ugięcia / przesunięcie poziome w prawo PARAMETRY EKSPLOATACYJNE, WYPOSAŻENIE STANDARDOWE Ciężar roboczy wg ISO 6016: Kabina, z łyżką 400 mm, mechanizm szybkiej wymiany łańcuchy gumowe, z operatorem, pełny zbiornik 68 l 45 l 57 / 400 mm 60 / 570 mm 3570 kg Ciężar roboczy wg ISO 6016: Zadaszenie ochronne, z łyżką 400 mm, mechanizm szybkiej wymiany łańcuchy gumowe, z operatorem, pełny zbiornik 3490 kg Ciężar transportowy: Kabina, 1/2 napełnienia zbiornika, szybkozłącze, bez łyżki 3360 kg Ciężar transportowy: Zadaszenie ochronne, 1/2 napełnienia zbiornika, szybkozłącze, bez łyżki 3280 kg Długość całkowita (pozycja jazdy) 3150 mm Długość całkowita (pozycja transportowa) 5004 mm Wysokość z zadaszeniem ochronnym / kabiną 248 mm / 2500 mm Wysokość całkowita (pozycja jazdy) 3570 mm Szerokość całkowita podwozia 1500 mm Szerokość całkowita nadwozia 1500 mm Zachodzenie z tyłu 1295 mm Promień zachodzenia przodu nadwozia 1595 mm Obrys ruchu z napełnioną łyżką (również z łyżką 600 mm): mm mm Odstęp tylnej części od podłoża 550 mm Maks. wysięg** 5395 / 5575* mm Maks. głębokość kopania** 3335 / 3535* mm Wysokość przeładunku ok.** 3200 / 3300* mm najwyższa osiągalna wysokość** 4675 / 4775* mm Punkt obrotu łyżki 187 Siła kruszenia wg ISO N Siła zrywająca wg ISO N Specyfi kacja nacisku na podłoże: Cała koparka z łańcuchami gumowymi 0,29 dan/cm 2 * przy trzonie łyżki 1800 mm (opcja) ** Wymiary obowiązują dla stojącego płasko urządzenia, mogą jednak ulec zmianie na skutek pochyłej pozycji. 24 Schaeff TC35-2 Brochure PL.indd :16

25 OPIS TECHNICZNY UKŁAD HYDRAULICZNY Wydajność pompy, maks. Ciśnienie robocze 103 l/min. 250 bar Jednostopniowa pompa sterująca wielotłoczkowa osiowa regulowana systemem Load Sensing Regulacja LS i niezależny od obciążenia rozdział natężenia przepływu (LUDV) dla wszystkich ruchów roboczych i napędu jezdnego Wszystkie funkcje mogą być wykonywane równocześnie Wszystkie ruchy koparki sterowane serwomechanizmem, ISO Wszystkie funkcje sterowane proporcjonalnie Wydajna chłodnica oleju hydraulicznego Pełna filtracja strumienia przez filtr powrotny Siłowniki wysięgnika, ramienia i przegubu z obustronną amortyzacją w położeniach krańcowych Przechylanie łyżki z amortyzacją w położeniach krańcowych Wyłączenie zabezpieczające aktywowane za pomocą bariery do wysiadania Dodatkowy obwód sterujący dostępny seryjnie: Mechanizm sterowania Schaeff (Fingertip - elektryczno- -proporcjonalny) dla dodatkowego obwodu sterującego dla hydraulicznego osprzętu roboczego na prawym joysticku, z funkcją zatrzymywania dla pracy ciągłej, obsługa za pomocą kółka Dodatkowy obwód sterujący z obejściem zapewniającym bezciśnieniowy obieg powrotny Hydrauliczna moc przy złączach (dodatkowy obwód sterujący 1): Wydajność pompy (zależna od ciśnienia) do ok. 100 bar przy 210 bar Maks. ciśnienie robocze Diagram pokazuje dostępną moc na sprzęgłach przyłączowych: Q w in l/min. lpm 62 l/min. 20 l/min. 210 bar Charakterystyka p/q characteristic P/Q, curve dodatkowy for additional obwód control sterujący circuit 1 TC P p w in barach Q [lpm] [l/min.] KABINA (STANDARD) Przestronna, dźwiękoszczelna stalowa kabina z pełną widocznością, kontrola FOPS*** (wg ISO 3449), ROPS i TOPS (wg ISO 12117) Bardzo dobra widoczność dzięki wąskim dźwigarom o grubych ściankach Przeszklenie ze szkła bezpiecznego Szyba przednia wspomagana amortyzatorem gazowym, odchylane nad głową Dolna część szyby przedniej ze szklaną krawędzią, niezakłócająca widoku Drzwi z dużym wejściem po lewej stronie Składana lewa konsola zapewniająca szerokie wejście Odsuwana szyba po prawej Maska i zapłon i otwierane tym samym kluczykiem Centralna wtyczka kabli elektrycznych Układ spryskiwaczy z wycieraczką szyby przedniej Osłona przeciwsłoneczna, lampka wewnętrzna, wieszak na ubrania Fotel operatora (wersja podstawowa), sztuczna skóra: Regulacja długości i pochylenia Fotel można dostosować bezstopniowo do ciężaru operatora Pas bezpieczeństwa Podłokietniki przy konsoli obsługowej z możliwością regulacji wysokości bez użycia narzędzi Przygotowanie pod antenę, głośniki i radio Duży schowek pod fotelem operatora Ogrzewanie (woda) z dmuchawą 2-stopniową i 4 regulowanymi dyszami wylotowymi Regulator temperatury w kabinie Schowek siatkowy za fotelem operatora Półka na telefon komórkowy (w pobliżu gniazdka 12 V) 1 lusterko zewnętrzne lewe, składane przed szybę czołową 1 reflektor roboczy przedni lewy, seria Wyświetlacz, wskaźnik paliwa, licznik roboczogodzin i lampy ostrzegawcze Dobrze dostępny do zewnątrz wspornik bezpieczników Bardzo dobra ergonomia Dźwignia lemiesza umieszczona ergonomicznie Przełącznik szybkiej / wolnej jazdy na dźwigni lemiesza Lampa rotacyjna, radio, immobilizer, reflektory robocze przygotowane do opcjonalnego montażu *** FOPS tylko z opcjonalną ochronną siatką dachową ZADASZENIE OCHRONNE Stabilna konstrukcja stalowa. 4 słupki zapewniające doskonałą widoczność 1 reflektor roboczy przedni lewy Certyfikat FOPS (wg ISO 3449), ROPS i TOPS (wg 12117) Fotel operatora (wersja podstawowa), sztuczna skóra: Pas bezpieczeństwa Duży zamykany schowek pod fotelem operatora Schowek siatkowy za fotelem operatora Wyświetlacz, wskaźnik paliwa, licznik roboczogodzin i lampy ostrzegawcze Łatwe i szybkie przekształcenie kabiny w zadaszenie ochronne i odwrotnie Lampa rotacyjna, immobilizer, reflektory robocze przygotowane do opcjonalnego montażu Minimalny ciężar roboczy zadaszenia ochronnego 80 kg TRANSPORT ŻURAWIEM Osprzęt do załadunku żurawiem, zastosowanie dla kabiny i zadaszenia ochronnego POZIOM CIŚNIENIA AKUSTYCZNEGO Poziom mocy akustycznej L WA kabina / zadaszenie ochronne 95 / 95 db (A) Poziom ciśnienia akustycznego L pa kabina / zadaszenie ochronne 78 / 79 db (A) Poziom ciśnienia akustycznego mierzony zgodnie z dyrektywą 2000/14/WE oraz EN474. POZIOM WIBRACJI Wartości rzeczywiste przyspieszenia całego ciała wynoszą poniżej 0,5 m/s 2 Wartości rzeczywiste przyspieszenia dłoni i rąk wynoszą poniżej 2,5 m/s 2 Poziom wibracji zgodnie z dyrektywą 2006/42/WE oraz EN Schaeff TC35-2 Brochure PL.indd :16

26 Schaeff TC35-2 Brochure PL.indd tc Obrys ruchu 2500 Schutzdach Obrys ruchu 360 Ø 2890 Obrys ruchu 180 Ø Schutzdach Rys. 1, 2: R tc352 R tc Schutzdach Zadaszenie ochronne R2450 R2450 R787 R KRZYWA ZASIĘGU KOPANIA I WYMIARY: MONO-WYSIĘGNIK tc Standardowy trzon łyżki 1600 mm Długi trzon łyżki 1800 mm (opcja) WYMIARY Wykonywanie wykopów na całej szerokości maszyny 1500 Rys. 3: :16

27 UDŹWIG Wysokość punktu obrotu łyżki Odległość obciążenia od środka wieńca obrotowego Trzon łyżki 1600 mm 2,0 m 2,5 m 3,0 m 3,5 m 4,0 m 4,5 m 2,0 m 1,0 m 0,0 m 1,03 0,98 0,96 0,66 0,89 0,55 0,96 0,97 0,90 0,64 0,80 0,53 1,40 1,77 1,01 1,33 0,79 1,09 0,63 0,91 0,51 0,76 0,43 1,35 1,64 0,98 1,22 0,77 0,97 0,61 0,77 0,50 0,64 0,42 1,30 1,81 0,93 1,39 0,74 1,11 0,60 0,89 0,49 0,72 0,41 1,23 1,57 0,90 1,18 0,71 0,94 0,58 0,75 0,48 0,64 0,39 Wysokość punktu obrotu łyżki Odległość obciążenia od środka wieńca obrotowego Trzon łyżki 1800 mm 2,0 m 2,5 m 3,0 m 3,5 m 4,0 m 4,5 m 2,0 m 1,0 m 0,0 m 0,93 0,88 0,91 0,67 0,89 0,55 0,83 0,45 0,86 0,87 0,85 0,66 0,80 0,53 0,67 0,44 1,37 1,77 1,01 1,34 0,77 1,11 0,62 0,94 0,50 0,82 0,41 1,35 1,67 0,99 1,24 0,75 0,94 0,59 0,79 0,49 0,66 0,40 1,20 1,97 0,91 1,52 0,72 1,21 0,58 0,99 0,47 0,82 0,40 1,16 1,60 0,89 1,26 0,69 0,97 0,56 0,80 0,47 0,67 0,42 Wszystkie podane wartości w tonach (t) zostały określone w oparciu o ISO przy współczynniku stateczności 1,33 lub 87% udźwigu hydraulicznego. Wszystkie wartości zostały wyznaczone z szybkozłączem, jednak bez łyżki. Przy zamontowanym narzędziu pracy redukuje się dopuszczalny udźwig użyteczny o wagę własną narzędzi pracy. Wyposażenie: Gąsienice gumowe NARZĘDZIA ROBOCZE ŁYŻKA Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do wykopów na szybkozłącze Łyżka do skarpowania na szybkozłącze Łyżka do skarpowania na szybkozłącze Łyżka obrotowa na szybkozłącze Łyżka obrotowa na szybkozłącze szerokość 300 mm, pojemność 54 l, 67 kg szerokość 400 mm, pojemność 78 l, 78 kg szerokość 500 mm, pojemność 103 l, 89 kg szerokość 600 mm, pojemność 129 l, 98 kg szerokość 700 mm, pojemność 155 l, 109 kg szerokość 1000 mm, pojemność 145 l, 135 kg szerokość 1300 mm, pojemność 191 l, 164 kg szerokość 1000 mm, pojemność 145 l, 194 kg szerokość 1300 mm, pojemność 191 l, 228 kg CHWYTAK Chwytak dwułupinowy GL 1250, hamulec zapobiegający kołysaniu Chwytak dwułupinowy GL 1350, hamulec zapobiegający kołysaniu Chwytak dwułupinowy GL 1450, hamulec zapobiegający kołysaniu Chwytak dwułupinowy GL 1600, hamulec zapobiegający kołysaniu Wyrzutnik, łupiny o szerokości 250 mm, pojemność 45 l, łupiny o szerokości 350 mm, pojemność 65 l, łupiny o szerokości 450 mm, pojemność 85 l, łupiny o szerokości 600 mm, pojemność 115 l POZOSTAŁE NARZĘDZIA ROBOCZE Zrywak na szybkozłącze (1 ząb) Skrawarka Młot hydrauliczny Płytka adaptacyjna do młota hydraulicznego Świder ziemny Hak ładunkowy przykręcany do trzonu łyżki Hak ładunkowy na szybkozłącze Inne narzędzia robocze na zapytanie 27 Schaeff TC35-2 Brochure PL.indd :16

28 WYPOSAŻENIE DODATKOWE WERSJE WYSIĘGNIKA Wysięgnik mono z przedłużonym trzonem łyżki 1800 mm UKŁAD HYDRAULICZNY Mechanizm sterowania Schaeff (Fingertip - elektryczno-proporcjonalny) dla drugiego dodatkowego obwodu sterującego dla hydraulicznego osprzętu roboczego na lewym joysticku, obsługa za pomocą kółka (wysięgnik ze standardowym trzonem łyżki) Szybkozłącza dla narzędzi roboczych Szybkozłącza dla zestawu uzupełniającego Otwieranie / zamykanie chwytaka Zabezpieczenie przed pęknięciem węża / zawór utrzymujący ładunek dla wysięgnika Pozycja pływająca lemiesza przedniego Zestaw uzupełniający Otwieranie / zamykanie chwytaka, dla standardowego trzonu łyżki Bioolej na bazie estrów HLP 68 (Panolin) Zabezpieczenie przed pęknięciem węża / zawór utrzymujący ładunek dla trzonu łyżki STANOWISKO OPERATORA Fotel operatora (wersja komfortowa), z hydrauliczną amortyzacją, wysokim oparciem, resorowaniem poziomym i mechanicznym wspornikiem lędźwiowego odcinka kręgosłupa Fotel operatora (wersja premium) z zawieszeniem pneumatycznym, wysokim oparciem, resorowaniem poziomym, ogrzewaniem siedziska i oparcia oraz pneumatycznym wspornikiem lędźwiowego odcinka kręgosłupa KABINA OPERATORA Kabina z okapem (ochrona przed deszczem) Pakiet oświetleniowy: Rozszerzenie o 2 reflektory robocze na kabinie z przodu i 1 z tyłu po prawej stronie, 1 reflektor roboczy na wysięgniku i żółte światło obrotowe Gaśnica, proszek ABC 2 kg Dźwiękowy sygnał ostrzegawczy Cofanie, możliwość wyłączenia klaksonu Siatka okna dachowego FOPS Klimatyzacja Zestaw montażowy do radia Siatka ochronna szyby przedniej POZOSTAŁE WYPOSAŻENIE DODATKOWE Mechaniczne szybkozłącze Specjalny kolor lakieru Szybkozłącze mechaniczne (oryginalne Lehnhoff ), typ MS03 Zawiesie do przeładunku Elektryczna pompa do tankowania Wyłącznik główny akumulatora Inne wyposażenie dodatkowe na zapytanie Zadaszenie ochronne z reflektorem roboczym (zmniejszające ciężar o 80 kg) Immobilizer Pakiet bezpieczeństwa: Zawiera zabezpieczenia przed pęknięciem rury / zawory utrzymujące ładunek dla siłownika wysięgnika i trzonu łyżki, gaśnicę, zabezpieczenie antykradzieżowe i alarm rozpoczęcia jazdy Yanmar Compact Germany GmbH Kraftwerkstrasse Crailsheim, Niemcy Wszystkie rysunki i dane mogą różnić się od wersji standardowej. Zmiany zastrzeżone. Schaeff TC35-2 Brochure PL.indd :16
