1 KOMPAKTOWE KOPARKI KOŁOWE PORTFOLIO PRODUKTÓW

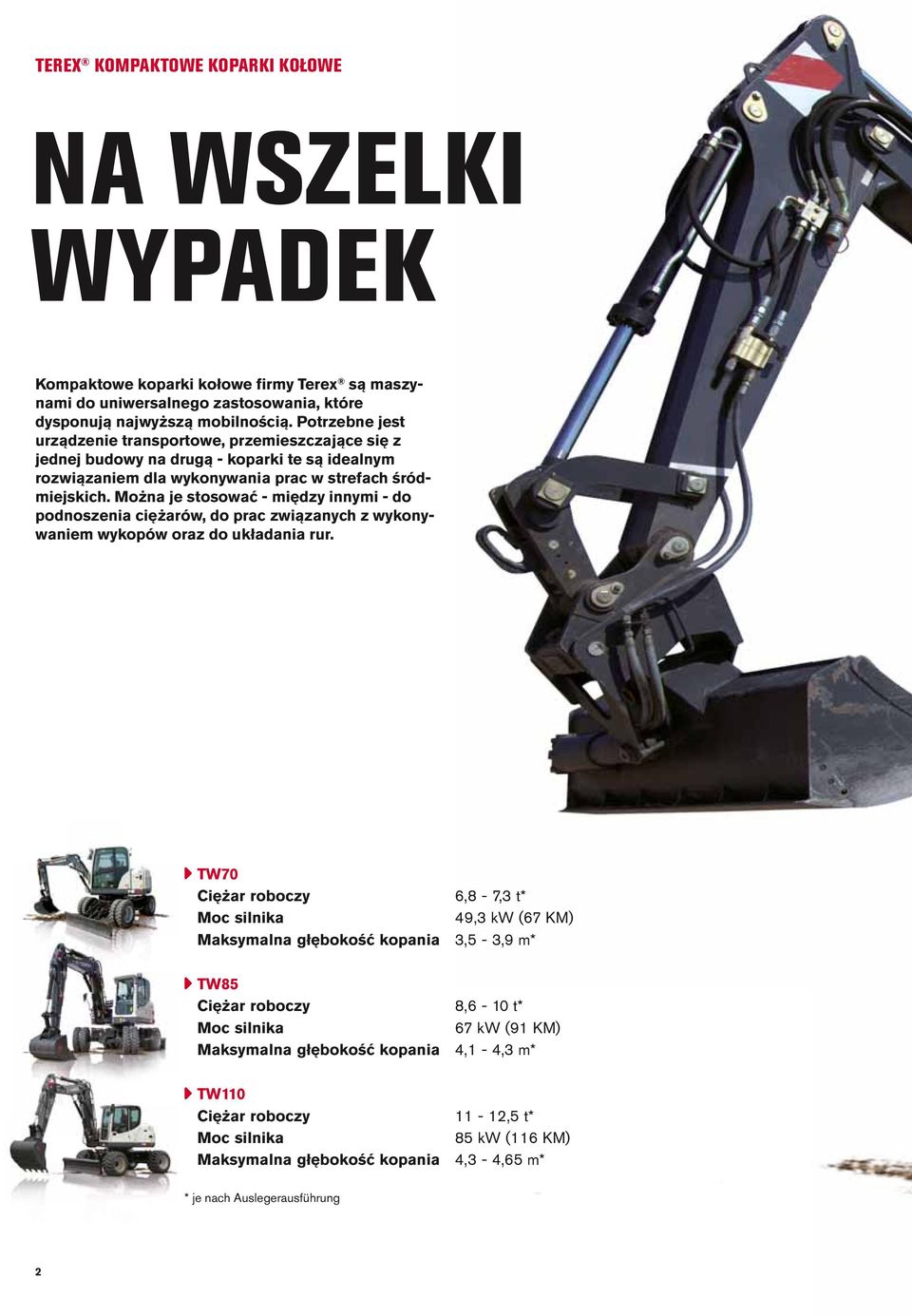

2 TEREX KOMPAKTOWE KOPARKI KOŁOWE NA WSZELKI WYPADEK Kompaktowe koparki kołowe firmy Terex są maszynami do uniwersalnego zastosowania, które dysponują najwyższą mobilnością. Potrzebne jest urządzenie transportowe, przemieszczające się z jednej budowy na drugą - koparki te są idealnym rozwiązaniem dla wykonywania prac w strefach śródmiejskich. Można je stosować - między innymi - do podnoszenia ciężarów, do prac związanych z wykonywaniem wykopów oraz do układania rur. TW70 Ciężar roboczy 6,8-7,3 t* Moc silnika 49,3 kw (67 KM) Maksymalna głębokość kopania 3,5-3,9 m* TW85 Ciężar roboczy 8,6-10 t* Moc silnika 67 kw (91 KM) Maksymalna głębokość kopania 4,1-4,3 m* TW110 Ciężar roboczy 11-12,5 t* Moc silnika 85 kw (116 KM) Maksymalna głębokość kopania 4,3-4,65 m* * je nach Auslegerausführung 2

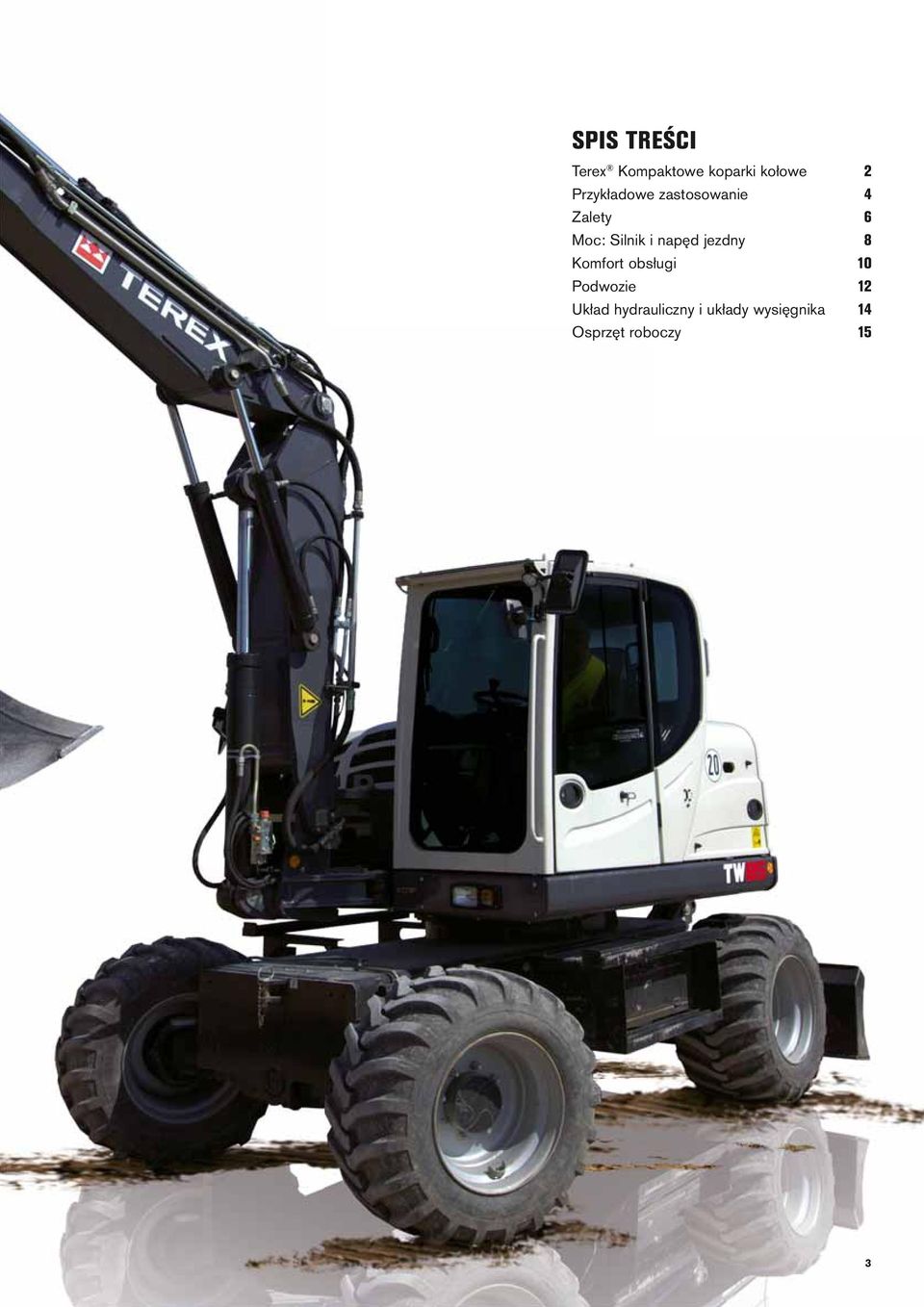

3 SPIS TREŚCI Terex Kompaktowe koparki kołowe 2 Przykładowe zastosowanie 4 Zalety 6 Moc: Silnik i napęd jezdny 8 Komfort obsługi 10 Podwozie 12 Układ hydrauliczny i układy wysięgnika 14 Osprzęt roboczy 15 3

4 PRZYKŁADOWE ZASTOSOWANIE UNIWERSALNE ZASTOSOWANIE Dzięki ponad 50-letniemu doświadczeniu w technologii budowy koparek kołowych, firma Terex dysponuje specjalną wiedzą - jest to warunkiem oferowania maszyn o najwyższej jakości z możliwością wielostronnego zastosowania. ROZBIÓRKA Odpowiednie rozwiązania dla wykonywania prac rozbiórkowych, np. przy użyciu szczęk do betonu, chwytaka rozbiórkowego i sortującego oraz młota hydraulicznego. WIDŁY DO PALET FREZARKI Transport materiału wraz z różnymi możliwościami układania w stosy. Idealny zespół dbający o najwyższą precyzję: Koparka kołowa z frezarką hydrauliczną firmy Terex. 4

5 BUDOWNICTWO NADZIEMNE I PODZIEMNE BUDOWNICTWO DROGOWE Dzięki systemowi Knickmatic firmy Terex oraz koncepcji krótkiego lub zerowego zachodzenia, maszyny te pracują produktywnie na każdym placu budowy. Istotnym elementem budowy i utrzymania dróg jest kompaktowa budowa oraz szeroka paleta osprzętu roboczego. TERENY ZIELONE RECYKLING Kompaktowa kompetencja: Podczas prac związanych z ogrodnictwem i kształtowaniem krajobrazu, kompaktowe ładowarki kołowe firmy Terex wykonują swoją pracę w sposób nadzwyczaj ekonomiczny i szybki. Idealne do zastosowania w branży recyklingowej ze względu na wentylację nadciśnieniową w kabinie i chwytak sortujący. 5

6 TEREX KOMPAKTOWE KOPARKI KOŁOWE MOBILNE MULTITALENTY Hydraulika robocza pracuje w pełni niezależnie od napędu jezdnego. Tym samym moc jest dostępna tam gdzie jest niezbędna. Nowoczesna, ergonomiczna kabina zapewnia doskonałą widoczność i najwyższy komfort jazdy. Krótkie zachodzenie - doskonałe podczas zastosowania w miejscu o ograniczonych warunkach powierzchniowych. 14 wychylenie osi dla zachowania stabilności również na nierównym terenie. Prędkość jazdy dochodząca do 36 km/h dla szybkiej zmiany placu budowy. 6

7 Dodatkowy obwód sterowania osprzętem roboczym - wyposażenie seryjne. Duża stabilność w połączeniu z imponującymi wartościami obciążeń. Amortyzacja pozycji końcowych siłowników dla zapewnienia płynnej pracy. Precyzyjne ruchy dzięki mechanizmowi sterowania Terex-Fingertip. Łatwo regulowany przepływ dodatkowego układu hydraulicznego - optymalnie kontrolowany przez operatora. Płynna automatyka jazdy, dodatkowy pedał do precyzyjnego przemieszczania maszyny. Uniwersalność dzięki szerokiej palecie osprzętu roboczego - dostępne szybkozłącze mechaniczne lub hydrauliczne. 7

8 MOC: SILNIK I NAPĘD JEZDNY WYDAJNOŚĆ EKONOMICZNA TECHNOLOGIA: OSZCZĘDNOŚĆ I PRODUKTYWNOŚĆ Wydajny, hydrostatyczny napęd jezdny w zamkniętym obiegu umożliwia osiągnięcie dużej mocy przy niskim zużyciu paliwa i działa całkowicie niezależnie od hydrauliki roboczej. Dzięki temu operator może równocześnie wykonywać jazdę, pracę i obrót. Ponadto napęd jezdny funkcjonuje jako bezzużyciowy układ hamulcowy. Oznacza to następujące korzyści: Szybka praca z równocześnie wykonywanymi procesami roboczymi. Brak konieczności ręcznego wysterowania przepływu. Hydrostatyczny napęd jezdny działa jako dodatkowy układ hamulcowy. Długie cykle robocze bez konieczności tankowania. Automatyka jazdy, dodatkowy pedał do precyzyjnego przemieszczania maszyny. SILNIK Cała paleta modeli posiada nowoczesne i ekonomiczne silniki gwarantujące odpowiednią moc i efektywność pracy. Łatwy dostęp redukuje nakłady związane z wykonywaniem konserwacji. PRZYJAZNE DLA ŚRODOWISKA Automatyczna regulacja obrotów na biegu jałowym zmniejsza zużycie paliwa. W przypadku, gdy maszyna jest nieaktywna silnik przełącza się na bieg jałowy - powoduje to spadek emisji spalin oraz redukcję kosztów eksploatacyjnych. STABILNOŚĆ I KOMPAKTOWOŚĆ Zamontowany z boku silnik pełni funkcję dodatkowej przeciwwagi i stabilizuje ustawienie maszyny, szczególnie przy całkowicie wysuniętym wysięgniku. Oznacza to następujące korzyści: Łatwy dostęp do silnika. Oszczędzanie paliwa dzięki automatycznej regulacji obrotów na biegu jałowym. Trwałe silniki o wysokiej mocy. 8

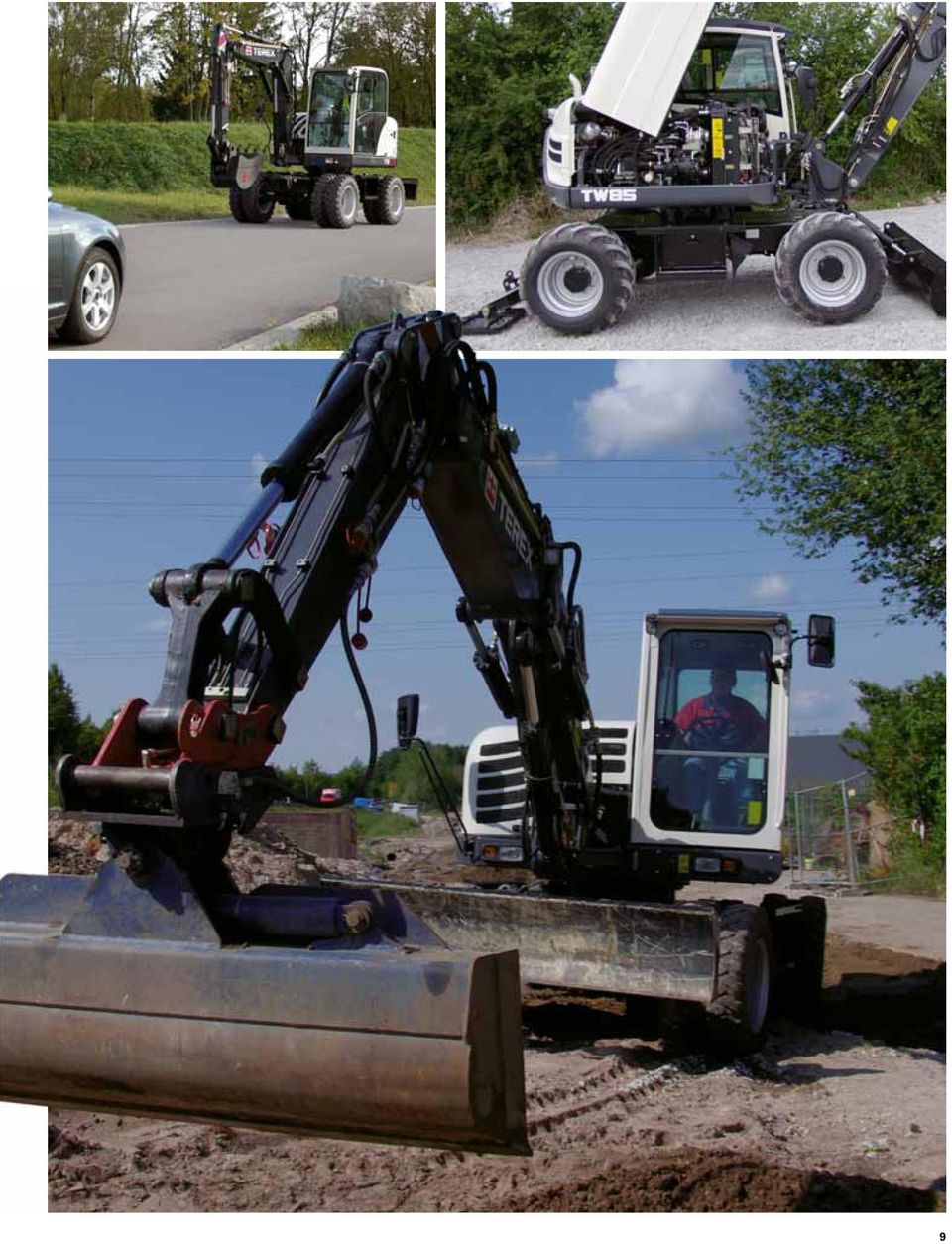

9 9

10 KOMFORT OBSŁUGI DECYDUJĄCE DLA OPERATORA KABINA: KOMFORT I PRODUKTYWNOŚĆ Zaprojektowana ergonomicznie kabina oferuje operatorom nadzwyczaj komfortowy obszar pracy, który gwarantuje maksymalną produktywność. Biorąc pod uwagę przejrzyste wskaźniki o wyraźnej strukturze, schowki o dużych wymiarach, wnętrze zaprojektowane w technologii Soft-Touch lub opcjonalną klimatyzację można stwierdzić: stanowisko pracy w koparkach kołowych firmy Terex zostało zaprojektowane pod kątem wymagań operatora. Oznacza to następujące korzyści: Precyzyjne sterowanie dzięki dokładnie dopasowanemu układowi hydraulicznemu. PRECYZJA - POD PEŁNĄ KONTROLĄ Za pomocą łatwej w obsłudze rolki, umieszczonej na dżojstiku, układ sterowania Terex Fingertip przekazuje elektro-proporcjonalne sygnały do układu hydraulicznego. Precyzyjne działania wykonywane za pomocą dżojstika umożliwiają zachowanie najwyższej precyzji i komfortu obsługi. Dwuobwodowy układ hydrauliczny ze zmiennym rozdziałem przepływu w zależności od ciężaru (LUDV) umożliwia wykonywanie równoczesnych, niezależnych od siebie ruchów roboczych. Ekonomiczna technologia Loadsensing gwarantuje dokładne sterowanie strumieniem objętości, co zmniejsza zużycie paliwa. Poprzez precyzyjnie dopasowany układ można sterować wszystkimi funkcjami we wszystkich zakresach obrotów, niezależnie od obciążenia. ZMIENNA: KIEROWANIE I PRĘDKOŚĆ Zależnie od sytuacji oraz od zapotrzebowania, operatorzy mogą wybierać pomiędzy trybem kierowania dwoma kołami a trybem kierowania wszystkimi kołami. Kompaktowe ładowarki kołowe firmy Terex z prędkością dochodzącą do 36 km/h nadają się idealnie do stosowania na zmiennych terenach. Bezproduktywne czasy transportu zostają zredukowane do minimum. Jeszcze większa precyzja podczas zastosowania dzięki sterowaniu Terex Fingertip. Układ sterowania wstępnego wszystkich elementów obsługowych; gwarantuje to wykonywanie płynnych i komfortowych manewrów. Kabina posiada certyfikat FOPS (ochrona przed spadającymi przedmiotami). Odchylana kabina dla ułatwionego dostępu podczas wykonywania prac konserwacyjnych. Lepsza widoczność dzięki dodatkowym lusterkom. 10

11 11

12 PODWOZIE PODSTAWA SUKCESU Podstawą podczas projektowania podwozia było zapewnienie odpowiedniego udźwigu i stabilności. Ładowarka kołowa wspierana przez oś wahliwą o kącie wychylenia wynoszącym 14, również na nierównym terenie pozostaje całkowicie stabilna. Opcjonalna funkcja pływająca lemiesza ułatwia wyrównanie podłoża, zasypywanie rowów lub oczyszczanie placu budowy. Ponadto podwozie można idealnie dostosować do indywidualnych potrzeb. OPCJE PODWOZIA Podpory Lemiesz podporowy Lemiesz przedni OPCJE OGUMIENIA Dostępne są opony balonowe i opony bliźniacze lub opony szerokie. OPCJE KIEROWANIA Zależnie od zapotrzebowania, można wybierać pomiędzy trybem kierowania dwoma kołami, a trybem kierowania wszystkimi kołami. Oznacza to następujące korzyści: Podwozie zoptymalizowane pod kątem stabilności. Oś wahliwa dla sprawnej jazdy i zapewnienia największego komfortu. 12

13 13

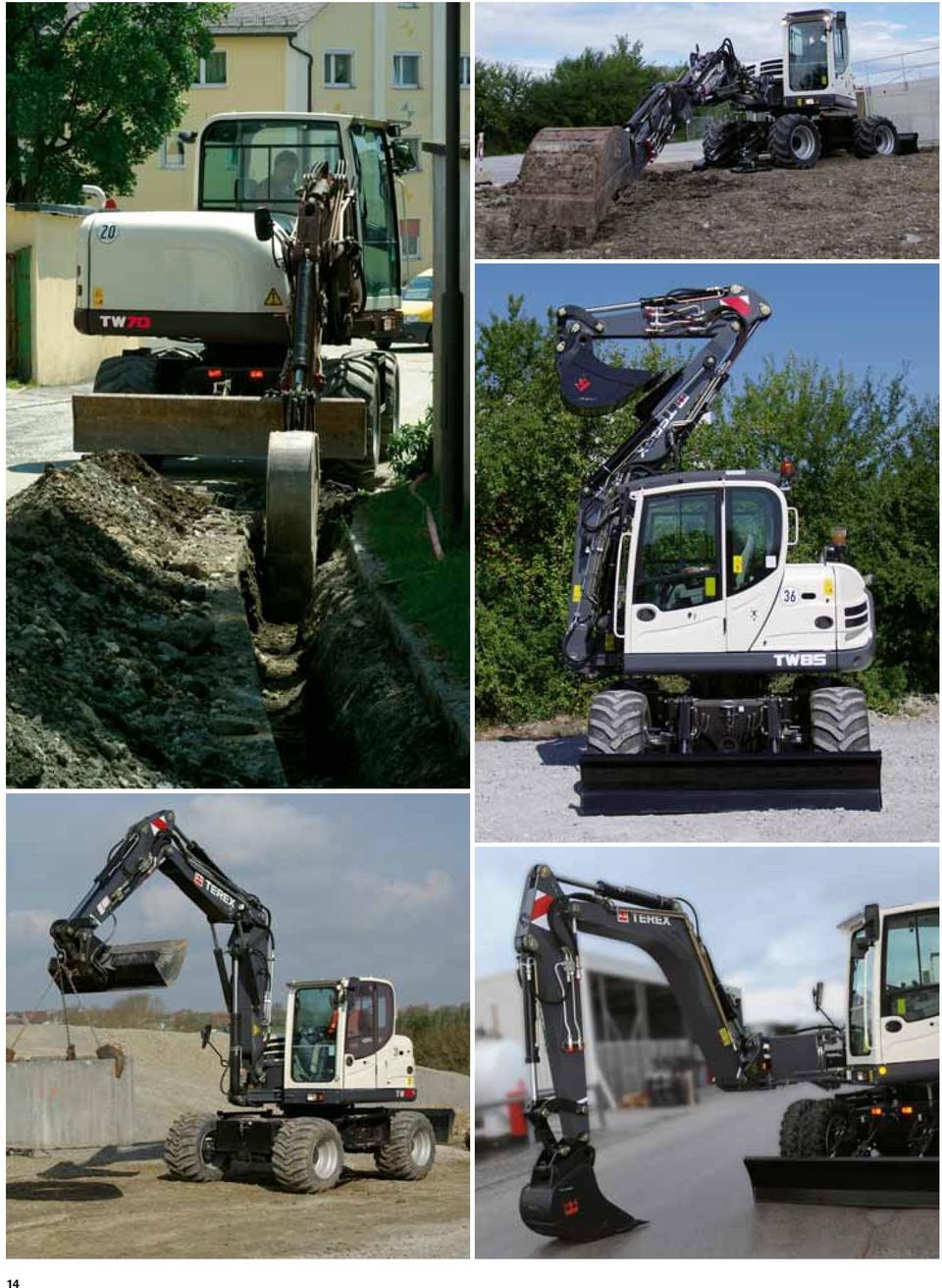

14 14

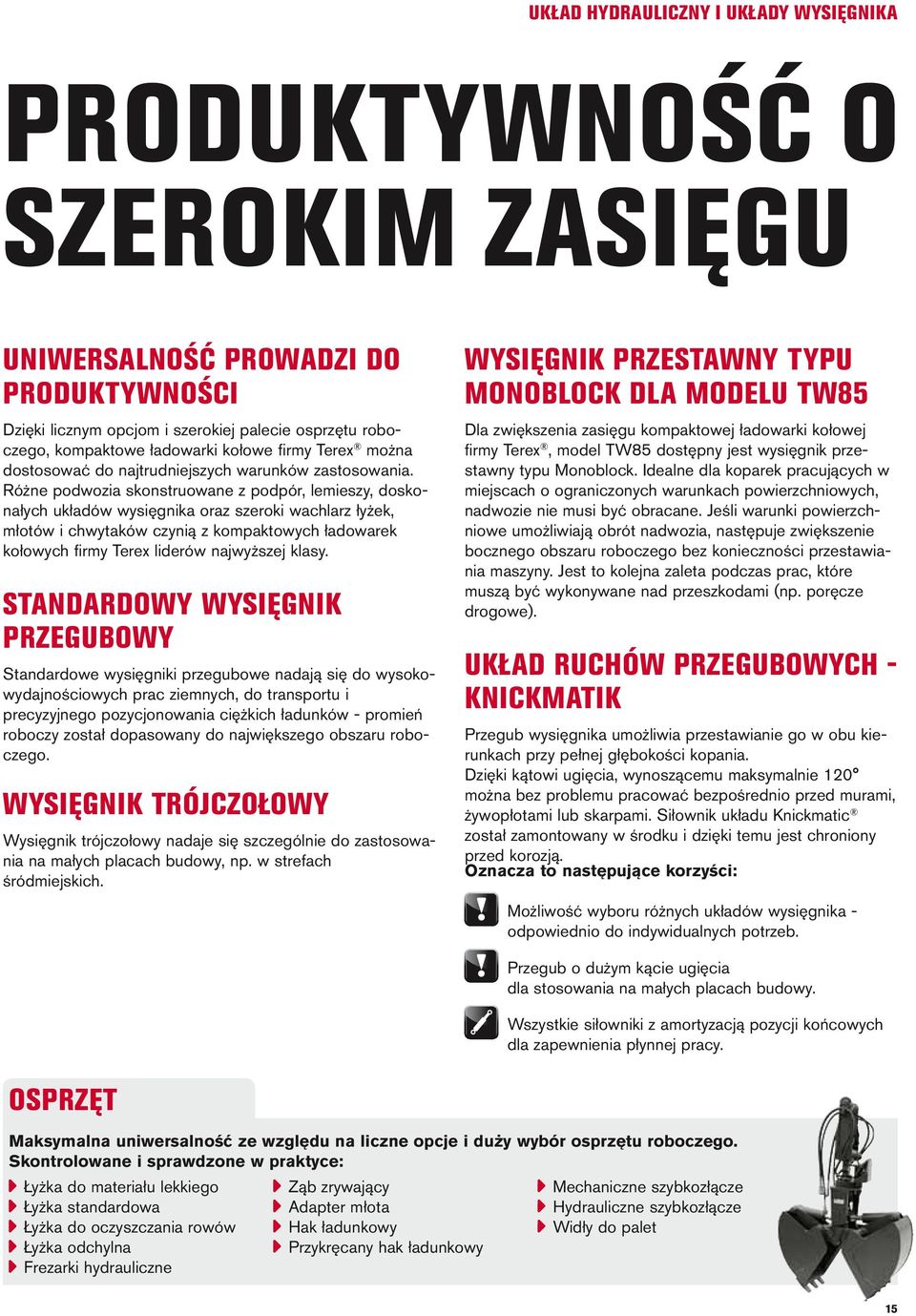

15 UKŁAD HYDRAULICZNY I UKŁADY WYSIĘGNIKA PRODUKTYWNOŚĆ O SZEROKIM ZASIĘGU UNIWERSALNOŚĆ PROWADZI DO PRODUKTYWNOŚCI Dzięki licznym opcjom i szerokiej palecie osprzętu roboczego, kompaktowe ładowarki kołowe firmy Terex można dostosować do najtrudniejszych warunków zastosowania. Różne podwozia skonstruowane z podpór, lemieszy, doskonałych układów wysięgnika oraz szeroki wachlarz łyżek, młotów i chwytaków czynią z kompaktowych ładowarek kołowych firmy Terex liderów najwyższej klasy. STANDARDOWY WYSIĘGNIK PRZEGUBOWY Standardowe wysięgniki przegubowe nadają się do wysokowydajnościowych prac ziemnych, do transportu i precyzyjnego pozycjonowania ciężkich ładunków - promień roboczy został dopasowany do największego obszaru roboczego. WYSIĘGNIK TRÓJCZOŁOWY Wysięgnik trójczołowy nadaje się szczególnie do zastosowania na małych placach budowy, np. w strefach śródmiejskich. WYSIĘGNIK PRZESTAWNY TYPU MONOBLOCK DLA MODELU TW85 Dla zwiększenia zasięgu kompaktowej ładowarki kołowej firmy Terex, model TW85 dostępny jest wysięgnik przestawny typu Monoblock. Idealne dla koparek pracujących w miejscach o ograniczonych warunkach powierzchniowych, nadwozie nie musi być obracane. Jeśli warunki powierzchniowe umożliwiają obrót nadwozia, następuje zwiększenie bocznego obszaru roboczego bez konieczności przestawiania maszyny. Jest to kolejna zaleta podczas prac, które muszą być wykonywane nad przeszkodami (np. poręcze drogowe). UKŁAD RUCHÓW PRZEGUBOWYCH - KNICKMATIK Przegub wysięgnika umożliwia przestawianie go w obu kierunkach przy pełnej głębokości kopania. Dzięki kątowi ugięcia, wynoszącemu maksymalnie 120 można bez problemu pracować bezpośrednio przed murami, żywopłotami lub skarpami. Siłownik układu Knickmatic został zamontowany w środku i dzięki temu jest chroniony przed korozją. Oznacza to następujące korzyści: Możliwość wyboru różnych układów wysięgnika - odpowiednio do indywidualnych potrzeb. Przegub o dużym kącie ugięcia dla stosowania na małych placach budowy. Wszystkie siłowniki z amortyzacją pozycji końcowych dla zapewnienia płynnej pracy. OSPRZĘT Maksymalna uniwersalność ze względu na liczne opcje i duży wybór osprzętu roboczego. Skontrolowane i sprawdzone w praktyce: Łyżka do materiału lekkiego Łyżka standardowa Łyżka do oczyszczania rowów Łyżka odchylna Frezarki hydrauliczne Ząb zrywający Adapter młota Hak ładunkowy Przykręcany hak ładunkowy Mechaniczne szybkozłącze Hydrauliczne szybkozłącze Widły do palet 15
