5 OPIS - INSTALACJE ELEKTRYCZNE: 1. Zasilanie Obiekt zasilany jest z szafki zasilająco-sterującej zabudowanej przy projektowanym budynku ORLIKA. Projektuje się wlz YKYŜo 5x16mm 2, który naleŝy prowadzić od projektowanej szafki sterującej (odrębne opracowanie) do rozdzielnicy głównej RB znajdującej się w pokoju trenera. Projektowane moc przyłączeniowa 40kW jest wystarczająca dla zasilania kompleksu rekreacyjno-sportowego oraz boisk ORLIK Rozdzielnice Projektuje się rozdzielnicę główną RB natynkową o stopniu ochrony minimum IP44 w pokoju trenera. Rozdzielnice wykonać w oparciu o obudowę LEGRAND lub równowaŝną. Obwody naleŝy wyprowadzać z rozdzielnicy poprzez listwę zaciskową. W rozdzielnicy zostawić 30% rezerwy miejsca. 3. Instalacje Instalację wykonać jako podtynkową o stopniu ochrony min. IP44. Zejścia do osprzętu wykonać w tynku. Stosować przewody o izolacji 750V. Szczegółowe przekroje przewodów podano na schemacie ideowym rozdzielnicy. Gniazda montować na wysokości 110 cm od posadzki, dla grzejników i bojlera zgodnie z wysokością zawieszenia urządzenia. Łączniki oświetleniowe montować na wysokości 140 cm od posadzki, w toaletach dla niepełnosprawnych na wysokości 70 cm. 4. Oświetlenie W obiekcie będą wykonane następujące rodzaje oświetlenia: podstawowe, awaryjne i ewakuacyjne, oświetlenie boisk. Oświetlenie podstawowe: NatęŜenia oświetlenia w budynku świetlicy jest dostosowane do wymagań PN-EN oraz zaleceń inwestora i wynosi: pokój trenera 300 lx przedsionek 100 lx szatnia 200 lx magazyn 100 lx łazienka 200 lx W większości pomieszczeń zaprojektowano oprawy świetlówkowe typu COSMO produkcji E- SYSTEM, oraz PLAST 2 produkcji OMS. Oprawy naleŝy montować nastropowo. Załączanie oświetlenia realizowane będzie za pomocą łączników miejscowych. Szczegółowe typy i moce opraw podano na schemacie instalacji. Oświetlenie awaryjne i ewakuacyjne: Część opraw podstawowych montować naleŝy jako dwufunkcyjne z modułem awaryjnym załączane automatycznie po zaniku napięcia. Dodatkowo zamontować oprawy ewakuacyjne

6 nad drzwiami wskazanymi na rysunkach instalacji, wskazujące kierunek ewakuacji. Oświetlenie awaryjne i ewakuacyjne ma za zadanie oświetlić wyjścia i drogi ewakuacyjne w razie zaniku napięcia, minimalne natęŝenie oświetlenia na drogach ewakuacyjnych wynosi 1 lux. Oprawy awaryjne oznaczyć Ŝółtym paskiem. Awaryjny czas świecenia wynosi minimum 2 godz. Przy kaŝdym wyjściu ewakuacyjnym na zewnątrz budynku naleŝy zamontować nad wejściem oprawę z modułem awaryjnym. Oświetlenie boisk: Instalacja oświetlenia boisk zasilona zostanie z projektowanej rozdzielnicy głównej znajdującej się w pokoju trenera, z której naleŝy wyprowadzić linie kablowe do projektowanych słupów oświetleniowych, zgodnie ze schematem na rysunku nr 4/E. Projektuje się oprawy oświetlenia zewnętrznego ze źródłem metalohalogenkowym. Szczegółowe typy i moce opraw oświetleniowych przedstawione zostały na schemacie nr 1/E. Przy układaniu linii kablowych postępować naleŝy wg wytycznych przedstawionych poniŝej. 5. Linie kablowe NaleŜy ułoŝyć linie kablowe według wykreśleń na planie sytuacyjnym zachowując wszelkie normatywne odległości. Podczas układania linii kablowych naleŝy stosować się do poniŝszych uwag: kabel układać na głębokości 0.7 m na 10 cm podsypce z piasku, pod drogą kabel na głębokości 0.8m od górnej krawędzi rury do powierzchni jezdni, pod ciągami pieszo-jezdnymi stosować przepusty kablowe typu DVK/SRS niebieskie, w celu skompensowania przesunięć gruntu kabel ułoŝyć w wykopie faliście (dodatkowo ok. 3% długości wykopu), kabel przykryć 10cm warstwą piasku, 15cm warstwą rodzimego gruntu, a następnie ułoŝyć niebieską folię o szerokości 20cm, promień zginania kabla nie moŝe być mniejszy od 10-krotnej średnicy kabla, temperatura kabla w czasie układania nie moŝe być niŝsza od 0oC lub wg wytycznych na kablu umieścić oznaczniki z opisem: właściciel, typ kabla, przekrój, rok budowy linię kablową wytyczyć i zinwentaryzować (przed zasypaniem) geodezyjnie, prace prowadzić zgodnie z normą SEP-E Instalacja odgromowa i uziemień Rolę instalacji odgromowej spełniają zwody poziome mocowane na typowych uchwytach, które poprzez pionowe przewody odprowadzające zostaną połączone z instalacją uziemiającą. Przewody odprowadzające naleŝy wykonać drutem FeZn ø8mm ułoŝonym w rurce RB w bruździe i przykryć min. 5mm warstwą tynku. Na obiekcie uziom naleŝy wykonać jako fundamentowy płaskownikiem FeZn 30x4mm układanym na dnie ławy fundamentowej. Od uziomu naleŝy wyprowadzić wypusty do podłączenia rozdzielnicy RB oraz głównej szyny połączeń wyrównawczych. Rezystancja wypadkowa uziomu R<15 Ω. W pomieszczeniach z prysznicami wykonać miejscowe połączenia wyrównawcze linką LgYŜo 1x6mm Ochrona przeciwpoŝarowa Projektuje się w rozdzielnicy głównej RB rozłącznik FRX z cewką wybijakową, który będzie pełnić rolę wyłącznika poŝarowego sterowanego przyciskiem poŝarowym w wejściu głównym. Wszystkie otwory słuŝące do wprowadzania kabli do budynku naleŝy uszczelnić w sposób uniemoŝliwiający przenikanie gazu (wody) do wnętrza budynku. Przy przejściach kabli i

7 przewodów przez strefy poŝarowe naleŝy je zabezpieczyć specjalistycznymi grodziami ogniowymi. 8. Ochrona przeciwprzepięciowa W rozdzielnicy RB zastosowano ochronniki klasy B. Ochronniki ma za zadanie ochronę urządzeń przed przepięciami wywołanymi wyładowaniami atmosferycznymi jak równieŝ przepięciami łączeniowymi i zwarciowymi. 9. Ochrona przeciwporaŝeniowa Sieć nn pracuje z uziemionym punktem zerowym transformatorów w systemie TN-C-S. Ochrona podstawowa Ochrona przed dotykiem bezpośrednim zostanie zrealizowana przez odpowiedni dla poszczególnych pomieszczeń stopień IP. Ochrona dodatkowa Ochrona dodatkowa przed dotykiem pośrednim zapewniona zostanie poprzez zastosowanie samoczynnego wyłączenia zasilania wyłącznikami i bezpiecznikami w czasie 5s w obwodach rozdzielczych i 0.4s, 0.2s w pozostałych. Dla prawidłowego zrealizowania samoczynnego wyłączenia naleŝy: wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE, wszędzie, gdzie to moŝliwe przewody ochronne PE uziemić, przewód neutralny N traktować jako izolowany tak jak przewody fazowe, miejsce rozdziału PEN na PE i N naleŝy uziemić. 10. Obliczenia techniczne Bilans mocy Lp. Urządzenia Pi (kw) kj Ps (kw) 1. Projektowany budynek 17,9 0,5 8, zasilanie podgrzewacza wody 1,5 0,5 0, zasilanie grzejników elektrycznych 6,6 0,5 3, zasilanie wentylacji 3,6 0,5 1, gniazda 230V 4,0 0,3 1, oświetlenie 2,2 0,7 1,5 2. Projektowane boiska 8,5 0,7 6, oświetlenie boisk 8,5 0,7 6,0 Razem RB 26,4 0,51 14,5 Prąd znamionowy In= 23,0 A Wlz YKYŜo 5x16mm 2 Idd = 67 A Zabezpieczenie R303 35A/gG

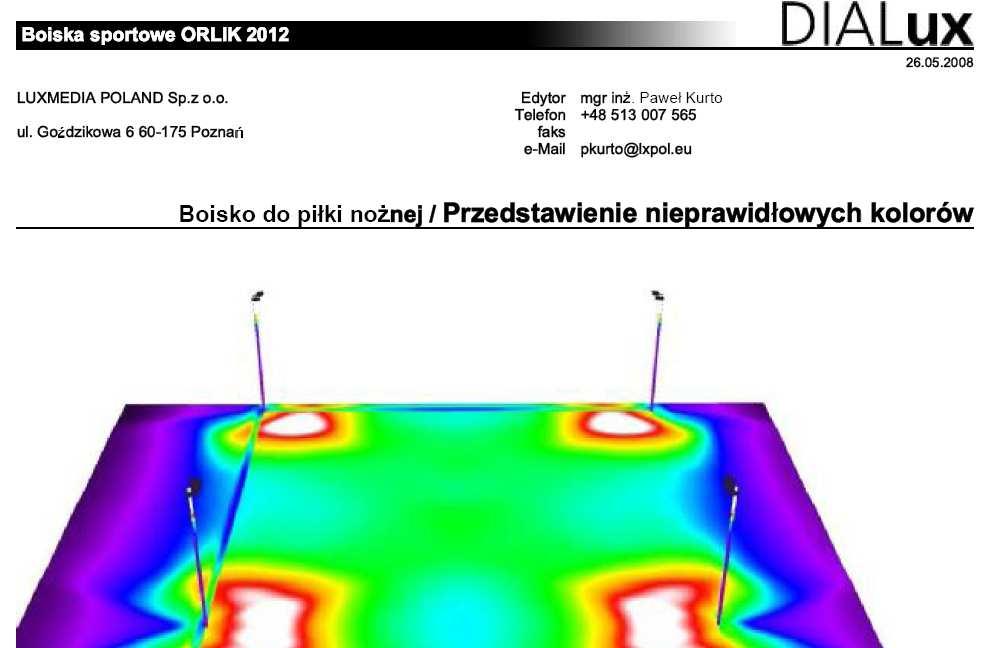

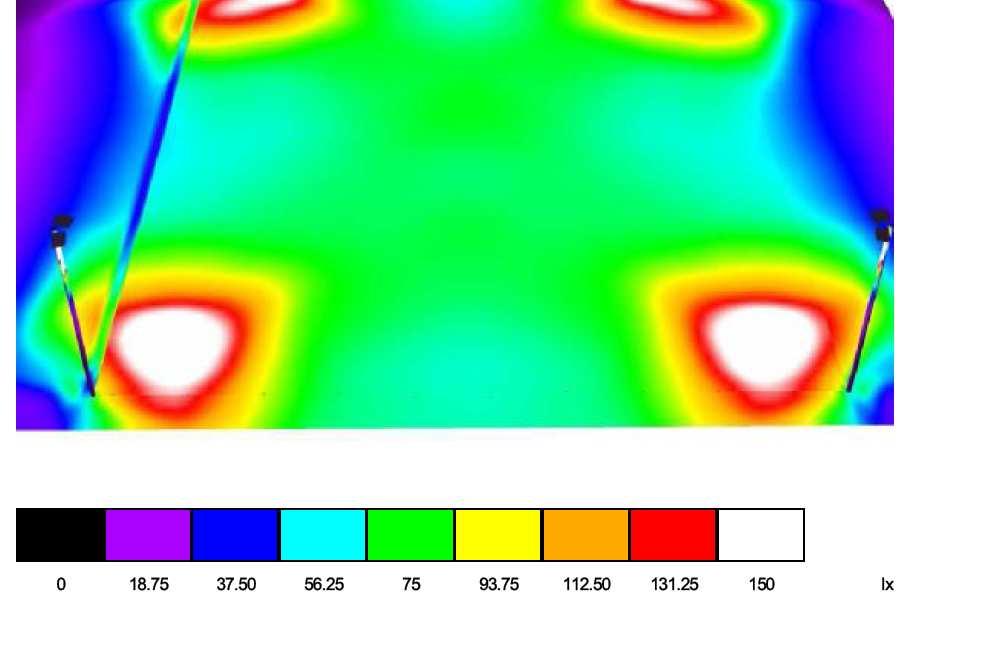

8 Wnioski: Idd > Izab > In 67A > 35A > 23,0A warunek spełniony Moc zamówiona (przyłączeniowa) Projektowane zabezpieczenie przedlicznikowe Projektowana moc dla kompleksu sportowo rekreacyjnego Prąd znamionowy Moc na potrzeby boiska ORLIK 2012 Prąd znamionowy Wnioski: Pzi= 40,0 kw Izabi=63,0A Pik= 25,4kW Ink=39,8A Pio=14,5kW Ino=23,0A Pzi > Pik + Pio Izabi > Ink + Ino Wnioski i uwagi: Projektowane moc przyłączeniowa 40kW jest wystarczająca dla zasilania kompleksu rekreacyjno-sportowego oraz boisk ORLIK Obliczenia sprawdzające przedstawiono dla linii zasilających i odbiorników w najgorszych warunkach. Szczegółowe obliczenia do wglądu w siedzibie projektanta. Obliczenia natęŝenia oświetlenia: Obliczenia oświetlenia wykonano przy pomocy programu komputerowego DIALUX. 11. Wymagania dotyczące oszczędności energii Zastosowanie źródeł świetlówkowych wpływa na oszczędzanie energii elektrycznej w porównaniu ze standardowymi Ŝarowymi źródłami światła. Informacje dotyczące urządzeń dostarczonych przez inwestora, nie wykazują znaczącego wpływu sprzyjającego oszczędzaniu energii elektrycznej. 12. Odnawialne źródła energii Ze względów technicznych oraz ekonomicznych niemoŝliwe jest, w odniesieniu do zapotrzebowanej mocy zastosowanie alternatywnych odnawialnych źródeł energii elektrycznej. 13. Uwagi końcowe Prace wykonać zgodnie z projektem i PN-IEC oraz stosować wyroby i rozwiązania dopuszczone do stosowania w budownictwie. Wykonać pomiary kontrolno pomiarowe instalacja uziemień, rezystancji izolacji, skuteczności zerowania oraz oświetlenia... Opracował:

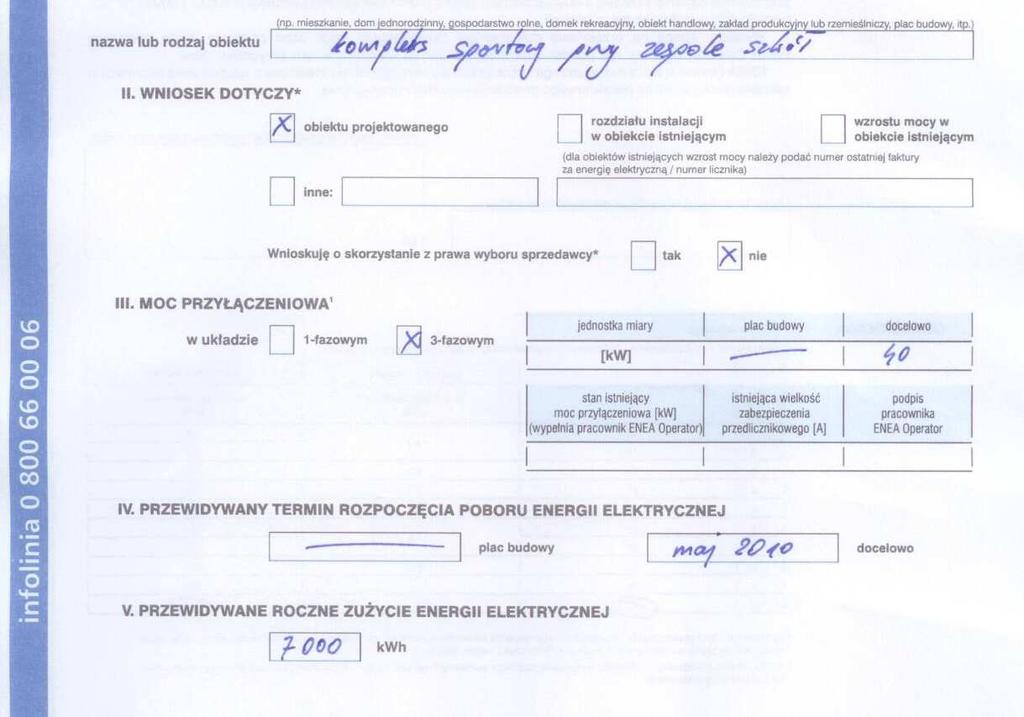

9
