1 System 6 Katalog rozwiązań systemowych z pompami ciepła arother Wspaniałe uczucie robić właściwe rzeczy.

2 SYSTE 6 Skrócony opis instalacji: System hybrydowy pompy ciepła arother z kotłem kondensacyjnym ecotec, zasilający w zależności od potrzeb od jednego do trzech obiegów ogrzewania/chłodzenia podłogowego. Przygotowanie ciepłej wody użytkowej za pośrednictwem pojemnościowego podgrzewacza wody unistor. Pracą systemu oraz opcjonalnie wentylacją mechaniczną zarządza sterownik multiatic 700. Pompa ciepła arother VWL Kocioł wiszący ecotec Ogrzewanie Chłodzenie Zasobnik c.w.u. ożliwości instalacji: Kompletny system Stosując to rozwiązanie uzyskujemy wydajny i estetyczny system, który zapewnia komfortowe przygotowanie ciepłej wody oraz ogrzewanie budynku zimą i chłodzenie latem. Przyjazna obsługa Pracą całego systemu zarządza jeden, intuicyjny sterownik pogodowy multiatic 700. Oprogramowanie sterownika pozwala na zarządzanie systemem hybrydowym oraz opcjonalnie centralą wentylacyjną. W razie potrzeby po wykonaniu instalacji można dokonać jej rozbudowy. Inteligentny system Dzięki funkcji trivai sterownik systemowy multiatic automatycznie włącza to źródło ciepła, które zapewnia najniższe koszty eksploatacji. Komfort i bezpieczeństwo W skrajnie niskich temperaturach rolę szczytowego źródła ciepła pełni kocioł kondensacyjny. Odpowiada on również za przygotowanie ciepłej wody i okresową dezynfekcję termiczną podgrzewacza w celu ochrony przed rozwojem bakterii. Niskie koszty eksploatacji Wysoka efektywność pompy ciepła (COP do 4,8) uzyskiwana m.in. dzięki wysokowydajnej pompie obiegowej oraz elektronicznemu zaworowi rozprężnemu pozwala na redukcję kosztów ogrzewania, zwłaszcza z systemem ogrzewania płaszczyznowego. Estetyczne rozwiązanie Połączenie systemu hybrydowego z układem ogrzewania/chłodzenia płaszczyznowego zapewnia wysoki komfort, swobodę aranżacji wnętrz i brak widocznych elementów systemu w pomieszczeniach. Regulacja pogodowa i pokojowa Sterownik multiatic 700 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju i zastosowaniu zdalnego sterowania VR 91 można uzyskać również regulację pokojową nawet dla kilku obiegów grzewczych. Elastyczne rozwiązanie W zależności od potrzeb instalację grzewczą (chłodzącą) możemy napełnić wodą, wodnym roztworem glikolu lub zastosować moduł wymiennika ciepła (glikol/ woda), który oddzieli zewnętrzny obieg pompy ciepła od instalacji wewnętrznej. Wysoki komfort c.w.u. Dzięki znacznej powierzchni wężownicy oraz dostępnym pojemnościom zastosowanie w instalacji pojemnościowego podgrzewacza wody unistor VIH R zapewnia wysoki komfort ciepłej wody. schemat instalacji Łatwy montaż Niewielkie wymiary kotła wiszącego i pompy ciepła znacząco ułatwiają wykonanie instalacji oraz redukują wymaganą przestrzeń montażową. Dzięki monoblokowej budowie pompy ciepła wykonawca instalacji nie ingeruje w obieg ziębniczy pompy ciepła. ożliwość zdalnej obsługi instalacji Korzystając z modułu komunikacji internetowej VR 900 i bezpłatnej aplikacji multiatic APP użytkownik może obsługiwać instalację zdalnie za pomocą urządzeń z systemem Apple ios lub Android. Zdalny nadzór/opieka serwisowa Użytkownik może również skorzystać ze zdalnego nadzoru serwisowego nad instalacją upoważniając serwisanta do dostępu do systemu profidialog.

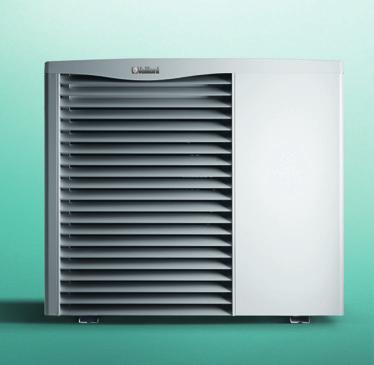

3 SYSTE 6 Instalację zasila system hybrydowy składający się z pompy ciepła powietrze/woda arother VWL oraz kotła kondensacyjnego ecotec VC. System hybrydowy arother w skrócie: Inteligentny system Dzięki funkcji trivai sterownik systemowy multiatic automatycznie włącza to źródło ciepła, które zapewnia najniższe koszty eksploatacji. Szeroki zakres zastosowań W zależności od konfiguracji instalacji system hybrydowy jest w stanie zapewnić zarówno przygotowanie ciepłej wody, ogrzewanie pomieszczeń zimą i chłodzenie w okresie letnim. Szeroki zakres modulacji pompy ciepła uzyskany dzięki sprężarce inwerterowej pozwala swobodnie dopasować odpowiednie rozwiązanie. Komfort i bezpieczeństwo W skrajnie niskich temperaturach rolę szczytowego źródła ciepła pełni kocioł kondensacyjny. Odpowiada on również za przygotowanie ciepłej wody i okresową dezynfekcję termiczną podgrzewacza w celu ochrony przed rozwojem bakterii. Niskie koszty eksploatacji Wysoka efektywność pompy ciepła (COP do 4,8) uzyskiwana m.in. dzięki wysokowydajnej pompie obiegowej oraz elektronicznemu zaworowi rozprężnemu pozwala na redukcję kosztów ogrzewania, zwłaszcza z systemem ogrzewania płaszczyznowego. Estetyczne rozwiązanie Połączenie pompy ciepła arother z systemem ogrzewania/chłodzenia płaszczyznowego zapewnia wysoki komfort, swobodę aranżacji wnętrz i brak widocznych elementów systemu w pomieszczeniach. Efektywna praca Rozbudowana powierzchnia wymiany ciepła kotła ecotec oraz system sterowania zapewniają wysoką sprawność. Dzięki odpowiedniej współpracy z pompą ciepła oraz możliwości adaptacji temperatury zasilania pozwala to znacząco zredukować koszty ogrzewania budynku. Łatwy montaż Niewielkie wymiary kotła wiszącego i pompy ciepła znacząco ułatwiają wykonanie instalacji oraz redukują wymaganą przestrzeń montażową. Dzięki monoblokowej budowie pompy ciepła wykonawca instalacji nie ingeruje w obieg ziębniczy pompy ciepła. Czytelna informacja na temat zużycia energii Zintegrowany licznik uzysku ciepła i zużycia energii elektrycznej pozwala na łatwą kontrolę instalacji i ocenę efektywności systemu. Elastyczne rozwiązanie W zależności od potrzeb instalację grzewczą (chłodzącą) możemy napełnić wodą, wodnym roztworem glikolu lub zastosować moduł wymiennika ciepła (glikol/ woda), który oddzieli zewnętrzny obieg pompy ciepła od instalacji wewnętrznej. Wysoki poziom bezpieczeństwa Specjalnie zaprojektowana obudowa pompy ciepła chroni przed dostępem dzieci do elementów wewnętrznych urządzenia. Zamknięta komora spalania kotła kondensacyjnego wyklucza możliwość wypływu spalin do pomieszczenia, nie ma zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla. Wieloletnia żywotność i wysoka efektywność Wymiennik pompy ciepła odbierający energię z powietrza został pokryty specjalnym lakierem co zapewnia długą żywotność i zwiększa efektywność pracy urządzenia. Redukcja hałasu System pompy ciepła jest wyposażony w funkcję automatycznej redukcji emisji hałasu. Pozwala ona zaprogramować godziny, w których pompa ciepła pracuje z obniżoną prędkością. 2 3

4 SYSTE 6 Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana w pojemnościowym podgrzewaczu wody unistor VIH R. Dostępne pojemności to 120, 150 oraz 200 l. W przypadku znacznego zapotrzebowania na ciepłą wodę istnieje możliwość zastosowania modeli o większej pojemności 300, 400 lub 500 l. unistor VIH R w skrócie: Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji modułowej straty postojowe zasobników są bardzo niskie i wynoszą około 0,96-1,34 kwh/dobę dla pojemności l. Oznacza to, że w przypadku braku poboru wody dobowy koszt utrzymywania wysokiej temperatury zasobnika wynosi zaledwie kilkadziesiąt groszy. Optymalizacja pracy instalacji Korzystając z taryfy dwuczłonowej można zredukować koszty eksploatacji podgrzewając wodę w godzinach obowiązywania niższej ceny energii elektrycznej. Wygodny transport i montaż Kompaktowa budowa i niewielkie gabaryty ułatwiają montaż zasobnika zarówno pod kotłem, jak i obok niego. Dzięki temu uzyskujemy estetyczny wygląd instalacji, a wymagana przestrzeń zabudowy jest zredukowana. Dodatkowo w pakietach kotłów z zasobnikami o pojemności do 150 l dostarczany jest zestaw montażowy, który pozwala na skrócenie czasu instalacji. Redukcja wymaganych prac montażowych ontaż podgrzewacza ułatwia również prefabrykowana grupa bezpieczeństwa stosowana do zasobników unistor. Posiada ona zintegrowany zawór odcinający, zwrotny i bezpieczeństwa. Jeden element zastępuje trzy, co również skraca czas montażu. Wysoki komfort Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Wygodna konserwacja W razie potrzeby możliwość wypłukania zasobnika zapewnia króciec spustowy z zaworem odcinającym. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 10 bar, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją gwarantuje natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie wbudowanej anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu sterownika multiatic 700 lub za pomocą aplikacji multiatic APP.

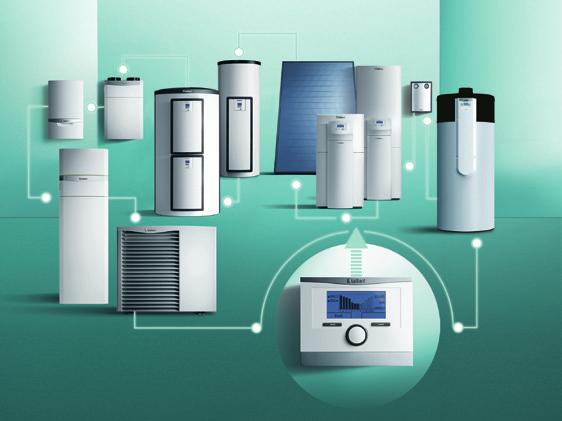

5 SYSTE 6 Pracą poszczególnych urządzeń zarządza sterownik multiatic 700. multiatic 700 w skrócie: multiatic 700 Przyjazna obsługa Obsługi całego systemu dokonuje się za pomocą intuicyjnego sterownika multiatic 700. Pozwala on wprowadzić wymagane wartości parametrów zarówno dla trybu ogrzewania, przygotowania i cyrkulacji ciepłej wody, a także chłodzenia pomieszczeń jak i wentylacji. Inteligentny system Dzięki funkcji trivai w systemach hybrydowych, gdy pompa ciepła współpracuje z kotłem gazowym sterownik multiatic na podstawie taryf energetycznych automatycznie wybiera źródło ciepła, które w danej chwili będzie najbardziej opłacalne. Uniwersalne zastosowanie Oprogramowanie sterownika pozwala na zarządzanie systemem hybrydowym oraz opcjonalnie centralą wentylacyjną. W razie potrzeby po wykonaniu instalacji można dokonać jej rozbudowy. Komfort i długa żywotność pompy ciepła Dzięki ciągłej adaptacji temperatury pracy systemu do aktualnych strat ciepła budynku systemowy sterownik pogodowy multiatic 700 zapewnia zarówno kontrolę nad temperaturą wewnętrzną jak i długą żywotność pompy ciepła. Szerokie możliwości W zależności od potrzeb sterownik może zarządzać jednym, dwoma lub nawet trzema obiegami grzewczymi/chłodzącymi. W tym celu wystarczy wybrać odpowiedni moduł do podłączenia pomp obiegowych i pozostałego osprzętu. Prosty montaż Sterownik łączymy z poszczególnymi elementami systemu za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje możliwość pomyłki i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy pompą ciepła a sterownikiem. Pozwala to na płynną regulację pracy urządzenia i dostosowanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Niewielkie gabaryty Sterownik i ewentualne moduły rozszerzające zajmują niewiele miejsca. Dzięki temu oszczędzamy przestrzeń pomieszczenia technicznego. Dodatkowo w razie potrzeby możemy oddalić moduł od sterownika, by np. podłączyć do niego pompy obiegowe czy zawory mieszające znajdujące się w innym pomieszczeniu. Swobodny wybór miejsca instalacji Sposób pracy sterownika multiatic 700 pozwala na swobodny wybór jego lokalizacji. ożna go umieścić w pomieszczeniu technicznym lub w jednym z pokoi. Bezpieczeństwo i komfort użytkowania Sterownik posiada wbudowany czujnik wilgotności, dzięki czemu stale wylicza tzw. punkt rosy i kontroluje by w trybie chłodzenia nie doszło do wykraplania się wilgoci na powierzchni podłogi czy ścian. Zastosowanie zdalnego sterowania VR 91 pozwala na dodatkową regulację pokojową i kontrolę wilgotności na każdym obiegu grzewczym. ożliwość zdalnej obsługi instalacji Korzystając z modułu komunikacji internetowej VR 900 i bezpłatnej aplikacji multiatic APP użytkownik może obsługiwać instalację zdalnie za pomocą urządzeń z systemem Apple ios lub Android. Zdalny nadzór/opieka serwisowa Użytkownik może również skorzystać ze zdalnego nadzoru serwisowego nad instalacją upoważniając serwisanta do dostępu do systemu profidialog. 4 5

6 SYSTE 6 Osprzęt hydrauliczny W zależności od potrzeb instalacja może być podzielona na dwa lub trzy niezależnie sterowane obiegi grzewcze. Zasilanie odbywa się wtedy za pośrednictwem niewielkiego zbiornika buforowego oraz kolektora przystosowanego do podłączenia dwóch lub trzech grup pompowych (z zaworem mieszającym lub bez). Osprzęt hydrauliczny w skrócie: Przyjazny montaż Kompaktowe wymiary grup pompowych oraz możliwość połączenia zbiornika buforowego z kolektorem podłączeniowym skracają czas montażu instalacji i redukują wymaganą dla niej przestrzeń. Wystarczy zamocować grupy pompowe nad kolektorem i dokręcić złączki. Efektywna współpraca oduł zbiornika buforowego został specjalnie zaprojektowany do pracy w układach hybrydowych. Odpowiedni rozstaw króćców powoduje, że podczas pracy kotła kondensacyjnego dogrzewana jest wyłączenie górna część bufora. Pozwala to maksymalnie wykorzystać możliwości pompy ciepła. Bogate wyposażenie Grupy pompowe są wyposażone w wysokoefektywne pompy obiegowe, zawory odcinające, zawory zwrotne, termometry oraz izolację termiczną i zawór mieszający z siłownikiem. Pozwala to na skrócenie czasu doboru, kompletacji oraz montażu tej części instalacji. Estetyczny wygląd i prosta obsługa Zastosowana obudowa izolacyjna nadaje instalacji estetyczny wygląd. Obsługa poszczególnych obiegów grzewczych jest bardzo prosta i dokonuje się jej za pomocą jednego sterownika multiatic 700. Przewody zasilające i powrotne zostały wyposażone w termometry, zawory odcinające i zawory zwrotne. Szerokie możliwości i optymalizacja pracy instalacji W celu rozdzielenia instalacji na niezależnie sterowane obiegi grzewcze wystarczy wybrać odpowiedni moduł do podłączenia pomp obiegowych i pozostałego osprzętu. Zastosowanie zbiornika buforowego pozwoli dodatkowo na redukcję ilości załączeń pompy ciepła, a więc i dłuższą żywotność systemu.

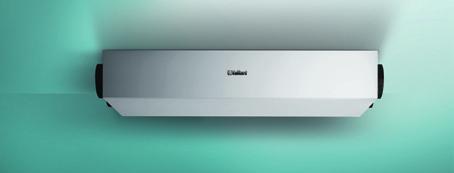

7 SYSTE 6 Korzystając z możliwości sterownika systemowego multiatic w budynku możemy zarządzać również centralą wentylacyjną recovair. recovair w skrócie: Kompletny system System wentylacji pomieszczeń recovair można łączyć bez problemu z urządzeniami grzewczymi marki Vaillant. Wszystkimi urządzeniami w systemie zarządza jeden intuicyjny sterownik multiatic 700. Zdrowie i komfort użytkowania Wbudowany filtr klasy F7 zapewnia skuteczną ochronę przed zanieczyszczeniami oraz pyłkami mogącymi powodować alergię. Wygodną obsługę zapewnia przy tym system kontroli stanu filtrów. Dzięki temu w odpowiednim momencie możemy dokonać ich wymiany. Zdrowie i maksymalna redukcja zużycia energii System można wyposażyć w czujniki poziomu dwutlenku węgla w pomieszczeniach. Dzięki temu sterownik automatycznie dostosuje przepływ powietrza do potrzeb. W ten sposób uzyskamy komfort podczas przebywania i redukcję zużycia energii, gdy jesteśmy poza domem. Oszczędność energii cieplnej Poprzez zastosowanie wentylacji mechanicznej recovair ogólne straty ciepła budynku mogą ulec zmniejszeniu nawet o 20% w stosunku do wentylacji grawitacyjnej. i elektrycznej Centrala jest wyposażona w wentylatory o wysokiej sprawności co zapewnia niskie zużycie energii elektrycznej. Wysoka sprawność Centrala wentylacyjna wyposażona jest w krzyżowy, przeciwprądowy wymiennik ciepła wykonany z polistyrolu, o wysokim współczynniku sprawności wg DIBt, < 87%. Elastyczne dopasowanie W zależności od wymagań można skorzystać z centrali z tradycyjnym lub entalpicznym wymiennikiem ciepła. System Aqua Care w centrali w wymiennikiem entalpicznym podnosi wilgotność powietrza nawiewanego do pomieszczeń w sezonie grzewczym. Bezpieczeństwo i niezawodność System sterowania centrali wentylacyjnej obsługuje również grzałkę elektryczną do wstępnego podgrzewu powietrza. Zapewnia ona możliwość ciągłej pracy centrali również w trakcie mrozów. W tym czasie wydajność grzałki jest dostosowywana automatycznie do potrzeb. Z reguły grzałka podgrzewa powietrze jedynie o kilka stopni C i wyłącznie w trakcie mrozów. Redukcja zużycia energii i komfort również latem W okresie letnim wbudowany by-pass pozwala na bezpośredni napływ chłodnego powietrza nocą i schładzanie gorącego powietrza w wymienniku ciepła w ciągu dnia. Estetyczna i przemyślana konstrukcja Kompaktowa i przemyślana konstrukcja umożliwia bardzo dobry dostęp do poszczególnych podzespołów co zdecydowanie ułatwia wykonanie konserwacji. Jeszcze większa efektywność Opcjonalnie możliwość zastosowania entalpicznego wymiennika ciepła. Poprzez dodatkowy odzysk ciepła z wilgoci oszczędności w zużyciu energii są jeszcze większe. ożliwość zdalnej obsługi instalacji Korzystając z modułu komunikacji internetowej VR 900 i bezpłatnej aplikacji multiatic APP użytkownik może obsługiwać instalację zdalnie za pomocą urządzeń z systemem Apple ios lub Android. Zdalny nadzór/opieka serwisowa Użytkownik może również skorzystać ze zdalnego nadzoru serwisowego nad instalacją upoważniając serwisanta do dostępu do systemu profidialog. 6 7

8 SYSTE 6 Schemat instalacji: Schemat 1. Napełnienie instalacji wodą lub płynem niezamarzającym, jeden obieg grzewczy. 12m 12 12b 2 1 Opcjonalnie możliwość sterowania centralą wentylacyjną recovair VAR/4 7j 7f 8c 5 Legenda: 1 kocioł kondensacyjny ecotec VC 2 pompa ciepła arother VWL 5 podgrzewacz pojemnościowy VIH R 7f moduł zbiornika buforowego VWZ PS 40 7j grupa pompowa 8c grupa bezpieczeństwa podgrzewacza 12 sterownik multiatic b moduł sterowania VWZ AI 12m czujnik temperatury zewnętrznej

9 SYSTE 6 Schemat 2. Wariant z wymiennikiem ciepła rozdzielenie instalacji za pomocą modułu wymiennika ciepła glikol/ woda, jeden obieg grzewczy. 12m 12b h Opcjonalnie możliwość sterowania centralą wentylacyjną recovair VAR/4 7j 7f 8c 5 Legenda: 1 kocioł kondensacyjny ecotec VC 2 pompa ciepła arother VWL 5 podgrzewacz pojemnościowy VIH R 7f moduł zbiornika buforowego VWZ PS 40 7h moduł wymiennika ciepła WT 150 7j grupa pompowa 8c grupa bezpieczeństwa podgrzewacza 12 sterownik multiatic b moduł sterowania VWZ AI 12m czujnik temperatury zewnętrznej 8 9

10 SYSTE 6 Schemat 3. Napełnienie instalacji wodą lub płynem niezamarzającym, dwa obiegi grzewcze. 12m 12 12a 12b 12d 2 1 Opcjonalnie możliwość sterowania centralą wentylacyjną recovair VAR/4 7j 7j 7f 8c 5 Legenda: 1 kocioł kondensacyjny ecotec VC 2 pompa ciepła arother VWL 5 podgrzewacz pojemnościowy VIH R 7f moduł zbiornika buforowego VWZ PS 40 7j grupa pompowa 8c grupa bezpieczeństwa podgrzewacza 12 sterownik multiatic a zdalne sterowanie VR 91 12b moduł sterowania VWZ AI 12d moduł sterowania VR 70 12m czujnik temperatury zewnętrznej

11 SYSTE 6 Schemat 4. Wariant z wymiennikiem ciepła rozdzielenie instalacji za pomocą modułu wymiennika ciepła glikol/ woda, dwa obiegi grzewcze. 12m 12 12a 12b 12d 7h 1 Opcjonalnie możliwość sterowania centralą wentylacyjną recovair VAR/4 2 7j 7j 7f 8c 5 Legenda: 1 kocioł kondensacyjny ecotec VC 2 pompa ciepła arother VWL 5 podgrzewacz pojemnościowy VIH R 7f moduł zbiornika buforowego VWZ PS 40 7h moduł wymiennika ciepła WT 150 7j grupa pompowa 8c grupa bezpieczeństwa podgrzewacza 12 sterownik multiatic a zdalne sterowanie VR 91 12b moduł sterowania VWZ AI 12d moduł sterowania VR 70 12m czujnik temperatury zewnętrznej 10 11

12 SYSTE 6 Schemat 5. Napełnienie instalacji wodą lub płynem niezamarzającym, trzy obiegi grzewcze. 12m 12 12a 12a 12b 12d 1 Opcjonalnie możliwość sterowania centralą wentylacyjną recovair VAR/4 2 7j 7j 7j 7f 8c 5 Legenda: 1 kocioł kondensacyjny ecotec VC 2 pompa ciepła arother VWL 5 podgrzewacz pojemnościowy VIH R 7f moduł zbiornika buforowego VWZ PS 40 7j grupa pompowa 8c grupa bezpieczeństwa podgrzewacza 12 sterownik multiatic a zdalne sterowanie VR 91 12b moduł sterowania VWZ AI 12d moduł sterowania VR 71 12m czujnik temperatury zewnętrznej

13 SYSTE 6 Schemat 6. Wariant z wymiennikiem ciepła rozdzielenie instalacji za pomocą modułu wymiennika ciepła glikol/ woda, trzy obiegi grzewcze. 12m 12 12a 12a 12b 12d 7h 1 Opcjonalnie możliwość sterowania centralą wentylacyjną recovair VAR/4 2 7j 7j 7j 7f 8c 5 Legenda: 1 kocioł kondensacyjny ecotec VC 2 pompa ciepła arother VWL 5 podgrzewacz pojemnościowy VIH R 7f moduł zbiornika buforowego VWZ PS 40 7h moduł wymiennika ciepła WT 150 7j grupa pompowa 8c grupa bezpieczeństwa podgrzewacza 12 sterownik multiatic a zdalne sterowanie VR 91 12b moduł sterowania VWZ AI 12d moduł sterowania VR 71 12m czujnik temperatury zewnętrznej 12 13
