1 System 2 Katalog rozwiązań systemowych z pompami ciepła arotherm Wspaniałe uczucie robić właściwe rzeczy.

2 Skrócony opis instalacji: W skład instalacji wchodzi monoblokowa pompa ciepła arotherm, zasilająca obieg ogrzewania/chłodzenia podłogowego za pośrednictwem kompaktowego modułu hydraulicznego z wbudowanym zasobnikiem ciepłej wody. Pracą poszczególnych urządzeń oraz opcjonalnie wentylacją mechaniczną zarządza sterownik systemowy multimatic 700. Pompa ciepła arotherm VWL Obieg ogrzewania podłogowego Chłodzenie Moduł hydrauliczny unitower Możliwości instalacji: Kompletny system Stosując to rozwiązanie uzyskujemy wydajny i estetyczny system, który zapewnia komfortowe przygotowanie ciepłej wody oraz ogrzewanie budynku zimą i chłodzenie latem. Zintegrowany i kompaktowy Dzięki zastosowanemu rozwiązaniu wszystkie elementy hydrauliczne systemu zamknięte są w jednej kompaktowej obudowie. Przyjazna obsługa Pracą całego systemu zarządza jeden, intuicyjny sterownik pogodowy multimatic 700. Oprogramowanie sterownika pozwala na zarządzanie instalacją zawierającą nawet kilka urządzeń, w tym, np. pompę ciepła, kocioł gazowy, kolektory słoneczne czy centralę wentylacyjną. W razie potrzeby nawet po wykonaniu instalacji można dokonać jej rozbudowy. Łatwy montaż Monoblokowa budowa pompy ciepła i bogate wyposażenie modułu hydraulicznego znacząco ułatwiają montaż instalacji oraz redukują możliwości popełnienia błędu. Wykonawca instalacji nie ingeruje w obieg ziębniczy pompy ciepła. Niskie koszty eksploatacji Wysoka efektywność pompy ciepła (COP do 4,8) zapewnia niskie koszty eksploatacji instalacji szczególnie z systemem ogrzewania płaszczyznowego. Estetyczne rozwiązanie Połączenie pompy ciepła arotherm z modułem unitower oraz systemem ogrzewania/chłodzenia płaszczyznowego zapewnia wysoki komfort, swobodę aranżacji wnętrz i brak widocznych elementów systemu w pomieszczeniach. schemat instalacji Wysoki komfort c.w.u. Zintegrowany w module hydraulicznym zasobnik ciepłej wody został zaprojektowany specjalnie do współpracy z pompą ciepła. Rozbudowana powierzchnia wężownicy i duża pojemność zapewniają wysoką efektywność i komfort ciepłej wody użytkowej. Komfort i bezpieczeństwo W skrajnie niskich temperaturach rolę szczytowego źródła ciepła pełni grzałka elektryczna zabudowana w module hydraulicznym. Pozwala ona również przeprowadzić okresową dezynfekcję termiczną podgrzewacza wody użytkowej w celu ochrony przed rozwojem bakterii. Elastyczne rozwiązanie W zależności od potrzeb instalację grzewczą (chłodzącą) możemy napełnić wodą, wodnym roztworem glikolu lub zastosować moduł wymiennika ciepła (glikol/woda), który oddzieli zewnętrzny obieg pompy ciepła od instalacji wewnętrznej. Możliwość zdalnej obsługi instalacji Korzystając z modułu komunikacji internetowej VR 900 i bezpłatnej aplikacji multimatic APP użytkownik może obsługiwać instalację zdalnie za pomocą urządzeń z systemem Apple ios lub Android. Zdalny nadzór/opieka serwisowa Użytkownik może również skorzystać ze zdalnego nadzoru serwisowego nad instalacją upoważniając serwisanta do dostępu do systemu profidialog.

3 Instalację zasila monoblokowa pompa ciepła powietrze/woda arotherm VWL. Istnieje możliwość wyboru modelu o mocy 8, 11 lub 15 kw. arotherm w skrócie: Niskie koszty eksploatacji Wysoka efektywność pompy ciepła (COP do 4,8) uzyskiwana m.in. dzięki wysokowydajnej pompie obiegowej oraz elektronicznemu zaworowi rozprężnemu pozwala na redukcję kosztów ogrzewania, zwłaszcza z systemem ogrzewania płaszczyznowego. Łatwy montaż Monoblokowa budowa pompy ciepła i bogate wyposażenie modułu hydraulicznego znacząco ułatwiają montaż instalacji oraz redukują możliwości popełnienia błędu. Wykonawca instalacji nie ingeruje w obieg ziębniczy pompy ciepła. Szeroki zakres zastosowań W zależności od konfiguracji instalacji pompa ciepła arotherm jest w stanie zapewnić zarówno przygotowanie ciepłej wody, ogrzewanie pomieszczeń zimą i chłodzenie w okresie letnim. Szeroki zakres modulacji uzyskany dzięki sprężarce inwerterowej pozwala swobodnie dopasować odpowiednie rozwiązanie. Komfort i bezpieczeństwo W skrajnie niskich temperaturach rolę szczytowego źródła ciepła pełni grzałka elektryczna zabudowana w module hydraulicznym. Pozwala ona również przeprowadzić okresową dezynfekcję termiczną podgrzewacza wody użytkowej w celu ochrony przed rozwojem bakterii. Estetyczne rozwiązanie Połączenie pompy ciepła arotherm z systemem ogrzewania/chłodzenia płaszczyznowego zapewnia wysoki komfort, swobodę aranżacji wnętrz i brak widocznych elementów systemu w pomieszczeniach. Czytelna informacja na temat zużycia energii Zintegrowany licznik uzysku ciepła i zużycia energii elektrycznej pozwala na łatwą kontrolę instalacji i ocenę efektywności systemu. Elastyczne rozwiązanie W zależności od potrzeb instalację grzewczą (chłodzącą) możemy napełnić wodą, wodnym roztworem glikolu lub zastosować moduł wymiennika ciepła (glikol/woda), który oddzieli zewnętrzny obieg pompy ciepła od instalacji wewnętrznej. Wygodny dostęp do wykonania konserwacji Modułowa budowa urządzenia zapewnia bardzo dobry dostęp do poszczególnych podzespołów co zdecydowanie ułatwia wykonanie konserwacji. Wysoki poziom bezpieczeństwa Specjalnie zaprojektowana obudowa pompy ciepła chroni przed dostępem dzieci do elementów wewnętrznych urządzenia. Wieloletnia żywotność i wysoka efektywność Wymiennik pompy ciepła odbierający energię z powietrza został pokryty specjalnym lakierem co zapewnia długą żywotność i zwiększa efektywność pracy urządzenia. Redukcja hałasu System pompy ciepła jest wyposażony w funkcję automatycznej redukcji emisji hałasu. Pozwala ona zaprogramować godziny, w których pompa ciepła pracuje z obniżoną prędkością. 2 3

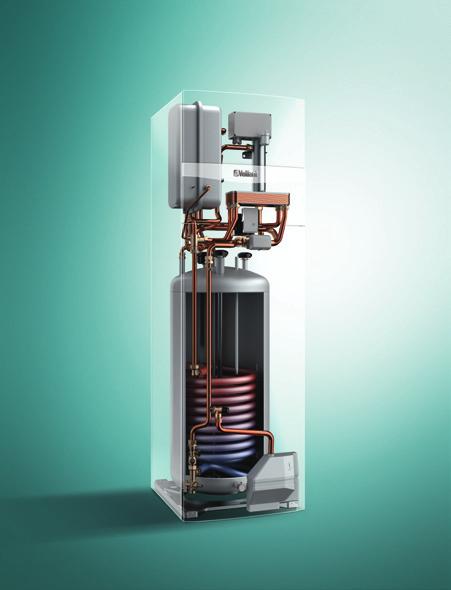

4 Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana we wbudowanym pojemnościowym podgrzewaczu wody przystosowanym do współpracy z pompą ciepła. unitower w skrócie: Zintegrowany i kompaktowy Moduł unitower składa się z wbudowanego zasobnika ciepłej wody, grzałki elektrycznej, naczynia wzbiorczego i zaworu przełączającego. Dzięki takiemu rozwiązaniu wszystkie elementy hydrauliczne systemu zamknięte są w jednej kompaktowej obudowie. Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji modułowej straty postojowe zasobników są bardzo niskie i wynoszą około 1,91 kwh/dobę. Oznacza to, że w przypadku braku poboru wody dobowy koszt utrzymywania wysokiej temperatury zasobnika wynosi zaledwie kilkadziesiąt groszy. Wysoki komfort i optymalizacja pracy instalacji Duża pojemność zapewnia wysoki komfort ciepłej wody, a także redukcję ilości załączeń pompy ciepła, a więc i dłuższą żywotność systemu. Korzystając z taryfy dwuczłonowej można również zredukować koszty eksploatacji podgrzewając wodę w godzinach obowiązywania niższej ceny energii elektrycznej. Wygodny transport i montaż Koncepcja modułowej budowy urządzenia pozwala w razie potrzeby w krótkim czasie rozdzielić podgrzewacz zasobnikowy od części hydraulicznej. Demontaż i montaż urządzenia może wykonać jedna osoba. Redukcja wymaganych prac montażowych Montaż podgrzewacza ułatwia również prefabrykowana konsola podłączeniowa zawierająca grupę bezpieczeństwa zasobnika, zawór bezpieczeństwa, komplet złączek, zawór do napełniania i odpowietrznik. Elastyczne rozwiązanie unitower jest również dostępny z preinstalowanym modułem wymiennika ciepła glikol/woda (dla pomp ciepła arotherm 8 kw). Wysoki komfort Dla uzyskania wysokiego komfortu zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 10 bar, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją gwarantuje natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie wbudowanej anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu sterownika multimatic 700 lub za pomocą aplikacji multimatic APP.

5 Pracą poszczególnych urządzeń zarządza sterownik multimatic 700. multimatic 700 multimatic 700 w skrócie: Przyjazna obsługa Obsługi całego systemu dokonuje się za pomocą intuicyjnego sterownika multimatic 700. Pozwala on wprowadzić wymagane wartości parametrów zarówno dla trybu ogrzewania, przygotowania i cyrkulacji ciepłej wody, a także chłodzenia pomieszczeń jak i wentylacji. Uniwersalne zastosowanie Oprogramowanie sterownika multimatic pozwala na zarządzanie instalacją zawierającą nawet kilka urządzeń, w tym, np. pompę ciepła, kocioł gazowy lub olejowy, kolektory słoneczne czy centralę wentylacyjną. W razie potrzeby nawet po wykonaniu instalacji można dokonać jej rozbudowy. Komfort i długa żywotność pompy ciepła Dzięki ciągłej adaptacji temperatury pracy systemu do aktualnych strat ciepła budynku systemowy sterownik pogodowy multimatic 700 zapewnia zarówno kontrolę nad temperaturą wewnętrzną jak i długą żywotność pompy ciepła. Szerokie możliwości W zależności od potrzeb sterownik może zarządzać jednym, dwoma lub nawet trzema obiegami grzewczymi/chłodzącymi. W tym celu wystarczy wybrać odpowiedni moduł do podłączenia pomp obiegowych i pozostałego osprzętu. Prosty montaż Sterownik łączymy z poszczególnymi elementami systemu za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje możliwość pomyłki i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy pompą ciepła a sterownikiem. Pozwala to na płynną regulację pracy urządzenia i dostosowanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Niewielkie gabaryty Sterownik i ewentualne moduły rozszerzające zajmują niewiele miejsca. Dzięki temu oszczędzamy przestrzeń pomieszczenia technicznego. Dodatkowo w razie potrzeby możemy oddalić moduł od sterownika, by np. podłączyć do niego pompy obiegowe czy zawory mieszające znajdujące się w innym pomieszczeniu. Swobodny wybór miejsca instalacji Sposób pracy sterownika multimatic 700 pozwala na swobodny wybór jego lokalizacji. Można go umieścić w pomieszczeniu technicznym lub w jednym z pokoi. Bezpieczeństwo i komfort użytkowania Sterownik posiada wbudowany czujnik wilgotności, dzięki czemu stale wylicza tzw. punkt rosy i kontroluje by w trybie chłodzenia nie doszło do wykraplania się wilgoci na powierzchni podłogi czy ścian. Możliwość zdalnej obsługi instalacji Korzystając z modułu komunikacji internetowej VR 900 i bezpłatnej aplikacji multimatic APP użytkownik może obsługiwać instalację zdalnie za pomocą urządzeń z systemem Apple ios lub Android. Zdalny nadzór/opieka serwisowa Użytkownik może również skorzystać ze zdalnego nadzoru serwisowego nad instalacją upoważniając serwisanta do dostępu do systemu profidialog. 4 5

6 Korzystając z możliwości sterownika systemowego multimatic w budynku możemy zarządzać również centralą wentylacyjną recovair. recovair w skrócie: Kompletny system System wentylacji pomieszczeń recovair można łączyć bez problemu z urządzeniami grzewczymi marki Vaillant. Wszystkimi urządzeniami w systemie zarządza jeden intuicyjny sterownik multimatic 700. Zdrowie i komfort użytkowania Wbudowany filtr klasy F7 zapewnia skuteczną ochronę przed zanieczyszczeniami oraz pyłkami mogącymi powodować alergię. Wygodną obsługę zapewnia przy tym system kontroli stanu filtrów. Dzięki temu w odpowiednim momencie możemy dokonać ich wymiany. Zdrowie i maksymalna redukcja zużycia energii System można wyposażyć w czujniki poziomu dwutlenku węgla w pomieszczeniach. Dzięki temu sterownik automatycznie dostosuje przepływ powietrza do potrzeb. W ten sposób uzyskamy komfort podczas przebywania i redukcję zużycia energii, gdy jesteśmy poza domem. Oszczędność energii cieplnej Poprzez zastosowanie wentylacji mechanicznej recovair ogólne straty ciepła budynku mogą ulec zmniejszeniu nawet o 20% w stosunku do wentylacji grawitacyjnej. i elektrycznej Centrala jest wyposażona w wentylatory o wysokiej sprawności co zapewnia niskie zużycie energii elektrycznej. Wysoka sprawność Centrala wentylacyjna wyposażona jest w krzyżowy, przeciwprądowy wymiennik ciepła wykonany z polistyrolu, o wysokim współczynniku sprawności wg DIBt, < 87%. Elastyczne dopasowanie W zależności od wymagań można skorzystać z centrali z tradycyjnym lub entalpicznym wymiennikiem ciepła. System Aqua Care w centrali w wymiennikiem entalpicznym podnosi wilgotność powietrza nawiewanego do pomieszczeń w sezonie grzewczym. Redukcja zużycia energii i komfort również latem W okresie letnim wbudowany by-pass pozwala na bezpośredni napływ chłodnego powietrza nocą i schładzanie gorącego powietrza w wymienniku ciepła w ciągu dnia. Estetyczna i przemyślana konstrukcja Kompaktowa i przemyślana konstrukcja umożliwia bardzo dobry dostęp do poszczególnych podzespołów co zdecydowanie ułatwia wykonanie konserwacji. Jeszcze większa efektywność Opcjonalnie możliwość zastosowania entalpicznego wymiennika ciepła. Poprzez dodatkowy odzysk ciepła z wilgoci oszczędności w zużyciu energii są jeszcze większe. Możliwość zdalnej obsługi instalacji Korzystając z modułu komunikacji internetowej VR 900 i bezpłatnej aplikacji multimatic APP użytkownik może obsługiwać instalację zdalnie za pomocą urządzeń z systemem Apple ios lub Android. Zdalny nadzór/opieka serwisowa Użytkownik może również skorzystać ze zdalnego nadzoru serwisowego nad instalacją upoważniając serwisanta do dostępu do systemu profidialog.

7 Schemat instalacji: Schemat 1. Napełnienie instalacji wodą lub płynem niezamarzającym, zasilanie bezpośrednie. Legenda: 2 pompa ciepła arotherm VWL 5e moduł hydrauliczny unitower VIH QW (z wbudowanym zasobnikiem 190 l) 8c grupa bezpieczeństwa 12 sterownik multimatic m czujnik temperatury zewnętrznej 6 7

8 Schemat 2. Wariant z wymiennikiem ciepła rozdzielenie instalacji za pomocą modułu wymiennika ciepła glikol /woda. Zasilanie bezpośrednie. Legenda: 2 pompa ciepła arotherm VWL 5e moduł hydrauliczny unitower VIH QW (z wbudowanym zasobnikiem 190 l) 8c grupa bezpieczeństwa 10g moduł wymiennika ciepła 12 sterownik multimatic m czujnik temperatury zewnętrznej
