1 PORTAL otwiera przestrzeń 3 Wysokiej klasy systemy okuciowe do konstrukcji przesuwnych. Window systems Door systems Comfort systems

2 2 Tworzymy przestrzeń do życia.

3 PORTAL dalekosiężne rozwiązania. Trzy wymiary i cztery ściany nadają kształt przestrzeni. Nie tworzą jednak przestrzeni życiowej. Jest to bowiem dynamiczna struktura, składająca się z wielu czynników i spełniająca liczne funkcje: bezpieczeństwa, komfortu, zdrowia, estetyki, trwałości, wydajności energetycznej i innych, pośrodku, których zawsze znajduje się człowiek. W skrócie: chcąc myśleć o przestrzeni jako o systemie, nie możemy wyodrębniać z niego poszczególnych elementów takich jak np. okucia do okien. Jedynie patrząc całościowo możemy stworzyć przestrzeń, w której ludzie poczują się komfortowo. W SIEENIA już od dawna staramy się myśleć w kategoriach systemowych, dzięki czemu możemy już dziś zaproponować Państwu komfortowe rozwiązania nie tylko do okien i drzwi. Systemy przesuwne ze zintegrowanym mechanizmem napędowym oraz możliwość sterowania nimi za pomocą aplikacji to tylko dwa przykłady przyszłościowych rozwiązań, które budują komfortową przestrzeń mieszkalną. O komforcie użytkowania przestrzeni decyduje bowiem całościowe podejście do zagadnienia, a nie suma poszczególnych rozwiązań. Możliwość sprostania wymaganiom i potrzebom oraz próba przeobrażenia ich w innowacyjne i atrakcyjne rozwiązania jest siłą, która nas napędza. Przykładem jest nasz system okuciowy PORTAL. PORTAL oznacza lekkość zarówno wizualną jak i w zakresie obsługi skrzydeł przesuwnych o wadze do 400 kg. Nasz system łączy w sobie szerokie możliwości aranżacyjne, komfort, bezpieczeństwo oraz brak barier. Dotyczy to również obróbki, montażu i logistyki, gdzie okucia PORTAL pozwalają oszczędzać czas i minimalizować koszty w procesie produkcyjnym. 3

4 Szersze otwieranie więcej wariantów. Otwierane na szerokość 12 m systemy przesuwne z okuciami PORTAL sprawiają, że wnętrza stają się jaśniejsze i piękniejsze. Wystarczy prosty ruch klamką, aby zatrzeć granice pomiędzy wnętrzem, a tym co na zewnątrz. Dzięki możliwości stosowania dużych powierzchni szklanych, w systemach PORTAL ściany nieomal rozpływają się w powietrzu, a dzięki dopracowanym konstrukcyjnie mechanizmom, są niezwykle komfortowe w obsłudze. Liczne schematy otwierania umożliwiają dobranie odpowiedniej konfiguracji do potrzeb każdego wnętrza. SYSTEM OKUĆ PODNOSZONO-PRZESUWNYCH PORTAL HS SYSTEM OKUĆ PRZESUWNYCH ECO SLIDE PORTAL ES 4

5 SYSTEM OKUĆ SYSTEM OKUĆ SYSTEM OKUĆ SYSTEM OKUĆ PRZESUWNYCH UCHYLNO-PRZESUWNYCH SKŁADANO-PRZESUWNYCH PRZESUWNYCH PORTAL PS i PORTAL PSK PLUS PORTAL FS PLUS PORTAL CS 5

6 PODNOSZONO-PRZESUWNE PORTAL HS A ES D A D A A A D D MAX DMM max mm max mm max mm PS/PSK max mm A D D D max mm max mm max mm max mm max mm max mm max mm max mm max mm H 2 3 H max mm max mm 2 MAX MM max mm max mm max mm 2 max mm mm max mm PS/PSKmax mm 2 3 H H max mm max mm 3 H E max mm H E max mm max mm max mm max mm max mm max mm max mm max mm E mm mm PS/PSKmax mm C C F F C F C F C F F F max max max max max max PRZESUWNE ECO SLIDE PORTAL ES L MAX MM A L L PS/PSK A H E E H E max mm E max mm A E max mm max mm max mm max mm max mm max mm max mm max mm PRZESUWNE PORTAL PSi A ES L L K MAX MM LA L max mm max mm max mm max mm max mm max mm max mm max mm MAX MM A C UCHYLNO-PRZESUWNE PORTAL PSK PLUS FS FS FS FS MAX MM A FS A C K MAX MM K C PRZESUWNE PORTAL CS A MAX MM A C K SKŁADANO-PRZESUWNE PORTAL FS PLUS 220 K MAX MM 220 K MAX MM MAX MM

7 PS/PSK C C PS/PSK C C F A F F PS/PSK F K PS/PSK max mm MAX MM max mm max mm max mm max mm max mm max mm L L MAX MM max mm max mm PS/PSK A C max mm max mm A K K MAX MM A C C A C MAX MM K C AK K C C MAX MM Lepiej mieć wybór: przegląd dostępnych rodzajów okuć. K K C K K K MAX MM MAX MM MAX MM MAX MM

8 8 Nie tak łatwo przesunąć na bok 400 kg Czy aby na pewno?

9 PORTAL HS. System okuć podnoszono-przesuwnych. Dzięki wieloletnim pracom rozwojowym technika okuć podnoszono-przesuwnych SIEENIA osiągnęła poziom, który zapewnia bezpieczne, komfortowe i lekkie przesuwanie konstrukcji o ciężarze skrzydeł nawet do 400 kg. Szklana ściana może mieć całkowitą szerokość równą 19 m i otwierać się na przestrzeni 12 m - niezależnie od rodzaju profilu. Szeroki wybór dostępnych kształtów i kolorów klamek: biały, kremowy, brązowy, jasnobrązowy, srebrny, tytanowy, inox lub czarny pozwala idealnie dopasować się do potrzeb użytkowników. Dodatkowo istnieje możliwość lakierowania klamek na dowolnie wybrany kolor. > KONSTRUKCJE PRZESUWNE Z OKUCIAMI PORTAL, OTWIERANE NA SZEROKOŚĆ 12 M, SPRAWIAJĄ, ŻE WNĘTRZA STAJĄ SIĘ JAŚNIEJSZE I PIĘKNIEJSZE. 9

10 Wózki jezdne z regulacją wysokości Wózki jezdne z regulacją wysokości umożliwiają większe o ok. 3 mm przesunięcie tylnego skrzydła. Pozwala to na łatwą i szybką regulację skrzydła podczas montażu. Wózki jezdne HS 400 COMPACT 8 ROLEK Z ŁOŻYSKAMI WAHADŁOWYMI NOWOŚĆ lżejsze przesuwanie dzięki optymalnemu rozkładowi obciążeń na 8 rolek krótszy czas okuwania konstrukcji o wadze 300 kg 400 kg gdyż nie ma potrzeby łączenia dodatkowych wózków możliwość stosowania węższych profi li więcej świata dzięki dużym przeszkleniom wyższe wartości współczynnika U dzięki wąskimi profilom i większej powierzchni szklenia Zasuwnica hakowa NOWOŚĆ funkcja blokady haków zapewnia zwiększenie docisku, szczelności oraz podniesienie stopnia ochrony antywłamaniowej właściwości antywłamaniowe klasy RC2 w standardzie dostępne dornmasy 27,5 i 37,5 mm możliwość zastosowania przy dowolnym schemacie otwierania zaczep rolkowy w połączeniu z hakiem zapewniają wyjątkowo łatwą obsługę ukryta regulacja docisku i miejsc mocowania elementów ramowych możliwa funkcja mikrowentylacji 10

11 Amortyzacja SOFT CLOSE NOWOŚĆ amortyzacja SOFT CLOSE to unikalne rozwiązanie, które wyhamowuje ruch skrzydła w końcowej fazie zamykania, a następnie łagodnie wprowadza je w ramę zmniejszone ryzyko przytrzaśnięcia opcjonalnie może być stosowana także w kierunku otwierania łatwy montaż wyjątkowo lekka i intuicyjna obsługa bezobsługowe rozwiązanie Prowadnica SOFT CLOSE szyna górna z prowadzeniem rolkowym zlicowana z profilem ramy zapewnia maksymalną lekkość przesuwania łatwe zakładanie skrzydeł wyjątkowy komfort obsługi stosuje się w połączeniu z amortyzacją SOFT CLOSE NOWOŚĆ Szyna uszczelniająca C28/48 NOWOŚĆ wielokomorowa szyna uszczelniająca z PCV zakres tolerancji skrzydła wynosi +/- 3mm w obu kierunkach możliwe stosowanie wraz z uszczelką szczotkową lub bez system komór z PCV zapewnia bardzo dobrą izolację termiczną bez osadzania się kondensatu szczelne zabezpieczenie przed wiatrem i deszczem przygotowane otwory montażowe prosty montaż bezpieczeństwo antywłamaniowe klasy RC2 niewidoczne mocowanie wkrętów 11

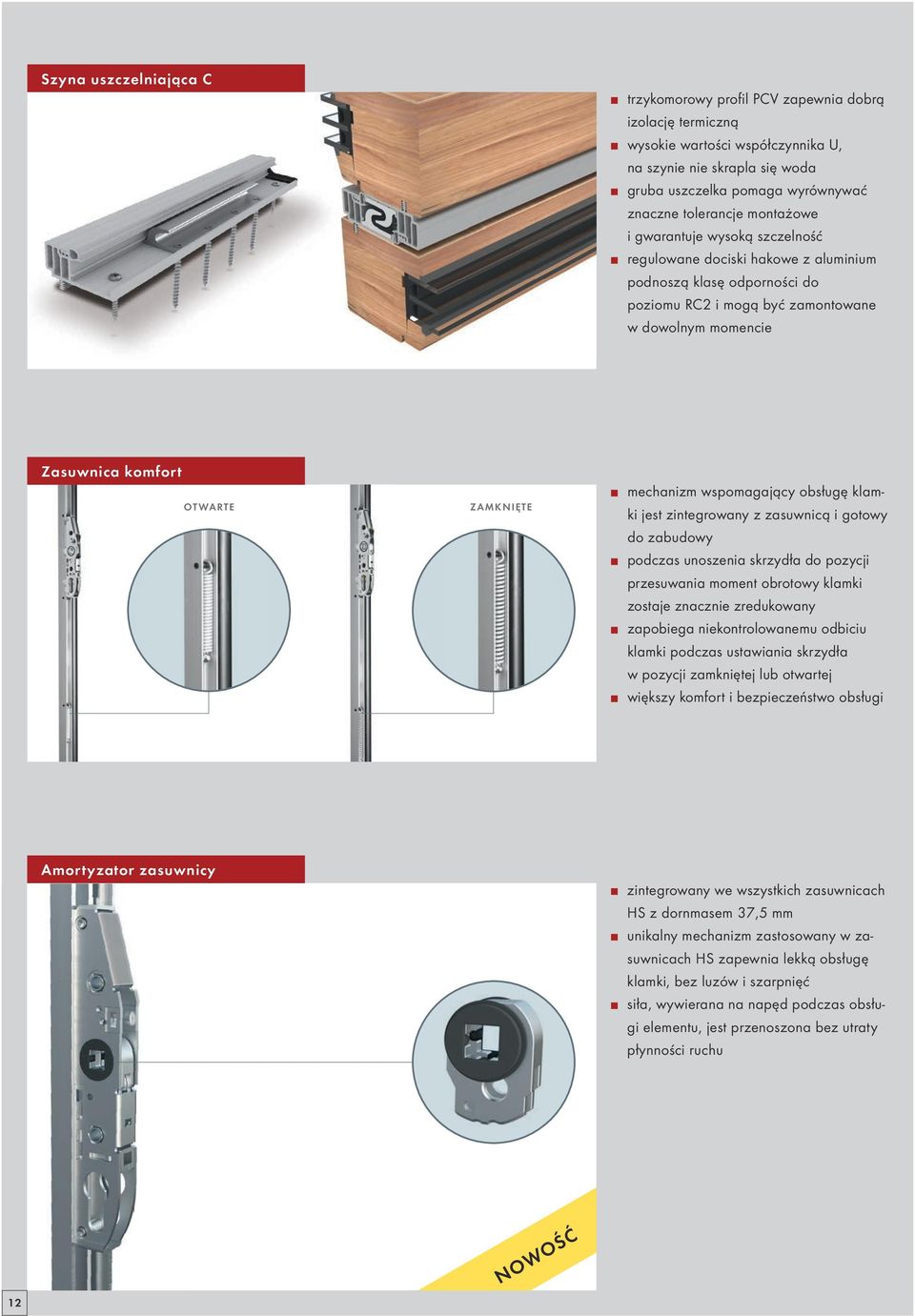

12 Szyna uszczelniająca C trzykomorowy profil PCV zapewnia dobrą izolację termiczną wysokie wartości współczynnika U, na szynie nie skrapla się woda gruba uszczelka pomaga wyrównywać znaczne tolerancje montażowe i gwarantuje wysoką szczelność regulowane dociski hakowe z aluminium podnoszą klasę odporności do poziomu RC2 i mogą być zamontowane w dowolnym momencie Zasuwnica komfort OTWARTE ZAMKNIĘTE mechanizm wspomagający obsługę klamki jest zintegrowany z zasuwnicą i gotowy do zabudowy podczas unoszenia skrzydła do pozycji przesuwania moment obrotowy klamki zostaje znacznie zredukowany zapobiega niekontrolowanemu odbiciu klamki podczas ustawiania skrzydła w pozycji zamkniętej lub otwartej większy komfort i bezpieczeństwo obsługi Amortyzator zasuwnicy zintegrowany we wszystkich zasuwnicach HS z dornmasem 37,5 mm unikalny mechanizm zastosowany w zasuwnicach HS zapewnia lekką obsługę klamki, bez luzów i szarpnięć siła, wywierana na napęd podczas obsługi elementu, jest przenoszona bez utraty płynności ruchu NOWOŚĆ 12

13 Klamki i osłony Szeroki wybór kolorów i kształtów klamek zapewnia idealne dopasowanie do potrzeb użytkowników. Oprócz wersji standardowej mamy do wyboru m.in. klamkę z wkładką BIAŁY KREMOWY BRĄZOWY JASNOBRĄZOWY bębenkową, klamkę dwustronną lub płaską zmienna długość trzpienia oznacza, że klamki mogą być zastosowane STANDARDOWA do skrzydeł o grubości mm SREBRNY TITAN JASNY F9 CZARNY Z WKŁADKĄ BĘBENKOWĄ OD STR. ZEWN. I WEW. dzięki możliwości lakierowania na dowolny kolor możemy zrealizować nawet najbardziej nietypowe życzenia Mikrowentylacja Okucie PORTAL HS jest standardowo wyposażone w funkcję mikrowentylacji, dzięki temu w dowolnym momencie możemy przy pomocy klamki rozszczelnić okno i zapewnić optymalną wymianę powietrza mikrowentylacja dostępna już w wersji standardowej łatwa w obsłudze zapewnia skuteczną wentylację na poziomie do 265 m 3 /h zdrowy klimat w pomieszczeniach Ochrona przed włamaniem wysokie bezpieczeństwo już w wersji podstawowej stopnień odporności na włamanie do klasy RC2, zgodnie z EN możliwość zintegrowania z elektronicznymi systemami kontroli już przy standardowej wersji okucia 13

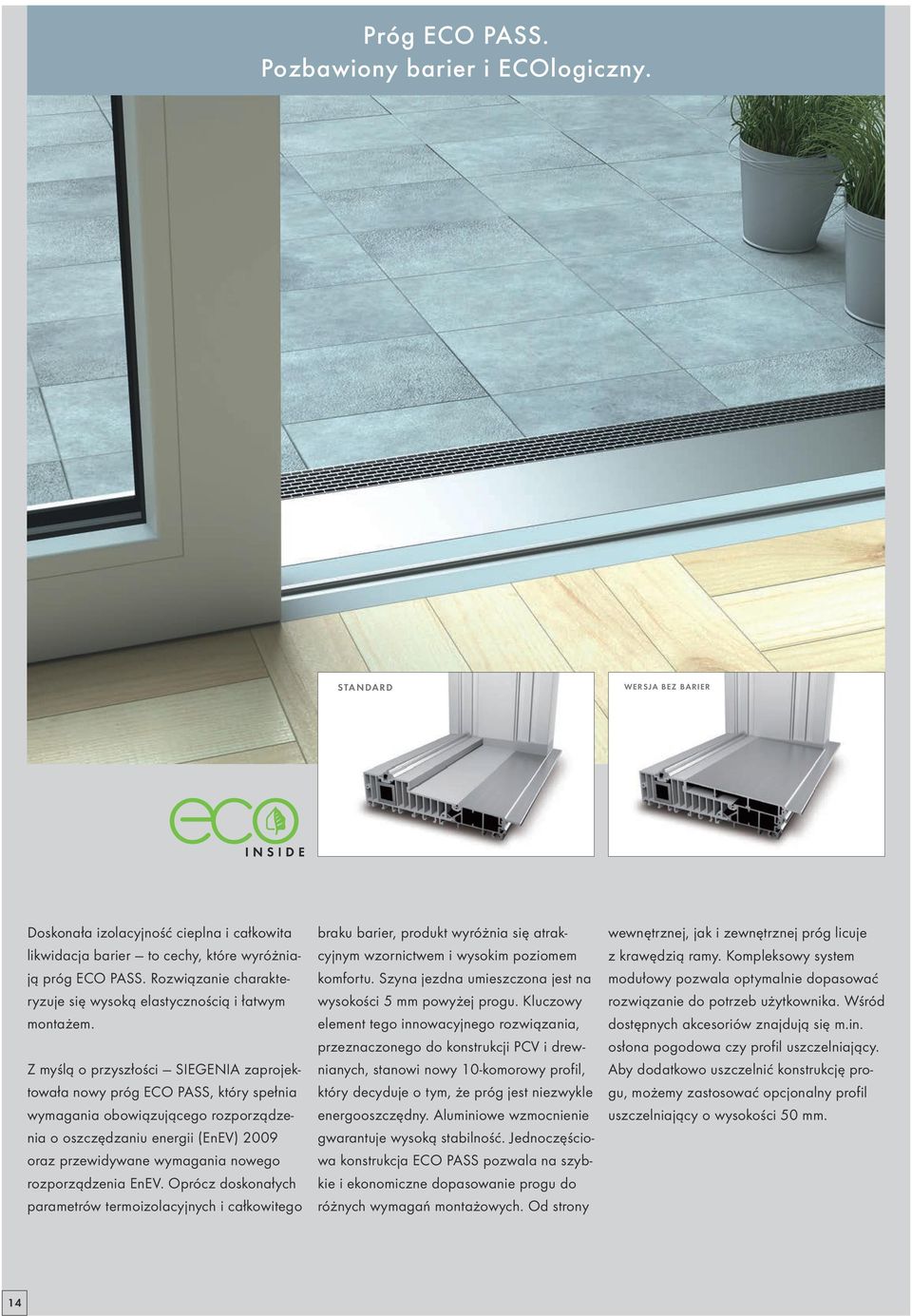

14 Próg ECO PASS. Pozbawiony barier i ECOlogiczny. STANDARD WERSJA BEZ BARIER Doskonała izolacyjność cieplna i całkowita likwidacja barier to cechy, które wyróżniają próg ECO PASS. Rozwiązanie charakteryzuje się wysoką elastycznością i łatwym montażem. Z myślą o przyszłości SIEENIA zaprojektowała nowy próg ECO PASS, który spełnia wymagania obowiązującego rozporządzenia o oszczędzaniu energii (EnEV) 2009 oraz przewidywane wymagania nowego rozporządzenia EnEV. Oprócz doskonałych parametrów termoizolacyjnych i całkowitego braku barier, produkt wyróżnia się atrakcyjnym wzornictwem i wysokim poziomem komfortu. Szyna jezdna umieszczona jest na wysokości 5 mm powyżej progu. Kluczowy element tego innowacyjnego rozwiązania, przeznaczonego do konstrukcji PCV i drewnianych, stanowi nowy 10-komorowy profil, który decyduje o tym, że próg jest niezwykle energooszczędny. Aluminiowe wzmocnienie gwarantuje wysoką stabilność. Jednoczęściowa konstrukcja ECO PASS pozwala na szybkie i ekonomiczne dopasowanie progu do różnych wymagań montażowych. Od strony wewnętrznej, jak i zewnętrznej próg licuje z krawędzią ramy. Kompleksowy system modułowy pozwala optymalnie dopasować rozwiązanie do potrzeb użytkownika. Wśród dostępnych akcesoriów znajdują się m.in. osłona pogodowa czy profil uszczelniający. Aby dodatkowo uszczelnić konstrukcję progu, możemy zastosować opcjonalny profil uszczelniający o wysokości 50 mm. 14

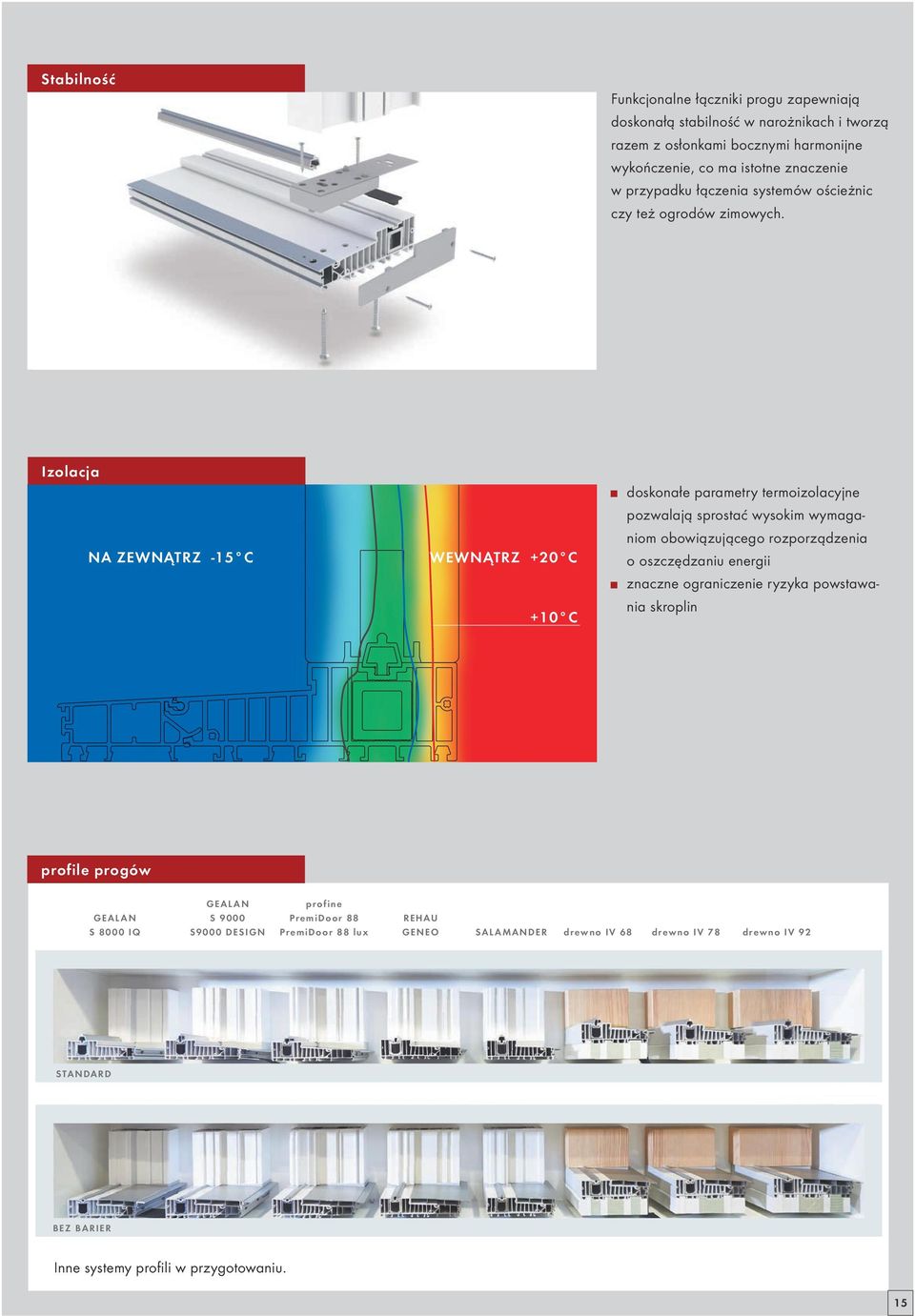

15 Stabilność Funkcjonalne łączniki progu zapewniają doskonałą stabilność w narożnikach i tworzą razem z osłonkami bocznymi harmonijne wykończenie, co ma istotne znaczenie w przypadku łączenia systemów ościeżnic czy też ogrodów zimowych. Izolacja NA ZEWNĄTRZ -15 C WEWNĄTRZ +20 C +10 C doskonałe parametry termoizolacyjne pozwalają sprostać wysokim wymaganiom obowiązującego rozporządzenia o oszczędzaniu energii znaczne ograniczenie ryzyka powstawania skroplin profile progów EALAN S 8000 IQ EALAN S 9000 S9000 DESIN profine PremiDoor 88 PremiDoor 88 lux REHAU ENEO SALAMANDER drewno IV 68 drewno IV 78 drewno IV 92 STANDARD BEZ BARIER Inne systemy profili w przygotowaniu. 15

16 Próg ECO PASS SKY. Stylowy wygląd - całkowity brak barier. NOWOŚĆ aulhofer Foto Luttenberger ECO PASS SKY ECO PASS SKY PLUS Innowacyjny próg ECO PASS SKY dostępny jest w odpowiednich wariantach zarówno do systemów drewnianych jak i drewnianoaluminiowych, umożliwiając szklenie bezpośrednio na progu. Specjalna konstrukcja systemu SKY PLUS pozwala na umieszczenie szyby już na wysokości podłogi. Dzięki temu wnętrza są bardziej słoneczne i sprawiają wrażenie przestronniejszych. Całkowite wyeliminowanie wszelkich barier wysokość progu to zaledwie 5 mm daje architektom i planistom niezwykłą swobodę aranżacyjną. Zadbaliśmy również o wygodę podczas produkcji oferując możliwość szklenia zarówno od wewnętrznej jak i zewnętrznej strony progu. 16

17 Okna drewniane HS - nowa generacja STANDARD ECO PASS SKY SZKLENIE NA PROU ECO PASS SKY PLUS SZKLENIE NA PROU całkowity brak barier (5 mm) więcej światła słonecznego dzięki większym przeszkleniom optymalne uszczelnienie przy pomocy opcjonalnego profilu uszczelniającego 50 mm możliwość szklenia zarówno do wewnątrz jak i od zewnątrz mniejsze zużycie profili próg dostępny w pakiecie COMFORT UNIT System profili PremiDoor 88 STANDARD LUX próg ECO PASS jako rozwiązanie bez barier do systemu profine PremiDoor 88 do profili PCV szklenie bezpośrednio na progu więcej światła słonecznego dzięki większym przeszkleniom długość do 10 m próg dostępny w pakiecie COMFORT UNIT rozwiązanie certyfikowane przez profine, próg z oznakowaniem CE System profili EALAN S 9000 STANDARD DESIN próg ECO PASS jako rozwiązanie bez barier do nowego systemu EALAN S 9000 do profili PCV szklenie bezpośrednio na progu więcej światła słonecznego dzięki większym przeszkleniom długość do 10 m próg dostępny w pakiecie COMFORT UNIT 17

18 COMFORT UNIT nowy, docięty i złożony pod wymiar próg HS W oparciu o nowy próg ECO PASS wprowadziliśmy, oprócz dostępnych w sprzedaży do tej pory standardowych długości i pojedynczo zamawianych elementów okucia HS - dodatkowy całościowy pakiet COMFORT UNIT. Największą zaletą rozwiązania z punktu widzenia producentów systemów HS jest przerzucenie prac związanych z obsługą na SIEENIA. Każde zamówienie począwszy od wózków jezdnych, poprzez szynę prowadzącą, skończywszy na progu jest indywidualnie kompletowane i dostarczane w przeciągu zaledwie 5 8 dni roboczych. Wszystkie elementy są docięte na wymiar z dokładnością co do milimetra, nawiercone i w przypadku gdy jest taka możliwość zmontowane, co skraca czas instalacji i wpływa na obniżenie kosztów produkcyjnych. Więcej informacji na stronie: Formularz zamówienia Korzystając z interaktywnego formularza należy wskazać wymagane informacje dotyczące zamawianych elementów: rodzaj profi lu (PVC, drewno lub ALU) schemat: A lub C kierunek otwierania konstrukcji HS zewnętrzna wysokość oraz szerokość ramy szerokość skrzydła biernego ciężar skrzydła wersja dodatki rodzaj oraz kolor klamki adres dostawy odbiorca/inwestor zamawiana ilość zestawów 18

19 Dostawa W przeciągu 5-8 dni roboczych dostarczymy do Państwa pełny pakiet z następującą zawartością: złożony oraz nawiercony próg ECO PASS z łącznikiem progu, elementami środkowymi, profi lem uzupełniającym, wyrównaniem pod skrzydło stałe, kompletem uszczelnień i zamontowaną szyną jezdną docięte na wymiar szyna jezdna i prowadząca oraz listwa łącząca wszystkie kompaktowe elementy takie jak: wózki, zasuwnice, klamki, itp. w rozwiązaniu bez barier : zamontowany profi l uzupełniający i łączący z nawierconymi otworami odwodniającymi okap progowy oraz profi l uszczelniający Zalety pakietu COMFORT UNIT pozwala na optymalizację procesów produkcyjnych oszczędzając w ten sposób czas i pieniądze: nie tracimy cennego czasu na poszukiwana elementów i ich montaż żadnego magazynowania i zarządzania gospodarką magazynową brak ryzyka związanego ze zmianą elementów, zabrudzeniem, uszkodzeniem redukcja stanów magazynowych oszczędność kosztów związanych z obróbką brak ryzyka związanego z błędami na produkcji jak np. nieprecyzyjne docięcie, nawiercenie itd. brak odpadów szybka realizacja dzięki odpowiednio oznaczonej instrukcji montażu 19

20 20 2 To jest kombinacja!

21 ECO SLIDE. System okuć przesuwnych. Nowy system okuciowy ECO SLIDE od SIEENIA wyróżnia się nowatorskim rozwiązaniem w zakresie uszczelnienia. Całkowicie nowa linia produktowa w grupie PORTAL łączy w sobie łatwą obsługę systemów podnoszono-przesuwnych HS z wysokim stopniem szczelności konstrukcji uchylno- -przesuwnych PSK. Oprócz ciągłego uszczelnienia i specjalnych wózków jezdnych okucie zostało wyposażone w innowacyjny system prowadzący i ryglujący. W każdym z czterech narożników znajdują się elementy ryglujące, które wprowadzają skrzydło w pozycję zamknięcia. W momencie ruchu klamką, siła niezbędna do dociągnięcia skrzydła przekazywana jest od klamki, za pośrednictwem zasuwnicy, do dwóch haków ryglujących, które dociągają skrzydło o 15 mm. Odbojniki wykonane z elastycznego tworzywa tłumią odgłosy pracy okucia. Rowek okuciowy wymagany pod montaż zasuwnicy ma szerokość 16 mm i jest zgodny ze standardem stosowanym w typowych profi lach. wysoka szczelność wynikająca z zastosowania ciągłego uszczelnienia wymagany jest nowy system profi li seryjnie z funkcją mikrowentylacji wygodna obsługa dostępny także z niskim progiem jako rozwiązanie bez barier możliwość stosowania przy wąskich profi - lach skrzydeł proste i szybkie okuwanie brak potrzeby konserwacji okuć Więcej informacji na stronie: > POŁĄCZENIE CIĄŁEO USZCZELNIENIA, SPECJALNYCH WÓZKÓW JEZDNYCH ORAZ INNOWACYJNYCH ELEMENTÓW PROWADZĄ- CYCH I RYLUJĄCYCH ZAPEWNIA ŁATWĄ OBSŁUĘ I WYSOKI POZIOM SZCZELNOŚCI. 21

22 Wózki jezdne PRZYKRĘCANE W ROWKU OKUCIOWYM PRZYKRĘCANE PO BOKACH ruch w przedziale 9 mm w obie strony dwa warianty przykręcania: w rowku okuciowym lub po bokach maksymalny udźwig wynosi do 150 kg dla 2 wózków oraz 150 kg 250 kg dla 4 wózków nie wymagają częstej konserwacji istnieje możliwość zablokowania wózków w pozycji montażowej konstrukcja wózków umożliwia montaż uszczelek szczotkowych Elementy prowadzące i zamykające elementy prowadzące i ryglujące w każdym narożniku skrzydła wysoka szczelność w pozycji zamkniętej zintegrowana regulacja wysokości zapewnia optymalne ustawienie podczas montażu elementy ramowe z rolkami zapewniają lekką obsługę dwa haki ryglujące podczas ruchu klamką dociągają skrzydło o 15 mm odbojniki z elastycznego tworzywa redukują odgłosy pracy elementów. haki wykonane są z wytrzymałego stopu i mają opływowy, zaokrąglony kształt elementy ryglujące wyposażone są w rolki, które zapewniają łatwe zamykanie skrzydeł i są odporne na zużycie 22

23 amortyzacja SOFT CLOSE NOWOŚĆ amortyzacja SOFT CLOSE to unikalne rozwiązanie, które wyhamowuje ruch skrzydła w końcowej fazie zamykania, a następnie łagodnie wprowadza je w ramę zmniejszone ryzyko przytrzaśnięcia opcjonalnie może być stosowana także w kierunku otwierania łatwy montaż wyjątkowo lekka i intuicyjna obsługa bezobsługowe rozwiązanie mikrowentylacja Okucie ECO SLIDE jest standardowo wyposażone w funkcję mikrowentylacji, dzięki temu w dowolnym momencie możemy przy pomocy klamki rozszczelnić okno i zapewnić optymalną wymianę powietrza. mikrowentylacja dostępna już w wersji standardowej łatwa w obsłudze zapewnia skuteczną wentylację gwarantuje zdrowy klimat we wnętrzu klamka PRZESUWANIE Szeroka paleta kolorystyczna klamek oferowana przez SIEENIA daje możliwość dopasowania wyglądu okien do wystroju każdego wnętrza. długość klamki 160 mm trzpień czworokątny 7 mm MIKROWENTYLACJA ZAMYKANIE 23

24 Rozwiązania na plus: wyższy komfort obsługi, różnorodność i bezpieczeństwo.

25 PSK PLUS. System okuć uchylno-przesuwnych. PSK 100 PLUS. Dzięki znacznej redukcji liczby komponentów PSK 100 PLUS do skrzydeł o wadze do 100 kg, łączy w sobie korzyści w zakresie logistyki, magazynowania i obsługi. PSK 130 PLUS. Okucie przeznaczone do średniej wielkości skrzydeł, elastycznie dopasowuje się do wymogów rynku, zachowując wszystkie zalety rodziny PSK PLUS. PSK 160 PLUS. Dedykowane specjalnie do obsługi większych skrzydeł o wadze do 160 kg. Aby w PSK 100 PLUS, 130 PLUS i 160 PLUS ustawić skrzydło w pozycji uchyłu, wystarczy obrót klamki o 90. Dalszy obrót pozwala przesunąć skrzydło na bok. PSK 200-Z PLUS. Przeznaczone specjalnie do dużych skrzydeł o wadze do 200 kg i szerokości do 2000 mm, z drewna, PCV lub aluminium. Jeszcze łatwiejsza obsługa dzięki funkcji wspomaganego uchyłu. Prosty obrót klamki o 90 wprowadza automatycznie skrzydło w pozycję uchyłu. Kolejny ruch klamką ustawia je w pozycji przesuwnej. Podobnie jak w przypadku całego systemu PSK duża odległość na jaką możemy odstawić skrzydło sprawia, że okucie nadaje się również do konstrukcji z szerokimi profilami. Ze względu na dużą odległość odstawiania skrzydła, okucia nadają się do bardzo szerokich profili okiennych. > RÓŻNORODNOŚĆ KOMBINACJI DZIĘKI SZEROKIEJ PALECIE DOSTĘPNYCH KLA- MEK I OSŁON UMOŻLIWIA SWOBODNĄ ARANŻACJĘ. 25

26 PSK 160 PLUS Komfort wysoki stopień bezpieczeństwa obsługi łatwe ustawianie skrzydła w odpowiedniej pozycji nawet przy wysokim stopniu ochrony antywłamaniowej do RC2 Łączniki PSK 160 PLUS Komfort nie powoduje zwiększenia czasu okuwania niewielkie dodatkowe koszty funkcja automatycznego zatrzaśnięcia pakiet części ramowych z programu PSK 200 Z PLUS 26

27 PS 160 PLUS PAF rozszczelnienie po obwodzie skrzydła zamiast uchylania lekka obsługa wysoki poziom bezpieczeństwa łatwe ustawianie skrzydła w odpowiedniej pozycji nawet przy wysokim stopniu ochrony antywłamaniowej (do RC2) do profi li z osią 13 mm podnośnik skrzydła (Inliner) blokada nieprawidłowej obsługi niewielkie koszty dodatkowe nie wpływa na wydłużenie czasu okuwania Ochrona przed włamaniem Nawet podstawowa wersja okucia PSK PLUS zapewnia wysoki poziom bezpieczeństwa i skutecznie chroni przed włamaniem. Umieszczone we wszystkich narożach grzybki antywłamaniowe zapobiegają podważeniu skrzydła. Istnieje również możliwość opcjonalnego wyposażenia skrzydła w dodatkowe grzybki oraz zaczepy ze specjalnej hartowanej stali w celu podniesienia ogólnego stopnia bezpieczeństwa. BEZPIECZEŃSTWO PODSTAWOWE MOŻLIWOŚCI ROZBUDOWY 27

28 rzybek obrotowy samodzielnie wyrównuje tolerancje luzu okuciowego i znacznie ogranicza konieczność regulacji w trakcie produkcji, montażu i użytkowania dopasowuje się automatycznie do zmiany warunków funkcjonowania np. temperatury gwarantuje zawsze optymalnie ustawiony system zamykania umożliwia płynną regulację docisku PSK 100 PLUS, PSK 130 PLUS, PSK 160 PLUS UCHYLANIE PRZESUWANIE Aby przesunąć skrzydło po prostu obracamy klamkę o 90, obrót o kolejne 90 pozwala ustawić skrzydło w pozycji uchyłu. Dzięki połączeniu elementów systemu PSK z okuciami obwiedniowymi SIEENIA, możemy w dowolny sposób zmieniać kolejność otwierania bez konieczności stosowania dodatkowych elementów. ZAMYKANIE PSK 200 -Z PLUS ZAMYKANIE Dzięki funkcji wspomaganego uchyłu elementy PSK mogą być obsługiwane jedną ręką. Obrót o 90 automatycznie ustawia skrzydło w pozycji uchyłu. Kolejny obrót klamki o 45 pozwala na przesunięcie skrzydła na bok. UCHYLANIE PRZESUWANIE 28

29 Klamki i osłony BIAŁY KREMOWY BRĄZOWY SREBRNY F9 JASNOBRĄZOWY Bogata oferta wzorów i kolorów klamek oraz osłon dają szerokie możliwości indywidualnego doboru. Rozwórka spawana laserowo rozwórka i kombinacja materiałów, takich jak mosiądz i stal o wysokiej wytrzymałości, powoduje, że rozwórka jest wyjątkowo bezpiecznym elementem konstrukcyjnym odsunięcie skrzydła o 125 mm umożliwia zastosowanie okuć również do bardzo szerokich profi li przemyślane rozmieszczenie pozycji mocowań śrub i otworów gwarantują racjonalny montaż PORTAL PSK 200-Z PLUS zasuwnica PZ odległości osi klamki od listwy czołowej 30, 35, 40, 45 i 50 mm pozwalają optymalnie dostosować zasuwnicę do wymogów profi lu możliwość zamknięcia na klucz okna w pozycji uchyłu współpracuje ze standardowymi zasuwnicami ruchomego słupka niskie koszty logistyczne 29

30 Wózki jezdne dzięki niewielkim wymiarom, nadają się do wąskich profili okiennych wysoka nośność do 200 kg i dwa dodatkowe wózki montowane w skrzydłach o wadze powyżej 160 kg zapewniają wysoki poziom bezpieczeństwa. jedynie 35 mm wymagane jest na montaż szyny jezdnej Regulacja wysokości samoblokująca regulacja wysokości umożliwia prostą i bezpieczną regulację pozycji wózków niezbędnych korekt można w łatwy sposób dokonać za pomocą klucza imbusowego 8 mm Odsunięcie skrzydła odsunięcie skrzydła na odległość 125 mm umożliwia zastosowanie okuć PSK także do szerokich profi li wymaganych w oknach o podwyższonej termoizolacyjności 125 mm 30

31 ranica zabudowy ramy 35 mm Koszty logistyczne dla producentów i dystrybutorów okuć okiennych mogą ulec znacznej redukcji, dzięki zastosowaniu uniwersalnego zestawu elementów z serii okuć: PSK 100 PLUS, PSK 130 PLUS, PSK 160 PLUS oraz PSK 200-Z PLUS. W porównaniu do poprzedniej wersji PSK, zmniejszyła się ilość miejsca wymaganego do montażu szyny jezdnej na ramie z 44 do 35mm, co daje większą swobodę w tworzeniu wyszukanych koncepcji architektonicznych. Zmniejszenie wysokości progu, pozwala zwiększyć powierzchnię szyb i zapewnia użytkownikowi bezpieczne wyjście na zewnątrz. Mniejsza ilość miejsca wymaganego do instalacji ma również pozytywny wpływ na proces produkcji okien. Wykorzystując cieńsze profile zużywa się znacznie mniej materiałów. 31

32 32 Intuicyjna obsługa zamiast sezamie otwórz się.

33 PORTAL PS 200i. System okuć przesuwnych. Mniej znaczy więcej. To, stwierdzenie doskonale odnosi się do naszych nowych okuć do drzwi przesuwnych PS 200i: wszystkie zbędne dodatki zostały usunięte, skoncentrowaliśmy się natomiast na jak najlepszym spełnianiu podstawowych funkcji. W efekcie uzyskaliśmy produkt wyjątkowo przyjazny dla użytkowników. Wynika to przede wszystkim z intuicyjnego sposobu obsługi, znanego z okien rozwiernych. Ponadto konstrukcja okuć umożliwia zastosowanie ciągłego uszczelnienia, co eliminuje przeciągi, zwiększając odczucie komfortu i ograniczając zużycie energii. Niewątpliwą zaleta systemu jest również wysoki stopień bezpieczeństwa ponieważ już wersja podstawowa zapewnia poziom ochrony antywłamaniowej do klasy RC2. przeznaczony do skrzydeł o wadze do 200 kg zastosowanie standardowych elementów okuć obwiedniowych odporność na włamanie do klasy RC2 intuicyjna obsługa, podobna jak oknach rozwiernych wytrzymały i bezpieczny w użyciu ograniczenie potencjalnych błędów obsługi wysoki poziom szczelności ciągłe uszczelnienie Nowe okucie PS 200i przeznaczone jest do skrzydeł o wadze do 200kg oferując liczne zalety dla producentów okuć. Jedną z nich jest ograniczenie stanów magazynowych w systemie wykorzystywane są bowiem standardowe elementy okuć obwiedniowych. Z uwagi na niezwykłą łatwość obsługi i jednocześnie wyjątkową odporność na nieprawidłową obsługę PS 200i jest idealnym rozwiązaniem do budynków z dużą grupą zmieniających się użytkowników. > ZREDUKOWANIE OBSŁUI DO PODSTAWO- WYCH FUNKCJI ZARYLOWANIA I PRZE- SUWANIA SPRAWIA, ŻE OKUCIA PS 200i SĄ ŁATWE I INTUICYJNE W OBSŁUDZE. 33

34 34 Swoboda ruchu na życzenie.

35 PORTAL FS PLUS. System okuć składano-przesuwnych. System okuć PORTAL FS PLUS do umożliwia łączenie nawet do 7 skrzydeł o wadze do 80 kg każde i pozwala uzyskać w ten sposób wolną przestrzeń nawet do 6,3 m. Opcja lakierowania osłon na wybrany kolor zapewnia znaczą dowolność w kreowaniu wyglądu okien i drzwi. Dzięki nowemu rozwiązaniu próg w konstrukcjach składano-przesuwnych ma minimalną wysokość, a dzięki zastosowanej przekładce termicznej zapobiega osadzaniu się kondensatu. Zalety PORTAL FS PLUS są widoczne od razu: łatwy montaż elementów, racjonalna technika okuwania, duża elastyczność i wysoka opłacalność. Dodatkowa opcja lakierowania wszystkich osłon otwiera przed nami kolorowy raj. Ponadto jako jedyny w tej grupie produktów system PORTAL FS PLUS jest dostępny w wysoce odpornej na korozję powłoce E-look. większa przestrzeń, bez ograniczenia szerokości otwarcia wygodna obsługa racjonalna technika okuwania, duża elastyczność i wysoka opłacalność płynny ruch skrzydła dzięki wózkom z łożyskami kulkowymi wzmocnione tworzywem zawiasy gwarantują bezawaryjną obsługę opcjonalnie z powierzchnią E-look o wysokiej odporności na korozję możliwość łączenia ze skrzydłami rozwierno-uchylnymi opcjonalny niski próg zgodnie z normą DIN uszczelka szczotkowa chroni przed kurzem i podnosi komfort przesuwania > WRAZ Z MOŻLIWOŚCIĄ OTWIERANIA SKRZYDEŁ NA ZEWNĄTRZ OTWIERAJĄ SIĘ PRZED PAŃSTWEM NOWE OBSZARY ZASTOSOWAŃ. WYKORZYSTANIE NO- WOCZESNYCH MATERIAŁÓW I TECHNO- LOII WARANTUJE TRWAŁOŚĆ OKUĆ I UMOŻLIWIA STOSOWANIE ICH RÓWNIEŻ NA ZEWNĄTRZ 35

36 Niski próg Niski próg umożliwia montaż konstrukcji FS praktycznie na równi z podłogą. Próg wyposażony jest w przekładkę termiczną zapobiegającą powstawaniu kondensatu umożliwia projektowanie bez barier zgodnie z DIN Duże, zaopatrzone w łożyska kulkowe rolki wykonane ze specjalnego tworzywa, które w połączeniu z zawiasami również wzmocnionymi tworzywem gwarantuje cichą, lekką i bezawaryjną obsługę. Uszczelki szczotkowe chronią szynę jezdną przed zabrudzeniem. Zawias FR-RS ZAWIAS W POZYCJI OTWARTY DO MYCIA Nawet w przypadku gdy nie mamy dostępu do okien od strony zewnętrznej, dzięki zawiasowi FS-RS od SIEENIA powierzchnie skrzydeł można łatwo umyć z każdej strony. Okna pozostają zawsze w bezpiecznej pozycji. ZAWIAS W POZYCJI ZAMKNIĘTY NORMALNE FUNKCJONOWANIE 36

37 rzybek obrotowy samodzielnie wyrównuje tolerancje luzu okuciowego i znacznie ogranicza konieczność regulacji w trakcie produkcji, montażu i użytkowania dopasowuje się automatycznie do zmiany warunków funkcjonowania np. temperatury gwarantuje zawsze optymalnie ustawiony system zamykania umożliwia płynną regulację docisku Konstrukcje FS otwierane na zewnątrz wysokiej jakości wykończenie powierzchni okuć FS pozwala stosować je do okien otwieranych na zewnątrz ochronę przed włamaniem zapewniają bolce zabezpieczające i specjalne wkręty 37

38 38 Prosty sposób na lekką obsługę.

39 PORTAL CS. System okuć przesuwnych. Dzięki okuciom PORTAL CS SIEENIA nawet proste drzwi i okna możemy przekształcić w wysokiej jakości konstrukcje przesuwne. Do dyspozycji mamy szeroki wybór kolorów i wzorów klamek, spełniających wszelkie wymagania w zakresie komfortowej obsługi. W wersji CS 150 możemy z największą lekkością przesuwać skrzydła o ciężarze do 150 kg, jeżdżące na regulowanych wózkach, zaopatrzonych w łożyska kulkowe. W wersji CS 80 przeznaczonej dla lżejszych elementów, wózek jezdny wykonany jest ze stali szlachetnej. Większemu bezpieczeństwu sprzyja kaseta zamka wykonana ze specjalnej stali, cztery punkty ryglowania po stronie zasuwnicy oraz zintegrowane zabezpieczenie przed wyważeniem. Specjalnie dla konstrukcji wykonanych z profili aluminiowych stworzyliśmy linię PORTAL CS ALU wyposażoną w nowy system ryglowania. Wpuszczana klamka posiada zintegrowany wskaźnik zaryglowania okucia, na którym można sprawdzić czy drzwi są na pewno zamknięte. Rygle hakowe i zaczepy wykonane są ze stali szlachetnej. > KLAMKI W RÓŻNORODNYCH WERSJACH I KONFIURACJACH SPEŁNIAJĄ WSZYSTKIE WYMAANIA W ZAKRESIE KOMFORTOWEJ OBSŁUI DRZWI PRZESUWNYCH. KLAMKA PRZESUWNA KLAMKA DO OKIEN UCHYLNO- ROZWIERNYCH KLAMKA WYCIĄANA KLAMKA PŁASKA 39

40 PORTAL HS 150 PORTAL HS 200 PORTAL HS 300 > Szerokość skrzydła we wrębie > Wysokość skrzydła we wrębie > Szerokość skrzydła 650 mm 2485 mm 590 mm 2485 mm 720 mm 3335 mm > Wysokość skrzydła 1175 mm 2690 mm 1175 mm 2690 mm 1175 mm 3325 mm > Waga skrzydła max. 150 kg max. 200 kg max. 300 kg > Położenie klamki dostępne warianty (510, 810, 910, 1010, 1110 mm) 410 mm r mm r. 220, mm r mm r. 220, 260 > Schematy A, C, D,, 2, 3, H, K, F, E, L A, C, D,, 2, 3, H, K, F, E, L A, C, D,, 2, 3, H, K, F, E, L próg aluminiowy wyposażony w przekładkę termiczną (opcjonalnie niski) do profili drewnianych, aluminiowych i PCV samoczyszczące się rolki próg aluminiowy wyposażony w przekładkę termiczną (opcjonalnie niski) do profili drewnianych, aluminiowych i PCV samoczyszczące się rolki próg aluminiowy wyposażony w przekładkę termiczną (opcjonalnie niski) do profili drewnianych, aluminiowych i PCV PORTAL PSK 100 PLUS PORTAL PSK 130 PLUS PORTAL PSK 160 PLUS PORTAL PSK 200-Z PLUS > Szerokość skrzydła we wrębie 640 mm 1200 mm 670 mm 1600 mm 770 mm 2000 mm > Wysokość skrzydła we wrębie 840 mm 2360 mm 840 mm 2360 mm 1000 mm 2360 mm > Szerokość skrzydła > Wysokość skrzydła > Waga skrzydła max. 100 kg/130 kg max. 160 kg max. 200 kg > Położenie klamki > Schematy A, C,, K A, C,, K A, C,, K > Odległość odstawienia skrzydła 125 mm 125 mm 125 mm wymagane jedynie 35 mm na szynę jezdną samoczyszczące się rolki do profili okiennych z rowkiem okuciowym 16 mm z dowolnego materiału wymagane jedynie 35 mm na szynę jezdną samoczyszczące się rolki do profili okiennych z rowkiem okuciowym 16 mm z dowolnego materiału automatyczny uchył wymagane jedynie 35 mm na szynę jezdną samoczyszczące się rolki do profili okiennych z rowkiem okuciowym 16 mm z dowolnego materiału 40

41 PORTAL HS 400 PORTAL HS 400 COMPACT PORTAL CS PORTAL CS ALU PORTAL ES mm 2500 mm 1200 mm 2500 mm 1370 mm 3335 mm 1175 mm 3325 mm max. 400 kg CS80 = 80 kg CS150 = 150 kg 100 kg max. 250 kg 410 mm r mm r. 220, 260 zmienne lub środkowe zmienne lub środkowe stałe 500 mm i 1000 mm A, C, D,, 2, 3, H, K, F, E, L A, C, D, K A, C, D, K A, K samoczyszczące się rolki zasuwnice z hakami samoklinująca się, płaska, wyciągana ruch skrzydła wymuszany ruchem próg aluminiowy wyposażony w prze- wózek jezdny CS 80 z regulacją wyso- klamka klamki kładkę termiczną (opcjonalnie niski) kości, wykonany ze stali szlachetnej wózek jezdny CS ALU z możliwością do nowych systemów profili z row- do profili drewnianych, aluminiowych wózek jezdny CS 150 z regulacją regulacji wysokości, wyposażony kiem okuciowym 16 mm, wykonanych i PCV wysokości, wyposażony w łożyska w łożyska kulkowe z dowolnego materiału kulkowe do profili aluminiowych z rowkiem do profili okiennych z rowkiem okucio- euronut wym 16 mm z dowolnego materiału PORTAL PSK 160 PLUS ALU PORTAL PS 200i PORTAL FS PLUS PORTAL FS PLUS ALU 670 mm 1600 mm do 900 mm 840 mm 2360mm 840 mm 2360 mm 700 mm 1650 mm do 900 mm 850 mm 2400 mm 850 mm 2400 mm max. 160 kg max. 200 kg max. 80 kg dla każdego skrzydła max. 80 kg dla każdego skrzydła A, C,, K A, C,, K 220, 321, 330, 431, 440, 541, 550, 532, 651, 660, 633, 761, 770, , 330, 431, 541, 550, 532, 651, 633, 761, 770, mm 125 mm do profili aluminiowych z rowkiem wymagane jedynie 35 mm na szynę szyna jezdna na górze lub na dole szyna jezdna na górze lub na dole euronut jezdną otwierane do wewnątrz lub na zewnątrz do profili aluminiowych z rowkiem samoczyszczące się rolki niski próg euronut do profili okiennych z rowkiem do profili okiennych z rowkiem okuciowym 16 mm z dowolnego okuciowym 16 mm z dowolnego materiału materiału 41

42 Prezentacja produktów PORTAL ALU. PORTAL HS ALU do skrzydeł o maks. wadze 400 kg wózek z możliwością regulacji bezpieczna i łatwa obsługa seryjnie montowana mikrowentylacja wysokość skrzydła do 3300 mm, szerokość skrzydła do 3335 mm PORTAL PSK 160 PLUS ALU nie są wymagane żadne specjalne profi le wysoka stabilność konstrukcji ciężar skrzydła do 160 kg kompaktowa rozwórka szablony zapewniają racjonalny montaż elementów wysokość szyny jezdnej to jedynie 29 mm 42

43 PORTAL FS PLUS ALU ten sam zestaw profi li dla wersji z wózkami na górze i na dole stabilna szyna jezdna z niskim progiem płynne przesuwanie skrzydeł sprawne okuwanie dzięki niewielkiej ilości elementów maksymalnie duża przestrzeń po otwarciu PORTAL CS ALU bez rowka okuciowego elementy okuć ze stali nierdzewnej w połączeniu z wysokiej jakości tworzwem niezawodne działanie i wygodna obsługa 43
