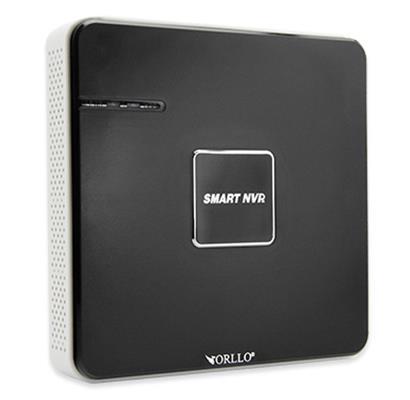

1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI DRIVE-BOX CH-8

2 Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 1

3 SPECYFIKACJA TECHNICZNA Procesor: Hi3520D Pamięć RAM: 256MB DDR3 System operacyjny oparty na Linux Prędkość przesyłu strumienia audio-wideo (IP): 48Mbps / 8 kanałów Rozdzielczość nagrań: -Strumień główny 1920x2048 -Strumień pomocniczy D1 Bitrate wideo: -2Mbps: D1-4Mbps: 720p -8Mbps: 1080p Bitrate audio: 64Kbps Kompresja audio: G.711A Dekodowanie wideo: MPEG-4/H.264 Format nagrywania: DEV/AVI Złącza wyjścia wideo: -VGA: Rozdzielczości 1280x1024, 1280x720, 1024x768 -HDMI: Rozdzielczości 1280x1024, 1280x720, 1024x768 (Standard 1.3a) -BNC: 1.0Vpp, 75ohms / 1 kanał Złącze wejścia audio: -RCA: 2Vpp, 1kohms / 1 kanał Złącze wyjścia audio: - RCA: 2Vpp, 300ohms / 1 kanał Możliwość zapisu: 8 kanałów 720p 30fps lub 4 kanały 1080p 30fps Interfejs dysku twardego: -Złącze SATA x1 -Maksymalna pojemność: Brak limitu Złącza: -RJ45 (interfaca Ethernet) x1 -USB 2.0 x2 Wymiary: 215x215x55mm Waga: 0.96kg (bez dysku) Zasilanie: +12VDC, 2A Zużycie energii: 5W (bez dysku) Temperatura pracy: 0 o C - 45 o C Dopuszczalna wilgotność 10%-90% 2

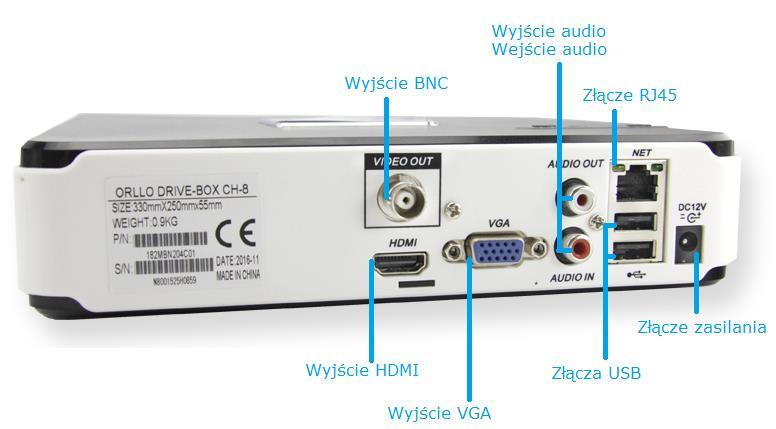

4 Dostępne złącza Wyjście HDMI- złącze do podłączenia monitora Wyjście VGA- złącze do podłączenia monitora Wyjście BNC- złącze do podłączenia monitora Wyjście audio- złącze do podłączenia urządzenia audio Wejście audio- złącze do podłączenia urządzenia audio Złącze RJ45- wejście do podpięcia kabla LAN z routera Złącza USB- umożliwiają podpięcie urządzeń sterujących (myszki i klawiatury) oraz pamięci przenośnej USB Złącze zasilania- służy do podpięcia zasilacza sieciowego ( napięcie zasilania 12V) Montaż twardego dysku Do pracy rejestratora Drive-Box wymagany jest twardy dysk (brak w zestawie). Rejestrator obsługuje dyski w standardzie SATA. Montaż dysku: 1. Za pomocą śrubokręta odkręcamy dwie śruby podtrzymujące klapkę dysku. 2. Po zdjęciu klapki, przykręcamy do niej dysk (4 śruby w zestawie) 3. Podłączamy dysk dwoma przewodami wychodzącymi z urządzenia 4. Klapkę z dyskiem przykręcamy do urządzenia Przykładowa długość nagrań na poszczególnych dyskach w jakości HD 3

5 Ilość kamer Pojemność dysku [GB] Długość nagrań [dni] Przed Pierwszym Użyciem Urządzenia: Urządzenie należy chronić przed nadmierną wilgocią i ekstremalnymi temperaturami. W czasie dużego nasłonecznienia unikać bezpośredniego skierowania światła na urządzenie. Rejestrator nie może pracować w środowisku zapylonym lub zawierającym opary substancji żrących i agresywnych. Urządzenie przeznaczone jest do pracy w temperaturze: od 0 do +45 stopni C. Nie należy wystawiać urządzenia na działanie nagłych i dużych zmian temperatury. Mogłoby to spowodować kondensację wilgoci wewnątrz urządzenia, a w rezultacie jego uszkodzenie. W przypadku wystąpienia kondensacji wilgoci, przed użyciem należy zaczekać aż urządzenie całkowicie wyschnie. Należy unikać zbyt długiego wystawiania urządzenia na działanie bezpośredniego światła słonecznego, może to doprowadzić do przegrzania, co może spowodować uszkodzenie urządzenia. Nie należy zdejmować osłony urządzenia. Wewnątrz nie znajdują się części mogące zostać naprawione przez użytkownika. Wszelkie naprawy powinny być wykonywane wyłącznie przez autoryzowany serwis. Należy chronić urządzenie przed kontaktem z wodą i wilgocią, aby uniknąć porażenia prądem. WAŻNE: 1. Przed montażem i podłączeniem kamer i okablowania należy sprawdzić, czy urządzenie działa prawidłowo i nie powoduje zakłóceń. 2. Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. 3. Uszkodzenia powstałe z niewłaściwego użytkowania i przechowywania urządzenia nie są objęte bezpłatną naprawą i gwarancją. 4. Dysk twardy musi być zamontowany na stałe i ułożony w płaszczyźnie poziomej 5. Rejestrator podczas pracy nie może być przenoszony ani przestawiany, gdyż może to doprowadzić do uszkodzenia dysku twardego. 4

6 Sposób podłączenia WAŻNE Monitor/telewizor należy podłączyć do rejestratora za pomocą przewodu HDMI lub VGA. Rejestrator należy podłączyć bezpośrednio do routera za pomocą przewodu LAN. Kamery IP mogą zostać podłączone za pomocą przewodów LAN do rejestratora lub bezprzewodowo przez sieć Wi-FI (wymagane wcześniejsze dodanie kamer do sieci Wi-Fi na pomocą oprogramowania ORLLO IP). 5

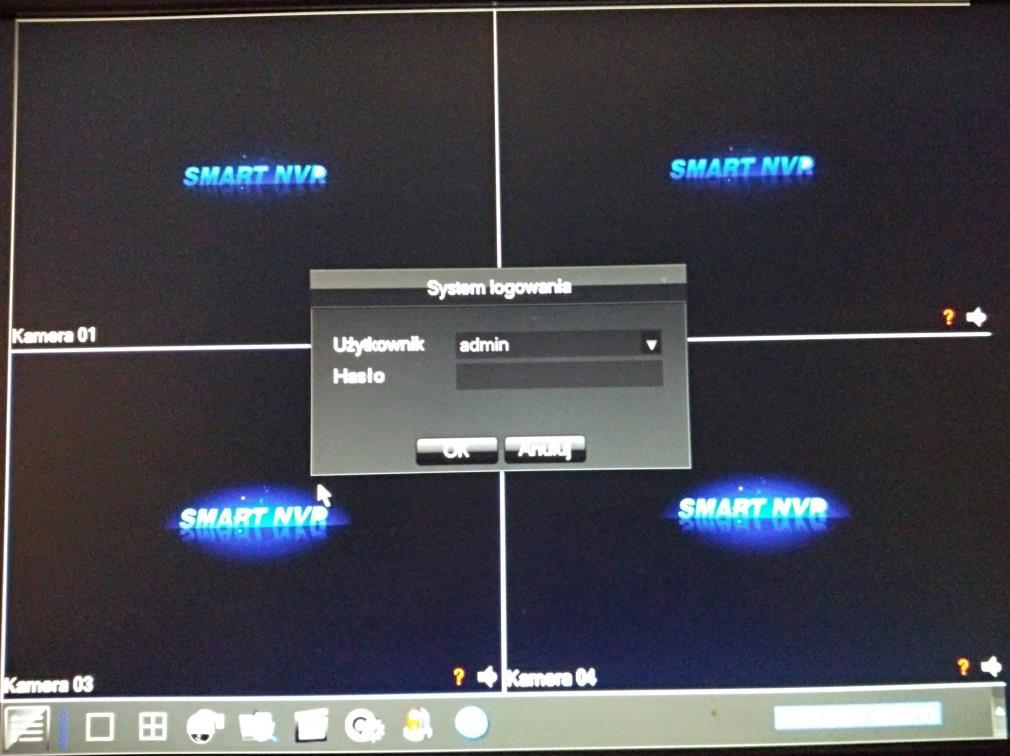

7 Uruchomienie urządzenia Podłączenie Przed uruchomieniem rejestratora należy podłączyć wszystkie urządzenia współpracujące z nagrywarką DRIVE-BOX, m.in. monitor, router, myszkę. Aby uruchomić urządzenie podłączamy kabel zasilający do gniazda zasilania. Uruchamianie Po uruchomieniu urządzenia, na monitorze pojawi się ekran startowy z paskiem MENU. Po kliknięciu w dowolną ikonę w pasku MENU pokaże się okno logowania. Dane początkowe: Login: admin Hasło:

8 OPIS IKON MENU GŁÓWNGO 7

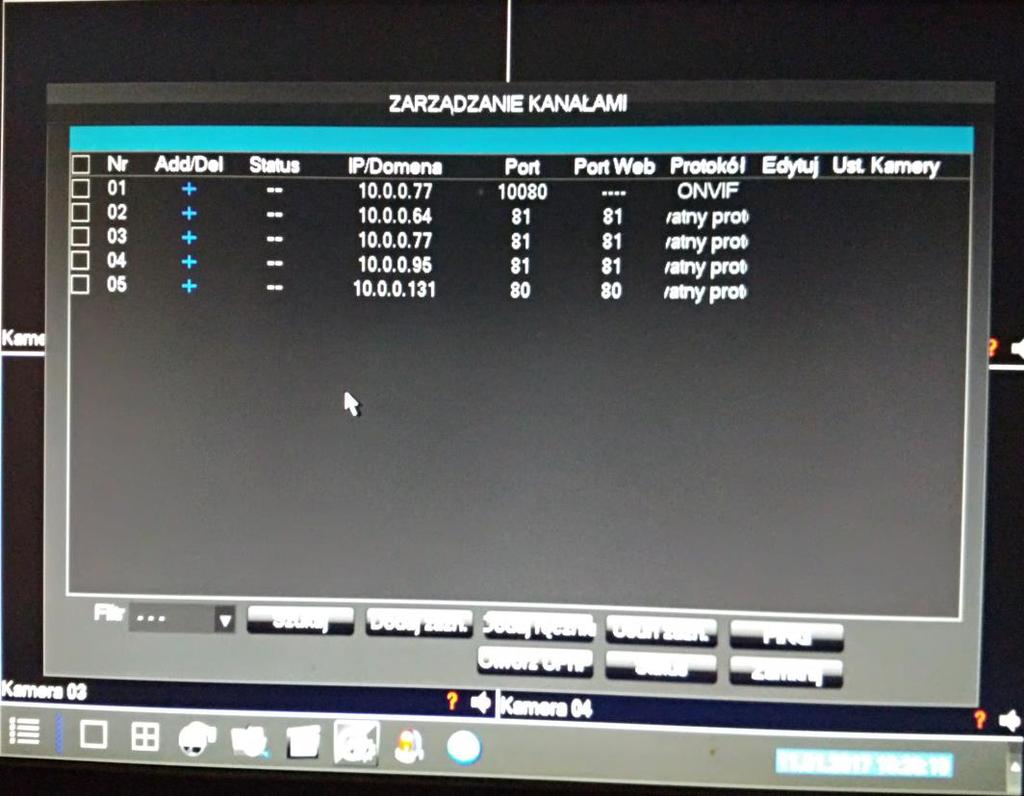

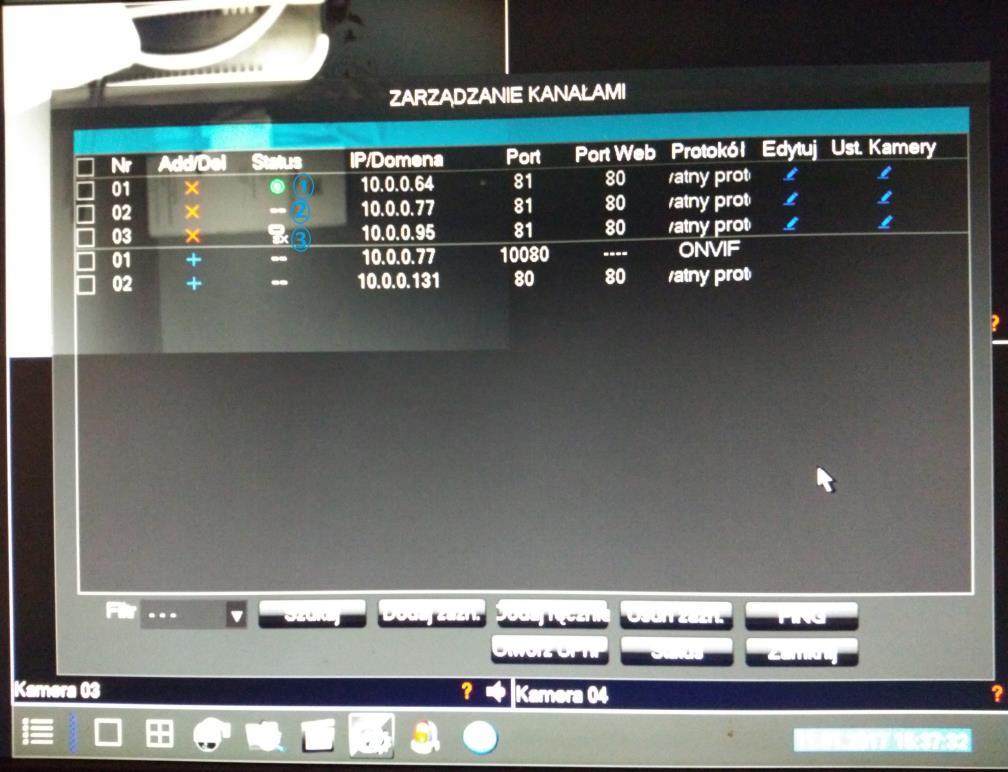

9 Dodawanie kamer Po podłączeniu kamer do zasilania klikamy ikonę ZARZĄDZANIA KAMERAMI. W oknie zarządzania kanałami klikamy przycisk "szukaj", a po chwili pokażą sie wszystkie dostępne kamery w sieci. Z dostępnych kamer w oknie zarządzania wybieramy ikoną "+" te, które nas interesują. Jeśli po wybraniu szukaj nie pokazują się żadne kamery(adresy IP) należy przejść do ustawień nagrywarki i zaznaczyć DHCP (umożliwia uzyskanie od serwera danych konfiguracyjnych). Czynność pokazana na poniższym zdjęciu: 8

10 UWAGA: Kamery z serii IP ORLLO Monitoring System powinny być dodawane za pośrednictwem protokołu prywatnego, a kamery innych serii za pośrednictwem protokołu ONVIF (wymagana min. wersja ONVIF 2.4). 1. Połączono 2. Łączenie 3. Błędny login lub hasło 9

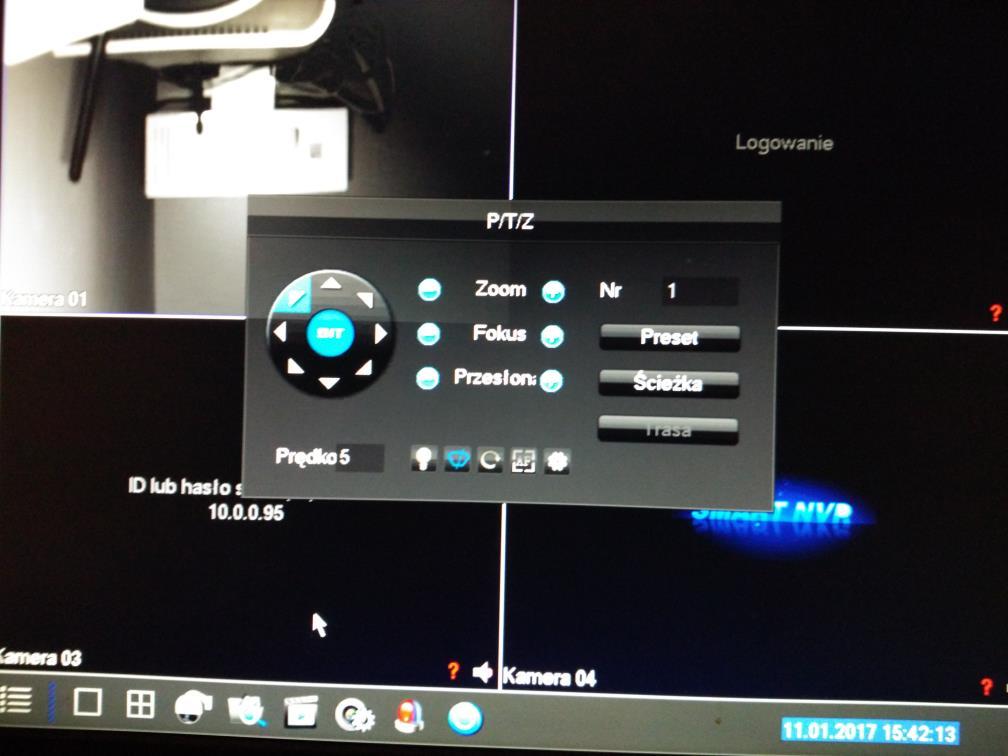

11 Sterowanie kamerami Funkcja P/T/Z służy to obsługi i sterowania kamer. Ruch kamerą w dwóch płaszczyznach Ustawienia pozycji predefiniowanych Ustawienie ścieżek Zoom/Fokus/Przesłona (opcjonalnie) 10

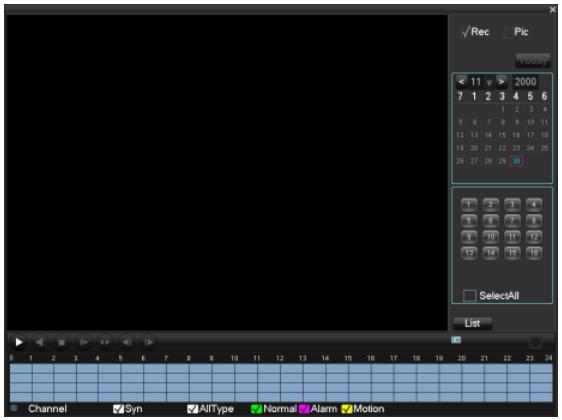

12 Podgląd nagrań Po kliknięciu w przycisk [ ] otworzy się okno z podglądem nagrań. Mamy możliwość wyboru poszczególnego kanału, daty lub godziny nagrania. Kopiowanie danych Wszystkie dane zapisane na twardym dysku możemy przenieść na pamięć masową USB. W tym celu wchodzimy do menu głównego [ ], a następnie wybieramy opcję kopia zapasowa [ ], gdzie wybieramy wcześniej podłączone urządzenie pamięci masowej do portu USB, a następnie wybieramy poszczególne pliki, które zostaną skopiowane na podłączonego pendrive'a. 11

13 Zarządzanie rejestratorem przez aplikację mobilną Pobieranie aplikacji ios Android LINK ios itunes Android Google Play Sklep ORLLO Parowanie aplikacji z rejestratorem DRIVE-BOX Po pobraniu aplikacji uruchamiamy ją na smartfonie. W oknie startowym wybieramy "+ Devices ". Następnie, nadajemy nazwę naszego urządzenia oraz wpisujemy ID i hasło lub skanujemy je przez kod QR dostępny w opcjach rejestratora. 12

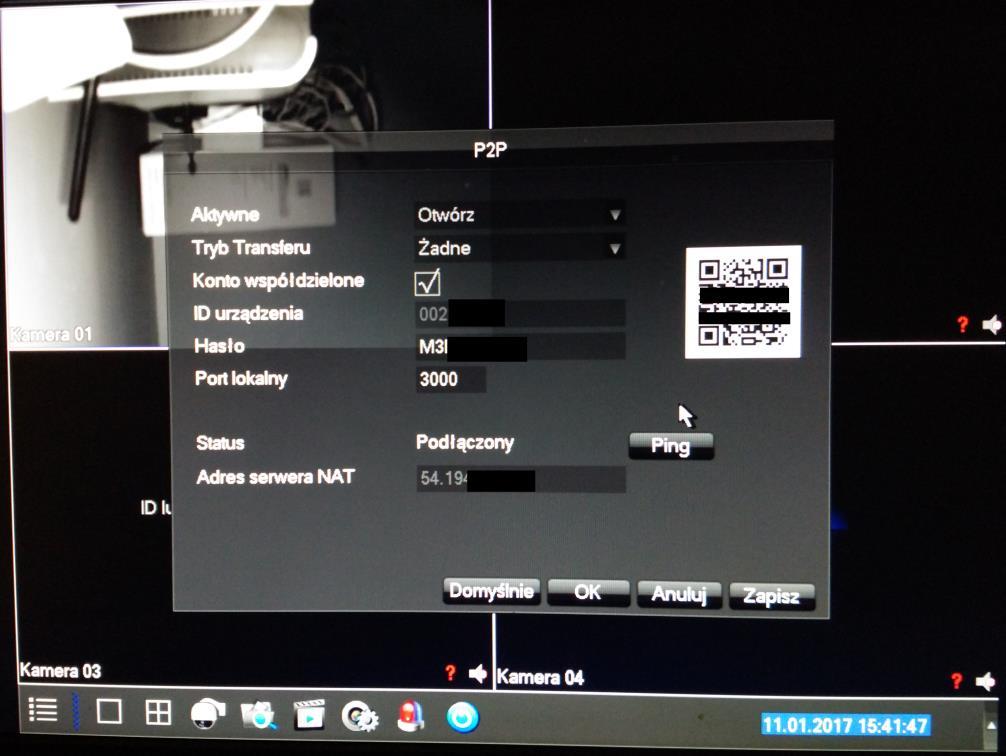

14 Zarządzanie rejestratorem przez aplikację mobilną Aby uzyskać kod QR urządzenia, należy w panelu rejestratora wejść w menu główne [ ]. Następnie kliknąć opcję centrum aplikacji [ ] i wybrać ikonę P2P. 13

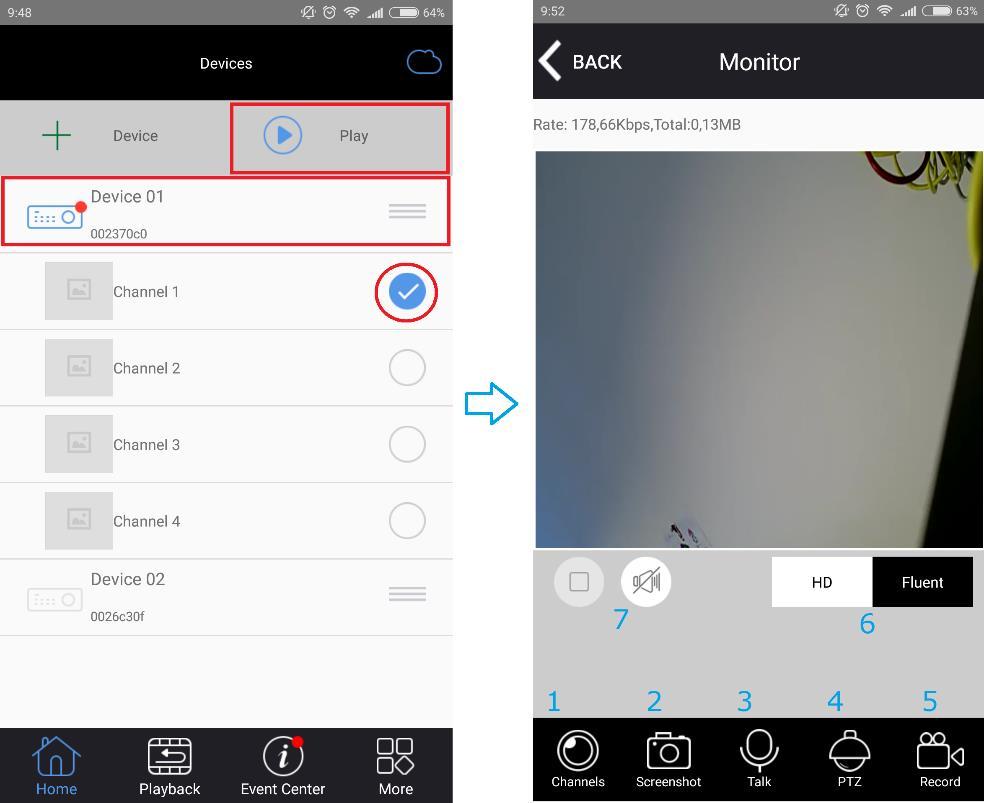

15 Zarządzanie rejestratora przez aplikację mobilną Aby uruchomić podgląd z kamer, należy: Wybrać rejestrator -> Zaznaczyć poszczególne kamery -> Kliknąć Play Panel główny Podgląd z kamery 1. Wybór kanału 2. Zrzut ekranu 3. Mikrofon 4. P/T/Z sterowanie kamerą 5. Nagrywanie (zapis w telefonie) 6. Jakość nagrań 7. Wyłącz/włącz dźwięk 14

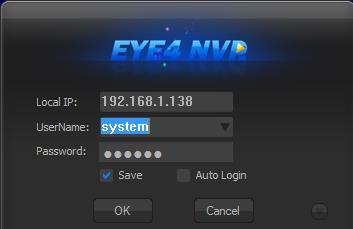

16 Zarządzanie rejestratora przez aplikację na PC Obsługa rejestratora może się również odbywać za pośrednictwem komputera PC z systemem Windows po przez program EYE4 NVR. Uwaga Za pośrednictwem programu mamy możliwość: podglądu kamer (dodanych wcześniej do rejestratora) oraz sterowanie kamerami. LINK do pobrania: Uruchamianie i konfiguracja oprogramowania 1. Po zainstalowaniu oprogramowania na komputerze, uruchamiamy program. 2. W otwartym oknie logowania klikamy OK, bez zmian danych domyślnych. 15

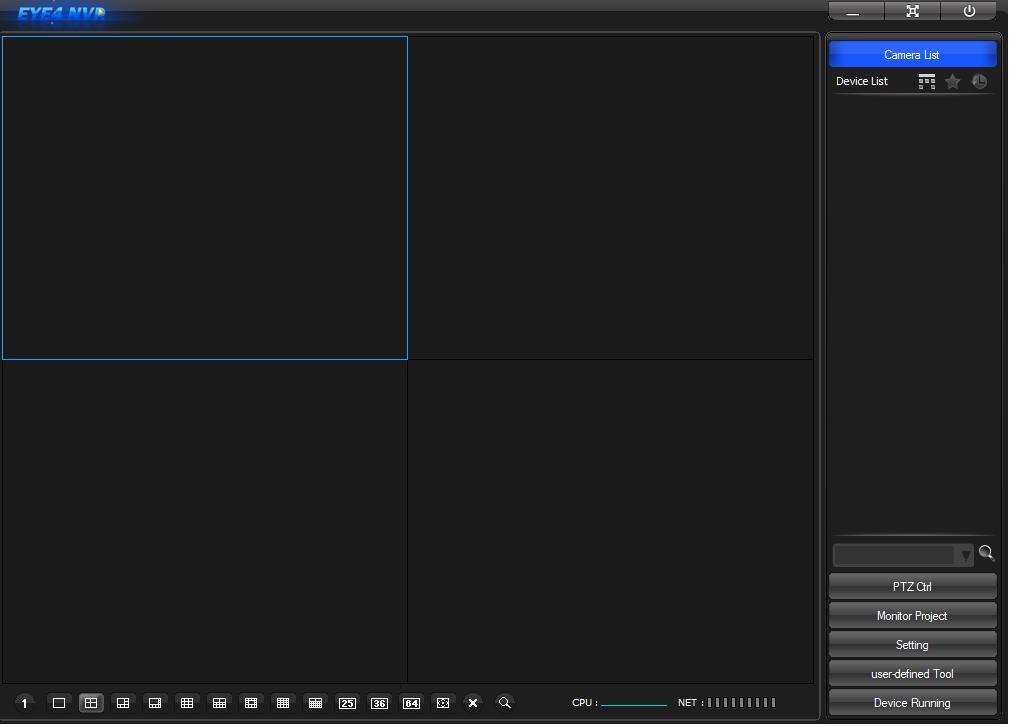

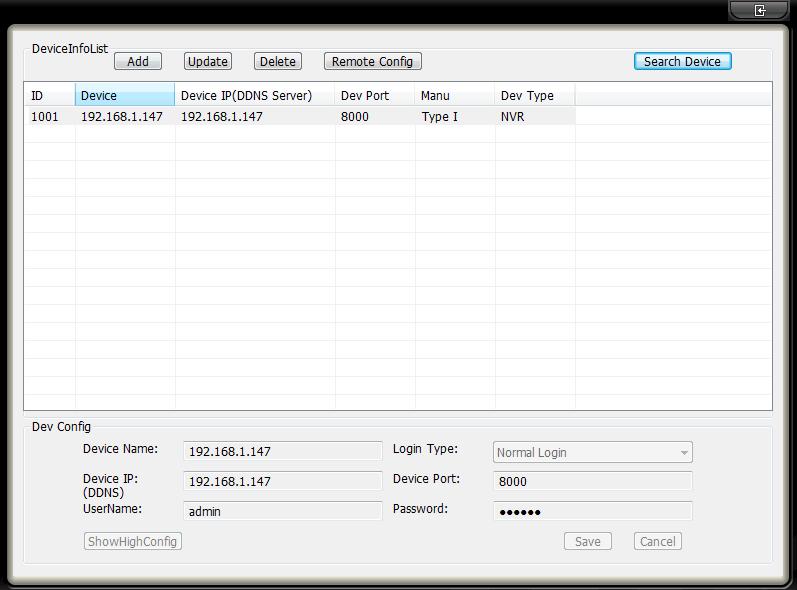

17 3. Po zalogowaniu otworzy nam się strona startowa programu, aby dodać rejestrator w menu po prawej stronie wybieramy Setting, a następnie klikamy Device Config 4. W nowym oknie klikamy Search Device, nastąpi wyszukiwanie dostępnych rejestratorów. Zaznaczamy znaleziony rejestrator I klikamy Add to Device List 16

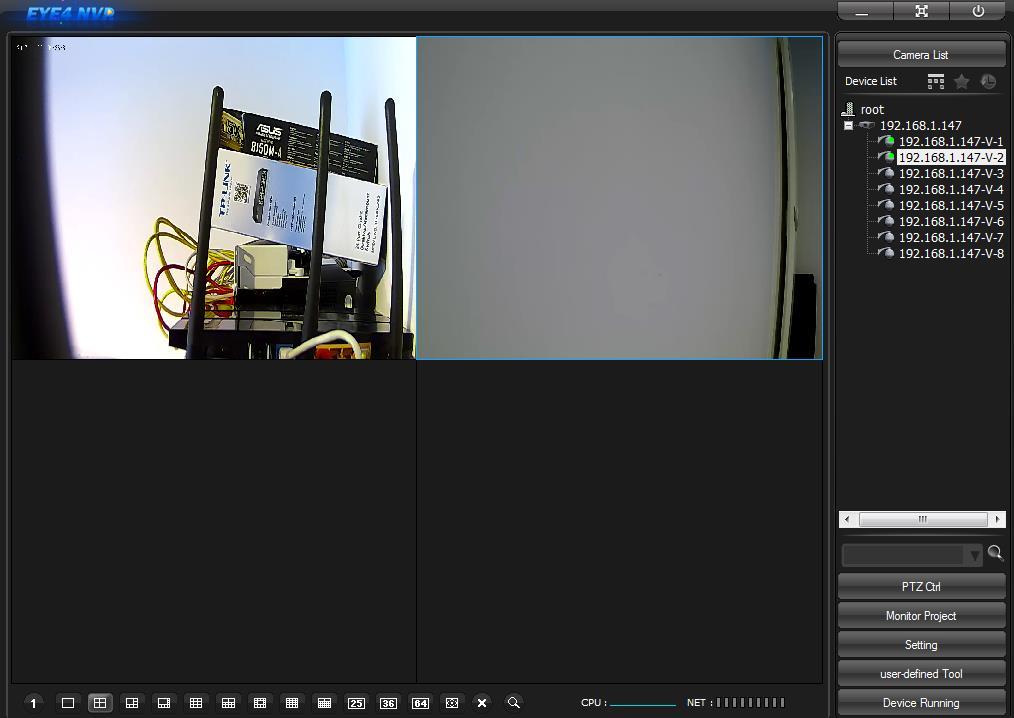

18 5. Po wybraniu urządzenia musimy je skonfigurować. Klikamy opcje Update, i wprowadzamy hasło (w oknie Password) [domyślne hasło rejestratorów DRIVE-BOX: ], po uzupełnieniu danych klikamy Save. 6. Gdy rejestrator będzie już dodany możemy wyjść z menu dodawania rejestratorów i przejść do menu zarządzania kamerami. Klikamy opcję Camera List, a następnie wybieramy rejestrator i dostępne kamery 17
