1 BUDOWNICTWO dr inż. Monika Siewczyńska
2 Plan wykładów 1. Podstawy projektowania 2. Elementy konstrukcji 3. Materiały budowlane 4. Rodzaje konstrukcji 5. Obiekty inżynierskie
3 Elementy budynku Fundamenty Ściany budynków Stropy i podłogi Dachy skośne Okna, drzwi, bramy Komunikacja Stropodachy Wykończenie wnętrz
4 Ściany
5 Ściany budynków Zewnętrzne o Nośne przenoszą obciążenia pionowe z wyższych kondygnacji na fundament, poziome od wiatru o Nienośne (osłonowe) przenoszą swój ciężar, usztywniające Wewnętrzne o Nośne - przenoszą obciążenia pionowe z wyższych kondygnacji na fundament o Działowe oddzielają funkcje pomieszczeń, są obciążeniem dla stropów
6 Konstrukcja ściany zewnętrznej Wykończenie wewnętrzne (tynk, płyta g-k) Warstwa nośna konstrukcyjna (cegły, pustaki, żelbet, szkielet stalowy lub drewniany) Warstwa izolacyjna termiczna i paroizolacja (wełna mineralna, styropian, w konstrukcji drewnianej również folia) Zewnętrzna warstwa okładzinowa (tynk, oblicówka ceglana, okładziny)
7 Izolacyjność Termiczna: Współczynnik przenikania ciepła U nie powinien przekraczać wartości maksymalnej podanej w Rozporządzeniu ( ) Przeciwwilgociowa: o o o U Umax Na wewnętrznej powierzchni przegrody nie może występować kondensacja pary wodnej umożliwiająca rozwój grzybów pleśniowych Przegrody powinny być całkowicie szczlene Ograniczenie infiltracji powietrza przez otwierane okna

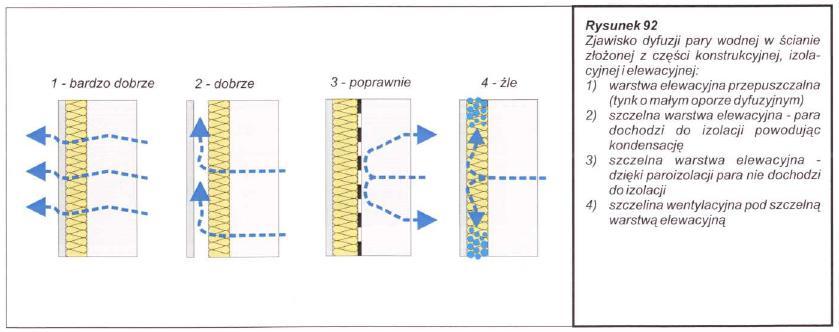

8 Dyfuzja pary wodnej Przenikanie pary wodnej przez ściany zewnętrzne Jeżeli wewnątrz ciśnienie jest wyższe niż na zewnątrz (zima) para wodna dyfunduje w kierunku zewnętrznym Gdy temperatura na zewnętrznych warstwach spada do punktu rosy następuje kondensacja pary wodnej zawilgocenie materiału zmniejszenie trwałości i wytrzymałości
9 Dyfuzja pary wodnej
10 Izolacyjność akustyczna o o o o o o o Hałas: powietrzny, kontaktowy Dopuszczalny poziom hałasu w pom. mieszkalnych: W dzień 40 db W nocy 30 db Minimalny wskaźnik izolacyjności akustycznej: Strop 53 db Ściany międzymieszkaniowe 52 db Ściany w mieszkaniu 42 db Wygłuszanie dźwięku: Zwiększenie masy przegrody (silikat) Zastosowanie systemu masa-sprężyna-masa (ściany g-k z wełną mineralną)
11 Ochrona przeciwpożarowa Zapewnienie: nośność konstrukcji przez czas wynikający z rozporządzenia ograniczenie rozprzestrzeniania się ognia i dymu w budynku ograniczenie rozprzestrzeniania się pożaru na sąsiednie budynki możliwość ewakuacji ludzi Rozporządzenie w sprawie warunków technicznych
12 Odporność ogniowa Elementy instalacyjne mające wpływ na zabezpieczenie pożarowe budynku: Instalacja tryskaczowa Oddymianie Instalacja hydrantowa (wewnętrzna i zewnętrzna) Zbiorniki wody p-poż. otwarte i zamknięte Zabezpieczenie przepustów instalacyjnych

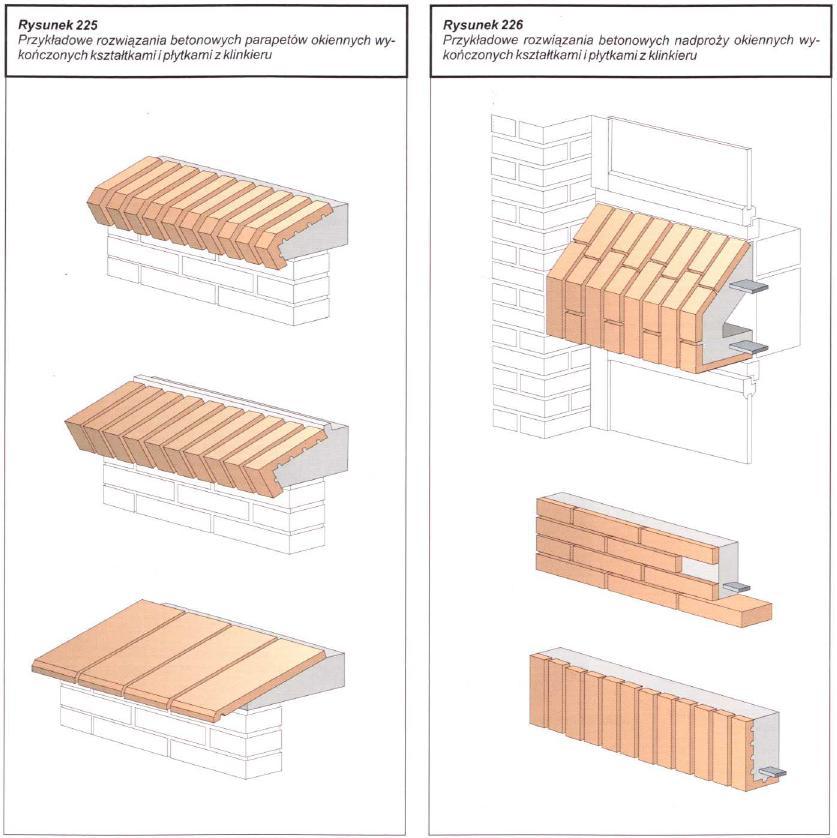

13 Elementy konstrukcyjne ścian Nadproże nad otworem przekazuje obciążenia na mur przy otworze: Żelbetowe wykonywane na miejscu budowy Żelbetowe prefabrykowane (typu L) Zespolone kształtki typu U, zbrojenie, beton Ceglane ze zbrojeniem dolnym, dawniej łuki bez zbrojenia Prefabrykowane ceramiczne do rolet Stalowe dwuteowniki lub ceowniki

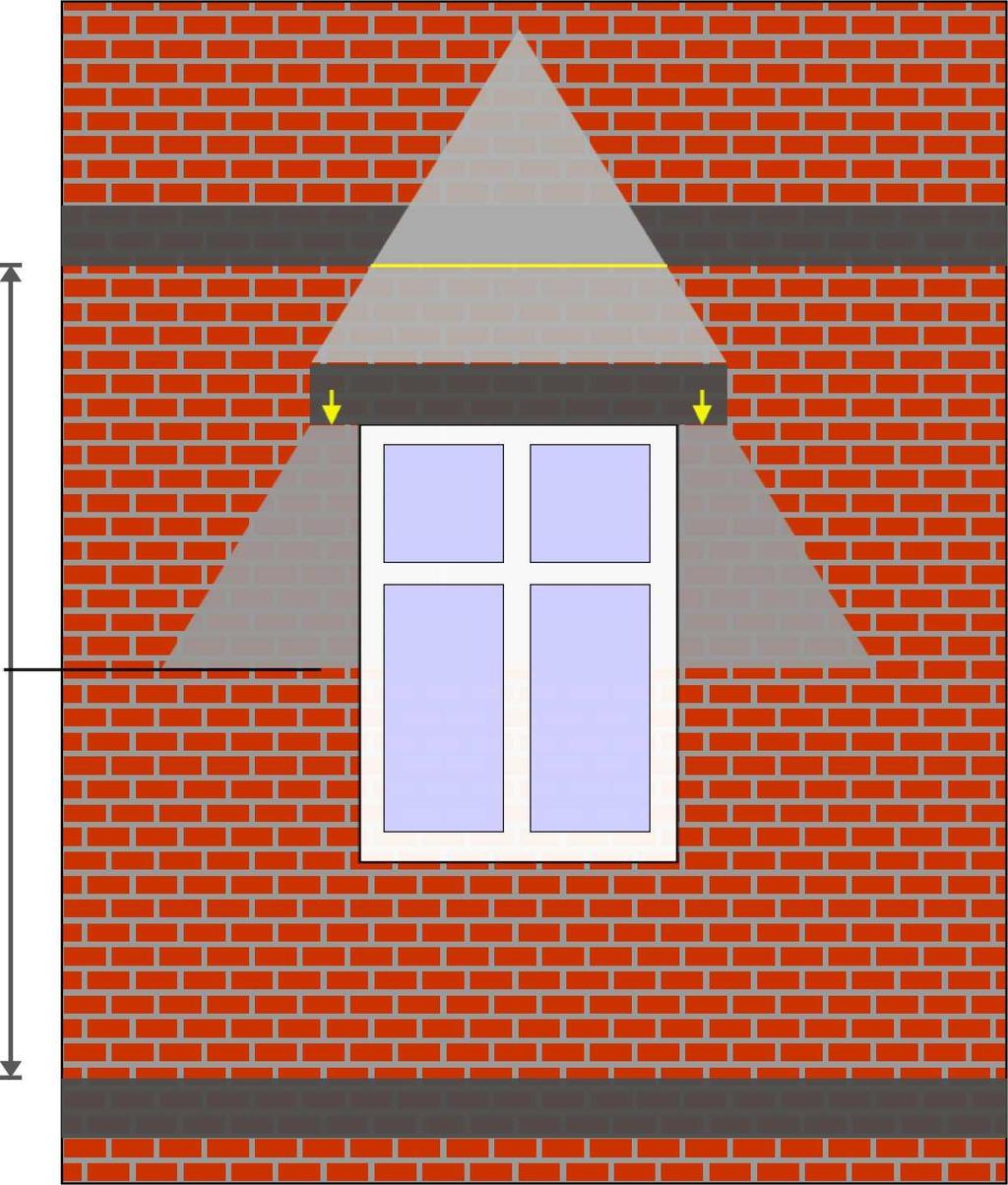

14 Elementy konstrukcyjne ścian Nadproże rozkład obciążeń

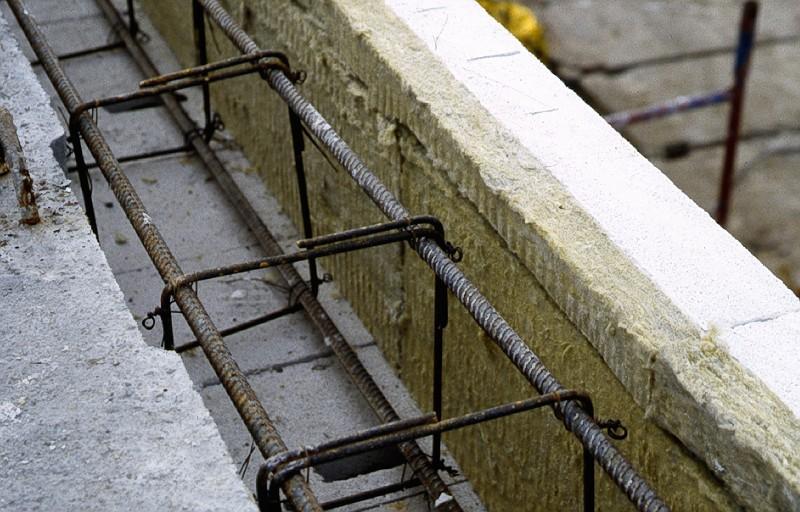

15 Elementy konstrukcyjne ścian Wieniec belki opasujące ściany nośne budynku w poziomie stropu Zabezpiecza ściany przed ich rozsuwaniem lub przewróceniem Umożliwia zakotwienie i usztywnienie konstrukcji stropu
16 Elementy konstrukcyjne ścian Słup (żelbetowy, stalowy, murowy zbrojony) zwiększa nośność ściany, połączony z wieńcami i podciągami tworzy szkielet konstrukcyjny, wówczas mur jest elementem wypełniającym
17 Elementy konstrukcyjne ścian Mostek termiczny przerwa lub cieńsza izolacja termiczna

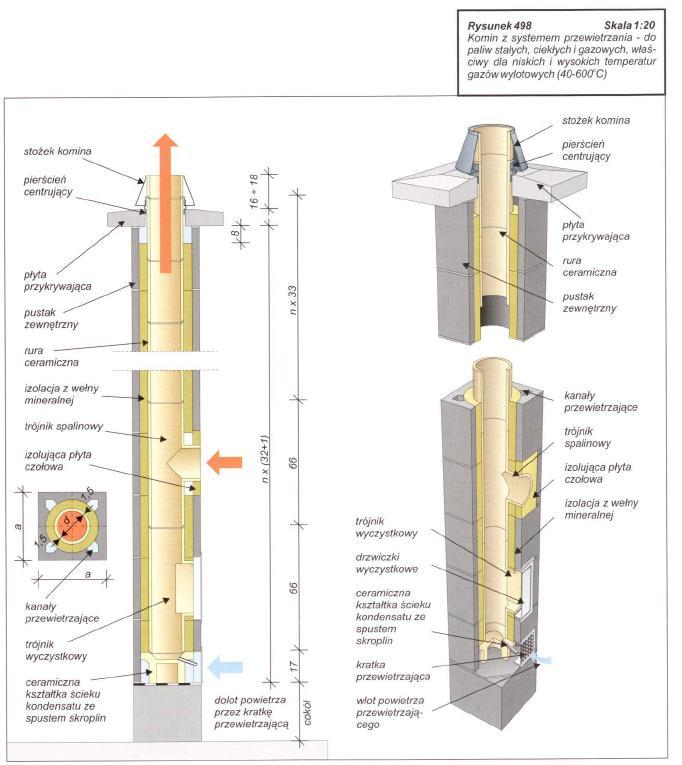

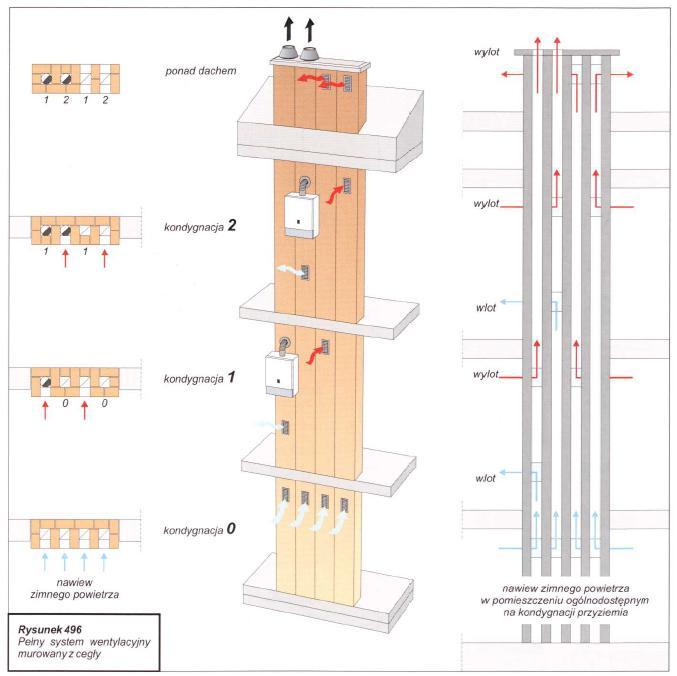

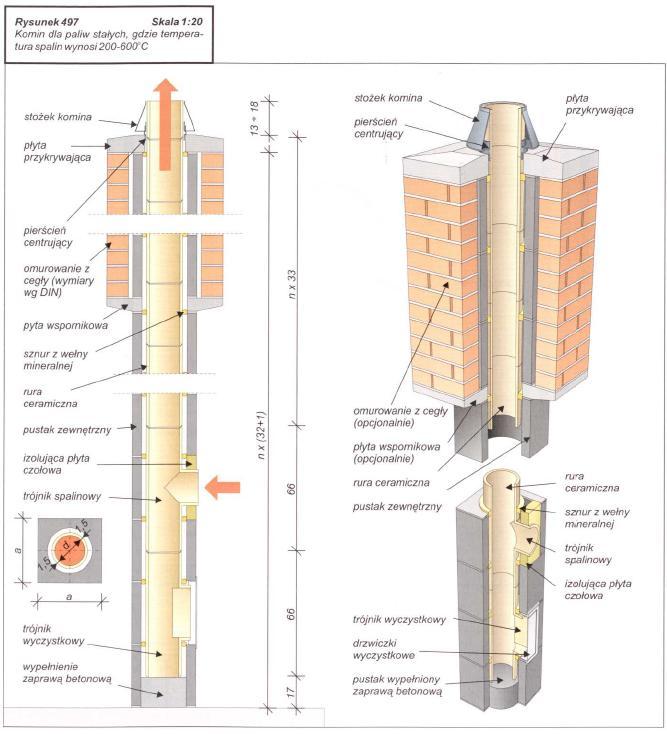

18 Kominy Odprowadzają zużyte powietrze z pomieszczeń oraz produkty spalania z urządzeń grzewczych: Wentylacyjne Spalinowe Dymowe Wymagania wielkości przekrojów podane są w Rozporządzeniu i zależą od ilości odprowadzanego powietrza lub spalin, wysokości przewodu i różnicy temperatur. Typowe wymiary w budynkach mieszkalnych wynoszą 14cmx14cm lub Ø15cm.
19 Kominy Kominy wykonuje się jako: Murowane z cegły pełnej Murowane z kształtek ceramicznych tylko wentylacyjne Murowane z cegły silikatowej tylko wentylacyjne Systemowe prefabrykowane kształtki Przewody spalinowe i dymowe powinny posiadać wkład z rury kwasoodpornej.
20 Kominy
21 Kominy
22 Kominy
23 Kominy
24 Kominy

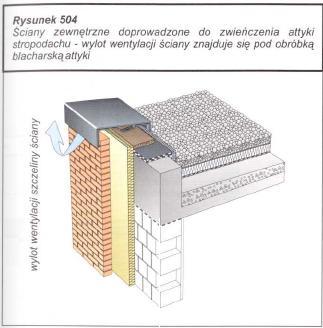

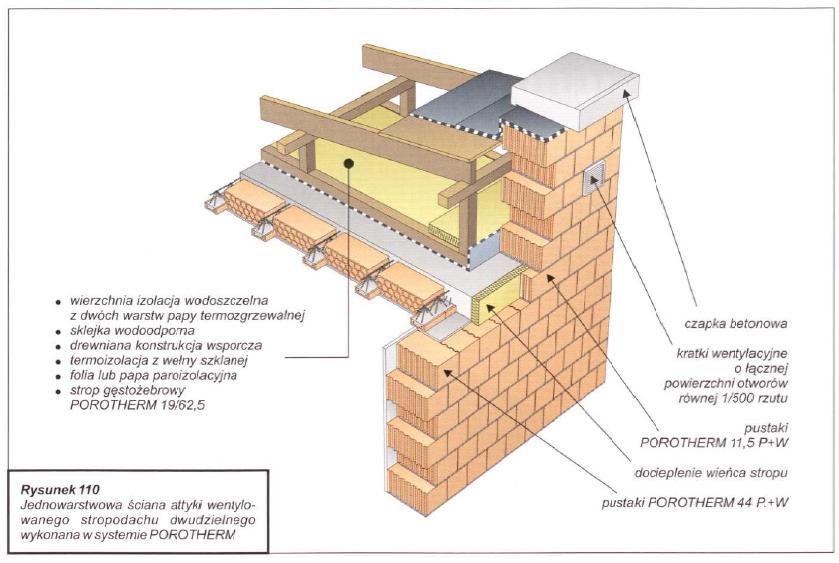

25 Elementy architektoniczne ścian Attyka - najwyższa część ściany budynku, umieszczona ponad gzymsem wieńczącym budowlę, stanowi ściankę poddasza lub element wolnostojący zasłaniający dach, pełniący funkcję dekoracyjną.
26 Elementy architektoniczne ścian

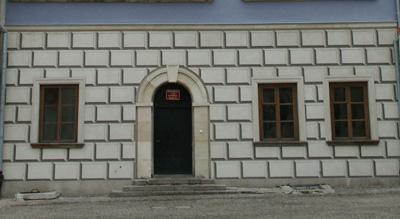

27 Elementy architektoniczne ścian Boniowanie - opracowanie lica muru lub tynku aby zaakcentować krawędzie prostokątnych kamieni w celu uzyskania efektu dekoracyjnego. Powstają w ten sposób pionowe i poziome podziały rowkowe powierzchni. Wyróżnia się kilka typów boniowania, w zależności od typu zastosowanych rowków.
28 Elementy architektoniczne ścian Fryz poziomy pas dekoracyjny Gzyms - wysunięty przed lico ściany element poziomy, zwykle profilowany. Pełni funkcje praktyczne - ochrona ściany przed ściekającą wodą opadową, oraz dekoracyjne.
29 Elementy architektoniczne ścian Lukarna - okno lub okienko w połaci dachowej.
30 Elementy architektoniczne ścian Pilaster - płaski filar występujące ze ściany, składający się z elementów analogicznych do kolumny (baza, trzon, głowica) służący do dekoracji ściany budowli. Ryzalit - występująca z lica elewacji część budynku, tworząca z nim organiczną całość. Ryzality mają plan prostokąta, półkola, trapezu, są równe wysokością z elewacją do której przylegają. Istnieją ryzality środkowe, boczne i narożne.

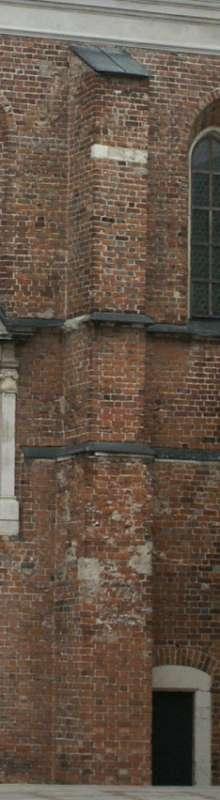

31 Elementy architektoniczne ścian Przypora (filar przyporowy, skarpa, szkarpa) - charakterystyczny dla architektury gotyckiej silnie występujący z zewnętrznej ściany budynku pionowy filar stosowany dla jej wzmocnienia.
32 Nośność ścian Murowanych zależy od: o wytrzymałości na ściskanie elementów murowych i zaprawy o rodzaju elementów murowych o grubości i smukłości ściany o Ilości i wielkości otworów Żelbetowych (słupy) zależy od: o Wymiarów i rozstawu słupów o Klasy betonu i ilości zbrojenia
33 Nośność ścian Drewnianych z bali zależy od: o o o Klasy drewna Grubości ściany Ilości i wielkości otworów Drewnianych lub metalowych szkieletowych zależy od: o o Klasy drewna lub rodzaju stali Wymiarów i rozstawu elementów szkieletu
34 Technologie budowy ścian
35 Technologie budowy ścian
36 Technologie budowy ścian
37 Technologie budowy ścian
38 Technologie budowy ścian
39 Technologie budowy ścian
40 Technologie budowy ścian

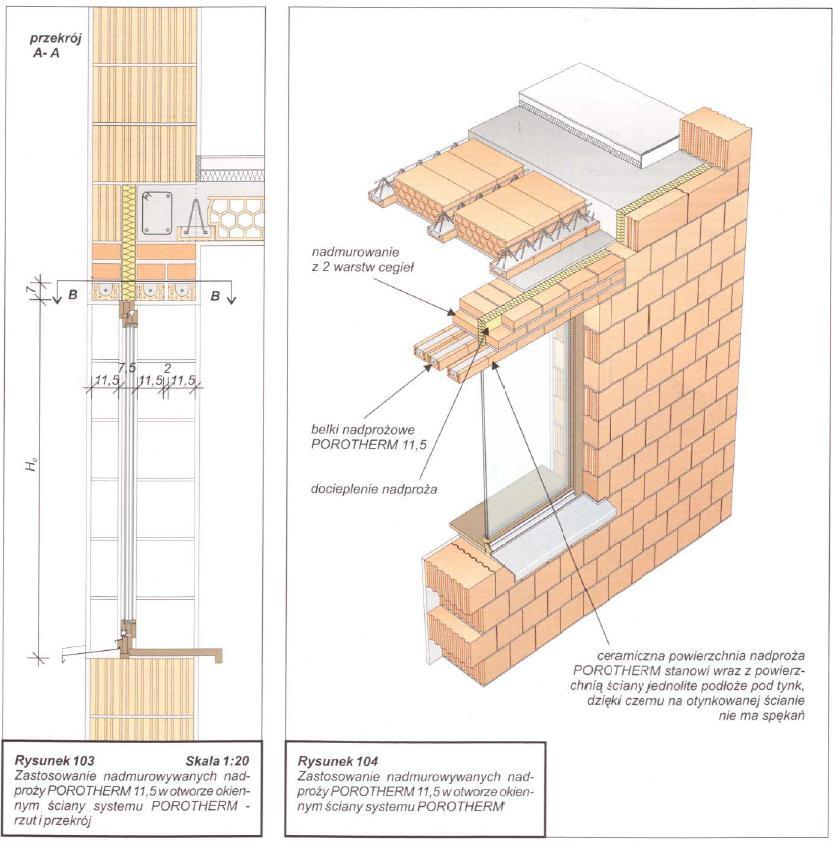

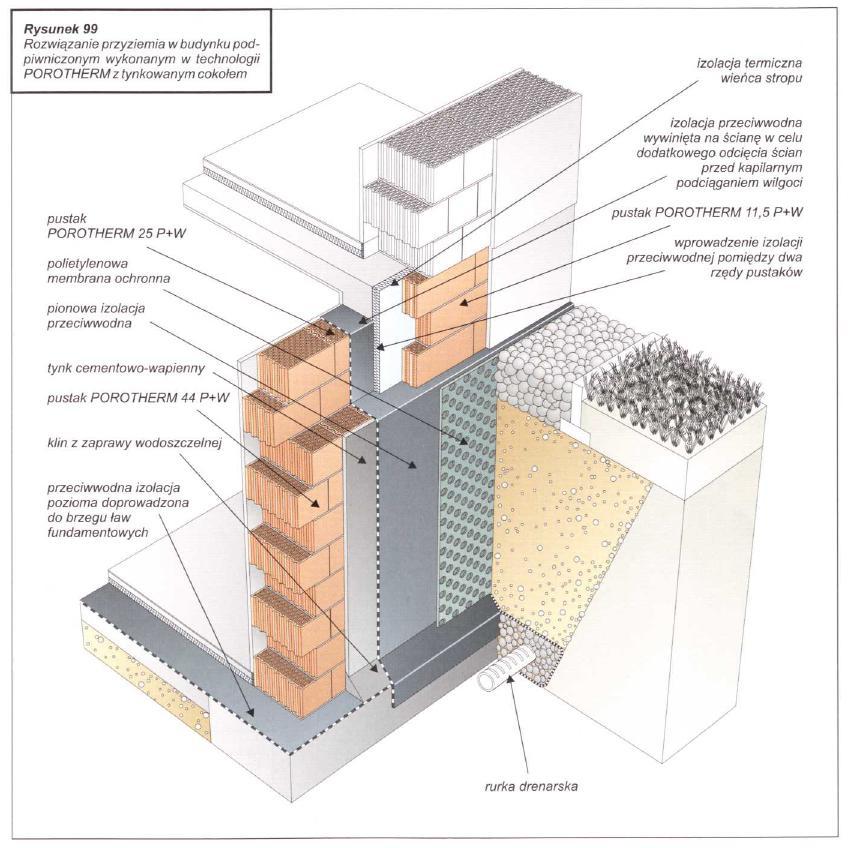

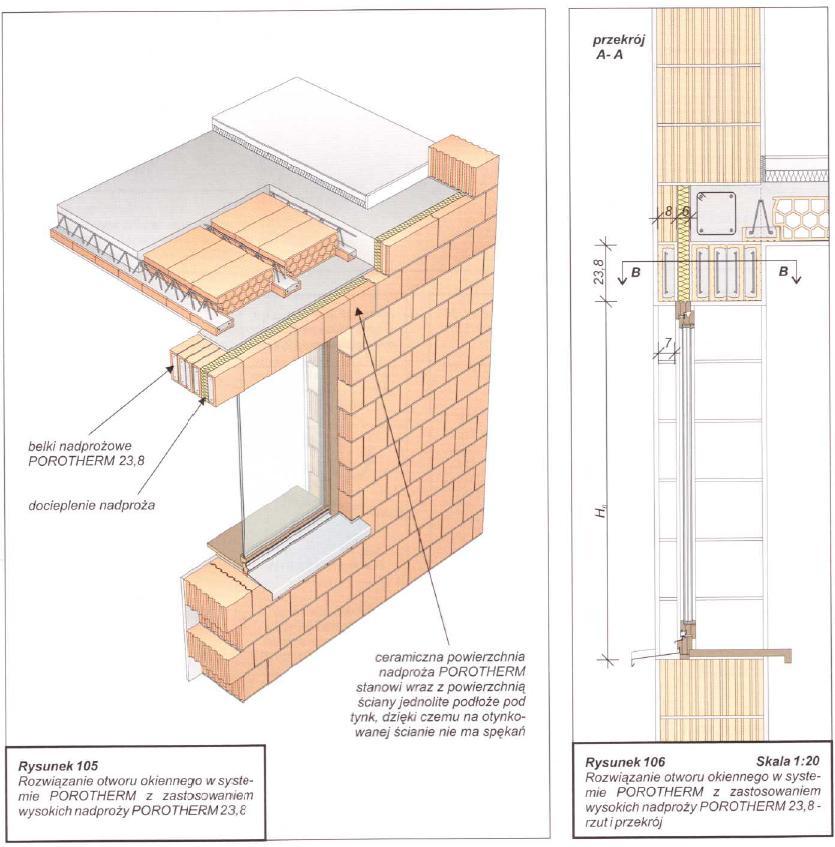

41 System Porotherm
42 System Porotherm
43 System Porotherm
44 System Porotherm
45 System Porotherm

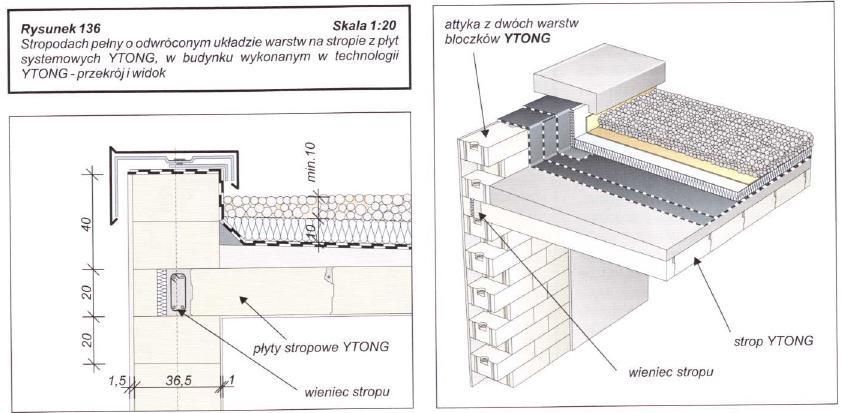

46 System Ytong
47 System Ytong
48 System Ytong
49 System Ytong
50 System Ytong

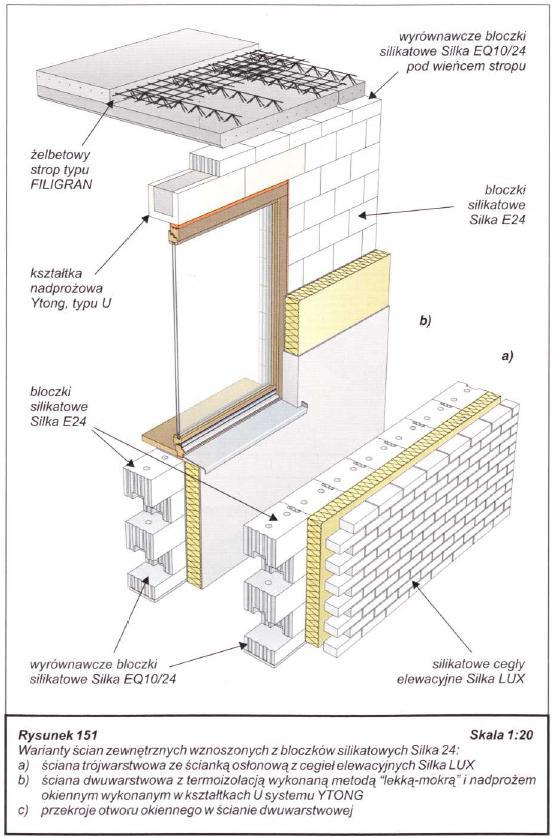

51 System Silka
52 Keramzytowe
53 Keramzytowe

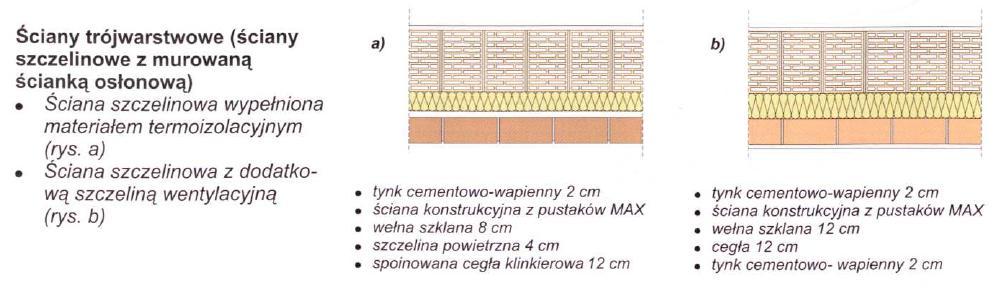

54 Ściany szczelinowe
55 Ściany szczelinowe
56 Ściany szczelinowe
57 Ściany szczelinowe
58 Ściany szczelinowe

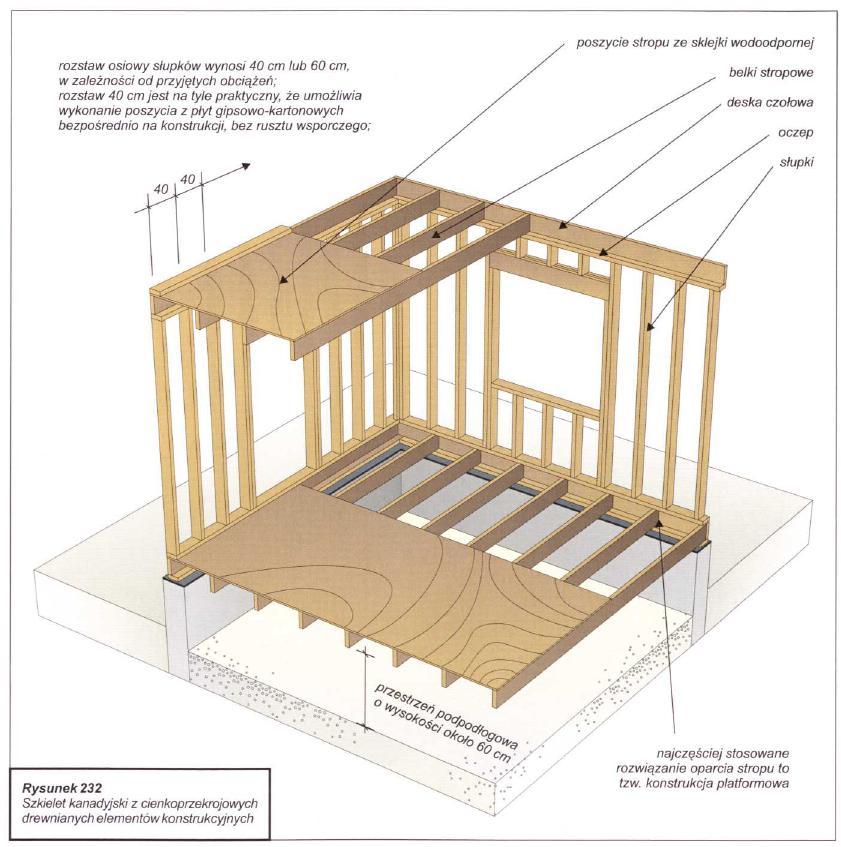

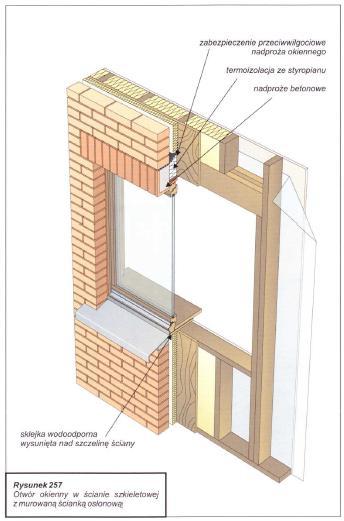

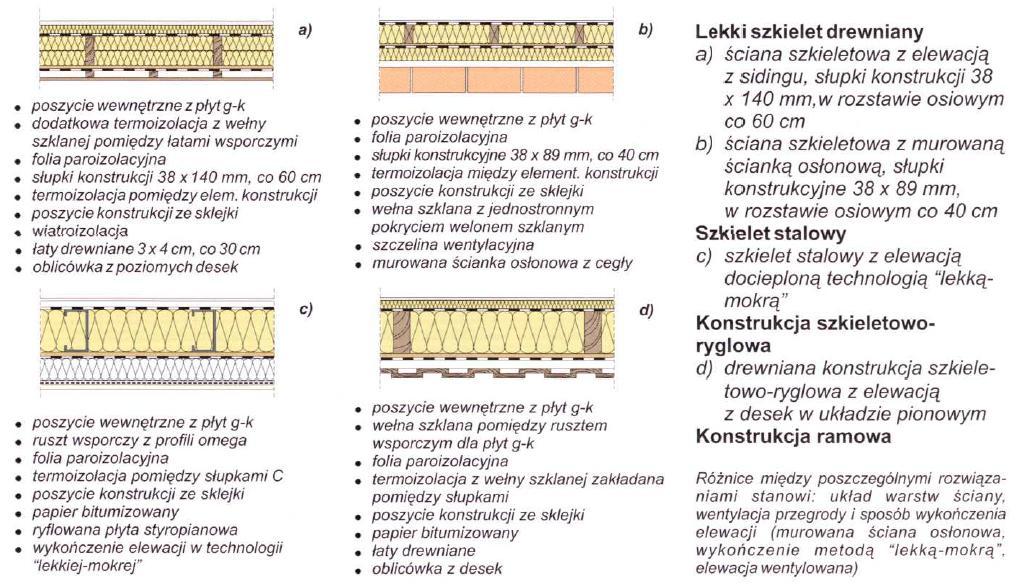

59 Drewniane - szkieletowe
60 Drewniane - szkieletowe
61 Drewniane - szkieletowe
62 Drewniane - szkieletowe
63 Drewniane - szkieletowe
64 Drewniane - szkieletowe

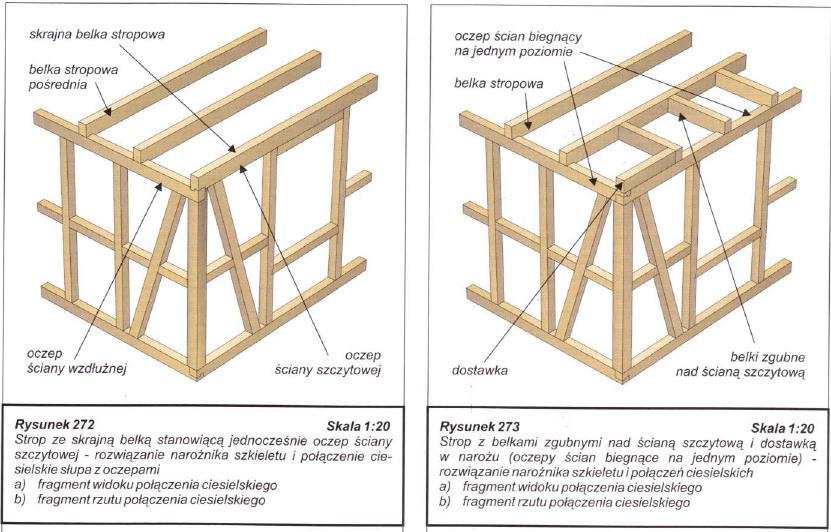

65 Drewniane - szachulcowe
66 Drewniane - szachulcowe
67 Drewniane - szachulcowe
68 Drewniane - szachulcowe

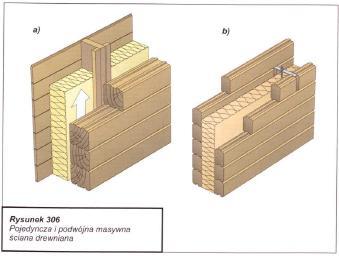

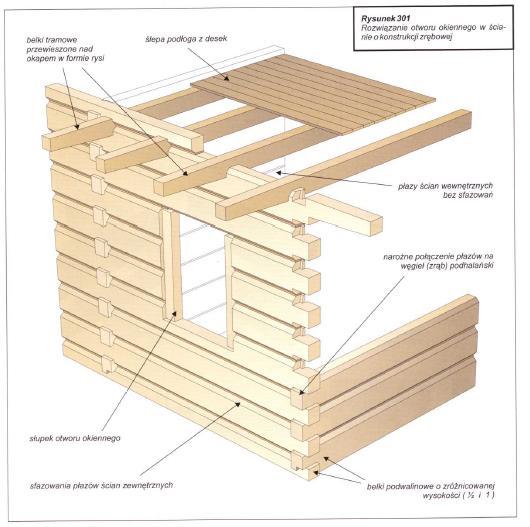

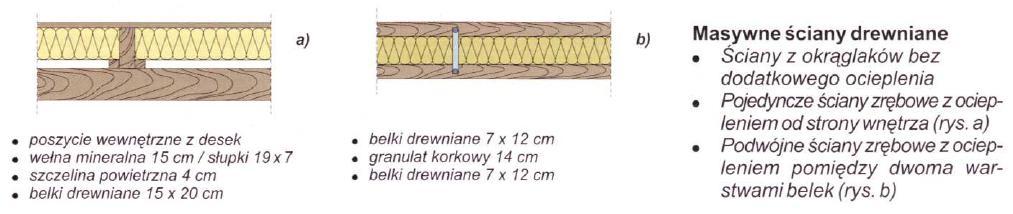

69 Drewniane - bale
70 Drewniane - bale

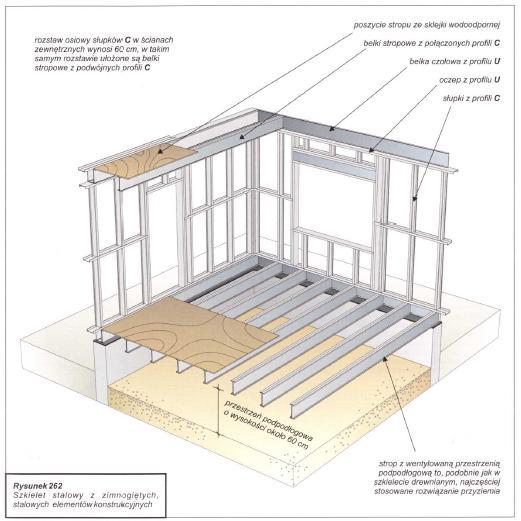

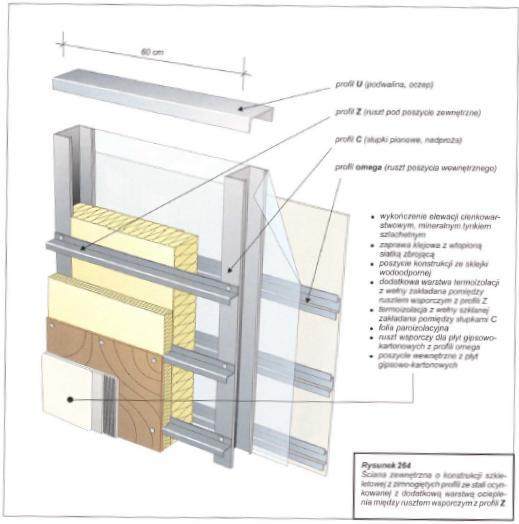

71 Metalowe - szkieletowe
72 Metalowe - szkieletowe
73 Metalowe - szkieletowe

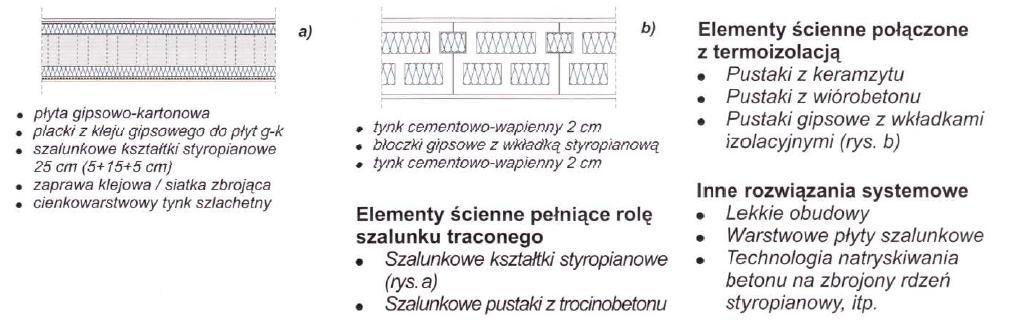

74 Kształtki styropianowe

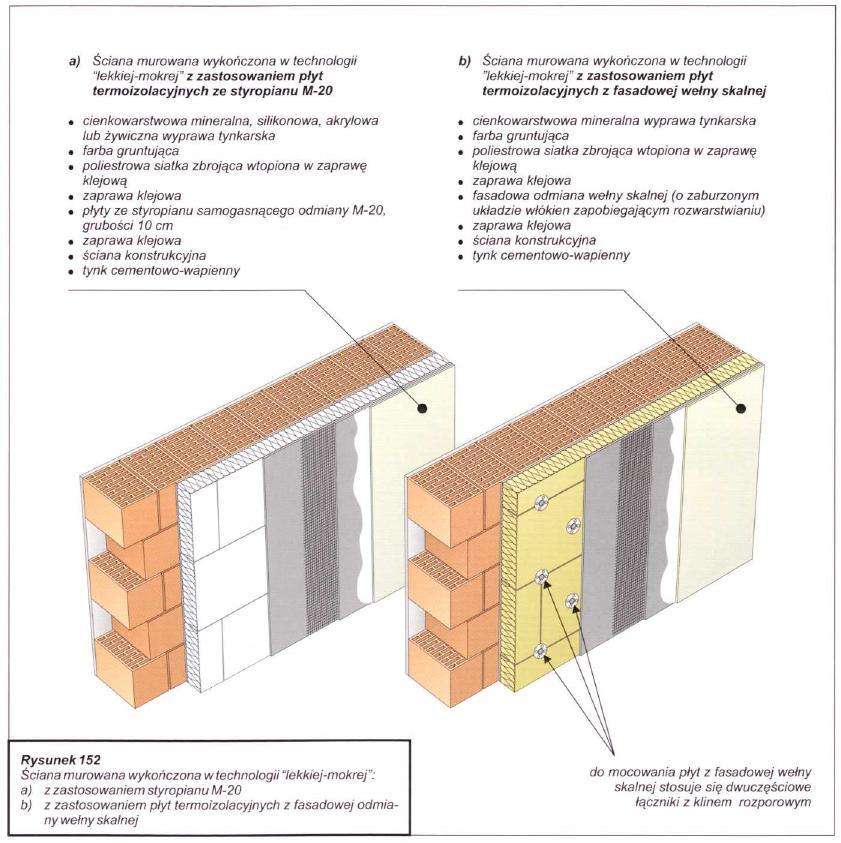

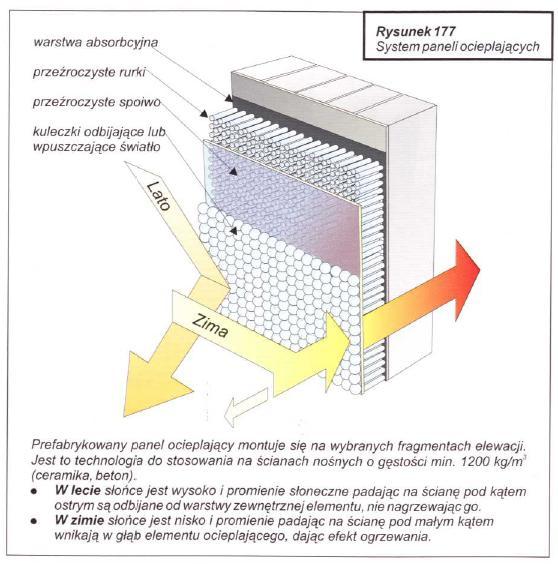

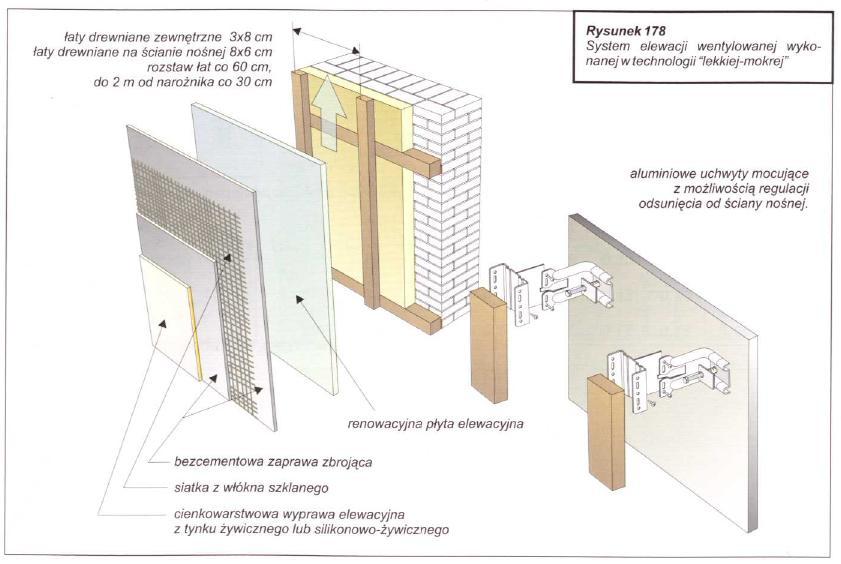

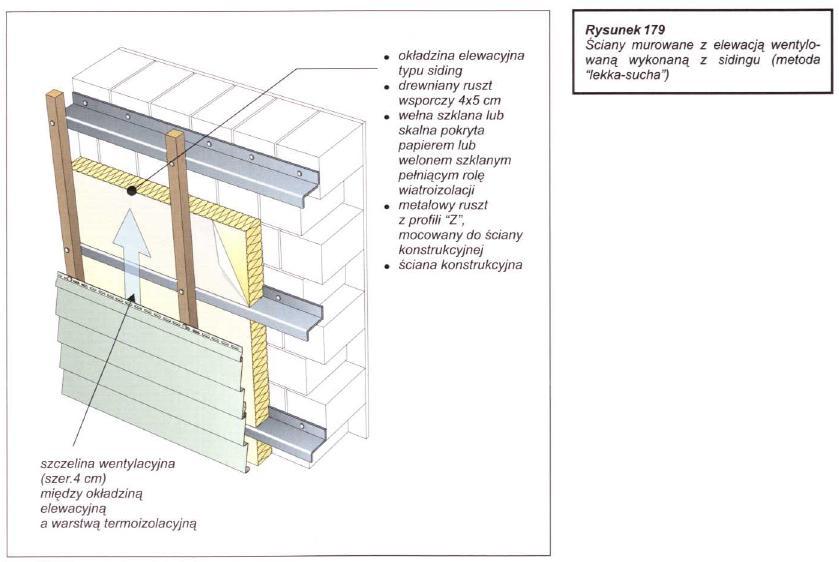

75 Ściany - Izolacje termiczne
76 Izolacje termiczne
77 Izolacje termiczne
78 Izolacje termiczne
79 Izolacje termiczne
80 Izolacje termiczne
81 Izolacje termiczne
82 Izolacje termiczne
83 Izolacje termiczne
84 Izolacje termiczne
85 Izolacje termiczne
86 Izolacje termiczne
