1 Assembly Instructions of Timber Trend elevation

2 Assembly Instructions of Timber Trend elevation Basic guidelines: 1. Mount horizontal battens for the start slats upon the bottom wall edge use the lath of the size of 50 mm x 50 mm (10 mm thicker than the remaining ones) and horizontal battens of the size of 40 mm x 50 mm upon the upper wall edge. (Fig.2) 2. Mount upon the wall vertical battens of the size of 40mm x 50mm in the span of up to 400 mm. 3. Measure vertical battens for external and internal corners as well as for edge slats and assemble them. (Fig. 1) 4. Mount additional battens for the window slat WC (Windows Casing). Fig.1 Assembly of battens for corners 5. Mount the start slats observing the span of 6 mm between them (and 6 mm between the slat and the corner), using universal screws of the length of 30 mm or tacks of the min. length of 30 mm. The start slats are to be applied also for the window slats (WC). 6. Mount corners equipped with a foam polystyrene insert (see: the guidelines above). 7. Mount slats WC (Windows Casing) (see: general guidelines, page 3). 8. Mount the first Timber Trend panel, screwing it in accordance with the general rules of siding assembly (see: general guidelines of Timber Trend assembly, page 3). Fig.2 Assembly of battens for the start slat 9. In the case of greater span of the building than the length of the Timber Trend panel, previously plan vertical battens of the size of 40 x 50 mm for the connecting slat T80 and T120. Fig. 3 Assembly of window slats WC

3 General guidelines of Timber Trend assembly 1. In order to nail (screw) the elements use tacks or universal screws of the min. length of 30 mm. Apply them only in the place of mounting openings (the centre of the mounting opening) (Fig. 4). NOTE: the head of the screw or the nail must be bigger than the siding mounting opening. 2. Upon carrying out the nailing (screwing) process, the Timber Trend panel (and the remaining accessories) must be able to move horizontally (Timber Trend panel, start slats, WC slats) and vertically (corners, vertical edge slats). NOTE: do not nail the siding using too much force. Nailing (screwing) of the elements with too much force prevents siding elements from moving, hence it results in their damage under the influence of temperature changes (widening, shrinking of the material). Fig.4 Manner of screwing (nailing) Fig.5 Assembly clearance between the panel and the corner (accessories) 3. Screw (nail) the screws (nails) in mounting openings of the Timber Trend panels in accordance with the arrangement of vertical battens. In the case of the remaining accessories, screw the elements each 150 mm 300 mm. 4. Mount the Timber Trend elements with the clearance of 6 mm for the side between the panel and the corner (WC slat, J edge slat, etc.) (Fig. 5). Fig.6 Correct assembly of panels in locks (here: in the start slat) 5. Make sure to properly button consecutive Timber Trend panels, starting with the first panel buttoned on the start slat. While screwing, hold the button panel so that it does not spring out of the lock. Do not leave a loosely hanging and unbuttoned panel. (Fig. 6). 6. In the case in which it is indispensible to remove a part of the Timber Trend panel with mounting openings (next to window openings, finishing of the top wall), execute the mounting elements manually in order to mount them correctly (Fig. 7). Mount them in accordance with the general mounting rules. Fig.7 Execution of additional assembly openings 7. Make sure so that the nail or the screw is nailed or screwed perpendicularly to the surface in order to prevent the Timber Trend panel from sliding down. (Fig. 8). 8. NOTE: mount Timber Trend elevation at the distance not less than 1 m from the sheet roof. Fig.8 Correct assembly of the mounting screw (nail)

Window Casing slat 5. internal corner 6.

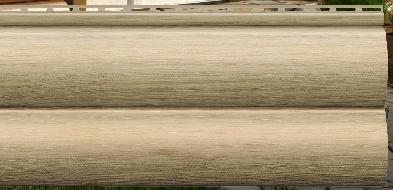

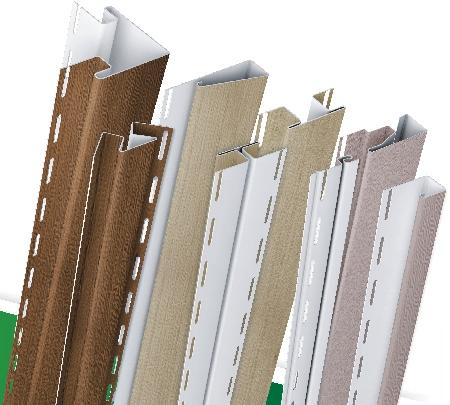

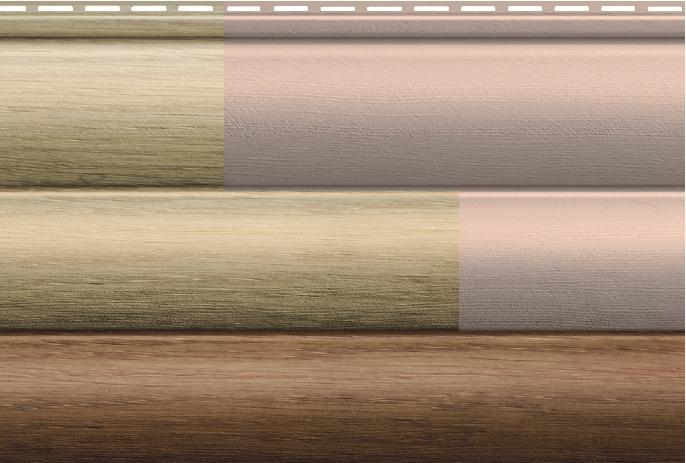

4 Timber Trend system elements Taupe Pine Golden oak Available elements of Timber Trend system 1 1. external corner 2 2. wide J slat 3. T120 slat 4. Window Casing slat 5. internal corner 6. T80 slat 7. Start slat J slat

5 Karta Gwarancyjna - Timber Trend Firma Royal Europa z siedzib¹ w Polkowicach, ul. Royal 1, zwana dalej Gwarantem, udziela Panu/ Firmie gwarancji na towar zakupiony w dniu. nr faktury... w firmie... I. Zasady ogólne 1. Gwarant udziela dziesiêcioletniej gwarancji na zakupione elementy drewnopodobnej elewacji balowej Timber Trend. 2. Terytorialny zasiêg ochrony gwarancyjnej obejmuje obszar Rzeczypospolitej Polskiej oraz obszary poza jej granicami. Realizacja gwarancji produktu znajduj¹cego siê na terytorium Rzeczpospolitej Polskiej, jak i poza jej granicami nastêpuje w oparciu o przepisy niniejszej Karty Gwarancyjnej. II. Warunki gwarancji 1. Gwarancji udziela siê Nabywcy na okres 10 lat od daty zakupu. 2. W przypadku wyst¹pienia w okresie gwarancji wady produkcyjnej, Gwarant zobowi¹zuje siê do bezp³atnego dostarczenia do punktu zakupu lub innego wskazanego przez siebie punktu wyrobów wolnych od wad w miejsce wyrobów wadliwych lub wyp³aty kwoty gwarancyjnej wed³ug poni szej tabeli: 0-3 lat 85 % 3-7 lat 70 % 7-10 lat 60 % 3. Gwarancja obejmuje trwaùoœæ mechaniczn¹ oraz stabilnoœæ koloru. Dopuszczalne jest niewielkie odbarwienie systemu jako efekt d³ugotrwa³ego dzia³ania czynników atmosferycznych. 4. Gwarancja nie obejmuje wad powsta³ych po sprzeda y i zamontowaniu systemów wynikaj¹cych z : a. niew³aœciwego przechowywania i transportu, b. nieprzestrzegania zasad instrukcji monta u, c. nieprawid³owej eksploatacji i obs³ugi produktu, d. u ycia elementów innego producenta, e. dzia³ania si³y wy szej, f. niezgodnym z normami oddzia³ywaniem. 5. Gwarant zastrzega sobie prawo do zaprzestania produkcji wyrobu, jego modyfikacji oraz zmiany palety kolorystycznej. 6. Gwarant nie ponosi odpowiedzialnoœci, gdy w przypadku wymiany produkt bêdzie siê ró ni³ odcieniem koloru lub po³yskiem od wczeœniej zamontowanych elementów. 7. W przypadku stwierdzenia wady systemu Nabywca zobowi¹zany jest zawiadomiæ pisemnie bezpoœredniego Sprzedawcê, za³¹czaj¹c opis rodzaju uszkodzenia, dokumentacjê zdjêciow¹, kopiê niniejszej karty gwarancyjnej oraz dokumentu zakupu. Podstaw¹ przyjêcia zg³oszenia gwarancyjnego jest Karta Gwarancyjna oraz dowód zakupu. Karta gwarancyjna musi byæ wype³niona poprawnie i czytelnie podpisana przez Sprzedawcê, Nabywcê oraz Wykonawcê. 8. Gwarant zastrzega sobie prawo dokonania inspekcji na miejscu, celem zebrania dodatkowych informacji. Do czasu przyjêcia reklamacji Nabywca nie mo e dokonywaæ adnych napraw na reklamowanym obiekcie. 9. Gwarant nie prowadzi monta u produktów we w³asnym zakresie i z tego tytu³u nie udziela gwarancji na jakoœæ monta u i nie odpowiada za uszkodzenia powsta³e podczas ich instalowania. Nie zastosowanie siê do zaleceñ instrukcji monta u skutkuje utrat¹ gwarancji. III. Nabywca zobowi¹zuje siê do odebrania od podmiotu montuj¹cego produkt poni szego oœwiadczenia: Oœwiadczenie podmiotu montuj¹cego produkt: Podmiot montuj¹cy, zwany dalej Wykonawc¹, oœwiadcza, e zapozna³ siê z instrukcj¹ monta u produktu oraz oœwiadcza, e dokona³ monta u zgodnie z instrukcj¹ producenta.... Podpis i pieczêæ wykonawcy IV. Gwarant rozpatrzy reklamacjê najpóÿniej w ci¹gu 14 dni od dnia jej otrzymania. W przypadku gdy wymagana jest dodatkowa ocena zasadnoœci reklamacji, termin jej rozpatrzenia to 21 dni. V. Niniejsza gwarancja nie wy³¹cza, nie ogranicza ani nie zawiesza uprawnieñ Nabywcy wynikaj¹cych z niezgodnoœci towaru z umow¹. VI. Nabywca oœwiadcza, e otrzyma³ i zapozna³ siê z warunkami gwarancji i instrukcj¹ monta u drewnopodobnej elewacji balowej Timber Trend.... Podpis i pieczêæ Sprzedawcy... Podpis W³aœciciela / Nabywcy

6 Contact: Royal Europa Sp. z o.o. ul. Royal Polkowice tel. +48 (76) fax +48 (76)
