1 SPECYFIKACJA TECHNICZNA I. Przedmiot zamówienia Przedmiotem zamówienia jest dostawa: 1. 1 sztuki 3-fazowego testera zabezpieczeń firmy OMICRON typu CMC Cyfrowego testera przekładników prądowych CT Analyzer 3. Wielofunkcyjnego testera do pomiarów parametrów linii energetycznych II. Wymagania dla testera zabezpieczeń firmy OMICRON typu CMC Wymagania ogólne 1.1. Tester musi być urządzeniem przenośnym, zawierającym wszystkie moduły w jednej obudowie 1.2. Wraz z testerem CMC365 dostarczone będzie użytkowe oprogramowanie firmowe, 1.3. Dostarczone testery muszą być fabrycznie nowe (wyprodukowane w 2014r) oraz w pełni funkcjonalne i sprawne 1.4. Tester oraz dołączone oprogramowanie muszą zapewnić wykonywanie pełnych testów urządzeń, wraz z charakterystykami: - zabezpieczenia odległościowe - zabezpieczenia różnicowe linii i transformatorów 2 uzwojeniowych, a przy współpracy ze wzmacniaczem CMA 156 również 3- uzwojeniowych - zabezpieczenia nadprądowe (kierunkowe, bezkierunkowe,) - zabezpieczenia nad-/podczęstotliwościowe - zabezpieczenia nad-/podnapięciowe - zabezpieczenia mocowe (kierunkowe) - testowanie modułów SPZ, załączania na zwarcie, kołysania mocy, synchrocheck 1.5. Dla zapewnienia trwałości i odporności na uszkodzenia, nie dopuszcza się zastosowania na płycie czołowej elementów nastawczych oraz innych narażonych na uszkodzenia (np. wyświetlacz) 1.6. Tester powinien być zasilany napięciem jednofazowym Un= VAC. Kabel zasilający zakończony wtykiem standardowym 1.7. Dla zabezpieczenia na czas transportu, tester musi być wyposażony w odporną na urazy mechaniczne obudowę transportową 1.8. Tester musi współpracować ze wzmacniaczem CMA156 firmy Omicron który jest na wyposażeniu działu Zabezpieczeń i Automatyki Tester musi być wyposażony w niezależny zasilacz DC o regulowanym napięciu wyjściowym w granicach 0-260VDC i o mocy nie mniejszej od 50W Komunikacja z urządzeniem sterującym musi odbywać się za pomocą interfejsu Ethernet RJ Wraz z każdym testerem muszą być dostarczone: - Torba (pokrowiec) na tester - Kabel zasilający - Kabel do podłączenia urządzenia sterującego -2szt. - Urządzenie sterujące do obsługi testera - Trwała skrzynia transportowa z kółkami

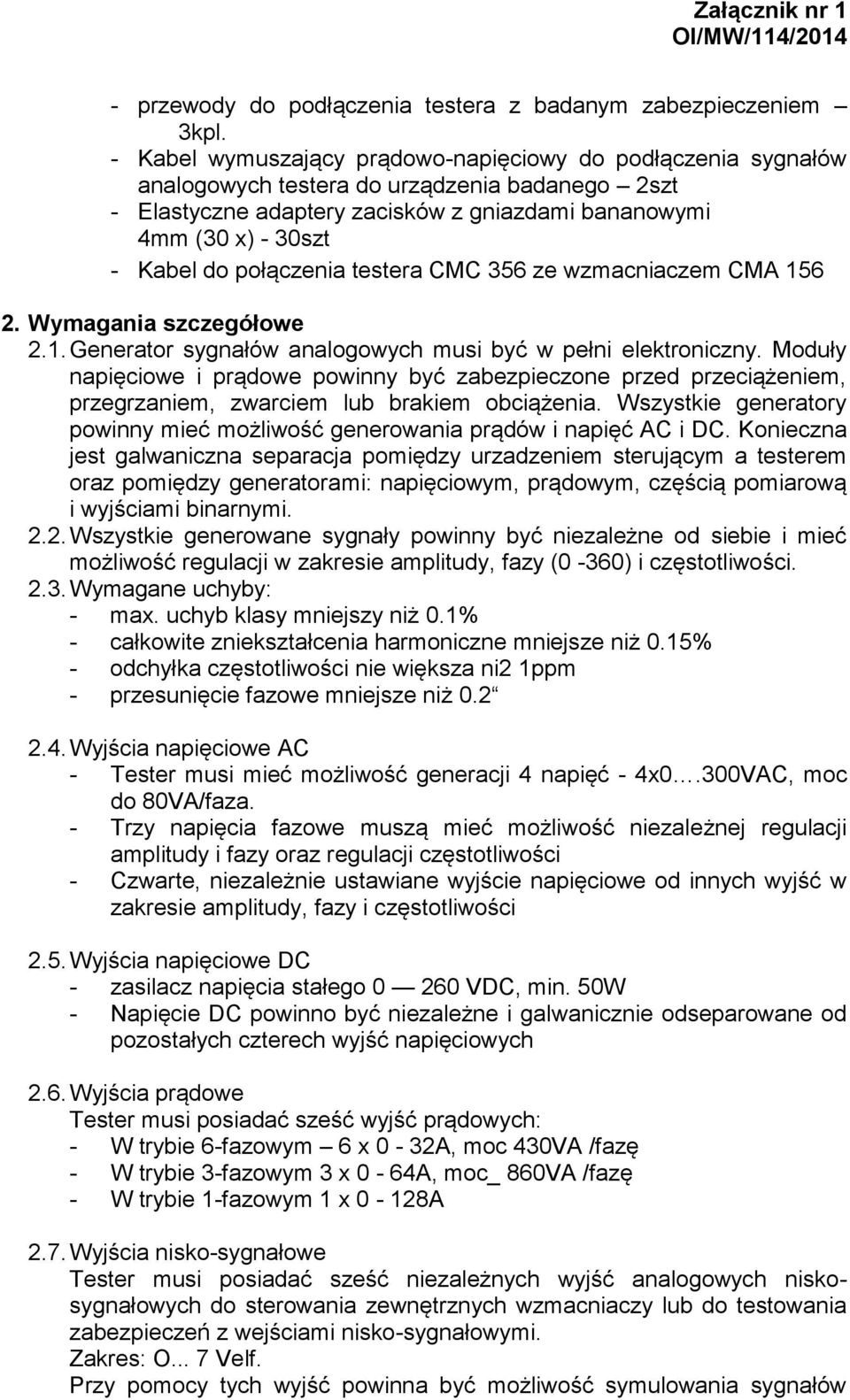

2 - przewody do podłączenia testera z badanym zabezpieczeniem 3kpl. - Kabel wymuszający prądowo-napięciowy do podłączenia sygnałów analogowych testera do urządzenia badanego 2szt - Elastyczne adaptery zacisków z gniazdami bananowymi 4mm (30 x) - 30szt - Kabel do połączenia testera CMC 356 ze wzmacniaczem CMA Wymagania szczegółowe 2.1. Generator sygnałów analogowych musi być w pełni elektroniczny. Moduły napięciowe i prądowe powinny być zabezpieczone przed przeciążeniem, przegrzaniem, zwarciem lub brakiem obciążenia. Wszystkie generatory powinny mieć możliwość generowania prądów i napięć AC i DC. Konieczna jest galwaniczna separacja pomiędzy urzadzeniem sterującym a testerem oraz pomiędzy generatorami: napięciowym, prądowym, częścią pomiarową i wyjściami binarnymi Wszystkie generowane sygnały powinny być niezależne od siebie i mieć możliwość regulacji w zakresie amplitudy, fazy (0-360) i częstotliwości Wymagane uchyby: - max. uchyb klasy mniejszy niż 0.1% - całkowite zniekształcenia harmoniczne mniejsze niż 0.15% - odchyłka częstotliwości nie większa ni2 1ppm - przesunięcie fazowe mniejsze niż Wyjścia napięciowe AC - Tester musi mieć możliwość generacji 4 napięć - 4x0.300VAC, moc do 80VA/faza. - Trzy napięcia fazowe muszą mieć możliwość niezależnej regulacji amplitudy i fazy oraz regulacji częstotliwości - Czwarte, niezależnie ustawiane wyjście napięciowe od innych wyjść w zakresie amplitudy, fazy i częstotliwości 2.5. Wyjścia napięciowe DC - zasilacz napięcia stałego VDC, min. 50W - Napięcie DC powinno być niezależne i galwanicznie odseparowane od pozostałych czterech wyjść napięciowych 2.6. Wyjścia prądowe Tester musi posiadać sześć wyjść prądowych: - W trybie 6-fazowym 6 x 0-32A, moc 430VA /fazę - W trybie 3-fazowym 3 x 0-64A, moc_ 860VA /fazę - W trybie 1-fazowym 1 x 0-128A 2.7. Wyjścia nisko-sygnałowe Tester musi posiadać sześć niezależnych wyjść analogowych niskosygnałowych do sterowania zewnętrznych wzmacniaczy lub do testowania zabezpieczeń z wejściami nisko-sygnałowymi. Zakres: O... 7 Velf. Przy pomocy tych wyjść powinna być możliwość symulowania sygnałów

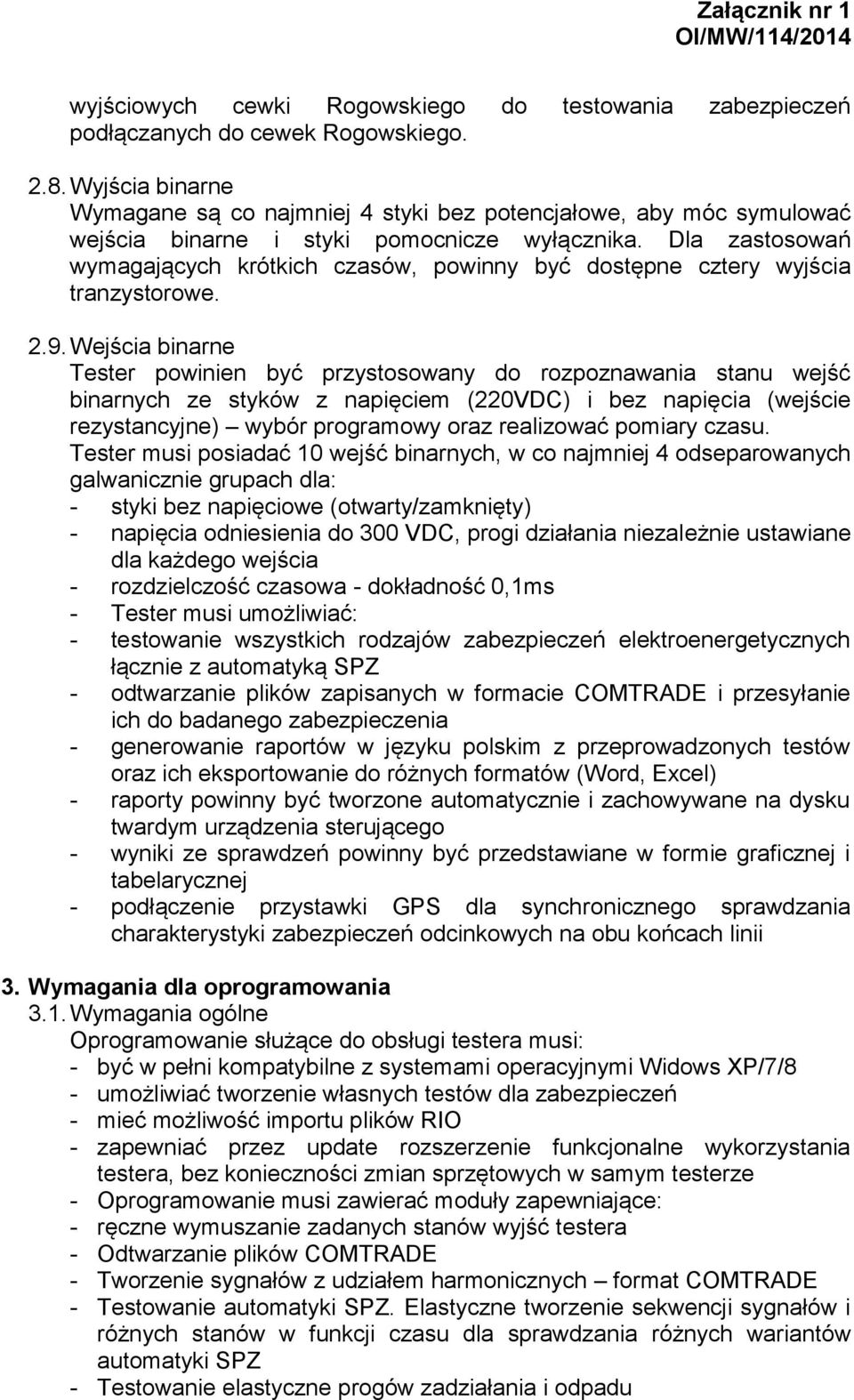

3 wyjściowych cewki Rogowskiego do testowania zabezpieczeń podłączanych do cewek Rogowskiego Wyjścia binarne Wymagane są co najmniej 4 styki bez potencjałowe, aby móc symulować wejścia binarne i styki pomocnicze wyłącznika. Dla zastosowań wymagających krótkich czasów, powinny być dostępne cztery wyjścia tranzystorowe Wejścia binarne Tester powinien być przystosowany do rozpoznawania stanu wejść binarnych ze styków z napięciem (220VDC) i bez napięcia (wejście rezystancyjne) wybór programowy oraz realizować pomiary czasu. Tester musi posiadać 10 wejść binarnych, w co najmniej 4 odseparowanych galwanicznie grupach dla: - styki bez napięciowe (otwarty/zamknięty) - napięcia odniesienia do 300 VDC, progi działania niezależnie ustawiane dla każdego wejścia - rozdzielczość czasowa - dokładność 0,1ms - Tester musi umożliwiać: - testowanie wszystkich rodzajów zabezpieczeń elektroenergetycznych łącznie z automatyką SPZ - odtwarzanie plików zapisanych w formacie COMTRADE i przesyłanie ich do badanego zabezpieczenia - generowanie raportów w języku polskim z przeprowadzonych testów oraz ich eksportowanie do różnych formatów (Word, Excel) - raporty powinny być tworzone automatycznie i zachowywane na dysku twardym urządzenia sterującego - wyniki ze sprawdzeń powinny być przedstawiane w formie graficznej i tabelarycznej - podłączenie przystawki GPS dla synchronicznego sprawdzania charakterystyki zabezpieczeń odcinkowych na obu końcach linii 3. Wymagania dla oprogramowania 3.1. Wymagania ogólne Oprogramowanie służące do obsługi testera musi: - być w pełni kompatybilne z systemami operacyjnymi Widows XP/7/8 - umożliwiać tworzenie własnych testów dla zabezpieczeń - mieć możliwość importu plików RIO - zapewniać przez update rozszerzenie funkcjonalne wykorzystania testera, bez konieczności zmian sprzętowych w samym testerze - Oprogramowanie musi zawierać moduły zapewniające: - ręczne wymuszanie zadanych stanów wyjść testera - Odtwarzanie plików COMTRADE - Tworzenie sygnałów z udziałem harmonicznych format COMTRADE - Testowanie automatyki SPZ. Elastyczne tworzenie sekwencji sygnałów i różnych stanów w funkcji czasu dla sprawdzania różnych wariantów automatyki SPZ - Testowanie elastyczne progów zadziałania i odpadu

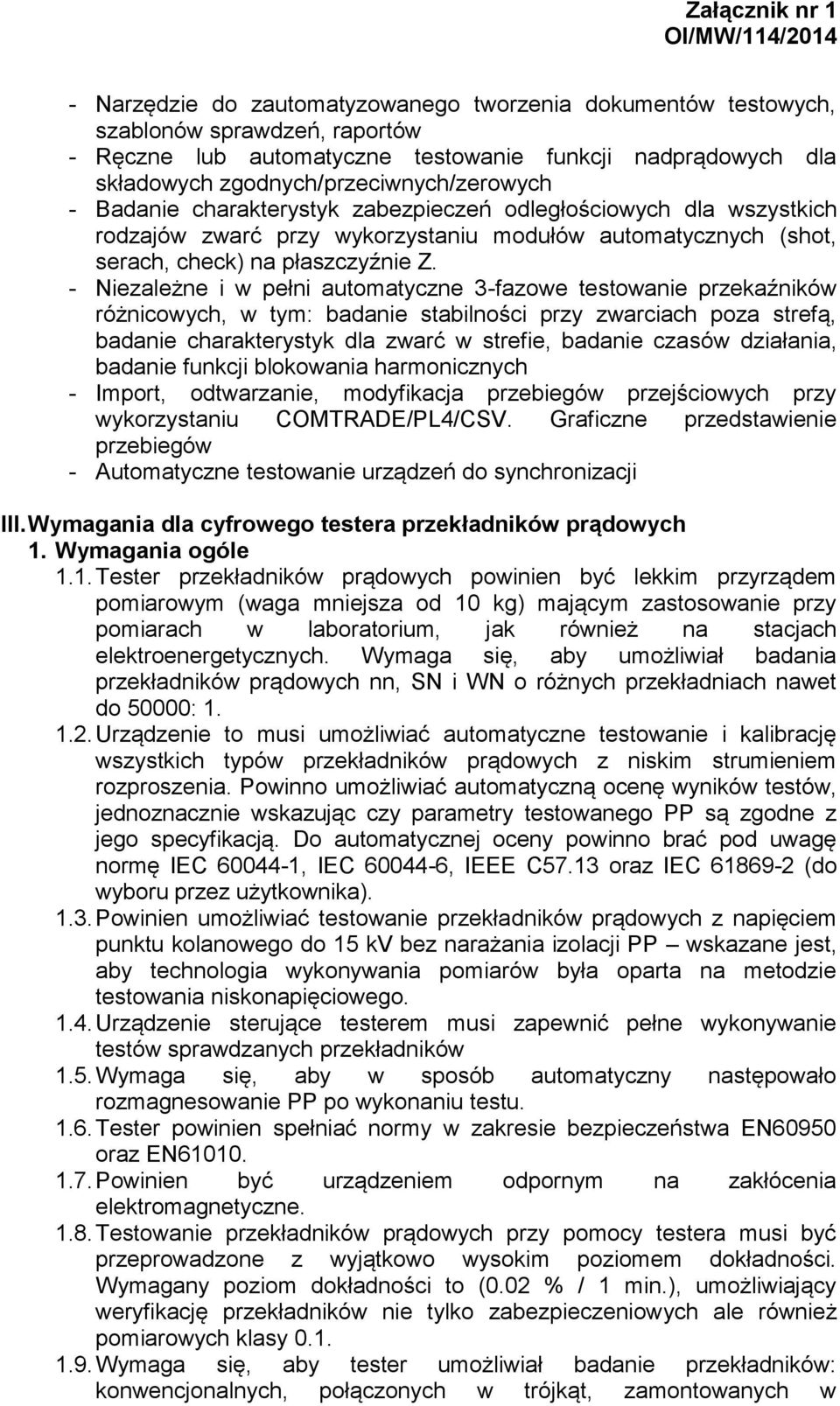

4 - Narzędzie do zautomatyzowanego tworzenia dokumentów testowych, szablonów sprawdzeń, raportów - Ręczne lub automatyczne testowanie funkcji nadprądowych dla składowych zgodnych/przeciwnych/zerowych - Badanie charakterystyk zabezpieczeń odległościowych dla wszystkich rodzajów zwarć przy wykorzystaniu modułów automatycznych (shot, serach, check) na płaszczyźnie Z. - Niezależne i w pełni automatyczne 3-fazowe testowanie przekaźników różnicowych, w tym: badanie stabilności przy zwarciach poza strefą, badanie charakterystyk dla zwarć w strefie, badanie czasów działania, badanie funkcji blokowania harmonicznych - Import, odtwarzanie, modyfikacja przebiegów przejściowych przy wykorzystaniu COMTRADE/PL4/CSV. Graficzne przedstawienie przebiegów - Automatyczne testowanie urządzeń do synchronizacji III. Wymagania dla cyfrowego testera przekładników prądowych 1. Wymagania ogóle 1.1. Tester przekładników prądowych powinien być lekkim przyrządem pomiarowym (waga mniejsza od 10 kg) mającym zastosowanie przy pomiarach w laboratorium, jak również na stacjach elektroenergetycznych. Wymaga się, aby umożliwiał badania przekładników prądowych nn, SN i WN o różnych przekładniach nawet do 50000: Urządzenie to musi umożliwiać automatyczne testowanie i kalibrację wszystkich typów przekładników prądowych z niskim strumieniem rozproszenia. Powinno umożliwiać automatyczną ocenę wyników testów, jednoznacznie wskazując czy parametry testowanego PP są zgodne z jego specyfikacją. Do automatycznej oceny powinno brać pod uwagę normę IEC , IEC , IEEE C57.13 oraz IEC (do wyboru przez użytkownika) Powinien umożliwiać testowanie przekładników prądowych z napięciem punktu kolanowego do 15 kv bez narażania izolacji PP wskazane jest, aby technologia wykonywania pomiarów była oparta na metodzie testowania niskonapięciowego Urządzenie sterujące testerem musi zapewnić pełne wykonywanie testów sprawdzanych przekładników 1.5. Wymaga się, aby w sposób automatyczny następowało rozmagnesowanie PP po wykonaniu testu Tester powinien spełniać normy w zakresie bezpieczeństwa EN60950 oraz EN Powinien być urządzeniem odpornym na zakłócenia elektromagnetyczne Testowanie przekładników prądowych przy pomocy testera musi być przeprowadzone z wyjątkowo wysokim poziomem dokładności. Wymagany poziom dokładności to (0.02 % / 1 min.), umożliwiający weryfikację przekładników nie tylko zabezpieczeniowych ale również pomiarowych klasy Wymaga się, aby tester umożliwiał badanie przekładników: konwencjonalnych, połączonych w trójkąt, zamontowanych w

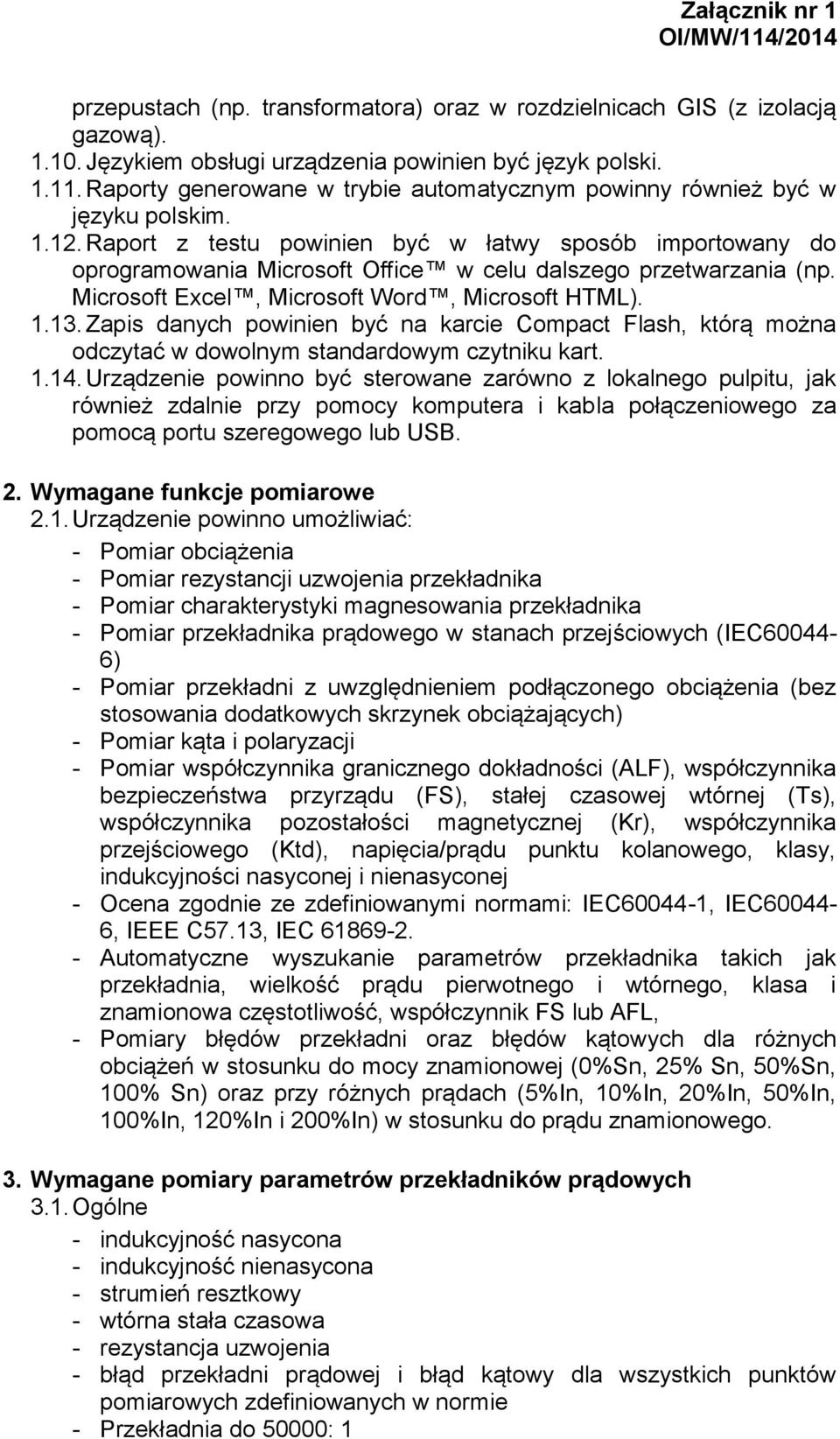

5 przepustach (np. transformatora) oraz w rozdzielnicach GIS (z izolacją gazową) Językiem obsługi urządzenia powinien być język polski Raporty generowane w trybie automatycznym powinny również być w języku polskim Raport z testu powinien być w łatwy sposób importowany do oprogramowania Microsoft Office w celu dalszego przetwarzania (np. Microsoft Excel, Microsoft Word, Microsoft HTML) Zapis danych powinien być na karcie Compact Flash, którą można odczytać w dowolnym standardowym czytniku kart Urządzenie powinno być sterowane zarówno z lokalnego pulpitu, jak również zdalnie przy pomocy komputera i kabla połączeniowego za pomocą portu szeregowego lub USB. 2. Wymagane funkcje pomiarowe 2.1. Urządzenie powinno umożliwiać: - Pomiar obciążenia - Pomiar rezystancji uzwojenia przekładnika - Pomiar charakterystyki magnesowania przekładnika - Pomiar przekładnika prądowego w stanach przejściowych (IEC ) - Pomiar przekładni z uwzględnieniem podłączonego obciążenia (bez stosowania dodatkowych skrzynek obciążających) - Pomiar kąta i polaryzacji - Pomiar współczynnika granicznego dokładności (ALF), współczynnika bezpieczeństwa przyrządu (FS), stałej czasowej wtórnej (Ts), współczynnika pozostałości magnetycznej (Kr), współczynnika przejściowego (Ktd), napięcia/prądu punktu kolanowego, klasy, indukcyjności nasyconej i nienasyconej - Ocena zgodnie ze zdefiniowanymi normami: IEC , IEC , IEEE C57.13, IEC Automatyczne wyszukanie parametrów przekładnika takich jak przekładnia, wielkość prądu pierwotnego i wtórnego, klasa i znamionowa częstotliwość, współczynnik FS lub AFL, - Pomiary błędów przekładni oraz błędów kątowych dla różnych obciążeń w stosunku do mocy znamionowej (0%Sn, 25% Sn, 50%Sn, 100% Sn) oraz przy różnych prądach (5%In, 10%In, 20%In, 50%In, 100%In, 120%In i 200%In) w stosunku do prądu znamionowego. 3. Wymagane pomiary parametrów przekładników prądowych 3.1. Ogólne - indukcyjność nasycona - indukcyjność nienasycona - strumień resztkowy - wtórna stała czasowa - rezystancja uzwojenia - błąd przekładni prądowej i błąd kątowy dla wszystkich punktów pomiarowych zdefiniowanych w normie - Przekładnia do 50000: 1

6 - Prąd pierwotny do A 3.2. Zgodnie z IEC ALF/ALFI - współczynnik graniczny dokładności zgodnie z metodą pomiarową bezpośrednią/pośrednią - FS/FSI - współczynnik bezpieczeństwa przyrządu zgodnie z metodą pomiarową bezpośrednią/pośrednią - współczynnik przewymiarowania odpowiadający klasie PX - napięcie/prąd graniczny dokładności zgodnie z klasą PX - przekładnia zwojowa zgodnie z klasą PX - błąd przekładni zwojowej oraz błąd całkowity - Vkn / Ikn (napięcie/prąd punktu kolanowego zgodnie z IEC ) 3.3. Zgodnie z IEC znamionowy współczynnik symetrycznego prądu zwarciowego - współczynnik przejściowy - przekładnia zwojowa zgodnie z klasą TPS - błąd przekładni zwojowej zgodnie z klasą TPS - błąd szczytowy - maksymalne napięcie SEM ze składową przejściową - Vkn / Ikn (napięcie/prąd punktu kolanowego zgodnie z IEC ) 4. Parametry techniczne 4.1. Parametry generatora / wzmacniacza - Prąd wyjściowy A rms (15 A pik) - Napięcie wyjściowe V 4.2. Dokładność przekładni (dla mocy od 0 VA do mocy znamionowej) - przekładnia % - przekładnia % - przekładnia % 4.3. Pomiar kąta - Rozdzielczość 0.1 min - Dokładność 1 min (dla cos φ ) 4.4. Interfejs użytkownika - Wyświetlacz czytelny w świetle słonecznym. - Klawiatura numeryczna oraz klawisze funkcyjne do obsługi Napięcie zasilania - Napięcie znamionowe 110 V 240 V ±10 % 50 Hz - Dopuszczalny zakres 85 V 265 V 4.6. Temperatura otoczenia C

7 5. Zestawienie wymaganej aparatury i osprzętu pomocniczego 5.1. Tester 1 szt Urządzenie sterujące 1 szt Karta Compact Flash 128 MB 2 szt Czytnik kart USB 2.0 Compact Flash 1 szt Przetwornik USB - RS232 oraz kabel USB 3 szt Kabel RS232 Nullmodem 3 m 1 szt Kabel zasilający 1 szt Oprogramowanie do odczytu raportów 1 szt Oprogramowaniem do zdalnej obsługi 1 szt Kable koncentryczne pomiarowe z końcówkami bananowymi, 4 x 3 m, 2 x 10 m 2 kpl Cęgi z gniazdami bananowymi do podłączeń strony pierwotnej 4 szt Zaciski krokodylkowe (4 x czerwone, 4 x czarne) 8 szt Przewód uziemiający (PE) (ziel/żółt), 1 x 6 m, 6 mm2 2 szt Elastyczne adaptery zacisków z gniazdami bananowymi 4mm (30 x) 30szt Torba przenośna 1 szt Skrzynia transportowa dla testera z kółkami 1 szt. IV. Wymagania dla wielofunkcyjnego testera do pomiaru parametrów linii 1. Wymagania ogólne 1.1 Wielofunkcyjne urządzenie umożliwiające testowanie, pomiary i uruchamianie szerokiego zakresu urządzeń stacyjnych tj.: - Przekładniki pomiarowe - Przekładniki napięciowe - Transformatory mocy - Linii energetycznych - Kabli WN 1.2 Tester powinien posiadać szeroki zakres generowanych prądów (ac+dc) i napięć. Częstotliwość wyjść as powinna być niezależna od częstotliwości zasilania oraz powinna być możliwość nastawiania jej w zakresie od 15 do 400Hz. 1.3 Powinna być możliwość przeprowadzenia testu ręcznego i automatycznego (według wyboru użytkownika). Każdy test powinien dostarczać obliczenia oczekiwanych wyników oraz błędy. 1.4 Wyniki powinny być zapisywane automatycznie oraz automatycznie powinny być generowane raporty z testów. 1.5 Ciężar pojedynczego urządzenia nie powinien przekraczać 30kg. 2. Wymagania szczegółowe 2.1 Pomiar parametrów linii energetycznych: Urządzenie powinno umożliwiać wykonanie następujących pomiarów parametrów linii:

8 - Impedancja oraz współczynnik kompensacji ziemnozwarciowej linii napowietrznej oraz kablowej - Impedancja wzajemna linii równoległych - Impedancja składowej zgodnej oraz zerowej 2.2 Pomiary innych urządzeń stacyjnych Urządzenie powinno mieć możliwość prostej rozbudowy umożliwiającej wykonanie następujących testów i pomiarów: - przekładników napięciowych - przekładników prądowych - trasformatorów mocy - pomiary rezystancji - pomiary napięć krokowych - pomiary rezystancji uziemień 2.3 Ręczne testowanie: Użytkownik powinien mieć możliwość wykonać ogólny test ręczny poprzez wybór źródła generacji oraz do dwóch wielkości pomiarowych. W oparciu o mierzone zmienne, tester powinien wyliczać: - Moc czynną i pozorną oraz impedancję (przy mierzonych wielkościach U oraz I) - różnicę (jeśli obie wielkości pomiarowe są tego samego typu) 3. Parametry techniczne 3.1 Zakresy prądowe: - AC 800A: 0 do 800A - AC 6A: 0 do 6A - AC 3A: 0 do 3A - DC 400A: 0 do 400A - DC 6A: 0 do 6A 3.2 Zakersy napięciowe: - AC 2kV: 0 do 2kV - AC 130V: 0 do 130V 3.3 Zakres ohmowy: - 0.5µΩ do 12.5mΩ - 10µΩ do 1 Ω µω do 10 Ω Ω do 20k Ω 3.4 Zakres pomiarowy impedancji linii: Ω do 0.2Ω - 0.2Ω do 2 Ω - 2Ω do 5 Ω

9 - 5 Ω do 25Ω - 25 Ω do 300Ω - Dokładność pomiaru 1% 3.5 Częstotliwość: - Częstotliowosć sygnału AC powinna się zmieniać w zakresie 15 do 400Hz. - Użytkownik powienien mieć możliwość związania lub odcięcia częstotliowści wyjść AC od częstotliowści zasilania. 3.6 Zasilanie: - Napięcie: 230Vac - Częstotliwość: 50Hz - Temperatura pracy: -10 C to 55 C 4. Akcesoria Z testerem powinny być dostarczone następujące akcesoria: 4.1. Urządzenie sterujące testerem 1szt Standardowy kabel wysokoprądowy 2 x 6 m; 70 mm² (600A) 2kpl Standardowy kabel wysokonapięciowy (2000V) (ekranowany) 2 x 6 m; 0,5 mm² 2kpl Standardowy kabel pomiarowy 6 x 6 m; 2,5 mm² 2kpl Przewód uziemiający (GR/YE) 1 x 6 m; 6 mm² zakończony cęgami 4.6. Cęgi wysokonapięciowe do podłączenia przewodów z końcówkami bananowymi 4mm (2 czerwone + 2 czarne)- 2kpl Wtyczka do wejścia niskonapięciowego AC (0-10 V) 4.8. Elastyczne adaptery zacisków z gniazdami bananowymi 4mm (30 x) 30szt 4.9. Krokodylki do podłączenia wtyczek bananowych 4 mm (4 czerwone + 4 czarne) Kabel zasilający Skrzynia transportowa z kółkami
