1 Instrukcja obsługi i montażu paneli ciepła AIR-INVENT Wyłączny dystrybutor w Polsce Enterprise IT Technology Kasztelańska 86/ Wałbrzych Tel: GSM: info@panelciepla.pl AirInvent_instrukcja_PL_v1_10_2013.pdf

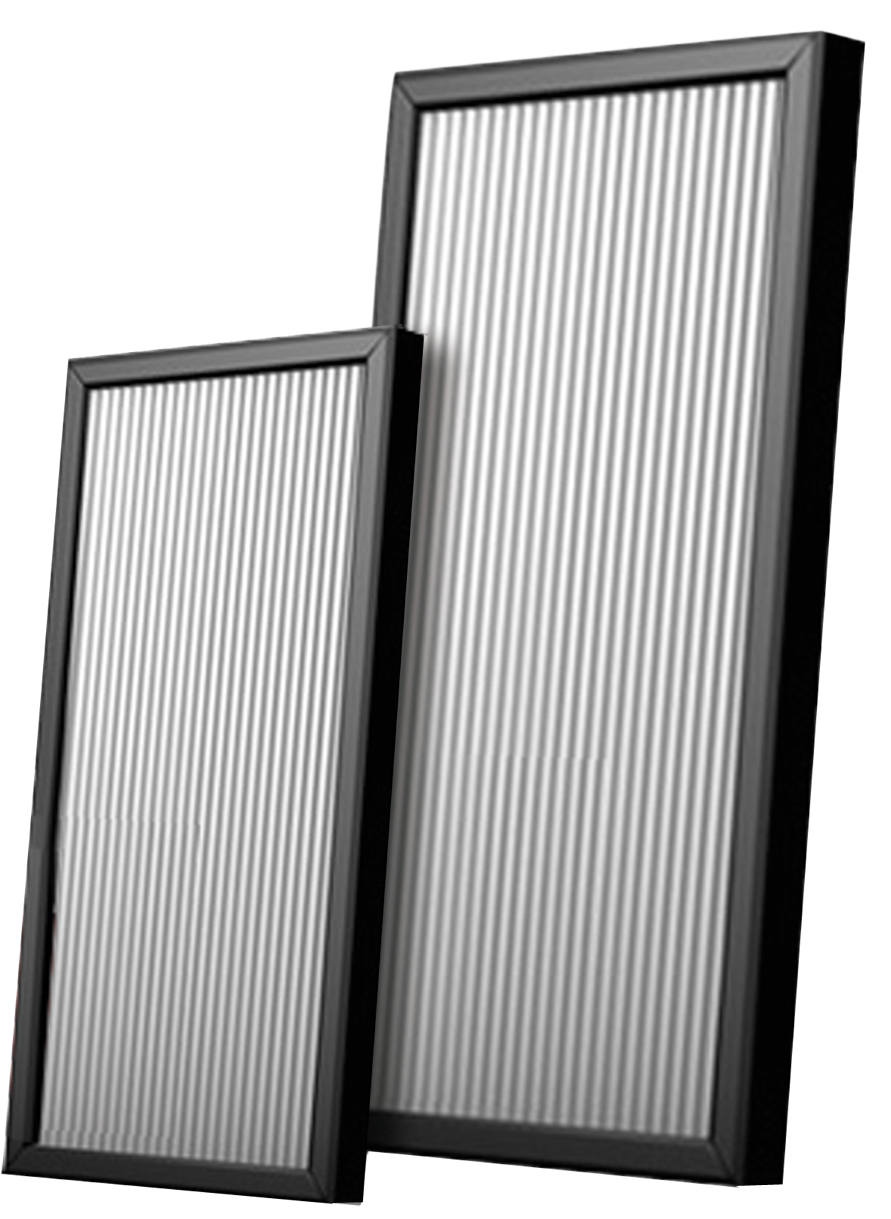

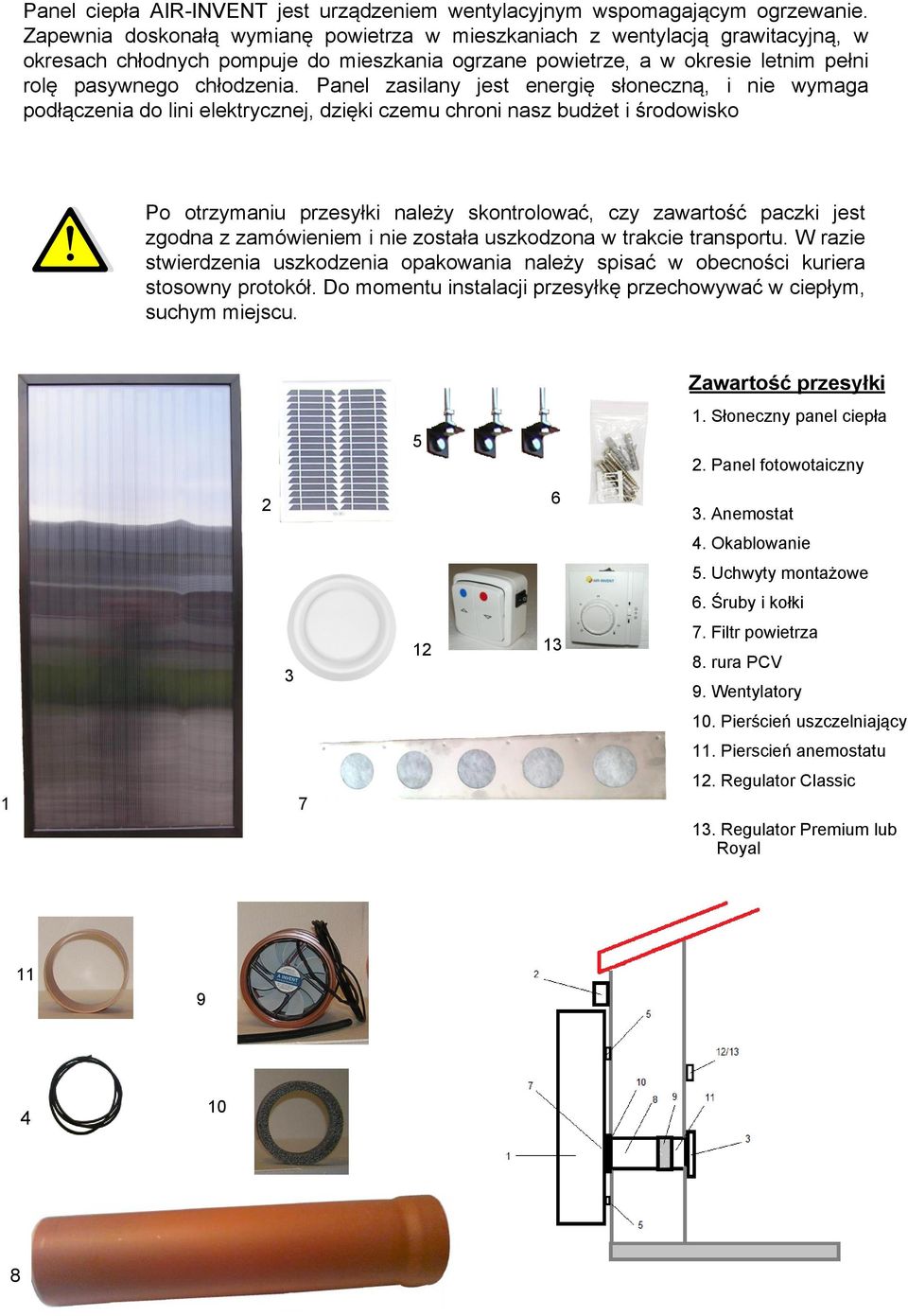

2 Panel ciepła AIR-INVENT jest urządzeniem wentylacyjnym wspomagającym ogrzewanie. Zapewnia doskonałą wymianę powietrza w mieszkaniach z wentylacją grawitacyjną, w okresach chłodnych pompuje do mieszkania ogrzane powietrze, a w okresie letnim pełni rolę pasywnego chłodzenia. Panel zasilany jest energię słoneczną, i nie wymaga podłączenia do lini elektrycznej, dzięki czemu chroni nasz budżet i środowisko Po otrzymaniu przesyłki należy skontrolować, czy zawartość paczki jest zgodna z zamówieniem i nie została uszkodzona w trakcie transportu. W razie stwierdzenia uszkodzenia opakowania należy spisać w obecności kuriera stosowny protokół. Do momentu instalacji przesyłkę przechowywać w ciepłym, suchym miejscu Zawartość przesyłki 1. Słoneczny panel ciepła 2. Panel fotowotaiczny 3. Anemostat 4. Okablowanie 5. Uchwyty montażowe 6. Śruby i kołki 7. Filtr powietrza 8. rura PCV 9. Wentylatory 10. Pierścień uszczelniający 11. Pierscień anemostatu 12. Regulator Classic 13. Regulator Premium lub Royal

3 Proszę zapoznać się z instrukcją przed rozpoczęciem montażu!! Upewnij się, że wybrane miejsce montażu znajduje się w miejscu nasłonecznionym. Wszelkie drzewa, krzewy, budynki i inne obiekty rzucające cień na panel mogą spowodować niewłąściwe funkcjonowanie urządzenia. Pamiętaj, że zimą słońce znajduje się nisko nad horyzontem. Odpowiednio dobierz ścianę na której zostanie zamontowany panel ciepła. Maksymalną moc panelu uzyskasz, gdy zostanie on zamontowany na ścianie zorientowanej na południe. Dopuszczalne jest także zamontowanie panelu na ścianie południowo-wschodniej lub południowo-zachodniej. Określ odpowiednie miejsce wlotu powietrza w mieszkaniu. Wlot powinien znajdować się nisko, gdyż gorące powietrze samo uniesie się do góry zapewniając odpowiednią cyrkulację. Umieść wlot powietrza z dala od miejsca odpoczynku (fotele, kanapy, sofy) powietrze wdmuchiwane do pomieszczenia jest gorące, i może sprawiać uczucie dyskomfortu. Dołaczone elementy montażowe i uchwyty przeznaczone są do instalacji urządzenia na ścianie. Instrukcja instalacji 1. Starannie wybierz miejsce instalacji panela ciepła Wybierz miejsce wlotu powietrza, upewnij się, że wewnątrz pomieszczenia wylot znajduje się w żądanym miejscu. Należy uważać, by przewiert nie uszkodził instalacji elektrycznych, wodnych lub gazowych i aby nie naruszył konstrukcji budynku. Dokładnie sprawdź miejsce montażu i porównaj go do wymiarów panelu ciepła umieszczonych na rysunku w tej instrukcji 2. W wyznaczonym miejscu wykonaj otwór o średnicy 150 mm w którym umieszczona zostanie rura z wentylatorami

4 3. Zmierz głębokosć otworu w ścianie. Przytnij rurę na odpowiednią długość korzystając ze wzoru (Z - grubość ściany, D - długość rury) Z 220 = długość D mm. Ten etap jest bardzo ważny, gdyż do poprawnego montażu panelu niezbędne jest zachowanie odpowiedniej odległości od ściany (ok 40 mm). Przytnij rurę na odpowiednią długość. Uwaga! : rurę przycinać można tylko z jednej strony (wewnętrznej, gdzie będą zamontowane wentylatory). Strona z kielichem nie może zostać naruszona. 4. Złóż elementy w całość. Na rurę (D) nałóż element z wentylatorami (C) następnie nałóż tuleję do anemostatu (B) tak jak to pokazano na rysunku. Anemostat (A) oraz pierścień uszczelniający (E) zostaną założone później. Spryskaj dokładnie część (B) oraz (C) tłustym preparatem (np smar WD-40), który uniemozliwi przyklejenie się do tych elementów pianki montażowej.

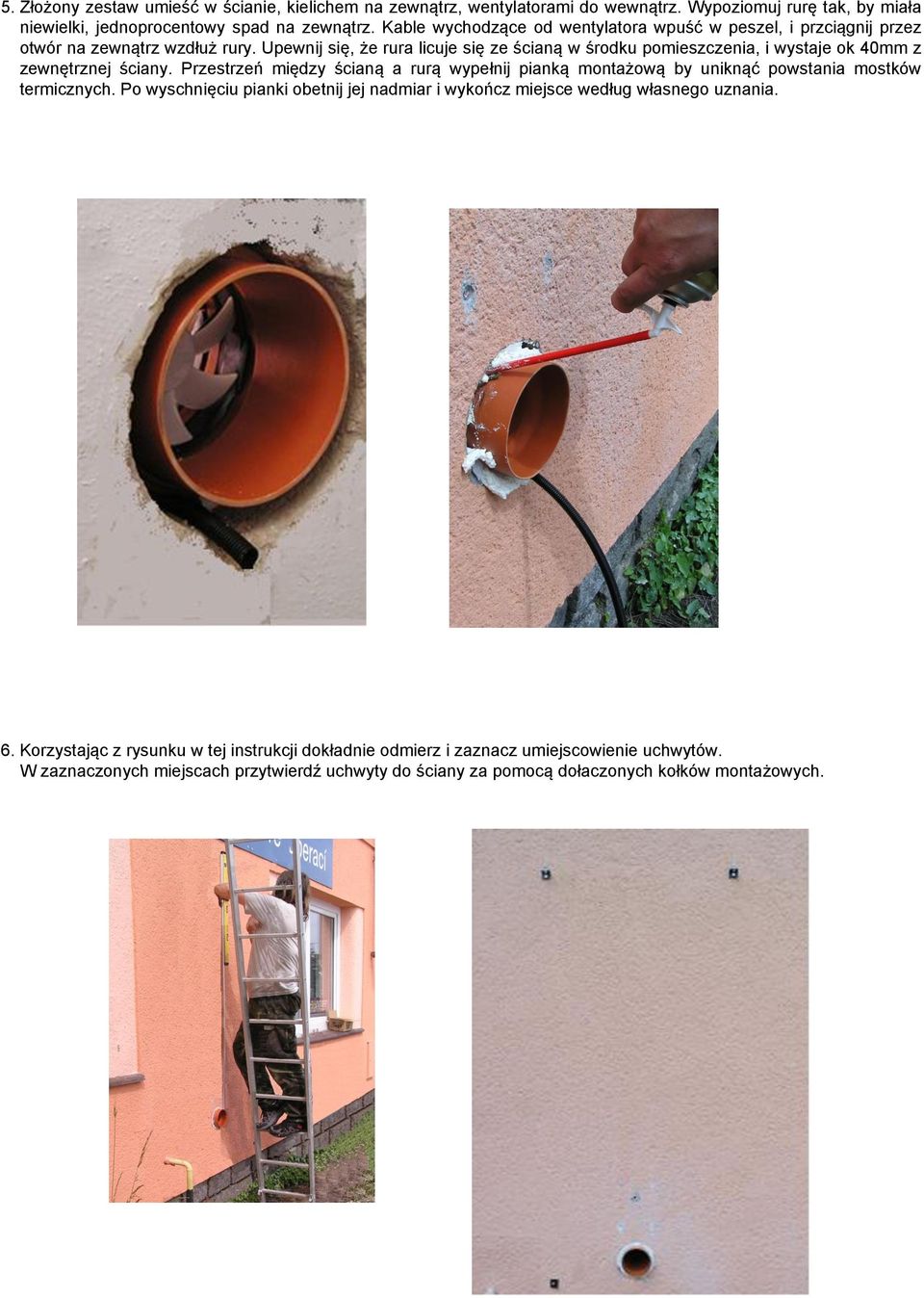

5 5. Złożony zestaw umieść w ścianie, kielichem na zewnątrz, wentylatorami do wewnątrz. Wypoziomuj rurę tak, by miała niewielki, jednoprocentowy spad na zewnątrz. Kable wychodzące od wentylatora wpuść w peszel, i przciągnij przez otwór na zewnątrz wzdłuż rury. Upewnij się, że rura licuje się ze ścianą w środku pomieszczenia, i wystaje ok 40mm z zewnętrznej ściany. Przestrzeń między ścianą a rurą wypełnij pianką montażową by uniknąć powstania mostków termicznych. Po wyschnięciu pianki obetnij jej nadmiar i wykończ miejsce według własnego uznania. 6. Korzystając z rysunku w tej instrukcji dokładnie odmierz i zaznacz umiejscowienie uchwytów. W zaznaczonych miejscach przytwierdź uchwyty do ściany za pomocą dołaczonych kołków montażowych.

6 wymiary montażowe panelu XL75 wymiary montażowe panelu M45 7. Z wylotu powietrza panelu ciepła usuń piankową osłonę która została tam założona na czas transportu. Podnieś panel i powieś go na górnych uchwytach. Za pomocą nakrętek wyreguluj położenie panela.wlot powietrza powinien idealnie pasować do rury wystajacej ze ściany. Zdemontuj panel by przymocować do niego panel fotolwoltaiczny.

7 Za pomocą dostarczonych aluminiowych belek 8. przykręć panel fotowoltaiczny do ramy panelu. Użyj samowiercących wkrętów do metalu. Połącz wtyki panelu ciepła i panelu fotowoltaicznego. Napięcie nie przekracza 25V, więc jest bezpieczne. Powieś panel z powrotem na uchwytach i upewnij się, że wisi pewnie,stabilnie i bezpiecznie. Dane techniczne Model M45 Model XL75 Wymiary 855x1100x120 mm 970x1900x120 mm Waga 17 kg 28 kg Dla pomieszczeń < 45 m 2 < 75 m 2 Podniesienie temperatury o 20 C o 33 C Przepływ powietrza do 45 m 3 /h do 55 m 3 /h Front Rama Kolor Wentylator Głośność Poliwęglan UV 10 mm Aluminium malowane proszkowo czarny 12 V DC 1,3 W < 25 db Średnica rury z wentylatorem Ø 125 mm

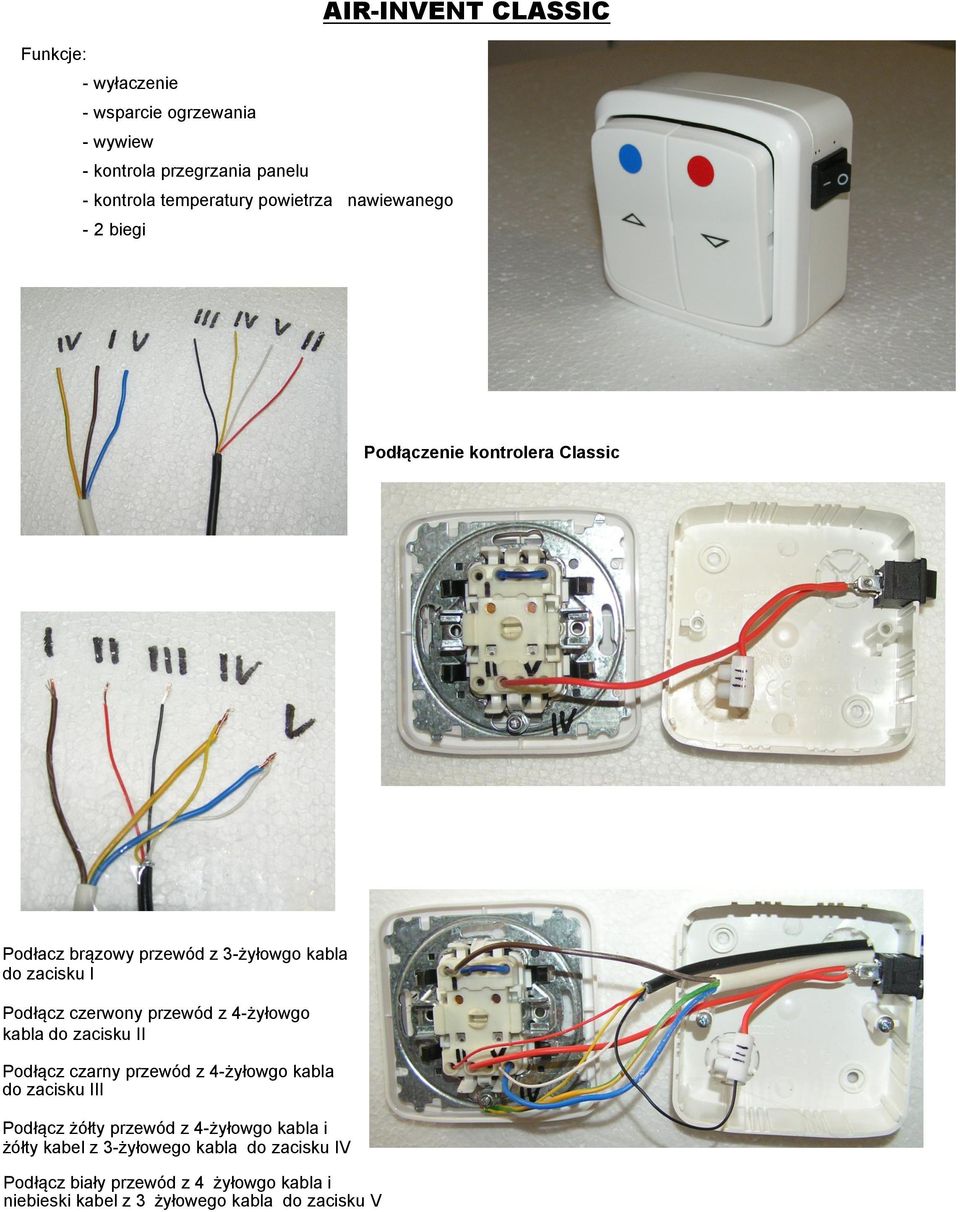

8 AIR-INVENT CLASSIC Funkcje: - wyłaczenie - wsparcie ogrzewania - wywiew - kontrola przegrzania panelu - kontrola temperatury powietrza nawiewanego - 2 biegi Podłączenie kontrolera Classic Podłacz brązowy przewód z 3-żyłowgo kabla do zacisku I Podłącz czerwony przewód z 4-żyłowgo kabla do zacisku II Podłącz czarny przewód z 4-żyłowgo kabla do zacisku III Podłącz żółty przewód z 4-żyłowgo kabla i żółty kabel z 3-żyłowego kabla do zacisku IV Podłącz biały przewód z 4 żyłowgo kabla i niebieski kabel z 3 żyłowego kabla do zacisku V

9 Funkcje: - wyłaczenie - wspomaganie ogrzewania - wywiew - kontrola przegrzania panela - kontrola temperatury powietrza nawiewanego - kontrola temperatury wewnętrznej - gniazdo zasilania zewnętrznego - 2 biegi AIR-INVENT PREMIUM Podłączenie kontrolera Premium Podłacz brązowy przewód z 3 żyłowgo kabla do zacisku I Podłącz czerwony przewód z 4 żyłowgo kabla do zacisku II Podłącz czarny przewód z 4 żyłowgo kabla do zacisku III Podłącz żółty przewód z 4 żyłowgo kabla i żółty kabel z 3 żyłowego kabla do zacisku IV Podłącz biały przewód z 4 żyłowgo kabla i niebieski kabel z 3 żyłowego kabla do zacisku V

10 Funkcje: Wyłaczenie wsparcie ogrzewania - wywiew - kontrola przegrzania panelu - kontrola temperatury powietrza nawiewanego - 2 biegi - AUTO - gdy w pokoju zostanie osiągnieta zadana temperatura przełącza na automatyczną wentylację AIR-INVENT ROYAL Sposób podłaczenia taki sam jak w przypadku kontrolera PREMIUM Podłaczenie zasilania z panelu fotowoltaicznego Podłacz brązowy przewód z 3 żyłowgo kabla do zacisku I Podłącz czerwony przewód z 4 żyłowgo kabla do zacisku II Podłącz czarny przewód z 4 żyłowgo kabla do zacisku III Podłącz żółty przewód z 4 żyłowgo kabla i żółty kabel z 3 żyłowego kabla do zacisku IV Podłącz biały przewód z 4 żyłowgo kabla i niebieski kabel z 3 żyłowego kabla do zacisku V Podłącz pojedynczy czerwony kabel do zacisku +

11 Ustawienie minimalnej temperatory na panelu Wewnątrz panela umieszczony jest termostat, kontrolujący temperaturę nawiewanego do pomieszczenia. Termostat jest regulowany i mozliwa jest ustalenie minimalnej temperatory w zakrsie 7 do 77 stopni Celsjusza. Fabrycznie termostat ustawiony jest na 21 stopni. Oznacza to, że jeżeli wewnątrz panela temperatura powietrza nie osiągnie takiej temperatury, panel nie włączy wentylatorów. Ustawienie własne : zdjąc korek znajdujący się w dolnej części ramy panela. Za pomocą śrubokrętu ustalić temperaturę. Obroty w lewo obniżają nastawę, obroty w prawo podwyższają ją (zobacz rysunek poniżej)

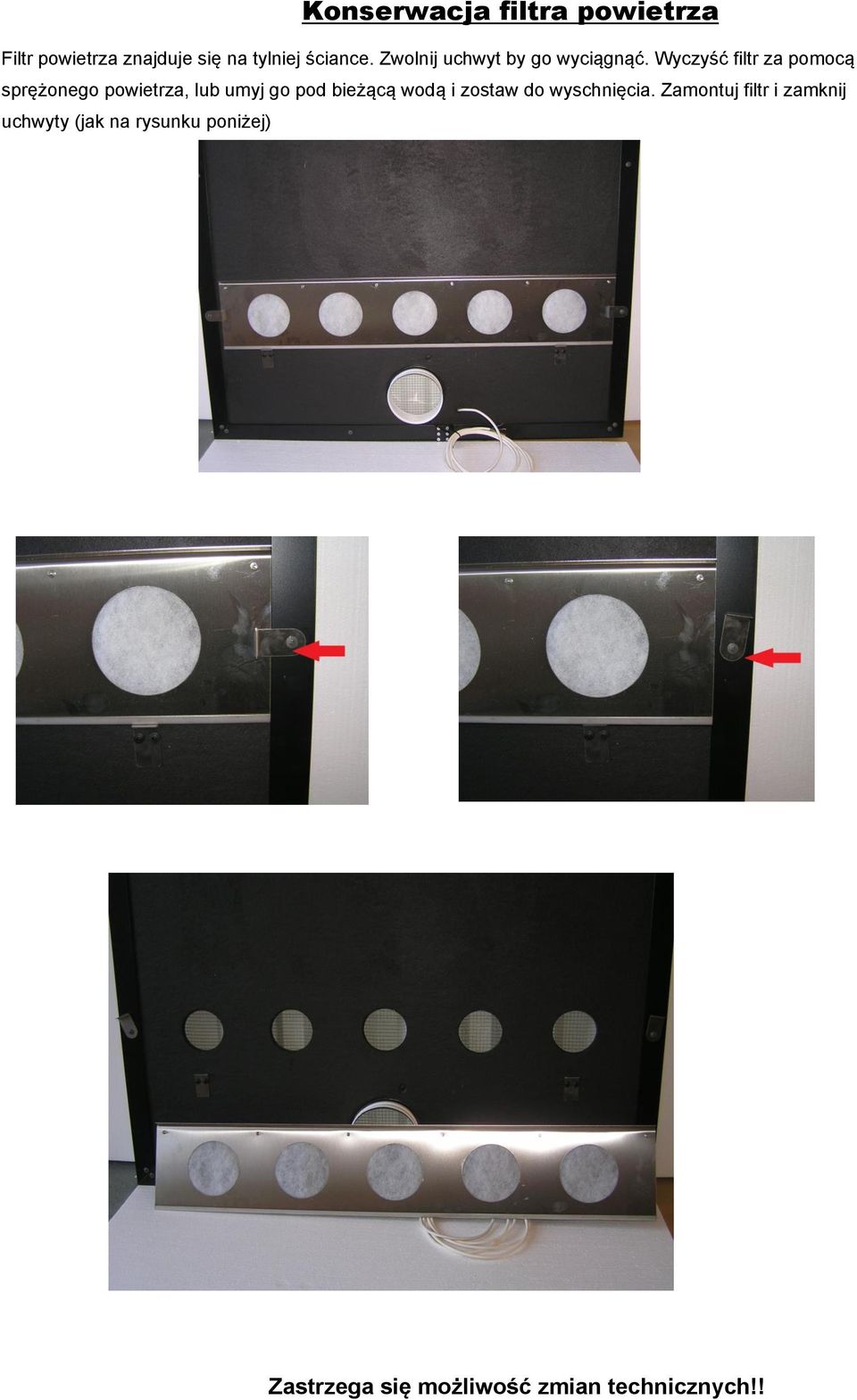

12 Konserwacja filtra powietrza Filtr powietrza znajduje się na tylniej ściance. Zwolnij uchwyt by go wyciągnąć. Wyczyść filtr za pomocą sprężonego powietrza, lub umyj go pod bieżącą wodą i zostaw do wyschnięcia. Zamontuj filtr i zamknij uchwyty (jak na rysunku poniżej) Zastrzega się możliwość zmian technicznych!!
